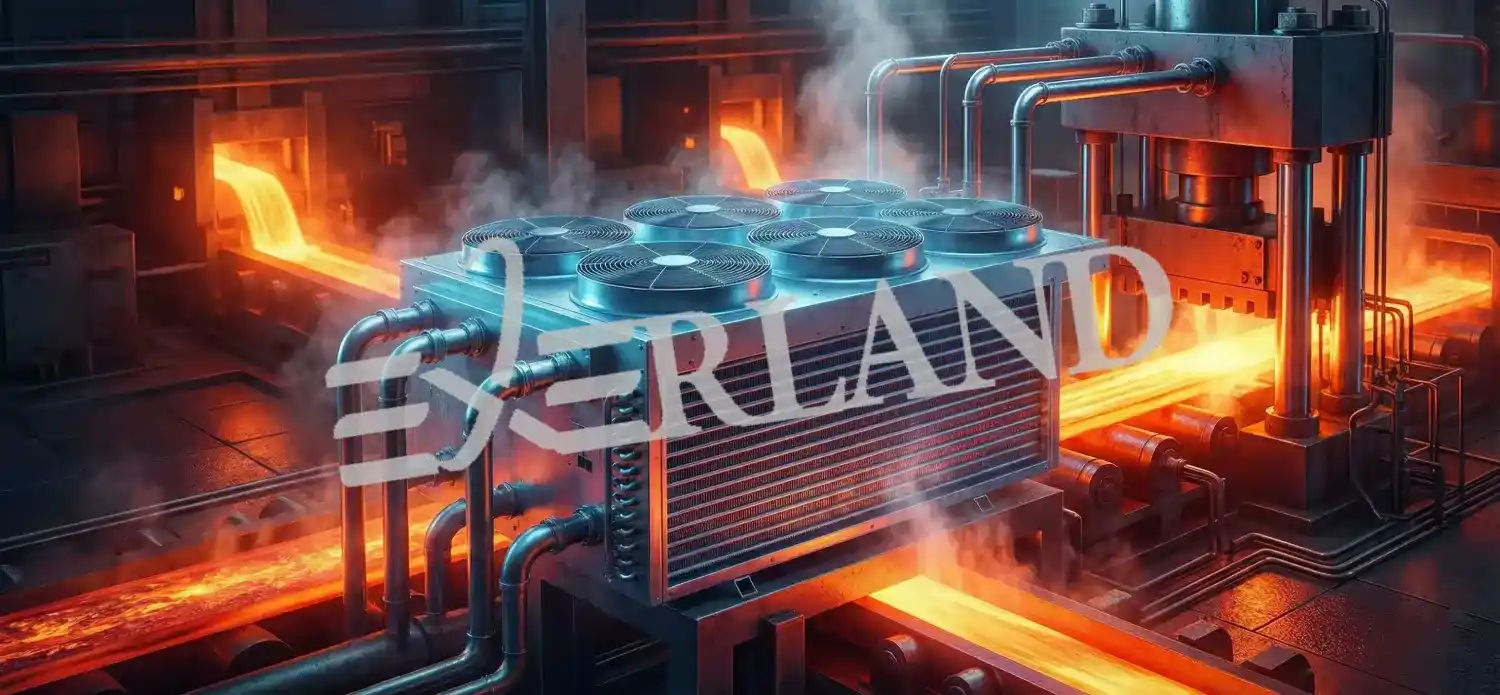

نقش حیاتی مدیریت حرارت در سیستم های مبدل حرارتی روغن به هوا هیدرولیک صنعتی
در طراحی سیستمهای هیدرولیک صنعتی، کنترل دمای سیال عامل (Hydraulic Oil) یکی از پارامترهای بنیادین در پایداری عملکرد، افزایش راندمان و جلوگیری از خرابیهای زنجیرهای محسوب میشود. در صنایع فلزی سنگین مانند خطوط نورد گرم، پرسهای هیدرولیک چند هزار تنی، ماشینآلات ریختهگری و تجهیزات معدن، سیستمهای هیدرولیک تحت بارهای شدید و سیکلهای کاری پیوسته فعالیت میکنند. در چنین شرایطی، انرژی تلفشده به صورت گرما در روغن تجمع پیدا کرده و اگر بهدرستی دفع نشود، منجر به کاهش شدید کارایی سیستم خواهد شد.
در این میان، مبدل حرارتی روغن به هوا (Oil to Air Heat Exchanger) بهعنوان یک تجهیز کلیدی در مدیریت حرارت، وظیفه دارد انرژی حرارتی اضافی روغن را از طریق جریان اجباری هوا به محیط منتقل کند. این سیستم در واقع یک مبدل حرارتی غیرمستقیم با مکانیزم جابجایی اجباری است که طراحی آن بهشدت وابسته به اصول انتقال حرارت، دینامیک سیالات و مهندسی طراحی حرارتی میباشد.

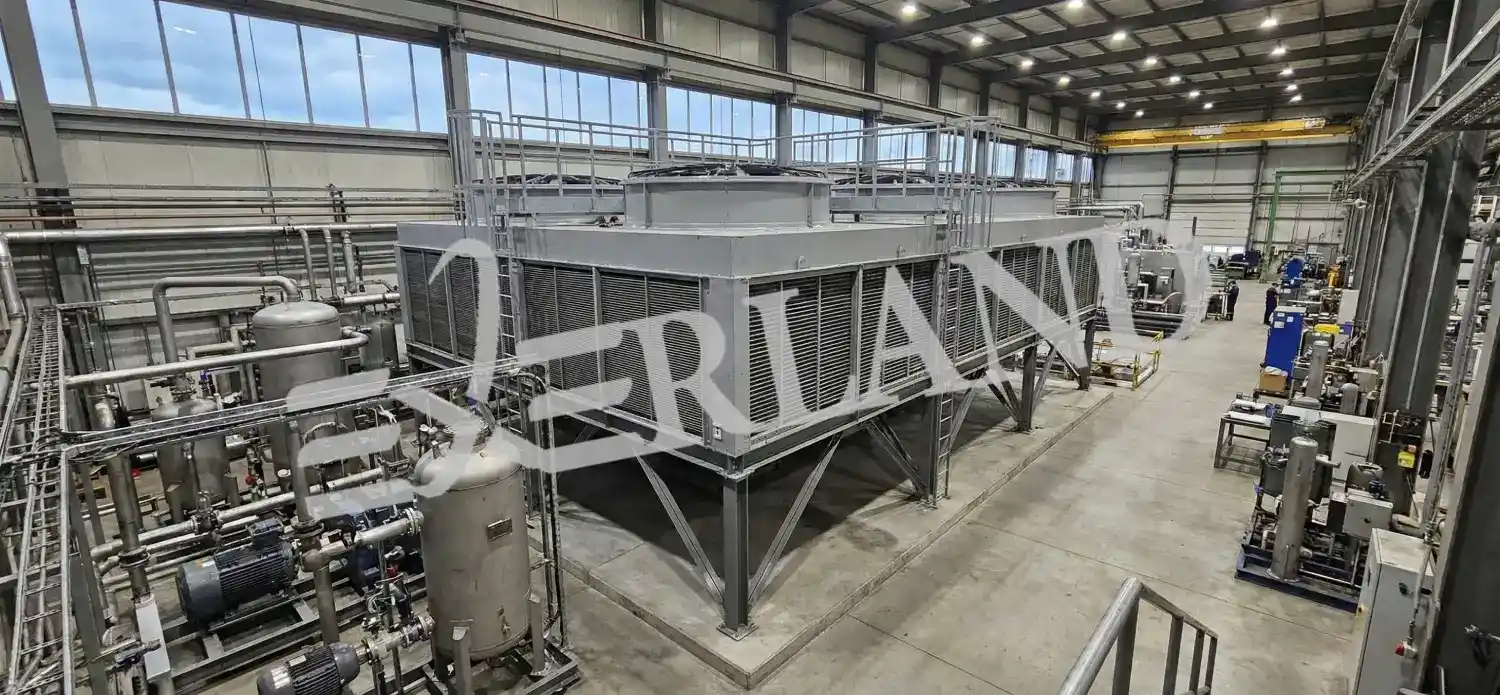

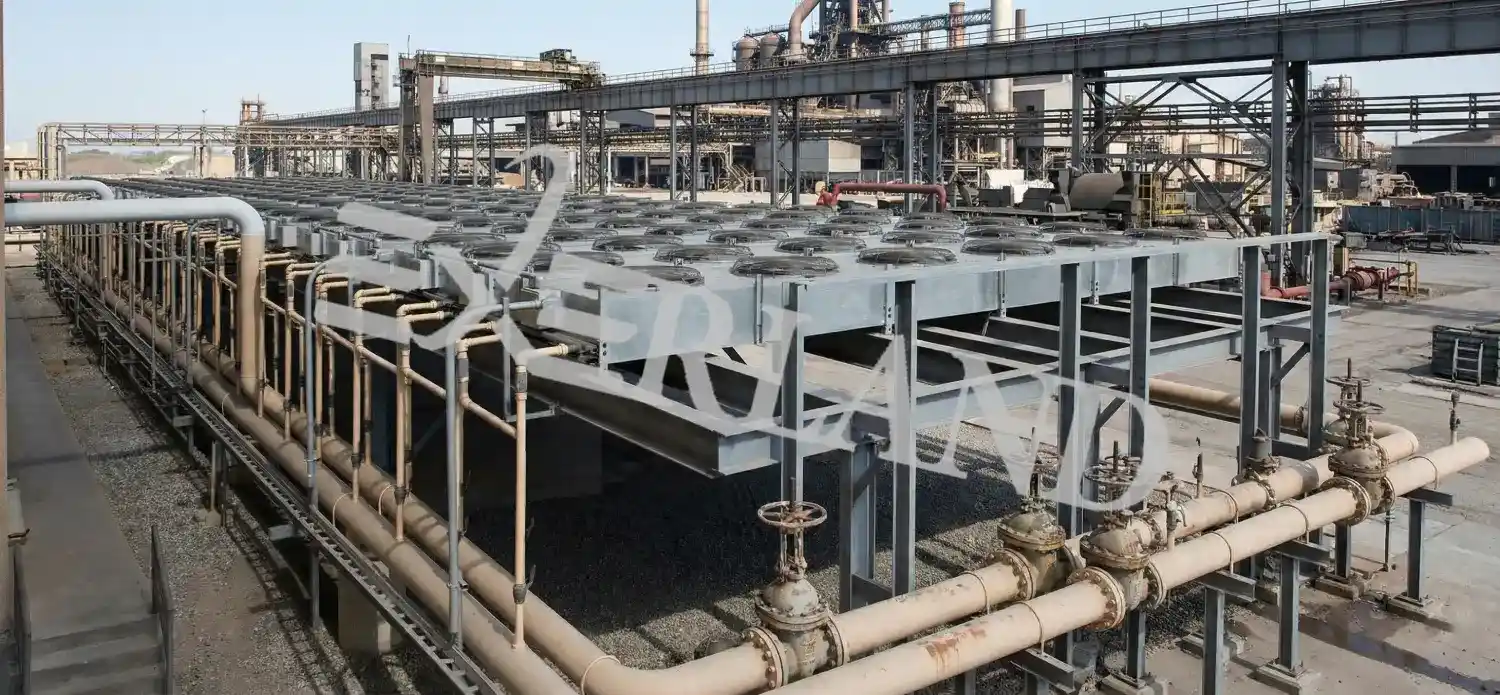

تعریف دقیق مهندسی مبدل حرارتی روغن به هوا
از نظر ترمودینامیکی، این فرآیند مشابه عملکرد مبدل حرارتی صفحه ای (Plate Heat Exchanger) است، با این تفاوت که در مبدل صفحهای انتقال حرارت بین دو سیال معمولاً از طریق کانالهای باریک بین صفحات فلزی با سطح ویژه بالا انجام میشود، در حالیکه در مبدل روغن به هوا، محدودیت اصلی ناشی از ضریب انتقال حرارت پایین هوا و مقاومت حرارتی سمت بیرونی (Air Side Resistance) است که نقش تعیینکنندهای در کل U سیستم دارد.
این سیستم معمولاً شامل اجزای زیر است:
لولههای عبور روغن (Oil Tubes)
فینهای افزایش سطح (Fins)
فنهای صنعتی (Axial or Centrifugal Fans)
هوزینگ یا قاب نگهدارنده
مسیرهای ورودی و خروجی سیال
هدف اصلی این سیستم، کاهش دمای روغن به محدوده کاری استاندارد (معمولاً 45 تا 65 درجه سانتیگراد) است.
مکانیزم انتقال حرارت در مبدل روغن به هوا
از منظر مقایسهای، در مبدل حرارتی الکتریکی (Electric Heat Exchanger) مکانیزم انتقال حرارت کاملاً متفاوت است، زیرا تولید انرژی حرارتی بهجای تبادل بین دو سیال، از طریق تبدیل مستقیم انرژی الکتریکی به حرارت در المنتها انجام میشود. در این سیستمها عملاً مرحله جابجایی داخلی و خارجی حذف شده و تنها محدودیت اصلی به انتقال حرارت از المنت به سیال و کنترل توان حرارتی (Power Control) وابسته است؛ در نتیجه برخلاف مبدل روغن به هوا، وابستگی به عدد رینولدز یا ضریب انتقال حرارت سمت هوا وجود ندارد.عملکرد حرارتی این مبدل بر اساس سه مرحله انتقال انرژی تعریف میشود:
جابجایی داخلی (Internal Convection)
روغن هیدرولیک در داخل لولهها جریان دارد و انرژی حرارتی خود را به دیواره داخلی منتقل میکند. ضریب انتقال حرارت در این بخش به شدت وابسته به عدد رینولدز و ویسکوزیته روغن است.
هدایت حرارتی (Conduction Through Wall)
حرارت از دیواره داخلی لوله به دیواره خارجی منتقل میشود. جنس لوله (معمولاً آلومینیوم با هدایت حرارتی بالا یا مس در کاربردهای خاص) تأثیر مستقیم بر مقاومت حرارتی دارد.
جابجایی خارجی (Forced Convection Air Side)
فنهای صنعتی جریان هوا را با سرعت بالا از روی فینها عبور داده و انرژی حرارتی به محیط دفع میشود. این بخش معمولاً بیشترین مقاومت حرارتی را در کل سیستم ایجاد میکند.
فرمولاسیون ریاضی انتقال حرارت در مبدل
مدل پایه تحلیل این سیستم بر اساس مقاومت حرارتی کلی تعریف میشود:
معادله انتقال حرارت کلی
Q = U × A × ΔTlm
در این رابطه، پارامتر U بهعنوان ضریب کلی انتقال حرارت، ترکیبی از مقاومتهای حرارتی سمت روغن، دیواره و سمت هوا است.
تحلیل اختلاف دمای میانگین لگاریتمی (LMTD) در شرایط صنعتی
در طراحی واقعی، اختلاف دما در طول مبدل ثابت نیست، بنابراین از میانگین لگاریتمی استفاده میشود:
اختلاف دمای میانگین لگاریتمی
ΔTlm = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)
این پارامتر یکی از مهمترین شاخصها در طراحی حرارتی مبدلهای صنعتی محسوب میشود.
تحلیل عملکرد مبدل با استفاده از اعداد بیبعد
در مهندسی حرارت، برای تحلیل دقیق عملکرد مبدل از اعداد بیبعد استفاده میشود.
یکی از مهمترین آنها عدد ناسلت است:
عدد ناسلت
Nu = (h × L) / k
این عدد نشاندهنده نسبت انتقال حرارت جابجایی به هدایت است و در طراحی فینها و انتخاب سرعت هوا نقش کلیدی دارد.

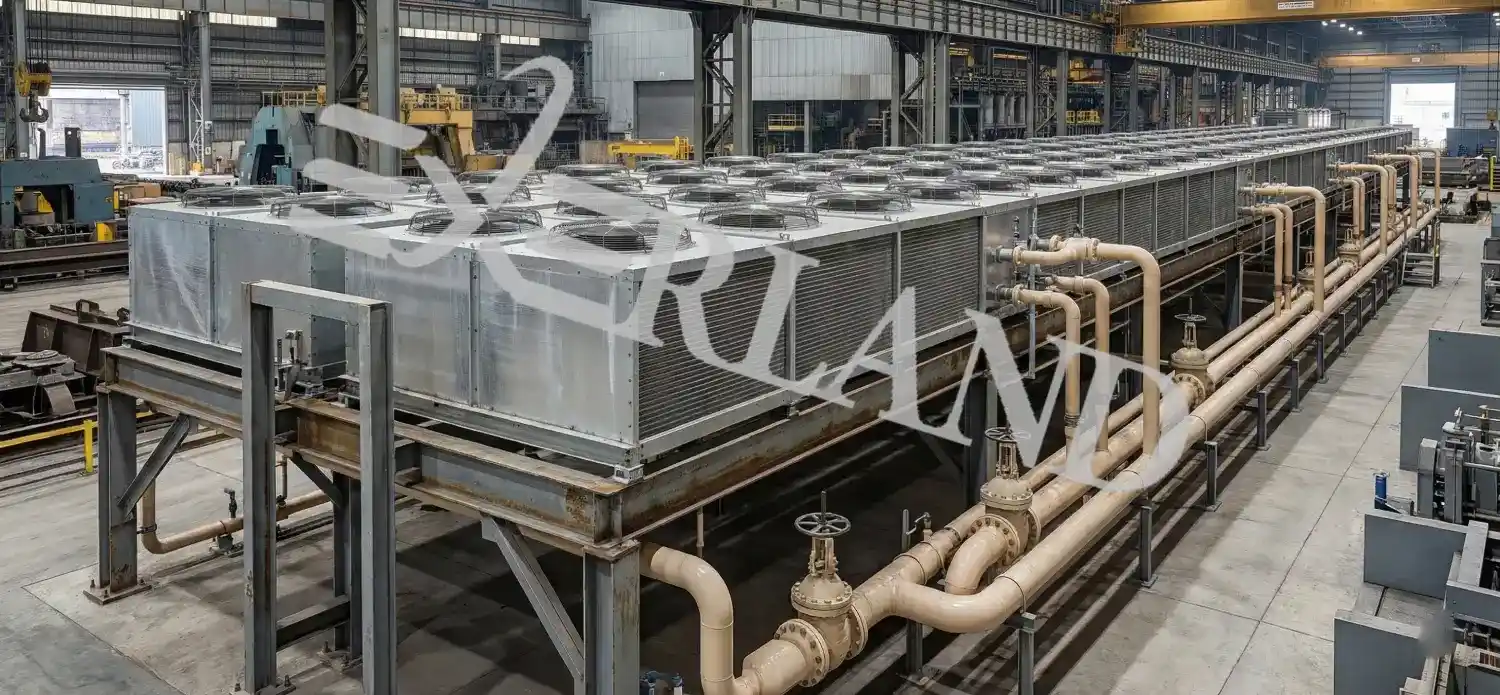

رفتار حرارتی سیستم هیدرولیک در بارهای سنگین
در صنایع فلزی سنگین، بار حرارتی ورودی به مبدل بهصورت لحظهای و متغیر است. این بار حرارتی تابعی از:
فشار کاری سیستم هیدرولیک
سرعت سیکل کاری
افت انرژی در پمپها و شیرآلات
دمای محیط کاری
در چنین شرایطی، استفاده از مبدل حرارتی اسپیرال (Spiral Heat Exchanger) میتواند مزیت قابلتوجهی داشته باشد، زیرا به دلیل جریان پیوسته و مسیر مارپیچی تککاناله یا دوکاناله، این نوع مبدل توانایی تحمل نوسانات بار حرارتی و تغییرات لحظهای دبی را با پایداری بیشتری دارد. همچنین ساختار اسپیرال باعث ایجاد جریان یکنواختتر، کاهش نقاط مرده حرارتی و بهبود مقاومت در برابر Fouling میشود که برای کاربردهای صنعتی سنگین بسیار مهم است.
جدول تحلیل شرایط عملکردمبدل حرارتی روغن به هوا در صنعت
| حساسیت سیستم | شرایط کاری | بار حرارتی | دمای روغن ورودی | سطح کاربرد |
|---|---|---|---|---|
| پایین | پیوسته سبک | کم | 40–60°C | سبک صنعتی |
| متوسط | متناوب | متوسط | 60–80°C | نیمه سنگین |
| بسیار بالا | 24/7 صنعتی | بسیار بالا | 80–110°C | سنگین |
بیشتر بخوانید: راهنمای جامع طراحی مهندسی مبدل حرارتی روغن داغ: محاسبات عددی و انتخاب صنعتی بهینه
نقش طراحی فینها در افزایش راندمان حرارتی
فینها یکی از کلیدیترین اجزای طراحی هستند که باعث افزایش سطح انتقال حرارت میشوند. طراحی آنها شامل پارامترهای زیر است:
فاصله بین فینها (Fin Pitch)
ضخامت فین
جنس (Aluminum vs Copper)
زاویه جریان هوا
افزایش سطح مؤثر تبادل حرارت باعث کاهش مقاومت حرارتی سمت هوا میشود که معمولاً گلوگاه اصلی سیستم است.در مقابل این طراحی، در مبدل های آب خنک (Water-Cooled Heat Exchanger) نقش فینها عملاً حذف یا بسیار محدود میشود، زیرا بهجای افزایش سطح تبادل در سمت هوا، از ضریب انتقال حرارت بالاتر آب برای جبران مقاومت حرارتی استفاده میگردد. به همین دلیل در این سیستمها تمرکز طراحی بیشتر بر افزایش سرعت جریان آب، کنترل رسوب و بهینهسازی مسیرهای جریان داخلی است تا افزایش سطح خارجی.
عوامل موثر بر افت راندمان در شرایط محیطی
در محیطهای صنعتی واقعی، عوامل زیر باعث افت راندمان میشوند:
تجمع گرد و غبار روی فینها
کاهش سرعت فن به دلیل استهلاک
افزایش دمای محیط
گرفتگی مسیرهای هوا
افت ویسکوزیته روغن در دمای بالا
این عوامل باعث افزایش مقاومت حرارتی کل سیستم میشوند.در مقابل، در مبدل حرارتی الکتریکی (Electric Heat Exchanger) بسیاری از این عوامل محیطی مانند گرد و غبار، افت عملکرد فن یا گرفتگی مسیر هوا عملاً وجود ندارند، زیرا تولید حرارت بهصورت مستقیم از انرژی الکتریکی در المنتها انجام میشود. با این حال، محدودیت اصلی این سیستمها به کنترل دما، دفع حرارت از سطح المنت و مدیریت توان الکتریکی وابسته است و نه شرایط محیطی بیرونی، که این موضوع آن را از نظر پایداری عملکرد با مبدلهای هواخنک کاملاً متمایز میکند.
مدلسازی تغییرات دمای روغن نسبت به زمان
رفتار خنککاری سیستم معمولاً نمایی است:
مدل کاهش دما
T(t) = T_env + (T_initial - T_env) × e^(-kt)
این رابطه نشان میدهد که نرخ کاهش دما در ابتدا زیاد بوده و سپس به حالت پایدار نزدیک میشود.
مزایای مهندسی استفاده از مبدل روغن به هوا
حذف نیاز به آب صنعتی
کاهش هزینههای نگهداری
قابلیت نصب در محیطهای سخت صنعتی
طراحی ماژولار و قابل توسعه
افزایش طول عمر پمپها و شیرآلات
در مقابل، در مبدل حرارتی الکتریکی (Electric Heat Exchanger) بسیاری از این عوامل محیطی مانند گرد و غبار، افت عملکرد فن یا گرفتگی مسیر هوا عملاً وجود ندارند، زیرا تولید حرارت بهصورت مستقیم از انرژی الکتریکی در المنتها انجام میشود. با این حال، محدودیت اصلی این سیستمها به کنترل دما، دفع حرارت از سطح المنت و مدیریت توان الکتریکی وابسته است و نه شرایط محیطی بیرونی، که این موضوع آن را از نظر پایداری عملکرد با مبدلهای هواخنک کاملاً متمایز میکند.
چالشهای مهندسی در طراحی مبدلهای هواخنک
با وجود مزایا، این سیستمها دارای محدودیتهایی نیز هستند:
کاهش راندمان در دمای بالای محیط
نیاز به فنهای توان بالا در ظرفیتهای سنگین
حساسیت بالا به آلودگی سطح فینها
محدودیت در دفع حرارت در فضاهای بسته صنعتی
در مقایسه، در بسیاری از کاربردهای صنعتی سنگین میتوان از مبدل حرارتی پوسته و لوله (Shell & Tube Heat Exchanger) بهعنوان جایگزین یا مکمل استفاده کرد، زیرا این نوع مبدل به دلیل سطح انتقال حرارت محافظتشده، امکان کنترل بهتر جریان سیال و مقاومت بالاتر در برابر آلودگی محیطی، محدودیتهای وابسته به شرایط هوای محیط (مانند دمای بالا یا گرفتگی فینها) را تا حد زیادی کاهش میدهد؛ هرچند در مقابل، نیازمند سیستم خنککاری ثانویه (آب یا مدار بسته) است.

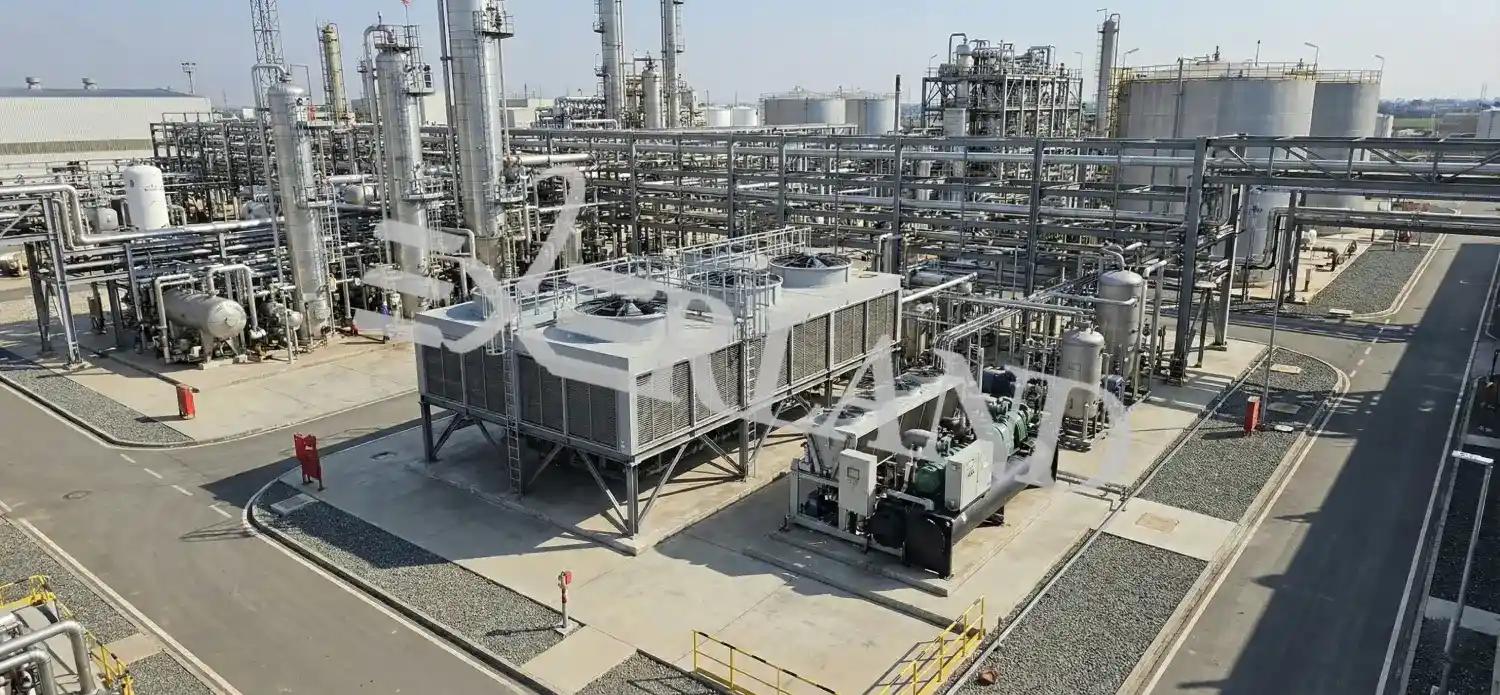

اصول طراحی مهندسی مبدل حرارتی روغن
در سیستمهای هیدرولیک صنعتی، بهویژه در صنایع فلزی سنگین مانند نورد فولاد، ماشینآلات پرس سنگین، جرثقیلهای صنعتی و خطوط تولید پیوسته، کنترل دمای روغن یک پارامتر حیاتی است. برخلاف تصور عمومی، انتخاب مبدل حرارتی روغن به هوا یک انتخاب ساده بر اساس ظرفیت اسمی نیست، بلکه یک فرآیند چندمرحلهای شامل تحلیل ترمودینامیکی، مکانیک سیالات و طراحی حرارتی است.در چنین سیستمهایی، معمولاً از مبدل حرارتی هواخنک (Air Cooled Heat Exchanger) برای کنترل دمای روغن استفاده میشود که در آن دفع حرارت از روغن هیدرولیک به محیط از طریق جریان اجباری هوا توسط فن و عبور از روی فینها انجام میگیرد. عملکرد این تجهیز بهشدت وابسته به شرایط محیطی، طراحی سطح فین و ظرفیت فنها بوده و انتخاب آن نیازمند تحلیل دقیق شرایط کاری و بار حرارتی واقعی سیستم است
هر خطای کوچک در سایزینگ این تجهیزات میتواند منجر به:
افزایش دمای روغن بالاتر از حد مجاز
کاهش ویسکوزیته و افت فشار داخلی سیستم
افزایش سایش پمپها و شیرها
و در نهایت توقف کامل خط تولید شود
بنابراین طراحی این مبدلها باید بر اساس محاسبات دقیق و مدلسازی حرارتی انجام شود.
روش محاسبه بار حرارتی واقعی در سیستم
اولین گام در طراحی مبدل حرارتی روغن به هوا، تعیین مقدار انرژی حرارتی است که باید از سیستم دفع شود. این مقدار مستقیماً از عملکرد هیدرولیک سیستم استخراج میشود.
بار حرارتی سیستم هیدرولیک
Q = m × Cp × (Tin - Tout)
در این رابطه:
Q = توان حرارتی (W)
m = دبی جرمی روغن (kg/s)
Cp = ظرفیت حرارتی ویژه روغن (J/kg.K)
Tin = دمای ورودی روغن به مبدل
Tout = دمای خروجی مطلوب
در سیستمهای سنگین، مقدار Q معمولاً بین 5 تا 200 کیلووات متغیر است. این مقدار مستقیماً به نوع ماشینآلات و سیکل کاری وابسته است.
تحلیل اختلاف دمای موثر (LMTD) در طراحی
در مبدلهای روغن به هوا، دما در طول مسیر ثابت نیست، بنابراین از اختلاف دمای میانگین لگاریتمی (LMTD) استفاده میشود.در مبدل حرارتی صفحه ای بریز (Brazed Plate) نیز به دلیل تغییر دمای دو سیال در طول مسیر، این روش برای تحلیل و طراحی حرارتی بهکار میرود.
اختلاف دمای میانگین لگاریتمی
ΔTlm = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)
این پارامتر بیانگر میانگین واقعی اختلاف دما بین سیال گرم (روغن) و سیال سرد (هوا) در طول مبدل است.
نکته طراحی:
هرچه ΔTlm بزرگتر باشد، سطح مورد نیاز مبدل کاهش مییابد و طراحی اقتصادیتر خواهد شد.
تخمین سطح انتقال حرارت مورد نیاز (Surface Area)
پس از تعیین بار حرارتی، باید سطح تبادل حرارت طراحی شود.
سطح انتقال حرارت
A = Q / (U × ΔTlm)
که در آن:
A = سطح مورد نیاز (m²)
U = ضریب کلی انتقال حرارت
ΔTlm = اختلاف دمای میانگین لگاریتمی
تحلیل صنعتی:
در مبدلهای روغن به هوا:
U در حالت معمول: 30 تا 80 W/m².K
U در طراحی بهینه: تا 120 W/m².K
این مقدار به شدت تحت تأثیر طراحی فینها و سرعت هوا است.
تحلیل ضریب انتقال حرارت کلی (U-value)
ضریب U ترکیبی از مقاومتهای حرارتی مختلف است:
مقاومت حرارتی کلی
1/U = 1/hi + t/k + 1/ho
در این رابطه:
hi = ضریب انتقال حرارت سمت روغن
ho = ضریب انتقال حرارت سمت هوا
t = ضخامت دیواره لوله
k = رسانایی حرارتی ماده
تحلیل کلیدی:
در اکثر طراحیها، مقاومت سمت هوا (ho) بزرگترین سهم را در کاهش راندمان دارد. به همین دلیل، طراحی فن و فین مهمتر از طراحی لوله است.
بیشتر بخوانید: راهنمای جامع طراحی و مهندسی مبدل های حرارتی مقاوم به خوردگی در صنایع شیمیایی
طراحی جریان هوا و انتخاب فن صنعتی
برای دفع حرارت، انرژی حرارتی به جریان هوا منتقل میشود، بنابراین طراحی مناسب جریان هوا و انتخاب فن صنعتی اهمیت دارد.در مبدل حرارتی فین پلیت (Fin Plate) به دلیل وجود فینها، سطح تماس با هوا افزایش یافته و انتقال حرارت مؤثرتر انجام میشود، اما طراحی درست جریان هوا برای جلوگیری از افت راندمان ضروری است.
توان حرارتی هوا
Q = ρ × V × Cp × ΔT
که در آن:
ρ = چگالی هوا
V = دبی حجمی هوا
Cp = ظرفیت حرارتی هوا
ΔT = افزایش دمای هوا
انتخاب فن:
در کاربردهای صنعتی:
فن محوری (Axial) → دبی بالا، فشار پایین
فن سانتریفیوژ → فشار بالا، دبی متوسط
در صنایع فلزی سنگین معمولاً از فنهای Axial چندپره با کنترل دور استفاده میشود.
تحلیل افت فشار (Pressure Drop) در سیستم
افت فشار یکی از پارامترهای تعیینکننده در طراحی است. در مبدل حرارتی لوله ای، افت فشار در دو سمت پوسته و لوله باید کنترل شود، چون افزایش آن مستقیماً باعث بالا رفتن توان پمپ و هزینه بهرهبرداری میشود.
افت فشار جریان
ΔP = f × (L/D) × (ρ × V² / 2)
تحلیل مهندسی:
افزایش افت فشار باعث:
افزایش توان مصرفی فن
کاهش راندمان کلی سیستم
افزایش استهلاک تجهیزات
در نتیجه طراحی باید بهینه بین راندمان حرارتی و افت فشار باشد.
بهینهسازی هندسه فینها (Fin Optimization)
فینها نقش کلیدی در افزایش سطح انتقال حرارت دارند.در طراحی مبدل حرارتی هواخنک عمودی (Vertical Air Cooled Heat Exchanger)، بهینهسازی فینها اهمیت بیشتری پیدا میکند، زیرا در این آرایش علاوه بر افزایش سطح انتقال حرارت، باید توزیع یکنواخت جریان هوا در ارتفاع کویلها نیز تضمین شود. هرگونه طراحی نامناسب در Fin Pitch یا هندسه فین میتواند باعث کانالیزه شدن جریان هوا، کاهش U مؤثر و افت راندمان موضعی در بخشهای بالایی یا پایینی مبدل شود.
پارامترهای مهم:
فاصله فین (Fin Pitch)
کم → راندمان بالا + افت فشار زیاد
زیاد → راندمان کمتر + افت فشار کم
ضخامت فین
معمولاً 0.1 تا 0.5 میلیمتر
جنس فین
آلومینیوم → اقتصادی و سبک
مس → راندمان بالا ولی گران
نکته مهندسی:
بهینهسازی فینها معمولاً با روش CFD انجام میشود.
ارزیابی راندمان واقعی (Effectiveness) مبدل
راندمان مبدل
ε = (Tin - Tout) / (Tin - Tair)
تحلیل:
ε نزدیک 1 → عملکرد بسیار خوب
ε کمتر از 0.5 → طراحی ضعیف یا گرفتگی سیستم
بیشتر بخوانید: مبدل حرارتی بخار به آب چیست و چگونه کار می کند؟
جدول طراحی مبدل حرارتی صنعتی نمونه
| بازه استاندارد | پارامتر |
|---|---|
| 70–110°C | دمای روغن ورودی |
| 45–65°C | دمای خروجی |
| 10–250 L/min | دبی روغن |
| 3–15 m/s | سرعت هوا |
| 40–120 W/m².K | U-value |
خطاهای رایج در طراحی مبدل روغن به هوا
کمبرآورد کردن بار حرارتی
→ منجر به Overheating سیستم
انتخاب فن ضعیف
→ کاهش شدید راندمان واقعی
عدم توجه به آلودگی محیط
→ گرفتگی فینها و افت عملکرد
طراحی بدون در نظر گرفتن شرایط 24/7
→ خرابی در کارکرد طولانی
این خطاهای طراحی در مبدل حرارتی فین تیوب (Fin-Tube Heat Exchanger) اثر مستقیم و تشدیدشونده دارند، زیرا عملکرد این نوع مبدل بهشدت وابسته به سطح فین و کیفیت جریان هوای عبوری از روی تیوبها است. در صورت کمبرآورد بار حرارتی یا انتخاب فن ضعیف، حتی افزایش سطح فین نیز نمیتواند افت راندمان را جبران کند و سیستم بهسرعت وارد ناحیه Overheating و کاهش U مؤثر میشود.

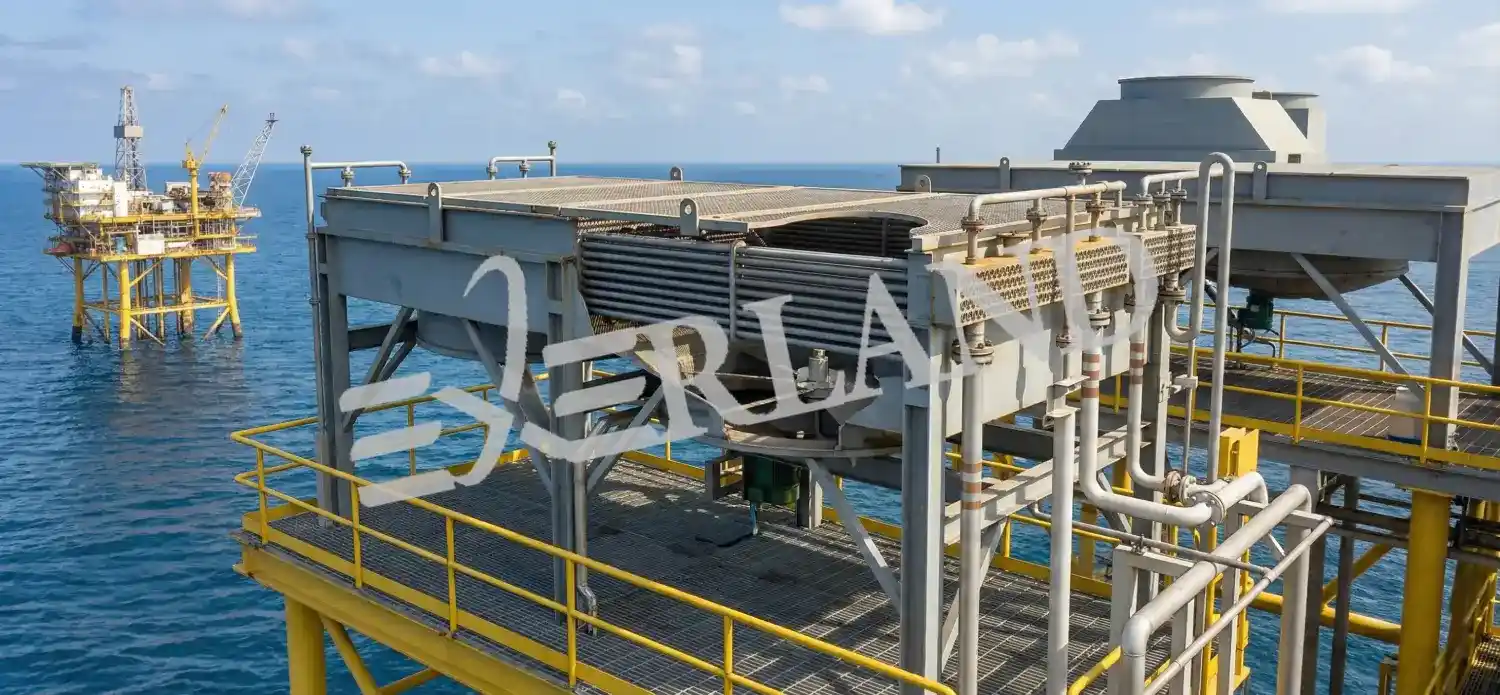

اهمیت نگهداری در عملکرد پایدار مبدل حرارتی
در سیستمهای هیدرولیک صنعتی، بهویژه در صنایع فلزی سنگین، مبدل حرارتی روغن به هوا یکی از اجزای کلیدی در کنترل دمای روغن است. این تجهیز بهطور مستقیم بر راندمان سیستم، عمر پمپها و پایداری عملکرد خطوط تولید تأثیر میگذارد.
در شرایط کاری سخت مانند پرسهای سنگین، خطوط نورد و تجهیزات معدنی، افزایش دمای روغن یک پدیده طبیعی است. اما اگر این حرارت بهدرستی دفع نشود، کل سیستم وارد حالت بحرانی میشود. به همین دلیل، نگهداری و عیبیابی مبدل حرارتی یک موضوع کاملاً مهندسی و حیاتی محسوب میشود.در بسیاری از این کاربردها، از مبدل حرارتی رادیاتور پره ای (Finned Radiator Heat Exchanger) برای دفع حرارت روغن استفاده میشود که عملکرد آن بهشدت وابسته به سلامت سطح پرهها، تمیزی فینها و عملکرد صحیح جریان هوا است. در این نوع مبدل، هرگونه کاهش در کیفیت نگهداری (مانند تجمع گردوغبار یا گرفتگی بین پرهها) میتواند بهسرعت باعث افت راندمان حرارتی و افزایش دمای روغن در شرایط کاری مداوم شود.
نشانههای خرابی و افت عملکرد تجهیز
افت راندمان مبدل معمولاً تدریجی است و با نشانههای زیر قابل تشخیص است:
افزایش دمای روغن خروجی
اگر دمای روغن از محدوده طراحی (معمولاً 50 تا 65 درجه سانتیگراد) بالاتر برود، نشاندهنده کاهش ظرفیت خنککاری است.
کند شدن فرآیند خنککاری
سیستم دیرتر به دمای پایدار میرسد و زمان تثبیت حرارتی افزایش مییابد.
افزایش صدای فن
افزایش بار روی فن یا تغییر در صدای عملکرد معمولاً نشانه گرفتگی مسیر هوا یا فشار اضافی است.
کاهش جریان هوای خروجی
این حالت معمولاً به دلیل آلودگی فینها یا کاهش عملکرد فن رخ میدهد.
این علائم افت عملکرد در مبدل حرارتی هواخنک افقی (Horizontal Air Cooled Heat Exchanger) معمولاً واضحتر قابل مشاهده هستند، زیرا در این آرایش، کاهش جریان هوا روی سطح وسیع فینها میتواند بهسرعت باعث افزایش دمای خروجی روغن و کاهش نرخ انتقال حرارت مؤثر شود. همچنین به دلیل گستردگی سطح تبادل حرارت، هرگونه گرفتگی موضعی یا افت عملکرد فن، بهصورت مستقیم در افزایش زمان رسیدن به دمای پایدار و تغییر صدای عملکرد سیستم قابل تشخیص است.

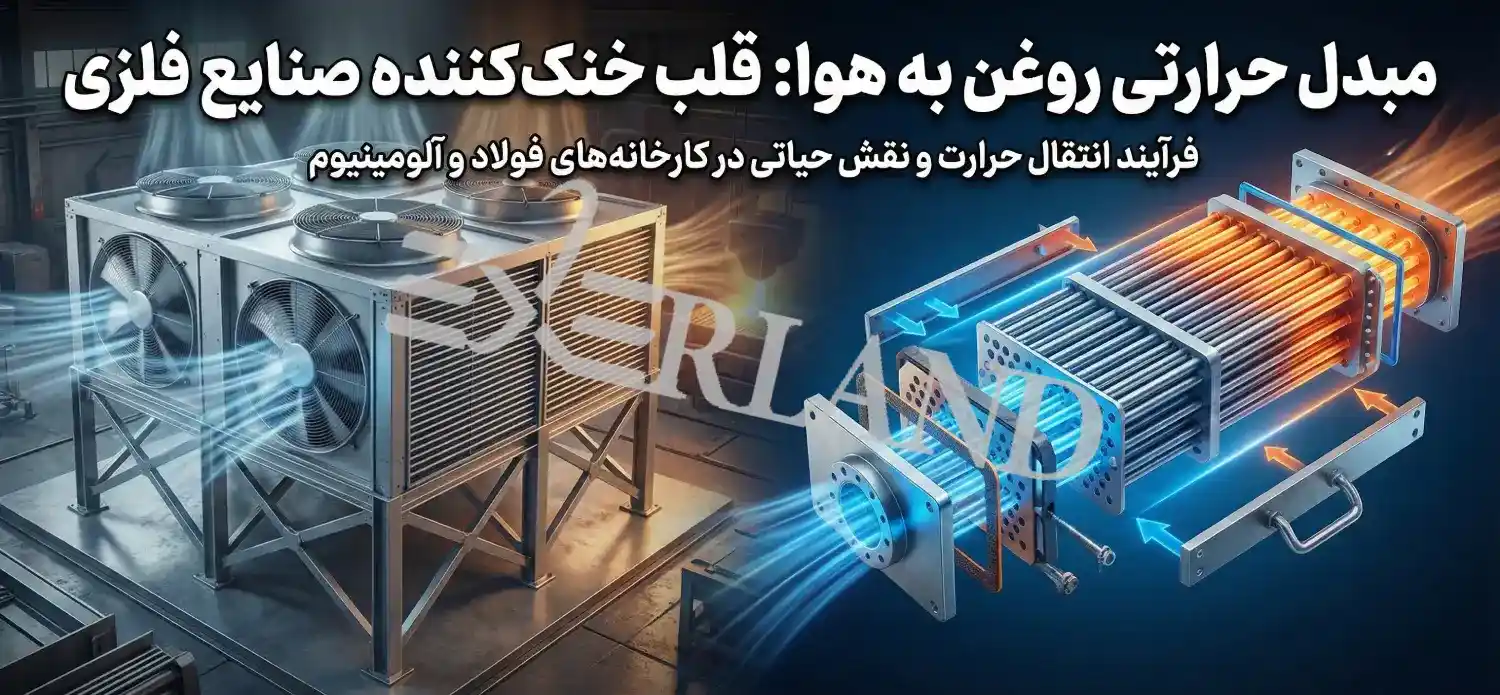

دلایل مهندسی افت راندمان مبدل حرارتی
رسوب و گرفتگی فینها (Fouling)
در محیط صنعتی، رسوب روی فینها مقاومت حرارتی هوا را بالا میبرد و راندمان را کم میکند.در مبدل حرارتی صفحهای واشردار چون فین و تماس مستقیم با هوا ندارد، این مشکل خیلی کمتر است و تمیزکاری هم سادهتر است.
مقاومت حرارتی کل
R_total = R_clean + R_fouling
افزایش R_fouling بهصورت مستقیم باعث کاهش ضریب انتقال حرارت کلی (U) میشود.
کاهش دبی هوا
کاهش سرعت یا حجم هوای عبوری یکی از مهمترین عوامل افت عملکرد است. این مشکل معمولاً ناشی از خرابی فن یا انسداد مسیر هوا است.
توان انتقال حرارت هوا
Q = ρ × V × Cp × ΔT
کاهش V (دبی هوا) → کاهش Q → افزایش دمای روغن
تغییر خواص روغن در دمای بالا
افزایش دمای روغن باعث کاهش ویسکوزیته میشود که میتواند رفتار جریان داخلی و ضریب انتقال حرارت را تغییر دهد.
نشتی در سیستم هیدرولیک
نشتی داخلی یا خارجی باعث کاهش دبی واقعی روغن و اختلال در تعادل حرارتی سیستم میشود.

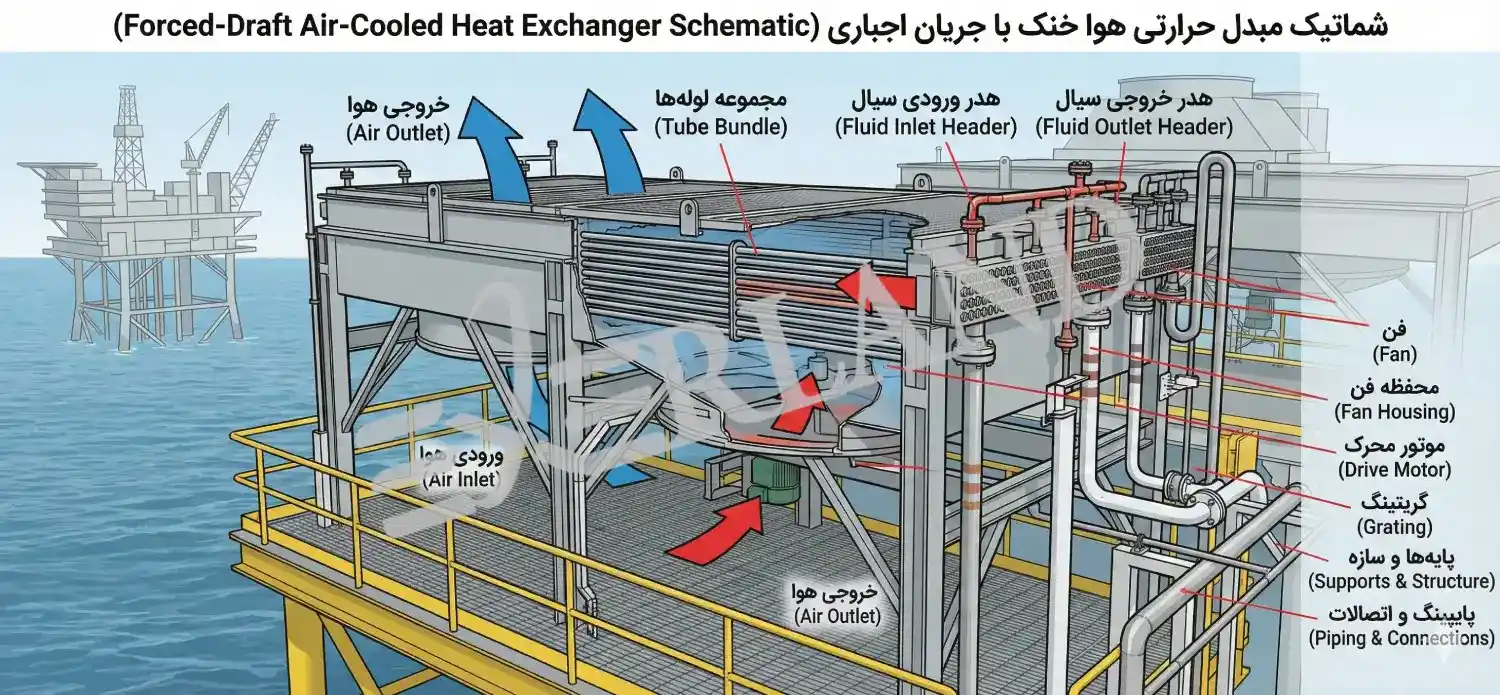

دستورالعمل عیبیابی خنککنندههای روغن
بررسی دما
مقایسه دمای واقعی روغن با مقدار طراحی، اولین شاخص تشخیص افت عملکرد است.
بررسی عملکرد فن
اندازهگیری RPM
بررسی جریان مصرفی موتور
کنترل لرزش و صدا
بررسی فینها
وجود گرد و غبار
گرفتگی مسیر هوا
خوردگی سطحی
بررسی افت فشار
افزایش افت فشار نشاندهنده انسداد یا کاهش راندمان جریان هوا یا روغن است.در کنار روشهای عیبیابی ذکر شده، در برخی سیستمها میتوان از مبدل حرارتی لوله مارپیچ (Helical Coil Heat Exchanger) نیز بهعنوان مرجع مقایسهای استفاده کرد؛ زیرا در این نوع مبدل به دلیل جریان ثانویه و آشفتگی بالاتر در مسیر مارپیچی، حساسیت به گرفتگی موضعی و تغییرات افت فشار بهصورت متفاوتی نسبت به مبدلهای هواخنک بروز میکند. همین ویژگی باعث میشود تحلیل روند تغییرات ΔP و دمای خروجی در آن، برای تشخیص نوع رسوبگذاری یا افت عملکرد، معیار کمکی مناسبی باشد.
نگهداری پیشگیرانه (Preventive Maintenance)
نگهداری صحیح باعث افزایش عمر و راندمان سیستم میشود.
برنامه پیشنهادی:
| عملیات | دوره زمانی |
|---|---|
| پایش دمای روغن | هفتگی |
| تمیزکاری فینها | ماهانه |
| بررسی فن و بلبرینگ | هر 3 ماه |
| تست افت فشار | هر 6 ماه |
| سرویس کامل مبدل | سالانه |
بهینه سازی عملکرد مبدل حرارتی
افزایش راندمان سطح تبادل حرارت
طراحی مناسب فینها یا افزایش سطح مؤثر تبادل حرارت.
استفاده از کنترل دور فن (VFD)
توان فن
P ∝ (RPM)^3
کاهش دور فن باعث کاهش شدید مصرف انرژی میشود.
بهینهسازی جریان هوا
طراحی صحیح مسیر هوا باعث کاهش افت فشار و افزایش راندمان میشود.
استفاده از سیستم مانیتورینگ
سنسورهای دما و فشار میتوانند از خرابیهای ناگهانی جلوگیری کنند.این اصول بهینهسازی در مبدل حرارتی پوسته و لوله دو پاس (Two-Pass Shell & Tube Heat Exchanger) نیز کاربرد مستقیم دارند، با این تفاوت که در این نوع مبدل، بهینهسازی بیشتر بر افزایش ضریب انتقال حرارت داخلی، کنترل سرعت جریان در هر پاس و کاهش Fouling در تیوبها متمرکز است. همچنین استفاده از مانیتورینگ دما و فشار در ورودی و خروجی هر پاس، نقش مهمی در تشخیص افت راندمان و حفظ عملکرد پایدار سیستم دارد.
جدول خطاها و راهحل مبدل حرارتی روغن به هوا
| راهحل | علت | مشکل |
|---|---|---|
| شستشو و تمیزکاری | گرفتگی فینها | افزایش دمای روغن |
| تعمیر یا تعویض فن | افت جریان هوا | کاهش راندمان |
| بالانس دینامیکی | عدم بالانس | لرزش فن |
| سرویس کامل | رسوب شدید | افت شدید عملکرد |
رفتار حرارتی در شرایط بحرانی مبدل حرارتی روغن به هوا
در شرایط بار سنگین یا افزایش دمای محیط، سیستم ممکن است وارد حالت بحرانی شود و دمای روغن بهسرعت افزایش یابد.
رشد دمای سیستم
T(t) = T0 + (Q / C) × t
در صورت عدم دفع مناسب حرارت، خطر آسیب جدی به سیستم هیدرولیک وجود دارد.
عمر مفید مبدل حرارتی
عمر مفید این تجهیزات به شرایط کاری و نگهداری بستگی دارد:
بدون نگهداری: 2 تا 4 سال
نگهداری استاندارد: 7 تا 10 سال
نگهداری بهینه: بیش از 12 سال
