چرا سیستمهای روغن داغ در صنعت اهمیت حیاتی دارند؟
در بسیاری از فرآیندهای صنعتی، بهخصوص در صنایع نفت، گاز، پتروشیمی، رزین، قیر، آسفالت و برخی خطوط تولید شیمیایی، نیاز به دماهای بالا وجود دارد؛ دماهایی که استفاده از بخار در آنها یا محدودیت فنی دارد یا از نظر اقتصادی بهصرفه نیست. در چنین شرایطی، سیستمهای روغن داغ (Hot Oil Systems) به عنوان یک راهحل پایدار، ایمن و قابل کنترل وارد عمل میشوند.
در این سیستمها، یک سیال واسطه به نام «روغن حرارتی» در یک مدار بسته گردش میکند و انرژی حرارتی را از منبع گرما (مانند کوره یا هیتر) به تجهیزات فرآیندی منتقل میکند. در این میان، مبدل حرارتی روغن داغ نقش قلب سیستم را دارد؛ زیرا وظیفه اصلی آن انتقال کنترلشده انرژی حرارتی با حداقل اتلاف و بیشترین راندمان است.
در بسیاری از کاربردها، برای دستیابی به بازده حرارتی بالاتر و کنترل دقیقتر دما، از مبدل حرارتی صفحه ای استفاده میشود. این نوع مبدل با بهرهگیری از صفحات نازک و چینخورده، سطح انتقال حرارت بسیار گستردهای در حجم کم ایجاد میکند و امکان تبادل حرارتی مؤثر بین روغن داغ و سیال فرآیندی را فراهم میسازد. به همین دلیل، مبدل حرارتی صفحهای گزینهای ایدهآل برای سیستمهای روغن حرارتی است که نیازمند راندمان بالا، فضای نصب کم و نگهداری آسان هستند.
مبدل حرارتی روغن داغ در واقع یک تجهیز کلیدی است که بین منبع تولید حرارت و مصرفکننده حرارت قرار میگیرد و باعث میشود دما در محدودهای پایدار و قابل کنترل باقی بماند. این پایداری در دما، یکی از مهمترین عوامل کیفیت محصول نهایی در صنایع سنگین محسوب میشود.
چرا به جای بخار از روغن داغ استفاده می شود؟
در نگاه مهندسی، انتخاب بین بخار و روغن داغ یک تصمیم کاملاً فرآیندی و اقتصادی است. هر کدام مزایا و محدودیتهای خاص خود را دارند، اما در دماهای بالا معمولاً روغن داغ برتری دارد.
دلایل اصلی استفاده از سیستم روغن داغ:
- امکان دستیابی به دماهای بالاتر از 300 درجه سانتیگراد بدون فشار بالا
- حذف خطرات ناشی از فشار بالای بخار
- کنترل دقیقتر دما در فرآیند
- کاهش ریسک انفجار نسبت به سیستمهای بخار
- پایداری حرارتی در فرآیندهای طولانیمدت
در مقابل، بخار معمولاً نیاز به فشار بالا برای رسیدن به دماهای بالا دارد که این موضوع هزینه و ریسک سیستم را افزایش میدهد.
نقش مبدل حرارتی در سیستم روغن داغ
در سیستمهای Hot Oil، مبدل حرارتی یکی از مهمترین اجزای زنجیره انتقال انرژی است. این تجهیز وظیفه دارد:
- انتقال حرارت از روغن داغ به سیال فرآیندی
- کنترل دمای خروجی فرآیند
- جلوگیری از نوسانات دمایی
- افزایش راندمان انرژی کل سیستم
اگر این مبدل به درستی طراحی نشود، کل سیستم دچار مشکلاتی مانند افت راندمان، افزایش مصرف انرژی و حتی آسیب به تجهیزات پاییندست خواهد شد.

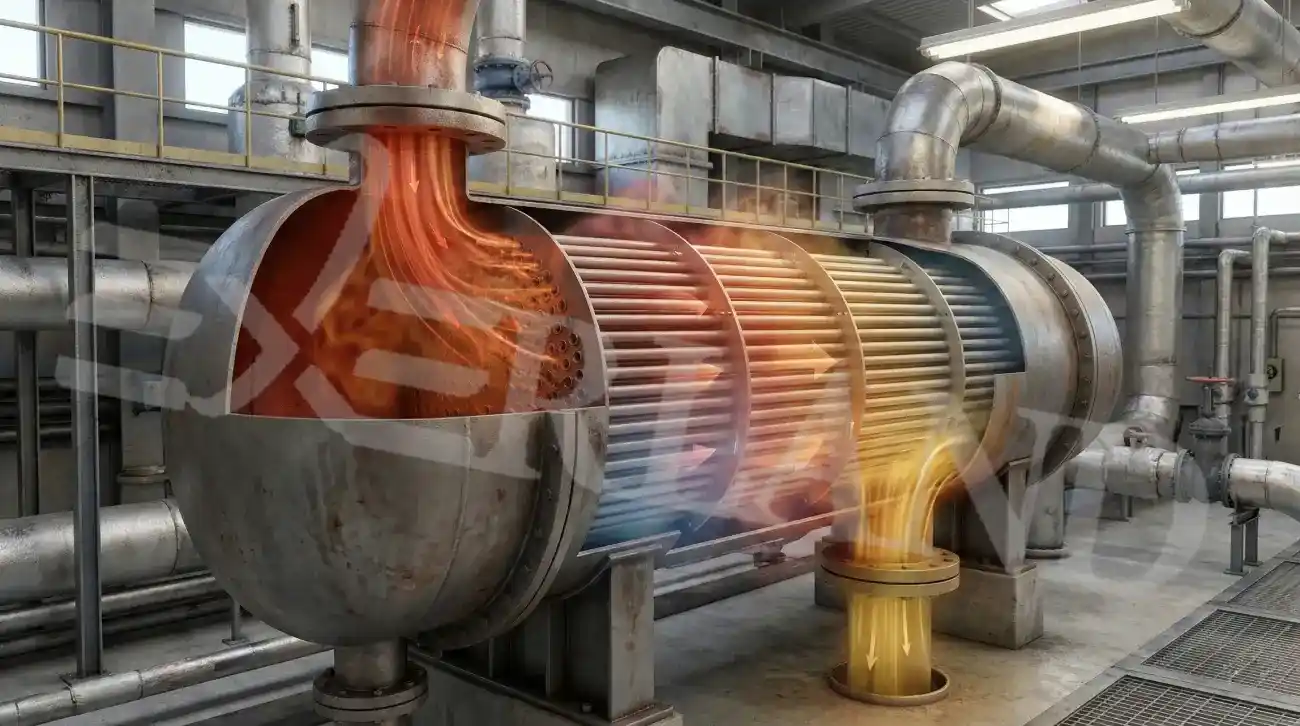

در بسیاری از کاربردهای صنعتی، معمولترین و قابلاعتمادترین گزینه برای چنین وظایفی مبدل حرارتی پوسته و لوله (Shell & Tube) است. این نوع مبدل به دلیل استحکام بالا، تحمل دما و فشار زیاد، سهولت تعمیر و قابلیت سرویسکاری، بهطور گسترده در سیستمهای روغن داغ مورد استفاده قرار میگیرد. مسیرهای جریان قابلتنظیم، سطح انتقال حرارت مناسب و دوام بالا باعث میشود مبدل پوستهولوله انتخابی استاندارد برای انتقال حرارت روغن داغ به سیالات مختلف در صنایع شیمیایی، نفت و گاز، پلاستیک، نساجی و بسیاری حوزههای دیگر باشد.
ویژگیهای مهندسی روغن داغ به عنوان سیال انتقال حرارت
روغنهای حرارتی دارای ویژگیهایی هستند که آنها را برای انتقال حرارت در دماهای بالا مناسب میکند. مهمترین این ویژگیها عبارتند از:
- پایداری حرارتی بالا در دماهای زیاد
- فشار بخار پایین نسبت به آب و بخار
- عدم تغییر فاز در محدوده کاری
- ویسکوزیته نسبتاً بالا (که بر طراحی اثر میگذارد)
- ظرفیت حرارتی مناسب برای انتقال انرژی
با این حال، همین ویژگیها باعث میشوند طراحی مبدل حرارتی برای روغن داغ پیچیدهتر از سیالات معمولی باشد.
چالشهای طراحی مبدل حرارتی روغن داغ
طراحی این نوع مبدلها با چالشهای خاصی همراه است که باید در همان مراحل اولیه طراحی در نظر گرفته شوند:
ویسکوزیته بالا
روغنها نسبت به آب ویسکوزتر هستند، که باعث کاهش ضریب انتقال حرارت میشود.
محدودیت دمایی
روغنها در دماهای بالا ممکن است دچار تخریب حرارتی (Thermal Degradation) شوند.
افت راندمان در طول زمان
رسوبگذاری و تغییر خواص روغن باعث کاهش عملکرد مبدل میشود.
حساسیت به طراحی سطح انتقال حرارت
هر خطای کوچک در سطح طراحی، تأثیر بزرگی بر راندمان نهایی دارد.
نگاه مهندسی به فرآیند انتقال حرارت در روغن داغ
از دید مهندسی، انتقال حرارت در سیستم دیگ روغن داغ یک فرآیند چندلایه است که شامل موارد زیر میشود:
- انتقال حرارت از سیال داغ به دیواره مبدل
- هدایت حرارت در دیواره فلزی
- انتقال حرارت از دیواره به سیال سرد
این فرآیند تحت تأثیر عوامل زیر قرار دارد:
- سرعت جریان روغن
- دمای کاری سیستم
- نوع جریان (آشفته یا لایهای)
- جنس سطح انتقال حرارت
اهمیت پایداری دمایی در طراحی سیستم
یکی از مهمترین اهداف در طراحی مبدل حرارتی روغن داغ، حفظ پایداری دما در طول فرآیند است. حتی تغییرات کوچک دمایی میتواند باعث:
تغییر کیفیت محصولکاهش راندمان واکنشهای شیمیایی
افزایش مصرف انرژی
کاهش عمر تجهیزات
شود.
به همین دلیل، طراحی این مبدلها باید با دقت بسیار بالا و در نظر گرفتن شرایط عملیاتی واقعی انجام شود.

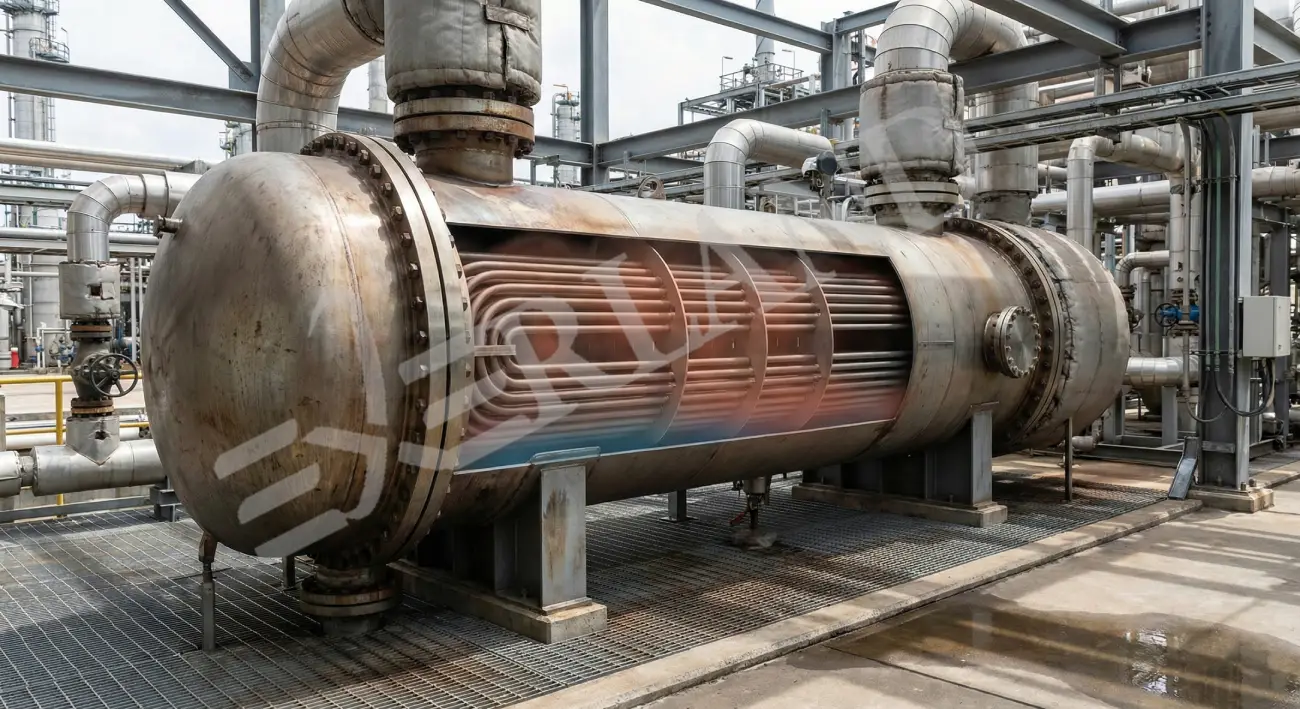

دیدگاه صنعتی به سیستمهای روغن داغ
در صنعت، سیستم روغن داغ معمولاً به عنوان یک سیستم «قابل اعتماد برای دماهای بالا» شناخته میشود. این سیستمها در شرایطی استفاده میشوند که:
بخار جوابگو نیستکنترل دقیق دما ضروری است
فرآیند نیاز به پایداری طولانیمدت دارد
به همین دلیل، طراحی مبدل حرارتی در این سیستمها نهتنها یک مسئله حرارتی، بلکه یک تصمیم استراتژیک صنعتی است.
اصول پایه در طراحی مبدل حرارتی روغن داغ
طراحی مبدل حرارتی در سیستمهای روغن داغ بر اساس انتقال حرارت پایدار و کنترلشده انجام میشود. برخلاف سیستمهای ساده، در اینجا با سیالی مواجه هستیم که:
ویسکوزیته نسبتاً بالا دارددر دماهای بالا کار میکند
حساس به تخریب حرارتی است
تغییر خواص آن در طول زمان محتمل است
بنابراین طراحی باید هم از نظر حرارتی و هم از نظر عملیاتی بهصورت دقیق و مهندسیشده انجام شود. انتخاب نوع مبدل حرارتی نیز در این مرحله اهمیت ویژهای پیدا میکند.در کنار انواع رایج، در برخی کاربردها از مبدل حرارتی اسپیرال (Spiral Heat Exchanger) نیز استفاده میشود.
انتخاب نوع مبدل حرارتی برای سیستم روغن داغ
در طراحی صنعتی، انتخاب نوع مبدل یکی از مهمترین تصمیمهاست. معمولاً گزینههای زیر بررسی میشوند:

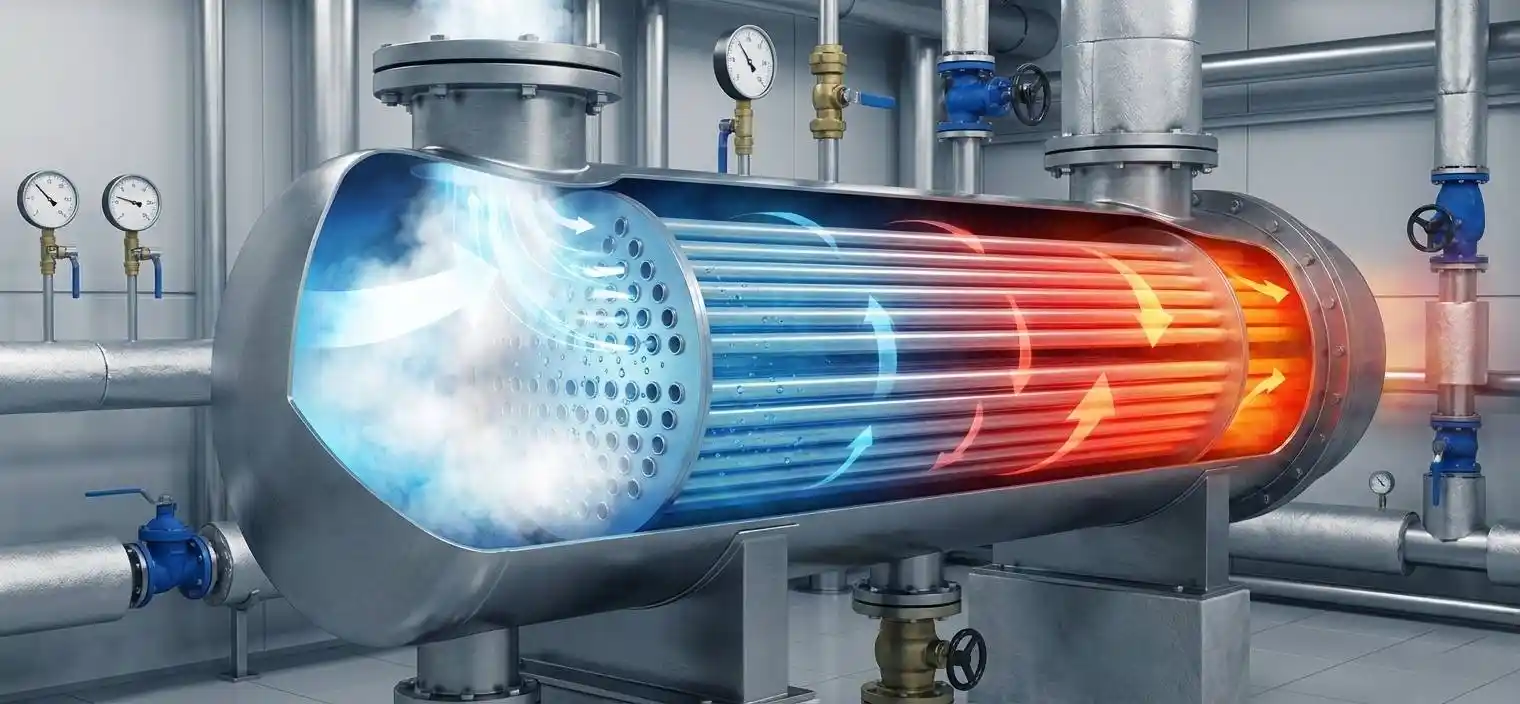

مبدل پوسته و لوله (Shell & Tube)
رایجترین انتخاب در سیستمهای روغن داغ
ویژگیها:
- تحمل دمای بالا (بیش از 300°C)
- مقاومت مکانیکی بالا
- مناسب برای جریانهای ویسکوز
- قابلیت تعمیر و نگهداری آسان
مبدل صفحهای (Plate Heat Exchanger)
در سیستم روغن داغ محدودیت دارد
مشکل اصلی:
- حساسیت به دمای بالا
- محدودیت در فشار و ویسکوزیته
نتیجه:
فقط در کاربردهای خاص استفاده میشود
مبدل اسپیرال و فیندار
در شرایط خاص و محدود استفاده میشوند، مخصوصاً زمانی که:
- فضای نصب محدود باشد
- نیاز به سطح انتقال حرارت بالا وجود داشته باشد
معیارهای اصلی انتخاب مبدل حرارتی روغن داغ
در طراحی مهندسی، انتخاب صرفاً بر اساس نوع نیست، بلکه بر اساس چند پارامتر کلیدی انجام میشود:
- دمای کاری سیستم
- دبی جرمی روغن
- ظرفیت حرارتی (Cp)
- افت فشار مجاز
- نوع فرآیند صنعتی
- محدودیتهای اقتصادی
در همین راستا، یکی از گزینههای بسیار پرکاربرد و قابلاعتماد در صنعت، مبدل حرارتی پوسته و لوله تک پاس (Single Pass Shell & Tube Heat Exchanger) است.
تحلیل رفتار روغن در مبدل حرارتی
رفتار روغن در دماهای بالا کاملاً غیرخطی است. مهمترین نکات:
افزایش دما:
- کاهش ویسکوزیته
- افزایش احتمال تخریب حرارتی
کاهش دما:
- افزایش مقاومت جریان
- کاهش نرخ انتقال حرارت
این رفتار باعث میشود طراحی مبدل حرارتی روغن داغ بسیار حساستر از آب یا بخار باشد.
مفهوم ضریب انتقال حرارت کلی (U) در روغن داغ
یکی از مهم ترین پارامترهای طراحی، ضریب انتقال حرارت کلی است که نشاندهنده عملکرد واقعی سیستم است.
فرمول:
Q = U × A × ΔTlm
در سیستمهای روغن داغ، مقدار U معمولاً پایینتر از آب است، زیرا:
ویسکوزیته بالاتر استجریان معمولاً کمتر آشفته میشود
مقاومت حرارتی افزایش مییابد
بیشتر بخوانید: راهنمای جامع طراحی و مهندسی مبدل های حرارتی مقاوم به خوردگی در صنایع شیمیایی

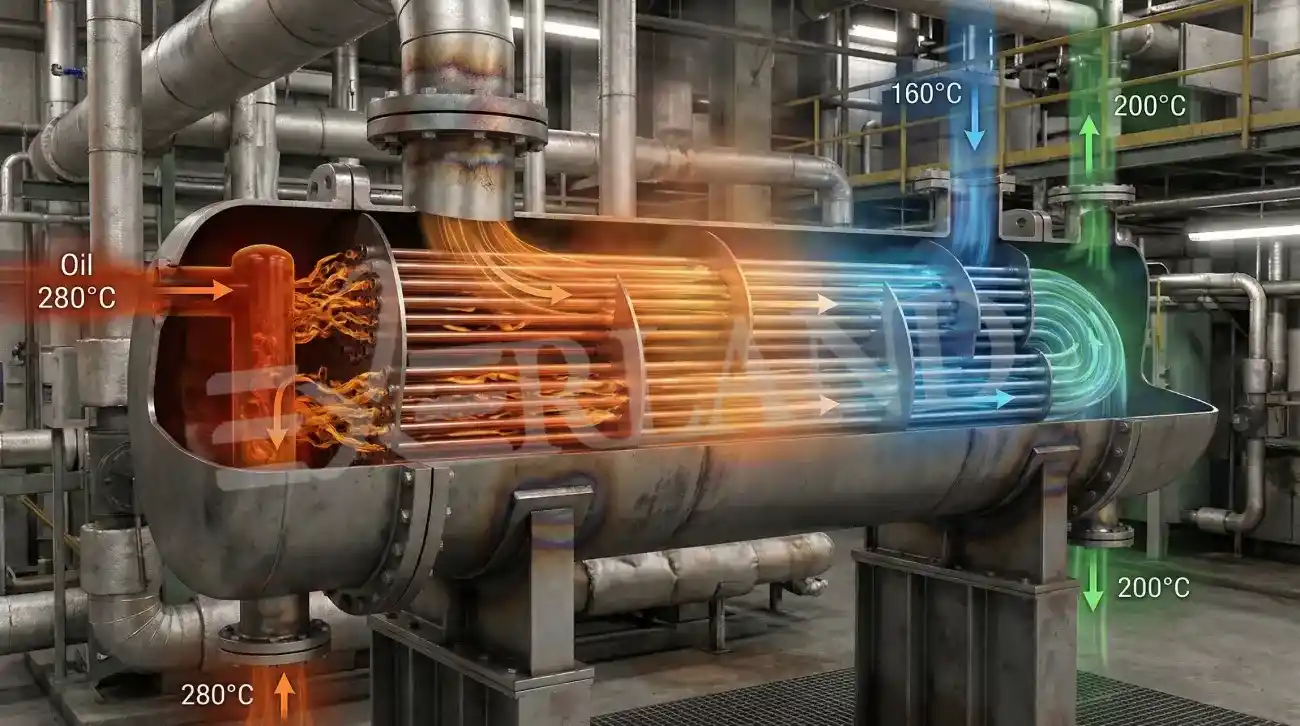

انتخاب سطح انتقال حرارت (A)
سطح انتقال حرارت یکی از مهمترین خروجیهای طراحی است. افزایش سطح باعث:
- افزایش راندمان
- افزایش هزینه ساخت
- افزایش افت فشار
میشود.بنابراین در طراحی مهندسی، هدف رسیدن به نقطه تعادل بهینه بین عملکرد، هزینه ساخت، و محدودیتهای عملیاتی است.در همین چارچوب، یکی از گزینههای رایج برای دستیابی به سطح انتقال حرارت مناسب در سیستمهای روغن داغ، مبدل حرارتی U-Tube است.
جریان آشفته در طراحی روغن داغ
در طراحی مبدل حرارتی، هدف ایجاد جریان آشفته (Turbulent Flow) است.
برای بررسی نوع جریان از عدد رینولدز استفاده میشود:
فرمول:
Re = (ρ × v × D) / μ
- Re < 2100 → جریان لایهای (ضعیف از نظر انتقال حرارت)
- Re > 4000 → جریان آشفته (مطلوب برای طراحی صنعتی)
بیشتر بخوانید: تحلیل عملکرد و بهینه سازی خنک کاری مطمئن روغن های صنعتی با استفاده از مبدل های حرارتی روغن به هوا
محدودیت های طراحی در سیستم روغن داغ
در طراحی واقعی چند محدودیت مهم وجود دارد:
محدودیت دمایی روغن
اگر دما بیش از حد بالا رود، روغن دچار شکست حرارتی میشود.
محدودیت افت فشار
افت فشار زیاد باعث افزایش مصرف انرژی پمپها میشود.
محدودیت رسوبگذاری
با گذشت زمان، راندمان کاهش پیدا میکند.در کنار در نظر گرفتن این محدودیتها، در برخی کاربردها بسته به نوع فرآیند، بهجای انتقال حرارت از سیالات دیگر، از مبدل حرارتی الکتریکی (Electric Heat Exchanger / Electric Heater) استفاده میشود.
انتخاب مهندسی بهینه (Optimization Concept)
طراحی مبدل حرارتی روغن داغ یک مسئله بهینهسازی است.
هدف:
بیشترین انتقال حرارتکمترین هزینه
کمترین افت فشار
بیشترین پایداری عملیاتی
این چهار هدف همیشه با هم در تضاد هستند و طراحی مهندسی یعنی ایجاد تعادل بین آنها.
دیدگاه صنعتی به طراحی مبدل روغن داغ
در صنعت، انتخاب مبدل معمولاً بر اساس تجربه مهندسی انجام میشود نه فقط محاسبات تئوری. دلیل آن:
- پیچیدگی رفتار روغن
- تغییر خواص در طول زمان
- شرایط عملیاتی غیرایدهآل
بنابراین طراحی نهایی همیشه ترکیبی از:
- محاسبات عددی
- تجربه صنعتی
- استانداردهای طراحی
است.
در برخی کاربردهای خاص نیز از مبدل حرارتی لوله مارپیچ (Helical Coil Heat Exchanger) استفاده میشود. در این نوع مبدل، لولهها به صورت مارپیچ طراحی شدهاند که این ساختار باعث افزایش سطح تماس و بهبود ضریب انتقال حرارت میشود. علاوه بر این، جریان سیال در مسیر مارپیچ معمولاً باعث ایجاد آشفتگی بیشتر در جریان شده و در نتیجه راندمان انتقال حرارت افزایش پیدا میکند.
به همین دلیل، مبدلهای لوله مارپیچ در برخی سیستمهای روغن داغ که نیاز به انتقال حرارت مؤثر در فضای محدود و پایداری حرارتی مناسب دارند، میتوانند گزینهای کارآمد و قابلاعتماد باشند.
تعریف مسئله طراحی در سیستم روغن داغ
در طراحی واقعی، مهندس با یک مسئله مشخص روبهرو است:
- مقدار مشخصی انرژی باید منتقل شود
- دمای ورودی و خروجی مشخص است
- نوع سیال (روغن حرارتی) معلوم است
- محدودیتهای فشار و افت انرژی وجود دارد
هدف نهایی: تعیین سطح مبدل، نوع مبدل و راندمان عملیاتی
تعیین سطح موردنیاز مبدل، انتخاب نوع مبدل، و دستیابی به راندمان عملیاتی مطلوب.
در میان گزینههای مختلف، یکی از انتخابهای رایج و کارآمد در سیستمهای روغن داغ، مبدل حرارتی پوسته و لوله دو پاس (Two-Pass Shell & Tube Heat Exchanger) است.

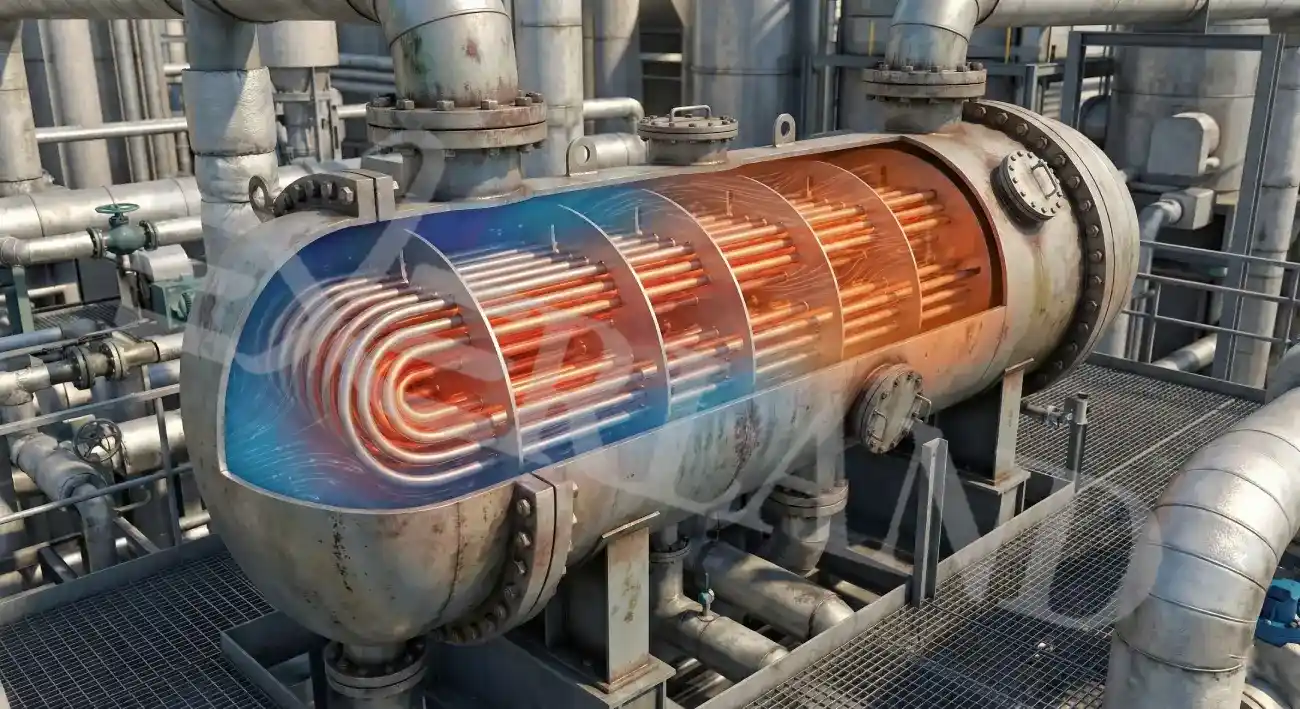

مثال عددی پایه: محاسبه بار حرارتی (Heat Duty)
فرض کنید در یک سیستم صنعتی:
- دبی جرمی روغن: 2 kg/s
- ظرفیت حرارتی ویژه روغن: 2.1 kJ/kg.K
- کاهش دما: از 300 به 240 درجه سانتیگراد
محاسبه بار حرارتی:
فرمول:
Q = m × Cp × ΔT
محاسبه:
- ΔT = 300 - 240 = 60°C
- Q = 2 × 2.1 × 60 = 252 kW
نتیجه: سیستم باید توان انتقال حرارت 252 کیلووات را تأمین کند.
محاسبه اختلاف دمای میانگین لگاریتمی (LMTD)
در طراحی واقعی، اختلاف دما در طول مبدل ثابت نیست، بنابراین از LMTD استفاده میشود.
فرض کنید:
- دمای روغن ورودی: 300°C
- دمای خروجی روغن: 240°C
- سیال مقابل: از 30°C به 120°C
فرمول:
ΔTlm = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)
محاسبه:
- ΔT1 = 300 - 120 = 180
- ΔT2 = 240 - 30 = 210
پس:
- ΔTlm ≈ 194 K (تقریبی مهندسی)
بیشتر مطالعه کنید: مبدل حرارتی آب داغ صنعتی | طراحی، محاسبات حرارتی، مشخصات فنی و معیارهای انتخاب مهندسی
تعیین سطح انتقال حرارت (Area Design)
حالا با داشتن بار حرارتی و LMTD، سطح مبدل را محاسبه میکنیم.
فرض:
- U (ضریب انتقال حرارت) = 150 W/m².K
- Q = 252,000 W
- ΔTlm = 194 K
فرمول:
Q = U × A × ΔTlm
محاسبه سطح:
A = Q / (U × ΔTlm)
A = 252000 / (150 × 194)
A ≈ 8.65 m²
نتیجه: سطح مورد نیاز مبدل ≈ 8.7 متر مربع
تحلیل عددی ضریب انتقال حرارت (U) در روغن داغ
در سیستمهای روغن داغ، مقدار U معمولاً پایینتر از آب است.
دلایل:
- ویسکوزیته بالا
- جریان کمتر آشفته
- مقاومت حرارتی بیشتر
محدوده معمول:
- 100 تا 300 W/m².K
این عدد در طراحی صنعتی بسیار تعیینکننده است.این مقدار یکی از کلیدیترین پارامترها در طراحی و تحلیل مبدلهای حرارتی روغن داغ محسوب میشود و مستقیماً بر سطح موردنیاز و هزینه ساخت تأثیر میگذارد.در بسیاری از کاربردهای مدرن، بهویژه در فضاهای محدود، از مبدل حرارتی صفحه ای بریز– لحیمی (Brazed Plate Heat Exchanger) استفاده میشود.
بررسی عدد رینولدز در طراحی واقعی
برای اطمینان از آشفته بودن جریان:
فرمول:
Re = (ρ × v × D) / μ
اگر Re بالا باشد:
- انتقال حرارت بهتر
- طراحی فشردهتر
- راندمان بیشتر
اگر Re پایین باشد:
- نیاز به افزایش سطح
- افت راندمان قابل توجه
طراحی صنعتی واقعی: انتخاب مبدل مناسب
با توجه به محاسبات بالا:
گزینه مناسب:
مبدل پوسته و لوله (Shell & Tube)دلیل انتخاب:
تحمل دمای 300°Cمناسب برای روغن ویسکوز
امکان طراحی سطح بالا
قابلیت نگهداری صنعتی
اما در کنار این گزینه کلاسیک، در بسیاری از کاربردها—بهخصوص زمانی که نیاز به راندمان بسیار بالا و کنترل دقیق انتقال حرارت باشد مبدل حرارتی صفحه ای واشردار (Gasketed Plate Heat Exchanger) نیز بهعنوان یک انتخاب مهندسی جدی مطرح است.
بررسی اقتصادی طراحی مهندسی مبدل حرارتی روغن داغ
در طراحی واقعی فقط محاسبات حرارتی کافی نیست.
باید بررسی شود:
- هزینه ساخت مبدل
- هزینه انرژی پمپها
- هزینه تعمیرات دورهای
- راندمان بلندمدت سیستم
گاهی یک طراحی کمی بزرگتر:
- هزینه اولیه را افزایش میدهد
- اما هزینه عملیاتی را به شدت کاهش میدهد
تحلیل خطای طراحی در سیستم روغن داغ
اشتباهات رایج:
- کمبرآورد کردن U
- نادیده گرفتن Fouling
- انتخاب سطح کمتر از مقدار واقعی
- عدم توجه به تغییر خواص روغن در دما
نتیجه این خطاها:
- کاهش راندمان
- افزایش مصرف انرژی
- خرابی زودهنگام سیستم
در چنین شرایطی، انتخاب صحیح نوع مبدل اهمیت دوچندان پیدا میکند. یکی از گزینههایی که در برخی کاربردهای خاص سیستمهای روغن داغ مورد استفاده قرار میگیرد، مبدل حرارتی رادیاتورپرهای (Finned Heat Exchanger / Radiator Type) است.
مفهوم بهینهسازی در طراحی مبدل حرارتی روغن داغ
بهینهسازی در طراحی مبدل حرارتی یعنی رسیدن به بهترین تعادل بین سه عامل اصلی:
- بیشترین انتقال حرارت (Q بالا)
- کمترین هزینه ساخت و بهرهبرداری
- حداقل افت فشار و مصرف انرژی پمپ
این سه هدف همیشه در تضاد هستند. افزایش سطح انتقال حرارت باعث افزایش راندمان میشود، اما همزمان هزینه ساخت و افت فشار را بالا میبرد. بنابراین طراحی بهینه یعنی پیدا کردن نقطه تعادل اقتصادی و حرارتی.
تحلیل اقتصادی طراحی (CAPEX و OPEX)
در طراحی صنعتی، هزینهها به دو بخش اصلی تقسیم میشوند:
هزینه سرمایهگذاری (CAPEX)
- هزینه ساخت مبدل
- هزینه نصب و تجهیزات جانبی
- هزینه طراحی و مهندسی
هزینه بهرهبرداری (OPEX)
- مصرف انرژی پمپها
- هزینه تعمیرات و نگهداری
- هزینه توقف تولید در صورت خرابی
در بسیاری از پروژهها، طراحی ارزانتر در ابتدا باعث افزایش شدید هزینههای OPEX در بلندمدت میشود. در بسیاری از پروژهها مشاهده میشود انتخاب یک طراحی ارزان در ابتدا بهظاهر CAPEX را کاهش میدهد، اما به دلیل راندمان پایین، مصرف انرژی بالا و نیاز به نگهداری مکرر، هزینههای OPEX در بلندمدت چند برابر میشود. در مقابل، مبدل حرارتی فین پلیت با وجود CAPEX کمی بالاتر، به دلیل راندمان بسیار بالا، مصرف انرژی کم و نیاز کمتر به فضا، معمولاً یکی از اقتصادیترین گزینهها در چرخه عمر کامل تجهیز است.
بهینهسازی سطح انتقال حرارت (Area Optimization)
سطح انتقال حرارت یکی از مهمترین متغیرهای طراحی است.
اگر سطح کم انتخاب شود:
- انتقال حرارت ناکافی
- افزایش دمای غیرکنترلشده
- کاهش کیفیت فرآیند
اگر سطح زیاد انتخاب شود:
- افزایش هزینه ساخت
- افزایش افت فشار
- اشغال فضای بیشتر
بنابراین هدف، رسیدن به سطح بهینه است نه حداکثری.
تحلیل افت فشار در طراحی صنعتی
افت فشار یکی از پارامترهای حیاتی در طراحی مبدل حرارتی روغن داغ است.
افزایش افت فشار باعث:
- افزایش مصرف انرژی پمپ
- افزایش هزینه عملیاتی
- کاهش راندمان سیستم
در طراحی مهندسی، همیشه یک محدودیت مشخص برای افت فشار در نظر گرفته میشود. به همین دلیل، در طراحی مهندسی همیشه یک محدودیت مشخص و قابلقبول برای افت فشار در مدار روغن در نظر گرفته میشود تا هم از فشار بیش از حد بر پمپ جلوگیری شود و هم از افزایش غیرضروری OPEX.در این میان، نوع مبدل انتخابی نقش تعیینکنندهای در مقدار افت فشار دارد. برای مثال، در مبدل حرارتی هواخنک (Air-Cooled Heat Exchanger) به دلیل وجود فینهای متراکم و مسیرهای باریک جهت عبور هوا، معمولاً افت فشار سمت هوا پایین است، اما سمت روغن باید با دقت بیشتری طراحی شود. اگر چیدمان لولهها، قطر داخلی، سرعت جریان و ویسکوزیته روغن بهدرستی در نظر گرفته نشوند، افت فشار سمت روغن میتواند از مقادیر مجاز عبور کند.از طرف دیگر، مبدل هواخنک به دلیل عدم نیاز به آب و امکان نصب در فضای باز، در شرایطی که محدودیت منابع یا فضای نصب وجود دارد، انتخاب بسیار مناسبی است؛ اما همانقدر که در تأمین حرارت نقش دارد، در مدیریت افت فشار نیز باید با طراحی دقیق هندسه لولهها، انتخاب فن مناسب و کنترل سرعت روغن همراه شود.
در نهایت، موفقیت طراحی زمانی تضمین میشود که نوع مبدل—از جمله مبدل هواخنک—با محدودیتهای افت فشار، شرایط پمپاژ و ویژگیهای روغن در دماهای بالا هماهنگ شده باشد.
خطاهای رایج در طراحی مبدل حرارتی روغن داغ
در پروژههای صنعتی، اشتباهات طراحی میتوانند خسارات جدی ایجاد کنند:
نادیده گرفتن Fouling (رسوبگذاری)
با گذشت زمان، رسوبات باعث کاهش شدید انتقال حرارت میشوند.
انتخاب اشتباه ضریب انتقال حرارت (U)
برآورد بیش از حد U باعث طراحی کوچکتر از نیاز واقعی میشود.
عدم توجه به تغییر خواص روغن
ویسکوزیته و ظرفیت حرارتی روغن با دما تغییر میکند.
طراحی بدون در نظر گرفتن شرایط عملیاتی واقعی
مثل نوسانات دما، فشار و کیفیت سیال.
تحلیل Fouling در سیستم روغن داغ
رسوبگذاری یکی از مهمترین عوامل کاهش راندمان است.
پیامدها:
- کاهش U
- افزایش مصرف انرژی
- افزایش دمای غیرکنترلشده
- کاهش عمر مبدل
در طراحی صنعتی، معمولاً یک ضریب Fouling به صورت تجربی به محاسبات اضافه میشود. بههمین دلیل در طراحی صنعتی، همیشه یک ضریب Fouling تجربی به محاسبات افزوده میشود تا اثرات رسوبگذاری در طول زمان پیشبینی و جبران گردد.
در میان انواع مبدلها، مبدل حرارتی فین تیوب (Fin-Tube Heat Exchanger) اهمیت ویژهای در بحث Fouling دارد. این نوع مبدل بهعلت وجود فینهای خارجی روی لولهها، سطح انتقال حرارت بسیار وسیعی ایجاد میکند؛ اما همین فینها میتوانند نسبت به رسوبگذاری حساستر باشند، بهویژه زمانی که روغن دارای آلودگی یا محصولات تخریب حرارتی باشد.
در سمت روغن، اگر سرعت جریان پایین باشد یا دمای روغن بیش از حد بالا برود، رسوبها روی سطح لوله و بین فینها تجمع پیدا میکنند. این موضوع باعث کاهش شدید راندمان میشود، زیرا فینها که قرار بوده سطح مؤثر حرارتی را افزایش دهند، تبدیل به مانعی برای تبادل حرارت میشوند. بنابراین در طراحی فینتیوب، انتخاب سرعت مناسب جریان، کیفیت روغن، و برنامهریزی برای شستوشوی دورهای اهمیت حیاتی دارد.
مفهوم Margin طراحی (Design Safety Factor)
در طراحی واقعی، مهندس همیشه یک حاشیه اطمینان در نظر میگیرد.
دلایل:
- عدم قطعیت در خواص سیال
- تغییر شرایط عملیاتی
- خطای مدلسازی
این حاشیه معمولاً باعث افزایش سطح مبدل به مقدار مشخصی میشود تا سیستم در شرایط واقعی پایدار بماند.
انتخاب نهایی مبدل در صنعت (Industrial Decision Making)
در مرحله نهایی، انتخاب مبدل فقط بر اساس فرمول نیست، بلکه ترکیبی از موارد زیر است:
- نتایج محاسبات حرارتی
- شرایط عملیاتی واقعی
- تجربه مهندسی
- هزینههای اقتصادی
- محدودیتهای نصب
در سیستمهای روغن داغ، به دلیل نیاز به تحمل دمای بالا، قابلیت اطمینان، سهولت سرویس و سازگاری با روغنهای ویسکوز، انتخاب نهایی غالباً به سمت مبدلهای پوسته و لوله متمایل میشود.
با این حال، در بسیاری از پروژهها خصوصاً زمانی که امکان تأمین آب وجود ندارد یا محدودیت فضا برای نصب تجهیزات افقی مطرح است مبدل حرارتی هواخنک عمودی بهعنوان گزینهای کاملاً عملی مطرح میشود. طراحی عمودی این مبدل باعث اشغال فضای کمتر، بهبود گردش طبیعی هوا و کاهش نیاز به زیرساختهای جانبی میشود. به همین دلیل، در محیطهای گرم، صنایع با مصرف بالای روغن داغ، و واحدهایی که دفع حرارت به هوا اولویت دارد، این مدل بهعنوان یک انتخاب صنعتی قابلاتکا در کنار مبدلهای پوسته و لوله قرار میگیرد.
بهاینترتیب، انتخاب نهایی مبدل در صنعت نتیجه یک رویکرد ترکیبی است؛ رویکردی که در آن شرایط فرآیندی، محیط نصب و هزینهها تعیین میکنند که مبدل پوسته و لوله مناسبتر است یا مبدل هواخنک عمودی.
تحلیل عملکرد واقعی در بهره برداری
در شرایط واقعی، عملکرد مبدل با طراحی تئوری متفاوت است.
دلایل:
- تغییر دمای محیط
- تغییر خواص روغن
- رسوبگذاری تدریجی
- نوسانات جریان
به همین دلیل، پایش (Monitoring) عملکرد مبدل در صنعت ضروری است.
استراتژیهای افزایش راندمان در عمل
برای بهبود عملکرد واقعی مبدل حرارتی روغن داغ:
- افزایش تلاطم جریان
- تمیزکاری دورهای
- کنترل کیفیت روغن
- بهینهسازی سرعت جریان
- استفاده از طراحی چندپاس (Multi-pass)
در برخی کاربردها، بهویژه زمانی که دفع حرارت به محیط انجام میشود، مبدل حرارتی هواخنک افقی (Horizontal Air‑Cooled Heat Exchanger) نیز نقش مهمی در بهبود عملکرد سیستم ایفا میکند. در این نوع مبدل، آرایش افقی لولهها و فینها همراه با جریان اجباری هوا توسط فنها باعث افزایش سطح تماس و تقویت انتقال حرارت میشود. عملکرد مؤثر این مبدلها تا حد زیادی به سرعت مناسب جریان هوا، تمیز بودن فینها و کنترل سرعت جریان روغن در لولهها وابسته است.
در صورتی که فینها دچار آلودگی یا گردوغبار شوند، مقاومت حرارتی افزایش یافته و راندمان کاهش مییابد؛ بنابراین در بهرهبرداری از مبدلهای هواخنک افقی، برنامهریزی برای تمیزکاری دورهای فینها و تنظیم مناسب عملکرد فنها از عوامل مهم حفظ راندمان حرارتی به شمار میرود.
