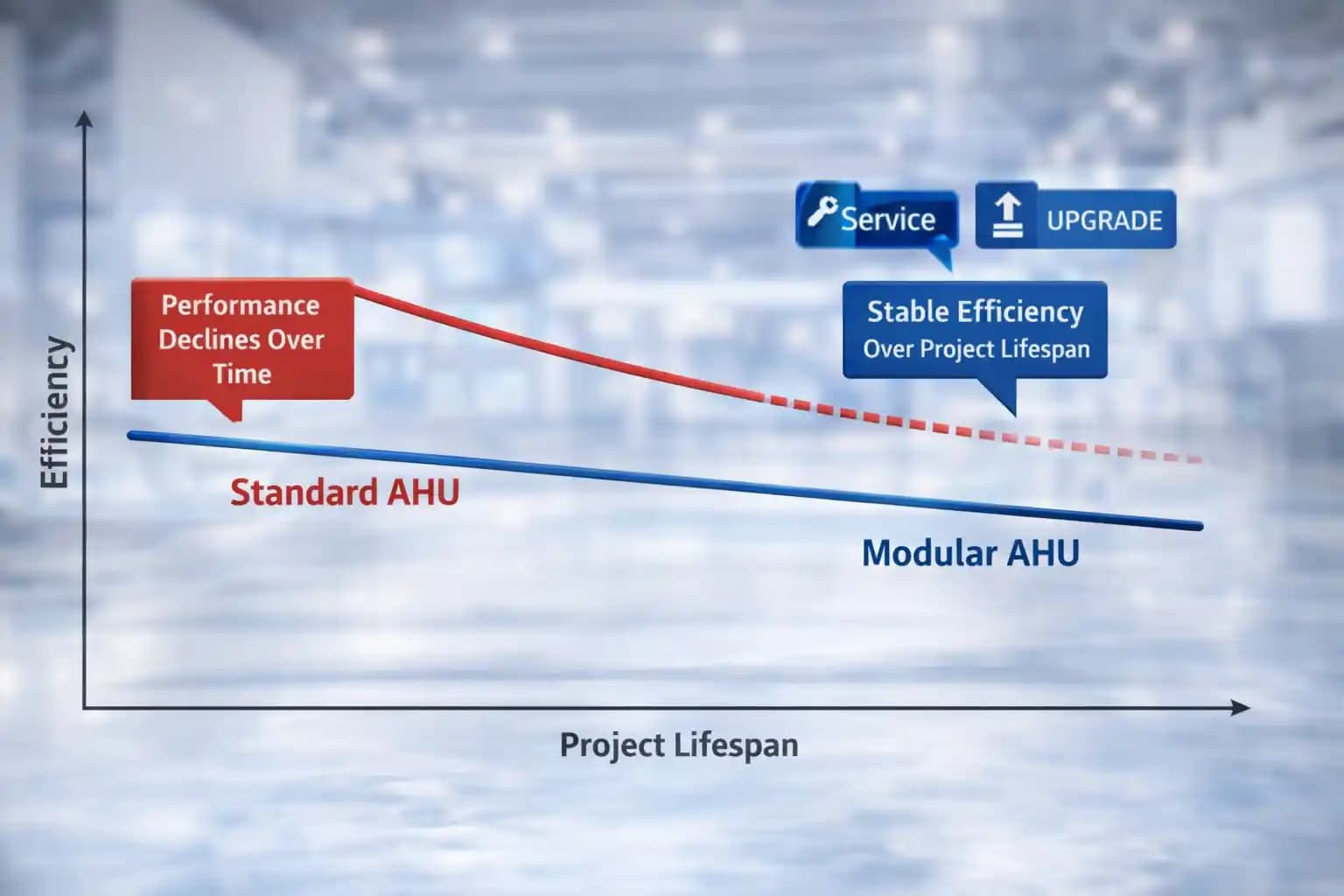

چرا انتخاب مبدل حرارتی بر اساس افت فشار ضروری است؟
در طراحی سیستمهای تهویه مطبوع، تهویه صنعتی و فرآیندهای انرژیبر، مبدل حرارتی هوا به هوا معمولا فقط از زاویه بازده حرارتی انتخاب میشود؛ اما در پروژههای واقعی، آنچه عملکرد نهایی را تعیین میکند مجموعاً راندمان حرارتی + افت فشار + توان فن + مصرف انرژی سالانه + هزینه نگهداری + بازگشت سرمایه است.در انتخاب یک مبدل حرارتی مناسب برای سیستمهای تهویه و بازیافت انرژی، تنها راندمان حرارتی ملاک تصمیمگیری نیست و پارامترهایی مانند افت فشار، مصرف انرژی و هزینه بهرهبرداری نیز باید بررسی شوند.
این مقاله با رویکردی کاملاً کاربردی، انتخاب “system-based” را توضیح میدهد؛ یعنی انتخابی که تمام اجزای سیستم را با هم دیده و بهترین نقطه اقتصادی و عملکردی را تعیین میکند.
مخاطب این متن مهندسان تأسیسات، طراحان HVAC، پیمانکاران و کارفرمایانی هستند که میخواهند:
- ضرایب انتخاب واقعی را بشناسند
- محاسبات افت فشار و توان فن را درست انجام دهند
- راندمان انرژی و صرفهجویی سالانه را برآورد کنند
- ROI واقعی مبدل را محاسبه کنند
- از انتخابهای سنتی و تجربی فاصله بگیرند
- خروجیای استاندارد برای ارائه در پیشنهاد فنی و RFP داشته باشند
مفهوم انتخاب مبتنی بر سیستم (System-Based Selection)
در انتخاب سنتی مبدل حرارتی هوا به هوا معمولاً فقط موارد زیر بررسی میشود:
- دمای ورودی و خروجی هوا
- راندمان بازیافت انرژی
- ظرفیت حرارتی
اما در پروژههای صنعتی و تجاری مدرن، انتخاب باید بر اساس کل سیستم انجام شود. در پروژههایی که محدودیت مصرف آب وجود دارد، مبدل حرارتی هوا خنک عمودی میتواند بدون نیاز به سیستمهای خنککاری آبی، بخشی از بار حرارتی سیستم را مدیریت کند.به این معنا که:
- افت فشار مبدل روی فن تحمیل میشود
- توان فن روی مصرف انرژی سالانه اثر میگذارد
- مصرف انرژی سالانه روی هزینهکرد مالی و ROI اثر میگذارد
- هزینه نگهداری روی هزینه چرخه عمر تأثیر دارد
- ضرایب اقلیمی و الگوی مصرف، راندمان واقعی را تعیین میکنند
نتیجه: مبدلی که “به نظر” ارزانتر است در طول ۵ سال ممکن است ۴ برابر بیشتر هزینه انرژی مصرف کند.

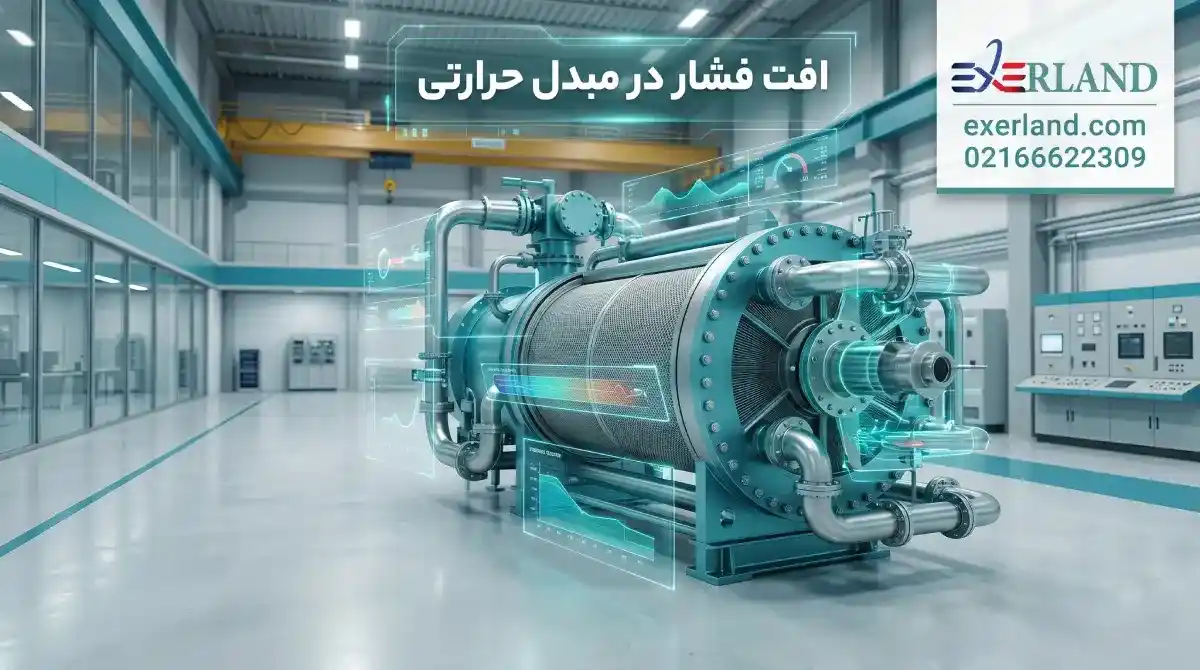

افت فشار در مبدل حرارتی و تأثیر آن بر کل سیستم
افت فشار (Pressure Drop) یکی از مهمترین پارامترهاست زیرا مستقیماً وارد معادله توان فن میشود.در سیستمهای افت فشار مبدل حرارتی و تاثیر آن بر کل سیستم صنعتی، مبدل حرارتی دوار به دلیل انتقال مؤثر انرژی میان جریانهای هوا، یکی از گزینههای رایج محسوب میشود.
در سادهترین تعریف:
- افت فشار زیاد یعنی نیاز به فن بزرگتر
- فن بزرگتر یعنی مصرف انرژی بیشتر
- مصرف انرژی بیشتر یعنی هزینه عملیاتی بالاتر
- در نتیجه ROI واقعی کاهش مییابد
فرمول پایه افت فشار در کانال و مبدل:
نام فرمول: رابطه افت فشار کل
ΔP_total = ΔP_coil + ΔP_filters + ΔP_ducts + ΔP_fittings
در انتخاب مبتنی بر سیستم، ΔP_total ورودی اصلی محاسبات است و مبدل حرارتی باید متناسب با آن انتخاب شود.
محاسبه توان فن بر اساس افت فشار
توان فن (Fan Power) از رابطه معروف زیر محاسبه میشود:
نام فرمول: محاسبه توان فن
P_fan = (Q × ΔP_total) / (η_fan × 102)
که در آن:
- Q: دبی هوای عبوری (m³/h)
- ΔP_total : افت فشار کل سیستم (Pa)
- η_fan : راندمان فن
- 102: ضریب تبدیل استاندارد
این فرمول یکی از اساسیترین فرمولهایی است که در بخش انتخاب مبدل باید ارائه شود و معمولاً کارفرما دقیقاً این داده را از طراح انتظار دارد.در برخی واحدهای صنعتی بزرگ، مبدل حرارتی هوا خنک افقی به علت توزیع مناسب جریان هوا و دسترسی آسانتر به تجهیزات، مورد استفاده قرار میگیرد.
ارتباط راندمان مبدل با افت فشار (Efficiency vs. Pressure Drop)
یک واقعیت کلیدی:
راندمان بیشتر تقریباً همیشه همراه با افت فشار بیشتر است.در کاربردهایی که محدودیت فضا و نیاز به راندمان بالا وجود دارد، مبدل حرارتی فین پلیت میتواند با افزایش سطح تبادل حرارت عملکرد مطلوبی ایجاد کند.
اما در محاسبات مهندسی، مهم این است که:
راندمان × هزینه انرژی تحمیلی از سمت فن → کمترین مقدار ممکن شود
به این ترکیب میگویند Energy-Optimized Selection.
- مبدل با راندمان ۷۵٪ ولی افت فشار ۲۵۰ Pa
- ممکن است بدتر از مبدل با راندمان ۶۲٪ و افت فشار ۷۰ Pa باشد
زیرا هزینه انرژی فن بازده حرارتی را میبلعد.
محاسبه صرفهجویی انرژی سالانه
صرفهجویی انرژی سالانه از رابطه تقریبی زیر به دست میآید:
نام فرمول: صرفهجویی انرژی سالانه
E_saved = Q × ρ × Cp × (T_out - T_in) × η_hex × h_year
پارامترها:
- Q: دبی هوای عبوری
- ρ: چگالی هوا
- Cp: گرمای ویژه
- η_hex: راندمان مبدل
- h_year: ساعات کارکرد سالانه
محاسبه بازگشت سرمایه (ROI)
ROI واقعی زمانی معتبر است که هزینه فن نیز وارد محاسبه شود.
نام فرمول: محاسبه
ROI ROI = (Cost_saved_per_year) / (Cost_hex + Cost_fan_extra)
در بسیاری از پروژهها، مهندسان فقط Cost_hex را لحاظ میکنند، اما طبق استانداردهای Eurovent و AMCA، افزایش اندازه فن باید در محاسبات اقتصادی دیده شود.در شرایطی که ظرفیت حرارتی بالا و مقاومت مکانیکی بیشتری مورد نیاز باشد، مبدل حرارتی دو لوله ای میتواند به عنوان یک راهکار صنعتی مورد استفاده قرار گیرد.
اهمیت اقلیم، رطوبت، الگوی بار و ساعات کارکرد
در انتخاب مبتنی بر سیستم باید:
- اقلیم خشک → تمرکز روی افت فشار و راندمان حرارتی
- اقلیم مرطوب → گرمای نهان مهمتر
- تهویه صنعتی → دوام، افت فشار، خوردگی
- ساختمان تجاری → مصرف سالانه، بازگشت سرمایه
اشتباهات رایج در انتخاب مبدل حرارتی هوا به هوا
- انتخاب فقط بر اساس راندمان کاتالوگی
- نادیده گرفتن راندمان فن
- تخمین اشتباه ساعات کارکرد
- نادیده گرفتن دمای محیط واقعی
- انتخاب بر اساس کمترین قیمت اولیه
- محاسبه نکردن ΔP_total
- استفاده نکردن از تحلیل ROI
محاسبات مهندسی انتخاب مبدل حرارتی هوا به هوا بر اساس افت فشار سیستم
وقتی قرار است یک مبدل حرارتی هوا به هوا برای سیستم تهویه یا فرآیند صنعتی انتخاب شود، مهمترین مسئله این است که مبدل را جدا از سیستم بررسی نکنیم. در واقع مبدل بخشی از یک شبکه شامل کانالها، فیلترها، فن، دمپرها و تجهیزات کنترلی است.برای کاربردهای دارای محدودیت ابعاد، مبدل حرارتی صفحه ای بریز - لحیمی به دلیل طراحی فشرده و بازده مناسب، گزینه قابل توجهی محسوب میشود.
به همین دلیل در طراحی حرفهای ابتدا باید افت فشار کل سیستم محاسبه شود و سپس بر اساس آن، فن و مبدل حرارتی انتخاب گردد.
مراحل استاندارد طراحی به صورت زیر است:
- تعیین دبی هوای سیستم
- محاسبه افت فشار کانالها
- محاسبه افت فشار فیلترها
- محاسبه افت فشار مبدل حرارتی
- جمعبندی افت فشار کل سیستم
- محاسبه توان مورد نیاز فن
- تحلیل مصرف انرژی سالانه
- بررسی بازگشت سرمایه
این روش در بسیاری از استانداردهای طراحی HVAC مانند ASHRAE و Eurovent نیز توصیه شده است.
مرحله اول — تعیین دبی هوای سیستم
اولین پارامتر طراحی، دبی جریان هوا است که معمولاً بر اساس بار حرارتی یا نیاز تهویه تعیین میشود.
فرمول پایه دبی هوا:
نام فرمول: محاسبه دبی جریان هوا
Q = V × Aتعریف پارامترها
- Q : دبی جریان هوا (m³/s)
- V : سرعت جریان هوا (m/s)
- A : سطح مقطع کانال (m²)
در سیستمهای تهویه ساختمان، معمولاً سرعت هوا بین 2 تا 6 متر بر ثانیه در نظر گرفته میشود.
بیشتر بخوانید: مبدل های حرارتی هواخنک؛ فناوری خنک سازی فرایندی در شرایط کم آبی
مرحله دوم — محاسبه افت فشار در کانالها
افت فشار کانال تابعی از سرعت هوا، طول کانال و ضریب اصطکاک است.
فرمول اصلی افت فشار:
نام فرمول: افت فشار اصطکاکی در کانال
ΔP = f × (L/D) × (ρV² / 2)
پارامترها:
- f : ضریب اصطکاک
- L : طول کانال
- D : قطر هیدرولیکی
- ρ : چگالی هوا
- V : سرعت هوا
در سیستمهای تهویه صنعتی، افت فشار کانالها معمولاً بین 0.6 تا 1.2 پاسکال بر متر در نظر گرفته میشود.در برخی طراحیهای دارای محدودیت افت فشار، مبدل حرارتی پوسته و لوله تک پاس انتخاب سادهتر و اقتصادیتری خواهد بود.
مرحله سوم — افت فشار فیلترهای هوا
فیلترها یکی از عوامل مهم افزایش افت فشار سیستم هستند. مقدار افت فشار به نوع فیلتر بستگی دارد.
جدول افت فشار انواع فیلتر هوا
| افت فشار نهایی (Pa) | افت فشار اولیه (Pa) | نوع فیلتر |
|---|---|---|
| 80 | 30 | پیش فیلتر G4 |
| 200 | 80 | فیلتر F7 |
| 500 | 250 | فیلتر HEPA |
در طراحی حرفهای باید افت فشار نهایی در نظر گرفته شود تا عملکرد فن در طول زمان پایدار باقی بماند.در بسیاری از فرآیندهای صنعتی، مبدل حرارتی پوسته و لوله به دلیل تحمل فشار بالا و انعطاف در طراحی، همچنان یکی از تجهیزات پرکاربرد است.

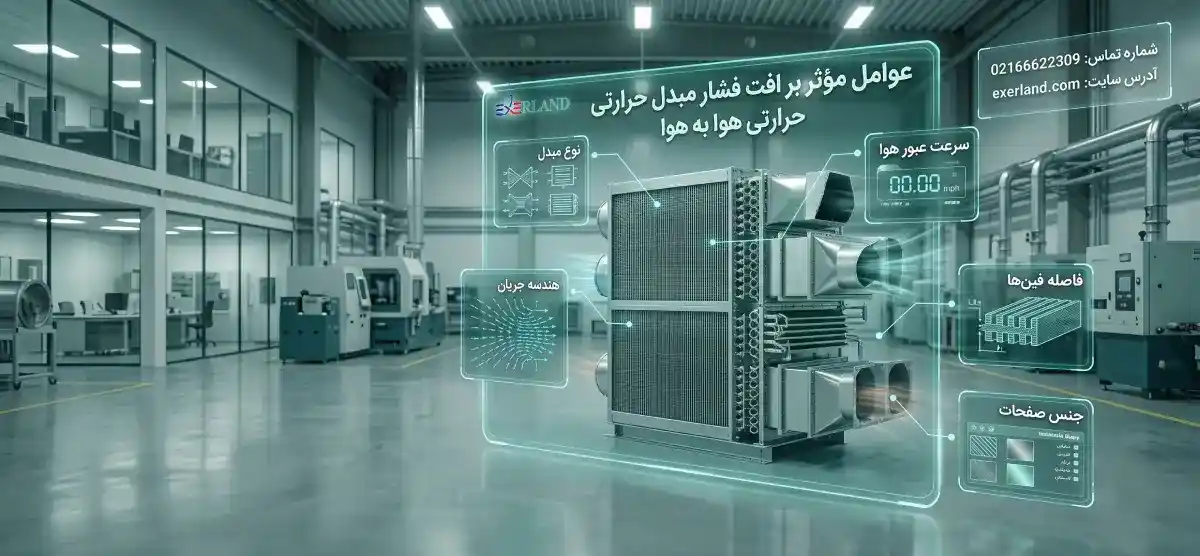

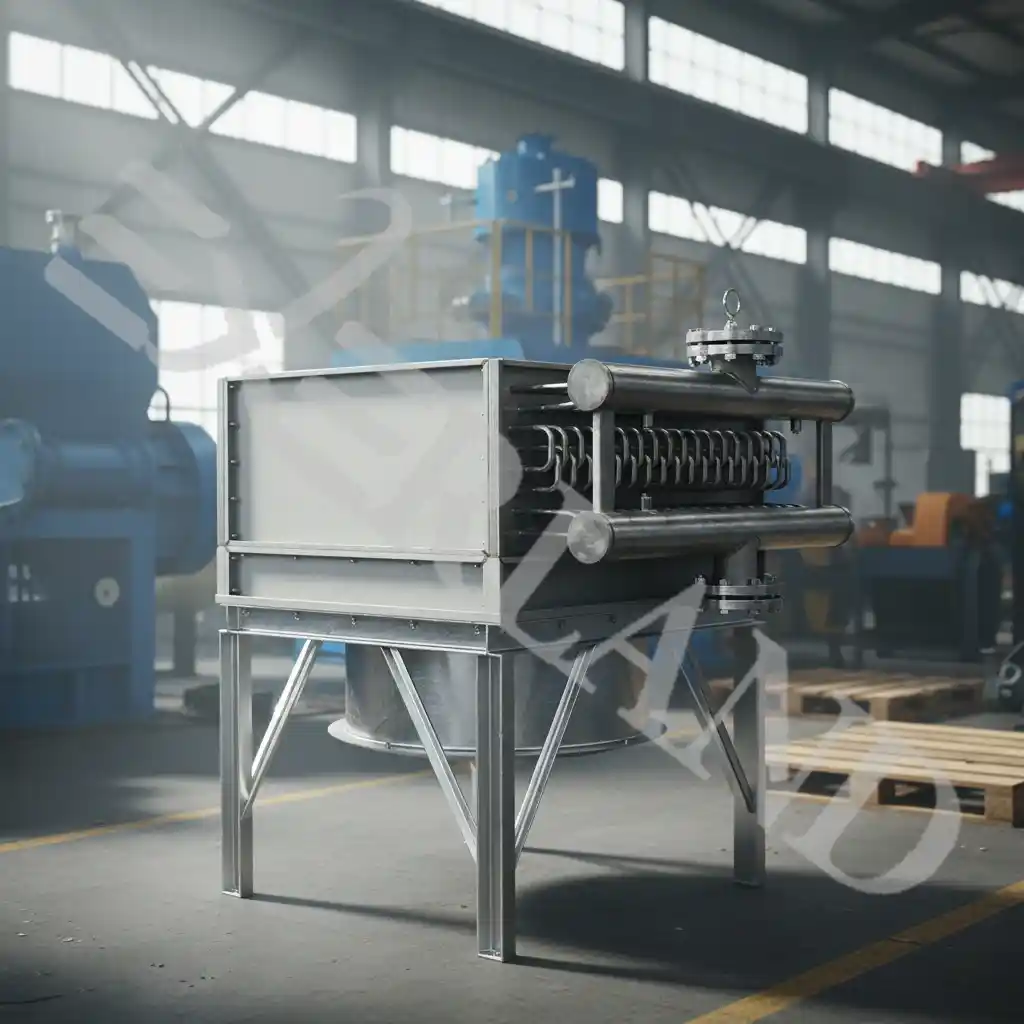

مرحله چهارم — افت فشار مبدل حرارتی هوا به هوا
افت فشار مبدل به عوامل زیر وابسته است:
- نوع مبدل
- فاصله فینها
- سرعت عبور هوا
- جنس صفحات
- هندسه جریان
جدول مقایسه افت فشار انواع مبدل هوا به هوا
| افت فشار معمول | راندمان حرارتی | نوع مبدل |
|---|---|---|
| 80 تا 250 Pa | 60% تا 80% | Plate Heat Exchanger |
| 100 تا 200 Pa | 70% تا 85% | Rotary Wheel |
| 40 تا 120 Pa | 45% تا 65% | Heat Pipe |
| 60 تا 150 Pa | 40% تا 55% | Run Around Coil |
این جدول نشان میدهد که راندمان بالاتر معمولاً همراه با افت فشار بیشتر است.
بیشتر بخوانید: تحلیل عملکرد انواع مبدل های حرارتی روغن
مرحله پنجم — محاسبه افت فشار کل سیستم
پس از محاسبه تمام اجزا، افت فشار کل به شکل زیر محاسبه میشود.
نام فرمول: افت فشار کل سیستم
ΔP_total = ΔP_duct + ΔP_filter + ΔP_hex + ΔP_fittings
مثال واقعی:
افت فشار کانال → 120 Pa
افت فشار فیلتر → 150 Pa
افت فشار مبدل → 180 Pa
افت فشار اتصالات → 50 Pa
بنابراین:
نام فرمول: مثال عددی افت فشارΔP_total = 120 + 150 + 180 + 50 ΔP_total = 500 Pa
مرحله ششم — محاسبه توان مورد نیاز فن
پس از تعیین افت فشار کل، باید توان فن محاسبه شود.
نام فرمول: توان فن
P = (Q × ΔP_total) / η
مثال عددی:
دبی هوا = 20000 m³/h
افت فشار = 500 Pa
راندمان فن = 0.65
نام فرمول: محاسبه توان فن مثال
P = (20000 × 500) / (3600 × 0.65) P ≈ 4.27 kW
این توان مستقیماً وارد محاسبات مصرف انرژی سالانه میشود.
بیشتر بخوانید: بررسی جامع انواع مبدل های حرارتی و نقش آنها در فرآیندهای صنعتی
مرحله هفتم — محاسبه مصرف انرژی فن در طول سال
مصرف انرژی سالانه فن به صورت زیر محاسبه میشود.
نام فرمول: مصرف انرژی سالانه فنE = P × h
که در آن:
- P : توان فن (kW)
- h : ساعات کارکرد سالانه
اگر سیستم روزانه 12 ساعت کار کند:
نام فرمول: مثال مصرف انرژی
h = 12 × 365 h = 4380 h
بنابراین:
نام فرمول: انرژی سالانه فن
E = 4.27 × 4380 E ≈ 18700 kWh/year
مرحله هشتم — تحلیل اقتصادی انتخاب مبدل
حال فرض کنیم دو گزینه مبدل وجود دارد:
جدول مقایسه دو مبدل
| مبدل B | مبدل A | پارامتر |
|---|---|---|
| 62% | 75% | راندمان |
| 90 Pa | 220 Pa | افت فشار |
| متوسط | بالاتر | قیمت |
اگرچه مبدل A راندمان بالاتری دارد، اما افت فشار آن باعث افزایش توان فن میشود.
در بسیاری از پروژهها تحلیل انرژی نشان میدهد که مبدل با افت فشار کمتر در طول عمر سیستم اقتصادیتر است.در برخی کاربردهای خاص انتقال انرژی، مبدل حرارتی لوله مارپیچ به دلیل ایجاد جریان یکنواخت و کاهش احتمال رسوبگذاری استفاده میشود.
مرحله نهم — تحلیل نقطه بهینه انرژی
برای انتخاب بهترین مبدل باید نموداری بین دو پارامتر رسم شود:
- محور افقی → افت فشار مبدل
- محور عمودی → مصرف انرژی کل سیستم
در این نمودار معمولاً یک نقطه بهینه وجود دارد که در آن:
- راندمان حرارتی مناسب است
- توان فن حداقل است
- مصرف انرژی سالانه کمینه میشود
این نقطه بهترین انتخاب مهندسی محسوب میشود.برای سیالاتی با ضریب انتقال حرارت پایین، مبدل حرارتی لوله ای پره دار میتواند باعث افزایش سطح مؤثر انتقال حرارت شود.
سناریوی واقعی طراحی (Case Study کاربردی)
در این مثال، یک سیستم تهویه هوای تازه را در نظر میگیریم که برای یک ساختمان اداری بزرگ طراحی شده است. هدف کارفرما:
- کاهش مصرف انرژی سوخت و برق
- استفاده از مبدل حرارتی هوا به هوا برای بازیافت انرژی
- محدود نگه داشتن افت فشار کل سیستم جهت استفاده از فنهای کوچکتر
- بازگشت سرمایه حداکثر در ۳ تا ۴ سال
شرایط طراحی:
- دبی هوای تازه: 15000 m³/h
- دمای هوای بیرون در زمستان: 0°C
- دمای هوای برگشتی از داخل: 22°C
- ساعات کارکرد سالانه سیستم: 4000 h
- قیمت متوسط انرژی: ترکیبی از گاز و برق (ما به صورت نسبی در ROI استفاده میکنیم)
در اینجا نشان میدهیم چطور همین اطلاعات ساده، با استفاده از رویکرد System-Based Selection تبدیل به یک انتخاب حرفهای و قابلدفاع در مقابل کارفرما میشود.در سرویسهای دارای سیالات با ویسکوزیته بالا، مبدل حرارتی اسپیرال میتواند موجب بهبود حرکت جریان و کاهش احتمال گرفتگی شود.
مرحله انتخاب نوع مبدل: مقایسه گزینههای اصلی
برای این پروژه، چهار گزینه مرسوم مبدل حرارتی هوا به هوا وجود دارد:
- مبدل صفحهای (Plate)
- مبدل دولولهای (Run Around Coil)
- مبدل چرخشی (Rotary Wheel)
- مبدل هیتپایپ (Heat Pipe)
برای ساختمان اداری، بهطور معمول مبدلهای صفحهای یا چرخشی بیشترین کاربرد را دارند. با توجه به حساسیت به نشتی و اختلاط هوا، فرض میکنیم اولویت با مبدل حرارتی صفحهای باشد.
جدول ۱ — مقایسه اولیه انواع مبدل برای پروژه موردنظر
| مناسب برای ساختمان اداری؟ | پیچیدگی نگهداری | احتمال اختلاط هوا | راندمان تقریبی | نوع مبدل |
|---|---|---|---|---|
| بله (رایج) | متوسط | بسیار کم | 60–80% | Plate |
| بستگی به پروژه | بالاتر | متوسط | 70–85% | Rotary Wheel |
| گاهی | پایین | بسیار کم | 45–65% | Heat Pipe |
| عمدتاً صنعتی | بالا (پمپ، کویل) | صفر (کاملاً جدا) | 40–55% | Run Around Coil |
بنابراین، گزینه اصلی ما یک Plate Heat Exchanger با راندمان حدودی 70% است، اما باید ببینیم افت فشار آن چقدر است و چگونه روی فن اثر میگذارد.
محاسبه ظرفیت حرارتی مورد نیاز مبدل
برای سادهسازی، از فرمول ظرفیت حرارتی استفاده میکنیم:
نام فرمول: ظرفیت حرارتی مبدل هوا به هوا
Q_heat = ρ × Cp × (Q_v / 3600) × ΔT
که در آن:
- ρ : چگالی هوا (تقریباً 1.2 kg/m³)
- Cp : گرمای ویژه هوا (تقریباً 1.005 kJ/kg.K)
- Q_v : دبی هوا (m³/h)
- ΔT : اختلاف دمای بین هوای داخل و خارج (K یا °C)
برای مثال:
- ΔT = 22 - 0 = 22 K
- Q_v = 15000 m³/h
اگر راندمان مبدل را 70% بگیریم، دمای هوای تازه بعد از مبدل میتواند تقریباً به حدود 15–16°C برسد. این یعنی بار گرمایش سیستم اصلی (بویلر یا هیتر) بهشدت کاهش مییابد.
بررسی دو انتخاب متفاوت از نظر افت فشار
حال دو مبدل صفحهای با مشخصات زیر را در نظر میگیریم:
جدول ۲ — مقایسه دو مبدل صفحهای (Plate Exchanger)
| مبدل Y | مبدل X | پارامتر |
|---|---|---|
| 64% | 72% | راندمان حرارتی |
| 90 Pa | 220 Pa | افت فشار در مسیر هوا |
| 80 واحد | 100 واحد | قیمت خرید مبدل |
| مشابه | مشابه | طول عمر مورد انتظار |
بهصورت تئوری مبدل X جذابتر است (راندمان بالاتر)، اما باید اثر افت فشار روی فن و انرژی را ببینیم.
بیشتر بخوانید: بررسی مبدل حرارتی هوا خنک و نقش آن در صنایع نفت و گاز
محاسبه توان فن برای دو سناریو
برای سادگی، فرض میکنیم سایر اجزا ثابت هستند و تنها تفاوت در افت فشار مبدل است.
فرضیات مشترک فن
- دبی: 15000 m³/h
- راندمان فن: 0.65
- افت فشار سایر بخشها (کانال، فیلتر، اتصالات): 300 Pa
۵.۱. محاسبه ΔP_total برای هر مبدل
برای مبدل X:
نام فرمول: افت فشار کل با مبدل
X ΔP_total_X = 300 + 220 ΔP_total_X = 520 Pa
برای مبدل Y:
نام فرمول: افت فشار کل با مبدل
Y ΔP_total_Y = 300 + 90 ΔP_total_Y = 390 Pa
۵.۲. محاسبه توان فن در هر حالت
فرمول:
نام فرمول: توان فن بر اساس دبی و افت فشار
P_fan = (Q_v × ΔP_total) / (η_fan × 3600)
برای مبدل X:
نام فرمول: توان فن با مبدل
X P_fan_X = (15000 × 520) / (0.65 × 3600) P_fan_X ≈ 3.33 kW
برای مبدل Y:
نام فرمول: توان فن با مبدل
Y P_fan_Y = (15000 × 390) / (0.65 × 3600) P_fan_Y ≈ 2.50 kW
اختلاف توان فن:
نام فرمول: اختلاف توان فن
ΔP_fan = P_fan_X - P_fan_Y ΔP_fan ≈ 0.83 kW
این یعنی انتخاب مبدل کاراتر (X) موجب افزایش دائمی حدود 0.8 کیلووات در مصرف توان فن میشود.
بیشتر بخوانید: مبدل های حرارتی هواخنک؛ فناوری خنک سازی فرایندی در شرایط کم آبی
برآورد مصرف انرژی سالانه فن برای دو گزینه
فرض ساعات کارکرد سالانه:
- h = 4000 ساعت در سال
نام فرمول: انرژی سالانه فن برای دو مبدل
E_X = P_fan_X × h E_Y = P_fan_Y × h
برای مبدل X:
نام فرمول: انرژی سالانه فن با مبدل
X E_X = 3.33 × 4000 E_X = 13320 kWh/year
برای مبدل Y:
نام فرمول: انرژی سالانه فن با مبدل
Y E_Y = 2.50 × 4000 E_Y = 10000 kWh/year
صرفاً بهخاطر افت فشار بیشتر مبدل X، حدود:
نام فرمول: افزایش انرژی مصرفی فن
ΔE_fan = 13320 - 10000 ΔE_fan = 3320 kWh/year
انرژی بیشتر مصرف میشود.
تحلیل ساده اقتصادی بین دو گزینه
حالا بهصورت مفهومی (نه با اعداد دقیق قیمت انرژی)، فرض کنیم:
- هر kWh برق مصرفی معادل یک هزینه مشخص برای کارفرماست
- مبدل X نسبت به Y حدود 20 واحد گرانتر است
- در عوض مبدل X بهدلیل راندمان 72% نسبت به 64%، سالانه مقدار بیشتری انرژی گرمایی ذخیره میکند
اینجاست که تحلیل سیستممحور اهمیتش دیده میشود:
- اگر اختلاف راندمان بین 72% و 64% منجر به صرفهجویی انرژی گرمایش بالاتر از 3320 kWh معادل هزینه برق فن شود، مبدل X اقتصادی است
- اگر این اختلاف راندمان نتواند هزینه افزایش مصرف برق فن را جبران کند، مبدل Y از نظر اقتصادی برتر خواهد بود
در پروژههای واقعی، مهندس طراح باید:
- صرفهجویی گرمایی ناشی از راندمان بالاتر مبدل را محاسبه کند
- انرژی اضافی مصرفشده توسط فن را محاسبه کند
- هر دو را به واحد پولی تبدیل کند
- سپس ROI را برای هر دو گزینه مقایسه کند
فرمول کلی ROI:
نام فرمول: محاسبه بازگشت سرمایه مبدل
ROI = (Saving_annual - Extra_fan_cost_annual) / Extra_capex
این رویکرد کاری است که یک مهندس مشاور حرفهای باید به کارفرما ارائه دهد.در شرایطی که افزایش زمان تماس سیال با سطح انتقال اهمیت داشته باشد، مبدل حرارتی پوسته و لوله دو پاس میتواند بازده حرارتی بیشتری ایجاد کند.
نمودار مفهومی انتخاب بر اساس افت فشار (توصیفی برای استفاده در سایت)
اگر بخواهی برای سایت یک نمودار ساده بکشی (مثلاً در اکسل یا با یک گرافیک):
- محور افقی: افت فشار مبدل (Pa)
- محور عمودی: انرژی کل مصرفی سیستم (kWh/year)
با ترسیم چند نقطه برای انواع مبدل و سناریوهای مختلف، ببین:
- در ابتدا با افزایش راندمان، انرژی کل کاهش مییابد
- اما بعد از یک نقطه، افزایش افت فشار باعث بالا رفتن انرژی مصرفی فن میشود
- بنابراین یک نقطه بهینه وجود دارد که انتخاب مهندسی در آن صورت میگیرد
این تصویر برای کارفرما بسیار قانعکننده است و نشان میدهد انتخاب مبدل فقط یک عدد راندمان نیست؛ بلکه نتیجه یک تحلیل بهینهسازی است.
چکلیست مهندسی انتخاب مبدل حرارتی هوا به هوا بر اساس افت فشار سیستم
این بخش را میتوانی بهصورت یک باکس یا لیست برجسته در صفحه قرار دهی؛ برای سئو بسیار مفید است چون کاربر واقعاً از آن استفاده میکند.برای کنترل تنشهای ناشی از تغییرات دمایی، مبدل حرارتی UTUBE در بسیاری از طراحیهای صنعتی استفاده میشود.
چکلیست ۱ — اطلاعات ورودی لازم
برای شروع طراحی، ابتدا این موارد را مشخص کن:
- دبی هوای تازه (m³/h)
- شرایط دمایی هوای بیرون و داخل
- ساعات کارکرد سالانه سیستم
- قیمت تقریبی انرژی (برق، گاز یا… )
- فضای فیزیکی در دسترس برای نصب مبدل و فن
- محدودیتهای نویز و سرعت هوا
چکلیست ۲ — محاسبات هیدرولیکی و آیرودینامیکی
- محاسبه افت فشار کانالها (با نرمافزار یا جداول اصطکاک)
- انتخاب و محاسبه افت فشار فیلترها (ابتدایی و نهایی)
- در نظر گرفتن اتصالات، دمپرها، دریچهها
- محاسبه افت فشار مبدل بر اساس کاتالوگ سازنده
- جمعبندی افت فشار کل سیستم
چکلیست ۳ — انتخاب فن بر اساس ΔP_total و Q
- محاسبه توان فن با فرمول استاندارد
- در نظر گرفتن راندمان فن واقعی، نه ایدهآل
- بررسی منحنی عملکرد فن و نقطه کاری (Duty Point)
- اطمینان از اینکه فن در ناحیه راندمان مناسب کار میکند
چکلیست ۴ — تحلیل انرژی و بازگشت سرمایه
- محاسبه ظرفیت گرمایی بازیافتی توسط مبدل
- محاسبه مصرف انرژی سالانه فن
- مقایسه چند مبدل با راندمان و افت فشار متفاوت
- تبدیل صرفهجویی انرژی به هزینه پولی
- محاسبه ROI برای هر گزینه و انتخاب بهترین سناریو
چکلیست ۵ — موارد اجرایی و نگهداری
- قابلیت دسترسی برای شستوشو و سرویس مبدل
- امکان بایپس در روزهای خاص (مثلاً آب و هوای مطبوع)
- در نظر گرفتن خوردگی در محیطهای صنعتی
- قابلیت توسعه یا تغییر در آینده
- هماهنگی با سیستم کنترل (BMS یا کنترلر مستقل)
