بررسی جامع انواع مبدل های حرارتی و نقش آن‌ها در فرآیندهای صنعتی

چرا مبدل‌های حرارتی در صنعت حیاتی هستند؟

در دنیای امروز، تقریباً هیچ فرایند صنعتی را نمی‌توان یافت که در آن مدیریت انرژی و کنترل دما نقش نداشته باشد. از پالایشگاه‌های نفت و گاز گرفته تا نیروگاه‌های تولید برق، صنایع غذایی، داروسازی و حتی سیستم‌های تهویه مطبوع، همگی به نوعی به انتقال حرارت وابسته هستند. در این میان، مبدل‌های حرارتی به عنوان قلب سیستم‌های تبادل انرژی حرارتی شناخته می‌شوند.

مبدل حرارتی یا Heat Exchanger تجهیزی است که برای انتقال گرما بین دو یا چند سیال با دماهای متفاوت، بدون تماس مستقیم آن‌ها طراحی شده است. این تعریف ساده در ظاهر، اما در عمل یکی از پیچیده‌ترین و مهم‌ترین بخش‌های طراحی فرآیندهای صنعتی را تشکیل می‌دهد.

هدف اصلی استفاده از این تجهیزات، افزایش بهره‌وری انرژی، کاهش اتلاف حرارت و بهینه‌سازی عملکرد سیستم‌های صنعتی است. در واقع، هرجا که نیاز به گرم کردن، سرد کردن یا بازیافت انرژی حرارتی وجود داشته باشد، مبدل حرارتی وارد عمل می‌شود.

مفهوم انتقال حرارت در مبدل‌های حرارتی

برای درک بهتر عملکرد مبدل‌های حرارتی، ابتدا باید مفهوم انتقال حرارت را شناخت. انتقال حرارت به سه روش اصلی انجام می‌شود:

1. هدایت (Conduction)
2. همرفت (Convection)
3. تابش (Radiation)

در اغلب مبدل‌های حرارتی صنعتی، دو مکانیزم هدایت و همرفت نقش اصلی را ایفا می‌کنند. سیالات گرم و سرد در دو مسیر جداگانه حرکت می‌کنند و انرژی حرارتی از طریق دیواره جداکننده بین آن‌ها منتقل می‌شود.

این فرآیند به گونه‌ای طراحی می‌شود که بیشترین میزان انتقال حرارت با کمترین اتلاف انرژی انجام گیرد. در طراحی‌های پیشرفته، پارامترهایی مانند ضریب انتقال حرارت کلی، سطح تبادل حرارتی و اختلاف دمای لگاریتمی نقش کلیدی دارند.

در میان انواع مختلف مبدل‌ها، مبدل های حرارتی صفحه ای (Plate Heat Exchangers) به دلیل استفاده از صفحات نازک فلزی با شیارهای خاص، سطح تبادل حرارت بسیار بالایی در حجم نسبتاً کوچک ایجاد می‌کنند. این شیارها باعث ایجاد جریان‌های آشفته حتی در دبی‌های نسبتاً پایین می‌شوند که به افزایش ضریب همرفت و در نتیجه بهبود راندمان انتقال حرارت کمک می‌کند؛ به همین دلیل این نوع مبدل‌ها در کاربردهایی که نیاز به انتقال حرارت مؤثر در فضای محدود وجود دارد، بسیار مورد توجه قرار می‌گیرند.

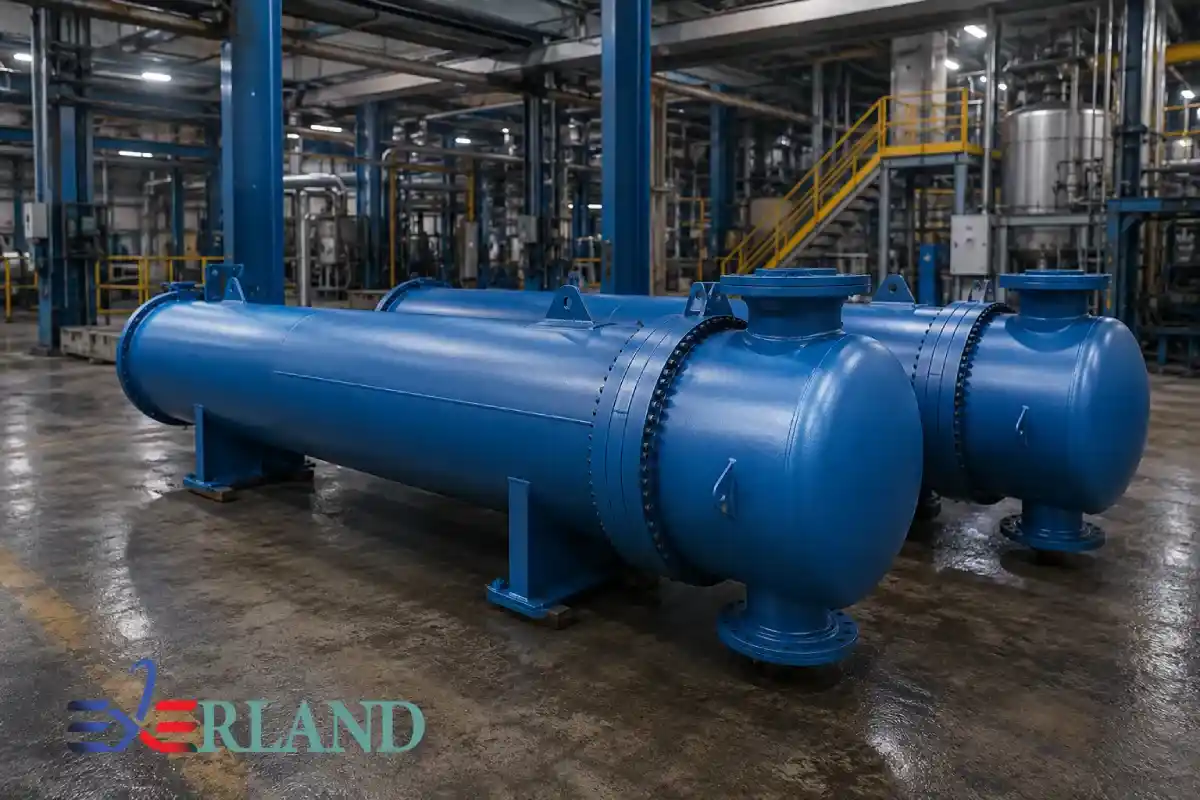

اهمیت مبدل‌های حرارتی در صنایع مختلف

مبدل‌های حرارتی در صنایع مختلف نقش‌های حیاتی و متفاوتی دارند. برخی از مهم‌ترین کاربردهای آن‌ها عبارتند از:

صنایع نفت، گاز و پتروشیمی

در این صنایع، مبدل‌های حرارتی برای گرم کردن خوراک، خنک‌سازی محصولات و بازیافت انرژی از جریان‌های داغ استفاده می‌شوند. بدون این تجهیزات، راندمان پالایشگاه‌ها به شدت کاهش می‌یابد.

 نیروگاه‌های تولید برق

در نیروگاه‌ها، بخار تولید شده باید پس از عبور از توربین‌ها خنک شود. این وظیفه بر عهده کندانسورها و مبدل‌های حرارتی است.

صنایع غذایی

در فرآیندهایی مانند پاستوریزه کردن شیر یا خنک‌سازی مواد غذایی، کنترل دقیق دما اهمیت بسیار بالایی دارد که توسط مبدل‌های حرارتی انجام می‌شود.

سیستم‌های HVAC

در سیستم‌های گرمایش، تهویه و تهویه مطبوع، مبدل‌های حرارتی نقش اساسی در تنظیم دمای محیط دارند.

نقش مبدل‌های حرارتی در بهینه‌سازی انرژی

یکی از مهم‌ترین اهداف استفاده از مبدل‌های حرارتی، افزایش بهره‌وری انرژی در سیستم‌های صنعتی است. در بسیاری از فرایندها، مقدار قابل توجهی از انرژی به صورت گرما هدر می‌رود. مبدل‌های حرارتی این انرژی را بازیافت کرده و دوباره وارد چرخه مصرف می‌کنند.

این موضوع نه تنها باعث کاهش هزینه‌های عملیاتی می‌شود، بلکه اثرات زیست‌محیطی ناشی از مصرف سوخت‌های فسیلی را نیز کاهش می‌دهد. به همین دلیل، در طراحی‌های مدرن صنعتی، استفاده از سیستم‌های بازیافت حرارت به یک استاندارد تبدیل شده است.

این رویکرد علاوه بر کاهش مصرف انرژی و هزینه‌های عملیاتی، نقش مهمی در کاهش انتشار آلاینده‌ها و اثرات زیست‌محیطی ناشی از مصرف سوخت‌های فسیلی دارد. به همین دلیل، در طراحی سیستم‌های صنعتی مدرن، استفاده از فناوری‌های بازیافت حرارت به یک اصل مهم مهندسی تبدیل شده است. در این میان، مبدل های حرارتی لوله ای (Shell and Tube Heat Exchangers) به دلیل استحکام مکانیکی بالا، قابلیت کار در فشار و دماهای مختلف و امکان استفاده در طیف گسترده‌ای از فرآیندهای صنعتی، یکی از رایج‌ترین گزینه‌ها برای بازیافت و انتقال حرارت در صنایع به شمار می‌روند.

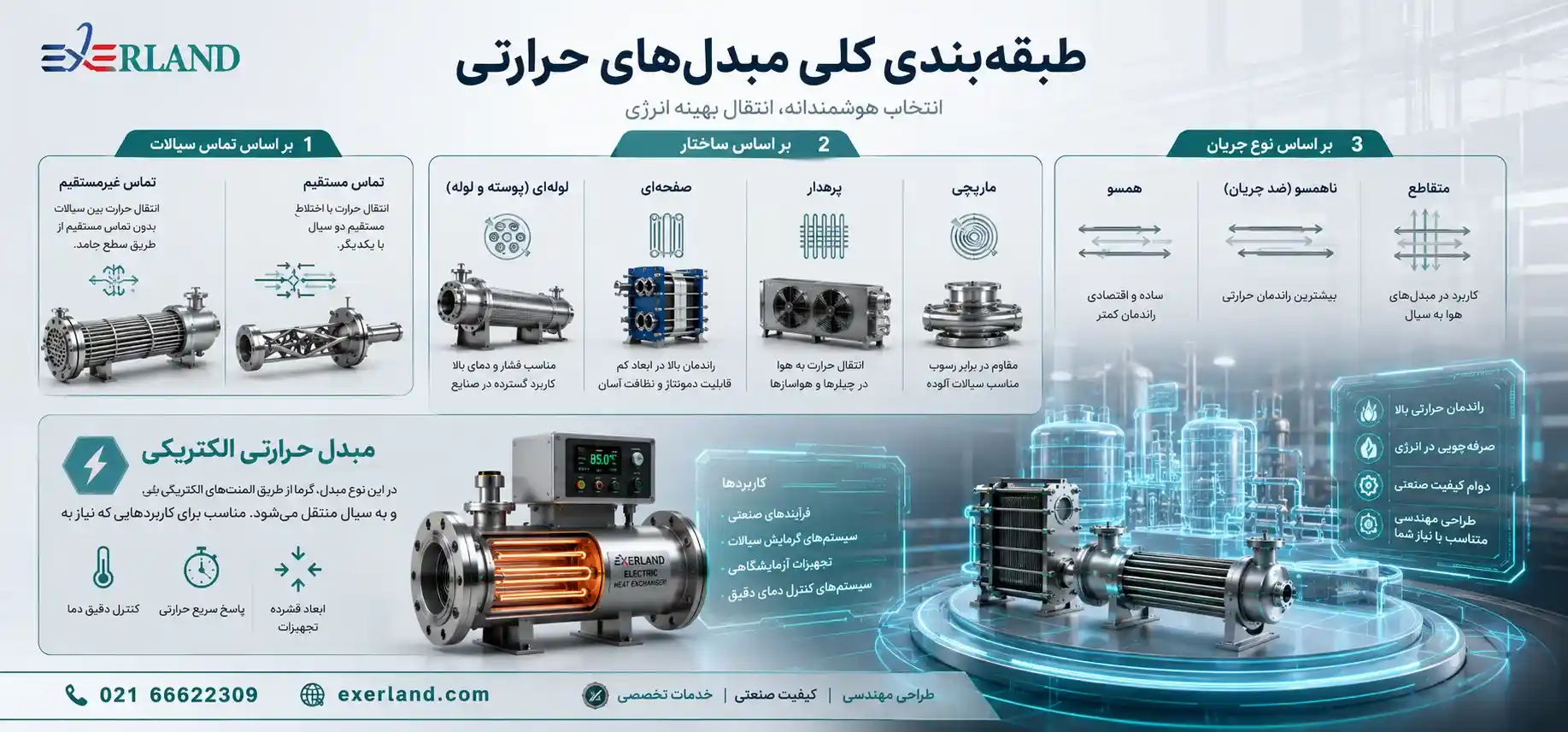

طبقه بندی کلی مبدل های حرارتی

مبدل‌های حرارتی را می‌توان بر اساس معیارهای مختلفی دسته‌بندی کرد، اما رایج‌ترین دسته‌بندی شامل موارد زیر است:

• مبدل‌های حرارتی بر اساس تماس مستقیم یا غیرمستقیم سیالات
• مبدل‌های حرارتی بر اساس ساختار (لوله‌ای، صفحه‌ای، پره‌دار و غیره)
• مبدل‌های حرارتی بر اساس نوع جریان (همسو، ناهمسو، متقاطع)

این طبقه‌بندی‌ها به مهندسان کمک می‌کند تا با توجه به عواملی مانند دما، فشار، نوع سیال، راندمان حرارتی و محدودیت‌های طراحی مناسب‌ترین نوع مبدل حرارتی را انتخاب کنند.

مبدل حرارتی الکتریکی نیز یکی از انواع تجهیزات انتقال انرژی حرارتی است که در آن گرما از طریق المنت‌های الکتریکی تولید و به سیال منتقل می‌شود. این نوع مبدل بیشتر در کاربردهایی استفاده می‌شود که نیاز به کنترل دقیق دما، پاسخ سریع حرارتی و ابعاد فشرده تجهیزات وجود دارد، مانند برخی فرآیندهای صنعتی، سیستم‌های گرمایش سیالات و تجهیزات آزمایشگاهی.

اهمیت طراحی مبدل حرارتی در مهندسی فرآیند

طراحی مبدل‌های حرارتی تنها به انتخاب یک تجهیز ساده محدود نمی‌شود. بلکه شامل تحلیل دقیق پارامترهایی مانند:

• نرخ جریان سیالات
• اختلاف دمای ورودی و خروجی
• خواص فیزیکی سیالات
• افت فشار مجاز
• راندمان انتقال حرارت

است. هرگونه اشتباه در طراحی می‌تواند منجر به کاهش راندمان، افزایش مصرف انرژی و حتی خرابی سیستم شود.

در مهندسی فرآیند، طراحی مبدل حرارتی یکی از حساس‌ترین مراحل است و معمولاً با استفاده از نرم‌افزارهای تخصصی طراحی حرارتی و تحلیل‌های عددی انجام می‌شود تا اطمینان حاصل شود که مبدل در شرایط واقعی بهره‌برداری عملکرد مطلوبی خواهد داشت. به‌عنوان نمونه، در مبدل های حرارتی مارپیچ (Spiral Heat Exchangers) طراحی هندسه کانال‌های مارپیچی اهمیت ویژه‌ای دارد، زیرا این آرایش باعث ایجاد جریان یکنواخت و کاهش نواحی مرده می‌شود، اما همزمان باید افت فشار و رفتار هیدرودینامیکی سیال به‌دقت کنترل شود تا عملکرد بهینه حاصل گردد.

نقش اقتصادی مبدل‌های حرارتی در صنعت

از دید اقتصادی، مبدل‌های حرارتی تأثیر مستقیم بر کاهش هزینه‌های عملیاتی دارند. با استفاده صحیح از این تجهیزات، می‌توان:

• مصرف انرژی را کاهش داد
• هزینه سوخت را کم کرد
• عمر تجهیزات را افزایش داد
• بهره‌وری کل سیستم را بالا برد

در بسیاری از پروژه‌های صنعتی، بازگشت سرمایه (ROI) مربوط به بهینه‌سازی مبدل‌های حرارتی بسیار سریع‌تر از سایر تجهیزات است.

به همین دلیل در بسیاری از پروژه‌های صنعتی، بهینه‌سازی و استفاده از مبدل های حرارتی لوله ای پره دار یکی از راهکارهای مؤثر برای مدیریت مصرف انرژی محسوب می‌شود و در مقایسه با بسیاری از تجهیزات دیگر، بازگشت سرمایه (ROI) آن در مدت زمان کوتاه‌تری محقق می‌شود.

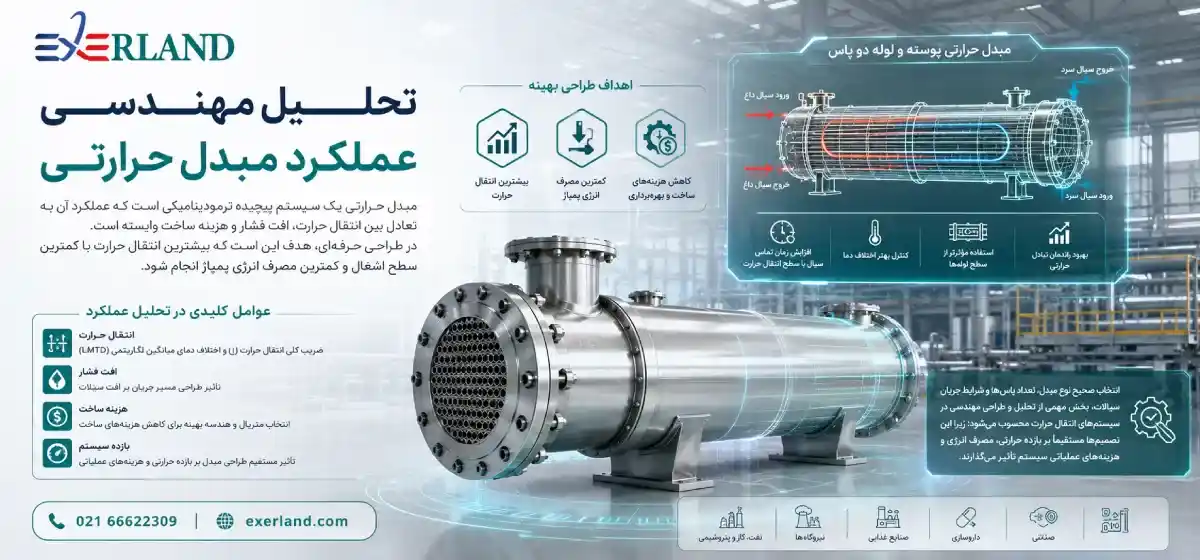

تحلیل مهندسی عملکرد مبدل حرارتی

از نگاه یک مهندس فرآیند، مبدل حرارتی تنها یک تجهیز مکانیکی نیست، بلکه یک سیستم پیچیده ترمودینامیکی است. عملکرد آن به تعادل بین انتقال حرارت، افت فشار و هزینه ساخت وابسته است.

در طراحی حرفه‌ای، هدف این است که بیشترین انتقال حرارت با کمترین سطح اشغال و کمترین مصرف انرژی پمپاژ انجام شود. این تعادل، اساس طراحی بهینه در مهندسی حرارت است.

یکی از پیکربندی‌های رایج در صنایع، مبدل حرارتی پوسته و لوله دو پاس است. در این نوع طراحی، سیال داخل لوله‌ها در دو مسیر رفت و برگشت حرکت می‌کند که باعث افزایش زمان تماس سیال با سطح انتقال حرارت و در نتیجه بهبود راندمان تبادل حرارتی می‌شود. این ساختار همچنین امکان کنترل بهتر اختلاف دما و استفاده مؤثرتر از سطح لوله‌ها را فراهم می‌کند.

به همین دلیل، انتخاب صحیح نوع مبدل، تعداد پاس‌ها و شرایط جریان سیالات، بخش مهمی از تحلیل و طراحی مهندسی در سیستم‌های انتقال حرارت محسوب می‌شود؛ زیرا این تصمیم‌ها مستقیماً بر بازده حرارتی، مصرف انرژی و هزینه‌های عملیاتی سیستم تأثیر می‌گذارند.

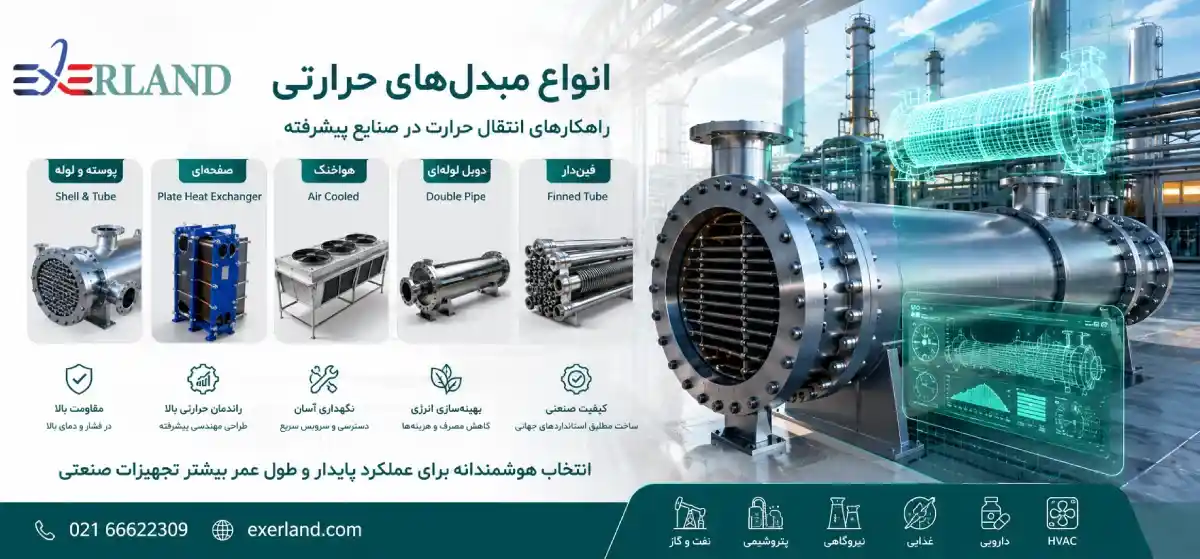

دسته بندی کلی انواع مبدل‌های حرارتی

مبدل های حرارتی معمولاً بر اساس ساختار و نحوه انتقال حرارت به چند گروه اصلی تقسیم می‌شوند:

• مبدل‌های حرارتی پوسته و لوله (Shell & Tube Heat Exchanger)
• مبدل‌های حرارتی صفحه‌ای (Plate Heat Exchanger)
• مبدل‌های حرارتی هواخنک (Air Cooled Heat Exchanger)
• مبدل‌های دوبل لوله‌ای (Double Pipe Heat Exchanger)
• مبدل‌های پره‌دار یا فین‌دار (Finned Tube Heat Exchanger)

هر یک از این مدل‌ها برای شرایط خاصی طراحی شده‌اند و انتخاب آن‌ها وابسته به دما، فشار، نوع سیال و محدودیت‌های اقتصادی است.

در این میان، مبدل حرارتی پوسته و لوله یکی از رایج‌ترین و پرکاربردترین انواع مبدل‌ها در صنایع نفت، گاز، پتروشیمی، نیروگاهی و فرآیندی است. این نوع مبدل به دلیل استحکام مکانیکی بالا، قابلیت کار در فشار و دمای زیاد و همچنین انعطاف‌پذیری در طراحی، جایگاه ویژه‌ای در میان تجهیزات انتقال حرارت دارد.

سایر مدل‌ها نیز هرکدام مزایای خاص خود را دارند؛ برای مثال مبدل‌های صفحه‌ای برای فضاهای محدود و راندمان بالا مناسب‌اند، مبدل‌های هواخنک در شرایط کمبود آب کاربرد دارند، مبدل‌های دوبل لوله‌ای برای ظرفیت‌های پایین‌تر استفاده می‌شوند و مبدل‌های فین‌دار برای افزایش سطح انتقال حرارت در سیالات گازی بسیار مؤثر هستند.

در نهایت، انتخاب نوع مناسب مبدل حرارتی به عواملی مانند دما، فشار، نوع سیال، میزان انتقال حرارت مورد نیاز و محدودیت‌های اقتصادی بستگی دارد و بررسی دقیق این پارامترها نقش مهمی در طراحی بهینه سیستم خواهد داشت.

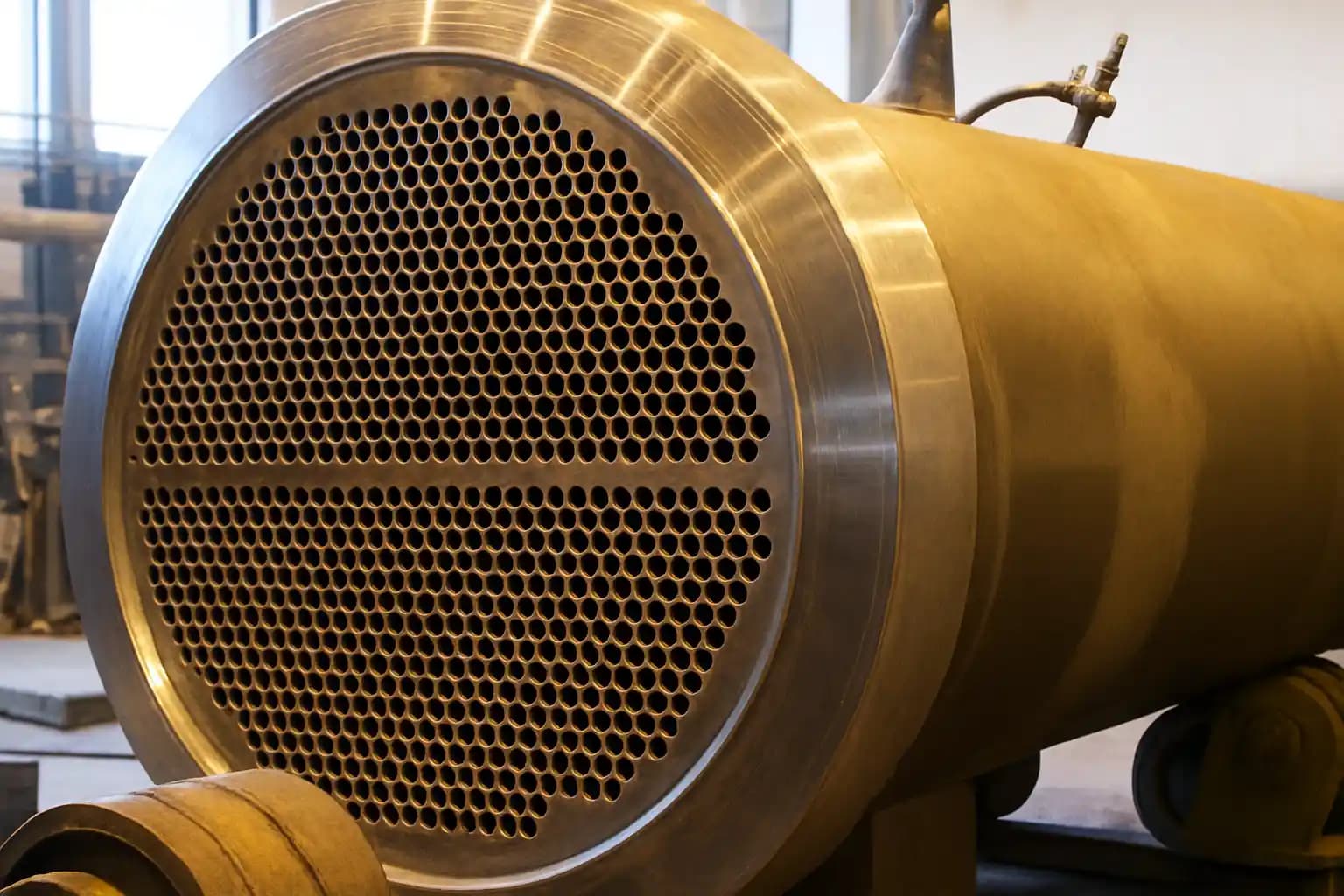

 مبدل حرارتی پوسته و لوله (Shell & Tube)

این نوع مبدل یکی از رایج‌ترین و صنعتی‌ترین انواع مبدل‌های حرارتی در جهان است. ساختار آن شامل یک پوسته بزرگ و مجموعه‌ای از لوله‌های داخلی است که سیالات گرم و سرد در دو مسیر جداگانه حرکت می‌کنند.

ویژگی‌ها:

• مناسب برای فشار و دمای بالا
• تعمیر و نگهداری آسان
• قابلیت استفاده در صنایع سنگین

کاربردها:

• پالایشگاه نفت
• پتروشیمی
• نیروگاه‌ها

 مبدل حرارتی صفحه‌ای (Plate Heat Exchanger)

این نوع مبدل از صفحات فلزی نازک تشکیل شده است که به‌صورت لایه‌ای روی یکدیگر قرار می‌گیرند و میان آن‌ها کانال‌هایی برای عبور سیالات گرم و سرد ایجاد می‌شود. طراحی صفحات به گونه‌ای است که سطح تماس مؤثر میان سیالات افزایش یابد و جریان به حالت متلاطم نزدیک شود، که این امر باعث افزایش ضریب انتقال حرارت و بهبود راندمان حرارتی سیستم می‌گردد. به دلیل همین ویژگی‌ها، مبدل حرارتی صفحه ای (Plate Heat Exchanger) قادر است در حجم نسبتاً کوچک، سطح انتقال حرارت بالایی فراهم کند و عملکرد حرارتی مؤثری ارائه دهد.

ویژگی‌ها:

• راندمان حرارتی بسیار بالا
• ابعاد کوچک‌تر نسبت به نوع پوسته و لوله
• مناسب برای سیالات تمیز

کاربردها:

• صنایع غذایی
• داروسازی
• سیستم‌های HVAC

مبدل حرارتی هواخنک (Air Cooled Heat Exchanger)

ویژگی‌ها:

• عدم نیاز به آب خنک‌کننده
• مناسب مناطق خشک
• هزینه نگهداری پایین‌تر در برخی شرایط

کاربردها:

• صنایع نفت و گاز در مناطق کم‌آب
• واحدهای صنعتی روباز

 مبدل حرارتی دوبل لوله‌ای (Double Pipe)

این ساده‌ترین نوع مبدل حرارتی است که از دو لوله هم‌مرکز تشکیل شده است. یک سیال در لوله داخلی و دیگری در فضای بین دو لوله جریان دارد.

ویژگی‌ها:

• طراحی ساده
• هزینه پایین
• مناسب برای ظرفیت‌های کوچک

کاربردها:

• آزمایشگاه‌ها
• فرآیندهای کوچک صنعتی

 مبدل حرارتی فین‌دار (Finned Tube)

در این نوع مبدل، سطح خارجی لوله‌ها با پره (Fin) افزایش یافته تا انتقال حرارت بهتر انجام شود، مخصوصاً زمانی که یکی از سیالات گاز باشد.

ویژگی‌ها:

• افزایش سطح انتقال حرارت
• مناسب برای گازها
• راندمان بالا در سیستم‌های هوا

کاربردها:

• سیستم‌های تهویه
• صنایع شیمیایی
• نیروگاه‌ها

مقایسه انواع مبدل‌های حرارتی

تحلیل تفاوت انواع مبدل حرارتی

از دید مهندسی، تفاوت اصلی این مبدل‌ها در سه عامل کلیدی خلاصه می‌شود:

1. سطح انتقال حرارت
2. افت فشار جریان
3. هزینه سرمایه‌گذاری و بهره‌برداری

مقایسه راندمان انواع مبدل حرارتی

در تحلیل‌های مهندسی معمولاً راندمان انواع مبدل‌ها به صورت زیر مقایسه می‌شود:

• صفحه‌ای: بیشترین راندمان
• فین‌دار: راندمان بالا در گازها
• پوسته و لوله: راندمان متوسط اما پایدار
• هواخنک: راندمان متوسط با وابستگی به شرایط محیطی
• دوبل لوله‌ای: کمترین راندمان ولی ساده‌ترین ساختار

انتخاب مبدل حرارتی در طراحی صنعتی

انتخاب مبدل حرارتی یک تصمیم چندمعیاره است و تنها به راندمان محدود نمی‌شود. مهندس طراح باید موارد زیر را در نظر بگیرد:

• نوع سیال (مایع یا گاز)
• خورندگی سیال
• فشار و دمای کاری
• محدودیت فضا
• هزینه سرمایه‌گذاری
• هزینه تعمیرات و نگهداری

در بسیاری از پروژه‌های صنعتی، انتخاب اشتباه مبدل می‌تواند هزینه‌های عملیاتی را تا چندین برابر افزایش دهد.

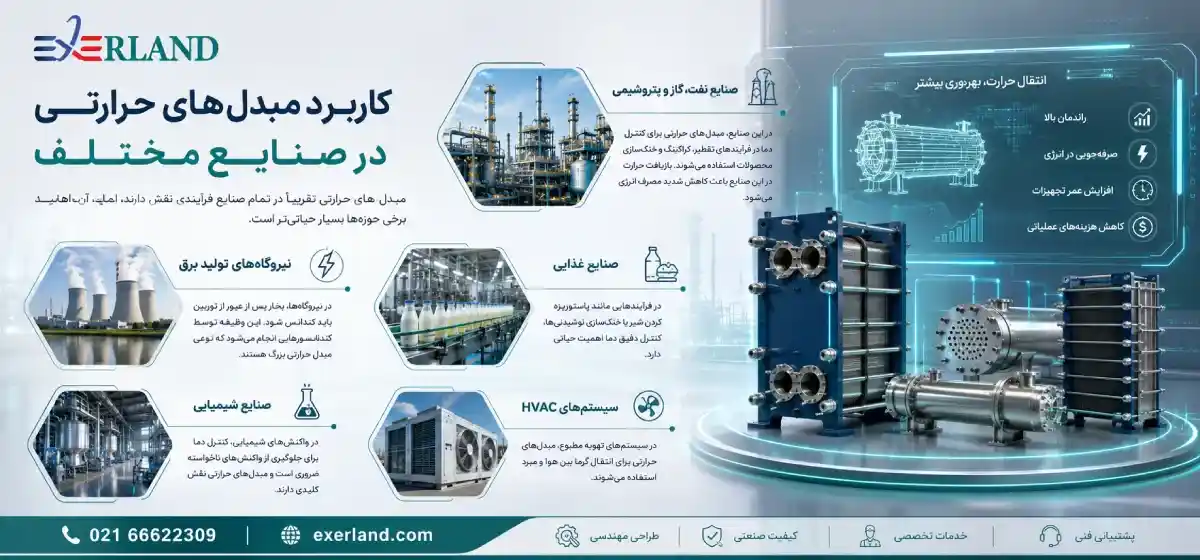

کاربرد مبدل‌های حرارتی در صنایع مختلف

مبدل‌های حرارتی تقریباً در تمام صنایع فرآیندی نقش دارند، اما اهمیت آن‌ها در برخی حوزه‌ها بسیار حیاتی‌تر است.

صنایع نفت، گاز و پتروشیمی

در این صنایع، مبدل‌های حرارتی برای کنترل دما در فرآیندهای تقطیر، کراکینگ و خنک‌سازی محصولات استفاده می‌شوند. بازیافت حرارت در این صنایع باعث کاهش شدید مصرف انرژی می‌شود.

نیروگاه‌های تولید برق

در نیروگاه‌ها، بخار پس از عبور از توربین باید کندانس شود. این وظیفه توسط کندانسورهایی انجام می‌شود که نوعی مبدل حرارتی بزرگ هستند.

صنایع غذایی

در فرآیندهایی مانند پاستوریزه کردن شیر یا خنک‌سازی نوشیدنی‌ها، کنترل دقیق دما اهمیت حیاتی دارد.

صنایع شیمیایی

در واکنش‌های شیمیایی، کنترل دما برای جلوگیری از واکنش‌های ناخواسته ضروری است و مبدل‌های حرارتی نقش کلیدی دارند.

سیستم‌های HVAC

در سیستم‌های تهویه مطبوع، مبدل‌های حرارتی برای انتقال گرما بین هوا و مبرد استفاده می‌شوند.

اصول طراحی مبدل‌های حرارتی

پارامترهای اصلی طراحی:

• دمای ورودی و خروجی سیالات
• دبی جرمی
• ضریب انتقال حرارت کلی (U)
• سطح انتقال حرارت (A)
• اختلاف دمای میانگین لگاریتمی (LMTD)

هدف اصلی طراحی، رسیدن به بیشترین انتقال حرارت با کمترین هزینه و حداقل افت فشار است.

جریان سیالات در مبدل حرارتی

در هر مبدل حرارتی، دو جریان اصلی وجود دارد:

• سیال گرم (Hot Fluid)
• سیال سرد (Cold Fluid)

این دو سیال بدون تماس مستقیم، از طریق دیواره فلزی انرژی حرارتی را تبادل می‌کنند. مسیر حرکت این سیالات یکی از مهم‌ترین عوامل تعیین راندمان است.

در مبدل‌های حرارتی، دو سیال بدون تماس مستقیم با یکدیگر و از طریق یک دیواره فلزی، انرژی حرارتی را تبادل می‌کنند. کیفیت و میزان این انتقال حرارت به عواملی مانند اختلاف دما، جنس سطح انتقال حرارت و نحوه جریان سیالات وابسته است. در این میان، مسیر حرکت سیالات یکی از مهم‌ترین پارامترهای مؤثر بر راندمان مبدل به شمار می‌رود؛ زیرا آرایش جریان می‌تواند تأثیر مستقیمی بر میزان انتقال حرارت، افت فشار و عملکرد کلی سیستم داشته باشد.

انتخاب صحیح الگوی جریان، اعم از جریان همسو، غیرهمسو یا متقاطع، با توجه به شرایط فرآیندی انجام می‌شود تا بیشترین بازده حرارتی و کمترین اتلاف انرژی حاصل گردد. همچنین طراحی مناسب مسیر عبور سیال می‌تواند موجب کاهش رسوب‌گذاری، افزایش پایداری عملکرد و بهبود عمر مفید تجهیز شود.

در میان انواع مختلف مبدل‌ها، مبدل حرارتی صفحه ای بریز یا لحیمی (Brazed Plate Heat Exchanger) به دلیل طراحی فشرده، راندمان حرارتی بالا و ابعاد کم، کاربرد گسترده‌ای در صنایع برودتی، تهویه مطبوع، صنایع غذایی و سیستم‌های گرمایشی دارد. در این نوع مبدل، صفحات فلزی نازک به وسیله لحیم‌کاری به یکدیگر متصل می‌شوند و با ایجاد جریان متلاطم، انتقال حرارت با راندمان بسیار بالا انجام می‌گیرد. ساختار فشرده و عدم نیاز به گسکت نیز باعث کاهش نشتی و افزایش قابلیت اطمینان این تجهیزات در فشارها و دماهای مختلف می‌شود.

انواع آرایش جریان:

جریان همسو (Parallel Flow)

در این حالت هر دو سیال در یک جهت حرکت می‌کنند.

ویژگی‌ها:

• اختلاف دما سریع کاهش می‌یابد
• راندمان کمتر نسبت به سایر حالت‌ها
• طراحی ساده‌تر

جریان ناهمسو (Counter Flow)

سیالات در خلاف جهت هم حرکت می‌کنند.

ویژگی‌ها:

• بیشترین راندمان انتقال حرارت
• استفاده گسترده در صنعت
• اختلاف دمای مؤثر بیشتر

جریان متقاطع (Cross Flow)

سیالات به صورت عمود بر هم حرکت می‌کنند.

ویژگی‌ها:

• رایج در مبدل‌های هواخنک
• طراحی فشرده
• راندمان متوسط

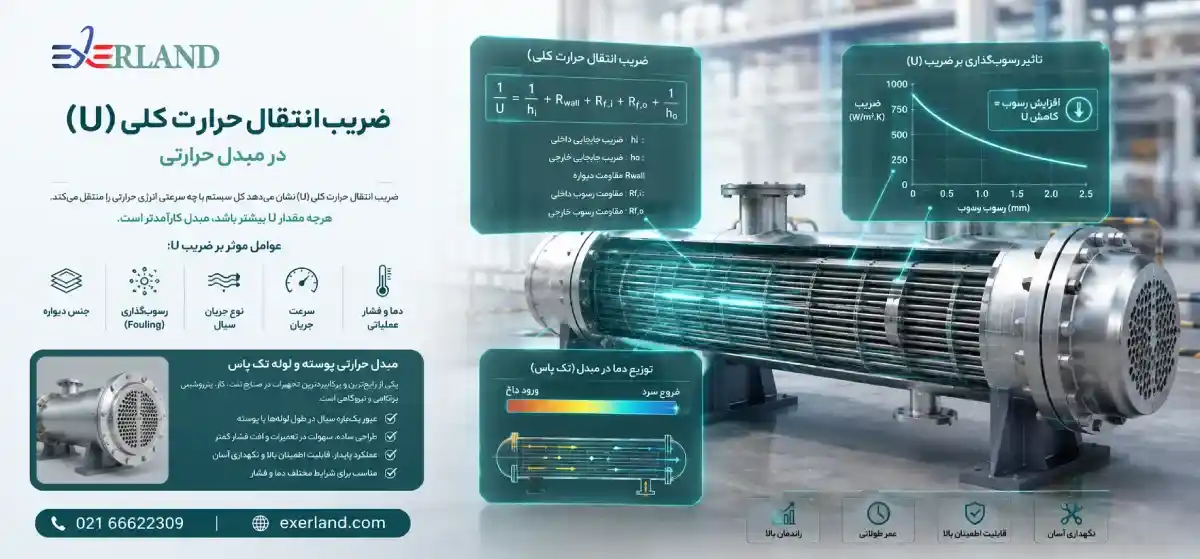

ضریب انتقال حرارت کلی (U) در مبدل حرارتی

یکی از مهم‌ترین پارامترهای طراحی مبدل حرارتی، ضریب انتقال حرارت کلی است که نشان می‌دهد کل سیستم با چه سرعتی انرژی حرارتی را منتقل می‌کند.

هرچه مقدار U بیشتر باشد، مبدل کارآمدتر است. این ضریب تحت تأثیر موارد زیر قرار می‌گیرد:

• جنس دیواره
• رسوب‌گذاری (Fouling)
• نوع جریان سیال
• سرعت جریان

در میان انواع مختلف مبدل‌ها، مبدل حرارتی پوسته و لوله تک پاس یکی از رایج‌ترین و پرکاربردترین تجهیزات در صنایع نفت، گاز، پتروشیمی و نیروگاهی به شمار می‌رود. در این نوع مبدل، سیال تنها یک‌بار در طول لوله‌ها یا پوسته عبور می‌کند که این ساختار موجب سادگی طراحی، سهولت تعمیرات و افت فشار کمتر می‌شود. مبدل‌های تک‌پاس معمولاً در کاربردهایی استفاده می‌شوند که نیاز به عملکرد پایدار، قابلیت اطمینان بالا و نگهداری آسان وجود دارد و به دلیل انعطاف‌پذیری در طراحی، برای شرایط مختلف دما و فشار گزینه‌ای مناسب محسوب می‌شوند.

مقاومت حرارتی در مبدل‌ها

در مسیر انتقال حرارت، چندین مقاومت وجود دارد که باعث کاهش راندمان می‌شوند:

• مقاومت فیلم سیال گرم
• مقاومت دیواره فلزی
• مقاومت فیلم سیال سرد
• رسوب‌ها و آلودگی‌ها

این مقاومت‌ها به صورت سری عمل می‌کنند و مجموع آن‌ها تعیین‌کننده عملکرد نهایی سیستم است.

هر یک از این لایه‌ها به‌عنوان یک مانع حرارتی عمل می‌کنند و مجموع آن‌ها، مقاومت نهایی سیستم در برابر انتقال حرارت را تشکیل می‌دهد. از آنجا که این مقاومت‌ها به‌صورت سری عمل می‌کنند، افزایش هرکدام از آن‌ها می‌تواند باعث کاهش ضریب انتقال حرارت کلی و افت راندمان مبدل شود. به همین دلیل، انتخاب متریال مناسب، کنترل کیفیت سیالات، کاهش رسوب‌گذاری و طراحی صحیح مسیر جریان از مهم‌ترین عوامل در بهینه‌سازی عملکرد مبدل‌های حرارتی به شمار می‌روند.

در این میان، مبدل حرارتی هوا خنک عمودی به‌عنوان یکی از تجهیزات پرکاربرد در صنایع نفت، گاز و پتروشیمی، به‌ویژه در محیط‌هایی با محدودیت منابع آبی، مورد استفاده قرار می‌گیرد. در این نوع مبدل، جریان هوا به‌صورت عمودی از میان فین‌ها و لوله‌ها عبور کرده و باعث خنک‌سازی سیال می‌شود. طراحی عمودی این تجهیزات علاوه بر بهبود گردش هوا و کاهش اشغال فضای افقی، می‌تواند دسترسی مناسب‌تری برای تعمیرات و نگهداری فراهم کرده و عملکرد پایدار سیستم را در شرایط عملیاتی مختلف تضمین کند.

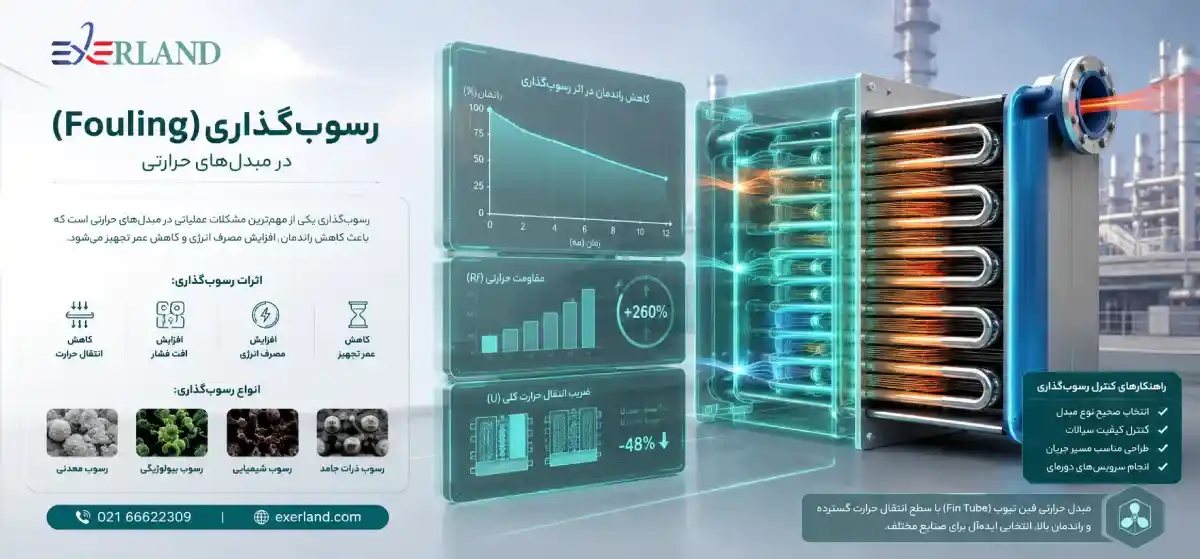

رسوب‌گذاری (Fouling) در مبدل‌های حرارتی

رسوب‌گذاری (Fouling) یکی از مهم‌ترین و رایج‌ترین مشکلات عملیاتی در مبدل‌های حرارتی به شمار می‌رود که می‌تواند تأثیر قابل‌توجهی بر راندمان و عملکرد سیستم داشته باشد. تشکیل رسوبات، آلودگی‌ها و لایه‌های ناخواسته بر روی سطوح انتقال حرارت، موجب افزایش مقاومت حرارتی و کاهش ضریب انتقال حرارت کلی می‌شود؛ در نتیجه، مبدل برای دستیابی به ظرفیت حرارتی موردنظر به مصرف انرژی بیشتری نیاز خواهد داشت.

اثرات آن:

• کاهش انتقال حرارت
• افزایش افت فشار
• افزایش مصرف انرژی
• کاهش عمر تجهیز

انواع Fouling:

• رسوب معدنی
• رسوب بیولوژیکی
• رسوب شیمیایی
• رسوب ذرات جامد

علاوه بر کاهش راندمان، رسوب‌گذاری می‌تواند باعث افزایش افت فشار، کاهش دبی جریان، بالا رفتن هزینه‌های تعمیرات و نگهداری و حتی توقف ناخواسته تجهیزات در فرآیندهای صنعتی شود. به همین دلیل، انتخاب صحیح نوع مبدل، کنترل کیفیت سیالات، طراحی مناسب مسیر جریان و انجام سرویس‌های دوره‌ای، نقش مهمی در کاهش اثرات رسوب‌گذاری دارند.

در این میان، مبدل حرارتی فین تیوب (Fin Tube Heat Exchanger) به دلیل سطح انتقال حرارت گسترده و راندمان بالا، یکی از تجهیزات پرکاربرد در صنایع مختلف محسوب می‌شود. در این نوع مبدل، استفاده از فین‌ها بر روی سطح لوله‌ها موجب افزایش سطح تماس با هوا و بهبود انتقال حرارت می‌شود. مبدل‌های فین تیوب به‌ویژه در سیستم‌های تهویه مطبوع، صنایع نیروگاهی، پتروشیمی و تجهیزات هواخنک کاربرد فراوانی دارند و طراحی مناسب آن‌ها می‌تواند تا حد زیادی اثرات ناشی از رسوب‌گذاری و افت عملکرد حرارتی را کاهش دهد.

عدد رینولدز و نقش آن در طراحی مبدل

جریان سیال می‌تواند لایه‌ای یا آشفته باشد و این موضوع تأثیر مستقیم بر انتقال حرارت دارد.

• Re پایین → جریان لایه‌ای → انتقال حرارت ضعیف
• Re بالا → جریان آشفته → انتقال حرارت قوی

در طراحی صنعتی، معمولاً هدف ایجاد جریان آشفته است.

بیشتر بخوانید: مبدل های حرارتی بخار در کاربردهای صنعتی؛ هسته اصلی سامانه های گرمایش فرایندی

سطح انتقال حرارت واقعی در برابر سطح اسمی

در طراحی واقعی، سطح تئوری با سطح واقعی تفاوت دارد زیرا:

• رسوب‌گذاری
• تغییر خواص سیال
• افت راندمان در طول زمان

باعث کاهش عملکرد واقعی می‌شوند. بنابراین مهندس باید همیشه یک ضریب اطمینان در طراحی در نظر بگیرد.

مفهوم Pinch Point در مبدل‌های حرارتی

رابطه سطح انتقال حرارت، راندمان و هزینه

در مهندسی مبدل حرارتی همیشه یک رابطه سه‌گانه وجود دارد:

• افزایش سطح → افزایش راندمان
• افزایش سطح → افزایش هزینه
• افزایش سطح → افزایش افت فشار

بنابراین طراحی بهینه یعنی پیدا کردن نقطه تعادل اقتصادی و فنی.

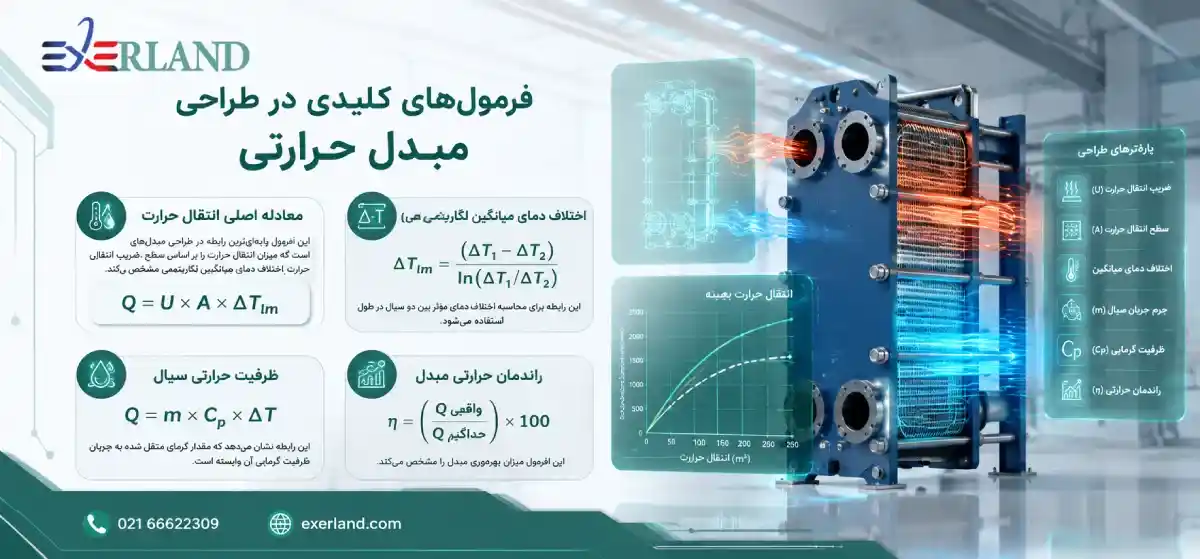

فرمول‌های کلیدی در طراحی مبدل حرارتی

معادله اصلی انتقال حرارت

این فرمول پایه‌ای‌ترین رابطه در طراحی مبدل‌های حرارتی است که میزان انتقال حرارت را بر اساس سطح، ضریب انتقال حرارت و اختلاف دمای میانگین لگاریتمی مشخص می‌کند.

 Q = U × A × ΔTlm

اختلاف دمای میانگین لگاریتمی (LMTD)

ΔTlm = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)

این رابطه برای محاسبه اختلاف دمای مؤثر بین دو سیال در طول مبدل استفاده می‌شود.

ظرفیت حرارتی سیال

Q = m × Cp × ΔT

این رابطه نشان می‌دهد که مقدار گرمای منتقل شده به جرم جریان و ظرفیت گرمایی آن وابسته است.

 راندمان حرارتی مبدل

 η = (Q واقعی / Q حداکثر) × 100

این فرمول میزان بهره‌وری مبدل را مشخص می‌کند.

بیشتر بخوانید: تحلیل عملکرد مبدل حرارتی روغن به هوا در سیستم های هیدرولیک و صنایع فلزی سنگین

تحلیل مهندسی عملکرد مبدل‌ها

در طراحی واقعی، عملکرد مبدل حرارتی تنها به انتقال گرما محدود نمی‌شود. مهندس باید همزمان سه عامل مهم را کنترل کند:

انتقال حرارت

افزایش سطح تماس و ضریب انتقال حرارت برای بهبود راندمان.

 افت فشار

افزایش بیش از حد افت فشار باعث افزایش مصرف انرژی پمپ‌ها می‌شود.

هزینه اقتصادی

طراحی باید از نظر اقتصادی توجیه‌پذیر باشد.

در عمل این سه عامل معمولاً با یکدیگر در تضاد هستند. به عنوان مثال در مبدل حرارتی دو لوله ای افزایش تعداد لوله‌ها می‌تواند انتقال حرارت را افزایش دهد، اما در عین حال ممکن است باعث افزایش افت فشار و هزینه ساخت شود. بنابراین هدف اصلی در طراحی مبدل‌های حرارتی رسیدن به بهترین تعادل میان انتقال حرارت مناسب، افت فشار قابل قبول و هزینه اقتصادی بهینه است.

نمودار مفهومی عملکرد مبدل حرارتی

در تحلیل‌های صنعتی معمولاً رابطه زیر مشاهده می‌شود:

• با افزایش سطح انتقال حرارت → راندمان افزایش می‌یابد
• اما همزمان → هزینه ساخت و افت فشار افزایش پیدا می‌کند
• بنابراین یک نقطه بهینه طراحی وجود دارد که بهترین عملکرد اقتصادی را ارائه می‌دهد

  ---

نقش نرم افزارها در طراحی مبدل‌های حرارتی

در پروژه‌های صنعتی واقعی، طراحی دستی کافی نیست و از نرم‌افزارهای تخصصی استفاده می‌شود:

• Aspen HYSYS
• Aspen EDR
• HTRI
• MATLAB برای مدل‌سازی حرارتی

این نرم‌افزارها امکان شبیه‌سازی دقیق جریان، دما و افت فشار را فراهم می‌کنند. برای مثال در سیستم‌های تهویه مطبوع و چیلرهای تراکمی، این نرم‌افزارها برای تحلیل دقیق عملکرد اجزای اصلی مانند اواپراتور، کندانسور، کمپرسور و شیر انبساط استفاده می‌شوند تا شرایط بهینه عملکرد، مصرف انرژی و ظرفیت سرمایشی سیستم به‌طور دقیق تعیین شود.

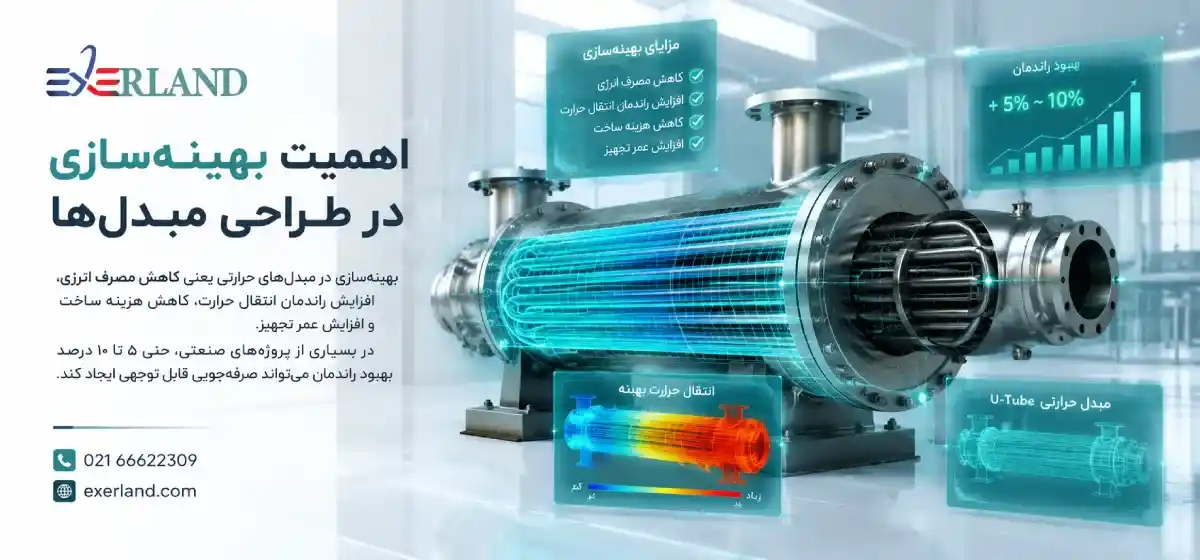

اهمیت بهینه سازی در طراحی مبدل‌ها

بهینه‌سازی در مبدل‌های حرارتی یعنی:

• کاهش مصرف انرژی
• افزایش راندمان انتقال حرارت
• کاهش هزینه ساخت
• افزایش عمر تجهیز

در بسیاری از پروژه‌های صنعتی، حتی 5 تا 10 درصد بهبود راندمان می‌تواند میلیون‌ها دلار صرفه‌جویی ایجاد کند. بهینه‌سازی در مبدل‌های حرارتی به معنی کاهش مصرف انرژی، افزایش راندمان انتقال حرارت، کاهش هزینه ساخت و افزایش عمر تجهیز است. در بسیاری از پروژه‌های صنعتی، حتی ۵ تا ۱۰ درصد بهبود راندمان می‌تواند صرفه‌جویی قابل توجهی ایجاد کند. این موضوع در مبدل های حرارتی U‑Tube نیز اهمیت دارد.
