چرا مبدلهای حرارتی بخار ستون فقرات صنعت هستند؟
وقتی از گرمایش در مقیاس صنعتی صحبت میکنیم، تقریباً هیچ سیالی به اندازه بخار آب (Steam) نقش تعیینکننده ندارد. بخار نهتنها یک حامل انرژی بسیار کارآمد است، بلکه به دلیل ظرفیت بالای انتقال حرارت نهان، در بسیاری از فرآیندهای صنعتی به عنوان استاندارد طلایی گرمایش شناخته میشود.

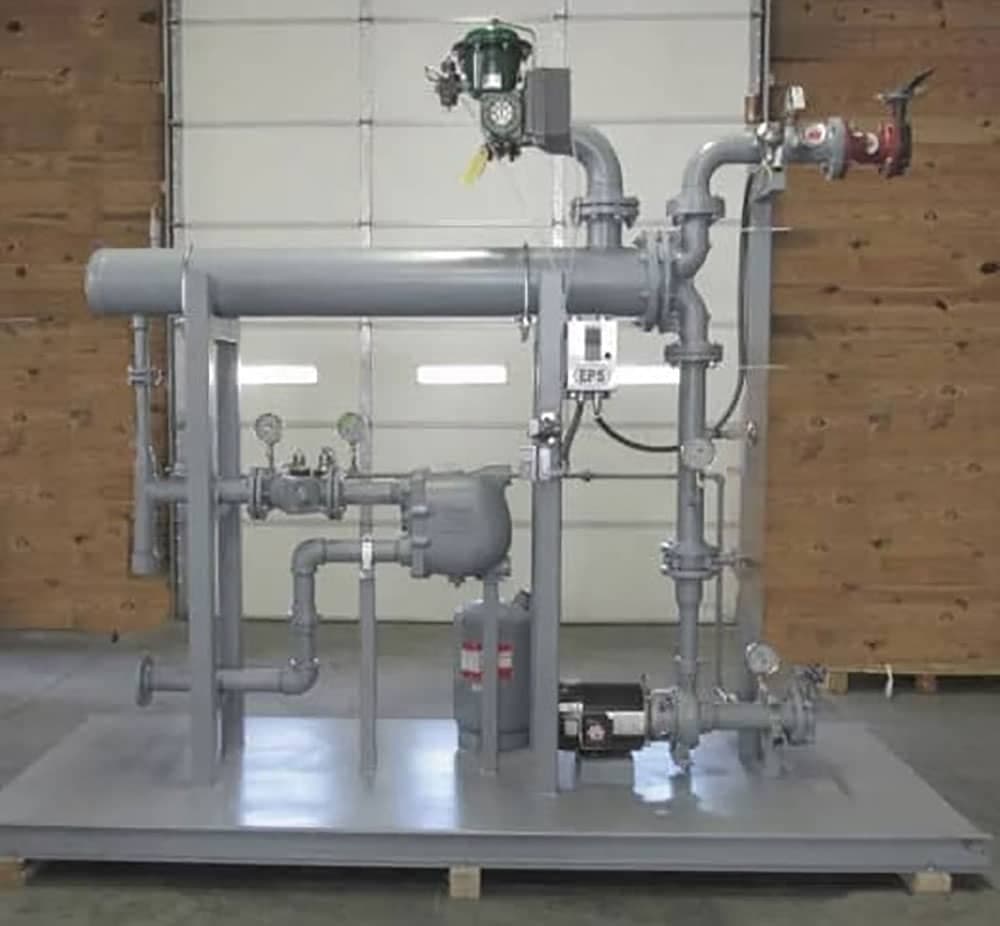

در این میان، مبدل های حرارتی بخار (Steam Heat Exchangers) به عنوان قلب سامانههای گرمایش فرآیندی عمل میکنند. این تجهیزات وظیفه دارند انرژی حرارتی موجود در بخار را به سیال فرآیندی منتقل کنند، بدون اینکه تماس مستقیم بین سیال ها ایجاد شود. همین ویژگی ساده اما حیاتی باعث شده این سیستمها در صنایع نفت، پتروشیمی، غذایی، دارویی، نساجی و نیروگاهی بهصورت گسترده استفاده شوند.
اگر بخواهیم واقعبینانه نگاه کنیم، بدون وجود مبدلهای حرارتی بخار، بسیاری از فرآیندهای صنعتی مدرن یا غیرممکن میشدند یا از نظر اقتصادی توجیهپذیر نبودند.
نقش بخار در سیستمهای گرمایش صنعتی
بخار به دلایل فنی و ترمودینامیکی، یکی از بهترین سیالات انتقال انرژی در صنعت است. دلیل اصلی این موضوع، گرمای نهان تبخیر بالا است. بخار هنگام میعان (Condensation) مقدار زیادی انرژی آزاد میکند، بدون اینکه تغییر دمای زیادی داشته باشد.
این ویژگی باعث میشود:
انتقال حرارت بسیار سریع انجام شودکنترل دما دقیقتر باشد
راندمان انرژی افزایش یابد
تجهیزات کوچکتر طراحی شوند
در واقع، بخار مانند یک “باتری انرژی حرارتی” عمل میکند که انرژی را در لحظه آزاد میکند.
بیشتر بخوانید: مبدل حرارتی بخار به آب چیست و چگونه کار می کند؟
اهمیت مبدلهای حرارتی بخار در صنایع مختلف
مبدلهای حرارتی بخار در بخشهای مختلف صنعت نقش کلیدی دارند. در ادامه برخی از مهمترین کاربردهای آنها بررسی میشود:
صنایع غذایی
در صنایع غذایی، بخار برای فرآیندهایی مانند:
پاستوریزاسیوناستریلیزاسیون
پخت صنعتی
تبخیر آب در تولید رب و کنسانتره
استفاده میشود. کنترل دقیق دما در این صنعت حیاتی است، زیرا مستقیماً بر کیفیت و ایمنی محصول تأثیر میگذارد.
صنایع نفت و پتروشیمی
در این صنایع، بخار برای:
گرمایش مخازنریبویلرها (Reboiler)
برجهای تقطیر
فرآیندهای جداسازی
استفاده میشود. در اینجا، فشار و دمای بالا نقش مهمی در طراحی مبدلها دارد.در بسیاری از سیستمهای انتقال حرارت با بخار، مبدل حرارتی صفحه ای به دلیل ضریب انتقال حرارت بالا، ابعاد فشرده و زمان پاسخ کوتاه، گزینهای مناسب برای فرآیندهایی با فشار متوسط محسوب میشود. این مبدلها بهویژه در صنایع غذایی، دارویی و تأسیسات که کنترل دقیق دما اهمیت دارد، عملکرد قابل قبولی ارائه میدهند.
صنایع دارویی
در صنعت دارو، بخار برای:
استریلسازی تجهیزاتتولید مواد فعال دارویی (API)
کنترل دمای واکنشها
استفاده میشود. در اینجا، خلوص بخار بسیار مهم است (Pure Steam).
صنایع نیروگاهی
در نیروگاهها، بخار عامل اصلی تولید انرژی است. مبدلهای حرارتی در اینجا برای:
بازیافت حرارتافزایش راندمان سیکل
پیشگرمایش آب تغذیه
به کار میروند.
مفهوم مبدل حرارتی بخار (Steam Heat Exchanger)
مبدل حرارتی بخار دستگاهی است که انرژی حرارتی بخار را به سیال دیگر منتقل میکند، معمولاً از طریق دیواره فلزی.
این فرآیند شامل سه مرحله اصلی است:
ورود بخار اشباع یا فوقگرم به مبدلمیعان بخار و آزاد شدن انرژی نهان
انتقال این انرژی به سیال فرآیندی
نکته مهم این است که بخار معمولاً در سمت پوسته یا لوله قرار میگیرد و سیال سرد در سمت مقابل جریان دارد.
خرید دستگاه تصفیه نانوفیلتراسیون NF مدل EX-404 گزینهای مناسب برای مجموعههایی است که به کاهش سختی آب، حذف آلایندههای آلی و بهبود کیفیت آب فرآیندی نیاز دارند. اکسِرلند با طراحی و تولید سیستمهای نانوفیلتراسیون صنعتی، این دستگاه را متناسب با نیاز هر پروژه ارائه میدهد. برای دریافت مشاوره فنی، بررسی مشخصات و استعلام قیمت خرید دستگاه تصفیه نانوفیلتراسیون NF مدل EX-404 با کارشناسان اکسِرلند در ارتباط باشید.
ویژگی کلیدی بخار در انتقال حرارت
بخار نسبت به آب داغ یا روغن حرارتی یک مزیت اساسی دارد:
در دمای ثابت میعان میکندانرژی زیادی در تغییر فاز آزاد میکند
این موضوع باعث میشود کنترل دما بسیار سادهتر و دقیقتر باشد.برای فرآیندهایی که فشار و دمای کاری بالا دارند، مبدل حرارتی پوسته و لوله همچنان یکی از مطمئنترین گزینههای صنعتی به شمار میرود. این نوع مبدل به دلیل استحکام مکانیکی، قابلیت طراحی در ظرفیتهای مختلف و عملکرد پایدار، در صنایع نفت، گاز، پتروشیمی و نیروگاهی کاربرد گستردهای دارد. انتخاب صحیح مشخصات فنی این تجهیزات میتواند نقش مهمی در افزایش راندمان و کاهش هزینههای بهرهبرداری داشته باشد.
جدول کاربرد بخار در صنایع مختلف
| هدف اصلی | کاربرد بخار | صنعت |
|---|---|---|
| ایمنی و کیفیت | پاستوریزاسیون و پخت | غذایی |
| جداسازی مواد | برج تقطیر | پتروشیمی |
| بهداشت و خلوص | استریلیزاسیون | دارویی |
| افزایش راندمان | تولید انرژی | نیروگاهی |
| کنترل دما | رنگرزی و خشککن | نساجی |
بیشتر بخوانید: بررسی تأثیر سرعت جرمی بر انتقال حرارت در مبدل حرارتی بخار
اصول پایه انتقال حرارت در مبدلهای بخار
در مبدل های حرارتی بخار، انتقال حرارت بر اساس اختلاف دما بین بخار و سیال سرد انجام میشود. رابطه پایه به صورت زیر است:
معادله کلی انتقال حرارت در مبدل بخارQ = U × A × ΔTlm
در این رابطه:
Q = نرخ انتقال حرارت (W)U = ضریب کلی انتقال حرارت
A = سطح انتقال حرارت
ΔTlm = اختلاف دمای میانگین لگاریتمی
محاسبه انرژی آزاد شده توسط بخار
یکی از مهمترین بخشهای طراحی، محاسبه انرژی نهان بخار است:
انرژی بخار در میعانQ = m × hfg
که در آن:
m = جرم بخار (kg)hfg = گرمای نهان تبخیر (kJ/kg)
این رابطه نشان میدهد که حتی مقدار کمی بخار میتواند انرژی بسیار زیادی آزاد کند.در فرآیندهای بازیافت انرژی، مبدل حرارتی دوار با انتقال همزمان حرارت بین جریانهای هوا، موجب افزایش راندمان سیستم و کاهش مصرف انرژی میشود و در برخی سیستمهای تهویه صنعتی کاربرد گستردهای دارد.
نگاه مهندسی به اهمیت بخار در طراحی
در طراحی مبدلهای حرارتی بخار، چند اصل کلیدی وجود دارد:
کنترل دقیق فشار بخارجلوگیری از افت راندمان در اثر کندانس
مدیریت صحیح تخلیه کندانس (Condensate Removal)
انتخاب جنس مناسب برای تحمل دما و فشار
بیشتر بخوانید: ارزیابی روش های کاهش رسوب گذاری در مبدل های حرارتی بخار در کاربردهای صنعتی
مفهوم کندانس در سیستم های بخار
وقتی بخار انرژی خود را از دست میدهد، به مایع تبدیل میشود. این فرآیند کندانس نام دارد. مدیریت کندانس در طراحی بسیار مهم است، زیرا:
تجمع کندانس باعث کاهش راندمان میشودمی تواند ضربه قوچ (Water Hammer) ایجاد کند
نیاز به سیستم تخلیه مناسب دارد
چرا شناخت دقیق مبدلهای بخار حیاتی است؟
در سیستمهای گرمایش صنعتی، بخار یک منبع انرژی بسیار قدرتمند است، اما چیزی که این انرژی را قابل استفاده و کنترل میکند، نوع مبدل حرارتی بخار است. انتخاب اشتباه در نوع مبدل میتواند باعث افزایش مصرف انرژی، افت راندمان، ایجاد مشکلات ایمنی و حتی توقف خط تولید شود.
به همین دلیل، مهندسان فرآیند در صنایع مختلف (نفت، پتروشیمی، غذایی، دارویی و نیروگاهی) باید شناخت دقیقی از انواع مبدلهای حرارتی بخار و رفتار حرارتی آنها داشته باشند.
در این به صورت کاملاً مهندسی و کاربردی، انواع اصلی این تجهیزات بررسی میشود.در پروژههایی که محدودیت ارتفاع وجود دارد، استفاده از مبدل حرارتی هوا خنک افقی امکان نصب آسانتر و دسترسی بهتر برای سرویسهای دورهای را فراهم کرده و عملکرد قابل قبولی در دفع حرارت ارائه میدهد.
مبدل حرارتی پوسته و لوله بخار (Shell & Tube Steam Exchanger)
این نوع مبدل، یکی از رایج ترین و صنعتی ترین گزینه ها برای کار با بخار است.
ساختار:
- بخار معمولاً در سمت پوسته (Shell Side)
- سیال فرآیندی در داخل لولهها (Tube Side)
- انتقال حرارت از طریق دیواره فلزی انجام میشود
ویژگیهای مهندسی:
- تحمل فشار و دمای بالا
- مناسب برای بخار اشباع و فوقگرم
- طراحی مقاوم در برابر شوک حرارتی
مزایا:
- بسیار پایدار در شرایط سخت صنعتی
- مناسب برای ظرفیتهای بالا
- طول عمر زیاد
معایب:
- راندمان کمتر نسبت به مبدلهای صفحهای
- ابعاد بزرگ
- هزینه ساخت و نصب بالا
مبدل حرارتی صفحهای بخار (Plate Heat Exchanger)
یکی از بهینهترین انواع برای انتقال حرارت بخار در فشارهای متوسط.
ساختار:
صفحات نازک فلزی با کانالهای متناوب برای عبور بخار و سیال سرد
ویژگی کلیدی:
سطح تماس بسیار بالا → افزایش شدید ضریب انتقال حرارت (U)
مزایا:
- راندمان حرارتی بسیار بالا
- حجم کم و طراحی فشرده
- قابلیت افزایش ظرفیت با اضافه کردن صفحات
- مناسب برای سیستمهای بهداشتی (Food & Pharma)
معایب:
- محدودیت فشار و دمای بالا
- حساسیت به رسوب (Fouling)
- نیاز به نگهداری دقیق
کندانسور بخار (Steam Condenser)
کندانسور چیلر یکی از مهمترین تجهیزات در سیستمهای بخار است.
عملکرد:
تبدیل بخار به مایع از طریق انتقال حرارت به یک سیال خنککننده
انواع:
سطحی (Surface Condenser)
تماس مستقیم (Direct Contact)
مزایا:
بازیافت آب کندانسافزایش راندمان چرخه حرارتی
کاهش مصرف آب و انرژی
کاربرد:
نیروگاههاتوربینهای بخار
صنایع فرآیندی بزرگ
ریبویلرها (Reboilers)
ریبویلرها در پایین برجهای تقطیر استفاده میشوند و نقش حیاتی در تولید بخار فرآیندی دارند.
عملکرد:
دریافت بخارانتقال حرارت به مایع
تولید بخار ثانویه در برج
انواع ریبویلر:
Kettle ReboilerThermosyphon Reboiler
Forced Circulation
اهمیت:
بدون ریبویلر، بسیاری از فرآیندهای جداسازی صنعتی غیرممکن هستند.در کاربردهایی که دسترسی به آب خنک کننده محدود است، مبدل حرارتی هوا خنک عمودی میتواند گزینهای مناسب برای دفع حرارت برخی تجهیزات جانبی باشد. طراحی عمودی این مبدل علاوه بر اشغال فضای کمتر، امکان گردش بهتر هوا را نیز فراهم میکند.
جدول مقایسه انواع مبدل های حرارتی بخار
| کاربرد | هزینه | فشار کاری | راندمان حرارتی | نوع مبدل |
|---|---|---|---|---|
| نفت و پتروشیمی | بالا | بسیار بالا | متوسط | پوسته و لوله |
| غذایی و دارویی | متوسط | متوسط | بسیار بالا | صفحهای |
| نیروگاهی | بالا | بالا | بالا | کندانسور |
| برج تقطیر | بالا | بالا | متوسط تا بالا | ریبویلر |
بیشتر بخوانید: مبدل حرارتی بخار | راهنمای جامع انتخاب، طراحی، کاربرد و قیمت در صنایع
نمودار مفهومی عملکرد بخار در مبدل ها
اگر بخواهیم رفتار حرارتی را ساده تصور کنیم:
بخار وارد مبدل میشودانرژی نهان آزاد میشود
دما تقریباً ثابت میماند
سیال سرد به سرعت گرم میشود
بخار به کندانس تبدیل میشود
این چرخه، اساس تمام سیستم های گرمایش صنعتی است.
تحلیل مهندسی انتقال حرارت بخار
در طراحی مبدلهای بخار، رابطه اصلی همچنان ثابت است:
معادله پایه انتقال حرارتQ = U × A × ΔTlm
اما نکته مهم اینجاست که در بخار:
ΔT تقریباً ثابت است (به دلیل میعان در دمای ثابت)بنابراین راندمان انتقال حرارت بسیار بالا میرود
در بسیاری از سیستمهای انتقال حرارت با بخار، استفاده از خرید مبدل حرارتی لوله ای پره دار برای دستیابی به راندمان بالاتر و افزایش سطح تبادل حرارت، انتخابی رایج در صنایع مختلف است.
ضریب انتقال حرارت در بخار
مقاومت حرارتی کلی1/U = 1/hi + Rf + 1/ho
نکته مهندسی:
در سیستمهای بخار، معمولاً مقدار hi (سمت بخار) بسیار بالا است، چون میعان رخ میدهد و انتقال حرارت شدید انجام میشود.
عوامل مؤثر بر انتخاب نوع مبدل بخار
انتخاب مبدل مناسب به عوامل زیر وابسته است:
فشار بخار (Low / Medium / High Pressure)نوع سیال فرآیندی
حساسیت به دما
میزان رسوبگذاری
ظرفیت حرارتی مورد نیاز
محدودیت فضای نصب
تحلیل صنعتی واقعی
در صنایع پتروشیمی:
Shell & Tube بیشترین استفاده را داردچون:
فشار بالا
دمای بالا
ایمنی مهم است
در صنایع غذایی:
Plate Heat Exchanger غالب استچون:
بهداشت مهم است
راندمان بالا نیاز است
شست وشوی CIP ضروری است
دیگ بخار واتر تیوب یکی از پرکاربردترین تجهیزات تولید بخار در صنایع مختلف است که به دلیل راندمان بالا، تحمل فشارهای کاری زیاد و عملکرد پایدار، در نیروگاهها، صنایع پتروشیمی، غذایی و تولیدی مورد استفاده قرار میگیرد. انتخاب یک دیگ بخار استاندارد و متناسب با نیاز مجموعه، تأثیر مستقیمی بر کاهش مصرف انرژی و افزایش بهرهوری دارد. برای بررسی مشخصات فنی، مقایسه مدلها و اطلاع از شرایط خرید، میتوانید از طریق خرید دیگ بخار واتر تیوب اقدام کنید.
نقش کندانس در راندمان سیستم
یکی از مهمترین مشکلات طراحی، مدیریت کندانس است.
اگر کندانس بهدرستی تخلیه نشود:
- راندمان کاهش مییابد
- ضربه قوچ ایجاد میشود
- انتقال حرارت مختل می شود
از انتخاب تجهیز تا طراحی واقعی صنعتی
در فازهای قبلی، انواع مبدل های حرارتی بخار و نقش آنها در صنایع مختلف بررسی شد. اما در صنعت واقعی، شناخت تجهیزات کافی نیست؛ آنچه ارزش مهندسی دارد، توانایی طراحی، محاسبه و بهینهسازی سیستم های بخار است.
در این فاز وارد سطحی میشویم که در آن مهندس فرآیند باید بتواند:
بار حرارتی (Heat Duty) را محاسبه کندمصرف بخار (Steam Consumption) را تعیین کند
سطح مبدل را طراحی کند
راندمان انرژی را بهینه کند
و افت فشار و کندانس را کنترل کند
معادله بنیادی انتقال حرارت در مبدل های بخار
تمام طراحیها در سیستمهای بخار بر اساس رابطه اصلی انتقال حرارت انجام میشود:
معادله پایه انتقال حرارت در مبدل بخارQ = U × A × ΔTlm
تعریف پارامترها:
- Q = نرخ انتقال حرارت (W)
- U = ضریب کلی انتقال حرارت (W/m².K)
- A = سطح انتقال حرارت (m²)
- ΔTlm = اختلاف دمای میانگین لگاریتمی
نکته مهندسی مهم:
در سیستمهای بخار، به دلیل اینکه بخار در دمای اشباع میعان میکند، مقدار ΔT معمولاً پایدارتر از سیالات دیگر است و همین موضوع باعث افزایش راندمان طراحی میشود.
محاسبه بار حرارتی در سیستم بخار (Heat Load)
یکی از اولین مراحل طراحی، تعیین میزان انرژی مورد نیاز است.
بار حرارتی فرآیندکاربرد:
گرم کردن مخازنپاستوریزاسیون
فرآیندهای تقطیر
گرمایش راکتورها
محاسبه مصرف بخار (Steam Consumption)
یکی از مهمترین پارامترهای صنعتی:
مصرف بخارmsteam = Q / hfg
توضیح:
msteam = دبی بخار (kg/s)hfg = گرمای نهان تبخیر بخار (kJ/kg)
نکته مهندسی:
هرچه hfg بالاتر باشد، مصرف بخار کمتر خواهد بود و راندمان سیستم افزایش مییابد.
مثال مهندسی واقعی (صنعت غذایی/نیروگاهی)
مسئله:
گرم کردن یک مخزن 5000 لیتری آب از 20°C به 80°C با بخار اشباع
دادهها:
- جرم آب: 5000 kg
- Cp آب: 4.18 kJ/kg.K
- hfg بخار: 2257 kJ/kg
محاسبه بار حرارتی
Q = m × Cp × ΔT
محاسبه مصرف بخار
msteam = Q / hfg
نتیجه مهندسی:
برای این فرآیند حدود 555 کیلوگرم بخار مورد نیاز است.
مفهوم راندمان حرارتی در مبدل بخار
راندمان نشاندهنده میزان استفاده واقعی از انرژی بخار است:
راندمان حرارتیη = (Q واقعی / Q ورودی) × 100
محدودههای واقعی صنعتی:
مبدل صفحهای: 85% تا 95%پوسته و لوله: 65% تا 85%
سیستمهای قدیمی: کمتر از 60%
در صنایع مختلف، مبدل حرارتی پوسته و لوله تک پاس بهعنوان یکی از تجهیزات مؤثر در انتقال حرارت، نقش مهمی در افزایش راندمان فرآیندهای حرارتی ایفا میکند. این تجهیز با طراحی تکپاس، امکان تبادل حرارت پایدار میان سیالات را فراهم کرده و در صنایع نفت، گاز، پتروشیمی، نیروگاهی، غذایی و تأسیسات صنعتی کاربرد گستردهای دارد. راندمان حرارتی در مبدلهای پوسته و لوله معمولاً در محدوده 65 تا 85 درصد قرار میگیرد که نشاندهنده میزان استفاده مؤثر از انرژی ورودی و بهینهسازی مصرف بخار یا سیال گرم است. انتخاب صحیح این مبدل میتواند موجب کاهش هزینههای عملیاتی، افزایش بهرهوری تجهیزات، عملکرد پایدار سیستم و بهبود بازده فرآیندهای حرارتی شود.
برای مشاهده مشخصات فنی، ظرفیتهای مختلف و اطلاعات بیشتر میتوانید به صفحه زیر مراجعه کنید:
www.exerland.com/product/single-pass-shell-and-tube-converter
تحلیل کندانس و اثر آن در راندمان
کندانس (Condensate) یکی از مهمترین عوامل افت راندمان است.
اگر کندانس بهدرستی تخلیه نشود:
سطح انتقال حرارت کاهش مییابددمای بخار افت میکند
راندمان سیستم سقوط میکند
نکته مهم مهندسی:
وجود یک لایه نازک کندانس میتواند مقاومت حرارتی را به شدت افزایش دهد.
بیشتر بخوانید: تحلیل تأثیر مبدل حرارتی بخار بر بهبود بهره وری انرژی و کاهش هزینه های عملیاتی در صنایع فرایندی
افت فشار در سیستم بخار
افت فشار یکی از چالشهای مهم طراحی است:
افت فشار جریان بخارΔP ∝ f × (L/D) × (ρv²/2)
عوامل افزایش افت فشار:
- طول زیاد لولهها
- قطر کم مسیر جریان
- زبری سطح داخلی
- وجود کندانس جمع شده
بهینهسازی مصرف بخار در صنعت
برای کاهش هزینه انرژی، روشهای زیر استفاده میشود:
بازیافت حرارت (Heat Recovery)
استفاده از بخار خروجی برای پیشگرمایش سیال ورودی
کنترل فشار بخار
کاهش فشار غیرضروری → کاهش مصرف انرژی
حذف کندانس سریع
افزایش راندمان انتقال حرارت
عایقکاری حرارتی
کاهش اتلاف انرژی در خطوط بخار
بیشتر بخوانید: کندانسور چیلر | انواع، اصول عملکرد، محاسبات طراحی و معیارهای انتخاب صنعتی
تحلیل مقایسهای مصرف انرژی
| هزینه عملیاتی | مصرف انرژی | راندمان | سیستم گرمایش |
|---|---|---|---|
| متوسط | بهینه | بسیار بالا | بخار |
| بالا | بالا | متوسط | روغن داغ |
| بالا | بسیار بالا | پایین | آب داغ |
در سیستم های تولید بخار و تأسیسات صنعتی، تصفیه آب بویلر و دیگ بخار نقش مهمی در حفظ راندمان و افزایش طول عمر تجهیزات دارد. حذف سختی، سیلیس، املاح محلول و سایر آلایندهها از آب تغذیه، از تشکیل رسوب، خوردگی و افت انتقال حرارت جلوگیری کرده و عملکرد پایدار بویلر را تضمین میکند. استفاده از سیستم مناسب تصفیه آب، علاوه بر کاهش هزینههای تعمیرات و نگهداری، موجب بهینهسازی مصرف انرژی و افزایش بهرهوری در صنایع نفت، گاز، غذایی، دارویی و نیروگاهی میشود.
برای مشاهده مشخصات فنی، ظرفیتهای مختلف و اطلاعات بیشتر میتوانید به صفحه زیر مراجعه کنید:
www.exerland.com/category/boiler-water
نکات کلیدی طراحی مهندسی مبدل بخار
انتخاب صحیح U (ضریب انتقال حرارت)کنترل دقیق ΔTlm
طراحی مسیر کندانس
جلوگیری از ضربه قوچ (Water Hammer)
انتخاب متریال مقاوم به دما و فشار
