مبدل حرارتی بخار یکی از کلیدیترین تجهیزات در سامانههای انتقال حرارت صنعتی به شمار میرود که وظیفه آن تبدیل انرژی نهفته در بخار و انتقال کنترلشدهی آن به سیال هدف با بالاترین راندمان حرارتی است. این تجهیزات به دلیل ضریب انتقال حرارت بالا، پایداری عملکرد و قابلیت کار در فشار و دمای بالا، نقش حیاتی در فرآیندهای صنعتی ایفا میکنند.
مبدلهای حرارتی بخار عموما در سه ساختار اصلی پوسته و لوله (لولهای)، صفحهای و کویلی طراحی و تولید میشوند که هر یک متناسب با نوع کاربرد، شرایط کاری و الزامات فرآیندی مورد استفاده قرار میگیرند. از جمله کاربردهای گسترده این مبدلها میتوان به تولید بخار فرآیندی، گرمایش آب صنعتی، روغن، سیالات شیمیایی و خطوط فرآوری در صنایع نفت، گاز، پتروشیمی، نیروگاهی و کارخانجات تولیدی اشاره کرد.
قیمت مبدل حرارتی بخار تابع پارامترهای فنی متعددی از جمله ظرفیت حرارتی، فشار و دمای کاری، نوع طراحی، جنس متریال مصرفی (نظیر استنلس استیل 304 یا 316)، استانداردهای ساخت و سطح سفارشیسازی است. در این میان، تولیدکننده مستقیم با امکان طراحی و ساخت سفارشی بر اساس شرایط واقعی بهرهبرداری، نقش تعیینکنندهای در بهینهسازی عملکرد، افزایش طول عمر و کاهش هزینههای عملیاتی ایفا میکند.

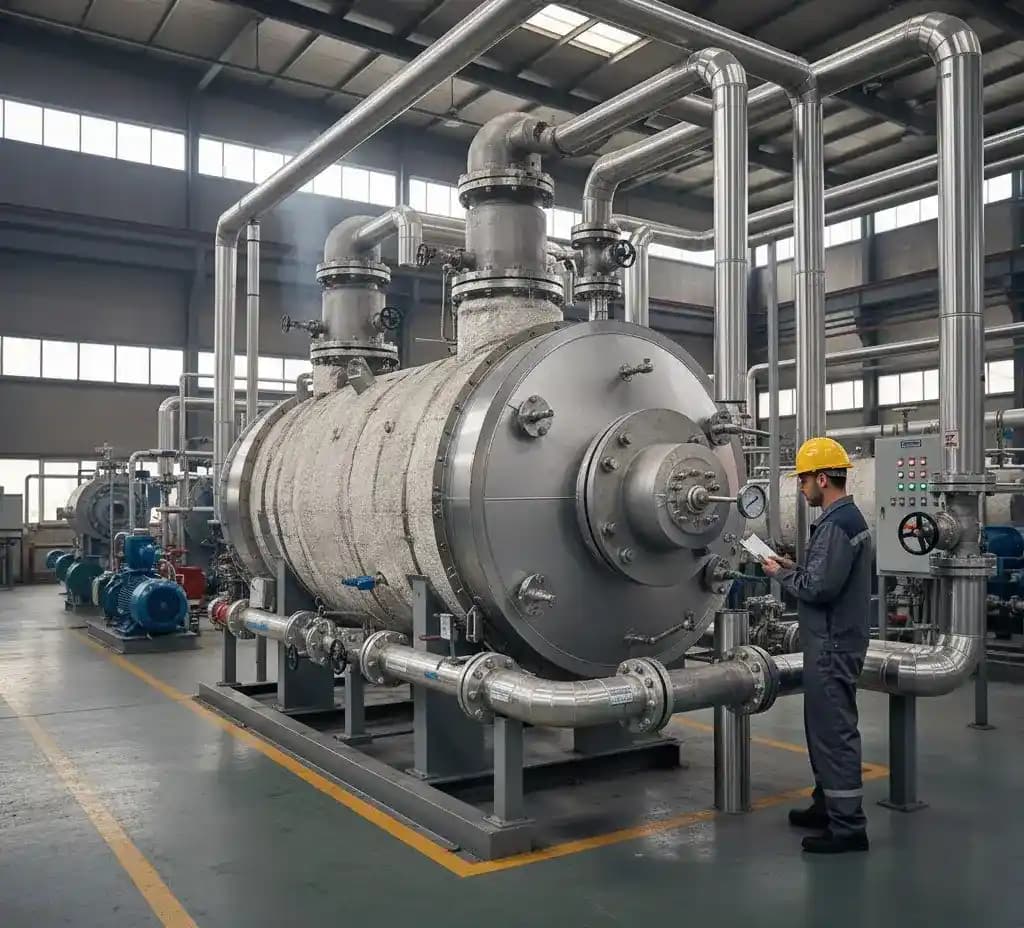

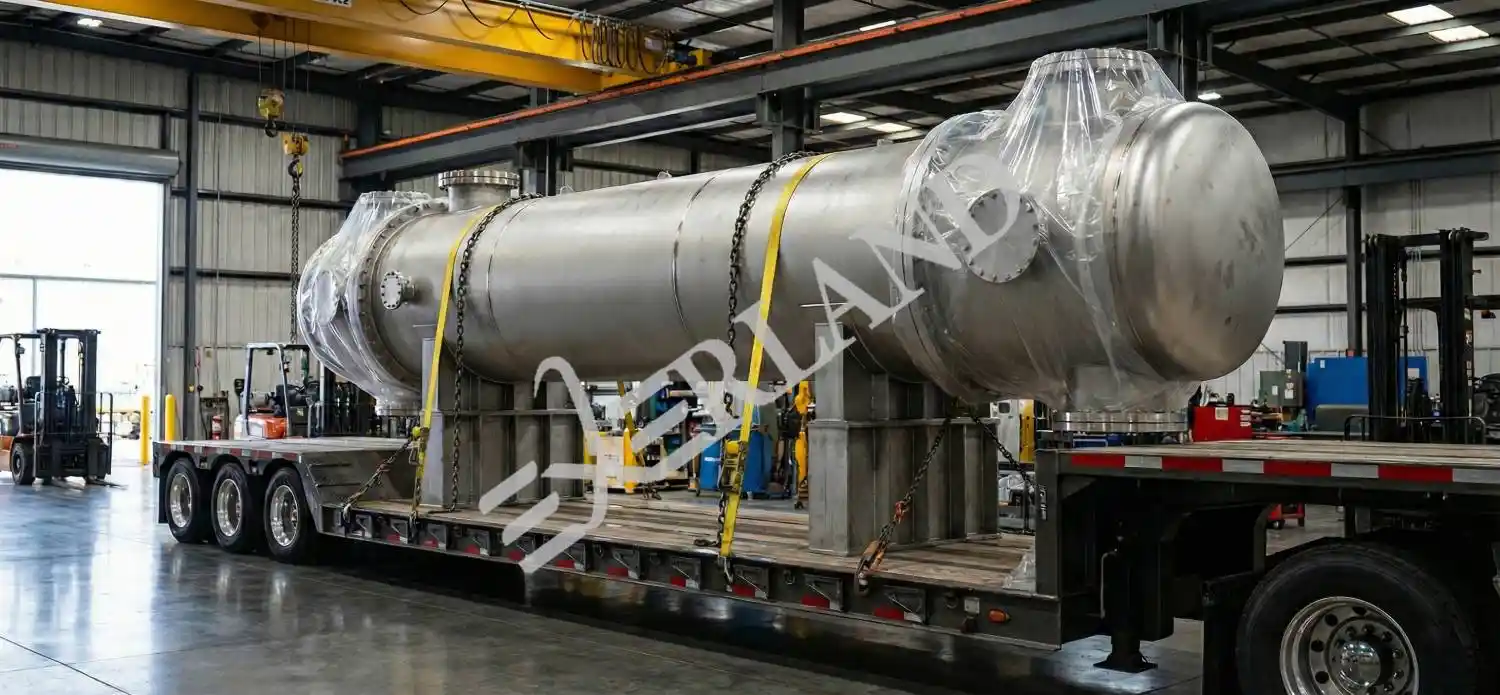

انتخاب یک سازنده مبدل حرارتی قابلاعتماد برای پایداری فرایندهای صنعتی ضروری است. مرجع تخصصی صنعتی اکسرلند با تولید مستقیم و استفاده از متریال استاندارد، مبدلهای حرارتی بخار را متناسب با نیاز هر کارخانه طراحی و عرضه میکند و امکان مشاوره فنی و ساخت سفارشی را نیز فراهم دارد.
مبدل حرارتی بخار چیست؟
مبدل حرارتی بخار دستگاهی است که حرارت بخار را با راندمان بالا به سیالات مختلف منتقل میکند. این تجهیزات در کارخانهها برای گرم کردن آب، روغن، محلولهای صنعتی و حتی هوای ورودی فرآیند به کار میروند و یکی از مهمترین انواع مبدل حرارتی صنعتی محسوب میشوند. اساس کار آنها انتقال انرژی بخار از یک سمت و دریافت گرما توسط سیال سمت دیگر است.
در این سیستمها، بخار اشباع یا فوقداغ به سمت پوسته یا لولهها هدایت شده و هنگام تماس با سطوح انتقال حرارت تقطیر میشود. آزادسازی گرمای نهان در این مرحله، راندمان مبدل را نسبت به بسیاری از روشهای گرمایش دیگر بهطور چشمگیری افزایش میدهد. بهویژه کاربرد مبدل پوسته و لوله در این حوزه بسیار رایج است، زیرا تحمل فشار بالا، انتقال حرارت سریع و نگهداری سادهتری دارد.
طراحی مهندسی این مبدلها باید مطابق استانداردهای ASME، API و ISO انجام شود و انتخاب صحیح جنس، ضخامت لولهها و عدسیها، فشار طراحی و روش تخلیه کندانس اهمیت زیادی دارد. اکسرلند این فرایند طراحی و ساخت را برای صنایع مختلف به شکل تخصصی و سفارشی ارائه میکند.
|
جدول مقایسه ای انواع مبدل حرارتی بخار برند اکسرلند
| راندمان انرژی | معایب | مزایا | کاربرد اصلی | ساختار فنی | نوع مبدل بخار |
|---|---|---|---|---|---|
| 85–92٪ | نیاز به فضای زیاد، تمیزکاری پیچیده | ظرفیت بالا، مقاوم در برابر فشار زیاد | پالایشگاهها، صنایع سنگین | لولههای داخلی در یک پوسته | مبدل حرارتی لولهای بخار (Shell & Tube) |
| 90–96٪ | حساس به ذرات معلق و فشار زیاد | سطح انتقال حرارت بالا، طراحی فشرده، تمیزکاری آسان | صنایع غذایی، دارویی، گرمایش مرکزی | صفحات موجدار و موازی | مبدل حرارتی صفحهای بخار |
| 75–85٪ | ظرفیت پایین، افت فشار بیشتر | ساده و ارزان، نگهداری آسان | سیستمهای کوچک، آزمایشگاهها | دو لوله هممرکز (کواکسیال) | مبدل بخار–آب دو لولهای |
| 70–80٪ | راندمان پایینتر در شرایط دمای بالا | عدم نیاز به آب، نصب آسان | جایی که آب در دسترس نیست | تیوبهای فیندار + فن خنککننده | مبدل حرارتی فندار (با هواخنککن) |
| 92–97٪ | قیمت نسبتاً بالاتر از آلومینیومی | انتقال حرارت عالی، ضد خوردگی، نصب سریع | صنایع سبک تا سنگین، مصرف خانگی | طراحی خاص با لولههای مسی | مبدل حرارتی بخار مسی اکسرلند |
با توجه به تنوع مدلها در جدول بالا، تعیین قیمت مبدل حرارتی پوسته و لوله به عواملی مثل ظرفیت، فشار طراحی، متریال و سطح انتقال حرارت بستگی دارد، چون همین مدل در بسیاری از موتورخانهها و واحدهای بخار، نقش قلب سیستم گرمایش را بازی میکند. انتخاب مبدل حرارتی برای موتورخانه معمولاً به سمت نمونههای لولهای میرود، چون هم تحمل فشار بالاتری دارند و هم در مدارهای تأمین آبگرم و بخار رفتوبرگشتی عملکرد پایدار ارائه میدهند. تطبیق درست ظرفیت با نیاز موتورخانه باعث افزایش راندمان و کاهش مصرف انرژی میشود و اکسرلند این بخش را هم بهصورت سفارشی طراحی میکند.
معرفی مدل های مختلف مبدل حرارتی بخار – عملکرد، کاربرد و مزایا

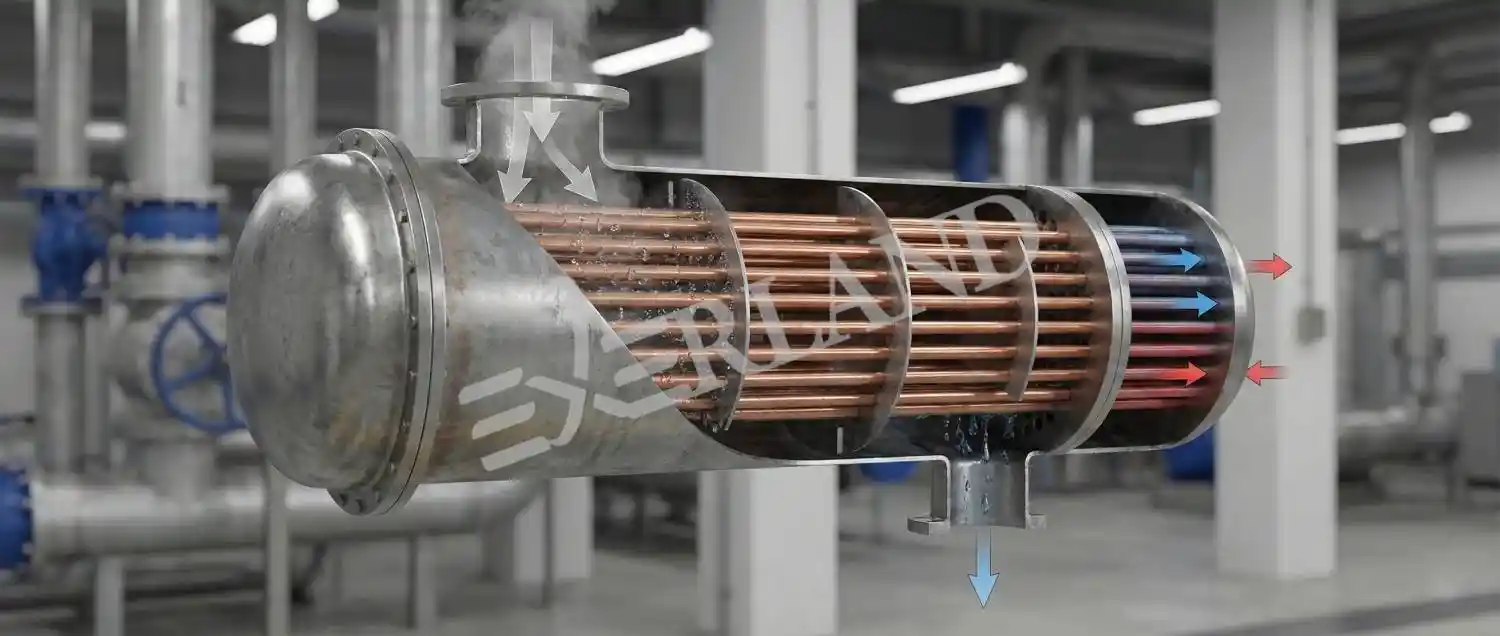

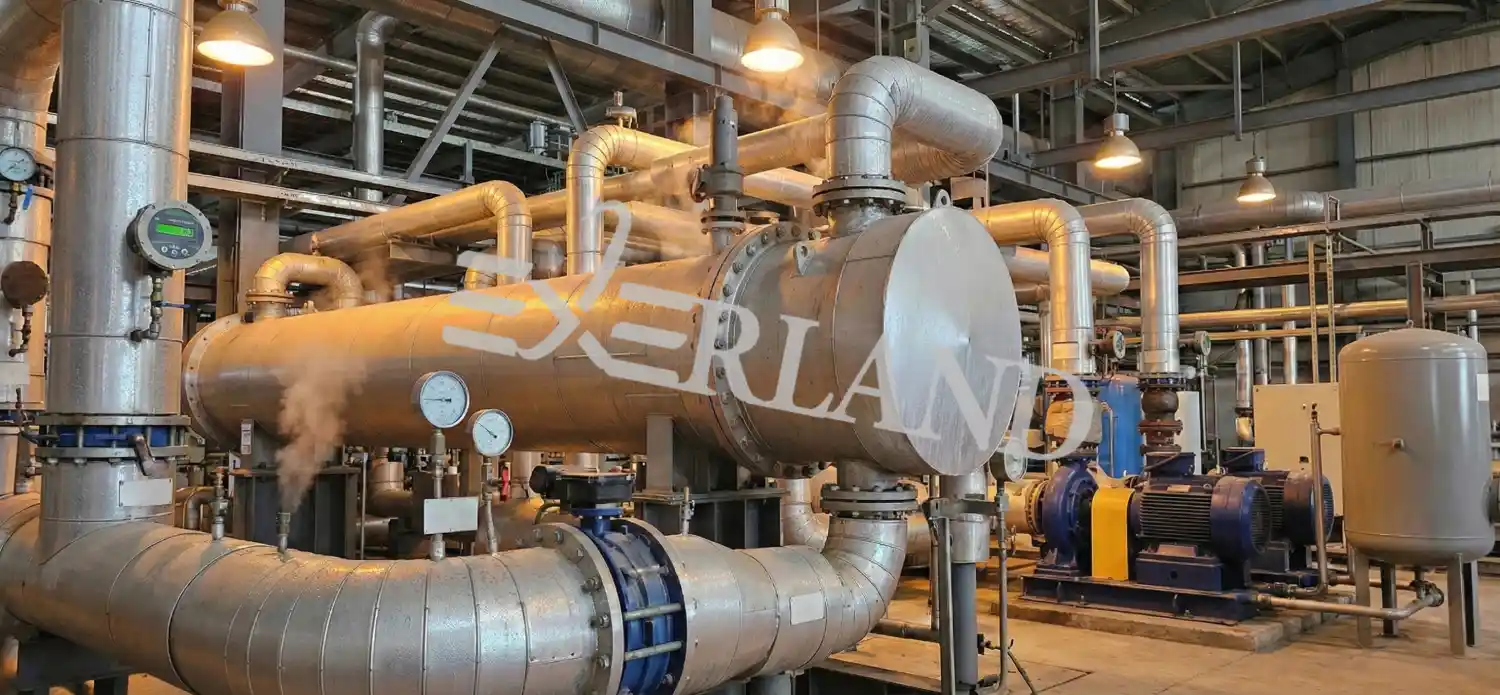

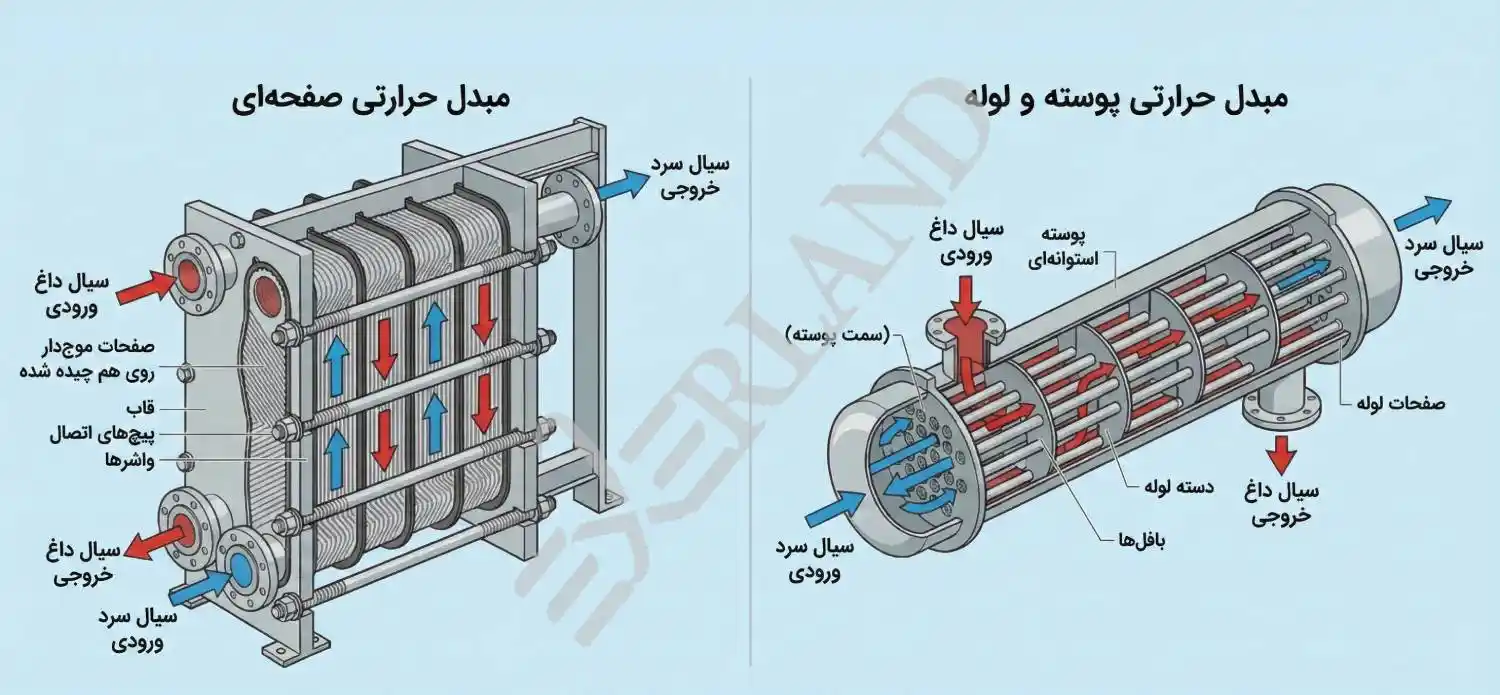

مبدل حرارتی بخار لوله ای (Shell & Tube Steam Heat Exchanger)
عملکرد مبدل بخار لوله ای :
مزایای مبدل حرارتی لوله ای برای بخار:
محدودیت های مبدل لوله ای برای بخار:
بخار وارد پوسته شده و سیال درون لوله ها حرکت می کند. تقطیر بخار باعث انتقال حرارت سریع می شود.
در این فرایند، مبدل حرارتی لوله ای با ایجاد سطح تماس زیاد میان بخار و سیال، انتقال حرارت را سریع و پایدار انجام میدهد و به همین دلیل در بسیاری از کاربردهای صنعتی گزینهای مطمئن محسوب میشود.
تحمل فشار و دمای بسیار بالا
عمر طولانی
مناسب بخار فوق داغ
مناسب صنایع سنگین، نفت و پتروشیمی
در کنار این مزایا، مبدل حرارتی لوله ای پره دار با افزایش سطح انتقال حرارت، راندمان کار با بخار داغ را بالاتر میبرد و برای فضاهای محدود و کاربردهای صنعتی سنگین انتخابی مؤثر است.
ابعاد بزرگ
نیاز به فضای نصب بیشتر
صنایع مصرف کننده برای مبدل لوله ای بخار:
نفت و گاز، نیروگاه، پالایشگاه، صنایع قیر، صنایع شیمیایی
بهدلیل همین محدودیتهای فضایی، در بسیاری از پروژهها مقایسه با گزینههای فشردهتر اهمیت پیدا میکند و موضوع قیمت مبدل حرارتی صفحه ای مطرح میشود. مبدلهای صفحهای با ابعاد کوچکتر و راندمان بالاتر، در فضاهای محدود جایگزین مناسبی هستند و انتخاب آنها معمولاً براساس ظرفیت، جنس صفحات و فشار کاری تعیین میشود.

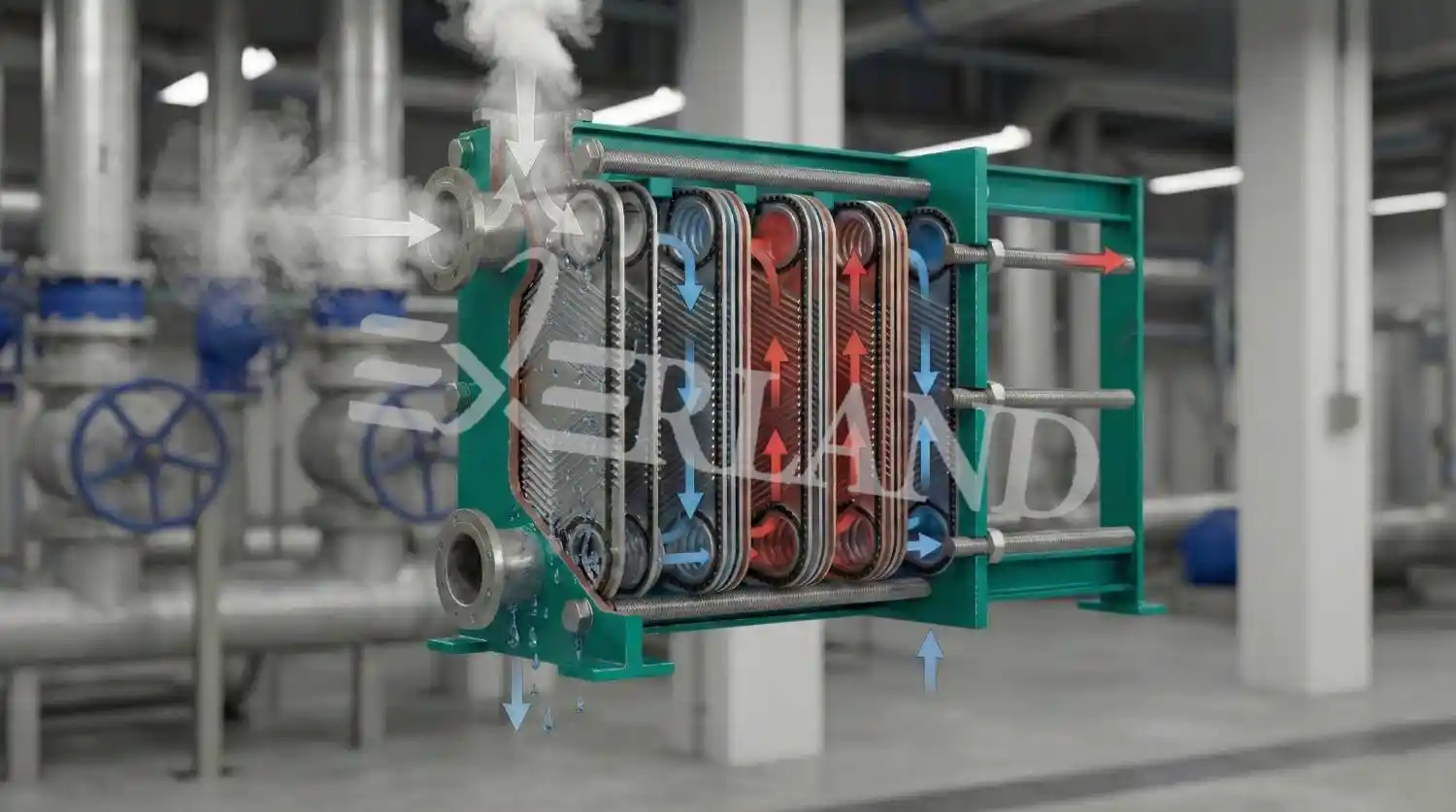

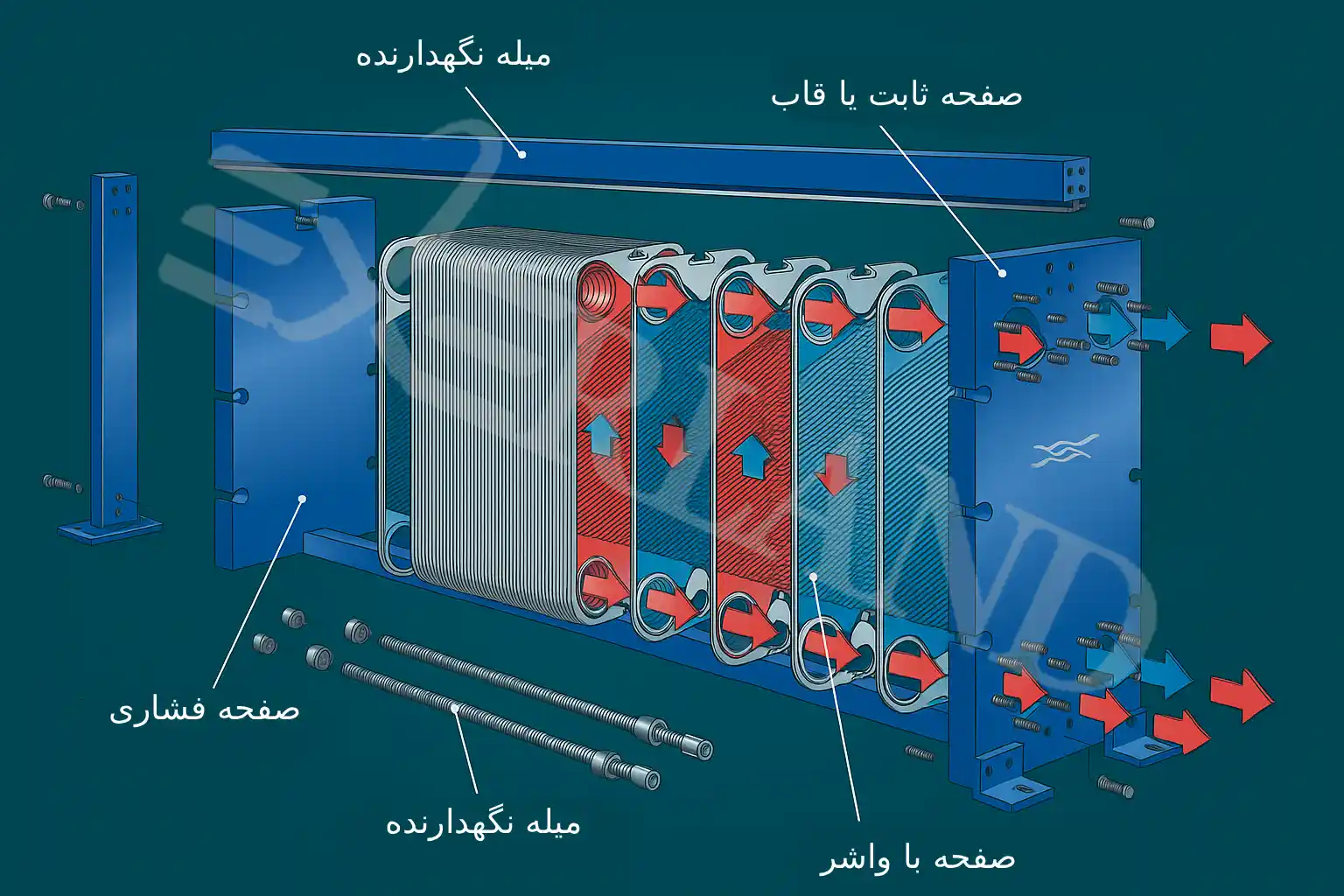

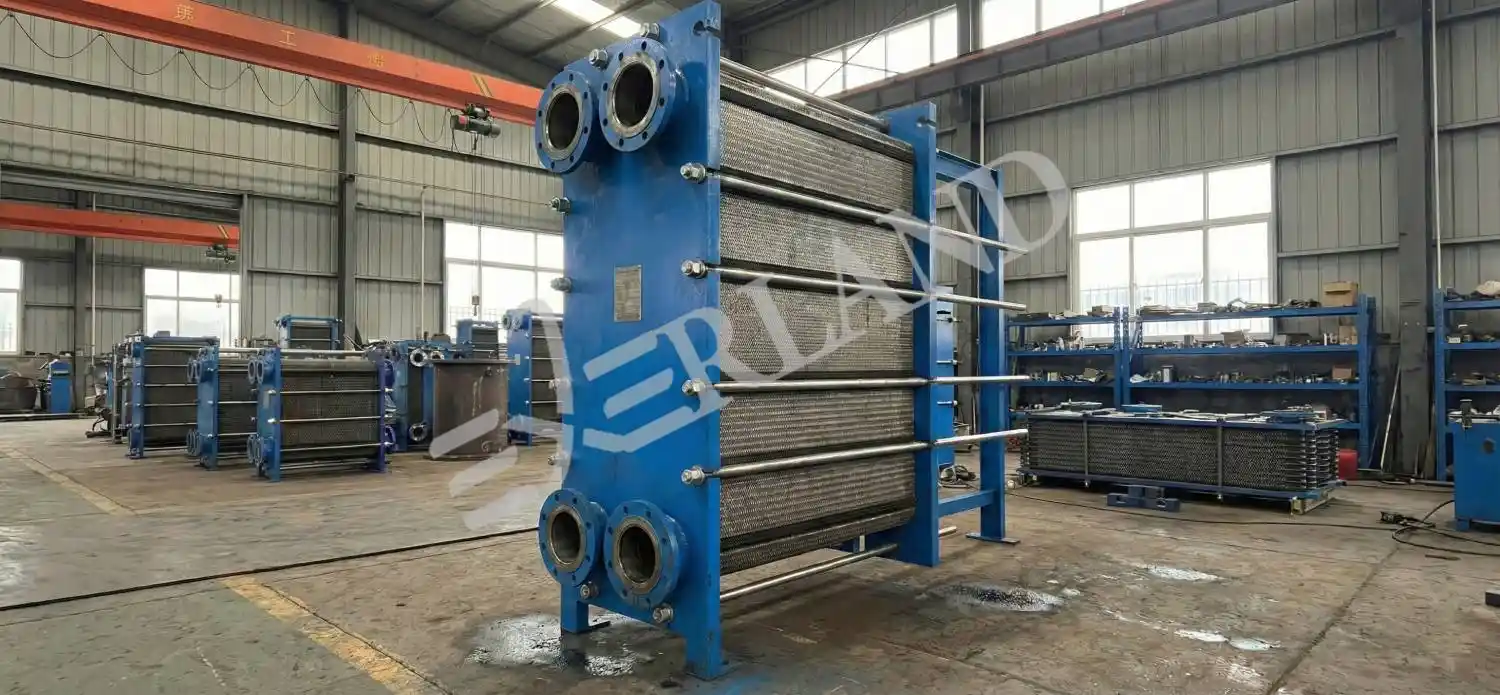

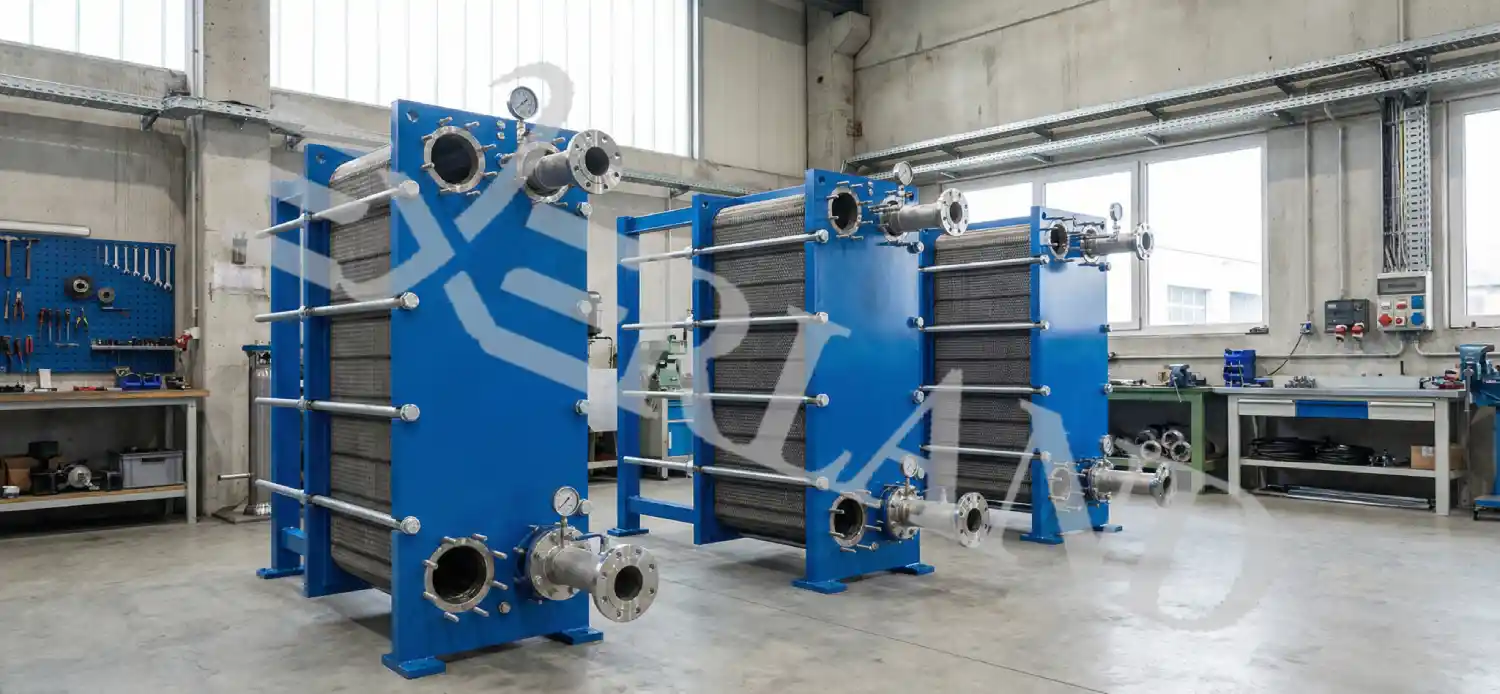

مبدل حرارتی بخار صفحه ای (Plate Heat Exchanger – Steam Type)
عملکرد مبدل حرارتی صفحه ای برای بخار:
مزایای مبدل حرارتی صفحه ای برای بخار :
محدودیت های مبدل حرارتی صفحه ای برای بخار:

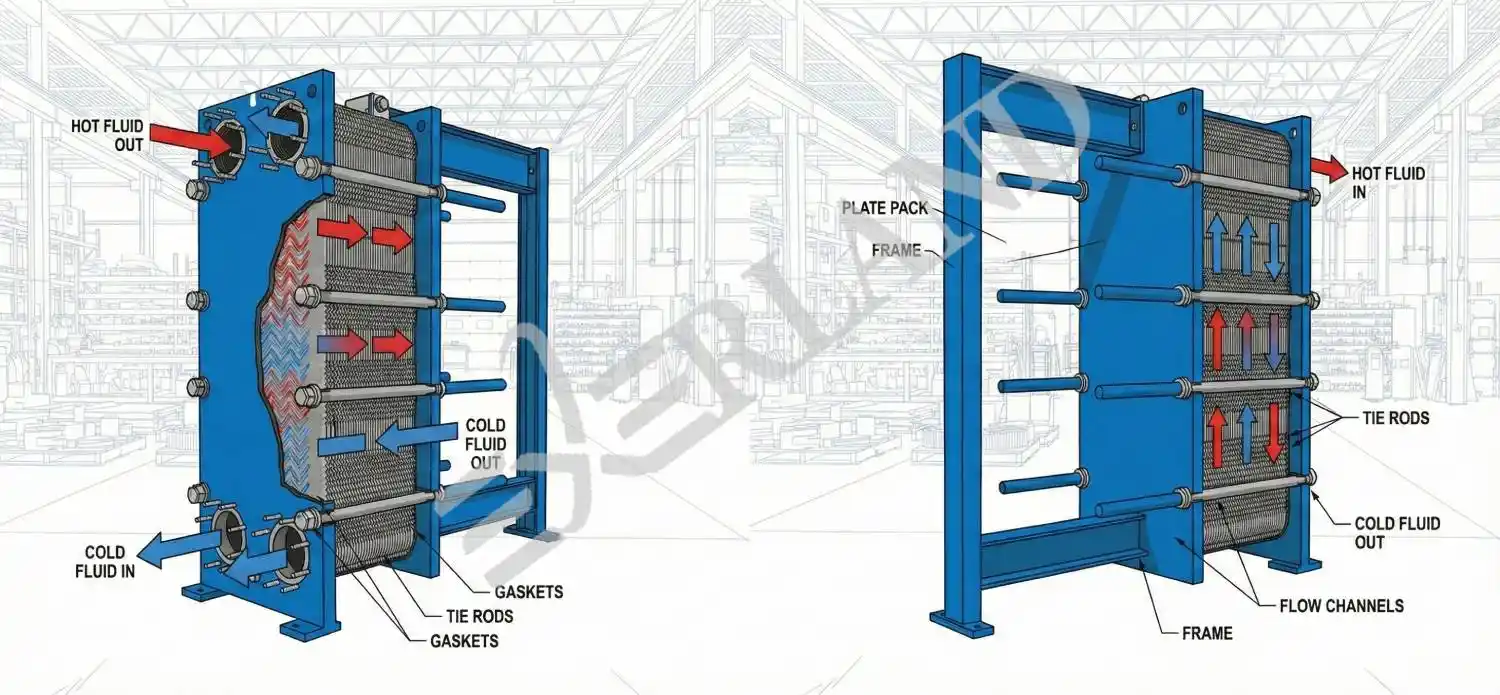

بخار و سیال در کانال های متفاوت صفحه ها جریان پیدا می کنند.
مزیت اصلی مبدل حرارتی صفحهای واشردار این است که انتقال حرارت بسیار بالا و تمیزکاری آسان دارد، بهویژه در کاربردهای بخار که راندمان انرژی اهمیت بالایی دارد.
راندمان حرارتی بسیار بالا
اشغال فضای کم
شستشوی آسان
مناسب صنایع غذایی، دارویی و HVAC
برای کاربردهایی که نیاز به فشار و دمای بالاتر دارند، خرید مبدل حرارتی صفحهای جوشی بریز گزینهای مناسب است که علاوه بر حفظ راندمان بالا، استحکام بیشتری نسبت به مدل واشردار ارائه میدهد.
محدودیت در فشارهای خیلی بالا
نیازمند کیفیت سیال پایین رسوب
با توجه به محدودیتهای فشار و کیفیت سیال، قبل از خرید بهتر است قیمت مبدل حرارتی صفحهای را بررسی کنید تا انتخابی مناسب با نیازهای کارخانه و بودجه خود داشته باشید.
مبدل حرارتی بخار کویلی (Steam Coil Heat Exchanger)
عملکرد کویل حرارتی برای بخار:
مزایای کویل حرارتی برای بخار:
محدودیت های کویل حرارتی برای بخار:
بخار داخل کویل ها جریان دارد و سیال اطراف آن قرار می گیرد.
در این سیستم، مبدل حرارتی هوا خنک
در این سیستم، کویل حرارتی با جریان بخار، گرمای خود را به سیال اطراف منتقل میکند و برای افزایش بهرهوری و خنکسازی بدون آب، میتوان از مبدل حرارتی هوا خنک صنعتی استفاده کرد.
صنعتی
هزینه ساخت کمتر
مناسب گرمایش مخازن و تانک ها
ایده آل برای آب، هوای گرم و گرمایش محفظه ها
کویل حرارتی به دلیل ساختار ساده و هزینه پایین، بهراحتی با مبدل حرارتی فین تیوب ترکیب میشود و راندمان گرمایش آب، هوا و مخازن را در صنایع مختلف افزایش میدهد.
راندمان کمتر نسبت به صفحه ای
محدودیت در فرآیندهای حساس
جدول صنایع مصرف کننده مبدل حرارتی بخار
| استانداردهای مرتبط | نکات فنی مهم | کاربرد | نوع مبدل | صنعت |
|---|---|---|---|---|
| ASME، API | فشار بالا، خوردگی | گرم کردن سیال سنگین | لوله ای | نفت و گاز |
| FDA، ISO | بهداشت، CIP | گرمایش آب و محلول | صفحه ای | غذایی |
| FDA، GMP | SIP، استیل 316 | استریلیزاسیون | صفحه ای | دارویی |
| ASME | دمای بالا | پیش گرم کن | لوله ای | نیروگاه |
| ISO | رسوبگذاری | گرمایش مخازن | کویلی | آب و فاضلاب |
در صنایع سنگین و نیروگاهی، استفاده از مبدل حرارتی خنککن موتور دریایی میتواند نقش حیاتی در کاهش دمای سیالات و افزایش عمر تجهیزات داشته باشد و بهعنوان مکملی کارآمد در کنار مبدلهای بخار عمل کند.

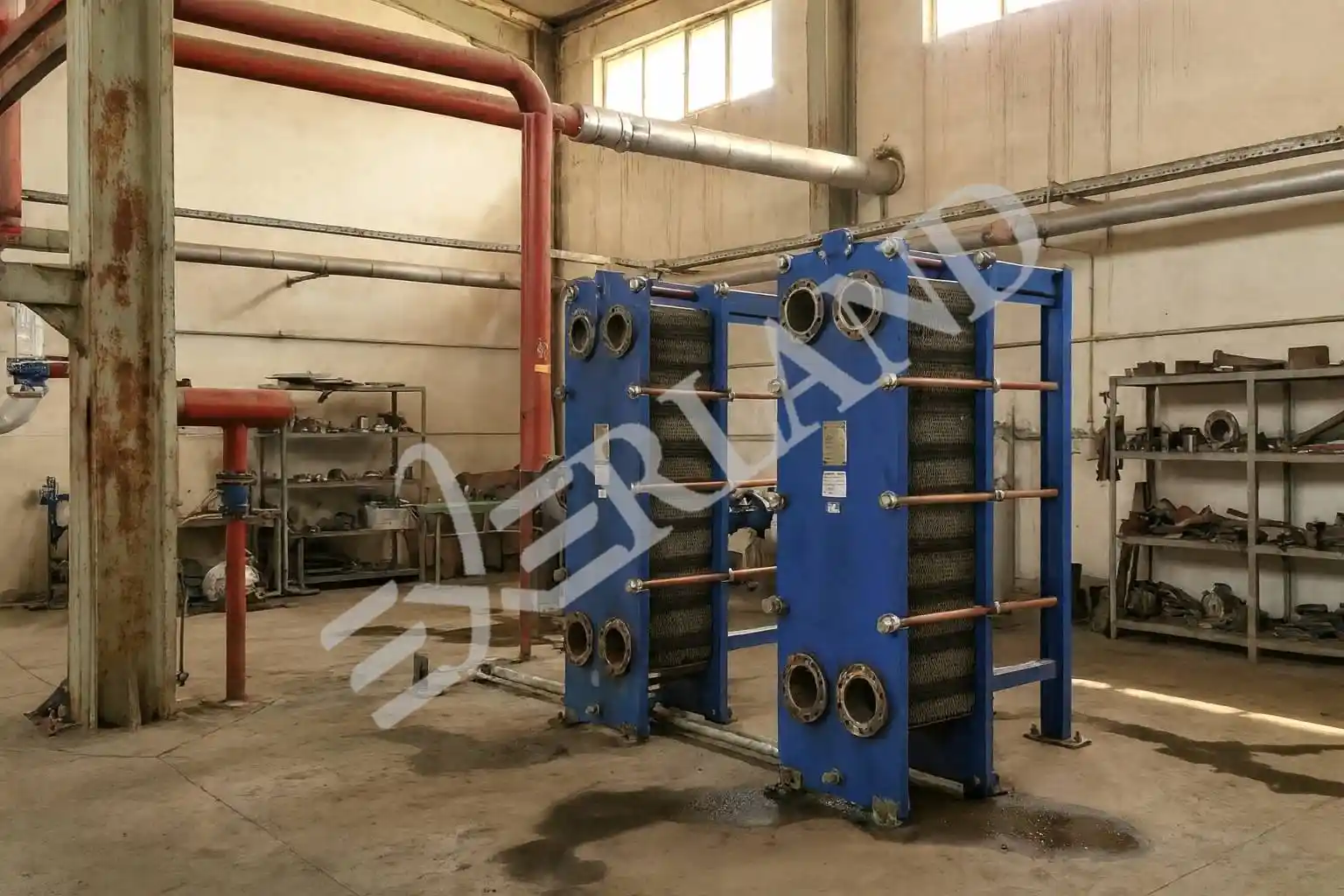

یک داستان موفقیت آمیز غذایی کاشان از پروژه اکسرلند
در سال 1402، اکسرلند برای یک کارخانه صنایع غذایی در کاشان، مبدل حرارتی بخار صفحه ای با ظرفیت 2.8 مگاوات طراحی کرد. چالش اصلی، دمای ورودی پایین و نیاز به گرمایش سریع بود. پس از تحلیل دقیق فرآیند و استفاده از صفحات استیل 316، راندمان واحد 38 درصد افزایش یافت و مصرف بخار کاهش پیدا کرد. این پروژه نمونه ای از طراحی سفارشی و دقیق اکسرلند است.
استفاده از صفحات استیل در این پروژه نشاندهنده اهمیت انتخاب جنس مناسب است؛ مبدل حرارتی استیل با مقاومت بالا در برابر خوردگی و دمای بالا، گزینهای ایدهآل برای صنایع غذایی و دارویی محسوب میشود.
چرا انتخاب صحیح مبدل حرارتی بخار اهمیت دارد؟
ریسک های انتخاب اشتباه:
افزایش مصرف انرژی
کاهش راندمان فرآیندی
توقف خط تولید
رسوب، خوردگی و ترک ناشی از فشار
کاهش عمر تجهیزات
انتخاب دقیق مبدل حرارتی برای صنایع حساس، مانند مبدل حرارتی صنایع غذایی و نوشیدنی، از اهمیت بالایی برخوردار است تا هم راندمان حرارتی حفظ شود و هم از توقف تولید و آسیب به تجهیزات جلوگیری شود.
تاثیر بر TCO (هزینه مالکیت):
یک مبدل بخار اشتباه می تواند تا 40 درصد هزینه انرژی را افزایش دهد.
انتخاب صحیح تجهیزات حرارتی، مانند مبدل حرارتی آب به هوا، میتواند مصرف انرژی را کاهش داده و تأثیر قابل توجهی بر کاهش TCO داشته باشد، بهویژه در سیستمهای تهویه و گرمایش صنعتی.
راهکار اکسرلند:
اکسرلند مبدل ها را بر اساس:
نوع سیال
فشار طراحی
دمای ورودی و خروجی
ظرفیت گرمایی
جنس ساخت مناسب (استیل 304، 316، آلیاژهای نیکل، تیتانیوم)
طراحی و تولید می کند.
این موضوع تضمین می کند دستگاه نه فقط کار کند، بلکه با راندمان مطلوب و کمترین مصرف انرژی کار کند.
با همین رویکرد، طراحی مبدل حرارتی سیستمهای تهویه مطبوع توسط اکسرلند، علاوه بر تطابق با شرایط عملیاتی، راندمان انرژی بالا و عملکرد پایدار در طول زمان را تضمین میکند.
جدول تصمیم گیری انتخاب مدل مبدل بخار
| لینک مشاهده | قیمت | طول عمر | مزیت کلیدی | کاربرد صنعتی | نوع | مدل |
|---|---|---|---|---|---|---|
| تماس بگیرید | بالا | بسیار زیاد | تحمل فشار بالا | نفت، گاز، بخار فوق داغ | لوله ای | STX |
| تماس بگیرید | متوسط | زیاد | راندمان بسیار بالا | صنایع غذایی، دارویی | صفحه ای | PHE |
| تماس بگیرید | پایین | متوسط | قیمت اقتصادی | مخازن، آب گرم | کویلی | Coil |
برای محیطهای حساس و نیازمند به بهداشت بالا، انتخاب مبدل حرارتی برای بیمارستان اهمیت ویژهای دارد تا هم راندمان گرمایی مطلوب حفظ شود و هم شرایط ایمنی و استریل رعایت گردد.
مزایا و کاربردهای مبدل حرارتی بخار
مزایای مبدل حرارتی بخار:
راندمان بسیار بالا به دلیل گرمای نهان بخار
قابلیت کار در فشار بالا
مصرف انرژی کمتر
انتقال حرارت یکنواخت
امکان CIP/SIP
طول عمر بالا
سازگار با سیالات مختلف
مناسب محیط های خورنده با متریال مناسب
هزینه تعمیر و نگهداری پایین
مزایای ذکر شده در مبدل حرارتی بخار، مشابه ویژگیهای مبدل حرارتی آب به آب است که با انتقال حرارت یکنواخت و مصرف انرژی بهینه، گزینهای مناسب برای سیستمهای گرمایش و سرمایش صنعتی محسوب میشود.
کاربردهای مبدل حرارتی بخار:
گرمایش آب
گرمایش روغن صنعتی
تولید بخار ثانویه
گرم کردن محلول های شیمیایی
پیش گرم کن هوا
صنایع غذایی، لبنی، نوشیدنی
صنایع نفت و گاز
نیروگاه ها
تصفیه خانه ها
علاوه بر کاربردهای ذکر شده، مبدل حرارتی بخار به هوا در سیستمهای تهویه و گرمایش صنعتی نقش مهمی دارد و میتواند گرمای بخار را به جریان هوای فرآیندی منتقل کرده و راندمان انرژی را افزایش دهد.
جدول مشخصات فنی مبدل حرارتی بخار
| قیمت حدودی | محدودیت ها | مزایا | راندمان | جنس | فشار کاری | ظرفیت (kW) | نوع | مدل |
|---|---|---|---|---|---|---|---|---|
| تماس بگیرید. | ابعاد بزرگ | تحمل فشار بالا | متوسط | استیل 304/316 | 6 تا 25 بار | 100 تا 800 | لوله ای | STX-100 |
| تماس بگیرید. | حساس به رسوب | سطح انتقال حرارت زیاد | بسیار بالا | استیل 316 | 6 تا 16 بار | 50 تا 1500 | صفحه ای | PHE-Steam |
تماس بگیرید. | محدودیت ظرفیت | نصب سریع | متوسط | مس، استیل | 4 تا 10 بار | 30 تا 400 | کویلی | Coil-S |
این مشخصات فنی نشان میدهد که برای کاربردهایی با نیاز به گرمایش پایدار و یکنواخت، مبدل حرارتی آب داغ میتواند گزینهای مکمل و کارآمد باشد و انتقال حرارت مؤثر را در سیستمهای صنعتی تضمین کند.
کاربردهای متنوع مبدل حرارتی بخار
صنایع شیمیایی و پتروشیمی
انتقال حرارت کارآمد بین بخار و سیالات دیگر.کاهش هزینههای عملیاتی.
برای فرآیندهای حساس و سیالات خورنده، کاربرد مبدل حرارتی برای سیالات شیمیایی خورنده اهمیت ویژهای دارد و با استفاده از جنس مناسب و طراحی مهندسی، انتقال حرارت ایمن و کارآمد را تضمین میکند.
سیستمهای گرمایشی و تهویه مطبوع
استفاده بهینه در سیستمهای HVAC.بهبود عملکرد در گرمایش و سرمایش محیطی.
در سیستمهای HVAC، بهرهگیری از مبدل حرارتی برای سیستم تهویه مطبوع میتواند راندمان گرمایش و سرمایش را افزایش دهد و توزیع یکنواخت دما در محیط را تضمین کند.
ماشینآلات صنعتی
بهبود کارایی ماشینآلات با استفاده از حرارت بخار.افزایش طول عمر تجهیزات.
در صنایع مختلف، نصب مبدل حرارتی برای بخار صنعتی باعث بهبود کارایی دستگاهها و افزایش طول عمر تجهیزات میشود و انتقال حرارت مؤثر را در فرآیندهای تولید تضمین میکند.
فرآیندهای صنعتی خاص
کنترل دقیق دما در خطوط تولید حساس.سازگاری با الزامات استانداردهای جهانی.
در فرآیندهای حساس، استفاده از مبدل حرارتی برای روغن داغ امکان کنترل دقیق دما و تطابق با استانداردهای جهانی را فراهم میکند و کارایی و ایمنی خطوط تولید را افزایش میدهد.
|

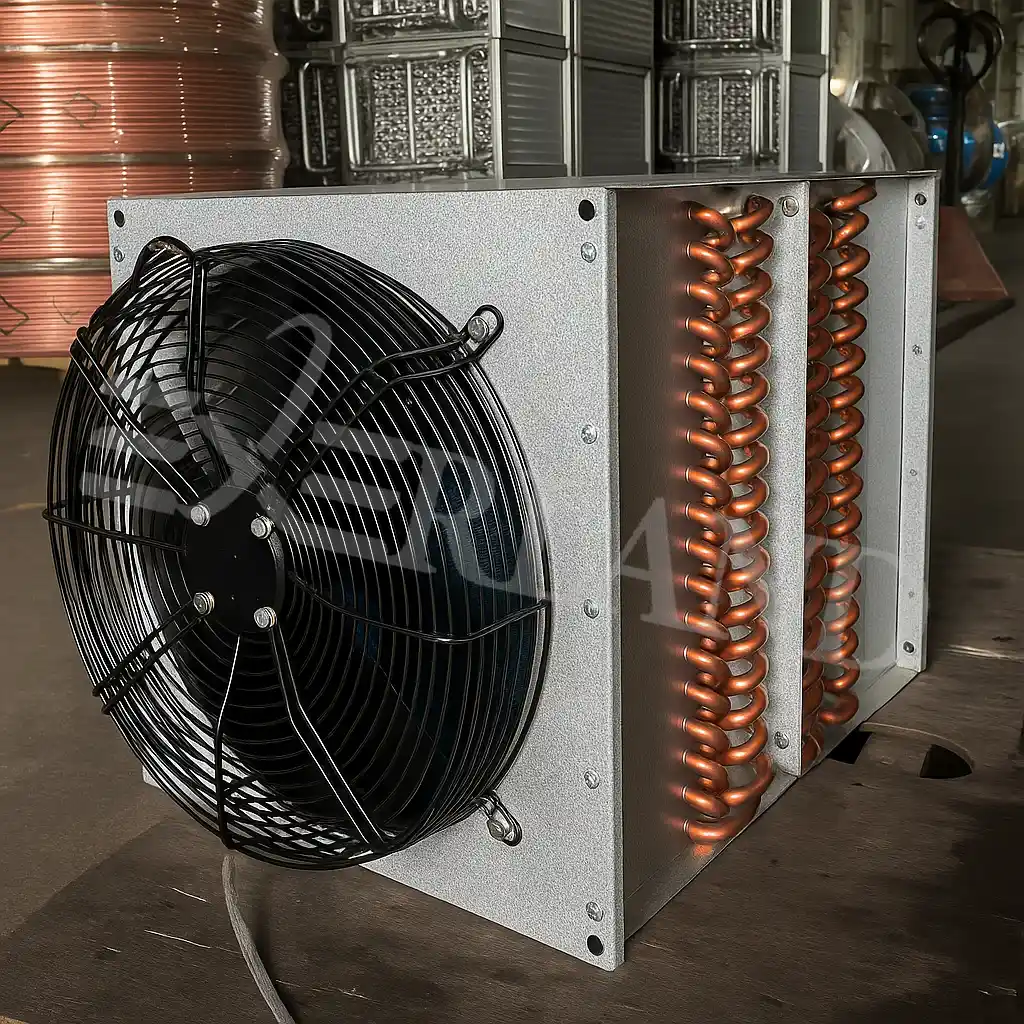

خرید مبدل حرارتی بخار
خرید مبدل حرارتی بخار فقط خرید یک دستگاه نیست؛ یک تصمیم مهندسی است که مستقیما بر راندمان فرآیند، کیفیت محصول نهایی، مصرف انرژی و دوام تجهیزات تاثیر می گذارد. در انتخاب این مبدل، باید پارامترهای فنی مانند نوع بخار (اشباع یا سوپر هیت)، نوع سیال، ظرفیت حرارتی، فشار کاری، جنس ساخت (استیل 304 یا 316)، استاندارد ساخت، شرایط محیطی و قابلیت CIP/SIP بررسی شود.
اکسرلند با تحلیل دقیق فرآیند و طراحی اختصاصی، بهترین مدل را برای شرایط کارخانه شما تولید می کند.
برای مشاوره فنی، کارشناسان اکسرلند آماده ارائه راهنمایی هستند.
قیمت مبدل حرارتی بخار
قیمت یک مبدل حرارتی بخار ثابت نیست و مستقیما به پارامترهایی مانند ظرفیت، راندمان، نوع طراحی، ضخامت، متریال، فشار کاری، استاندارد و شرایط فرآیند بستگی دارد.
به دلیل تولید مستقیم و بدون واسطه، اکسرلند می تواند قیمت رقابتی، کیفیت تضمینی و تحویل سریع ارائه دهد.
برای ارائه قیمت دقیق، اطلاعات زیر لازم است:
دبی سیال
دمای ورودی و خروجی
فشار
نوع سیال
جنس مورد نیاز
استاندارد ساخت
برای استعلام قیمت مبدل حرارتی ، با بخش فنی اکسرلند تماس بگیرید.
برای کاربردهایی که نیاز به انتقال حرارت سریع و مقاوم در برابر خوردگی دارند، مبدل حرارتی مسی گزینهای ایدهآل است و اکسرلند میتواند با تولید مستقیم، قیمت رقابتی و تحویل سریع این مبدلها را ارائه دهد.
راهنمای انتخاب سریع بهترین مبدل حرارتی بخار
معیارهای اصلی انتخاب:
نوع مبدل (لوله ای، صفحه ای، کویلی)
ظرفیت مورد نیاز
نوع سیال مقصد
فشار و دما
جنس (استیل 304، 316، تیتانیوم)
فضای نصب
استاندارد ساخت
هزینه مالکیت TCO
برای کاربردهای کوچک و سیستمهای محدود، مبدل حرارتی دو لولهای میتواند گزینهای مناسب باشد، چرا که نصب آسان، هزینه ساخت پایین و انتقال حرارت مؤثر را در فضاهای محدود فراهم میکند.
صنایع مصرف کننده بخار
مبدل حرارتی بخار در صنایع زیر بیشترین کاربرد را دارد:
پتروشیمی و پالایشگاه
صنایع غذایی
داروسازی
نیروگاه
تولید و فرآوری فلزات
کارخانه های قیر
صنایع بسته بندی
کشاورزی صنعتی
تاسیسات بخار و موتورخانه ها
تصفیه خانه ها
در نیروگاهها، کاربرد مبدل حرارتی در نیروگاه نقش حیاتی دارد و با انتقال مؤثر حرارت بخار، بهرهوری انرژی را افزایش داده و عملکرد پایدار توربینها و سیستمهای حرارتی را تضمین میکند.
در هر صنعت، اکسرلند طراحی را مطابق نوع فرآیند، فشار، دما و استاندارد انجام می دهد.
چرا خرید از اکسرلند؟
تیم مهندسی و مشاوره تخصصی
طراحی سفارشی مطابق استانداردهای ASME، ISO، API، FDA
تولید مستقیم با استیل 304، 316، آلیاژهای نیکل و تیتانیوم
اجرای پروژه های صنعتی بزرگ
خدمات و پشتیبانی سریع
قیمت رقابتی بدون واسطه
گارانتی معتبر و تامین قطعات
با این رویکرد، مشتریان میتوانند مطمئن باشند که انتخابشان از اکسرلند، بهعنوان تولید کننده مبدل حرارتی، تضمینکننده کیفیت، دوام و عملکرد بهینه در تمام پروژههای صنعتی خواهد بود.
