نقش مبدل حرارتی در بهبود عملکرد سیستم های تهویه مطبوع

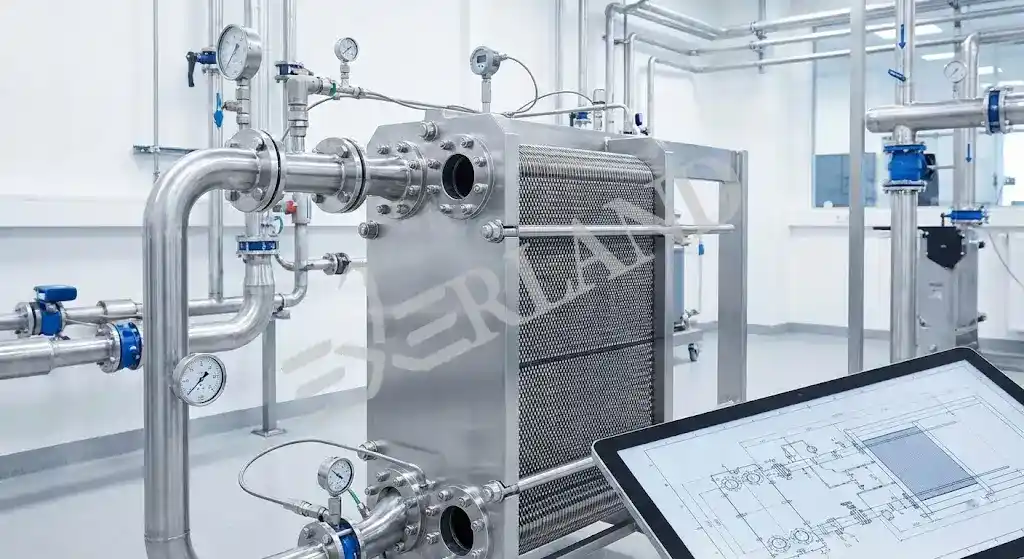

چرا مبدل حرارتی در HVAC یک تجهیز کلیدی است؟

در سیستم‌های تهویه مطبوع (HVAC)، هدف اصلی فقط خنک‌سازی یا گرمایش نیست، بلکه کنترل دقیق انرژی حرارتی در یک چرخه بسته است. در این میان، مبدل حرارتی (Heat Exchanger) نقش یک عنصر مرکزی را ایفا می‌کند که کیفیت عملکرد کل سیستم را تعیین می‌کند.

در واقع اگر بخواهیم ساده اما مهندسی نگاه کنیم:

HVAC بدون مبدل حرارتی، فقط یک سیستم مصرف‌کننده انرژی است؛ نه یک سیستم بهینه‌ساز انرژی.

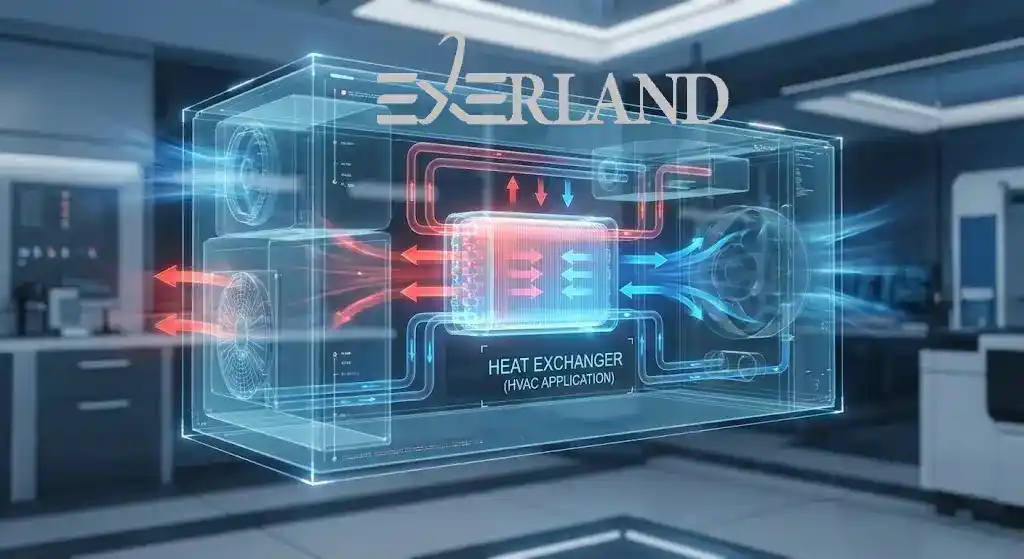

سیستم تهویه مطبوع (HVAC) چگونه کار می‌کند؟

سیستم HVAC شامل چند بخش اصلی است:

• کمپرسور (Compressor)
• کندانسور (Condenser)
• اواپراتور (Evaporator)
• مبدل‌های حرارتی (Heat Exchangers)
• فن‌ها و مسیرهای جریان هوا

در این چرخه، مبدل حرارتی وظیفه دارد:

• انتقال حرارت بین دو سیال (هوا-آب یا مبرد-هوا)
• افزایش راندمان تبادل انرژی
• کاهش بار کمپرسور
• تثبیت دمای خروجی

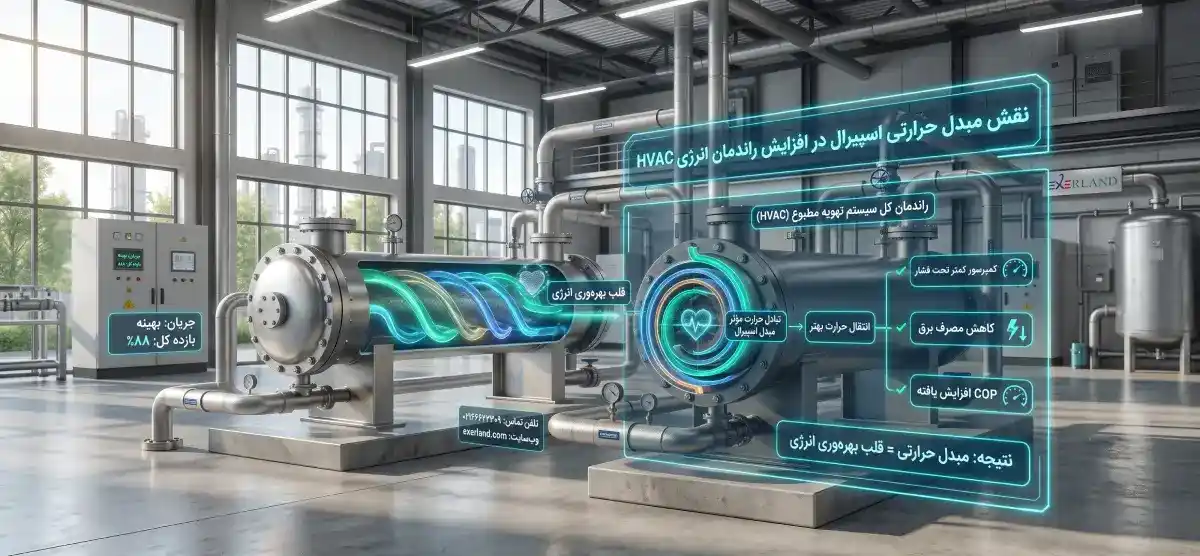

نقش مبدل حرارتی در افزایش راندمان انرژی HVAC

در سیستم‌های تهویه مطبوع (HVAC)، مبدل حرارتی اسپیرال به دلیل طراحی فشرده و جریان مارپیچی سیال، امکان انتقال حرارت مؤثر بین جریان گرم و سرد را فراهم می‌کند. هرچه تبادل حرارت در مبدل اسپیرال بهتر انجام شود، راندمان کل سیستم افزایش می‌یابد.راندمان سیستم تهویه مطبوع به شدت به میزان تبادل حرارت مؤثر وابسته است. هرچه انتقال حرارت بهتر انجام شود:

• کمپرسور کمتر تحت فشار قرار می‌گیرد
• مصرف برق کاهش می‌یابد
• COP سیستم افزایش پیدا می‌کند

در نتیجه:

مبدل حرارتی = قلب بهره‌وری انرژی در HVAC

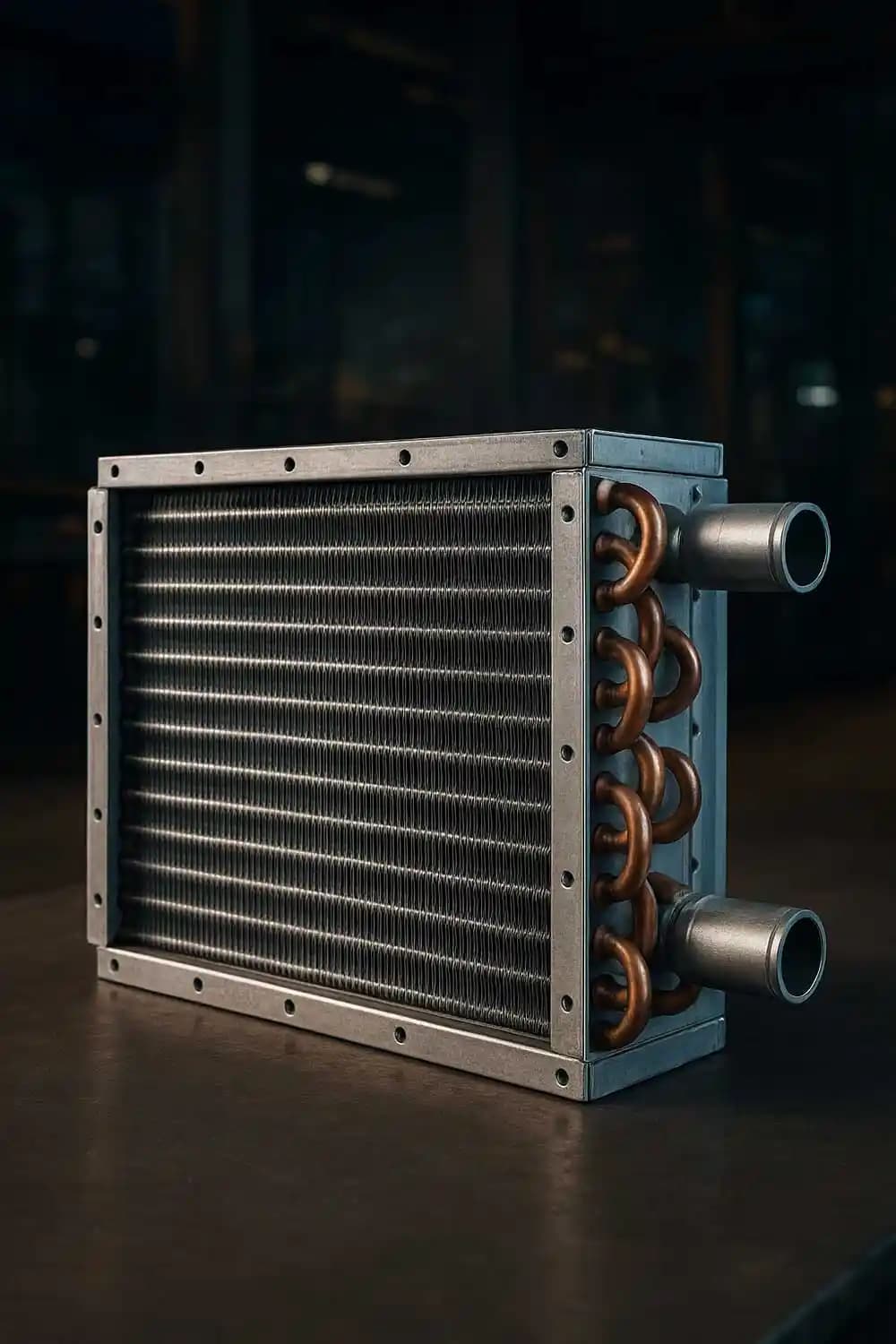

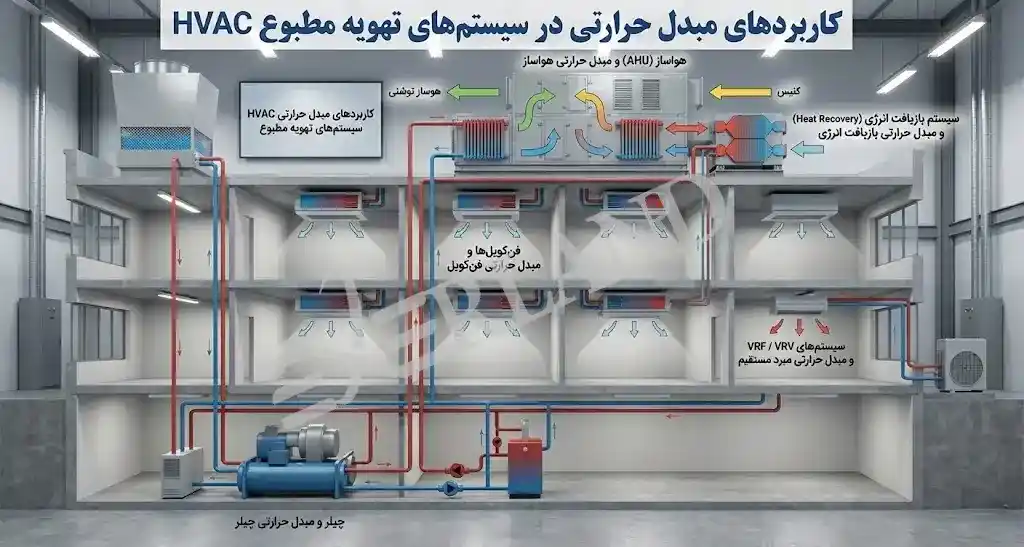

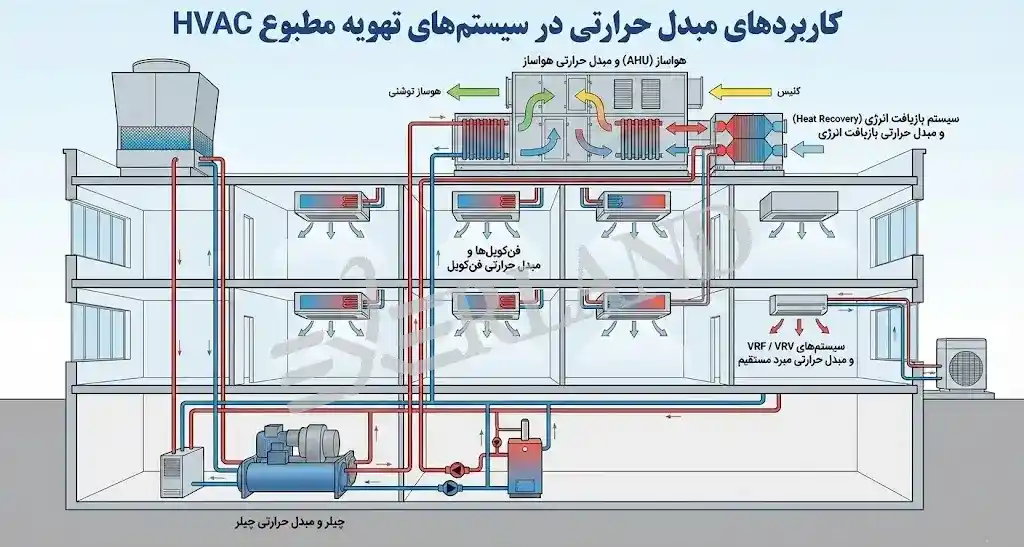

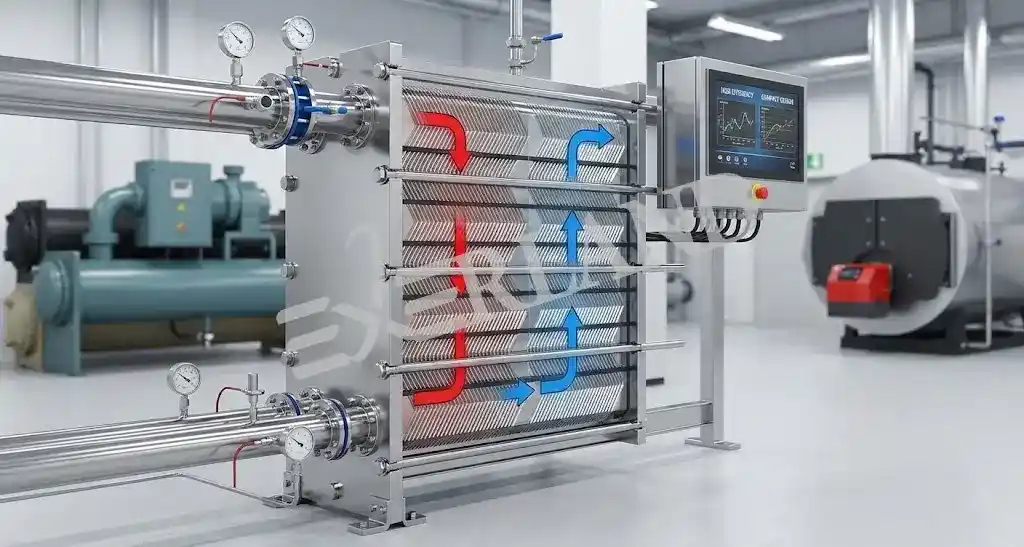

انواع مبدل‌های حرارتی در سیستم‌های تهویه مطبوع

در HVAC معمولاً از چند نوع مبدل استفاده می‌شود:

1. مبدل هوا به مبرد (Air to Refrigerant)

• استفاده در اواپراتورها
• کاربرد در کولرها و چیلرها

2. مبدل آب به مبرد (Water to Refrigerant)

• استفاده در چیلرهای صنعتی
• راندمان بالا

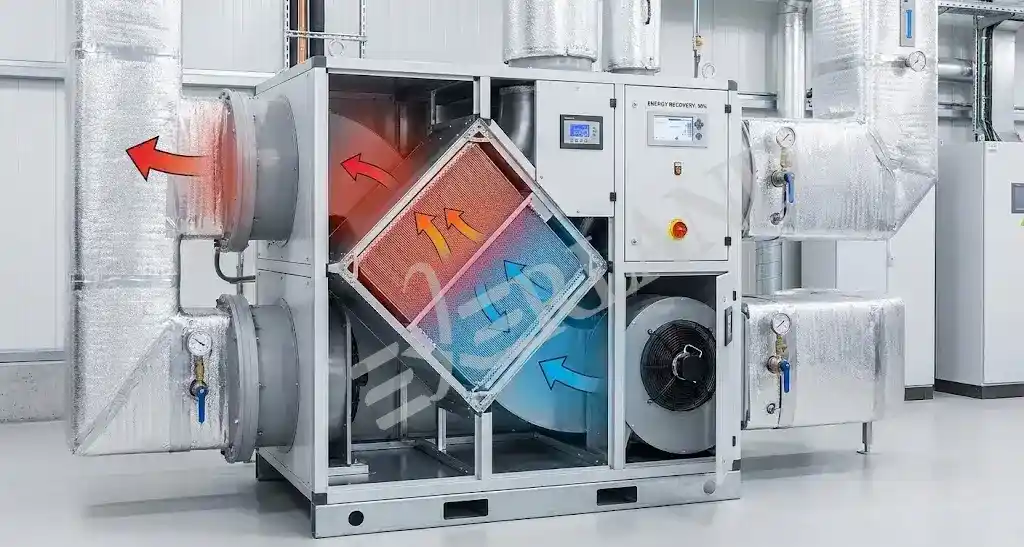

3. مبدل هوا به هوا (Air to Air)

• بازیافت انرژی
• سیستم‌های تهویه هوشمند

تحلیل انتقال حرارت در مبدل‌های HVAC

انتقال حرارت در سیستم‌های تهویه مطبوع بر اساس اختلاف دما و سطح تبادل حرارت انجام می‌شود.

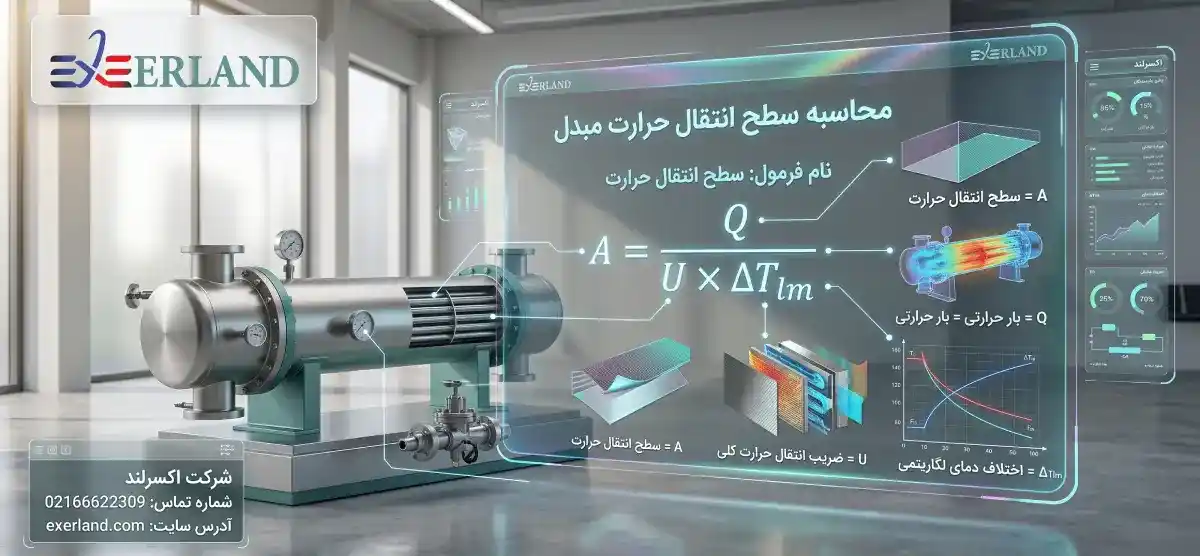

نام فرمول: توان انتقال حرارت
Q = U × A × ΔT_lm

تحلیل مهندسی:

• U = ضریب کلی انتقال حرارت
• A = سطح مبدل
• ΔT_lm = اختلاف دمای لگاریتمی

 هرچه U و A بیشتر باشند، سیستم HVAC راندمان بالاتری خواهد داشت.در مبدل حرارتی پوسته و لوله، سیال از داخل لوله‌ها و سیال دیگر از فضای پوسته عبور می‌کند و تبادل حرارت میان آن‌ها صورت می‌گیرد. طراحی مناسب این مبدل می‌تواند سطح انتقال حرارت را افزایش داده و راندمان سیستم را بهبود بخشد.

رابطه مبدل حرارتی با مصرف انرژی در HVAC

یکی از مهم‌ترین پارامترها در HVAC، مصرف انرژی کمپرسور است. مبدل حرارتی با بهبود انتقال حرارت باعث کاهش فشار کاری کمپرسور می‌شود.

اثرات مستقیم:

• کاهش مصرف برق
• کاهش استهلاک کمپرسور
• افزایش عمر سیستم
• بهبود COP

جدول مقایسه سیستم HVAC با و بدون مبدل حرارتی بهینه

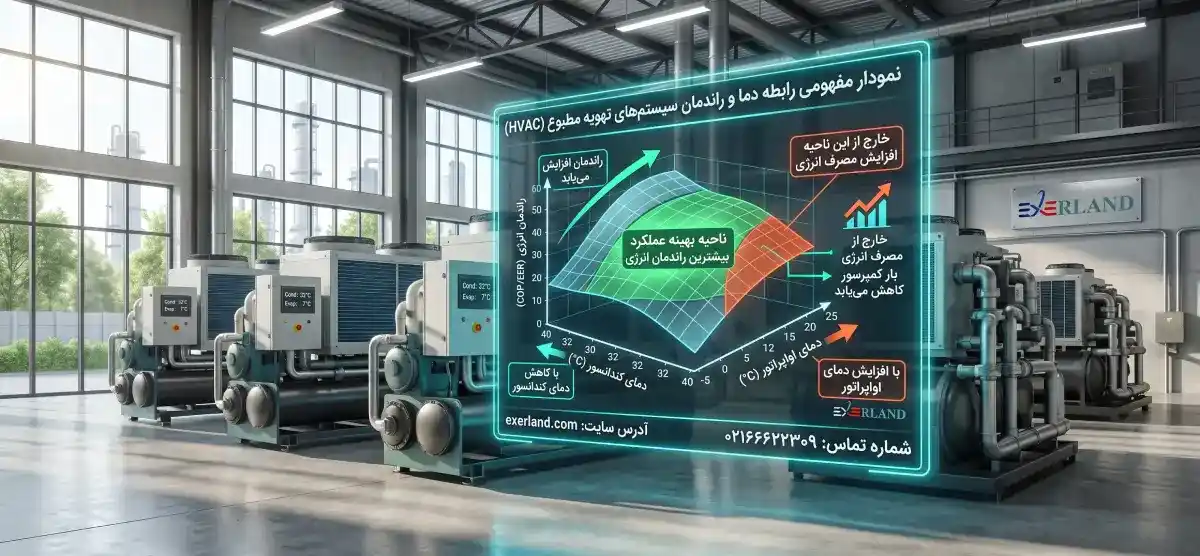

نمودار مفهومی رابطه دما و راندمان HVAC

در سیستم تهویه مطبوع:

• با کاهش دمای کندانسور → راندمان افزایش می‌یابد
• با افزایش دمای اواپراتور → بار کمپرسور کاهش می‌یابد

 رفتار کلی:

• ناحیه بهینه عملکرد = بیشترین راندمان انرژی
• خارج از این ناحیه = افزایش مصرف انرژی



اثر مبدل حرارتی بر COP سیستم HVAC

COP (Coefficient of Performance) یکی از مهم‌ترین شاخص‌های عملکرد سیستم است.

نام فرمول: ضریب عملکرد سیستم
COP = Q_cooling / W_input

تحلیل:

• افزایش Q_cooling → افزایش COP
• کاهش W_input → افزایش راندمان سیستم

 مبدل حرارتی مستقیماً هر دو پارامتر را بهبود می‌دهد.

استفاده از مبدل حرارتی دوار باعث بهبود هر دو پارامتر Q_cooling و W_input می‌شود، که در نهایت COP سیستم HVAC افزایش یافته و راندمان انرژی کل سیستم بهینه می‌شود.

نقش مبدل در کندانسور و اواپراتور

در سیستم HVAC:

کندانسور:

• دفع حرارت از مبرد
• تبدیل گاز به مایع

اواپراتور:

• جذب حرارت از محیط
• تولید سرمایش

مبدل حرارتی در هر دو بخش نقش کلیدی در انتقال انرژی دارد.

اثر طراحی مبدل بر عملکرد سیستم

پارامترهای طراحی مبدل شامل:

• سطح انتقال حرارت (A)
• نوع جریان (Counter/Parallel Flow)
• جنس لوله‌ها
• سرعت جریان سیال

هر تغییر کوچک در این پارامترها می‌تواند عملکرد کل HVAC را تغییر دهد.

عملکرد سیستم‌های HVAC تا حد زیادی به طراحی مبدل حرارتی U-Tube وابسته است. در این نوع مبدل، لوله‌ها به شکل U خم شده‌اند و امکان جبران انبساط حرارتی، کاهش تنش‌های مکانیکی و افزایش قابلیت اطمینان سیستم را فراهم می‌کنند. انتخاب صحیح پارامترهای طراحی می‌تواند تأثیر قابل‌توجهی بر راندمان انتقال حرارت و مصرف انرژی داشته باشد.

مدل واقعی مصرف انرژی در سیستم HVAC

در سیستم‌های تهویه مطبوع، بخش عمده انرژی توسط کمپرسور مصرف می‌شود. مبدل حرارتی با کاهش بار حرارتی ورودی به کمپرسور، مستقیماً روی مصرف انرژی اثر می‌گذارد.

مدل کلی توان مصرفی:

نام فرمول: توان مصرفی سیستم HVAC
W = Q / COP

تحلیل مهندسی:

• Q = ظرفیت سرمایش یا گرمایش
• COP = ضریب عملکرد سیستم

 هرچه مبدل حرارتی راندمان بالاتری داشته باشد، Q مؤثر افزایش و W کاهش می‌یابد.

 اثر مبدل حرارتی بر COP سیستم

COP یکی از مهم‌ترین شاخص‌های طراحی HVAC است.

نام فرمول: ضریب عملکرد
COP = Q_cooling / W_input

تحلیل:

• افزایش انتقال حرارت در مبدل → افزایش Q_cooling
• کاهش افت‌های حرارتی → کاهش W_input

 نتیجه: مبدل بهینه = افزایش مستقیم COP

COP (Coefficient of Performance) یکی از مهم‌ترین شاخص‌های طراحی و ارزیابی عملکرد سیستم‌های HVAC است. مبدل حرارتی لوله ای با ایجاد تبادل حرارتی مؤثر بین سیالات، نقش مهمی در افزایش راندمان سیستم و بهبود ضریب عملکرد ایفا می‌کند.

تحلیل ضریب کلی انتقال حرارت (U) در HVAC

راندمان واقعی مبدل به ضریب U وابسته است که تابع مقاومت‌های حرارتی است.

نام فرمول: ضریب کلی انتقال حرارت
1/U = 1/hi + (L/k) + 1/ho

تحلیل مهندسی:

• hi و ho: مقاومت فیلم سیال
• k: هدایت حرارتی متریال
• L: ضخامت دیواره

 کاهش مقاومت دیواره = افزایش راندمان HVAC

اثر سرعت جریان بر راندمان مبدل

در مبدل حرارتی دو لوله ای (Multi-Tube Heat Exchanger)، سرعت جریان سیال نقش مهمی در انتقال حرارت و افت فشار دارد. افزایش سرعت جریان باعث ایجاد آشفتگی بیشتر در جریان سیال و افزایش ضریب انتقال حرارت می‌شود، اما همزمان افت فشار و مصرف انرژی پمپ را افزایش می‌دهد.افزایش سرعت جریان باعث افزایش آشفتگی و بهبود انتقال حرارت می‌شود، اما همزمان افت فشار را افزایش می‌دهد.

رابطه افت فشار:

نام فرمول: افت فشار در جریان
ΔP ∝ (L × V²) / D

تحلیل:

• V ↑ → انتقال حرارت ↑
• V ↑ → مصرف انرژی پمپ ↑

 طراحی بهینه = تعادل بین راندمان حرارتی و انرژی مصرفی

مدل بهینه سازی انرژی در HVAC

هدف طراحی بهینه، رسیدن به کمترین مصرف انرژی با بیشترین انتقال حرارت است:

تابع هدف:

• بیشینه‌سازی Q
• کمینه‌سازی W

📌 این مسئله در مهندسی به عنوان Optimization Problem شناخته می‌شود.

اثر Fouling بر مصرف انرژی سیستم

رسوب‌گذاری یکی از مهم‌ترین عوامل کاهش راندمان در HVAC است.

• کاهش سطح انتقال حرارت
• افزایش دمای خروجی
• افزایش بار کمپرسور

نام فرمول: مقاومت کل حرارتی
R_total = R_clean + R_fouling

 افزایش Fouling = کاهش COP + افزایش مصرف انرژی

در مبدل حرارتی الکتریکی، این موضوع اهمیت بیشتری دارد، زیرا رسوب‌گذاری روی المنت‌ها یا سطوح تبادل حرارت باعث می‌شود سیستم برای رسیدن به دمای مطلوب، انرژی الکتریکی بیشتری مصرف کند.

جدول مقایسه عملکرد سیستم HVAC بهینه و غیر بهینه

بیشتر بخوانید: راهنمای انتخاب پرشر وسل ممبران در سیستم های تصفیه آب صنعتی (از طراحی تا بهره‌برداری)

نمودار مفهومی رابطه COP و راندمان مبدل

رفتار کلی سیستم:

• افزایش راندمان مبدل → افزایش COP
• افزایش Fouling → کاهش COP

نتیجه:

• ناحیه بهینه عملکرد = کمترین مصرف انرژی
• ناحیه بحرانی = افزایش شدید هزینه برق

 تحلیل عددی ظرفیت سرمایش واقعی

ظرفیت سرمایش واقعی تابع مبدل و شرایط عملیاتی است:

نام فرمول: ظرفیت سرمایش
Q = m × Cp × (Tin - Tout)

تحلیل:

• افزایش اختلاف دما → افزایش ظرفیت
• بهبود مبدل → افزایش ΔT مؤثر

اثر طراحی مبدل بر کاهش مصرف برق

مبدل بهینه باعث:

• کاهش زمان کار کمپرسور
• کاهش تعداد سیکل‌های روشن/خاموش
• افزایش راندمان انرژی کلی سیستم

 نتیجه نهایی: کاهش هزینه عملیاتی (OPEX)

استفاده از یک مبدل حرارتی صفحه ای واشردار بهینه منجر به کاهش هزینه عملیاتی (OPEX)، افزایش عمر مفید تجهیزات و بهره‌وری بالای سیستم HVAC می‌شود.

رفتار واقعی مبدل حرارتی در شرایط بهره‌برداری

در شرایط واقعی، مبدل حرارتی تحت تأثیر عوامل زیر قرار دارد:

• کیفیت سیال (آب، مبرد، هوا)
• تغییرات دمای محیط
• نوسانات بار حرارتی
• کیفیت نگهداری

👉 نتیجه:
سیستم از حالت ایده‌آل خارج شده و وارد عملکرد غیرخطی (Non-Linear Performance) می‌شود.

 مهم‌ترین مکانیزم‌های خرابی در مبدل HVAC

خرابی‌ها در مبدل‌های HVAC معمولاً به چهار دسته اصلی تقسیم می‌شوند:

1. رسوب‌گذاری (Fouling)

• تجمع رسوبات معدنی و آلی
• کاهش سطح انتقال حرارت
• افزایش مصرف انرژی

2. خوردگی (Corrosion)

• واکنش شیمیایی با سیال
• ایجاد نشتی در لوله‌ها
• کاهش عمر تجهیز

3. افت فشار غیرعادی

• گرفتگی مسیر جریان
• افزایش بار پمپ
• کاهش دبی واقعی

4. ترک حرارتی (Thermal Fatigue)

• تغییرات دمایی مکرر
• ایجاد تنش در دیواره لوله‌ها

 مدل کاهش راندمان در اثر خرابی

راندمان مبدل در طول زمان کاهش می‌یابد:

نام فرمول: راندمان واقعی در زمان
η(t) = η0 × e^(-kt)

تحلیل مهندسی:

• η0 = راندمان اولیه
• k = ضریب خرابی (وابسته به Fouling و خوردگی)
• t = زمان

👉 هرچه نگهداری ضعیف‌تر باشد، k افزایش می‌یابد.

اثر Fouling بر عملکرد سیستم HVAC

رسوب‌گذاری یکی از مهم‌ترین عوامل افت راندمان است.

• کاهش ضریب انتقال حرارت (U)
• افزایش دمای خروجی سیال
• افزایش بار کمپرسور

نام فرمول: مقاومت حرارتی کل
R_total = R_clean + R_fouling

نتیجه:

افزایش Fouling = کاهش COP سیستم HVAC

تحلیل خوردگی در مبدل‌های HVAC

خوردگی وابسته به نوع سیال و جنس متریال است:

• در سیستم‌های آبی: خوردگی الکتروشیمیایی
• در محیط‌های مرطوب: خوردگی موضعی (Pitting)
• در مبردهای خاص: واکنش شیمیایی

👉 استیل مقاومت بالاتری دارد، اما صفر نیست.

 اثر خرابی بر مصرف انرژی سیستم

خرابی مبدل مستقیماً روی مصرف برق تأثیر دارد:

نام فرمول: توان مصرفی سیستم
W = Q / COP

تحلیل:

• کاهش Q به دلیل Fouling
• کاهش COP به دلیل افت راندمان

 نتیجه: افزایش شدید مصرف انرژی کمپرسور

در مبدل حرارتی چیلر، طراحی صحیح، نگهداری منظم و جلوگیری از رسوب‌گذاری و خوردگی، نقش کلیدی در کاهش مصرف انرژی و افزایش عمر مفید تجهیزات دارد.

جدول مقایسه انواع خرابی در HVAC

چک لیست نگهداری صنعتی مبدل HVAC

برای جلوگیری از خرابی‌ها:

• شستشوی دوره‌ای (Chemical Cleaning)
• بررسی افت فشار (ΔP)
• کنترل دمای ورودی و خروجی
• تست نشتی (Leak Test)
• آنالیز کیفیت آب

 تحلیل افت فشار در اثر گرفتگی

گرفتگی مسیر جریان باعث افزایش افت فشار می‌شود:

نام فرمول: افت فشار جریان
ΔP ∝ (L × V²) / D

نتیجه:

• ΔP ↑ → بار پمپ ↑ → مصرف انرژی ↑

اثر نگهداری بر عمر مبدل

عمر واقعی مبدل تابع کیفیت نگهداری است:

• نگهداری مناسب → عمر بالا
• نگهداری ضعیف → خرابی زودرس

 در عمل، نگهداری مهم‌تر از طراحی اولیه است.

در مبدل حرارتی هواخنک افقی، اجرای برنامه منظم نگهداری عملیاتی کلیدی است تا راندمان حرارتی حفظ شود، هزینه‌های انرژی کاهش یابد و عمر مفید مبدل افزایش یابد.

تحلیل Failure Mode (FMEA ساده HVAC)

در سیستم HVAC:

• Failure Mode: Fouling / Corrosion
• Effect: کاهش راندمان / افزایش مصرف انرژی
• Cause: کیفیت پایین سیال
• Control: فیلتر + شستشو + پایش دوره‌ای
