صنایع شیمیایی از جمله پیچیده ترین و حساسترین صنایع جهان هستند؛ زیرا سیالات این حوزه اغلب خورنده، سمی، قابل اشتعال، ویسکوز، دارای فشار بالا یا واکنشپذیر هستند. بنابراین انتخاب یک مبدل حرارتی مواد شیمیایی مناسب، نه فقط یک خرید ساده بلکه یک تصمیم مهندسی و ایمنی است که باید با تحلیل دقیق، محاسبات حرارتی و انتخاب متریال صحیح انجام شود.
تیم ما در اکسرلند با تکیه بر طراحی مهندسی، استانداردهای بینالمللی و تجربه صنعتی، انواع مبدل حرارتی ویژه صنایع شیمیایی را سفارشیسازی، تولید و تست میکند؛ زیرا شرایط فرآیندی در این صنایع بسیار متفاوت بوده و هر پروژه نیازمند طراحی اختصاصی است.
مبدل حرارتی مواد شیمیایی چیست؟
مبدل حرارتی صنعتی مورد استفاده در صنایع شیمیایی، تجهیزی صنعتی است که برای انتقال کنترلشده حرارت میان سیالات مختلف در فرآیندهای شیمیایی بهکار میرود. این تجهیزات در عملیاتهایی نظیر گرمایش، سرمایش، تبخیر، میعان، بازیافت انرژی و پایدارسازی دمای فرآیند نقش کلیدی دارند و از اجزای حیاتی واحدهای شیمیایی محسوب میشوند.
مبدلهای حرارتی مواد شیمیایی بهگونهای طراحی میشوند که توانایی کار ایمن و پایدار با سیالات دارای شرایط دشوار فرآیندی را داشته باشند، از جمله:
سیالات خورنده
گازهای اسیدی
مواد با ویسکوزیته بالا
اسیدها و بازها
حلالها و سیالات قابل اشتعال
ترکیبات شیمیایی نظیر نفت، بنزن، تولوئن، متانول و سایر هیدروکربنها
|
در چنین کاربردهایی، طراحی مبدل حرارتی صرفاً به ظرفیت انتقال حرارت محدود نمیشود، بلکه پارامترهای متعددی باید بهصورت مهندسیشده مورد توجه قرار گیرند، از جمله:
انتخاب متریال مناسب (مانند استیل ضدزنگ، آلیاژهای نیکل، تیتانیوم یا دوبلکس)
ضخامت ورقها و لولهها متناسب با فشار و دمای کاری
نوع اتصال و روش جوشکاری مطابق با استانداردهای صنعتی
فشار و دمای طراحی
نوع گسکت و سیستم آببندی متناسب با ماهیت شیمیایی سیال
سطح مؤثر انتقال حرارت و آرایش جریان
تیم مهندسی اکسرلند به عنوان سازنده انواع مبدل حرارتی برای مشاوره تخصصی قبل از خرید در خدمت شما هست.
مبدل حرارتی پوسته و لوله یکی از پرکاربردترین تجهیزات در صنایع شیمیایی هستند که نقش مهمی در انتقال حرارت بین سیالات مختلف ایفا میکنند. انتخاب صحیح یک مبدل حرارتی شیمیایی میتواند باعث افزایش کارایی، کاهش مصرف انرژی و بهبود طول عمر تجهیزات شود.با رعایت این نکات، میتوان مبدل حرارتی پوسته و لوله انتخاب کرد که علاوه بر عملکرد بهینه، دوام و ایمنی بالایی نیز داشته باشد.
جدول مقایسه سریع انواع مبدل حرارتی برای مواد شیمیایی
| محدودیت | مزایا | مناسب برای | نوع مبدل حرارتی |
|---|---|---|---|
| وزن بالا، نیاز به فضای بیشتر | بسیار مقاوم، ایمن، عمر طولانی | اسیدها، مواد خورنده، فشار بالا | مبدل حرارتی پوسته و لوله (Shell & Tube) |
| مناسب مواد خورنده قوی نیست | راندمان بالا، فضای کم | سیالات تمیز، حلالها، آببهآب | مبدل حرارتی صفحه ای (PHE) |
| راندمان کمتر نسبت به آبی | بدون نیاز به آب، نگهداری آسان | گازها، بخار، خنککاری بدون آب | مبدل حرارتی هوا خنک (Air Cooler) |
| ظرفیت محدود | ساختار ساده، مقاوم | دبی کم، فشار بالا | مبدل حرارتی دو لوله (Double Pipe) |
| برای سیالات غلیظ مناسب نیست | تبادل خوب، وزن کم | گازها، بخارات سبک | مبدل حرارتی فین تیوب / رادیاتوری |
چرا مبدل حرارتی در صنایع شیمیایی اهمیت ویژهای دارد؟
فرآیندهای شیمیایی معمولاً تحت شرایط دمایی دقیق و کنترلشده انجام میشوند و حتی تغییرات جزئی دما میتواند تأثیر قابلتوجهی بر عملکرد، ایمنی و کیفیت محصول نهایی داشته باشد. در چنین شرایطی، مبدل حرارتی نقش اساسی در پایدارسازی دما و کنترل انتقال حرارت ایفا میکند.
عدم کنترل صحیح دما در واحدهای شیمیایی میتواند منجر به پیامدهای زیر شود:
تغییر در مسیر یا نرخ واکنشهای شیمیایی و خروج فرآیند از شرایط طراحی
کاهش راندمان و کیفیت محصول نهایی
افزایش احتمال رسوبگذاری، فولینگ و خوردگی تجهیزات
ایجاد شرایط ناایمن عملیاتی و افزایش ریسک حوادث صنعتی
به همین دلیل، انتخاب و طراحی صحیح مبدل حرارتی در صنایع شیمیایی نهتنها یک موضوع بهرهوری، بلکه یک الزام فنی و ایمنی محسوب میشود. کنترل دقیق دما از طریق مبدلهای حرارتی مناسب، پایداری فرآیند، افزایش عمر تجهیزات و کاهش ریسکهای عملیاتی را تضمین میکند.
استفاده از مبدل حرارتی اسپیرال در صنایع شیمیایی اهمیت بالایی دارد، زیرا طراحی مارپیچی آن باعث توزیع یکنواخت حرارت، کاهش رسوبگذاری و کنترل دقیق دما میشود. این ویژگیها عملکرد پایدار فرآیندهای حساس شیمیایی را تضمین کرده و خطرات ایمنی و افت راندمان را به حداقل میرساند.
به همین دلیل، مبدلهای حرارتی مورد استفاده در صنایع شیمیایی باید دارای مجموعهای از الزامات فنی و عملکردی مشخص باشند، از جمله:
مقاومت بالا در برابر خوردگی شیمیایی ناشی از تماس مداوم با اسیدها، بازها، حلالها و سایر سیالات خورنده
قابلیت تحمل فشار و دمای بالا متناسب با شرایط طراحی فرآیند و استانداردهای ایمنی
طراحی ایمن و پایدار بهمنظور کاهش ریسک نشتی، شکست مکانیکی و ناپایداری حرارتی
بهرهمندی از اتصالات صنعتی استاندارد برای تضمین یکپارچگی مکانیکی و سهولت نصب و نگهداری

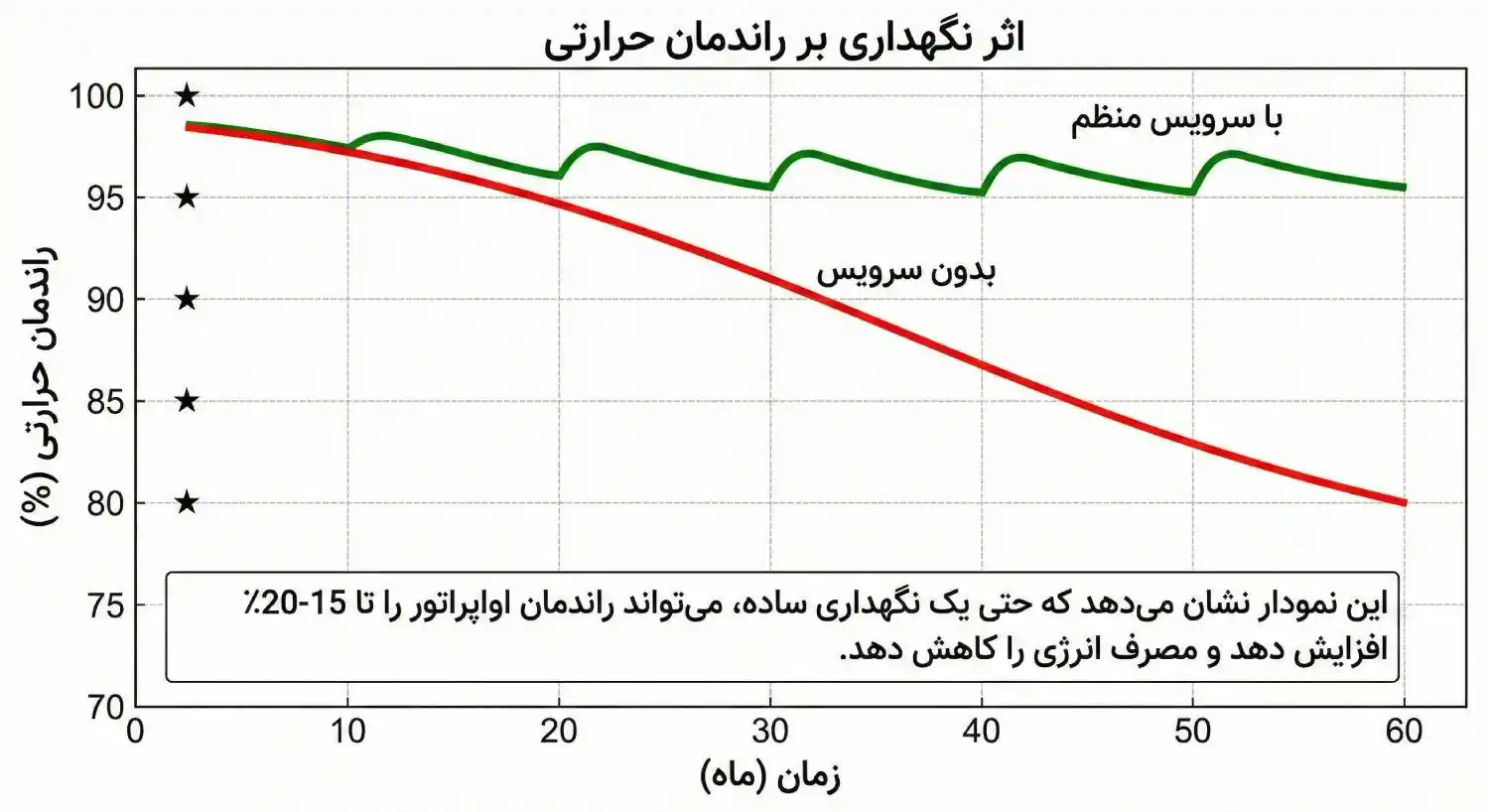

امکان شستشو و تمیزکاری مؤثر بهمنظور کنترل فولینگ، رسوبگذاری و حفظ راندمان حرارتی
طول عمر عملیاتی بالا در شرایط کاری پیوسته و سخت صنایع شیمیایی
برای اطمینان از عملکرد پایدار در شرایط سخت صنعتی، استفاده از مبدل حرارتی الکتریکی با کیفیت بالا ضروری است. این مبدلها نهتنها مقاومت مکانیکی و شیمیایی دارند، بلکه امکان کنترل دقیق دما و کاهش مصرف انرژی را نیز فراهم میکنند و طول عمر تجهیزات را بهطور قابلتوجهی افزایش میدهند.
|
همانطور که مبدلهای حرارتی در صنایع شیمیایی باید دما و فشار را دقیق کنترل کنند و مقاومت در برابر خوردگی داشته باشند، این اصول در صنایع حساس دیگری مانند داروسازی نیز اهمیت ویژه دارند. برای آشنایی با مدلهایی که این ویژگیها را در خطوط تولید دارویی فراهم میکنند، میتوانید به صفحه مبدل حرارتی صنایع دارویی مراجعه کنید.
کاربردهای مبدل حرارتی در صنعت مواد شیمیایی
در صنایع زیر استفاده میشود:
✔ تولید اسیدها و بازهای صنعتی
✔ نفت، گاز و پتروشیمی
✔ رنگ و رزین
✔ پلیمر و مواد افزودنی
✔ مواد شوینده و پاککننده
✔ کودهای شیمیایی
✔ حلالها و الکلهای صنعتی
✔ تبخیر، تقطیر و کندانس
این کاربردها هر کدام نیازمند مبدل حرارتی با طراحی خاص هستند.
در بسیاری از این فرآیندهای شیمیایی که شامل سیالات سنگین یا روغنی هستند، استفاده از تجهیزاتی با قابلیت خنککاری مؤثر و جلوگیری از افزایش دما اهمیت زیادی دارد. برای مشاهده مدلهای مناسب و کاربردی میتوانید به صفحه مبدل حرارتی خنککننده روغن مراجعه کنید.
جدول مشخصات فنی مبدل حرارتی مواد شیمیایی
| توضیح | مقدار استاندارد اکسرژی | پارامتر فنی |
|---|---|---|
| انتخاب براساس خورندگی و نوع سیال | استیل 316L، تیتانیوم، Hastelloy، Inconel | جنس متریال |
| قابل افزایش تا 60 بار در طراحی ویژه | 6 تا 40 بار | فشار کاری |
| مناسب واکنشهای گرمازا و سرمازا | -20 تا 450°C | دمای کاری |
| برای جلوگیری از ترک و تنش | Seamless – ضخامت 1.5 تا 3 mm | نوع لولهها |
| بسته به نوع سیال و مدل | 1200–5000 W/m²K | ضریب انتقال حرارت |
| استاندارد DIN / ANSI | فلنجی، جوشی، رزوهای | نوع اتصال |
| مقاوم در محیط شیمیایی | EPDM، Viton، PTFE | گسکتها |
| تضمین عدم نشتی و تحمل فشار | هیدرواستاتیک – پنوماتیک – Dye Test | روش تست |
در ادامه جدول مشخصات فنی مبدلهای حرارتی مواد شیمیایی، لازم است اشاره شود که بسیاری از ویژگیهای طراحی مانند مقاومت در برابر فشار و دما، راندمان حرارتی و قابلیت شستشو، مشابه نیازمندیهای سیستمهای گرمایشی صنعتی است. برای بررسی مدلهای مناسب ساختمانها و کارخانهها میتوانید به صفحه مبدل حرارتی موتورخانه مراجعه کنید.
جنس و متریال مناسب مبدل حرارتی شیمیایی
در صنایع شیمیایی، انتخاب جنس مناسب مبدل حرارتی یکی از عوامل تعیینکننده در عملکرد، ایمنی و طول عمر تجهیز محسوب میشود. با توجه به تنوع گسترده سیالات، شرایط خورندگی، دما و فشار، متریال مورد استفاده باید دقیقاً متناسب با شرایط فرآیندی انتخاب شود. در این راستا، طراحی و ساخت مبدلهای حرارتی اکسرژی بر اساس الزامات هر فرآیند و با بهرهگیری از متریالهای زیر انجام میگیرد:
استیل ضدزنگ 304 و 316L
این آلیاژها برای کاربردهای مرتبط با مواد نیمهخورنده، شویندههای صنعتی، فرآوردههای نفتی و اسیدهای ضعیف مناسب هستند و تعادل مناسبی میان مقاومت خوردگی، قابلیت ساخت و هزینه ارائه میدهند.تیتانیوم
تیتانیوم به دلیل مقاومت بسیار بالا در برابر محیطهای حاوی کلر، آب شور و برخی حلالهای خاص، در فرآیندهایی با شرایط خورندگی شدید و حساسیت بالا مورد استفاده قرار میگیرد.آلیاژهای پایه نیکل (نظیر Hastelloy، Inconel و Monel)
این گروه از آلیاژها برای کار با سیالات بسیار خورنده، اسیدهای قوی و محیطهایی با دما و فشار بالا طراحی شدهاند و در شرایط فرآیندی بحرانی کاربرد دارند.فولاد کربنی
فولاد کربنی در فرآیندهایی که با گازها، روغنهای صنعتی و سیالات غیرخورنده سروکار دارند، بهعنوان گزینهای اقتصادی و مناسب مورد استفاده قرار میگیرد.گسکتها و اورینگهای مقاوم شیمیایی
بهمنظور تضمین آببندی مناسب و جلوگیری از نشتی، از متریالهایی نظیر Viton، EPDM و PTFE استفاده میشود که سازگاری شیمیایی بالایی با سیالات فرآیندی دارند.
|
همانطور که انتخاب جنس مناسب در مبدلهای حرارتی شیمیایی اهمیت بالایی دارد، در صنایع غذایی و نوشیدنی نیز استفاده از متریال بهداشتی مانند استیل 304 و 316 برای حفظ کیفیت و جلوگیری از آلودگی ضروری است. برای مشاهده مدلهای سازگار با این صنایع میتوانید به صفحه مبدل حرارتی صنایع غذایی و نوشیدنی مراجعه کنید.
انواع مبدل حرارتی مواد شیمیایی

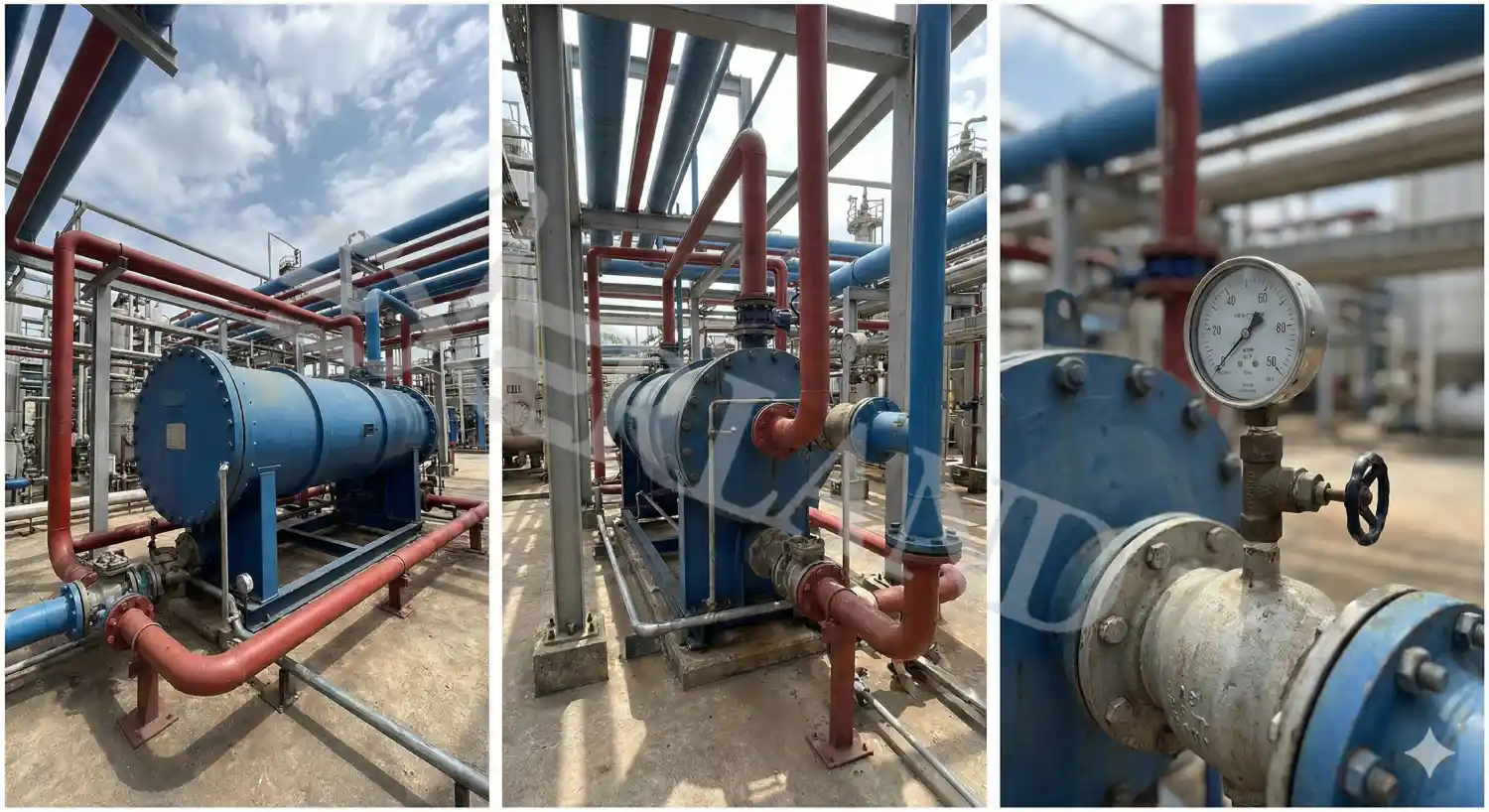

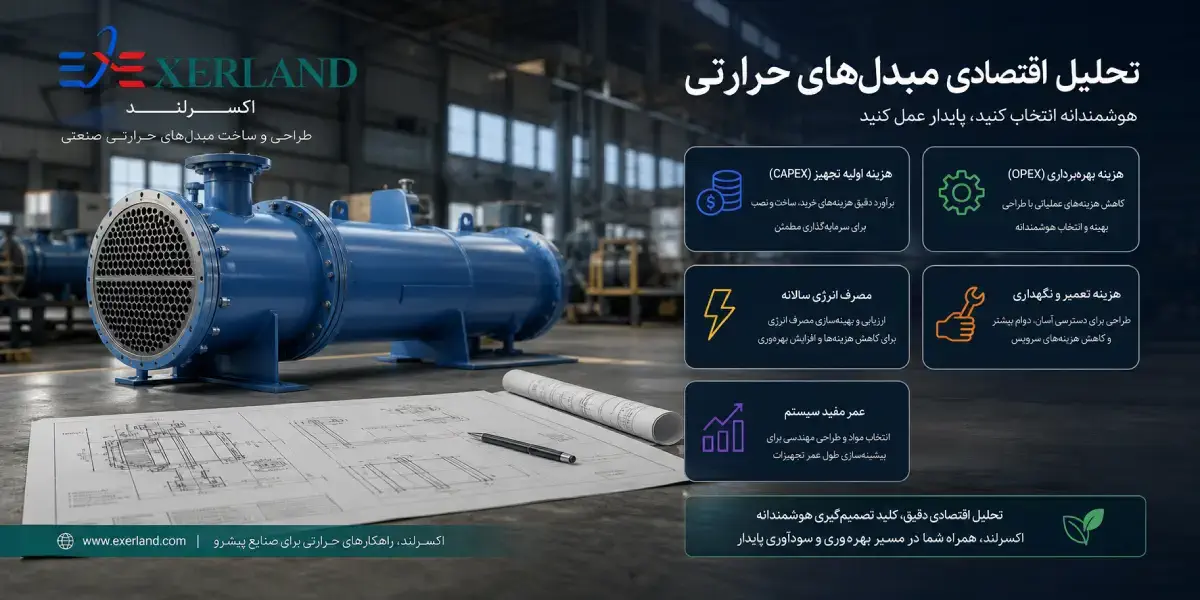

1. مبدل حرارتی پوسته و لوله (Shell & Tube)
مبدل حرارتی پوسته و لوله در صنایع شیمیایی، یکی از پرمصرفترین گزینهها مبدل حرارتی لوله ای پره دار است که به دلیل طراحی ساده و انعطافپذیری بالا، میتواند فشارهای زیاد و دماهای بالا را تحمل کند. این مبدلها برای سیالات ویسکوز و حتی مبدل حرارتی روغن داغ کاربرد دارند و امکان تعمیر و نگهداری آسان دارند. بسیاری از تولیدکنندگان ترجیح میدهند از این نوع مبدلها برای فرآیندهایی که نیاز به استحکام و ایمنی بالا دارند استفاده کنند، چرا که طراحی صنعتی آنها مطابق استانداردهای بینالمللی و اصول مبدل حرارتی صنعتی انجام میشود.

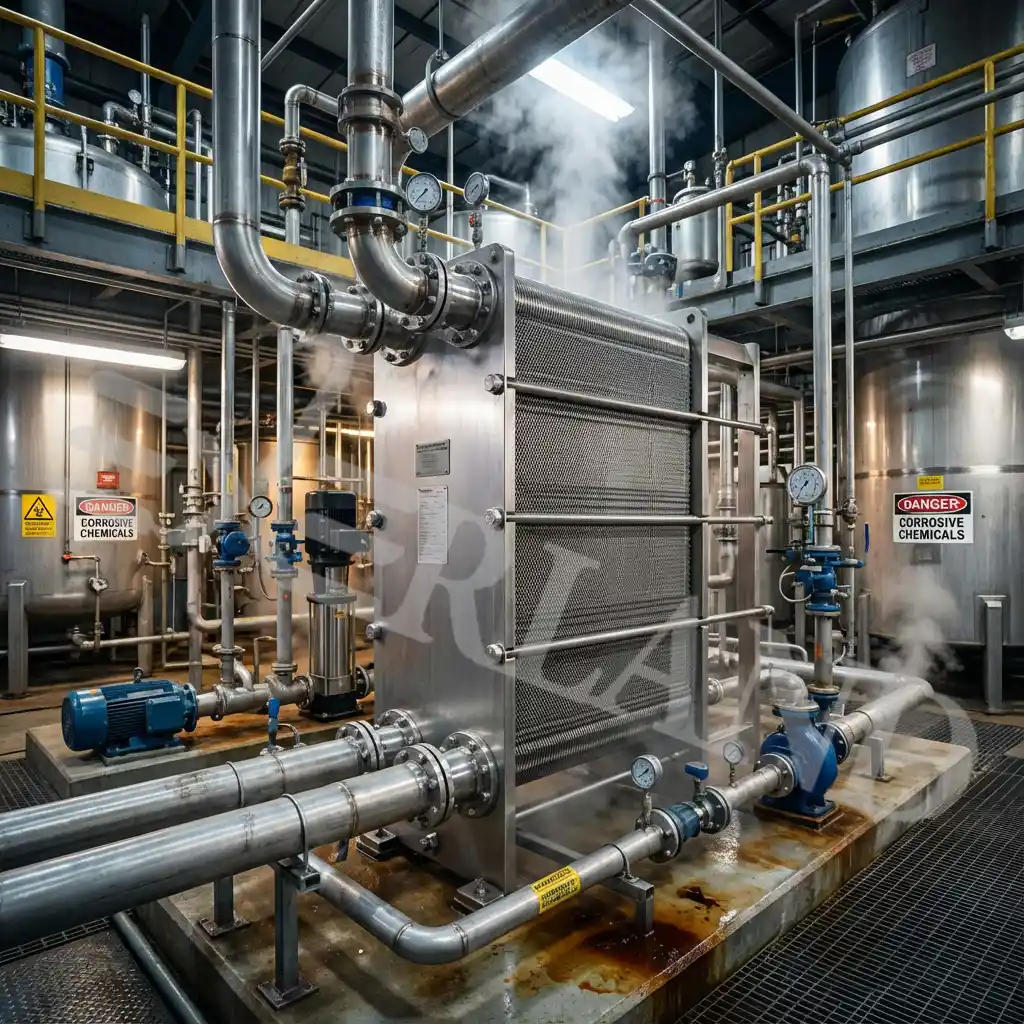

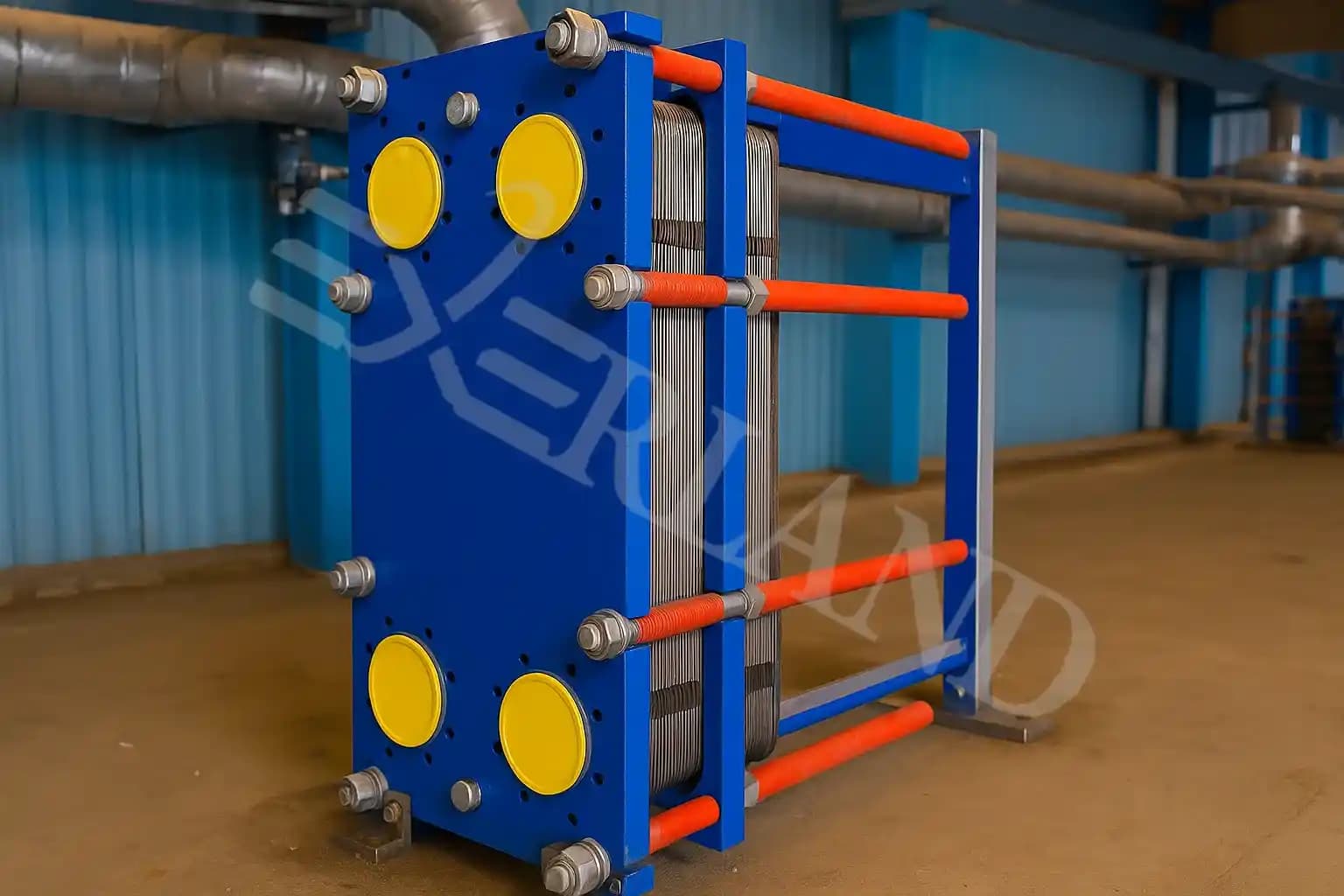

2. مبدل حرارتی صفحه ای (PHE)
مبدل حرارتی صفحه ای بریز، مبدل حرارتی صفحه ای جوشی و مبدل حرارتی صفحه ای واشردار همگی در این دسته قرار میگیرند. این نوع مبدلها برای سیالات تمیز، کمرسوب و با راندمان بالا مناسب هستند و فضای کمی اشغال میکنند. در بسیاری از خطوط شیمیایی، از آنها برای انتقال حرارت بین جریانهای آب به آب و بخار به مایع استفاده میشود. طراحی صفحهای امکان افزایش راندمان و کنترل دقیق دما را فراهم میکند و با رعایت استانداردهای بهداشتی و صنعتی، میتواند گزینهای ایدهآل برای خرید مبدل حرارتی صفحه ای واشردار باشد.

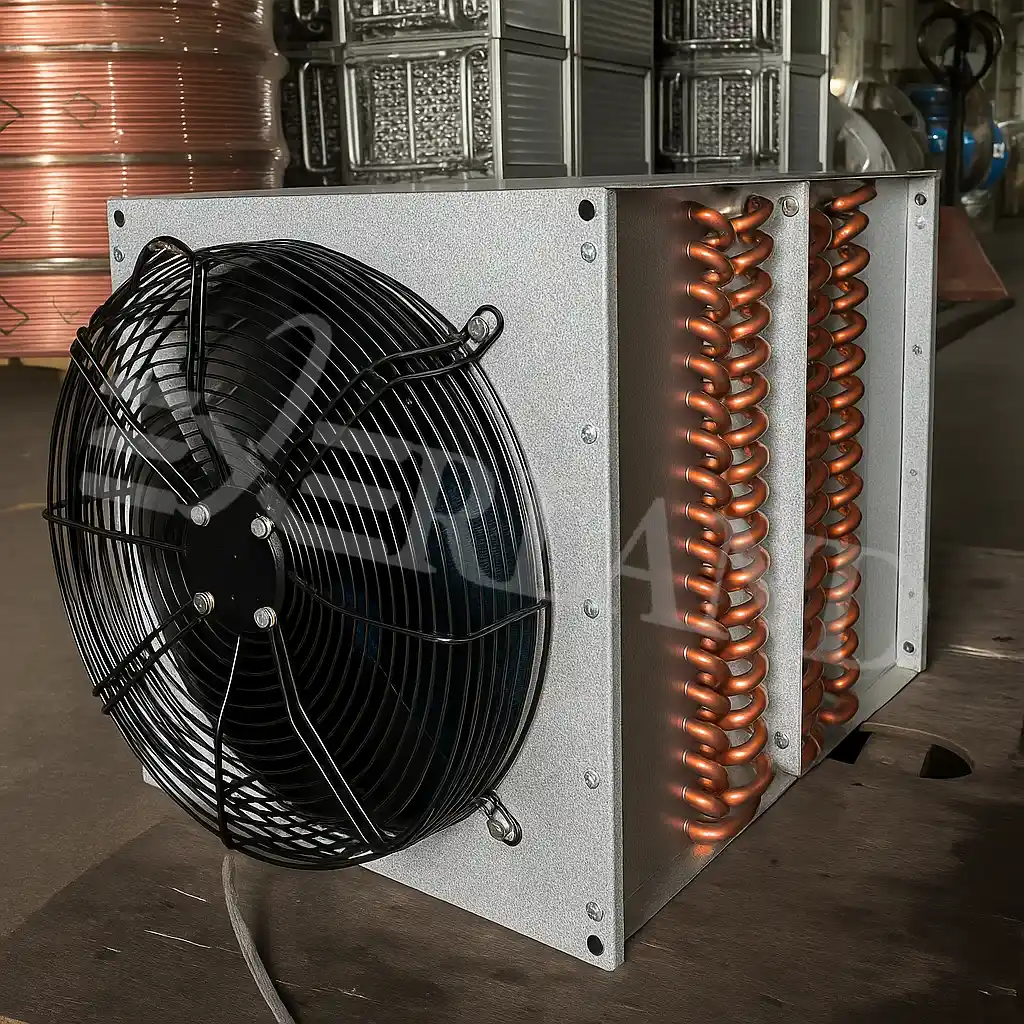

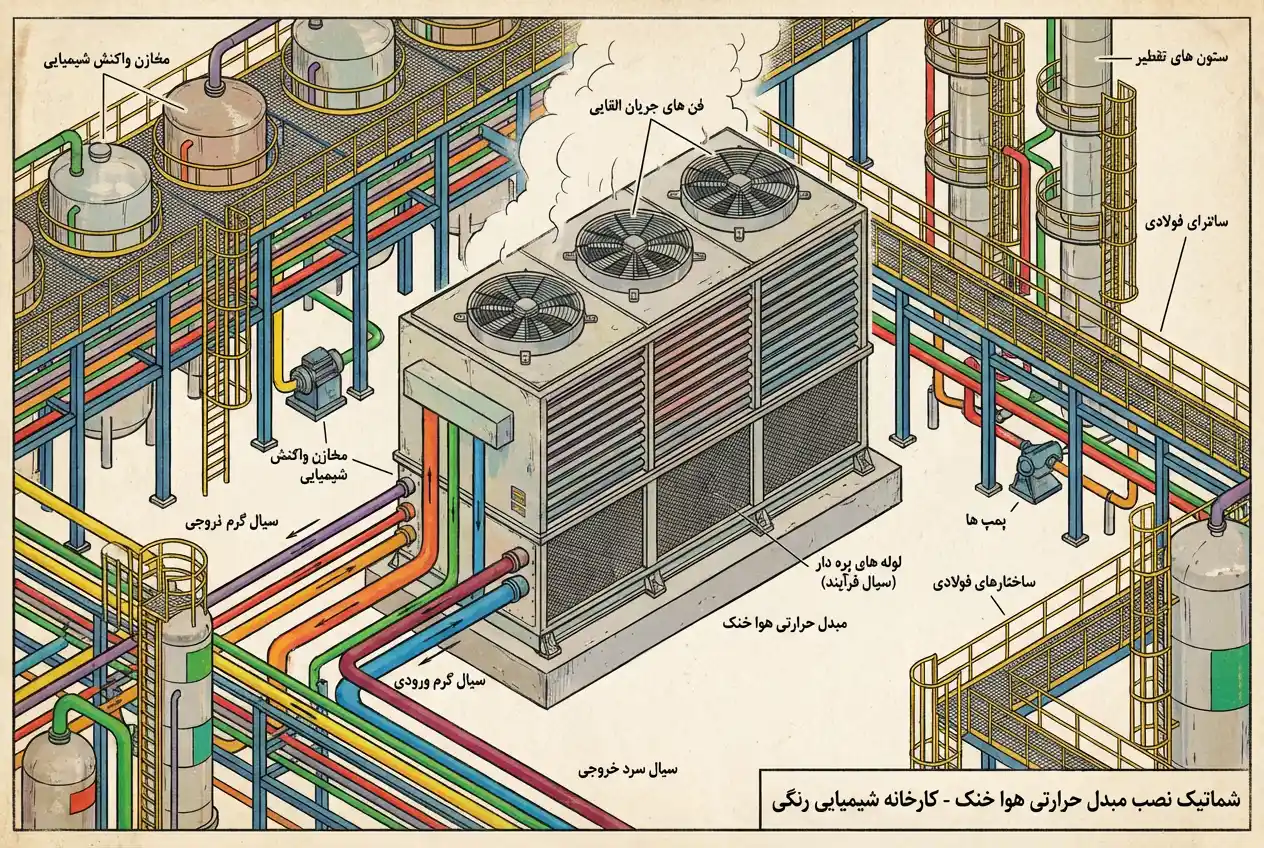

3. مبدل حرارتی هوا خنک (Air Cooler)
برای شرایطی که دسترسی به آب محدود است یا نیاز به خنکسازی هوای آزاد وجود دارد، استفاده از مبدل حرارتی هوا خنک یا مبدل حرارتی ایر کولر بسیار رایج است. این مبدلها با طراحی فین تیوب و رادیات هوایی، امکان خنک کردن سیالات و گازهای کمویسکوز را بدون مصرف آب فراهم میکنند. آنها در فضاهای محدود نصب میشوند و راندمان خوبی دارند، بهخصوص زمانی که نیاز به تبادل حرارت در شرایط محیطی سخت وجود دارد.
برای شرایطی که دسترسی به آب محدود است یا نیاز به خنکسازی هوای آزاد وجود دارد، استفاده از مبدل حرارتی آب به هوا بسیار رایج است. این مبدلها با طراحی فین تیوب و رادیات هوایی، امکان خنک کردن سیالات و گازهای کمویسکوز را بدون مصرف آب فراهم میکنند و در فضاهای محدود راندمان خوبی ارائه میدهند.

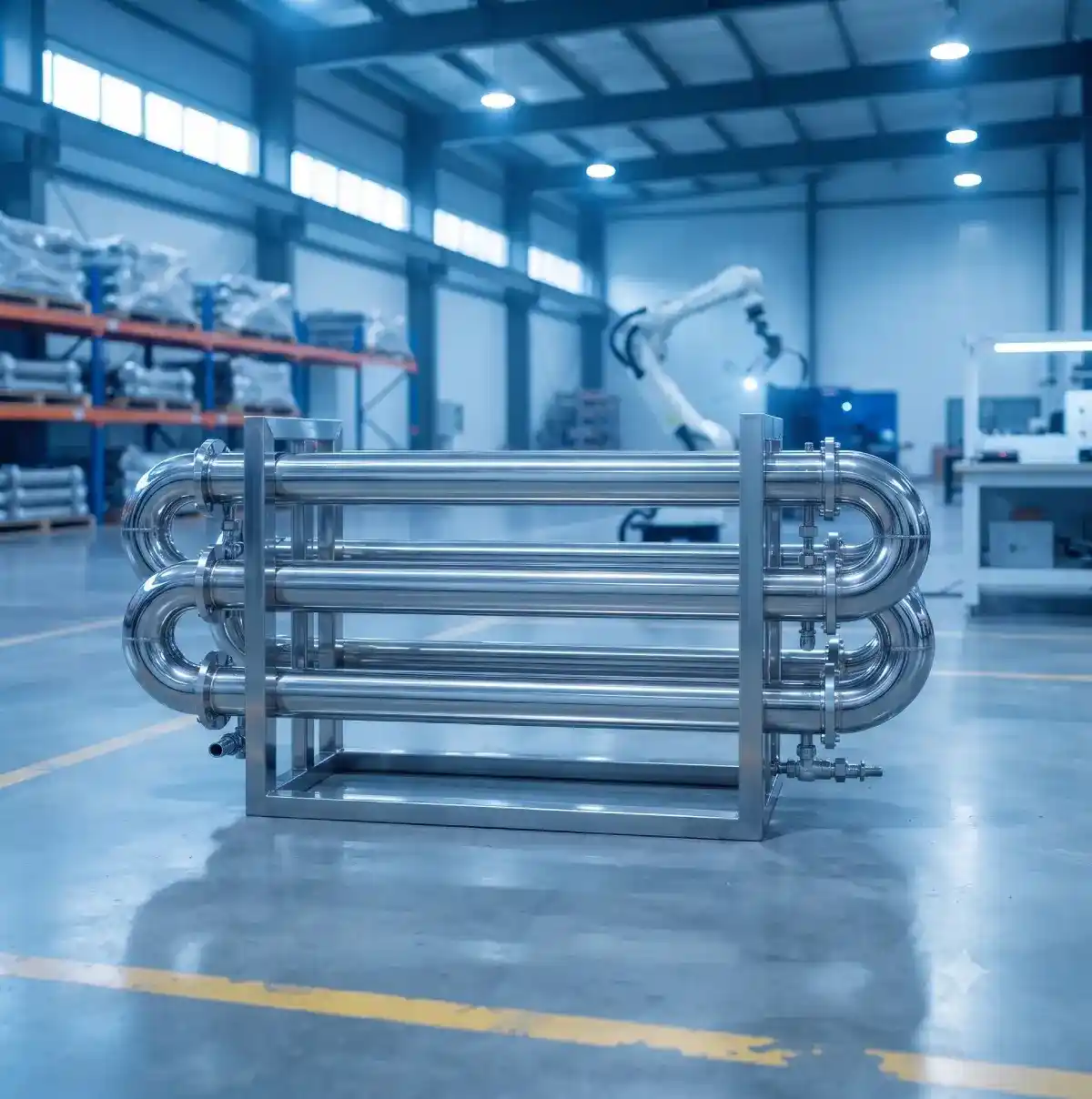

4. مبدل حرارتی دو لوله (Double Pipe)
اگر فرآیند شما فشارهای بالا یا جریانهای خاص دارد، مبدل حرارتی دو لوله میتواند یک گزینه ساده و کارآمد باشد. این نوع مبدل با طراحی ابتدایی و در عین حال انعطافپذیر، برای سیالات صنعتی با ویسکوزیته متفاوت مناسب است و نصب و نگهداری آن نسبتاً آسان است.
اگر فرآیند شما فشارهای بالا یا جریانهای خاص دارد، مبدل حرارتی آب به آب میتواند یک گزینه ساده و کارآمد باشد. این نوع مبدل با طراحی انعطافپذیر، برای سیالات صنعتی با ویسکوزیته متفاوت مناسب است و نصب و نگهداری آن نسبتاً آسان است.
5. مبدل رادیاتوری و فین تیوب
برای گازها و سیالات کمویسکوز، استفاده از مبدل حرارتی فین تیوب یا رادیات هوایی متداول است. این مبدلها با طراحی خاص خود، انتقال حرارت مؤثر و سریع را امکانپذیر میکنند و برای کاربردهایی که نیاز به هوادهی و تبادل حرارت بدون تماس مستقیم سیال با آب دارند، ایدهآل هستند. در بسیاری از صنایع، این مبدلها بهعنوان کندانسور هوایی نیز کاربرد دارند و به دلیل انعطافپذیری در نصب و نگهداری، انتخاب محبوبی به شمار میروند.
جدول تاثیرگذارترین عوامل بر قیمت مبدل حرارتی مواد شیمیایی
| میزان تاثیر | توضیح اثرگذاری | عامل قیمتگذاری |
|---|---|---|
| ⭐⭐⭐⭐⭐ | قیمت تیتانیوم و آلیاژهای نیکل بسیار بالاتر است | جنس (استیل، تیتانیوم، نیکل) |
| ⭐⭐⭐⭐ | طراحیهای پوسته و لوله قیمت بیشتری دارند | نوع مبدل (صفحهای، لولهای، هواخنک) |
| ⭐⭐⭐⭐⭐ | هرچه فشار/دما بالاتر باشد ضخامت و متریال گرانتر میشود | فشار و دما |
| ⭐⭐⭐ | سایز، طول لولهها و تعداد صفحات را تغییر میدهد | ظرفیت انتقال حرارت |
| ⭐⭐⭐⭐ | ضخامت بیشتر = قیمت بالاتر | ضخامت ورق و لوله |
| ⭐⭐⭐ | مدلهای مقاوم شیمیایی گرانترند | نوع گسکت و استاندارد ساخت |

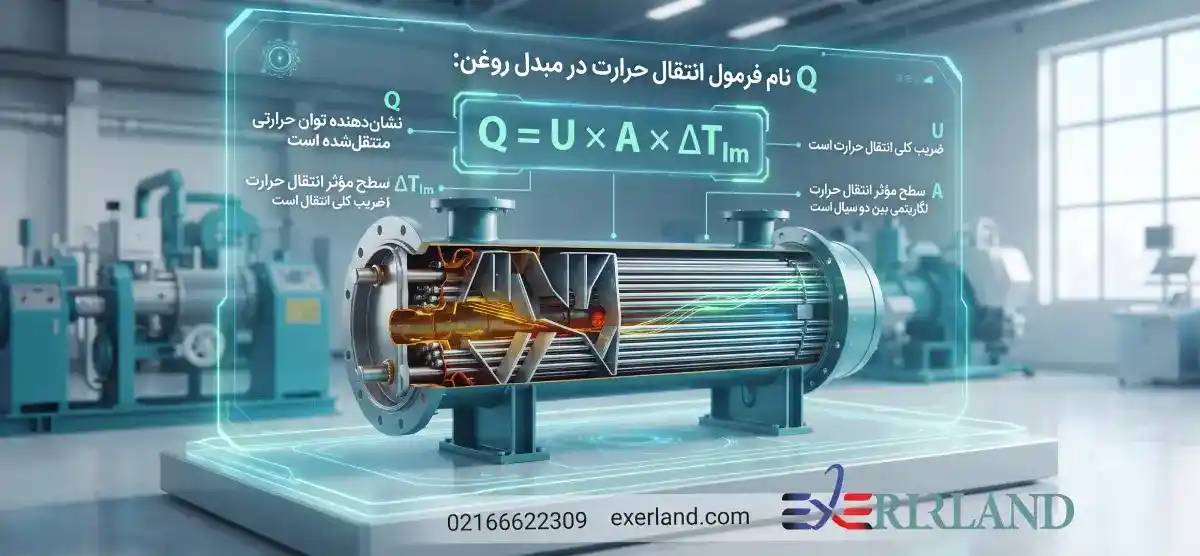

مزایا و ویژگیهای مبدل حرارتی مواد شیمیایی اکسرلند
مبدلهای حرارتی طراحیشده برای صنایع شیمیایی اکسرلند با هدف پاسخگویی به شرایط خاص فرآیندی و الزامات ایمنی و عملکردی این صنایع توسعه یافتهاند. از جمله مزایا و ویژگیهای فنی این تجهیزات میتوان به موارد زیر اشاره کرد:
طراحی اختصاصی متناسب با نوع سیال و شرایط فرآیندی بهمنظور دستیابی به عملکرد پایدار و ایمن
استفاده از متریالهای مقاوم نظیر استیل ضدزنگ، تیتانیوم و آلیاژهای ویژه با توجه به ماهیت خورنده یا حساس سیالات
قابلیت تحمل فشارهای کاری بالا تا حدود 40 بار، مطابق با الزامات طراحی صنعتی
امکان کار در دماهای بالا تا حدود 450 درجه سانتیگراد، متناسب با فرآیندهای حرارتی پیشرفته
راندمان حرارتی بالا بهمنظور بهینهسازی انتقال حرارت در فرآیند
کاهش مصرف انرژی و بهبود بهرهوری کلی سیستم
طول عمر عملیاتی بالا در شرایط کاری پیوسته و سخت صنایع شیمیایی
انجام تستهای کنترل کیفیت از جمله تست هیدرواستاتیک و تست نشتی جهت اطمینان از ایمنی و یکپارچگی تجهیز
قابلیت تولید سفارشی بر اساس نیاز پروژه همراه با زمان تحویل کوتاه
برای فرآیندهایی که نیاز به هدایت حرارتی بالا و راندمان سریع دارند، مبدلهای حرارتی اکسرلند با استفاده از مبدل حرارتی مسی میتوانند گزینهای ایدهآل باشند. این تجهیزات با طراحی اختصاصی، مقاومت در برابر فشار و دما، و طول عمر بالا، عملکرد بهینه را در خطوط شیمیایی و صنعتی فراهم میکنند.
|
جدول ویژگیهای فنی مبدل حرارتی مواد شیمیایی
| توضیحات | محدوده / مقدار | پارامتر فنی |
|---|---|---|
| انتخاب متریال بر اساس خورندگی، دما و فشار سیال | استیل 304 / 316L، تیتانیوم، Hastelloy, Inconel, Monel | جنس بدنه |
| تحمل فشار عملیاتی مطابق با استانداردهای صنعتی | 6 تا 40 بار | فشار کاری |
| محدوده دمایی مناسب برای فرآیندهای شیمیایی و حرارتی | -20 تا 450°C | دمای کاری |
| انتخاب اتصال مطابق با الزامات تعمیر، نگهداری و ایمنی | فلنجی، جوشی، رزوهای | نوع اتصال |
| تضمین کیفیت، ایمنی و قابلیت انطباق با پروژههای صنعتی | ASME, TEMA, API | استاندارد طراحی |
| طراحی برای انتقال حرارت پایدار و ایمن با سیالات حساس | اسیدی، قلیایی، خورنده، سمی، حلالهای نفتی | نوع سیالات |
| افزایش مقاومت مکانیکی و دوام طولانیمدت | متناسب با فشار و دما | ضخامت ورق/لوله |
| بهینهسازی راندمان و کاهش مصرف انرژی | بر اساس دبی و ΔT فرآیند | ظرفیت انتقال حرارت |
| مقاومت شیمیایی بالا و جلوگیری از نشتی سیال | Viton, EPDM, PTFE | گسکت و اورینگ |
| تضمین عملکرد، ایمنی و طول عمر تجهیزات | هیدرواستاتیک، نشتی، کنترل ضخامت | تست کیفیت |
| پوششدهی طیف گستردهای از فرآیندهای صنعتی حساس | فرآیندهای شیمیایی، نفت، حلالها، صنایع دارویی | کاربرد صنعتی |
در ادامه جدول ویژگیهای فنی مبدلهای حرارتی مواد شیمیایی، لازم است تأکید شود که برای سیالات بسیار خورنده و شرایط سخت صنعتی، استفاده از مبدل حرارتی سیالات شیمیایی خورنده اهمیت ویژهای دارد. این مدلها با طراحی مقاوم در برابر خوردگی و فشار بالا، طول عمر طولانی و راندمان حرارتی بالا، عملکردی قابل اعتماد در صنایع شیمیایی ارائه میدهند.
بررسی عوامل مؤثر بر قیمت مبدل حرارتی در کاربردهای شیمیایی
قیمت مبدلهای حرارتی مورد استفاده در صنایع شیمیایی تابع مجموعهای از پارامترهای فنی و طراحی است که مستقیماً بر عملکرد، ایمنی و طول عمر تجهیز تأثیر میگذارند. مهمترین عوامل تعیینکننده قیمت عبارتاند از:
جنس متریال سازه: انتخاب آلیاژهایی مانند استیل ضدزنگ، تیتانیوم یا آلیاژهای نیکل با توجه به میزان خورندگی سیال
نوع مبدل حرارتی: صفحهای، پوسته و لوله، هواخنک یا جوشی
شرایط عملیاتی: فشار و دمای کاری سیستم
ضخامت ورقها و لولهها: متناسب با استانداردهای ایمنی و طراحی مکانیکی
ابعاد لولهها: شامل طول، قطر و آرایش جریان
نوع آببندی (گسکت): متناسب با سیال شیمیایی و دمای عملکرد
ظرفیت انتقال حرارت: بر اساس دبی، اختلاف دما و راندمان مورد انتظار
در پروژههایی که مبدل حرارتی بهصورت مستقیم توسط تولیدکننده طراحی و ساخته میشود، امکان بهینهسازی این پارامترها متناسب با نیاز فرآیندی وجود دارد که منجر به کاهش هزینه نهایی و افزایش تطابق تجهیز با شرایط کاری خواهد شد.
اکسرلند تولیدکننده مستقیم است، بنابراین قیمت کاملاً رقابتی ارائه میشود.
