تحلیل عملکرد مبدل حرارتی آب داغ در سیستم های گرمایش صنعتی

مبدل حرارتی در سطح طراحی واقعی چه نقشی دارد؟

در سیستم های گرمایش صنعتی، دیگ روغن داغ صرفاً یک تجهیز انتقال انرژی نیست؛ بلکه یک گره کنترل انرژی حرارتی (Thermal Control Node) است که رفتار کل شبکه گرمایشی را تعیین می‌کند.

در طراحی واقعی HVAC صنعتی، اگر مبدل حرارتی به‌درستی انتخاب یا سایز نشود، نتیجه فقط کاهش راندمان نیست؛ بلکه پیامدهای مستقیم زیر رخ می‌دهد:

• نوسان دمای فرآیند

• افزایش مصرف سوخت بویلر

• کاهش عمر پمپ‌ها به دلیل ناهماهنگی دبی

• ایجاد نقاط سرد و گرم در سیستم

• و حتی توقف خط تولید در صنایع حساس

به همین دلیل، نگاه مهندسی به این تجهیز باید از سطح “تعریف کتابی” خارج شود و وارد سطح تحلیل ترمودینامیکی + طراحی صنعتی شود.

تعریف مهندسی دقیق مبدل حرارتی آب داغ

مبدل حرارتی آب داغ تجهیزی است که انتقال انرژی حرارتی را بین دو سیال بدون تماس مستقیم، از طریق یک دیواره جامد انجام می‌دهد.در کنار این تعریف کلی، یکی از انواع مهم مبدل‌های حرارتی، مبدل حرارتی اسپیرال (Spiral Heat Exchanger) است که به دلیل ساختار مارپیچی خود، دارای ضریب انتقال حرارت بالا، افت فشار یکنواخت و مقاومت مناسب در برابر Fouling می‌باشد. این نوع مبدل به‌ویژه در سیالات ویسکوز یا دارای ذرات معلق عملکرد قابل‌توجهی دارد.

اما در مهندسی طراحی، این تعریف کامل نیست.

در واقع این تجهیز سه عملکرد هم‌زمان دارد:

1. کنترل نرخ انتقال انرژی (Heat Transfer Control)

2. تثبیت دمای خروجی در شرایط بار متغیر

3. مدیریت افت فشار و رفتار هیدرولیکی سیستم

مدل واقعی انرژی در سیستم مبدل حرارتی

در تحلیل مهندسی، مبدل حرارتی یک سیستم پایا با جریان انرژی ورودی و خروجی است.

معادله توان حرارتی واقعی:

توان حرارتی انتقالی در مبدل

Q = m × Cp × (Tout - Tin)

در سیستم‌های صنعتی، Q همیشه تابع مستقیم دبی (m) نیست؛ بلکه محدود به شرایط انتقال حرارت و سطح تبادل است.

محدودیت انتقال حرارت در طراحی مبدل حرارتی

در طراحی واقعی، ظرفیت انتقال حرارت توسط سطح محدود می‌شود، نه فقط دبی.

معادله طراحی اصلی:

 معادله پایه طراحی مبدل حرارتی

Q = U × A × LMTD

این رابطه مهم‌ترین ستون طراحی مبدل است.

• U → کیفیت واقعی طراحی و رسوب و جنس را نشان می‌دهد

• A → تصمیم اقتصادی و فیزیکی طراحی

• LMTD → رفتار واقعی اختلاف دما در طول مسیر

تحلیل اختلاف دمای میانگین لگاریتمی (LMTD) در مبدل حرارتی

در سیستم‌های گرمایش صنعتی، دما خطی تغییر نمی‌کند.

فرمول LMTD:

 اختلاف دمای میانگین لگاریتمی

LMTD = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)

تحلیل مهندسی مهم:

اگر ΔT1 و ΔT2 به هم نزدیک شوند:

• راندمان به شدت افت می‌کند

• سطح مورد نیاز مبدل افزایش پیدا می‌کند

• هزینه پروژه بالا می‌رود

رفتار واقعی دما در مبدل حرارتی آب داغ

در یک سیستم واقعی:

• آب داغ ورودی: 90°C

• آب برگشتی: 40°C

• آب خروجی: 70°C

این نشان می‌دهد:

• بیشترین گرادیان حرارتی در ورودی رخ می‌دهد

• در خروجی، سیستم به تعادل نزدیک می‌شود

• طراحی باید بر اساس ناحیه بحرانی (Inlet Zone) انجام شود نه میانگین ساده

این رفتار دمایی در عمل به‌وضوح در مبدل حرارتی صفحه ای واشردار (Gasketed Plate Heat Exchanger) مشاهده می‌شود؛ جایی که به دلیل ضریب انتقال حرارت بالا و الگوی جریان همسو/ناهمسو روی صفحات، بیشترین گرادیان حرارتی در ناحیه ورودی شکل می‌گیرد و سپس به سمت خروجی به تعادل نزدیک می‌شود. به همین دلیل طراحی این نوع مبدل نیز باید بر اساس شرایط بحرانی ورودی (Inlet Zone) انجام شود، نه دمای میانگین ساده.

ضریب انتقال حرارت (U)؛ حساس‌ترین پارامتر طراحی مبدل

U در واقع “شاخص سلامت حرارتی سیستم” است.

عوامل مؤثر بر U:

• جنس سطح (Steel / Copper / Alloy)

• سرعت جریان (Turbulent یا Laminar)

• ضخامت دیواره

• رسوب‌گذاری (Fouling Factor)

کاهش 10٪ در U می‌تواند باعث افزایش 15 تا 25٪ سطح مورد نیاز مبدل شود.این حساسیت ضریب انتقال حرارت (U) در مبدل های هواخنک افقی (Horizontal Air Cooled Heat Exchanger) بسیار پررنگ‌تر است، زیرا در این آرایش، عملکرد نهایی علاوه بر مقاومت حرارتی تیوب و فین، به توزیع یکنواخت جریان هوا روی کل سطح کویل نیز وابسته است. در نتیجه، هرگونه افت در U می‌تواند مستقیماً منجر به نیاز به افزایش سطح فین، تعداد فن یا دبی هوا در طراحی شود.

معادله راندمان واقعی مبدل حرارتی

 راندمان واقعی مبدل حرارتی

η = (Q واقعی / Q طراحی) × 100

در پروژه‌های صنعتی:

• سیستم ضعیف: زیر 75٪

• طراحی استاندارد: 80 تا 90٪

• طراحی بهینه: بالای 90٪

انواع مبدل حرارتی در سیستم‌های گرمایش صنعتی

Shell & Tube

ساختار مقاوم، مناسب فشار بالا، اما حجیم و سنگین.

 Plate Heat Exchanger

راندمان بالا، سطح تبادل زیاد، مناسب HVAC صنعتی.

 Coil Type

مقاوم در برابر رسوب، مناسب سیالات آلوده یا خاص.در کنار این انواع، مبدل حرارتی الکتریکی (Electric Heat Exchanger) نیز در برخی کاربردهای صنعتی و سیستم‌های گرمایش موضعی استفاده می‌شود که در آن تولید حرارت به‌جای سیال داغ، از طریق المنت‌های الکتریکی انجام می‌گیرد. این نوع مبدل به دلیل کنترل دقیق دما، پاسخ سریع و عدم وابستگی به سیال گرم‌کننده در شرایط خاص فرآیندی یا نقاطی که دسترسی به بخار یا آب داغ محدود است، کاربرد دارد.

جدول مقایسه عملکرد انواع مبدل حرارتی

تحلیل رفتار عملکرد مبدل حرارتی در طول زمان

یکی از مهم‌ترین نکات طراحی، تغییر عملکرد در زمان است.

پدیده کلیدی: Fouling Effect

رسوب‌گیری باعث:

• کاهش U

• افزایش مصرف انرژی

• افزایش ΔT غیرواقعی

• کاهش راندمان سیستم

این اثر در مبدل حرارتی پوسته و لوله تک پاس (Single-Pass Shell & Tube) به‌صورت ملموس‌تری دیده می‌شود، زیرا به دلیل الگوی جریان ساده‌تر و سرعت کمتر در برخی نواحی، رسوب‌گذاری می‌تواند به‌صورت غیر یکنواخت در طول لوله‌ها شکل بگیرد و باعث افت تدریجی ضریب انتقال حرارت و افزایش افت فشار شود. به همین دلیل در طراحی این نوع مبدل، لحاظ کردن Fouling Factor محافظه‌کارانه و برنامه‌های دوره‌ای Cleaning ضروری است.

نکات طراحی حرفه‌ای مبدل حرارتی (دیدگاه مهندس HVAC)

در طراحی صنعتی، مبدل حرارتی نباید به‌صورت مستقل دیده شود.

بلکه بخشی از یک حلقه است:

• بویلر (تولید انرژی)

• پمپ سیرکولاسیون (انتقال انرژی)

• مبدل حرارتی (کنترل انرژی)

• مصرف‌کننده (Load)

اگر یکی از این اجزا اشتباه طراحی شود، کل سیستم از حالت پایدار خارج می‌شود.در این حلقه انرژی، مبدل حرارتی هواخنک (Air Cooled Heat Exchanger) نقش بخش «کنترل و دفع انرژی» را بر عهده دارد؛ یعنی نقطه‌ای که انرژی حرارتی از مدار فرآیندی به محیط منتقل می‌شود. بنابراین عملکرد آن مستقیماً به شرایط اقلیمی، عملکرد فن‌ها و کیفیت جریان هوا وابسته است و هرگونه خطا در طراحی آن می‌تواند کل تعادل حلقه شامل بویلر، پمپ و مصرف‌کننده را از حالت پایدار خارج کند.

مدل‌سازی مهندسی دقیق ضریب کلی انتقال حرارت (U-factor) در طراحی مبدل حرارتی آب داغ

در طراحی صنعتی مبدل‌های حرارتی، ضریب کلی انتقال حرارت (U) یک عدد تجربی ساده نیست، بلکه یک پارامتر مشتق‌شده از شبکه مقاومت‌های حرارتی در مسیر انتقال انرژی است.

بنابراین U باید از مدل مقاومت سری به‌دست آید، نه از جداول عمومی.این موضوع به‌ویژه در مبدل حرارتی پوسته و لوله (Shell & Tube Heat Exchanger) اهمیت بیشتری دارد، زیرا مقدار U در این نوع مبدل از مجموع مقاومت‌های حرارتی در سمت پوسته، سمت لوله و دیواره فلزی به‌صورت مدل مقاومت سری (Series Thermal Resistance Model) تشکیل می‌شود. به همین دلیل استفاده از جداول عمومی بدون درنظر گرفتن شرایط واقعی جریان، Fouling و رژیم انتقال حرارت می‌تواند منجر به خطای قابل توجه در سایزینگ نهایی شود.

مدل پایه مهندسی (Thermal Resistance Network):

مدل کامل ضریب انتقال حرارت

1 / U = (1 / h_hot) + R_fi + (t / k_wall) + R_fo + (1 / h_cold)

تعریف دقیق اجزا در طراحی صنعتی مبدل حرارتی:

• h_hot: ضریب جابجایی سمت سیال گرم (تابع Reynolds، نوع جریان، ویسکوزیته و دبی واقعی)

• h_cold: ضریب جابجایی سمت سیال سرد (وابسته به رژیم جریان و هندسه داخلی)

• R_fi: مقاومت رسوب سمت سیال گرم (Fouling Resistance – طراحی بحرانی)
• R_fo: مقاومت رسوب سمت سیال سرد
• t: ضخامت واقعی جداره انتقال حرارت
• k_wall: ضریب هدایت حرارتی متریال (Stainless Steel / Carbon Steel / Copper Alloy)

نکته مهندسی کلیدی در طراحی واقعی مبدل حرارتی

در پروژه‌های صنعتی، خطای اصلی زمانی رخ می‌دهد که:

• U فقط به‌صورت یک عدد ثابت فرض می‌شود
• در حالی که U تابع شرایط جریان و زمان بهره‌برداری است

در واقع U یک “پارامتر پویا” است، نه مقدار ایستا.این پویا بودن ضریب U در مبدل حرارتی لوله مارپیچ (Helical Coil Heat Exchanger) حتی ملموس‌تر است، زیرا به دلیل ایجاد جریان ثانویه (Secondary Flow / Dean Vortices) در مسیر مارپیچی، رژیم جریان و میزان تلاطم به‌طور مداوم تغییر می‌کند. در نتیجه، ضریب انتقال حرارت موضعی و در نهایت U کل سیستم می‌تواند با تغییر دبی، ویسکوزیته و حتی شرایط Fouling در طول زمان نوسان داشته باشد؛ بنابراین فرض یک U ثابت در این نوع مبدل خطای طراحی قابل توجهی ایجاد می‌کند.

مدل طراحی واقعی مبدل حرارتی  (Design vs Operating Condition)

در مهندسی حرفه‌ای، U در دو حالت تعریف می‌شود:

U_design (حالت طراحی تمیز)

• شرایط اولیه (Clean Surface)

• بدون رسوب
• حداکثر راندمان انتقال حرارت

U_service (حالت بهره‌برداری واقعی)

• وجود رسوب (Fouling Layer)

• کاهش سطح مؤثر انتقال
• افت راندمان تدریجی

اثر Fouling بر ضریب انتقال حرارت U

افزایش مقاومت رسوب باعث تغییر مستقیم در U می‌شود:

• افزایش R_fi و R_fo
  → افزایش مقاومت کل
  → کاهش U
  → کاهش ظرفیت انتقال حرارت Q

نکته طراحی سطح مهندسی:

در طراحی صنعتی استاندارد، مقدار U هرگز بر اساس شرایط تمیز کامل انتخاب نمی‌شود.

بلکه:

U_design = U_clean × (1 - Safety Reduction Factor)

این کاهش معمولاً ناشی از:

• رسوب‌گذاری بلندمدت
• خوردگی سطحی
• تغییر رژیم جریان در طول زمان

رفتار واقعی U در زمان بهره‌برداری:

• شروع بهره‌برداری: U بالا (Condition Clean)
• 3 تا 6 ماه بعد: شروع افت U
• حالت پایدار صنعتی: U کاهش‌یافته اما ثابت نسبی
• شرایط بحرانی: افت شدید به دلیل Fouling شدید

سیستم مبدل حرارتی به‌عنوان یک موجود زنده مهندسی

در طراحی، مبدل حرارتی یک تجهیز ایستا فرض می‌شود؛ اما در بهره‌برداری صنعتی، این تجهیز وارد یک رفتار کاملاً پویا و چندمتغیره می‌شود.

در واقع، مبدل حرارتی در طول زمان دچار یک فرآیند ترکیبی از:

• تخریب حرارتی (Thermal Degradation)
• رسوب‌گذاری چندلایه (Multi-layer Fouling)
• تغییر رژیم جریان (Flow Regime Shift)
• و افزایش مقاومت هیدرولیکی

می‌شود.

این یعنی سیستم دیگر با یک U ثابت قابل تحلیل نیست، بلکه باید با یک U زمانی (Time-dependent U) بررسی شود.این نگاه پویا به عملکرد، در مبدل حرارتی دوار (Rotary Heat Exchanger) کاملاً مشهود است، زیرا در این نوع مبدل، انتقال حرارت نه به‌صورت ایستا، بلکه از طریق چرخش مداوم ماتریس انتقال حرارت بین دو جریان انجام می‌شود. همین ماهیت چرخشی باعث می‌شود پارامترهای مؤثر مانند U، وابسته به سرعت دوران، نشت داخلی (Leakage) و تغییرات لحظه‌ای دمای دو جریان بوده و رفتار سیستم ذاتاً زمان‌مند (Time-Dependent) باشد.

 مدل جامع افت راندمان چندفاکتوره (Multi-Parameter Degradation Model)

در سیستم‌های صنعتی واقعی، افت راندمان فقط تابع زمان نیست، بلکه تابع چند متغیر هم‌زمان است.

مدل مهندسی:

مدل جامع افت راندمان

η(t) = η₀ × e^-(k₁t + k₂F + k₃ΔP + k₄Re)

تعریف پارامترها:

• η₀ → راندمان اولیه (Clean Condition)

• k₁t → اثر زمان بهره‌برداری
• k₂F → اثر Fouling Layer
• k₃ΔP → اثر افزایش افت فشار
• k₄Re → تغییر رژیم جریان (Reynolds Effect)

این مدل نشان می‌دهد افت عملکرد در مبدل حرارتی یک فرآیند چندعاملی و هم‌زمان (Coupled Degradation) است، نه یک روند خطی ساده.

مدل‌سازی رسوب چندلایه در مبدل حرارتی

در شرایط واقعی، رسوب یک لایه یکنواخت نیست؛ بلکه ساختار چندلایه دارد:

• لایه اول: رسوب معدنی (Scaling)

• لایه دوم: رسوب آلی (Biofilm / Organic Deposits)
• لایه سوم: ذرات معلق و Suspended Solids

مدل مقاومت حرارتی واقعی:

مقاومت حرارتی چندلایه

R_fouling = R_scale + R_bio + R_particle

تحلیل مهندسی:

• هر لایه رفتار حرارتی متفاوت دارد

• رشد رسوب غیرخطی و وابسته به دما است
• در دماهای بالا، سرعت تشکیل رسوب افزایش تصاعدی دارد

مدل واقعی تغییر ضریب انتقال حرارت مبدل حرارتی (Time-Dependent U)

در بهره‌برداری صنعتی، U یک مقدار ثابت نیست، بلکه تابع زمان و شرایط بهره‌برداری است.

مدل دقیق:

ضریب انتقال حرارت وابسته به زمان

1/U(t) = 1/U_clean + R_fouling(t)

نکته مهندسی کلیدی:
U_clean فقط مربوط به شرایط شروع بهره‌برداری است

• U_operational به شدت تابع کیفیت آب و سیکل کاری است

• کاهش U می‌تواند تدریجی یا ناگهانی باشد (Step Fouling)

تحلیل کاهش ظرفیت حرارتی واقعی (Thermal Capacity Degradation)

با کاهش U، ظرفیت واقعی سیستم کاهش پیدا می‌کند.

رابطه عملکرد واقعی:

 ظرفیت واقعی مبدل

Q_actual(t) = U(t) × A × LMTD(t)

بیشتر بخوانید: مبدل حرارتی بخار | راهنمای جامع انتخاب، طراحی، کاربرد و قیمت در صنایع

تحلیل مهندسی:

در شرایط واقعی:

• هم U کاهش می‌یابد
• هم LMTD تغییر می‌کند
• هم A مؤثر به دلیل رسوب کاهش عملکرد دارد

بنابراین Q یک تابع زمانی کاملاً غیرخطی است.

تحلیل هم‌زمان افت حرارتی و هیدرولیکی مبدل حرارتی آب داغ (Thermo-Hydraulic Coupling)

یکی از مهم‌ترین نکات طراحی صنعتی این است که افت حرارتی و افت هیدرولیکی به‌صورت جداگانه اتفاق نمی‌افتند.

اثرات هم‌زمان:

• افزایش Fouling → کاهش سطح مؤثر جریان

• کاهش سطح → افزایش سرعت موضعی
• افزایش سرعت → افزایش ΔP
• افزایش ΔP → کاهش دبی واقعی
• کاهش دبی → کاهش U مؤثر

شاخص عملکرد واقعی چندبعدی (Multi-Dimensional Performance Index)

در سیستم‌های صنعتی، یک شاخص ساده کافی نیست.

تعریف پیشرفته:

 شاخص عملکرد چندبعدی مبدل

MPI = (Q_actual / Q_design) × (ΔP_design / ΔP_actual)

تفسیر:

• MPI = 1 → عملکرد ایده‌آل

• MPI < 0.8 → کاهش محسوس راندمان
• MPI < 0.6 → سیستم در وضعیت بحرانی بهره‌برداری

تحلیل رفتار مبدل حرارتی در چرخه عمر بهره‌برداری

مبدل حرارتی در طول عمر خود سه فاز اصلی دارد:

 فاز Clean Operation

• U بالا

• ΔP پایین
• راندمان نزدیک به طراحی

فاز Transition (شروع Fouling)

• کاهش تدریجی U

• افزایش ΔP
• ناپایداری دمای خروجی

 فاز Fouled Steady State

• U پایین ولی پایدار

• ΔP بالا
• کاهش ظرفیت واقعی

رفتار مبدل حرارتی به عنوان سیستم دینامیکی

در شرایط بهره‌برداری صنعتی، مبدل حرارتی از حالت طراحی ایستا خارج شده و به یک سیستم دینامیکی غیرخطی با پارامترهای وابسته به زمان تبدیل می‌شود.

در این حالت، عملکرد تجهیز تحت تأثیر هم‌زمان موارد زیر قرار دارد:

• تغییر ضریب انتقال حرارت (U-degradation)

• رشد رسوب چندلایه (Multi-layer Fouling)

• افزایش افت فشار (ΔP escalation)

• تغییر رژیم جریان (Flow regime transition)

بنابراین تحلیل عملکرد واقعی بدون درنظر گرفتن این کوپلینگ‌ها، غیرواقعی است.

مدل جامع افت عملکرد چندمتغیره مبدل حرارتی

در سیستم‌های صنعتی، افت راندمان تابع یک متغیر واحد نیست، بلکه تابع چند پارامتر هم‌زمان است.

مدل مهندسی:

مدل افت راندمان چندفاکتوره

η(t) = η₀ × e^-(k₁t + k₂F + k₃ΔP + k₄Re)

بیشتر بخوانید: مبدل حرارتی گاز صنعتی چگونه بهینه می شود؟ | راهنمای انتخاب برای صنایع سنگین

تعریف پارامترها:

• η₀ → راندمان اولیه (Clean Condition)

• k₁t → اثر زمان بهره‌برداری

• k₂F → اثر رسوب‌گذاری (Fouling Growth)

• k₃ΔP → اثر افزایش افت فشار

• k₄Re → تغییر رژیم جریان (Reynolds variation)

تحلیل مهندسی:

این مدل نشان می‌دهد افت عملکرد در مبدل حرارتی یک فرآیند غیرخطی، کوپل‌شده و چندفیزیکی است.

مدل فیزیکی رسوب‌گذاری چندلایه در مبدل حرارتی

رسوب در مبدل حرارتی یک ساختار یکنواخت نیست، بلکه به‌صورت لایه‌ای تشکیل می‌شود.

ساختار لایه‌ها:

• لایه معدنی (Scaling Layer)

• لایه آلی (Organic/Biofilm Layer)

• لایه ذرات معلق (Particulate Layer)

مدل مقاومت حرارتی:

 مقاومت حرارتی کل رسوب

R_fouling = R_scale + R_bio + R_particle

نکته مهندسی:

• هر لایه دارای نرخ رشد متفاوت است

• رشد رسوب تابع دما، سرعت جریان و کیفیت آب است

• رفتار رسوب معمولاً غیرخطی و شتاب‌دار است

مدل ضریب انتقال حرارت وابسته به زمان U(t)

در شرایط بهره‌برداری، U یک مقدار ثابت نیست.

رابطه واقعی:

 ضریب انتقال حرارت وابسته به زمان

1/U(t) = 1/U_clean + R_fouling(t)

تحلیل مهندسی:

• U_clean فقط شرایط شروع بهره‌برداری را نشان می‌دهد

• U(t) با رشد Fouling کاهش می‌یابد

• افت U می‌تواند تدریجی یا مرحله‌ای (Step Change) باشد

تحلیل کاهش ظرفیت حرارتی واقعی مبدل

کاهش U مستقیماً باعث کاهش ظرفیت واقعی سیستم می‌شود.

معادله عملکرد:

 ظرفیت حرارتی واقعی مبدل

Q(t) = U(t) × A × LMTD(t)

در شرایط واقعی:

• U کاهش می‌یابد

• LMTD به دلیل تغییر دما تغییر می‌کند

• سطح مؤثر انتقال حرارت به دلیل رسوب کاهش عملکرد دارد

در نتیجه Q یک تابع زمانی غیرخطی است.

بیشتر مطالعه کنید: مبدل حرارتی بخار به آب چیست و چگونه کار می کند؟

کوپلینگ حرارتی-هیدرولیکی در مبدل حرارتی

یکی از مهم‌ترین رفتارهای واقعی مبدل حرارتی، کوپل شدن اثرات حرارتی و هیدرولیکی است.

زنجیره اثر:

Fouling ↑ → سطح جریان ↓ → سرعت موضعی ↑ → ΔP ↑ → دبی واقعی ↓ → U مؤثر ↓ → Q ↓

نتیجه مهندسی:
سیستم وارد یک حلقه بازخورد منفی (Negative Feedback Loop) می‌شود که باعث تسریع افت عملکرد می‌شود.

شاخص عملکرد چندبعدی مبدل حرارتی

برای تحلیل واقعی عملکرد، یک شاخص ترکیبی استفاده می‌شود.

تعریف:

شاخص عملکرد چندبعدی مبدل

MPI = (Q_actual / Q_design) × (ΔP_design / ΔP_actual)

تفسیر مهندسی:

• MPI = 1 → عملکرد طراحی

• MPI = 0.8 → کاهش عملکرد قابل قبول

• MPI < 0.6 → وضعیت بحرانی بهره‌برداری

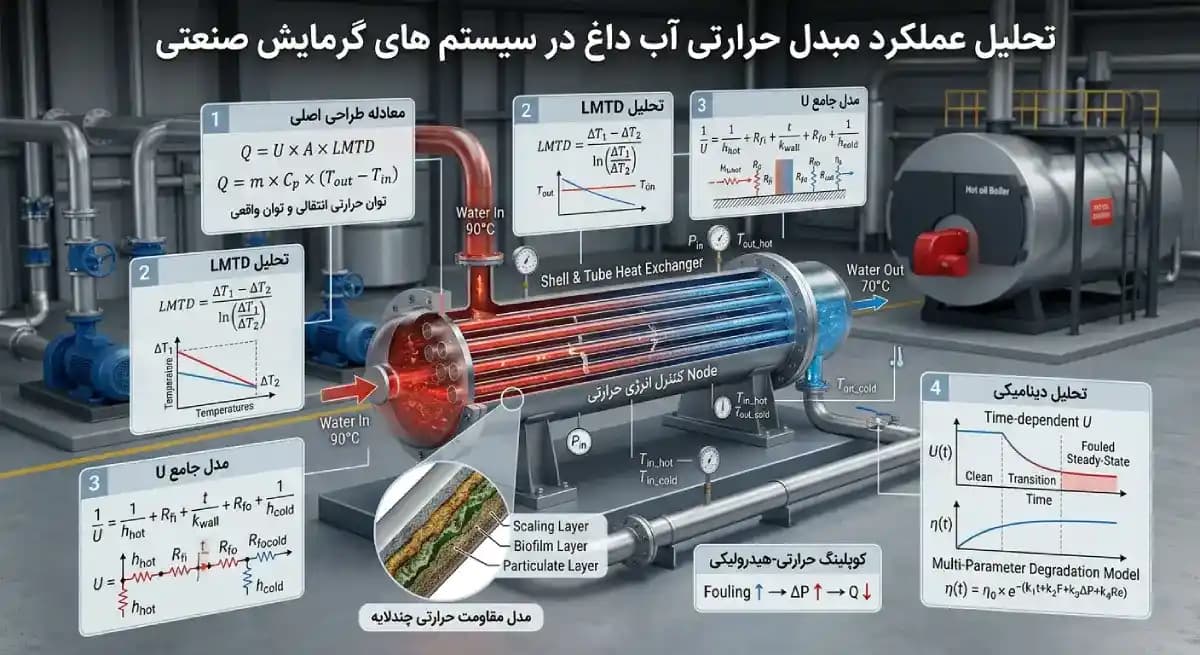

تحلیل چرخه عمر عملکرد مبدل حرارتی آب داغ (Lifecycle Thermal Behavior)

مبدل حرارتی در طول عمر خود سه حالت عملکردی دارد:

حالت Clean (Start-up)

• U بالا

• ΔP پایین

• راندمان مطابق طراحی

 حالت Transition

• شروع رسوب‌گذاری

• کاهش U

• افزایش ΔP

• نوسان دمای خروجی

حالت Fouled Steady-State

• U کاهش‌یافته ولی پایدار

• ΔP بالا

• کاهش ظرفیت واقعی سیستم

سوالات تخصصی درباره مبدل حرارتی آب داغ (FAQ)
