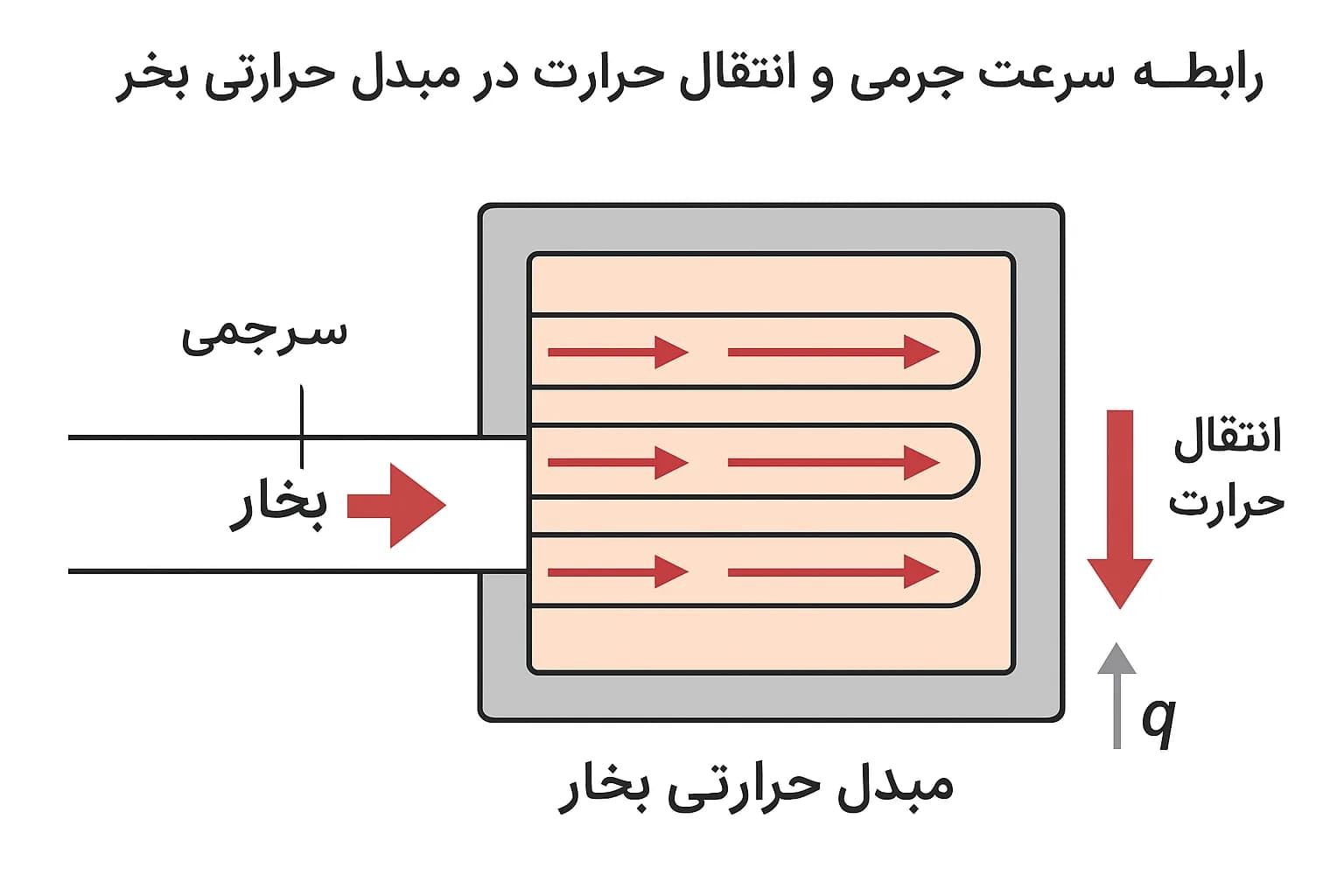

بررسی تأثیر سرعت جرمی بر انتقال حرارت در مبدل حرارتی بخار

چرا سرعت جرمی در مبدل حرارتی بخار مهم است؟

در سیستم‌های انتقال حرارت بخار (Steam Heat Transfer Systems)، یکی از پارامترهای کلیدی که به‌طور مستقیم روی راندمان، اندازه مبدل و حتی پایداری عملکرد سیستم اثر می‌گذارد، سرعت جرمی (Mass Velocity / Mass Flux) است.

سرعت جرمی در واقع نشان می‌دهد چه مقدار جرم از سیال در واحد سطح مقطع در واحد زمان عبور می‌کند. این پارامتر، برخلاف سرعت خطی ساده، دید دقیق‌تری از شدت انتقال انرژی در داخل مبدل حرارتی بخار ارائه می‌دهد.

در مبدل‌های بخار، تغییرات سرعت جرمی می‌تواند:

• ضریب انتقال حرارت (U) را تغییر دهد
• رژیم جریان را از لامینار به آشفته تبدیل کند
• افت فشار سیستم را افزایش یا کاهش دهد
• و حتی کیفیت چگالش بخار (Condensation Rate) را تحت تأثیر قرار دهد

به همین دلیل، تحلیل این پارامتر در طراحی Heat Exchanger بخار، یک موضوع کاملاً مهندسی و حساس محسوب می‌شود.

تعریف سرعت جرمی در مبدل حرارتی بخار

سرعت جرمی معمولاً با نماد G نمایش داده می‌شود و به صورت جرم عبوری بر واحد سطح تعریف می‌شود.

نام فرمول: سرعت جرمی (Mass Velocity)
G = ṁ / A

که در آن:

• G = سرعت جرمی (kg/m².s)
• ṁ = دبی جرمی بخار (kg/s)
• A = سطح مقطع جریان (m²)

این پارامتر نشان می‌دهد شدت واقعی عبور جرم در داخل کانال‌های مبدل چقدر است.

نقش سرعت جرمی در مکانیزم انتقال حرارت بخار

در مبدل حرارتی بخار، انتقال حرارت معمولاً از طریق فرآیند چگالش (Condensation) انجام می‌شود. بخار پس از تماس با سطح سرد، به مایع تبدیل شده و انرژی نهان خود را آزاد می‌کند.

در این فرآیند، سرعت جرمی روی سه بخش کلیدی اثر می‌گذارد:

1. ضخامت لایه مرزی حرارتی

افزایش سرعت جرمی باعث کاهش ضخامت لایه مرزی و افزایش انتقال حرارت می‌شود.

2. نرخ چگالش بخار

هرچه جریان سریع‌تر باشد، سطح تماس بخار تازه بیشتر شده و نرخ چگالش افزایش می‌یابد.

3. آشفتگی جریان

افزایش G معمولاً جریان را از حالت آرام به آشفته تبدیل می‌کند که برای انتقال حرارت بسیار مطلوب است.

اثر سرعت جرمی بر ضریب انتقال حرارت (U)

یکی از مهم‌ترین اثرات سرعت جرمی، تغییر در ضریب کلی انتقال حرارت است.

در مبدل‌های بخار، رابطه بین سرعت جرمی و U معمولاً غیرخطی است.

نام فرمول: ضریب انتقال حرارت کلی
Q = U × A × ΔT_lm

با افزایش G:

• U افزایش می‌یابد
• اما ΔP نیز افزایش پیدا می‌کند

این یک Trade-Off مهندسی مهم است.

تحلیل فیزیکی: چرا افزایش سرعت جرمی U را بالا می‌برد؟

از دید مکانیک سیالات:

• افزایش G → افزایش Re
• افزایش Re → افزایش آشفتگی
• افزایش آشفتگی → کاهش مقاومت حرارتی لایه مرزی

در نتیجه انتقال حرارت بهتر انجام می‌شود.

رابطه عدد رینولدز و سرعت جرمی در بخار

نام فرمول: عدد رینولدز بر اساس سرعت جرمی
Re = (G × Dh) / μ

که در آن:

• Dh = قطر هیدرولیکی
• μ = ویسکوزیته دینامیکی بخار

این رابطه نشان می‌دهد که در مبدل بخار، سرعت جرمی مستقیماً رژیم جریان را کنترل می‌کند.

جدول اثر سرعت جرمی بر عملکرد مبدل حرارتی بخار

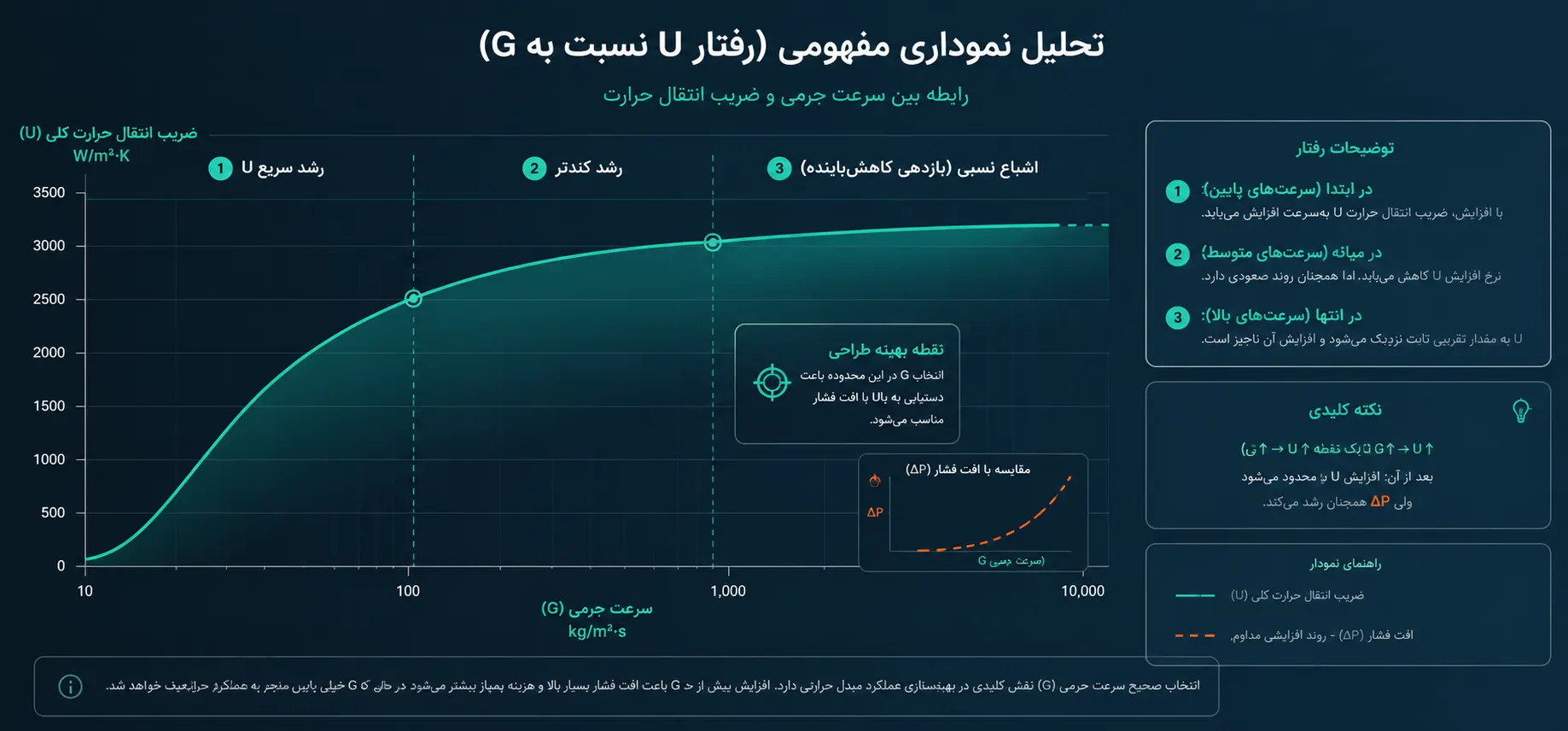

تحلیل نموداری مفهومی (رفتار U نسبت به G)

رابطه بین سرعت جرمی و ضریب انتقال حرارت معمولاً به شکل زیر است:

• در ابتدا: رشد سریع U
• سپس: رشد کندتر
• در نهایت: اشباع نسبی (Diminishing Returns)

📉 رفتار کلی:

• G ↑ → U ↑ (تا یک نقطه بحرانی)
• بعد از آن: افزایش U محدود می‌شود ولی ΔP همچنان رشد می‌کند

اثر سرعت جرمی بر افت فشار (Pressure Drop)

افزایش سرعت جرمی اگرچه انتقال حرارت را بهبود می‌دهد، اما باعث افزایش افت فشار نیز می‌شود.

نام فرمول: افت فشار تقریبی
ΔP ∝ G²

این رابطه نشان می‌دهد که افت فشار با توان دوم سرعت جرمی افزایش می‌یابد، بنابراین طراحی باید بسیار دقیق انجام شود.

نقطه بهینه طراحی (Optimal Mass Velocity)

در طراحی مبدل حرارتی بخار، هدف رسیدن به یک نقطه تعادل است:

• نه G خیلی پایین (راندمان کم)
• نه G خیلی بالا (افت فشار زیاد)

این نقطه معمولاً به عنوان:

Optimum Mass Flux Point

شناخته می‌شود.

جدول مقایسه طراحی در سرعت‌های مختلف

نقش سرعت جرمی در چگالش بخار (Steam Condensation)

در مبدل‌های بخار، چگالش یک فرآیند سطحی است. افزایش سرعت جرمی باعث:

• کاهش ضخامت فیلم بخار
• افزایش نرخ تخلیه میعانات
• افزایش نرخ انتقال انرژی نهان

می‌شود.

در نتیجه، عملکرد کلی سیستم به شدت به G وابسته است.

تحلیل مهندسی پیشرفته اثر سرعت جرمی بر انتقال حرارت در مبدل حرارتی بخار (Design & Performance Modeling)

در این فاز وارد سطحی می‌شویم که دیگر صرفاً از مفاهیم پایه صحبت نمی‌کنیم؛ بلکه طراحی به شکل مدل‌سازی مهندسی واقعی (Engineering Design Level) انجام می‌شود. هدف این بخش، تبدیل اثر سرعت جرمی (Mass Flux) به پارامترهای قابل طراحی مانند U، ΔP، NTU و سطح مبدل است.

نگاه طراحی مهندسی: سرعت جرمی به عنوان متغیر کنترل‌کننده سیستم

در مبدل حرارتی بخار، سرعت جرمی فقط یک پارامتر جریان نیست، بلکه یک متغیر کنترلی طراحی (Design Control Variable) است.

افزایش یا کاهش G مستقیماً روی موارد زیر اثر می‌گذارد:

• ضریب انتقال حرارت (U)
• افت فشار (ΔP)
• کیفیت چگالش بخار (Condensation Quality)
• اندازه نهایی مبدل (A)
• مصرف انرژی پمپ‌ها

بنابراین طراحی واقعی، یک مسئله بهینه‌سازی چندمتغیره است.

مدل ارتباط سرعت جرمی و ضریب انتقال حرارت

در مبدل‌های بخار، رابطه بین U و G معمولاً غیرخطی است و به صورت تجربی مدل‌سازی می‌شود.

نام فرمول: مدل تجربی انتقال حرارت
U ∝ G^n

که در آن:

• n بین 0.6 تا 0.85 متغیر است
• وابسته به نوع مبدل (Shell & Tube یا Plate)

تحلیل مهندسی:

• افزایش G → افزایش آشفتگی
• افزایش آشفتگی → کاهش مقاومت فیلم حرارتی
• در نتیجه U افزایش می‌یابد

اما این افزایش خطی نیست و در نقطه‌ای به اشباع نزدیک می‌شود.

اثر سرعت جرمی بر عدد رینولدز و رژیم جریان

در طراحی مبدل بخار، تغییر G مستقیماً رژیم جریان را تغییر می‌دهد.

نام فرمول: عدد رینولدز بر اساس Mass Flux
Re = (G × Dh) / μ

تحلیل:

• Re < 2300 → جریان لامینار (راندمان پایین)
• Re > 4000 → جریان آشفته (راندمان بالا)

بنابراین یکی از اهداف طراحی، رساندن سیستم به ناحیه آشفته پایدار است.

اثر سرعت جرمی بر افت فشار (Hydraulic Constraint)

افزایش سرعت جرمی همیشه مطلوب نیست، زیرا افت فشار به شدت افزایش می‌یابد.

نام فرمول: افت فشار در جریان داخلی
ΔP ∝ G²

نتیجه مهندسی:

• اگر G دو برابر شود → افت فشار تقریباً 4 برابر می‌شود
• این موضوع باعث افزایش توان پمپ و هزینه بهره‌برداری می‌شود

بنابراین طراحی باید بین U و ΔP بهینه شود.

 تحلیل انرژی در مبدل بخار (Energy Balance)

برای تحلیل دقیق، از موازنه انرژی استفاده می‌شود:

نام فرمول: موازنه انرژی در مبدل بخار
Q = ṁ × (h_in - h_out)

که در بخار معمولاً:

• اختلاف آنتالپی شامل گرمای نهان چگالش است
• نقش سرعت جرمی در تعیین نرخ انتقال انرژی بسیار کلیدی است

مدل طراحی NTU برای مبدل بخار

روش NTU یکی از ابزارهای مهم طراحی پیشرفته است.

نام فرمول: عدد واحد انتقال حرارت
NTU = (U × A) / Cmin

تحلیل اثر سرعت جرمی:

• G ↑ → U ↑ → NTU ↑
• NTU ↑ → راندمان حرارتی (Effectiveness) ↑

اما:

• افزایش بیش از حد G باعث افزایش ΔP و کاهش بهره‌وری انرژی می‌شود

جدول تحلیل عملکرد در سرعت‌های مختلف جرمی

نمودار مفهومی رفتار سیستم (U vs G)

رفتار واقعی سیستم بخار:

• ناحیه 1: رشد سریع U (تغییر شدید با افزایش G)
• ناحیه 2: رشد کنترل‌شده
• ناحیه 3: اشباع حرارتی (Diminishing Return)

📉 نتیجه:
افزایش بی‌رویه سرعت جرمی همیشه منجر به بهبود راندمان نمی‌شود.

 تحلیل Trade-Off مهندسی (مهم‌ترین بخش طراحی)

در طراحی مبدل بخار همیشه یک تضاد وجود دارد:

افزایش سرعت جرمی →

• U ↑
• راندمان حرارتی ↑
• ΔP ↑↑ (شدید)

کاهش سرعت جرمی →

• ΔP ↓
• مصرف انرژی کمتر
• U ↓

👉 بنابراین طراحی واقعی یعنی پیدا کردن نقطه تعادل اقتصادی و حرارتی

محاسبه سطح مبدل در حضور سرعت جرمی

نام فرمول: سطح انتقال حرارت
A = Q / (U × ΔT_lm)

نکته طراحی:

چون U تابع G است، سطح مبدل نیز به طور غیرمستقیم تابع سرعت جرمی خواهد بود.

 اثر سرعت جرمی بر چگالش بخار (Steam Condensation Behavior)

در مبدل‌های بخار:

• بخار روی سطح سرد چگال می‌شود
• لایه مایع روی سطح تشکیل می‌شود (Film Condensation)

افزایش G باعث:

• نازک شدن لایه فیلم
• افزایش نرخ تخلیه میعانات
• افزایش نرخ انتقال حرارت کلی

اما اگر G بیش از حد باشد:

• نوسان فیلم رخ می‌دهد
• افت فشار شدید ایجاد می‌شود

 نقش کلیدی سرعت جرمی در مدل انتقال حرارت

در مبدل حرارتی بخار، سرعت جرمی (Mass Flux) به‌عنوان یکی از پارامترهای تعیین‌کننده، به‌طور مستقیم بر شدت انتقال انرژی بین بخار و سطح تبادل حرارت اثر می‌گذارد. هر تغییر در این پارامتر، به‌صورت زنجیره‌ای روی رژیم جریان، ضخامت لایه مرزی و ضریب کلی انتقال حرارت تأثیر می‌گذارد.

به‌صورت خلاصه:

• افزایش سرعت جرمی → افزایش آشفتگی جریان
• افزایش آشفتگی → کاهش مقاومت حرارتی
• کاهش مقاومت حرارتی → افزایش ضریب U

 رابطه همزمان بین U و ΔP در طراحی

یکی از مهم‌ترین چالش‌های طراحی مبدل بخار، رفتار همزمان دو پارامتر زیر است:

• ضریب انتقال حرارت (U)
• افت فشار (ΔP)

نام فرمول: رابطه مفهومی طراحی
U ↑ ⇄ G ↑ ⇄ ΔP ↑²

این رابطه نشان می‌دهد که افزایش راندمان حرارتی همیشه با افزایش هزینه هیدرولیکی همراه است.

۳) بازه عملکرد بهینه سرعت جرمی (Design Window)

در طراحی صنعتی، سرعت جرمی نباید به‌صورت تک‌مقدار تعریف شود، بلکه باید در یک بازه بهینه قرار گیرد:

• حد پایین: جلوگیری از جریان لامینار و رسوب
• حد بالا: جلوگیری از افت فشار شدید و ضربه قوچ

نتیجه:

طراحی موفق = عملکرد پایدار در بازه تغییرات بار

۴) جدول خلاصه اثر سرعت جرمی در مبدل بخار

 جمع‌بندی روابط اصلی مهندسی

در یک طراحی مهندسی مبدل حرارتی بخار، سه رابطه کلیدی همیشه باید هم‌زمان تحلیل شوند:

نام فرمول: سرعت جرمی
G = ṁ / A

نام فرمول: عدد رینولدز
Re = (G × Dh) / μ

نام فرمول: افت فشار تقریبی
ΔP ∝ G²
