راهنمای جامع نگهداری پیشگیرانه (PM) مبدل‌های حرارتی خنک‌کننده روغن

نگهداری پیشگیرانه یا PM (Preventive Maintenance) یکی از مهم‌ترین ارکان پایداری تولید در صنایع بزرگ و متوسط است. در بسیاری از واحدهای صنعتی، خرابی‌های ناگهانی تجهیزات دوار مثل پمپ‌ها، کمپرسورها، توربین‌ها و سیستم‌های هیدرولیک، مستقیماً به افزایش دمای روغن و افت کیفیت روانکاری مرتبط است. در این میان، مبدل‌های حرارتی خنک‌کننده روغن که با نام‌های رایجی مثل اویل کولر (Oil Cooler)، کولر روغن یا مبدل حرارتی روغن شناخته می‌شوند، نقشی کلیدی در سلامت تجهیزات ایفا می‌کنند.

وقتی صحبت از تعمیرات پیشگیرانه و سرویس دوره‌ای می‌شود، بسیاری از مدیران نگهداری تمرکز اصلی خود را روی قطعات مکانیکی مثل یاتاقان‌ها، آب‌بندها و پمپ‌ها می‌گذارند، در حالی که عملکرد صحیح یک مبدل حرارتی خنک کننده روغن می‌تواند به شکل مستقیم از تخریب یاتاقان‌ها، کاهش عمر روغن و حتی توقف کامل خط تولید جلوگیری کند. به همین دلیل، اجرای یک برنامه منظم PM برای مبدل‌های حرارتی روغن، نه یک کار تزئینی، بلکه یک اقدام اقتصادی و مهندسی ضروری است.

راهنمای جامع نگهداری پیشگیرانه (PM) مبدل‌های حرارتی خنک‌کننده روغن

مبدل حرارتی خنک‌کننده روغن چیست و چه وظیفه‌ای دارد؟

مبدل حرارتی خنک‌کننده روغن تجهیزی است که وظیفه اصلی آن، انتقال حرارت از روغن داغ به یک سیال خنک‌کننده (معمولاً آب یا هوا) است. این مبدل‌ها در انواع مختلفی طراحی می‌شوند، اما در کاربردهای صنعتی معمولاً یکی از گزینه‌های زیر رایج‌تر است:

• مبدل حرارتی پوسته و لوله (Shell & Tube)
• مبدل حرارتی صفحه‌ای (Plate Heat Exchanger)
• مبدل‌های هواخنک (Air Cooler)

هدف اصلی همه این مدل‌ها ثابت است: کنترل دمای روغن در محدوده استاندارد عملکردی.

اگر دمای روغن از محدوده طراحی بالاتر رود، ویسکوزیته روغن کاهش پیدا می‌کند، فیلم روانکاری نازک می‌شود و سایش قطعات افزایش می‌یابد. از طرف دیگر، اگر دما بیش از حد پایین باشد، احتمال تشکیل لجن (Sludge)، آب‌زدگی و کاهش کیفیت روانکاری وجود دارد. بنابراین، عملکرد درست مبدل حرارتی روغن، به معنی حفظ تعادل حیاتی در کل سیستم است.

بیشتر بخوانید: بررسی مبدل حرارتی هوا خنک و نقش آن در صنایع نفت و گاز

چرا نگهداری پیشگیرانه (PM) مبدل‌های حرارتی روغن اهمیت حیاتی دارد؟

در سیستم‌های صنعتی، خرابی مبدل حرارتی معمولاً به شکل ناگهانی دیده نمی‌شود، بلکه اغلب به‌صورت تدریجی و خاموش اتفاق می‌افتد. همین موضوع باعث می‌شود بسیاری از کارفرماها زمانی متوجه مشکل شوند که آسیب جدی به سیستم وارد شده است.ویژگی مهم مبدل حرارتی فین تیوب این است که برخلاف برخی مبدل‌های بسته، بخش عمده‌ای از عملکرد آن وابسته به شرایط محیطی (دما، گردوغبار، رطوبت و جریان هوا) است. به همین دلیل، پایش دوره‌ای، تمیزکاری فین‌ها و بررسی وضعیت جریان هوا نقش کلیدی در جلوگیری از افت راندمان دارد.

نگهداری پیشگیرانه مبدل‌های حرارتی خنک‌کننده روغن به دلایل زیر حیاتی است:

1) جلوگیری از افزایش دمای روغن و آسیب به تجهیزات دوار

افزایش دمای روغن، اولین زنجیره تخریب را فعال می‌کند. وقتی روغن داغ‌تر از حد مجاز شود:

• یاتاقان‌ها تحت تنش حرارتی قرار می‌گیرند
• عمر سیل‌ها کاهش پیدا می‌کند
• احتمال گیرپاژ در شرایط بحرانی بالا می‌رود

2) کاهش هزینه‌های تعمیرات اضطراری

هزینه تعمیر یک مبدل یا شستشوی دوره‌ای آن، در مقایسه با هزینه اورهال کمپرسور یا تعویض یاتاقان‌ها بسیار کمتر است. PM در اینجا به معنای کنترل هزینه‌های آینده است.

3) افزایش عمر روغن و کاهش مصرف روانکار

روغن در دمای بالا سریع‌تر اکسید می‌شود. اکسیداسیون باعث تولید اسید و لجن می‌شود و در نتیجه روغن زودتر از موعد تعویض خواهد شد. سرویس دوره‌ای اویل کولر می‌تواند عمر مفید روغن را افزایش دهد.

4) افزایش راندمان انتقال حرارت و کاهش مصرف انرژی

وقتی سطح داخلی تیوب‌ها یا صفحات مبدل دچار رسوب‌گذاری شود، ضریب انتقال حرارت کاهش می‌یابد. در نتیجه برای حفظ دمای مطلوب، سیستم مجبور است با بار بالاتر کار کند یا پمپ‌ها و فن‌ها بیشتر انرژی مصرف کنند.

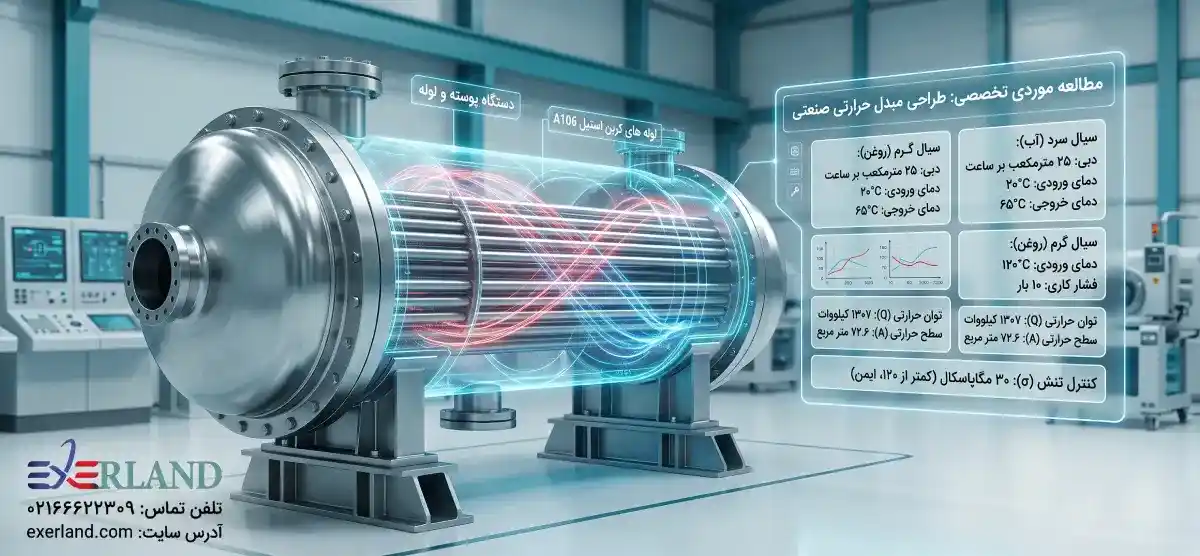

نقش مبدل‌های خنک‌کننده روغن در تجهیزات حیاتی صنعتی

مبدل‌های حرارتی خنک‌کننده روغن معمولاً در تجهیزاتی به کار می‌روند که توقف آن‌ها، توقف تولید را به همراه دارد. برخی از مهم‌ترین کاربردها عبارت‌اند از:

مبدل روغن در سیستم‌های هیدرولیک

در خطوط تولید، پرس‌های صنعتی، ماشین‌آلات تزریق پلاستیک و تجهیزات سنگین، روغن هیدرولیک دائماً تحت فشار و دمای بالا قرار دارد. اویل کولر در این سیستم‌ها باعث می‌شود روغن خواص خود را حفظ کند و عملکرد شیرها و پمپ‌های هیدرولیک پایدار بماند.

مبدل حرارتی روغن در توربین‌ها

در توربین‌های بخار و گاز، سیستم روانکاری و کنترل روغن، یکی از بخش‌های حیاتی است. اگر خنک‌کاری روغن به درستی انجام نشود، دمای یاتاقان‌ها افزایش یافته و خرابی‌های پرهزینه رخ می‌دهد.

مبدل خنک‌کننده روغن در کمپرسورها

در کمپرسورهای اسکرو و سانتریفیوژ، روغن علاوه بر روانکاری، نقش آب‌بندی و خنک‌کاری را هم ایفا می‌کند. افت راندمان مبدل حرارتی روغن می‌تواند به افزایش دمای خروجی کمپرسور و کاهش عمر قطعات منجر شود.

کولر روغن در گیربکس‌های صنعتی

در گیربکس‌های بزرگ، روغن باید در محدوده مشخصی از دما کار کند تا هم ویسکوزیته مناسب داشته باشد و هم سایش کنترل شود. عملکرد نامناسب اویل کولر باعث می‌شود دمای گیربکس بالا رفته و خوردگی دنده‌ها افزایش یابد.گیربکس‌های صنعتی بزرگ برای عملکرد صحیح نیازمند حفظ دمای روغن در محدوده مشخص هستند. مبدل حرارتی هواخنک با کنترل دمای روغن، شرایط مناسب روانکاری را فراهم کرده و از کاهش ویسکوزیته، افزایش اصطکاک و سایش دنده‌ها جلوگیری می‌کند. در صورت عملکرد نامناسب سیستم خنک‌کاری، دمای گیربکس افزایش یافته و احتمال خرابی قطعات مکانیکی بیشتر می‌شود.

خرابی‌های رایج در مبدل حرارتی خنک‌کننده روغن

برای اجرای یک PM موفق، ابتدا باید شناخت دقیقی از خرابی‌های رایج این تجهیزات داشته باشیم. خرابی‌های اصلی معمولاً در چند گروه قابل دسته‌بندی هستند.

1) رسوب‌گذاری و گرفتگی تیوب‌ها یا صفحات مبدل

این مشکل بیشتر در مبدل‌هایی رخ می‌دهد که سمت خنک‌کننده آن‌ها آب صنعتی است. آب سخت، وجود املاح و شرایط نامناسب تصفیه باعث ایجاد رسوب می‌شود.

نشانه‌های رسوب‌گذاری:

• افزایش تدریجی دمای خروجی روغن
• کاهش اختلاف دمای ورودی و خروجی آب
• افت راندمان انتقال حرارت

2) گرفتگی سمت روغن (تشکیل لجن و آلودگی داخلی)

اگر روغن کیفیت پایین داشته باشد یا زمان تعویض آن رعایت نشود، لجن و مواد اکسید شده در داخل مسیر روغن تشکیل می‌شوند و سطح انتقال حرارت را می‌پوشانند.

نتیجه این اتفاق:

• افزایش فشار در مسیر روغن
• کاهش دبی روغن
• افزایش دمای روغن و آسیب به پمپ

3) خوردگی داخلی و کاهش ضخامت تیوب‌ها

خوردگی می‌تواند ناشی از کیفیت پایین آب، وجود اکسیژن محلول، pH نامناسب یا آلودگی‌های شیمیایی باشد. این موضوع به مرور باعث سوراخ شدن تیوب‌ها و نشتی می‌شود.

4) نشتی داخلی بین روغن و آب

یکی از خطرناک‌ترین خرابی‌ها، نشتی داخلی است. در این حالت، آب وارد روغن می‌شود یا روغن وارد آب می‌شود. ورود آب به روغن، کیفیت روانکاری را به شدت کاهش می‌دهد و ممکن است به خرابی سریع یاتاقان‌ها منجر شود.

5) نشتی خارجی از فلنج‌ها و اتصالات

این نوع نشتی معمولاً به دلیل خرابی گسکت‌ها، شل شدن پیچ‌ها یا ترک خوردگی پوسته رخ می‌دهد. هرچند نسبت به نشتی داخلی خطر کمتری دارد، اما همچنان از نظر ایمنی و کاهش راندمان باید جدی گرفته شود.

جهت دریافت مبدل حرارتی دوار به لینک مراجعه بفرمایید.

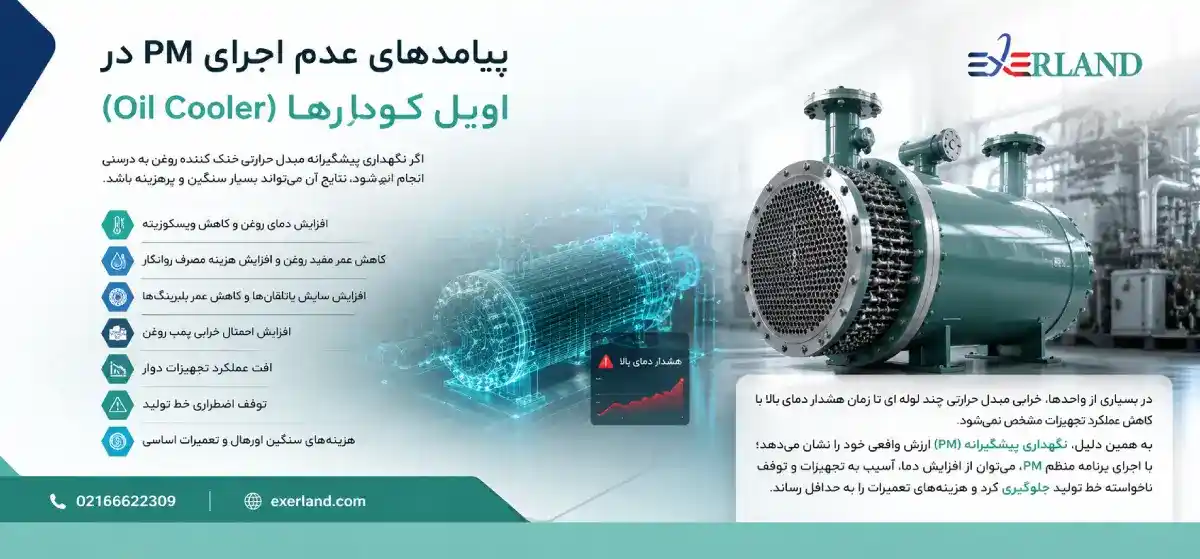

پیامدهای عدم اجرای PM در اویل کولرها (Oil Cooler)

اگر نگهداری پیشگیرانه مبدل حرارتی خنک‌کننده روغن به‌درستی انجام نشود، نتایج آن می‌تواند بسیار سنگین و پرهزینه باشد. برخی از پیامدهای رایج عبارت‌اند از:

• افزایش دمای روغن و کاهش ویسکوزیته
• کاهش عمر مفید روغن و افزایش هزینه مصرف روانکار
• افزایش سایش یاتاقان‌ها و کاهش عمر بلبرینگ‌ها
• افزایش احتمال خرابی پمپ روغن
• افت عملکرد تجهیزات دوار
• توقف اضطراری خط تولید
• هزینه‌های سنگین اورهال و تعمیرات اساسی

از نگاه کارفرما، شاید بزرگ‌ترین مشکل این باشد که خرابی مبدل معمولاً به شکل مستقیم دیده نمی‌شود. در بسیاری از واحدها، مبدل روغن تا زمانی که سیستم هشدار دمای بالا صادر نکند، مورد توجه قرار نمی‌گیرد. این دقیقاً همان نقطه‌ای است که PM ارزش خود را نشان می‌دهد.در بسیاری از واحدها، خرابی مبدل حرارتی چند لوله ای تا زمان هشدار دمای بالا یا کاهش عملکرد تجهیزات مشخص نمی‌شود. به همین دلیل، نگهداری پیشگیرانه (PM) ارزش واقعی خود را نشان می‌دهد؛ با اجرای برنامه منظم PM، می‌توان از افزایش دما، آسیب به تجهیزات و توقف ناخواسته خط تولید جلوگیری کرد و هزینه‌های تعمیرات را به حداقل رساند.

نشانه‌های اولیه خرابی مبدل حرارتی خنک‌کننده روغن

یکی از اصول حرفه‌ای در سرویس دوره‌ای و پایش وضعیت، تشخیص زودهنگام علائم است. در ادامه مهم‌ترین نشانه‌هایی که باید در برنامه PM بررسی شوند آورده شده است:

افزایش دمای خروجی روغن

اگر دمای خروجی روغن نسبت به حالت عادی افزایش پیدا کند، اولین احتمال، کاهش راندمان انتقال حرارت به دلیل رسوب یا گرفتگی است.

افزایش افت فشار (ΔP) در مسیر روغن یا آب

افزایش افت فشار معمولاً نشان‌دهنده گرفتگی مسیر جریان است. این مشکل می‌تواند به دلیل رسوب آب یا آلودگی روغن باشد.

تغییر رنگ یا کف کردن روغن

اگر روغن کف کند یا رنگ آن غیرطبیعی شود، احتمال ورود آب یا هوا به سیستم وجود دارد. در این شرایط باید سریعاً نشتی داخلی بررسی شود.

کاهش اختلاف دمای ورودی و خروجی آب

اگر آب خنک‌کننده گرمای کافی دریافت نکند، احتمال دارد سطح انتقال حرارت کاهش یافته یا جریان آب مشکل داشته باشد.

لرزش یا صدای غیرعادی در سیستم پمپ

گاهی گرفتگی مبدل باعث فشار اضافی روی پمپ روغن می‌شود و این موضوع در صدای پمپ یا افزایش لرزش قابل مشاهده است.

تاثیر آلودگی روغن و کیفیت آب بر عملکرد مبدل حرارتی روغن

یکی از اشتباهات رایج در صنایع این است که خرابی مبدل را صرفاً به خود مبدل نسبت می‌دهند، در حالی که کیفیت سیالات عامل اصلی بسیاری از مشکلات است.

تاثیر آلودگی روغن

آلودگی روغن می‌تواند شامل موارد زیر باشد:

• ذرات فلزی ناشی از سایش
• گرد و غبار
• محصولات اکسیداسیون
• آب و رطوبت
• لجن و رسوبات داخلی

این آلودگی‌ها باعث تشکیل لایه عایق روی سطح انتقال حرارت می‌شوند. در نتیجه، روغن گرمای خود را به آب یا هوا منتقل نمی‌کند و سیستم به سمت افزایش دما حرکت می‌کند.

تاثیر کیفیت آب خنک‌کننده

اگر آب سختی بالا داشته باشد یا کنترل شیمیایی مناسبی روی آن انجام نشود، رسوب‌گذاری و خوردگی سرعت می‌گیرد. به همین دلیل در صنایع بزرگ، سیستم‌های تصفیه و کنترل کیفیت آب نقش مهمی در کاهش هزینه‌های نگهداری مبدل‌ها دارند.این آلودگی‌ها به مرور زمان روی سطوح انتقال حرارت در مبدل حرارتی پوسته و لوله تک پاس رسوب می‌کنند و یک لایه عایق حرارتی ایجاد می‌نمایند. در نتیجه، انتقال حرارت بین روغن و سیال خنک‌کننده کاهش یافته و دمای روغن به تدریج افزایش پیدا می‌کند. این موضوع می‌تواند موجب کاهش عمر روغن، افت کیفیت روانکاری و افزایش استهلاک تجهیزات شود.

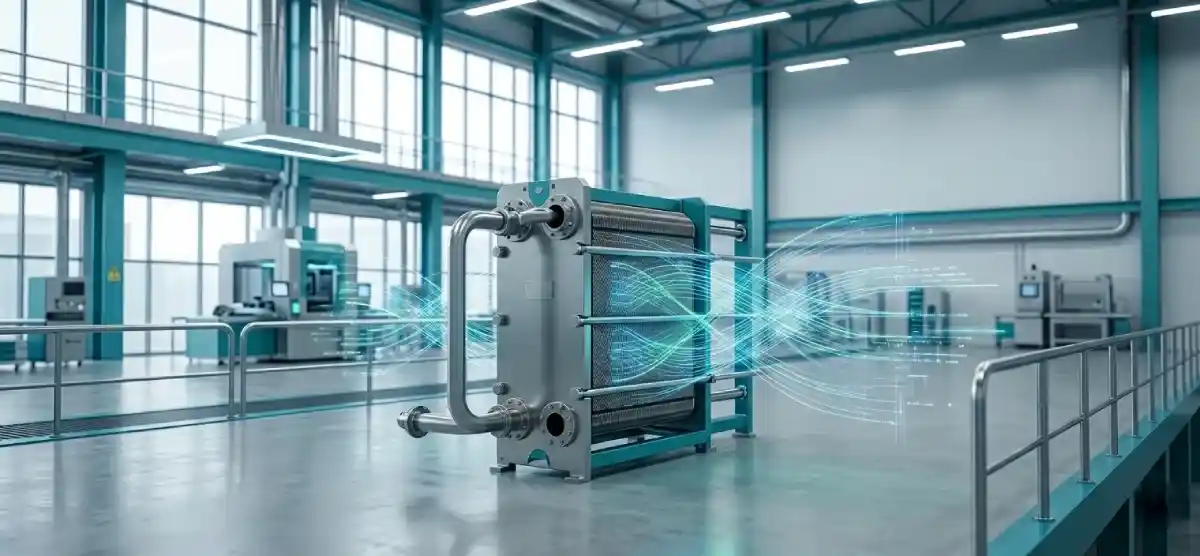

چرا افت راندمان مبدل حرارتی خطرناک‌تر از خرابی ناگهانی است؟

خرابی ناگهانی معمولاً با علائم واضح همراه است، اما افت راندمان به مرور رخ می‌دهد. این کاهش راندمان معمولاً به صورت زیر دیده می‌شود:

• افزایش آرام دمای روغن در چند هفته یا چند ماه
• افزایش مصرف انرژی سیستم خنک‌کننده
• کاهش پایداری عملکرد تجهیزات دوار
• کاهش عمر روغن بدون دلیل مشخص

در واقع، افت راندمان نوعی فرسایش پنهان است که می‌تواند به هزینه‌های بزرگ در آینده تبدیل شود. به همین دلیل، در PM حرفه‌ای باید شاخص‌های عملکردی ثبت و تحلیل شوند، نه فقط تعمیرات فیزیکی.

جهت دریافت راهنمای خرید تخصصی مبدل حرارتی الکتریکی  به لینک مراجعه کنید.

چک لیست سریع PM مبدل حرارتی خنک کننده روغن

در این بخش یک چک‌لیست کاربردی ارائه می‌شود که می‌تواند در واحد تعمیرات و نگهداری، به عنوان یک کنترل سریع استفاده شود:

1. ثبت دمای ورودی و خروجی روغن و مقایسه با مقدار استاندارد
2. ثبت دمای ورودی و خروجی آب (یا هوا) و بررسی اختلاف دما
3. بررسی افت فشار در سمت روغن و سمت خنک‌کننده
4. کنترل نشتی خارجی در فلنج‌ها، گسکت‌ها و اتصالات
5. بررسی تغییر رنگ روغن و وجود کف یا امولسیون
6. بررسی احتمال ورود آب به روغن با تست نمونه‌برداری
7. کنترل جریان آب و وضعیت شیرها و فیلترهای مسیر آب
8. بررسی رسوب‌گذاری احتمالی از طریق عملکرد حرارتی مبدل
9. بررسی خوردگی ظاهری پوسته و نشانه‌های زنگ‌زدگی
10. ثبت داده‌ها در فرم PM و مقایسه با دوره‌های قبل
11. کنترل وضعیت ارتعاش پمپ روغن و فشار خروجی پمپ
12. بررسی دمای یاتاقان‌ها و مقایسه با وضعیت عملکرد مبدل

روش‌های تخصصی بازرسی و برنامه‌ریزی نگهداری پیشگیرانه (PM) مبدل‌های حرارتی خنک‌کننده روغن

 به‌عنوان «شناخت اهمیت و نقش مبدل حرارتی روغن»، دقیقاً جایی است که مقاله از حالت آموزشی خارج می‌شود و تبدیل به یک راهنمای اجرایی واقعی برای واحد تعمیرات و نگهداری می‌گردد. در اینجا، هدف این است که مهندس نت (Maintenance Engineer) یا سرپرست تعمیرات بتواند بدون حدس و گمان، یک برنامه منظم برای سرویس دوره‌ای، پایش وضعیت و تعمیرات برنامه‌ریزی‌شده مبدل حرارتی خنک‌کننده روغن تدوین کند.

در صنایع، مبدل‌های حرارتی خنک‌کننده روغن معمولاً در شرایط سخت کار می‌کنند؛ یعنی هم با روغن‌هایی در معرض آلودگی و اکسیداسیون سروکار دارند و هم با آب صنعتی که کیفیت آن همیشه ثابت نیست. به همین دلیل، PM اویل کولر صرفاً به معنی «تمیزکاری دوره‌ای» نیست؛ بلکه شامل مجموعه‌ای از اقدامات اندازه‌گیری، ثبت داده، تحلیل عملکرد، شستشو، تست نشتی و کنترل شرایط بهره‌برداری است.

برای آشنایی با مشخصات فنی، ساختار و مزایای مبدل حرارتی صفحه‌ای واشردار (Gasketed Plate Heat Exchanger) مورد استفاده در صنایع مختلف، می‌توان به صفحه محصول زیر مراجعه کرد:

www.exerland.com/product/gasketed-plate-heat-exchange

---

اصول کلیدی در تدوین برنامه PM مبدل‌های حرارتی روغن

برای اینکه نگهداری پیشگیرانه (Preventive Maintenance) به نتیجه برسد، باید چند اصل رعایت شود. این اصول پایه باعث می‌شود PM تبدیل به یک فعالیت تکراری و بی‌اثر نشود.

1) PM باید مبتنی بر داده باشد، نه صرفاً تجربه

در بسیاری از واحدهای صنعتی، PM هنوز به صورت سنتی اجرا می‌شود. یعنی تکنسین‌ها بر اساس عادت یا برنامه ثابت، هر چند ماه یکبار مبدل را باز می‌کنند یا شستشو می‌دهند. اما رویکرد حرفه‌ای این است که PM با استفاده از شاخص‌هایی مثل:

• دمای ورودی و خروجی روغن
• اختلاف دمای روغن و آب
• افت فشار (ΔP)
• نرخ رسوب‌گذاری
• کیفیت روغن و نتایج آنالیز

طراحی و تنظیم شود.

2) برنامه PM باید بر اساس نوع مبدل تعریف شود

روش سرویس دوره‌ای یک مبدل صفحه‌ای با یک مبدل پوسته و لوله کاملاً متفاوت است. حتی در مبدل‌های هواخنک، مسئله اصلی گردوغبار، گرفتگی فین‌ها و عملکرد فن‌هاست، نه رسوب داخلی تیوب‌ها.

3) PM باید ریسک‌محور باشد (Risk-Based Maintenance)

اگر مبدل حرارتی روغن روی یک تجهیز حیاتی مثل توربین یا کمپرسور اصلی نصب شده باشد، برنامه PM باید سخت‌گیرانه‌تر و دقیق‌تر باشد. اما اگر روی یک سیستم فرعی نصب باشد، می‌توان سطح کنترل را متناسب تنظیم کرد.یک برنامه PM موفق زمانی شکل می‌گیرد که بر پایه داده‌های واقعی، متناسب با نوع تجهیز و بر اساس سطح ریسک طراحی شود. در مورد مبدل حرارتی لوله ای پره دار نیز توجه همزمان به وضعیت روغن، عملکرد سیستم انتقال حرارت، شرایط فین‌ها و جریان هوا می‌تواند از افت راندمان، افزایش مصرف انرژی و خرابی‌های پرهزینه جلوگیری کرده و عمر مفید تجهیزات را به شکل قابل توجهی افزایش دهد.

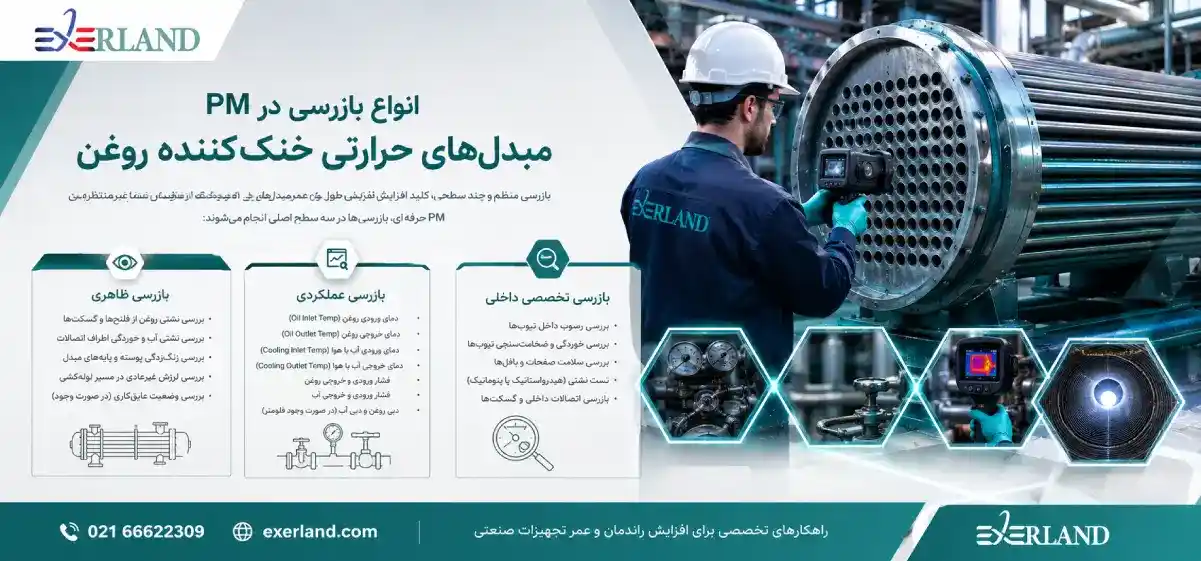

انواع بازرسی در PM مبدل‌های حرارتی خنک‌کننده روغن

در یک برنامه حرفه‌ای، بازرسی‌ها باید چند سطح داشته باشند: بازرسی ظاهری، بازرسی عملکردی، بازرسی ابزاردقیق و بازرسی تخصصی داخلی.

بازرسی ظاهری (Visual Inspection)

این مرحله ساده است اما بسیار ارزشمند. در بسیاری از مواقع، نشتی یا خرابی قبل از آنکه به سیستم آسیب بزند، از طریق علائم ظاهری قابل شناسایی است.

موارد مهم در بازرسی ظاهری:

• بررسی نشتی روغن از فلنج‌ها و گسکت‌ها
• بررسی نشتی آب و خوردگی اطراف اتصالات
• بررسی زنگ‌زدگی پوسته و پایه‌های مبدل
• بررسی لرزش غیرعادی در مسیر لوله‌کشی
• بررسی وضعیت عایق‌کاری (در صورت وجود)

نکته مهم این است که نشتی کوچک در ظاهر، ممکن است نشانه افزایش فشار داخلی یا خرابی گسکت باشد و اگر جدی گرفته نشود، در آینده تبدیل به توقف اضطراری خواهد شد.

بازرسی عملکردی (Operational Inspection)

بازرسی عملکردی یعنی کنترل وضعیت مبدل در حین کار، بدون باز کردن آن. این بازرسی پایه اصلی PM محسوب می‌شود، چون هم هزینه ندارد و هم باعث توقف تولید نمی‌شود.

شاخص‌های اصلی در بازرسی عملکردی:

• دمای ورودی روغن (Oil Inlet Temp)
• دمای خروجی روغن (Oil Outlet Temp)
• دمای ورودی آب یا هوا (Cooling Medium Inlet Temp)
• دمای خروجی آب یا هوا (Cooling Medium Outlet Temp)
• فشار ورودی و خروجی روغن
• فشار ورودی و خروجی آب
• دبی روغن و دبی آب (در صورت وجود فلومتر)

اگر این داده‌ها ثبت شوند، در کمتر از چند هفته می‌توان روند افت راندمان مبدل را تشخیص داد.

بیشتر بخوانید: مبدل حرارتی آب به هوا در موقعیت های مختلف صنعتی

مهم ترین تست‌ها در نگهداری پیشگیرانه مبدل حرارتی روغن

برای اینکه سرویس دوره‌ای اویل کولر کامل باشد، باید تست‌های مشخصی انجام شود. برخی از این تست‌ها در دوره‌های کوتاه و برخی در دوره‌های سالانه انجام می‌شوند.

تست افت فشار (ΔP) و تحلیل گرفتگی مسیر

یکی از شاخص‌های مهم برای تشخیص رسوب یا گرفتگی، افت فشار است. افت فشار بالا معمولاً نشان می‌دهد مسیر عبور سیال (روغن یا آب) تنگ شده است.در مبدل های حرارتی پوسته و لوله، تست هیدرواستاتیک یکی از مطمئن‌ترین روش‌های بررسی استحکام مکانیکی و نشتی محسوب می‌شود. در این آزمون، مبدل با آب تحت فشار مشخص قرار گرفته و افت فشار یا هرگونه نشتی احتمالی بررسی می‌شود.

دلایل رایج افزایش افت فشار:

• رسوب‌گذاری در تیوب‌ها یا صفحات
• تجمع لجن روغن
• گرفتگی فیلترهای مسیر
• خوردگی و ریزش ذرات فلزی در مسیر

تحلیل مهندسی:
اگر افت فشار در سمت آب افزایش یابد ولی سمت روغن ثابت باشد، احتمالاً مشکل رسوب‌گذاری آب وجود دارد.
اگر افت فشار در سمت روغن افزایش یابد، احتمالاً لجن روغن یا آلودگی داخلی علت اصلی است.

تست نشتی داخلی (Internal Leakage Test)

نشتی داخلی یعنی آب و روغن به هم راه پیدا کنند. این مشکل می‌تواند بسیار خطرناک باشد، چون ورود آب به روغن باعث:

• کاهش شدید خاصیت روانکاری
• خوردگی یاتاقان‌ها
• تشکیل امولسیون
• افزایش احتمال شکست یاتاقان در زمان کوتاه

روش‌های رایج تشخیص نشتی داخلی:

• نمونه‌برداری از روغن و بررسی وجود آب
• بررسی تغییر رنگ روغن
• بررسی افزایش سطح مخزن روغن بدون دلیل
• مشاهده روغن در مدار آب (در صورت وجود شفافیت یا تست چربی)

تست هیدرواستاتیک (Hydrostatic Test) برای مبدل‌های پوسته و لوله

تست هیدرواستاتیک یکی از مطمئن‌ترین روش‌ها برای بررسی نشتی و استحکام مبدل است. در این تست، مبدل با آب تحت فشار قرار می‌گیرد و هرگونه افت فشار یا نشتی بررسی می‌شود.

نکته مهم:
این تست باید با دستورالعمل کارخانه سازنده انجام شود، چون فشار بیش از حد می‌تواند به تیوب‌ها آسیب بزند.

تست پنوماتیک (Pneumatic Test)

در برخی شرایط، تست پنوماتیک با هوای فشرده یا نیتروژن انجام می‌شود. این روش حساس‌تر است اما ریسک بالاتری دارد و باید با احتیاط و استاندارد اجرا شود.

جدول برنامه PM مبدل حرارتی خنک‌کننده روغن (روزانه تا سالانه)

یکی از بخش‌های ضروری هر مقاله مرجع، داشتن جدول زمان‌بندی است. جدول زیر می‌تواند به عنوان برنامه رسمی تعمیرات پیشگیرانه در کارخانه استفاده شود.

جدول برنامه سرویس دوره‌ای و نگهداری پیشگیرانه اویل کولر

این جدول باید بسته به شرایط بهره‌برداری، کیفیت آب، نوع روغن و میزان حساسیت تجهیزات، سفارشی‌سازی شود.

جهت دریافت اطلاعات بیشتر در مورد مبدل حرارتی صفحه ای کلیک کنید.

جدول علائم خرابی مبدل حرارتی روغن و علت‌های محتمل (عیب‌یابی سریع)

این جدول دقیقاً همان چیزی است که یک مهندس نت در شرایط بحرانی نیاز دارد.

جدول Symptom vs Root Cause برای مبدل خنک کننده روغن

جدول ابزارهای مورد نیاز برای اجرای PM مبدل حرارتی روغن

یکی از نقاط ضعف بسیاری از برنامه‌های نگهداری این است که ابزار و تجهیزات مورد نیاز مشخص نیست. جدول زیر کمک می‌کند PM از حالت تئوری خارج شود.

جدول تجهیزات و ابزارهای PM اویل کولر

بیشتر بخوانید: تحلیل ترموهیدرولیکی مبدل حرارتی دو لوله ای با هدف بهینه‌سازی ضریب انتقال حرارت و افزایش راندمان عملکرد

روش های تخصصی شستشو و رسوب زدایی مبدل حرارتی خنک کننده روغن

شستشوی مبدل‌ها یکی از بخش‌های حساس PM است. اشتباه در شستشو می‌تواند باعث تخریب تیوب‌ها یا خوردگی شدید شود. شستشو باید بر اساس نوع رسوب انجام شود.شستشوی مبدل های حرارتی لوله ای یکی از بخش‌های حساس تعمیرات پیشگیرانه (PM) محسوب می‌شود. اجرای نادرست عملیات شستشو می‌تواند باعث آسیب به تیوب‌ها، کاهش ضخامت جداره، خوردگی موضعی و حتی نشتی در مبدل شود. انتخاب روش شستشو باید بر اساس نوع رسوب، جنس تیوب‌ها و شرایط بهره‌برداری انجام گیرد. رسوبات کربناتی، اکسیدهای فلزی، لجن‌ها و رسوبات آلی هر کدام نیازمند مواد شیمیایی و روش‌های متفاوتی هستند. پیش از شستشو، نوع و ماهیت رسوب باید شناسایی شود تا از به‌کارگیری مواد نامناسب و ایجاد خسارت به تیوب‌ها و سایر اجزای مبدل جلوگیری گردد. همچنین پس از شستشوی شیمیایی، خنثی‌سازی و آبکشی کامل سیستم برای جلوگیری از خوردگی ثانویه ضروری است.

شستشوی مکانیکی (Mechanical Cleaning)

این روش برای مبدل‌های پوسته و لوله رایج است.

مراحل کلی:

• باز کردن درپوش‌ها
• خارج کردن دسته تیوب (در صورت امکان)
• برس‌زنی تیوب‌ها
• شستشو با آب فشار بالا
• خشک‌کردن و مونتاژ مجدد

مزیت این روش: کنترل مستقیم رسوب و دیدن وضعیت خوردگی
عیب آن: نیاز به توقف تولید و نیروی کار بیشتر

شستشوی شیمیایی (Chemical Cleaning / CIP)

در صنایع، شستشوی شیمیایی برای رسوبات سخت، چربی‌ها و ترکیبات معدنی بسیار موثر است.

اما نکته مهم این است که نوع مواد شیمیایی باید بر اساس:

• جنس تیوب‌ها (مس، استنلس استیل، کربن استیل)
• نوع رسوب (کربنات، سیلیس، لجن روغن)
• استانداردهای ایمنی کارخانه

انتخاب شود.

مواردی که باید کنترل شود:

• pH محلول شستشو
• مدت زمان گردش محلول
• دمای محلول شستشو
• خنثی‌سازی بعد از پایان CIP

در بسیاری از پروژه‌ها، آسیب اصلی زمانی رخ می‌دهد که مواد شیمیایی قوی بدون کنترل و بدون خنثی‌سازی استفاده می‌شود.

چه زمانی شستشو کافی است و چه زمانی باید اورهال یا تعویض انجام شود؟

یکی از سوالات کلیدی برای کارفرما این است که آیا شستشو اقتصادی است یا تعویض مبدل بهتر است. تصمیم باید مهندسی باشد.

شرایطی که شستشو کافی است:

• افت راندمان تدریجی و قابل کنترل باشد
• خوردگی شدید مشاهده نشود
• ضخامت تیوب‌ها هنوز در محدوده مجاز باشد
• نشتی داخلی وجود نداشته باشد

شرایطی که اورهال یا تعویض ضروری است:

• وجود نشتی داخلی و ورود آب به روغن
• کاهش شدید ضخامت تیوب‌ها
• ترک در پوسته یا صفحات
• رسوب‌گذاری شدید و تکرار سریع گرفتگی بعد از شستشو
• افت راندمان شدید که با شستشو برطرف نمی‌شود

پایش وضعیت (Condition Monitoring) در PM مبدل‌های حرارتی روغن

در بسیاری از صنایع مدرن، رویکرد نگهداری پیشگیرانه (PM) سنتی به‌تدریج جای خود را به پایش وضعیت (Condition Monitoring) داده است. در این رویکرد، به‌جای تکیه بر زمان‌بندی ثابت، عملکرد تجهیز بر اساس داده‌های واقعی و شرایط عملیاتی بررسی می‌شود. این موضوع به‌ویژه در مبدل حرارتی اسپیرال اهمیت زیادی دارد، زیرا این نوع مبدل‌ها به دلیل ساختار فشرده و مسیر جریان خاص، حساسیت بالایی نسبت به تغییرات رسوب و افت راندمان دارند.

مهم‌ترین پارامترهای پایش وضعیت:

• روند افزایش دمای خروجی روغن
• روند افزایش افت فشار
• تحلیل کیفیت روغن (Water Content، TAN، Viscosity)
• میزان رسوب در سیستم آب
• کنترل راندمان انتقال حرارت

وقتی این داده‌ها به صورت ماهانه ثبت شود، می‌توان زمان مناسب شستشو را دقیقاً پیش‌بینی کرد. این یعنی کاهش توقف‌های غیرضروری و افزایش بهره‌وری.

اشتباهات رایج در سرویس دوره‌ای و نگهداری پیشگیرانه اویل کولر

در بسیاری از واحدها، PM انجام می‌شود اما نتیجه نمی‌دهد. دلیل این موضوع معمولاً اشتباهات تکراری زیر است:

• عدم ثبت داده‌های دما و فشار و فقط انجام بازدید چشمی
• شستشوی شیمیایی بدون کنترل pH و زمان تماس
• استفاده از آب صنعتی بدون تصفیه و بدون کنترل سختی
• بی‌توجهی به افت فشار به عنوان شاخص گرفتگی
• عدم تعویض گسکت‌ها بعد از باز کردن مبدل
• بستن فلنج‌ها بدون ترک‌متر و گشتاور استاندارد
• نادیده گرفتن نشتی‌های کوچک که در آینده بزرگ می‌شوند
• عدم بررسی کیفیت روغن و فقط تمرکز روی مبدل

استانداردهای پیشنهادی و بهترین تجربه‌های صنعتی برای PM مبدل‌های حرارتی روغن

برای اینکه برنامه PM در سطح صنعتی و قابل دفاع باشد، بهتر است بر اساس اصول استانداردهای بین‌المللی و تجربه‌های رایج در صنایع سنگین طراحی شود.

برخی از چارچوب‌های پیشنهادی که در صنایع استفاده می‌شوند:

• استانداردهای مدیریت دارایی و نگهداری (مانند ISO 55000)
• دستورالعمل‌های رایج طراحی و بهره‌برداری مبدل‌ها در صنایع نفت و گاز
• رویکردهای پایش وضعیت و تعمیرات مبتنی بر قابلیت اطمینان (RCM)
• اصول بازرسی مبتنی بر ریسک (RBI)

نکته مهم این است که استانداردها باید با واقعیت سایت تطبیق داده شوند. در یک کارخانه فولاد یا پالایشگاه، شرایط آب و روغن و آلودگی‌ها با یک کارخانه کوچک تفاوت دارد. بنابراین PM موفق یعنی برنامه‌ای که هم مهندسی باشد و هم عملیاتی و قابل اجرا.یک برنامه PM موفق برای مبدل حرارتی UTUBE نه تنها عملکرد تجهیزات را تضمین می‌کند، بلکه با کاهش خرابی‌های ناگهانی، صرفه‌جویی در انرژی و افزایش طول عمر مبدل، ارزش اقتصادی قابل توجهی برای واحد صنعتی ایجاد می‌کند. استفاده از استانداردها و تجربه‌های صنعتی، همراه با تطبیق با شرایط واقعی سایت، کلید موفقیت در نگهداری پیشگیرانه است.

سوالات راهنمای جامع نگهداری پیشگیرانه (PM) مبدل های حرارتی خنک کننده روغن FAQ
