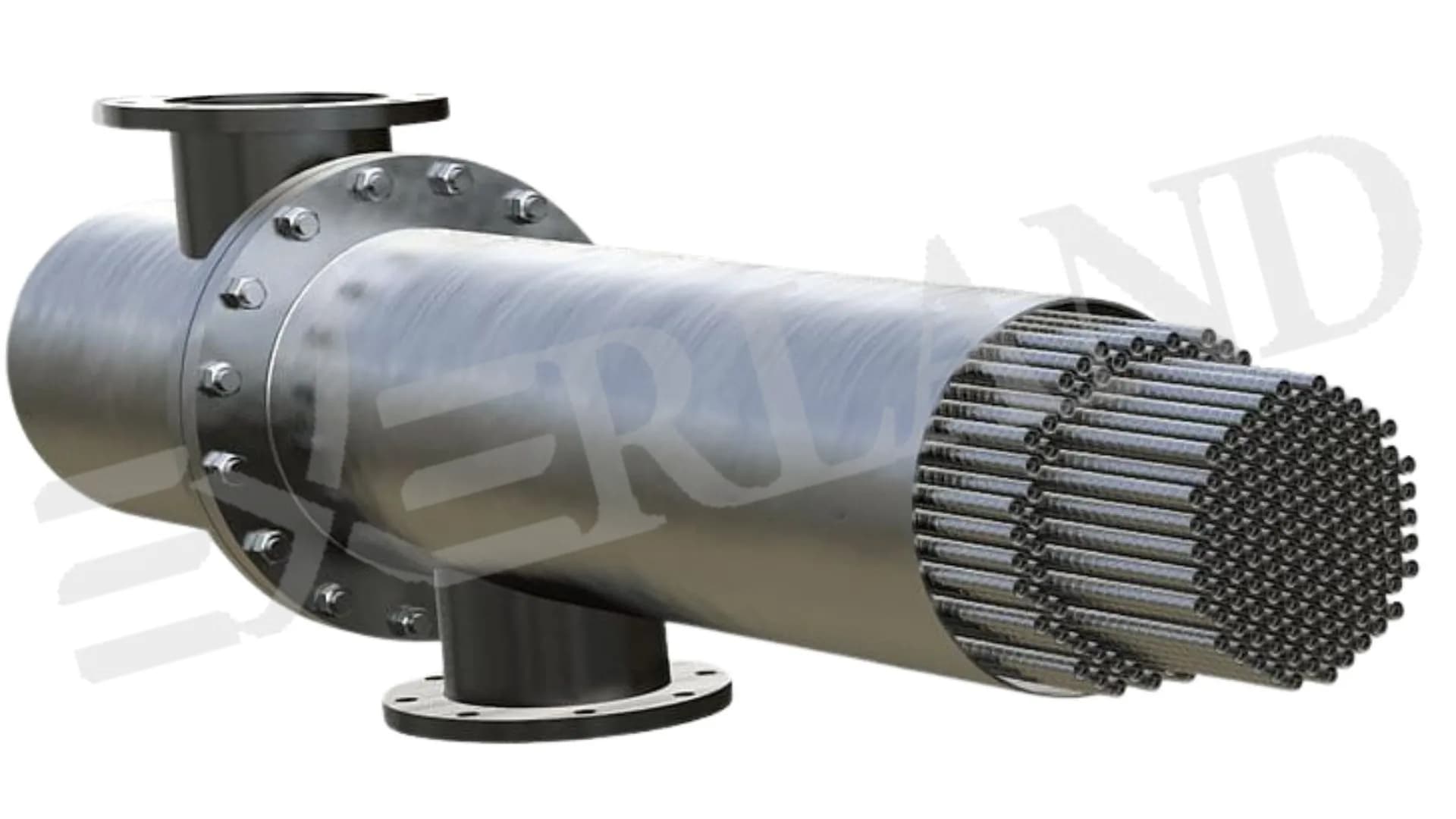

مبدل حرارتی دو لوله ای (Double Pipe Heat Exchanger) یکی از سادهترین اما در عین حال مهمترین انواع مبدلهای حرارتی در صنایع فرآیندی، نفت و گاز، و سیستمهای آزمایشگاهی است. با وجود ساختار ساده، تحلیل ترموهیدرولیکی این نوع مبدل نقش بسیار مهمی در بهینهسازی ضریب انتقال حرارت و افزایش راندمان عملکرد دارد.
در این نوع مبدل، یک سیال در داخل لوله داخلی و سیال دیگر در فضای حلقوی بین دو لوله جریان دارد. هدف اصلی، انتقال حداکثری انرژی حرارتی با کمترین افت انرژی و بیشترین راندمان ممکن است.
در کاربردهایی که سادگی ساختار، ابعاد فشرده و امکان طراحی برای بارهای حرارتی مشخص اهمیت دارد، مبدل حرارتی دو لوله ای میتواند گزینهای مناسب برای انتقال حرارت بین دو سیال باشد. انتخاب این تجهیز باید با توجه به دبی سیالات، دمای کاری، جنس لولهها، ضریب انتقال حرارت، افت فشار مجاز و میزان رسوبگذاری انجام شود تا عملکرد حرارتی و هیدرولیکی آن با شرایط واقعی فرآیند مطابقت داشته باشد.
مفهوم تحلیل ترموهیدرولیکی در مبدل دو لوله ای
تحلیل ترموهیدرولیکی ترکیبی از دو بخش اصلی است:
- تحلیل حرارتی (Thermal Analysis): بررسی انتقال حرارت بین سیالات
- تحلیل هیدرولیکی (Hydraulic Analysis): بررسی افت فشار و رفتار جریان
هدف این تحلیل، رسیدن به یک نقطه بهینه بین:
- بیشترین انتقال حرارت
- کمترین افت فشار
- کمترین مصرف انرژی پمپاژ
مکانیزم انتقال حرارت در مبدل دو لولهای
در این مبدل، انتقال حرارت از طریق سه مکانیزم اصلی انجام میشود:
- هدایت از دیواره لوله داخلی
- جابجایی اجباری در سیال داخلی
- جابجایی در فضای حلقوی
این ترکیب باعث میشود عملکرد مبدل به شدت به شرایط جریان وابسته باشد.در بسیاری از پروژههای صنعتی، مهندسان پس از انجام تحلیل ترموهیدرولیکی، عملکرد مبدل حرارتی دو لولهای را با سایر تجهیزات انتقال حرارت مقایسه میکنند. در کاربردهایی که محدودیت فضا، نیاز به ضریب انتقال حرارت بالا و طراحی فشرده مطرح باشد، استفاده از مبدل حرارتی صفحه ای میتواند گزینهای مناسبتر نسبت به ساختارهای لولهای سنتی باشد. برای آشنایی با مشخصات فنی، مزایا و کاربردهای این تجهیز میتوانید به صفحه مبدل حرارتی صفحهای مراجعه کنید.
ضریب انتقال حرارت کلی در مبدل دو لولهای
یکی از مهمترین پارامترهای عملکردی، ضریب انتقال حرارت کلی (U) است که نشاندهنده کارایی کل سیستم میباشد.
U = 1 / (1/hi + Rw + 1/ho)در این رابطه:
- hi: ضریب انتقال حرارت سیال داخلی
- ho: ضریب انتقال حرارت سیال خارجی
- Rw: مقاومت دیواره لوله
تحلیل مهندسی:
هرچه مقاومتها کمتر باشند، مقدار U بیشتر شده و راندمان کلی سیستم افزایش مییابد.
در صنایع مختلف، نیروگاهها، واحدهای تولیدی و تأسیسات آب و فاضلاب، سیستم های تصفیه الکترودیالیز (EDR) مدل EX-600 به عنوان یکی از فناوریهای پیشرفته برای کاهش شوری و حذف یونهای محلول در آب شناخته میشوند. این سیستمها با بهرهگیری از فرآیند الکترودیالیز برگشتی، امکان تصفیه آب با راندمان بالا، مصرف بهینه انرژی و عملکرد پایدار را فراهم میکنند. استفاده از فناوری EDR میتواند کیفیت آب خروجی را بهبود بخشیده و هزینههای بهرهبرداری و نگهداری را در بسیاری از کاربردهای صنعتی کاهش دهد. برای مشاهده مشخصات فنی، ویژگیهای عملکردی و اطلاعات بیشتر میتوانید به صفحه زیر مراجعه کنید:
www.exerland.com/product/electrodialysis-treatment-systems-edr
نقش عدد رینولدز در عملکرد ترموهیدرولیکی مبدل حرارتی
تحلیل عملکرد جریان:
بهینه سازی ضریب انتقال حرارت (Heat Transfer Optimization)
برای افزایش راندمان عملکرد مبدل حرارتی دو لوله ای اکسرلند، چند روش کلیدی وجود دارد:
افزایش تلاطم جریان
افزایش سرعت جریان باعث افزایش Re و در نتیجه افزایش ضریب انتقال حرارت میشود.
کاهش ضخامت دیواره لوله
کاهش مقاومت هدایت حرارتی باعث افزایش U میشود.
انتخاب سیال مناسب
سیالات با هدایت حرارتی بالا عملکرد بهتری دارند.
افزایش اختلاف دمای میانگین لگاریتمی (LMTD) در عملکرد مبدل حرارتی
یکی از پارامترهای مهم در تعیین ظرفیت انتقال حرارت مبدل، اختلاف دمای میانگین لگاریتمی یا Log Mean Temperature Difference (ΔTlm) است. این پارامتر نشاندهنده نیروی محرک انتقال حرارت بین دو سیال در طول مسیر مبدل میباشد.
Q = U × A × ΔTlm
که در آن:
Q = نرخ انتقال حرارت (W)
U = ضریب کلی انتقال حرارت (W/m².K)
A = سطح انتقال حرارت (m²)
ΔTlm = اختلاف دمای میانگین لگاریتمی بین دو سیال (K)
تحلیل عملکرد:
• افزایش ΔTlm:
هرچه اختلاف دمای میانگین لگاریتمی بین سیال گرم و سرد بیشتر باشد، نیروی محرک انتقال حرارت افزایش یافته و مقدار حرارت منتقلشده نیز بیشتر میشود.
• تأثیر بر طراحی مبدل:
افزایش ΔTlm میتواند باعث کاهش سطح مورد نیاز انتقال حرارت و در نتیجه کاهش ابعاد و هزینه ساخت مبدل شود.
• بهینهسازی دمای ورودی و خروجی:
انتخاب مناسب دماهای ورودی و خروجی سیالات، آرایش جریان (موازی یا مخالف) و کنترل شرایط عملیاتی، نقش مهمی در افزایش ΔTlm و بهبود راندمان ترموهیدرولیکی مبدل دارد.
در طراحی مهندسی، استفاده از اختلاف دمای میانگین لگاریتمی مناسب باعث ایجاد تعادل بین ظرفیت انتقال حرارت، مصرف انرژی و هزینه سرمایهگذاری میشود.
برای خرید چیلر تراکمی، انتخاب دستگاهی با راندمان بالا و طراحی متناسب با شرایط پروژه میتواند نقش مهمی در کاهش مصرف انرژی و افزایش پایداری سیستم سرمایشی داشته باشد. اکسِرلند با تجربه در طراحی و ساخت تجهیزات برودتی، انواع چیلرهای تراکمی را با مشخصات فنی سفارشی تولید میکند.
تحلیل افت فشار در مبدل دو لولهای
در کنار انتقال حرارت، افت فشار یکی از پارامترهای مهم طراحی است. افزایش سرعت جریان اگرچه باعث افزایش انتقال حرارت میشود، اما افت فشار را نیز افزایش میدهد.
این یک تضاد طراحی (Trade-off) مهم در مهندسی حرارت است.در برخی واحدهای صنعتی که دسترسی به آب خنککننده محدود است، استفاده از سیستمهای انتقال حرارت مبتنی بر هوا به جای سیال ثانویه مورد توجه قرار میگیرد. در این شرایط، مبدل حرارتی هوا خنک با حذف نیاز به برج خنککننده و کاهش مصرف آب، راهکاری مناسب برای دفع حرارت در فرآیندهای مختلف صنعتی محسوب میشود.
جدول تحلیل عملکرد ترموهیدرولیکی
| اثر بر افت فشار | اثر بر انتقال حرارت | پارامتر |
|---|---|---|
| افزایش زیاد | افزایش زیاد | افزایش سرعت جریان |
| افزایش زیاد | افزایش متوسط | کاهش قطر لوله |
| افزایش متوسط | افزایش متوسط | افزایش طول مبدل |
| افزایش متوسط | افزایش زیاد | افزایش تلاطم |
بیشتر بخوانید:ارزیابی ویژگی های ساختاری و عملکرد حرارتی مبدل های لوله ای در سامانه های انتقال حرارت
کاربردهای صنعتی مبدل دو لولهای
این نوع مبدل به دلیل سادگی و قابلیت کنترل بالا در صنایع مختلف استفاده میشود:
- واحدهای پایلوت (Pilot Plants)
- صنایع شیمیایی سبک
- سیستمهای خنککاری روغن
- تجهیزات آزمایشگاهی تحقیقاتی
بررسی رفتار غیرایدهآل در مبدل حرارتی دو لولهای
در تحلیلهای اولیه معمولاً فرض میشود که جریان پایدار، سیالات تمیز و خواص فیزیکی ثابت هستند. اما در شرایط واقعی صنعتی، این فرضها برقرار نیستند و همین موضوع باعث اختلاف قابل توجه بین راندمان طراحی و راندمان واقعی میشود.
مهمترین عوامل ایجاد رفتار غیرایدهآل عبارتند از:
- تغییر خواص ترموفیزیکی سیال با دما
- وجود رسوب (Fouling) در سطح داخلی لوله
- نوسانات دبی جرمی در سیستمهای عملیاتی
- توسعه نیافتگی کامل جریان در طول لوله
- انتقال حرارت غیر یکنواخت در طول مسیر
این عوامل باعث میشوند که تحلیل ترموهیدرولیکی واقعی نیازمند مدلهای اصلاحشده و نزدیک به شرایط عملیاتی باشد.مبدل حرارتی هوا خنک عمودی در بسیاری از واحدهای صنعتی که محدودیت فضای نصب وجود دارد، به عنوان یک راهکار مؤثر برای دفع حرارت شناخته میشود. طراحی عمودی این تجهیز باعث بهبود گردش هوا، افزایش راندمان انتقال حرارت و کاهش فضای اشغالی در مقایسه با برخی سیستمهای خنککاری متداول میشود.
اثر توسعه جریان (Flow Development) بر انتقال حرارت
در مبدل دو لولهای، جریان سیال معمولاً در ابتدای مسیر به صورت توسعه نیافته (Developing Flow) است. در این ناحیه، گرادیان سرعت و دما در حال شکلگیری است و ضریب انتقال حرارت نسبت به حالت کاملاً توسعهیافته بالاتر است.
با افزایش طول لوله:
- ابتدا انتقال حرارت بالا است
- سپس به مقدار پایدار نزدیک میشود
- در نهایت به حالت Fully Developed میرسد
این رفتار نشان میدهد که طول مبدل یک پارامتر بهینهسازی بسیار مهم است و افزایش بیش از حد آن همیشه باعث افزایش راندمان نمیشود.
مدلسازی افت راندمان ناشی از رسوب در طول زمان
رسوبگذاری یکی از مهمترین پارامترهای کاهش عملکرد در مبدلهای حرارتی است. این پدیده باعث افزایش مقاومت حرارتی دیواره و کاهش ضریب انتقال حرارت کلی میشود.
مدل کلی مقاومت حرارتی در شرایط عملی به صورت زیر اصلاح میشود:
R_total = R_conduction + R_convection + R_foulingافزایش تدریجی R_fouling باعث:
- کاهش U
- کاهش Q
- افزایش دمای خروجی سیال گرم
- کاهش راندمان کل سیستم
در طراحی صنعتی، مقدار Fouling Factor به صورت محافظهکارانه در نظر گرفته میشود.در برخی کاربردهای بازیافت انرژی و تهویه صنعتی، مبدل حرارتی دوار به دلیل قابلیت انتقال همزمان حرارت محسوس و نهان، نقش مهمی در افزایش بهرهوری انرژی ایفا میکند. این نوع مبدل با ساختار چرخشی خود امکان بازیابی بخش قابل توجهی از انرژی تلفشده را فراهم میسازد.
تحلیل همزمان عدد ناسلت و رینولدز در بهینهسازی مبدل حرارتی دو لولهای
در طراحی پیشرفته مبدلهای حرارتی دو لولهای، بررسی همزمان عدد ناسلت (Nusselt Number) و عدد رینولدز (Reynolds Number) اهمیت بسیار زیادی دارد. این دو پارامتر تعیینکننده میزان انتقال حرارت، رفتار جریان و راندمان کلی مبدل هستند.
Nu = f(Re, Pr)
که در آن:
Nu = عدد ناسلت (معیار میزان انتقال حرارت جابجایی)
Re = عدد رینولدز (معیار وضعیت جریان سیال)
Pr = عدد پرانتل (نسبت نفوذ مومنتوم به نفوذ حرارتی)
تحلیل عملکرد:
• افزایش عدد رینولدز (Re):
با افزایش سرعت جریان سیال، عدد رینولدز افزایش پیدا میکند. این افزایش باعث ایجاد آشفتگی بیشتر، افزایش اختلاط لایههای سیال و در نتیجه افزایش ضریب انتقال حرارت میشود که به صورت افزایش عدد ناسلت (Nu) مشاهده میشود.
• افزایش عدد پرانتل (Pr):
عدد پرانتل نشاندهنده رفتار حرارتی سیال است. سیالاتی با عدد پرانتل بالاتر، توانایی بیشتری در حفظ و انتقال انرژی حرارتی دارند و میتوانند عملکرد حرارتی مبدل را بهبود دهند.
• تعادل بین Re و Nu:
افزایش بیش از حد عدد رینولدز اگرچه باعث افزایش انتقال حرارت میشود، اما افت فشار و مصرف توان پمپاژ را نیز افزایش میدهد. بنابراین طراحی بهینه زمانی انجام میشود که افزایش عدد ناسلت و بهبود انتقال حرارت، با کمترین میزان افت فشار همراه باشد.
در نتیجه، انتخاب نوع سیال، سرعت جریان، قطر لوله و شرایط عملیاتی باید به گونهای انجام شود که عدد رینولدز و عدد ناسلت در محدوده بهینه قرار گرفته و بیشترین راندمان ترموهیدرولیکی حاصل شود.
بیشتر بخوانید: انتخاب مبدل حرارتی هوا به هوا بر اساس افت فشار کل سیستم (System-Based Selection)؛ از محاسبه فن تا بازگشت سرمایه واقعی
تحلیل حساسیت پارامترهای طراحی (Sensitivity Analysis)
در طراحی مهندسی مبدل دو لولهای، برخی پارامترها حساسیت بیشتری نسبت به عملکرد دارند:
سرعت جریان سیالقطر لوله داخلی
طول مبدل
ضریب هدایت حرارتی دیواره
اختلاف دمای ورودی سیالات
مطالعات نشان میدهد که بیشترین حساسیت مربوط به سرعت جریان و قطر لوله است، زیرا این دو پارامتر به طور مستقیم روی عدد رینولدز و سطح تبادل حرارت اثر میگذارند.
بهینهسازی همزمان حرارتی و هیدرولیکی (Thermo-Hydraulic Optimization)
در طراحی پیشرفته، هدف فقط افزایش انتقال حرارت نیست، بلکه باید یک تابع هدف ترکیبی در نظر گرفته شود:
بیشینهسازی Q (انتقال حرارت)کمینهسازی ΔP (افت فشار)
کمینهسازی مصرف انرژی پمپاژ
این یک مسئله بهینهسازی چندهدفه است که معمولاً با روشهای عددی حل میشود.
نتیجه این تحلیلها معمولاً نشان میدهد که:
افزایش بیش از حد سرعت جریان بهینه نیستافزایش طول مبدل بعد از یک نقطه مشخص بازدهی کاهشی دارد
کاهش قطر لوله همیشه باعث بهبود عملکرد نمیشود،مبدل حرارتی فین پلیت با افزایش سطح تماس حرارتی از طریق صفحات پرهدار، راندمان انتقال حرارت را به شکل قابل توجهی افزایش میدهد. این ویژگی باعث شده است که در تجهیزات برودتی، سیستمهای تهویه و فرآیندهای صنعتی با محدودیت فضا کاربرد گستردهای داشته باشد.
تحلیل انرژی و بازده واقعی سیستم
بازده واقعی مبدل حرارتی دو لولهای معمولاً کمتر از مقدار تئوری است و این اختلاف ناشی از اتلافهای زیر است:
اتلاف حرارتی به محیطافت انرژی در اثر اصطکاک
عدم یکنواختی توزیع دما
مقاومت حرارتی اضافی در اتصالات
بازده واقعی معمولاً به صورت زیر تعریف میشود:
η_real = Q_actual / Q_theoreticalمدلسازی عددی انتقال حرارت در مبدل دو لولهای
در طراحی پیشرفته، دیگر استفاده از روابط ساده کافی نیست و باید از مدلهای عددی مبتنی بر معادلات دیفرانسیل استفاده شود. انتقال حرارت در این سیستم به صورت کوپل شده بین جریان سیال و دیواره جامد تحلیل میشود.
معادله پایه انرژی برای جریان سیال:
ρ Cp (∂T/∂t + v ∂T/∂x) = k ∂²T/∂x²
این معادله نشان میدهد که تغییرات دما تابعی از:
- انتقال همرفتی ناشی از حرکت سیال
- انتقال هدایتی در راستای لوله
- تغییرات زمانی (در حالت گذرا)
در شرایط پایدار، جمله زمانی حذف شده و تحلیل سادهتر میشود، اما در سیستمهای صنعتی واقعی، حالت گذرا اهمیت بالایی دارد.
خرید مبدل حرارتی بریز نیازمند انتخاب تجهیزی متناسب با ظرفیت حرارتی، فشار کاری و شرایط فرآیندی پروژه است. اکسِرلند با ارائه مبدلهای حرارتی بریز با راندمان بالا و ابعاد فشرده، راهکارهایی مطمئن برای صنایع مختلف فراهم میکند. برای دریافت مشاوره تخصصی، بررسی مشخصات فنی و استعلام قیمت خرید مبدل حرارتی بریز، با کارشناسان اکسِرلند در ارتباط باشید.
کوپل شدن تحلیل حرارتی و هیدرولیکی
در مبدل دو لولهای، تحلیل حرارتی بدون در نظر گرفتن افت فشار ناقص است. زیرا تغییر سرعت جریان مستقیماً روی انتقال حرارت اثر میگذارد.
از طرف دیگر، افت فشار تابعی از:
- ویسکوزیته سیال
- طول لوله
- زبری سطح داخلی
- سرعت جریان
است.
این رابطه کوپل باعث میشود که مسئله طراحی به یک مسئله غیرخطی چندمتغیره تبدیل شود.
تحلیل افت فشار در رژیمهای مختلف جریان
افت فشار در لولهها معمولاً با رابطه دارسی–ویسباخ مدلسازی میشود:
ΔP = f (L/D) (ρ v² / 2)در این رابطه:
- f: ضریب اصطکاک
- L: طول لوله
- D: قطر داخلی
- v: سرعت جریان
در رژیم آرام، f تابع عدد رینولدز است، اما در رژیم آشفته علاوه بر Re، زبری سطح نیز وارد معادله میشود.در فرآیندهایی که با سیالات ویسکوز یا مستعد رسوب سروکار دارند، مبدل حرارتی اسپیرال میتواند گزینهای مناسب باشد. ساختار مارپیچی این تجهیز باعث ایجاد جریان یکنواخت، کاهش نقاط مرده و بهبود راندمان انتقال حرارت در شرایط عملیاتی دشوار میشود.
بهینهسازی چندهدفه در طراحی صنعتی
در طراحی صنعتی مبدل حرارتی دو لولهای، هدف تنها افزایش انتقال حرارت نیست، بلکه باید یک تعادل بین اهداف زیر ایجاد شود:
- بیشینهسازی ظرفیت انتقال حرارت (Q)
- کمینهسازی افت فشار (ΔP)
- کمینهسازی مصرف انرژی پمپاژ
- افزایش طول عمر تجهیز
- کاهش هزینه ساخت و نگهداری
این مسئله معمولاً به عنوان یک Optimization Problem چندهدفه شناخته میشود و با روشهای عددی مانند الگوریتم ژنتیک یا CFD حل میشود.
نقش شبیهسازی CFD در طراحی پیشرفته
امروزه استفاده از دینامیک سیالات محاسباتی (CFD) در طراحی مبدلهای حرارتی یک استاندارد صنعتی محسوب میشود.
در این شبیهسازیها:
- میدان دما در کل دامنه حل میشود
- الگوی جریان (Velocity Field) تحلیل میشود
- نقاط Dead Zone شناسایی میشوند
- توزیع تنش حرارتی بررسی میشود
نتیجه این تحلیلها کمک میکند تا طراحی قبل از ساخت واقعی اصلاح شود و هزینههای آزمایش کاهش یابد.مبدل حرارتی پوسته و لوله تک پاس یکی از رایجترین انواع مبدلهای صنعتی است که به دلیل ساختار ساده، هزینه نگهداری مناسب و قابلیت اطمینان بالا در بسیاری از کاربردهای حرارتی مورد استفاده قرار میگیرد.
تحلیل عددی عملکرد در شرایط گذرا (Transient Analysis)
در بسیاری از کاربردهای صنعتی، شرایط کاری ثابت نیست. تغییرات بار حرارتی، روشن و خاموش شدن تجهیزات و نوسانات جریان باعث ایجاد رفتار گذرا در سیستم میشود.
در این حالت، پاسخ سیستم به صورت زمانی بررسی میشود و پارامترهایی مانند:
- زمان رسیدن به حالت پایدار
- نوسانات دمای خروجی
- پاسخ دینامیکی به تغییر دبی
مورد تحلیل قرار میگیرد.
این بخش در طراحی نیروگاهی و فرآیندهای حساس اهمیت بسیار بالایی دارد.
شاخصهای ارزیابی عملکرد نهایی مبدل
برای ارزیابی یک مبدل حرارتی دو لولهای در سطح صنعتی، از چند شاخص کلیدی استفاده میشود:
- ضریب انتقال حرارت کلی (U)
- نرخ انتقال حرارت (Q)
- افت فشار کل (ΔP)
- بازده انرژی (Thermal Efficiency)
- ضریب عملکرد بلندمدت (Long-term Performance Factor)
این شاخصها به صورت همزمان بررسی میشوند تا تصمیم نهایی طراحی گرفته شود.
قیمت مبدل حرارتی با توجه به نوع طراحی، ظرفیت انتقال حرارت، جنس متریال، فشار کاری و شرایط بهرهبرداری تعیین میشود. اکسِرلند بهعنوان تولیدکننده انواع مبدلهای حرارتی صنعتی، امکان ارائه مشاوره تخصصی، بررسی نیاز پروژه و اعلام قیمت متناسب با مشخصات فنی موردنظر را فراهم کرده است.
مسئله اصلی در طراحی صنعتی: انتخاب بهینه به جای طراحی صرف
در پروژههای صنعتی، مهندس طراح با یک مسئله ساده روبهرو نیست، بلکه با یک مسئله تصمیمگیری چندمعیاره مواجه است:
- آیا مبدل دو لولهای مناسبترین گزینه است؟
- آیا افزایش طول یا قطر بهینهتر است؟
- آیا به جای افزایش سطح، باید جریان اصلاح شود؟
- آیا هزینه انرژی در طول عمر مهمتر از هزینه اولیه است؟
این سوالها نشان میدهد که طراحی مبدل حرارتی یک مسئله صرفاً حرارتی نیست، بلکه یک مسئله ترکیبی از ترمودینامیک، اقتصاد مهندسی و محدودیتهای عملیاتی است.
چارچوب انتخاب مبدل حرارتی دو لولهای در صنعت
برای انتخاب صحیح این نوع مبدل، معمولاً از یک چارچوب مرحلهای استفاده میشود:
تحلیل ماهیت فرآیند
- نوع سیال (گاز، مایع، دو فاز)
- حساسیت دمایی فرآیند
- محدوده دمای ورودی و خروجی
- فشار کاری سیستم
بررسی محدودیتهای مکانیکی
- حداکثر فشار قابل تحمل
- محدودیت دمایی متریال
- خوردگی و سازگاری شیمیایی
ارزیابی حرارتی اولیه
در این مرحله، ظرفیت انتقال حرارت مورد نیاز تعیین میشود:
Q = m × Cp × (T_out - T_in)این رابطه پایهایترین معیار برای تعیین اندازه مبدل است.
تحلیل اقتصادی مهندسی (Thermo-Economic Analysis)
در طراحی پیشرفته، فقط عملکرد حرارتی مهم نیست، بلکه هزینه چرخه عمر (Life Cycle Cost) نیز نقش کلیدی دارد.
هزینه کل سیستم معمولاً شامل موارد زیر است:
- هزینه اولیه ساخت (CAPEX)
- هزینه انرژی پمپاژ
- هزینه تعمیر و نگهداری
- هزینه توقف تولید
در بسیاری از پروژهها، کاهش جزئی راندمان حرارتی قابل قبول است اگر منجر به کاهش قابل توجه هزینه کل شود.
بیشتر بخوانید: بررسی عملکرد مبدل بخار به آب در بهینه سازی انتقال حرارت و راندمان انرژی
مفهوم نقطه بهینه طراحی (Design Optimum Point)
در طراحی مبدل حرارتی دو لولهای، همیشه یک نقطه بهینه وجود دارد که در آن:
- افزایش انتقال حرارت دیگر توجیه اقتصادی ندارد
- افت فشار در حد قابل قبول باقی میماند
- هزینه انرژی حداقل میشود
این نقطه معمولاً در اثر تلاقی دو منحنی ایجاد میشود:
- منحنی افزایش راندمان حرارتی
- منحنی افزایش هزینه و افت فشار
تحلیل محدودیتهای واقعی در بهرهبرداری صنعتی
در شرایط واقعی، چند عامل باعث انحراف عملکرد از طراحی میشوند:
- تغییر بار حرارتی در طول زمان
- نوسانات دبی ورودی
- کیفیت پایین سیال (وجود ذرات معلق)
- شرایط محیطی (دما و فشار محیط)
- فرسایش سطح داخلی لولهها
این عوامل باعث میشوند که طراحی باید دارای ضریب اطمینان عملیاتی باشد، نه صرفاً تئوریک.
نقش انتخاب سیال در بهینهسازی عملکرد
خواص سیال تأثیر مستقیم بر عملکرد مبدل دارد:
- هدایت حرارتی بالا → افزایش U
- ویسکوزیته پایین → کاهش افت فشار
- ظرفیت حرارتی بالا → افزایش توان انتقال انرژی
در نتیجه، انتخاب سیال مناسب به اندازه طراحی هندسی اهمیت دارد.
شاخصهای نهایی ارزیابی عملکرد مبدل در صنعت
در سطح صنعتی، عملکرد مبدل با شاخصهای زیر سنجیده میشود:
- Overall Heat Transfer Performance
- Pressure Drop Efficiency
- Energy Consumption Index
- Operational Stability Factor
- Maintenance Frequency Index
این شاخصها نشان میدهند که یک مبدل خوب فقط مبدلی با راندمان بالا نیست، بلکه سیستمی پایدار و اقتصادی است.
اعتبارسنجی مدلهای ترموهیدرولیکی در برابر دادههای تجربی
در طراحی مبدل حرارتی دو لولهای، حتی دقیقترین مدلهای تحلیلی و عددی نیز نیازمند اعتبارسنجی (Validation) هستند. این اعتبارسنجی معمولاً با دادههای آزمایشگاهی یا دادههای صنعتی انجام میشود تا میزان انحراف مدل از واقعیت مشخص شود.
در بسیاری از موارد مشاهده میشود که:
- مدلهای تئوری، انتقال حرارت را بیشبرآورد میکنند
- افت فشار واقعی بیشتر از مقدار محاسباتی است
- اثر رسوب در مدلهای ساده بهدرستی لحاظ نمیشود
بنابراین، استفاده از ضرایب اصلاحی تجربی در کنار روابط پایه ضروری است تا مدل به شرایط واقعی نزدیک شود.
تحلیل عدم قطعیت (Uncertainty Analysis) در طراحی
یکی از بخشهای مهم در طراحی مهندسی پیشرفته، بررسی عدم قطعیت پارامترها است. هیچ سیستمی در عمل دارای دادههای کاملاً دقیق نیست.
مهمترین منابع عدم قطعیت عبارتند از:
- تغییر خواص سیال با دما
- خطای اندازهگیری دبی و دما
- تغییرات سطح داخلی لوله به دلیل خوردگی
- نوسانات شرایط عملیاتی
این عدم قطعیتها باعث میشوند خروجی مدل نیز دارای بازه خطا باشد، نه یک مقدار قطعی.به دلیل سطح تبادل حرارتی بالا و قابلیت عملکرد در شرایط مختلف فرآیندی، مبدل حرارتی فین تیوب یکی از پرکاربردترین تجهیزات انتقال حرارت در صنایع مختلف محسوب میشود. استفاده از پرهها روی سطح لوله موجب افزایش نرخ انتقال حرارت و بهبود عملکرد حرارتی سیستم میشود.
تحلیل حساسیت پیشرفته پارامترها
در مطالعات پیشرفته، مشخص میشود که همه پارامترها اثر یکسانی بر عملکرد ندارند. تحلیل حساسیت نشان میدهد:
- سرعت جریان بیشترین اثر را بر انتقال حرارت دارد
- قطر لوله بیشترین اثر را بر افت فشار دارد
- طول مبدل اثر متوسط اما تجمعی دارد
- خواص سیال اثر غیرخطی و وابسته به دما دارد
این نتایج به مهندس کمک میکند تا به جای بهینهسازی همه پارامترها، روی پارامترهای کلیدی تمرکز کند.
همگرایی بین مدلهای تجربی، عددی و تئوری
در طراحی پیشرفته مبدل حرارتی، سه نوع مدل وجود دارد:
- مدل تئوری (Analytical)
- مدل تجربی (Empirical)
- مدل عددی (CFD)
هرکدام از این مدلها در یک سطح خاص دقیق هستند، اما در پروژههای صنعتی باید بین آنها همگرایی ایجاد شود.
در واقع، طراحی قابل اعتماد زمانی حاصل میشود که:
- مدل تئوری ساختار را تعریف کند
- مدل عددی رفتار را شبیهسازی کند
- مدل تجربی واقعیت را تصحیح کند
چنانچه به دنبال خرید مبدل حرارتی الکتریکی با راندمان بالا و کیفیت ساخت مطلوب هستید، اکسِرلند با بهرهگیری از دانش فنی و تجربه تولید تجهیزات انتقال حرارت، گزینههای متنوعی را متناسب با نیاز صنایع مختلف ارائه میدهد. برای دریافت اطلاعات فنی، مشاوره تخصصی و استعلام قیمت مبدل حرارتی الکتریکی، با کارشناسان اکسِرلند در ارتباط باشید.
مسیرهای توسعه آینده در مبدلهای دو لولهای
تحقیقات جدید در حوزه مبدلهای حرارتی نشان میدهد که آینده این تجهیزات به سمت موارد زیر حرکت میکند:
- استفاده از سطوح نانوپوشش برای کاهش رسوب
- طراحی هوشمند هندسه لوله با الگوریتمهای بهینهسازی
- استفاده از مواد کامپوزیتی با هدایت حرارتی بالا
- کنترل هوشمند جریان با سیستمهای AI-based
- ادغام کامل CFD با الگوریتمهای یادگیری ماشین
این روندها باعث میشوند مبدلهای آینده دارای راندمان بالاتر، مصرف انرژی کمتر و عمر عملیاتی بیشتر باشند.
جمعبندی عملکرد ترموهیدرولیکی در نگاه یکپارچه
در تحلیل جامع مبدل حرارتی دو لولهای مشخص شد که عملکرد این تجهیز نتیجه تعامل همزمان سه حوزه اصلی است:
- انتقال حرارت (Heat Transfer)
- مکانیک سیالات (Fluid Mechanics)
- محدودیتهای طراحی و بهرهبرداری صنعتی
برخلاف نگاه ساده اولیه، این سیستم یک تجهیز تکمعیاره نیست، بلکه یک سیستم چندهدفه با رفتار غیرخطی است که در آن هر تغییر در یک پارامتر، بهصورت زنجیرهای روی سایر پارامترها اثر میگذارد.مبدل حرارتی هوا خنک افقی به دلیل دسترسی آسان برای سرویس و نگهداری، در بسیاری از صنایع نفت، گاز و پتروشیمی مورد استفاده قرار میگیرد. آرایش افقی لولهها و فینها موجب توزیع مناسب جریان هوا و عملکرد پایدار سیستم در شرایط کاری مختلف میشود.
ماهیت واقعی بهینه سازی در مبدل دو لولهای
در طراحی صنعتی، مفهوم «بهینهسازی» به معنای بیشینهسازی صرف راندمان حرارتی نیست، بلکه رسیدن به نقطهای است که در آن:
- افزایش انتقال حرارت دیگر توجیه اقتصادی ندارد
- افت فشار در محدوده قابل قبول باقی میماند
- مصرف انرژی پمپاژ حداقل میشود
- طول عمر تجهیز حفظ میشود
این نقطه همان نقطه تعادل مهندسی است که در آن عملکرد حرارتی و هزینههای عملیاتی بهینه میشوند.
رفتار سیستم در مقیاس واقعی بهرهبرداری
در شرایط واقعی، عملکرد مبدل تحت تأثیر عوامل متغیر و غیرقابل کنترل قرار دارد:
- تغییر بار حرارتی در طول زمان
- نوسان دبی جرمی سیالات
- تغییر خواص ترموفیزیکی با دما
- تشکیل لایههای رسوبی تدریجی
- تغییر شرایط محیطی و عملیاتی
این عوامل باعث میشوند که عملکرد واقعی همواره از حالت طراحی فاصله داشته باشد و نیاز به تحلیل پویا (Dynamic Analysis) داشته باشد.
بیشتر بخوانید:تحلیل الزامات طراحی و عملکرد مبدل های حرارتی در کاربردهای صنایع غذایی
نقش طراحی مبتنی بر چرخه عمر (Life Cycle Design)
در مهندسی پیشرفته، دیگر طراحی فقط برای شرایط لحظهای انجام نمیشود، بلکه کل چرخه عمر تجهیز در نظر گرفته میشود.
این چرخه شامل:
- مرحله طراحی اولیه
- مرحله ساخت و نصب
- مرحله بهرهبرداری پایدار
- مرحله افت عملکرد
- مرحله نگهداری و احیا
در این نگاه، هدف اصلی افزایش «کارایی در طول زمان» است نه فقط کارایی لحظهای.
یکپارچه سازی تحلیل حرارتی، هیدرولیکی و اقتصادی
طراحی نهایی مبدل حرارتی دو لولهای باید بر اساس یک مدل یکپارچه انجام شود که سه بخش را همزمان در نظر بگیرد:
- مدل حرارتی برای پیشبینی Q و U
- مدل هیدرولیکی برای تحلیل ΔP
- مدل اقتصادی برای بررسی هزینه چرخه عمر
این سه بخش در کنار هم، تصمیم نهایی طراحی را شکل میدهند.
در سیستمهای سرمایش صنعتی و تهویه مطبوع، چیلر تراکمی هواخنک اسکرو اینورتر یکی از تجهیزات کارآمد برای تأمین برودت در پروژههای ساختمانی، تجاری و صنعتی محسوب میشود. این چیلر با استفاده از کمپرسور اسکرو مجهز به فناوری اینورتر، ظرفیت سرمایشی را متناسب با نیاز سیستم تنظیم کرده و موجب کاهش مصرف انرژی و هزینههای بهرهبرداری میشود. حذف نیاز به برج خنککننده، عملکرد پایدار، راندمان مناسب و کنترل دقیق دما از مهمترین مزایای این تجهیز به شمار میرود.
برای مشاهده مشخصات فنی، ظرفیتهای مختلف و اطلاعات بیشتر میتوانید به صفحه زیر مراجعه کنید:
www.exerland.com/product/chiller-Inverter-air-cooled-screw
