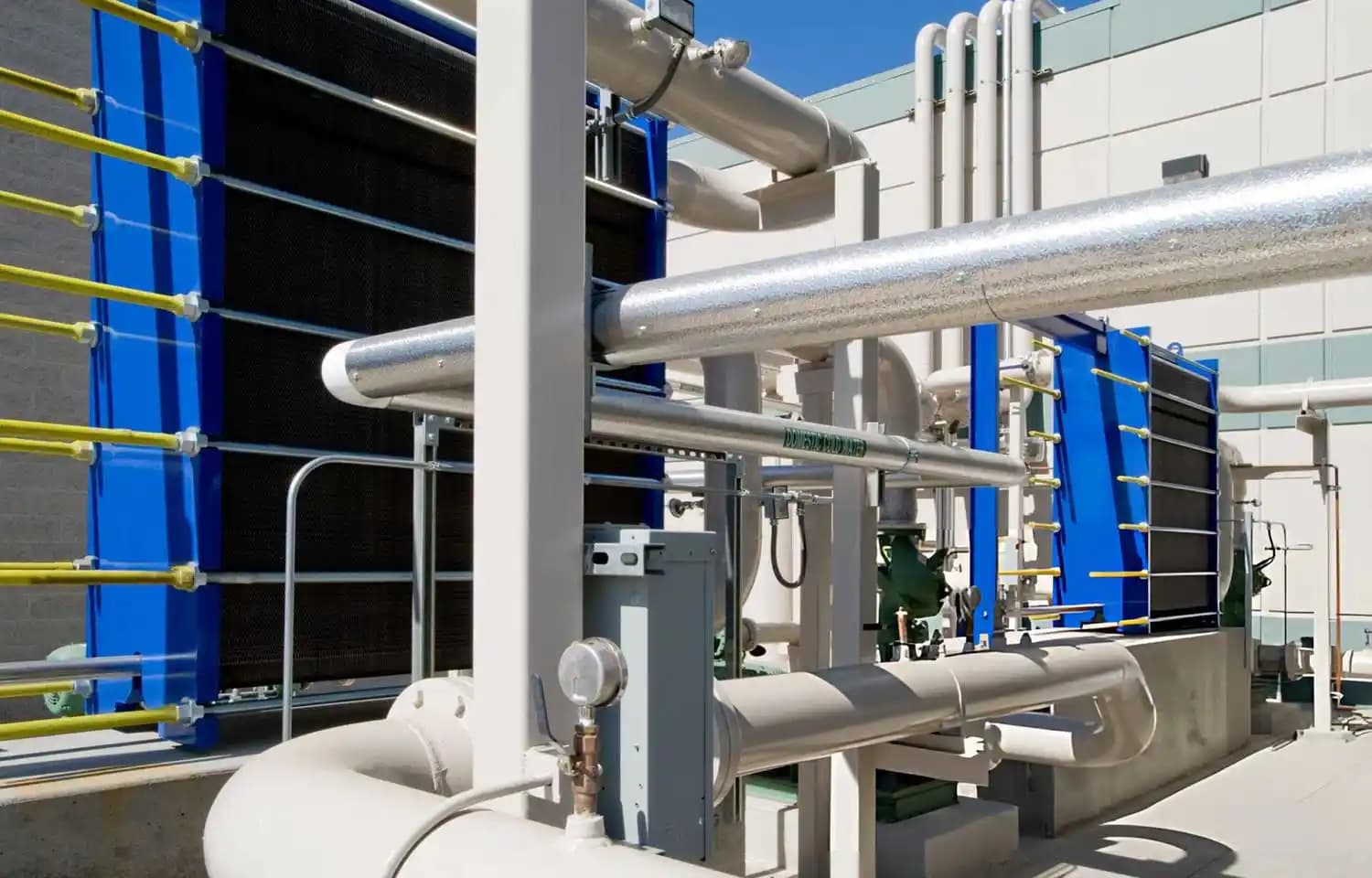

طراحی مبدل حرارتی آب به هوا در سیستم های HVAC صنعتی

مبانی طراحی مبدل حرارتی آب به هوا در سیستم‌های HVAC صنعتی

در سیستم‌های تهویه مطبوع صنعتی (HVAC Industrial Systems)، یکی از حیاتی‌ترین اجزا که نقش مستقیم در راندمان انرژی، کنترل دما و کیفیت هوای محیط دارد، مبدل حرارتی آب به هوا (Water to Air Heat Exchanger) است. این تجهیز به‌عنوان قلب تبادل انرژی حرارتی بین دو سیال آب و هوا عمل می‌کند و در صنایع مختلف مانند نیروگاه‌ها، کارخانجات، دیتاسنترها، صنایع غذایی و ساختمان‌های بزرگ کاربرد گسترده دارد.

مبدل حرارتی آب به هوا چیست و چه کاربردی در HVAC دارد؟

مبدل حرارتی آب به هوا دستگاهی است که انرژی حرارتی را بین جریان آب (به‌عنوان سیال حامل انرژی) و جریان هوا (به‌عنوان محیط هدف) منتقل می‌کند، بدون اینکه این دو سیال با یکدیگر تماس مستقیم داشته باشند.

در سیستم‌های HVAC صنعتی، این مبدل‌ها معمولاً در قالب کویل‌های حرارتی (Cooling/Heating Coils) در هواسازها (AHU) یا یونیت هیترها استفاده می‌شوند.

ضرورت طراحی اصولی مبدل حرارتی در تهویه مطبوع صنعتی

طراحی صحیح مبدل حرارتی آب به هوا تأثیر مستقیم بر موارد زیر دارد:

• کاهش مصرف انرژی سیستم سرمایش و گرمایش

• افزایش راندمان کلی چیلر یا بویلر

• کنترل دقیق دمای هوای خروجی

• افزایش عمر تجهیزات HVAC

• کاهش هزینه‌های عملیاتی بلندمدت

در پروژه‌های صنعتی، یک طراحی اشتباه حتی در حد چند درصد، می‌تواند منجر به افزایش قابل توجه مصرف انرژی شود.

مکانیزم های اصلی انتقال حرارت در مبدل‌های آب به هوا

انتقال حرارت در این سیستم‌ها بر اساس سه مکانیزم اصلی انجام می‌شود:

1. هدایت حرارتی (Conduction) در دیواره لوله‌ها

2. همرفت (Convection) در سمت آب و هوا

3. انتقال ترکیبی در سطح کویل‌ها و فین‌ها

در طراحی مهندسی، هدف اصلی افزایش سطح تبادل حرارت و کاهش مقاومت حرارتی کلی سیستم است.

مهم‌ترین فرمول‌ها و روابط ریاضی در طراحی مبدل

در ادامه مهم‌ترین روابط مهندسی که در طراحی اولیه استفاده می‌شوند ارائه شده‌اند:

ظرفیت حرارتی

Q = m × Cp × ΔT

 انتقال حرارت کلی

Q = U × A × ΔTlm

اختلاف دمای لگاریتمی (LMTD)

ΔTlm = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)

ضریب کلی انتقال حرارت

1/U = 1/hi + Rf + 1/ho

این روابط پایه‌ای‌ترین ابزار مهندسان HVAC برای طراحی و سایزینگ مبدل حرارتی هستند.

۷ پارامتر حیاتی در محاسبات کویل‌های صنعتی

برای طراحی دقیق، باید مجموعه‌ای از پارامترهای فنی در نظر گرفته شوند:

اجزای تشکیل‌دهنده و ساختار فیزیکی کویل‌ها

مبدل‌های آب به هوا معمولاً از اجزای زیر تشکیل می‌شوند:

• لوله‌های مسی یا آلومینیومی (Tube)

• فین‌های آلومینیومی برای افزایش سطح تماس (Fin)

• کلکتور ورودی و خروجی آب

• بدنه نگهدارنده (Casing)

• سیستم توزیع هوا

افزایش تراکم فین‌ها باعث افزایش راندمان انتقال حرارت می‌شود، اما در عین حال افت فشار هوا را نیز افزایش می‌دهد.

جدول مقایسه انواع مبدل‌های آب به هوا در HVAC صنعتی

آموزش گام‌به‌گام سایزینگ مبدل حرارتی آب به هوا

در طراحی اولیه، هدف تعیین سطح تبادل حرارت مناسب (A) است. برای این کار مراحل زیر انجام می‌شود:

1. تعیین بار حرارتی ساختمان یا فرآیند

2. انتخاب دمای آب ورودی و خروجی

3. تعیین دبی هوا

4. محاسبه اختلاف دمای متوسط لگاریتمی

5. انتخاب ضریب انتقال حرارت تقریبی

6. محاسبه سطح کویل

چالش‌های عملی در طراحی واقعی مبدل‌های صنعتی

در طراحی مبدل حرارتی آب به هوا، چیزی که روی کاغذ محاسبه می‌شود همیشه دقیقاً همان چیزی نیست که در بهره‌برداری اتفاق می‌افتد.
در واقعیت صنعتی، عواملی مثل تغییر دبی، نوسان بار حرارتی، کیفیت آب و حتی شرایط محیطی باعث می‌شوند عملکرد واقعی با طراحی اولیه اختلاف داشته باشد.

به همین دلیل، یک مهندس HVAC حرفه‌ای هیچ‌وقت فقط به عددهای طراحی اکتفا نمی‌کند؛ بلکه همیشه به رفتار واقعی سیستم در طول زمان نگاه می‌کند. اینجاست که تجربه صنعتی، از محاسبات تئوری مهم‌تر می‌شود.

چرا بهینه‌سازی انرژی فقط “طراحی اولیه” نیست؟

در بسیاری از پروژه‌های HVAC صنعتی یک اشتباه رایج وجود دارد:
این تصور که اگر مبدل درست طراحی شود، دیگر مشکل انرژی حل شده است.

در حالی که در عمل، بهینه‌سازی انرژی یک فرآیند دائمی است، نه یک نقطه شروع و پایان.
رسوب‌گذاری، تغییر شرایط بهره‌برداری، و حتی تغییر الگوی مصرف باعث می‌شود راندمان سیستم در طول زمان تغییر کند.

به همین دلیل پایش عملکرد مبدل (Performance Monitoring) در پروژه‌های صنعتی به اندازه طراحی اولیه اهمیت دارد.

تحلیل اقتصادی و مدیریت هزینه‌های چرخه عمر (LCC)

اگر از دید مهندسی اقتصادی به مبدل حرارتی نگاه کنیم، این تجهیز فقط یک ابزار انتقال حرارت نیست؛ بلکه یک ابزار کاهش هزینه انرژی است.

در بسیاری از پروژه‌ها، هزینه انرژی مصرفی در طول 1 تا 3 سال می‌تواند چند برابر هزینه اولیه خرید مبدل باشد.
بنابراین انتخاب اشتباه در طراحی، معمولاً نه در لحظه خرید، بلکه در سال‌های بهره‌برداری خودش را نشان می‌دهد.

این همان جایی است که مفهوم LCC (هزینه چرخه عمر) اهمیت واقعی پیدا می‌کند.

نکته صنعتی درباره طراحی واقعی کویل‌ها

در طراحی کویل‌های آب به هوا، همیشه یک تضاد مهندسی وجود دارد:

• افزایش سطح → راندمان بیشتر
• اما در عین حال → افت فشار بیشتر

حل این تضاد، هنر طراحی HVAC است، نه صرفاً محاسبه.

در پروژه‌های حرفه‌ای، نقطه بهینه جایی نیست که بیشترین راندمان به‌دست بیاید، بلکه جایی است که کمترین هزینه انرژی در کل عمر سیستم ایجاد شود.

واقعیت مهم در پروژه‌های HVAC صنعتی

در پروژه‌های واقعی، آن چیزی که روی نقشه طراحی می‌شود، فقط «نقطه شروع» است.

در بهره‌برداری واقعی، تغییرات زیر همیشه وجود دارد:

• تغییر بار حرارتی در ساعات مختلف
• افت تدریجی راندمان به دلیل رسوب
• تغییر شرایط آب و هوا
• تغییر رفتار تجهیزات جانبی (فن، پمپ، چیلر)

به همین دلیل، طراحی خوب فقط طراحی دقیق نیست؛ بلکه طراحی قابل تحمل در شرایط واقعی است.

نکات مهم طراحی مهندسی در HVAC صنعتی

• افزایش بیش از حد فین‌ها همیشه به معنای راندمان بهتر نیست

• افت فشار هوا باید در طراحی فن لحاظ شود

• کیفیت آب (سختی و رسوب) تأثیر مستقیم بر راندمان دارد

• انتخاب متریال لوله‌ها باید بر اساس شرایط خورندگی باشد

• در سیستم‌های بزرگ، بالانس جریان آب اهمیت حیاتی دارد

رویکرد مهندسی در طراحی مبدل حرارتی آب به هوا

در طراحی صنعتی، هدف فقط انتقال حرارت نیست؛ بلکه رسیدن به یک تعادل بین راندمان حرارتی، افت فشار، هزینه ساخت و مصرف انرژی است.

به طور کلی طراحی مبدل حرارتی آب به هوا بر اساس دو روش اصلی انجام می‌شود:

• روش LMTD (اختلاف دمای میانگین لگاریتمی)

• روش NTU – Effectiveness (اثربخشی حرارتی)

طراحی مبدل به روش اختلاف دمای لگاریتمی (LMTD)

این روش یکی از پرکاربردترین روش‌ها در طراحی کویل‌های آب به هوا در هواسازها و چیلرها است.

ظرفیت حرارتی بر اساس LMTD

Q = U × A × ΔTlm

در این رابطه:

• Q = بار حرارتی (W)

• U = ضریب کلی انتقال حرارت

• A = سطح تبادل حرارت

• ΔTlm = اختلاف دمای لگاریتمی

محاسبه دقیق اختلاف دمای لگاریتمی (LMTD)

اختلاف دمای لگاریتمی

ΔTlm = (ΔT1 - ΔT2) / l=n(ΔT1 / ΔT2)

در طراحی HVAC:

• ΔT1 = اختلاف دمای ورودی آب و هوا

• ΔT2 = اختلاف دمای خروجی آب و هوا

این پارامتر تعیین می‌کند که مبدل چقدر "کارآمد" تبادل حرارت انجام می‌دهد.

روش NTU در طراحی پیشرفته مبدل حرارتی

در پروژه‌های صنعتی بزرگ، مخصوصاً زمانی که شرایط دما متغیر است، از روش NTU استفاده می‌شود.

Number of Transfer Units

NTU = (U × A) / Cmin

ظرفیت حرارتی سیال

C = m × Cp

در این روش، به جای تمرکز مستقیم روی دماها، روی "توان انتقال سیستم" تمرکز می‌شود.

جدول نمونه طراحی اولیه مبدل حرارتی آب به هوا

این جدول پایه‌ای‌ترین ورودی برای طراحی کویل در سیستم HVAC است.

مراحل سایزینگ مبدل حرارتی آب به هوا در HVAC صنعتی

تعیین بار حرارتی واقعی پروژه

بار حرارتی معمولاً از طریق نرم‌افزار یا محاسبات بار ساختمان تعیین می‌شود.

 انتخاب شرایط طراحی آب سرد یا گرم

در چیلرها معمولاً:

• آب سرد: 7°C تا 12°C

• آب گرم: 45°C تا 60°C

محاسبه دبی آب

دبی جرمی آب

m = Q / (Cp × ΔT)

انتخاب ضریب انتقال حرارت (U)

ضریب U یکی از مهم‌ترین پارامترهاست و به موارد زیر وابسته است:

• جنس لوله (مس یا آلومینیوم)

• تراکم فین‌ها

• سرعت هوا

• رسوب‌گذاری داخلی

محدوده معمول در HVAC صنعتی:

• 30 تا 80 W/m².K

محاسبه سطح کویل

سطح انتقال حرارت

A = Q / (U × ΔTlm)

این مرحله تعیین می‌کند که کویل چند ردیف و چه ابعادی داشته باشد.

تحلیل افت فشار در مبدل حرارتی آب به هوا

یکی از مهم‌ترین بخش‌های طراحی، کنترل افت فشار است.

افت فشار هوا (Air Side Pressure Drop):

• افزایش فین‌ها → افزایش افت فشار

• افزایش سرعت هوا → افزایش توان فن

افت فشار آب (Water Side Pressure Drop):

• طول مسیر لوله

• قطر داخلی لوله

• رسوب و گرفتگی

نمودار مفهومی رابطه راندمان و افت فشار

• با افزایش سطح کویل → راندمان ↑

• با افزایش سطح کویل → افت فشار ↑

• نقطه بهینه جایی است که هزینه انرژی حداقل باشد

انتخاب بهینه کویل در سیستم HVAC صنعتی

در انتخاب کویل مناسب باید یک تعادل مهندسی برقرار شود:

• راندمان حرارتی بالا

• افت فشار قابل قبول

• هزینه ساخت منطقی

• قابلیت سرویس و نگهداری آسان

اشتباهات رایج در طراحی مبدل حرارتی آب به هوا

• انتخاب بیش از حد کوچک بودن سطح کویل

• نادیده گرفتن افت فشار هوا

• عدم توجه به کیفیت آب (رسوب‌گذاری)

• طراحی بدون در نظر گرفتن شرایط واقعی بار

• استفاده از U ثابت برای همه پروژه‌ها

طراحی واقعی کویل مبدل حرارتی آب به هوا در HVAC صنعتی

کویل (Coil) در مبدل حرارتی آب به هوا، اصلی‌ترین سطح تبادل انرژی است. طراحی آن به‌صورت مستقیم بر:

• ظرفیت سرمایش/گرمایش

• مصرف انرژی چیلر یا بویلر

• افت فشار فن و پمپ

• و طول عمر سیستم

تأثیر می‌گذارد.

در طراحی صنعتی، کویل فقط یک "لوله و فین" نیست، بلکه یک سیستم مهندسی انتقال حرارت چندمتغیره است.

ساختار مهندسی کویل آب به هوا

یک کویل استاندارد صنعتی شامل:

• لوله‌های مسی (Copper Tubes)

• فین‌های آلومینیومی (Aluminum Fins)

• کلکتور ورودی و خروجی (Headers)

• صفحات نگهدارنده

• قاب فولادی یا آلومینیومی

نکته مهم:

افزایش سطح فین‌ها همیشه باعث افزایش راندمان می‌شود، اما به‌صورت غیرخطی باعث افزایش افت فشار هوا نیز خواهد شد.

انتخاب قطر و آرایش لوله‌ها در کویل HVAC

در طراحی صنعتی معمولاً از آرایش‌های زیر استفاده می‌شود:

• Inline (خطی)

• Staggered (موزاییکی / مثلثی)

تأثیر آرایش لوله:

• Inline → افت فشار کمتر، راندمان کمتر

• Staggered → راندمان بیشتر، افت فشار بالاتر

محاسبه سرعت هوا در کویل

سرعت هوا در کویل

V = Q_air / A_face

• V = سرعت هوا (m/s)

• Q_air = دبی حجمی هوا (m³/s)

• A_face = سطح مقطع کویل

محدوده استاندارد صنعتی:

• 1.5 تا 3.5 m/s (برای هواسازهای معمولی)

• بالاتر از این مقدار → افت فشار شدید

انتخاب فین (Fin Selection) در مبدل حرارتی آب به هوا

فین‌ها نقش افزایش سطح انتقال حرارت را دارند.

پارامترهای مهم فین:

• Fin Density (FPI): تعداد فین در اینچ

• ضخامت فین

• جنس فین (آلومینیوم، اپوکسی‌کوت شده)

• شکل فین (سینوسی، صاف، موج‌دار)

جدول انتخاب فین بر اساس کاربرد صنعتی

ورود به مرحله طراحی واقعی مبدل حرارتی در HVAC صنعتی

مبانی تئوریک و روابط پایه انتقال حرارت بررسی شد. اما در طراحی واقعی سیستم‌های تهویه مطبوع صنعتی (HVAC Industrial Design)، مرحله‌ای که ارزش مهندسی پروژه را تعیین می‌کند، سایزینگ مبدل حرارتی آب به هوا و طراحی کویل (Coil Design) است.

در این مرحله، هدف صرفاً محاسبه نیست؛ بلکه رسیدن به یک طراحی بهینه است که بتواند بین سه عامل حیاتی تعادل ایجاد کند:

• ظرفیت حرارتی واقعی (Cooling/Heating Capacity)
• افت فشار هوا و آب (Pressure Drop)
• هزینه ساخت و انرژی مصرفی (LCC)

 تعیین بار حرارتی واقعی پروژه

اولین گام در طراحی مبدل حرارتی آب به هوا، تعیین بار حرارتی واقعی است. این مقدار نشان می‌دهد سیستم چه میزان انرژی باید منتقل کند.

بار حرارتی واقعی

Q = m × Cp × ΔT

در این مرحله باید شرایط واقعی پروژه در نظر گرفته شود، نه شرایط ایده‌آل:

• بار داخلی تجهیزات
• بار انسانی
• بار تابشی و انتقالی
• شرایط اقلیمی محل پروژه

 انتخاب شرایط دمایی آب در سیستم HVAC

در سیستم‌های چیلر تراکمی و بویلر، انتخاب دمای آب تأثیر مستقیم بر ابعاد کویل دارد.

شرایط استاندارد صنعتی:

• آب سرد: 7°C تا 12°C
• آب گرم: 45°C تا 60°C

هرچه اختلاف دما بیشتر باشد:

• ابعاد کویل کوچک‌تر می‌شود
• اما فشار کاری سیستم افزایش پیدا می‌کند

محاسبه دبی آب در مبدل حرارتی

برای تعیین ظرفیت پمپ و طراحی مدار هیدرولیکی از این رابطه استفاده می‌شود:

 دبی جرمی آب

m = Q / (Cp × ΔT)

این مرحله مستقیماً روی انتخاب پمپ سیرکولاسیون و سایز لوله‌کشی تأثیر دارد.

 طراحی سطح کویل (Coil Sizing)

مهم‌ترین مرحله طراحی مبدل حرارتی آب به هوا، تعیین سطح انتقال حرارت است.

 سطح انتقال حرارت

A = Q / (U × ΔTlm)

در این مرحله مهندس باید تصمیم بگیرد:

• چند ردیف لوله (Rows) نیاز است
• چه مقدار سطح فین لازم است
• سرعت هوا در کویل چقدر باشد

انتخاب ضریب انتقال حرارت (U) در طراحی صنعتی

ضریب کلی انتقال حرارت یکی از حساس‌ترین پارامترهاست و به عوامل زیر وابسته است:

• جنس لوله (مس یا آلومینیوم)
• نوع فین و تراکم آن (FPI)
• سرعت جریان هوا
• میزان رسوب‌گذاری

محدوده واقعی در HVAC صنعتی:

• 30 تا 80 W/m².K

انتخاب تعداد ردیف کویل (Rows) در HVAC

یکی از تصمیم‌های مهم طراحی، انتخاب تعداد ردیف‌های کویل است:

افزایش ردیف‌ها:

• راندمان ↑
• افت فشار ↑
• مصرف انرژی فن ↑

انتخاب فین (Fin Design) در مبدل حرارتی آب به هوا

فین‌ها عامل اصلی افزایش سطح انتقال حرارت هستند.

پارامترهای مهم فین:

• FPI (Fin Per Inch)
• ضخامت فین
• شکل هندسی (Flat / Wavy / Louvered)
• جنس (Aluminum / Epoxy Coated)

جدول انتخاب FPI بر اساس کاربرد صنعتی

تحلیل سرعت هوا در کویل HVAC

سرعت هوا یکی از مهم‌ترین پارامترهای طراحی است.

سرعت هوا در کویل

V = Q_air / A_face

محدوده استاندارد:

• 1.5 تا 3.5 m/s

افزایش سرعت:

• ظرفیت ↑
• افت فشار ↑
• صدای فن ↑

تحلیل افت فشار در طراحی مبدل حرارتی

افت فشار یکی از تعیین‌کننده‌ترین عوامل در طراحی واقعی است.

 افت فشار جریان

ΔP ∝ (L × V²) / D

اثرات طراحی:

• افزایش فین → افزایش افت فشار هوا
• افزایش طول لوله → افزایش افت فشار آب
• افزایش سرعت → افزایش توان مصرفی فن و پمپ

اصل طلایی طراحی کویل HVAC صنعتی (Optimization Principle)

در طراحی حرفه‌ای، هدف رسیدن به نقطه بهینه است:

• بیشترین انتقال حرارت
• کمترین مصرف انرژی
• کمترین هزینه چرخه عمر (LCC)

نقطه بهینه جایی است که:

افزایش راندمان دیگر توجیه اقتصادی نداشته باشد

اشتباهات رایج در طراحی مبدل حرارتی آب به هوا

• انتخاب سطح کویل صرفاً بر اساس ظرفیت
• نادیده گرفتن افت فشار هوا
• عدم توجه به کیفیت آب
• طراحی بدون در نظر گرفتن شرایط واقعی کارکرد
• استفاده از U ثابت برای همه پروژه‌ها

تحلیل افت فشار در کویل (Air Side & Water Side)

افت فشار هوا:

افزایش فین → افزایش سطح تماس → افزایش افت فشار

افت فشار آب:

افزایش طول لوله → افزایش اصطکاک → افزایش مصرف پمپ

افت فشار

ΔP ∝ (L × V²) / D

طراحی بهینه کویل (Optimization Principle)

هدف طراحی بهینه:

بیشترین انتقال حرارت با کمترین انرژی مصرفی

پارامترهای بهینه‌سازی:

• سطح کویل (A)

• سرعت هوا (V)

• دبی آب (m)

• تعداد ردیف لوله (Rows)

• FPI فین

نمودار مفهومی بهینه‌سازی عملکرد

• افزایش سطح کویل → راندمان ↑

• افزایش سطح کویل → هزینه ساخت ↑

• افزایش سرعت هوا → ظرفیت ↑ ولی افت فشار ↑

• نقطه بهینه = کمترین هزینه چرخه عمر (LCC)

انتخاب تعداد ردیف (Rows) در کویل HVAC

در کویل‌های صنعتی معمولاً:

• 2 Row → سبک، اقتصادی

• 4 Row → استاندارد صنعتی

• 6 Row → راندمان بالا (چیلرهای سنگین)

نکته مهندسی:

افزایش ردیف‌ها باعث افزایش راندمان، اما کاهش سرعت عبور هوا و افزایش افت فشار می‌شود.

تأثیر کیفیت آب در عملکرد مبدل حرارتی

یکی از مهم‌ترین عوامل واقعی که در طراحی اولیه نادیده گرفته می‌شود:

• سختی آب

• رسوب‌گذاری (Scaling)

• خوردگی داخلی لوله

نتیجه:

حتی 1 میلی‌متر رسوب می‌تواند راندمان را تا 10–15٪ کاهش دهد.

انتخاب متریال در طراحی صنعتی

تحلیل انرژی در مبدل حرارتی آب به هوا

هدف نهایی طراحی:

• کاهش مصرف انرژی چیلر

• کاهش توان فن

• کاهش توان پمپ

رابطه کلیدی انرژی:

توان حرارتی

Q = m × Cp × ΔT

نکات حرفه‌ای طراحی سیستم‌های HVAC صنعتی

• همیشه طراحی را با "شرایط واقعی کارکرد" انجام دهید نه شرایط ایده‌آل

• افت فشار را همزمان با ظرفیت حرارتی بررسی کنید

• طراحی کویل باید با منحنی عملکرد فن هماهنگ باشد

• رسوب‌گذاری را در طراحی لحاظ کنید (Fouling Factor)

• همیشه Margin طراحی بین 10 تا 20٪ در نظر بگیرید

سوالات متداول طراحی مبدل حرارتی آب به هوا (FAQ)
