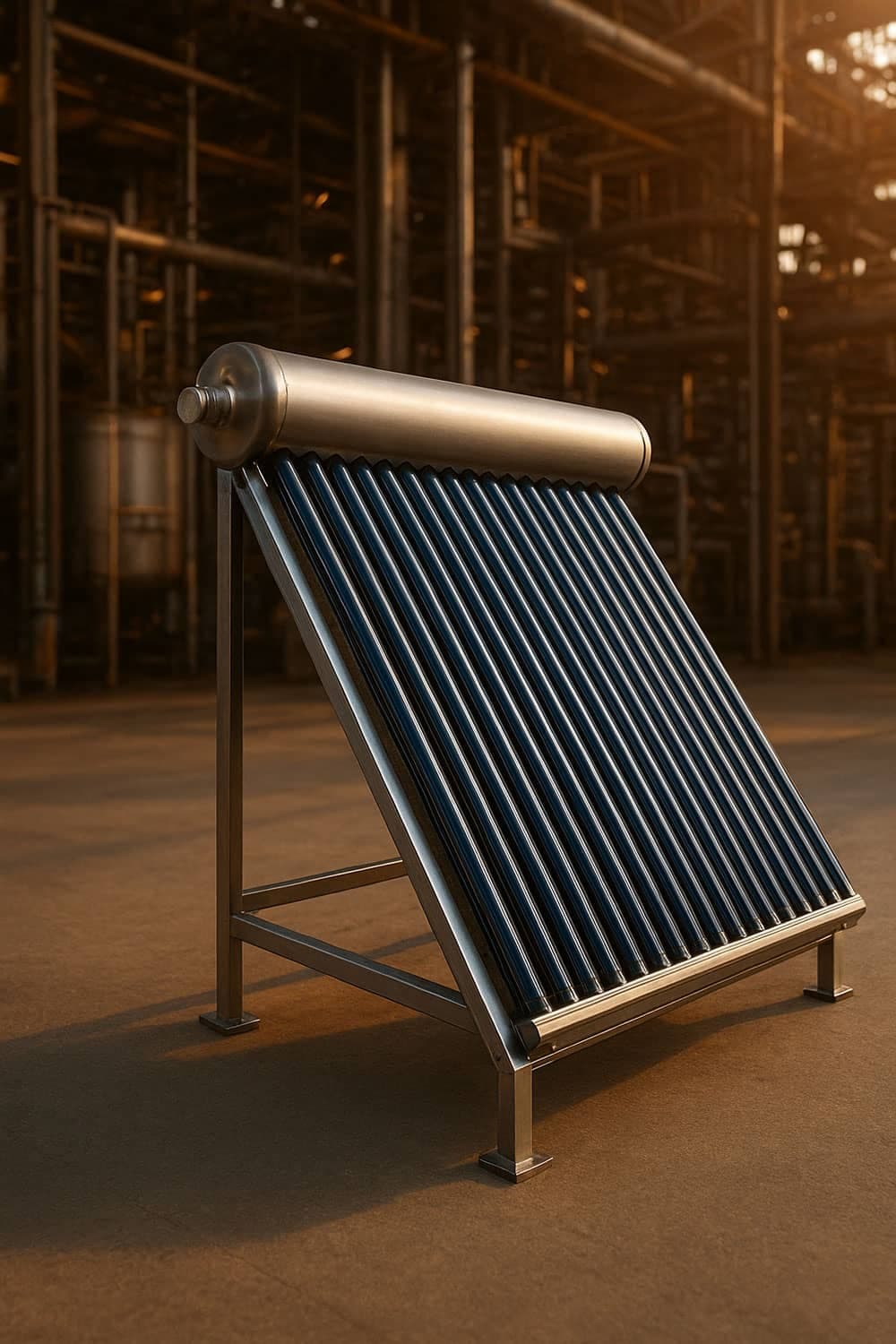

طراحی مبدل حرارتی خورشیدی در سیستم های حرارتی پایدار و انرژی های تجدیدپذیر

 نقش واقعی مبدل حرارتی خورشیدی در معماری انرژی پایدار

در سیستم‌های انرژی تجدیدپذیر، مخصوصاً در معماری‌های ترکیبی خورشیدی + HVAC، مبدل حرارتی خورشیدی صرفاً یک تجهیز جانبی نیست؛ بلکه «گره کنترل انرژی» محسوب می‌شود.

اگر کلکتور خورشیدی را به عنوان قلب جذب انرژی در نظر بگیریم، مبدل حرارتی خورشیدی نقش تنظیم‌کننده فشار، دما و کیفیت انرژی قابل استفاده را دارد.

در سیستم‌های انرژی تجدیدپذیر، به‌ویژه در معماری‌های ترکیبی خورشیدی + HVAC، مبدل حرارتی خورشیدی را نمی‌توان یک تجهیز جانبی ساده دانست؛ این بخش در عمل گره کنترل انرژی سامانه است.اگر کلکتور خورشیدی را «قلب جذب انرژی» بدانیم که انرژی خورشیدی را دریافت و در سیال عامل ذخیره می‌کند، آن‌گاه مبدل حرارتی خورشیدی همان عنصری است که این انرژی خام را به انرژی پایدار، کنترل‌شده و قابل استفاده برای مدار HVAC تبدیل می‌کند. این مبدل وظیفه تنظیم دما، فشار و کیفیت انرژی حرارتی را بر عهده دارد و پایداری کلینیکل سیستم را تضمین می‌کند.

در این میان، انتخاب مبدل حرارتی پوسته و لوله ای (Shell & Tube Heat Exchanger) اهمیت ویژه‌ای دارد. این نوع مبدل به دلیل:

• توانایی تحمل دماهای بالا تولیدی توسط کلکتورهای خورشیدی
• مقاومت مکانیکی در برابر تنش‌های حرارتی و نوسانات فشار
• سازگاری با سیالات گلیکولی و شرایط خورنده مدار کلکتور
• عملکرد قابل اعتماد در کاربردهای بلندمدت و فضای بیرونی

به گزینه‌ای ایده‌آل برای نقش «گره کنترل انرژی» تبدیل می‌شود.

در حقیقت، مبدل پوسته و لوله‌ای تنها انتقال دهنده حرارت نیست؛ بلکه حلقه‌ای است که مدار خورشیدی پرتنش و دما بالا را از مدار HVAC حساس و پایدار جدا کرده و با کنترل حرارتی–فشاری، کیفیت انرژی خروجی را تنظیم می‌کند.

---

تعریف دقیق مهندسی مبدل حرارتی خورشیدی

مبدل حرارتی خورشیدی یک سیستم انتقال حرارت غیرمستقیم است که انرژی حرارتی استخراج‌شده از تابش خورشید را از سیال اولیه (HTF: Heat Transfer Fluid) به سیال ثانویه منتقل می‌کند، بدون اختلاط مستقیم دو سیال.

در معماری‌های پیشرفته انرژی، این تجهیز فراتر از یک واسطه عمل کرده و به عنوان «گره کنترل انرژی» شناخته می‌شود. اگر کلکتور خورشیدی را «قلب جذب انرژی» در نظر بگیریم، مبدل حرارتی وظیفه تنظیم دقیق فشار، دما و تضمین کیفیت انرژی تحویلی به سیستم‌های مصرف‌کننده (مانند HVAC) را بر عهده دارد.

در این میان، استفاده از مبدل حرارتی اسپیرال (Spiral Heat Exchanger) در سیستم های خورشیدی، مزایای استراتژیک زیر را به این گره کنترلی می‌افزاید:

• مدیریت عالی انبساط حرارتی: به دلیل ساختار حلزونی و منعطف، مبدل‌های اسپیرال در برابر شوک‌های حرارتی ناشی از تغییرات ناگهانی تابش خورشید بسیار مقاوم هستند.
• راندمان بالا در ابعاد فشرده: مسیر جریان گریز از مرکز در این مبدل‌ها باعث ایجاد تلاطم (Turbulence) بالا در سیال می‌شود که نرخ انتقال حرارت را حتی در دبی‌های پایین به شدت افزایش می‌دهد.
• قابلیت خود-تمیزکنندگی (Self-Cleaning): ساختار تک‌کاناله اسپیرال باعث می‌شود که احتمال رسوب‌گذاری سیالات حرارتی (HTF) کاهش یافته و کیفیت انتقال انرژی در بلندمدت حفظ شود.
• تفاضل دمایی نزدیک (Close Approach Temperature): این مبدل‌ها اجازه می‌دهند دمای سیال ثانویه به شکلی بسیار دقیق به دمای سیال اولیه نزدیک شود که برای بهینه‌سازی عملکرد چیلرهای جذبی یا سیستم‌های HVAC حیاتی است.

بنابراین، مبدل اسپیرال با ترکیب ویژگی‌های مکانیکی خاص خود، نقش تنظیم‌کننده و پایدارساز انرژی را در قلب سیستم‌های خورشیدی به شکلی بهینه ایفا می‌کند.

---

معماری سیستم‌های حرارتی خورشیدی (System Architecture)

در طراحی صنعتی، سیستم به صورت لایه‌ای تحلیل می‌شود:

1. کلکتور خورشیدی (Solar Collector Field)

2. سیال انتقال حرارت (HTF Loop)

3. مبدل حرارتی خورشیدی (Solar Heat Exchanger)

4. مخزن ذخیره حرارتی (Thermal Storage Tank)

5. مصرف‌کننده نهایی (HVAC / Chiller / Process Load)

---

انواع پیشرفته مبدل حرارتی در سیستم‌های خورشیدی

مبدل صفحه‌ای (PHE)

ویژگی های مهندسی:

• ضریب انتقال حرارت بالا (U بالا)

• مناسب سیستم‌های دمای متوسط

• ایده‌آل برای اتصال به چیلر جذبی خورشیدی

مبدل پوسته و لوله (Shell & Tube)

ویژگی های مهندسی:

• مناسب فشار بالا

• قابلیت کار با سیالات ویسکوز

• مناسب نیروگاه‌های خورشیدی حرارتی

مبدل میکروکانال (Microchannel)

ویژگی های مهندسی:

• سطح تبادل بسیار بالا نسبت به حجم

• مناسب سیستم‌های کم‌حجم با راندمان بالا

• کاربرد در سیستم‌های HVAC پیشرفته

---

جدول مهندسی انتخاب مبدل حرارتی خورشیدی

---

مدل انرژی و معادلات طراحی (Core Engineering Model)

معادله اصلی طراحی مبدل:

توان انتقال حرارت مبدل خورشیدی

Q = U × A × (T_hot - T_cold)_lm

اختلاف دمای لگاریتمی (Driving Force):

اختلاف دمای لگاریتمی

ΔTlm = (ΔT_in - ΔT_out) / ln(ΔT_in / ΔT_out)

انرژی حرارتی سیال خورشیدی:

انرژی قابل انتقال سیال

Q = m_dot × Cp × (T_out - T_in)

راندمان حرارتی کلکتور به مبدل:

راندمان سیستم خورشیدی-حرارتی

η_system = Q_useful / Q_solar_input

---

تحلیل مهندسی سیالات (Fluid Dynamics Consideration)

در طراحی واقعی، رفتار سیال نقش کلیدی دارد:

• عدد رینولدز (Re) تعیین‌کننده رژیم جریان است

• جریان آشفته → افزایش U ولی افزایش افت فشار

• جریان آرام → کاهش راندمان ولی کاهش افت انرژی

در این میان، مبدل حرارتی صفحه ای بریز با هندسه موج‌دار صفحات خود طوری طراحی می‌شود که در عدد رینولدزهای مختلف، تلاطم کنترل‌شده ایجاد کرده و تعادل مناسبی بین افزایش U و محدود نگه‌داشتن افت فشار فراهم کند؛ به همین دلیل، از نظر دینامیک سیالات، یکی از کارآمدترین گزینه‌ها برای سیستم‌های حرارتی فشرده و پربازده محسوب می‌شود.

---

متغیرهای حیاتی در طراحی صنعتی

در طراحی صنعتی مبدل حرارتی خورشیدی:

• U-value (ضریب انتقال حرارت کلی)

• ΔP (افت فشار مجاز)

• Mass Flow Rate (دبی جرمی)

• Heat Capacity Ratio

• Fouling Factor (ضریب رسوب‌گیری)

• Solar Irradiance Variability

در نظر گرفتن رفتار مبدل حرارتی پوسته و لوله تک پاس (Single‑Pass Shell‑and‑Tube Heat Exchanger) در کنار پارامترهای عملکردی کلیدی بسیار مهم است. این نوع مبدل به‌دلیل ساختار مکانیکی ساده، قابلیت اطمینان بالا و توانایی تحمل دمای زیاد، در سیستم‌های ترکیبی خورشیدی + HVAC کاربرد گسترده‌ای دارد.

---

نقش مبدل خورشیدی در سیستم‌های HVAC

در سیستم‌های مهندسی پیشرفته HVAC، ترکیب منابع مختلف تأمین حرارت برای افزایش پایداری و کنترل بهتر دما استفاده می‌شود. در این میان مبدل حرارتی الکتریکی (Electric Heat Exchanger / Electric Heater) می‌تواند در کنار سیستم خورشیدی نقش مکمل مهمی ایفا کند.

در چنین معماری‌ای:

• مبدل حرارتی خورشیدی به عنوان Pre-Heating Stage عمل می‌کند

• در چیلر جذبی، نقش تأمین انرژی ژنراتور را دارد

• در چیلر تراکمی، نقش کاهش بار کمپرسور را ایفا می‌کند

نتیجه:
کاهش مصرف برق تا 20–45٪ در طراحی بهینه

---

نکته طراحی سطح حرفه‌ای مبدل  (Engineering Insight)

در طراحی واقعی، اشتباه رایج این است که مهندس فقط سطح تبادل حرارت را بزرگ می‌کند.

اما در طراحی درست باید:

• تعادل بین U و ΔP حفظ شود

• طراحی بر اساس TRNSYS یا Modelica شبیه‌سازی شود

• رفتار دینامیکی خورشید (نه حالت ثابت) لحاظ شود

---

نگاه واقعی مهندسی: مبدل حرارتی خورشیدی در پروژه چیست؟

در پروژه‌های واقعی انرژی خورشیدی، مبدل حرارتی فقط یک تجهیز نیست؛ یک «گره تصمیم‌ساز انرژی» است.

وظیفه‌اش:

• تطبیق ناپایداری خورشید با بار پایدار ساختمان

• جداسازی حلقه خورشیدی (Primary Loop) از مصرف (Secondary Loop)

• کنترل کیفیت انرژی (Temperature Quality Control)

اگر این تجهیز درست طراحی نشود، کل سیستم HVAC عملاً وارد نوسان می‌شود. این مسئله زمانی اهمیت بیشتری پیدا می‌کند که در مدار توزیع حرارت از تجهیزاتی مانند مبدل حرارتی رادیاتور پره ای استفاده شود.

---

الزامات Design Basis در پروژه‌ها

قبل از ورود به هر نوع محاسبه حرارتی یا سیالاتی، انتخاب مبدل حرارتی صفحه ای واشردار (Gasketed Plate Heat Exchanger) به‌طور مستقیم تحت تأثیر این مبنا قرار دارد، زیرا این نوع مبدل انعطاف‌پذیری بالایی در بهره‌برداری و تطبیق با شرایط متغیر خورشیدی دارد.، مهندس باید Design Basis داشته باشد:

• نوع سیستم: Solar Heating / Solar Cooling (Absorption)

• نوع بار: HVAC / Process / DHW

• شرایط آب‌وهوایی (مثلاً Rotterdam: تابش متغیر + رطوبت بالا)

• پروفایل بار ساعتی (Hourly Load Profile)

• محدودیت پمپ (Pump Head Constraint)

---

 معادله اصلی طراحی (Energy Balance واقعی)

در طراحی صنعتی، مبدل همیشه با موازنه انرژی تعریف می‌شود:

موازنه انرژی مبدل حرارتی خورشیدی

m_dot_hot × Cp_hot × (T_hot,in - T_hot,out)

=
m_dot_cold × Cp_cold × (T_cold,out - T_cold,in)

این معادله پایه طراحی واقعی Loop-to-Loop است.

 تعریف واقعی Driving Forceمبدل حرارتی خورشیدی

در پروژه‌ها دیگر ΔT ساده استفاده نمی‌شود، بلکه LMTD اصلاح‌شده داریم:

اختلاف دمای لگاریتمی اصلاح‌شده

ΔTlm = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)

اما در طراحی واقعی باید Correction Factor (F-factor) هم اعمال شود:

• برای Cross-flow

• برای Multi-pass PHE

• برای Shell & Tube

---

 سایزینگ واقعی سطح انتقال حرارت

سطح واقعی مبدل حرارتی خورشیدی

A = Q / (U_real × ΔTlm × F)

نکته مهندسی مهم:
U_real ≠ U تئوری
U واقعی شامل fouling، aging، و شرایط عملیاتی است

---

 انتخاب U-value واقعی مبدل خورشیدی

در طراحی صنعتی:

اما در پروژه واقعی:

باید 15 تا 30٪ افت عملکرد در طول زمان لحاظ شود

---

 تحلیل افت فشار (Hydraulic Design Constraint)

در سیستم خورشیدی، افت فشار مساوی است با:

• افزایش مصرف پمپ

• افزایش مصرف برق کمکی

• کاهش راندمان کل سیستم

 افت فشار سیستم

ΔP_total = ΔP_heat_exchanger + ΔP_piping + ΔP_fittings

محدودیت واقعی طراحی:

• Residential: < 40 kPa

• Commercial HVAC: < 80 kPa

• Industrial Solar Loop: < 120 kPa

---

 طراحی دبی جرمی مبدل حرارتی خورشیدی(Mass Flow Optimization)

دبی جرمی بهینه سیستم

m_dot = Q / (Cp × ΔT_design)

نکته مهم:
ΔT کوچک → دبی بالا → افت فشار بالا
ΔT بزرگ → مبدل کوچک‌تر ولی ناپایداری حرارتی
این همان Trade-off واقعی طراحی است.

---

انتخاب معماری مبدل (Design Architecture Decision)

Plate Heat Exchanger

• بهترین انتخاب برای Solar HVAC

• کنترل دمای دقیق

• مناسب سیستم‌های متغیر

Shell & Tube

• مناسب بار ثابت

• مناسب پروژه‌های بزرگ صنعتی

Hybrid System

• ترکیب PHE + Storage Buffer Tank

• بهترین گزینه برای سیستم‌های خورشیدی پایدار اروپایی

در صورت نیاز به کنترل حرارتی لحظه‌ای، می‌توان از مبدل حرارتی الکتریکی به‌عنوان پشتیبان استفاده کرد تا پایداری دمای سیستم تضمین شود.

---

تحلیل پایداری سیستم مبدل حرارتی خورشیدی (System Stability)

در سیستم خورشیدی، مشکل اصلی:

نوسان انرژی ورودی

برای حل آن:

• استفاده از Thermal Buffer Tank

• استفاده از کنترل PID در Loop پمپ

• طراحی مبدل با Response Time پایین

---

نمودار معماری واقعی سیستم

خورشید → کلکتور → Loop خورشیدی → مبدل حرارتی → تانک ذخیره → HVAC / چیلر

نکته:
مبدل در اینجا “مرز کنترل انرژی” است، نه فقط انتقال حرارت.

---

نکته طراحی سطح حرفه‌ای مبدل حرارتی خورشیدی (Real Engineering Insight)

در پروژه‌های واقعی اروپا:

• طراحی فقط بر اساس “Peak Sun” اشتباه است

• باید Annual Simulation انجام شود

• باید Cloud Cover و Seasonal Variation لحاظ شود

• باید Partial Load Efficiency بررسی شود

در طراحی حرفه‌ای سیستم‌های خورشیدی، باید از تحلیل ساده بر مبنای روزهای آفتابی فاصله گرفت و طراحی را بر اساس داده‌های سالیانه، تغییرات ابری و عملکرد در بارهای جزئی پیش برد. در این میان، مبدل حرارتی پوسته و لوله دو پاس با ویژگی‌های مسیر حرارتی طولانی‌تر، پایداری دمایی بهتر و راندمان بالاتر تحت نوسانات تابشی، یکی از تجهیزات کلیدی برای دستیابی به طراحی واقع‌گرایانه و باثبات در سامانه‌های خورشیدی–HVAC اروپا محسوب می‌شود.

---

 نقش واقعی مبدل حرارتی خورشیدی در سیستم های انرژی مدرن

در طراحی سیستم‌های انرژی خورشیدی حرارتی، مبدل حرارتی خورشیدی دیگر یک تجهیز ساده انتقال حرارت نیست؛ بلکه یک «واسط کنترل انرژی» بین ناپایداری خورشید و پایداری مصرف HVAC محسوب می‌شود.

در واقع، اگر کلکتور خورشیدی را به عنوان منبع انرژی متغیر در نظر بگیریم، مبدل حرارتی نقش فیلتر دینامیکی را دارد که انرژی را از حالت خام (Raw Solar Thermal Energy) به حالت قابل استفاده در سیستم‌های پایدار مانند:

• سیستم‌های گرمایش مرکزی
• چیلر جذبی خورشیدی
• سیستم‌های تهویه مطبوع بزرگ (HVAC)

تبدیل می‌کند.

در پروژه‌های واقعی، شکست طراحی معمولاً در خود کلکتور نیست، بلکه در مبدل حرارتی اتفاق می‌افتد، جایی که مهندس باید بین راندمان، افت فشار، هزینه و پایداری تعادل برقرار کند.در سیستم خورشیدی–HVAC، زمانی که انرژی خورشیدی بیش از نیاز لحظه‌ای تولید شود یا نیاز به کنترل دمای سیال وجود داشته باشد، مبدل حرارتی هوا خنک افقی می‌تواند به‌عنوان واحد تنظیم یا دفع حرارت اضافی عمل کند و از افزایش بیش از حد دمای مدار جلوگیری نماید.

---

تعریف Design Basis در پروژه واقعی مبدل حرارتی خورشیدی

قبل از ورود به هر محاسبه، باید Design Basis مشخص شود. در پروژه‌های صنعتی این مرحله حیاتی است:

• نوع پروژه: Solar Heating / Solar Cooling / Hybrid HVAC
• اقلیم: (مثلاً Rotterdam → تابش متغیر + رطوبت بالا + Cloud Cover زیاد)
• پروفایل بار: ساعتی (Hourly Load Profile) یا سالانه (Annual Load Curve)
• دمای هدف سیستم:
  • گرمایش: 45–80°C
  • سرمایش جذبی: 75–95°C
• محدودیت انرژی کمکی (Backup Energy Limit)
• محدودیت مصرف پمپ (Pump Power Constraint)

بدون این ورودی‌ها، طراحی مبدل صرفاً یک محاسبه تئوریک است.

Design Basis همان نقطه‌ی شروع طراحی واقع‌گرایانه است؛ جایی که شرایط عملیاتی، اقلیم، بار حرارتی و قیود مصرف پمپ و انرژی کمکی، رفتار واقعی مبدل را تعریف می‌کنند.در چنین چارچوبی، مبدل حرارتی فین پلیت با هندسه فشرده، انتقال حرارت سطح بالا و قابلیت تنظیم در شرایط تابش متغیر، به‌عنوان یکی از مؤثرترین گزینه‌های پایدارسازی انرژی خورشیدی در پروژه‌های Hybrid HVAC شناخته می‌شود.

---

موازنه انرژی واقعی در مبدل حرارتی خورشیدی

در طراحی صنعتی، اولین اصل همیشه انرژی است:

موازنه انرژی واقعی مبدل حرارتی خورشیدی

m_dot_hot × Cp_hot × (T_hot,in - T_hot,out)
=
m_dot_cold × Cp_cold × (T_cold,out - T_cold,in)




اما در طراحی واقعی، این معادله به تنهایی کافی نیست، چون:

تلفات حرارتی به محیط وجود دارد
رسوب‌گیری (Fouling) باعث افت U می‌شود
شرایط جریان کاملاً پایدار نیست

بنابراین باید اصلاحات عملیاتی لحاظ شود.

---

تعریف واقعی Driving Force مبدل حرارتی خورشیدی

در سیستم‌های خورشیدی، اختلاف دما ثابت نیست و دائماً تغییر می‌کند. بنابراین از LMTD استفاده می‌شود:

اختلاف دمای لگاریتمی (LMTD)

ΔTlm = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)




اما در طراحی صنعتی، باید Correction Factor (F) نیز اعمال شود:

سطح واقعی انتقال حرارت

A = Q / (U_real × ΔTlm × F)

F به موارد زیر وابسته است:

آرایش جریان (Counter Flow / Cross Flow)
تعداد Pass در مبدل
نوع مبدل (Plate یا Shell & Tube)

---

انتخاب U واقعی مبدل حرارتی خورشیدی

یکی از بزرگ‌ترین خطاهای طراحی، استفاده از U تئوریک است.

در پروژه واقعی:

Plate Heat Exchanger:
U واقعی: 1200 تا 3500 W/m²K
Shell & Tube:
U واقعی: 250 تا 900 W/m²K
Microchannel:
U واقعی: 1500 تا 5000 W/m²K

اما نکته مهم:
در طراحی واقعی باید 15 تا 35 درصد افت عملکرد بلندمدت در نظر گرفته شود به دلیل:

• Fouling

• خوردگی سطحی

• تغییر خواص سیال

---

سایزینگ واقعی سطح مبدل (Engineering Sizing)

 سطح مورد نیاز مبدل حرارتی خورشیدی

A = Q / (U_real × ΔTlm × F)




در این مرحله مهندس باید تصمیم بگیرد:

• آیا افزایش سطح بهتر است یا افزایش U؟
• آیا کاهش ΔT طراحی منطقی است یا خیر؟
• آیا سیستم از نظر پمپ توان تحمل دارد یا نه؟

این همان نقطه Trade-off واقعی طراحی است.

---

تحلیل افت فشار (Hydraulic Design Constraint)

در سیستم‌های خورشیدی، افت فشار یکی از پارامترهای تعیین‌کننده است.

افت فشار کل سیستم

ΔP_total = ΔP_heat_exchanger + ΔP_piping + ΔP_fittings




در طراحی صنعتی محدودیت‌ها معمولاً:

• Residential HVAC: 20–40 kPa
• Commercial Systems: 40–80 kPa
• Industrial Solar Fields: 80–120 kPa

اگر این مقادیر رعایت نشود:

• پمپ بیش‌ازحد مصرف برق خواهد داشت
• راندمان کل سیستم کاهش می‌یابد
• هزینه عملیاتی افزایش پیدا می‌کند

---

طراحی دبی جرمی مبدل حرارتی خورشیدی(Mass Flow Design Optimization)

دبی جرمی بهینه سیستم خورشیدی

m_dot = Q / (Cp × ΔT_design)




در اینجا یک تصمیم مهم وجود دارد:

• ΔT کوچک → دبی بالا → افت فشار بالا
• ΔT بزرگ → مبدل کوچک‌تر ولی ناپایداری دمایی

در سیستم‌های خورشیدی HVAC معمولاً ΔT بین 5 تا 15 درجه انتخاب می‌شود.

---

انتخاب معماری مبدل (Design Architecture Decision)

Plate Heat Exchanger (PHE)

• راندمان بسیار بالا

• کنترل دقیق دما
• بهترین گزینه برای HVAC خورشیدی

Shell & Tube

• مناسب بارهای پایدار

• مقاوم در فشار بالا
• مناسب پروژه‌های صنعتی بزرگ

Hybrid Design (پیشرفته‌ترین حالت)

• ترکیب PHE + Thermal Storage Tank

• مناسب اقلیم‌های متغیر مانند اروپا

در این معماری، PHE همراه با Thermal Storage Tank استفاده می‌شود تا نوسانات تولید انرژی خورشیدی کنترل شود. این ساختار برای اقلیم‌های متغیر مانند اروپا بسیار مناسب است. در بسیاری از طراحی‌های پیشرفته، برای افزایش پایداری حرارتی سیستم، در کنار این ترکیب از مبدل حرارتی هوا خنک (Air‑Cooled Heat Exchanger) نیز استفاده می‌شود تا در زمان تولید بیش از نیاز یا افزایش دمای مدار، امکان دفع یا تنظیم حرارت اضافی سیستم فراهم شود.

---

نقش مبدل در پایداری سیستم مبدل حرارتی خورشیدی(System Stability)

در سیستم خورشیدی، مشکل اصلی «نوسان انرژی ورودی» است نه کمبود انرژی.

برای حل این مشکل:

• استفاده از Thermal Buffer Tank
• کنترل PID روی دبی پمپ
• طراحی مبدل با Response سریع حرارتی

اگر این موارد رعایت نشود، سیستم دچار:

• نوسان دمایی
• کاهش راندمان چیلر
• افزایش مصرف انرژی کمکی

می‌شود.

---

نمودار معماری واقعی سیستم

خورشید → کلکتور خورشیدی → Loop حرارتی → مبدل حرارتی خورشیدی → تانک ذخیره حرارت → سیستم HVAC / چیلر جذبی

در این معماری:
مبدل نقش «مرز کنترل انرژی» را دارد.

---

نکته مهندسی سطح حرفه‌ای مبدل حرارتی خورشیدی(Real Engineering Insight)

در پروژه‌های واقعی:

طراحی بر اساس Peak Irradiance اشتباه است
باید Annual Simulation انجام شود
باید Cloud Cover و Seasonal Variation لحاظ شود
باید Partial Load Efficiency تحلیل شود

ابزارهای واقعی:

TRNSYS
EnergyPlus
MATLAB Simscape
Modelica

---

تعریف مهندسی سیستم در سطح دینامیکی (Dynamic System Definition)

در طراحی پیشرفته مبدل حرارتی خورشیدی، سیستم به‌صورت یک «سیستم چندحجمی کوپل‌شده حرارتی» (Thermally Coupled Multi-Volume System) مدل‌سازی می‌شود که شامل:

کلکتور خورشیدی (Solar Collector Field)
مبدل حرارتی (Heat Exchanger)
تانک ذخیره حرارتی (Thermal Storage Tank)
حلقه مصرف (HVAC Load / Absorption Chiller)

در این ساختار، انتقال حرارت بین حلقه‌ها عمدتاً توسط یک مبدل حرارتی فین تیوب (Fin‑Tube Heat Exchanger) انجام می‌شود که با افزایش سطح مؤثر انتقال حرارت، نقش کلیدی در کوپل حرارتی دینامیکی بین اجزای سیستم ایفا می‌کند.

---

معادله حاکم انرژی در حجم کنترل مبدل (Control Volume Formulation)

برای هر سمت مبدل (Hot / Cold side)، معادله انرژی به صورت دیفرانسیلی تعریف می‌شود:

موازنه انرژی دینامیکی حجم کنترل مبدل حرارتی




ρ × V × Cp × dT(t)/dt = m_dot × Cp × (T_in - T_out) - Q_loss(t)




نکته کلیدی:

• Q_loss تابع دما، محیط و شرایط جریان است

• V نشان‌دهنده حجم مؤثر حرارتی داخل مبدل است (نه فقط حجم هندسی)

---

مدل انتقال حرارت لحظه‌ای مبدل حرارتی خورشیدی (Instantaneous Heat Transfer Model)

در حالت دینامیکی، نرخ انتقال حرارت دیگر ثابت نیست:

نرخ انتقال حرارت لحظه‌ای مبدل

Q(t) = U(t) × A × ΔT_lm(t)




اما در طراحی واقعی:

U تابعی از دما، ویسکوزیته و رژیم جریان است
ΔT_lm تابع شرایط مرزی زمان‌مند است

بیشتر بخوانید: راهنمای جامع مبدل حرارتی بیمارستانی: انواع، مزایا، کاربردها و نکات فنی

---

 مدل غیرخطی ضریب انتقال حرارت (Nonlinear U-Model)

مدل غیرخطی ضریب انتقال حرارت

U(t) = f(Re(t), Pr(t), μ(t), fouling(t))




توضیح مهندسی:

• Re → تعیین رژیم جریان (laminar / turbulent)
• Pr → ویژگی حرارتی سیال
• fouling(t) → افت عملکرد تدریجی در زمان

این بخش در طراحی صنعتی بسیار مهم‌تر از مقدار اولیه U است.

---

 کوپلینگ حرارتی کلکتور و مبدل حرارتی خورشیدی (Thermal Coupling Model)

کلکتور و مبدل به صورت یک سیستم کوپل شده عمل می‌کنند:

کوپلینگ انرژی کلکتور و مبدل

Q_collector(t) = m_dot × Cp × (T_collector_out - T_exchanger_in)




این معادله نشان می‌دهد:

• خروجی کلکتور مستقیماً ورودی مبدل نیست
• بین آن‌ها اینرسی حرارتی و تلفات انتقال وجود دارد

---

 مدل دینامیکی تانک ذخیره (Thermal Storage Dynamics)

تانک ذخیره نقش تثبیت‌کننده دارد:

دینامیک تانک ذخیره حرارتی

m_tank × Cp × dT_tank/dt = Q_in(t) - Q_out(t)




نکته طراحی:

• تانک باعث کاهش نوسانات سیستم می‌شود

• اما پاسخ دینامیکی را کند می‌کند (Trade-off بین پایداری و سرعت پاسخ)

---

مدل کامل سیستم مبدل حرارتی خورشیدی(State-Space Representation)

در طراحی پیشرفته، سیستم به فرم فضای حالت تبدیل می‌شود:

مدل فضای حالت سیستم خورشیدی حرارتی

dX/dt = A × X + B × U + E × G(t)




که در آن:

• X = بردار دماها و انرژی‌ها
• U = متغیرهای کنترلی (دبی پمپ، شیرها)
• G(t) = ورودی خورشیدی زمان‌مند

این فرم پایه شبیه‌سازی در MATLAB/Simulink و Modelica است.

بیشتر بخوانید:انتخاب بهترین مبدل حرارتی در صنعت داروسازی | بهترین مدل‌ها و مشخصات فنی

---

تحلیل پاسخ گذرا (Transient Response Analysis)

در سیستم‌های گرمایش خورشیدی، این شاخص‌ها برای بررسی سرعت گرم‌شدن، جلوگیری از داغ‌شدن بیش‌ازحد، و پایداری عملکرد در بارهای متغیر اهمیت دارند.

شاخص‌های کلیدی:

• زمان رسیدن به تعادل (Settling Time)
• بیشینه Overshoot دما
• نوسان در بار جزئی (Part Load Oscillation)

---

کنترل پیشرفته سیستم مبدل حرارتی خورشیدی(Advanced Control Strategy)

در سیستم‌های صنعتی، کنترل ساده PID کافی نیست. معمولاً از:

کنترل پیش‌بین (MPC)

کنترل پیش‌بین مدل

min Σ (T_set - T_actual)^2 + λ × u^2




ویژگی:

• پیش‌بینی رفتار آینده سیستم
• بهینه‌سازی همزمان دما و مصرف انرژی

---

شبیه سازی سالانه دینامیکی (Yearly Dynamic Simulation)

در طراحی واقعی، سیستم باید برای کل سال شبیه‌سازی شود:

• 8760 ساعت داده زمانی
• تغییرات تابش
• تغییر بار HVAC
• رفتار ذخیره حرارتی

خروجی‌ها:

• انرژی تولیدی سالانه
• درصد پوشش خورشیدی
• مصرف انرژی کمکی

---

شاخص عملکرد سیستم مبدل حرارتی خورشیدی (System Performance Metrics)

Solar Fraction:

سهم انرژی خورشیدی

SF = Q_solar / (Q_solar + Q_auxiliary)

Exergy Efficiency (پیشرفته‌تر از انرژی):

 راندمان اگزرژی سیستم

η_exergy = Useful Exergy Output / Solar Exergy Input

این معیار در مقالات سطح بالا استفاده می‌شود.

بیشتر بخوانید: نگاهی مهندسی به مبدل حرارتی نیروگاهی: انواع، طراحی و نکات عملیاتی

---

تحلیل پایداری حرارتی و مدل‌سازی دینامیکی سیستم

سیستم پایدار زمانی است که:

• Eigenvalues ماتریس A منفی باشند
• نوسانات دما محدود باشند
• پاسخ سیستم واگرا نشود

---

سوالات متداول درباره طراحی و انتخاب مبدل خورشیدی FAQ
