قیمت مبدل حرارتی صفحه ای در بازار شادآباد؛ خرید مستقیم از تولید کننده

قیمت مبدل حرارتی صفحه‌ای در بازار شادآباد؛ خرید مستقیم از تولیدکننده

بازار شادآباد تهران سال‌هاست که به‌عنوان یکی از مهم‌ترین مراکز تأمین تجهیزات صنعتی، تأسیساتی و انتقال حرارت شناخته می‌شود. بسیاری از مدیران خرید، مهندسان مشاور، پیمانکاران پروژه‌های صنعتی و صاحبان کارخانه‌ها هنگام جستجوی عبارت قیمت مبدل حرارتی صفحه ای در بازار شادآباد در واقع به دنبال سه پاسخ اساسی هستند؛ قیمت واقعی، کیفیت قابل اطمینان و تأمین‌کننده‌ای که بتواند محصول مناسب را با خدمات فنی ارائه دهد.

اما واقعیت این است که قیمت مبدل حرارتی صفحه‌ای یک عدد ثابت نیست. ظرفیت حرارتی، جنس صفحات، فشار کاری، نوع واشر، برند، استانداردهای ساخت، شرایط طراحی و حتی نحوه انتخاب تجهیزات، همگی روی قیمت نهایی تأثیر می‌گذارند. به همین دلیل بسیاری از اختلاف قیمت‌هایی که در بازار مشاهده می‌شود، ناشی از تفاوت مشخصات فنی است نه صرفاً سود فروشنده.

در اکسرلند، رویکرد انتخاب تجهیزات بر پایه تحلیل مهندسی است؛ یعنی ابتدا نیاز واقعی پروژه بررسی می‌شود، سپس مناسب‌ترین مبدل حرارتی پیشنهاد می‌شود تا علاوه بر کاهش هزینه اولیه، هزینه‌های بهره‌برداری و تعمیرات نیز در سال‌های آینده کاهش یابد.

چرا قیمت مبدل حرارتی صفحه‌ای در بازار شادآباد متفاوت است؟

یکی از سوالاتی که تقریباً تمام خریداران مطرح می‌کنند این است که چرا دو مبدل با ظاهر تقریباً مشابه، اختلاف قیمت قابل توجهی دارند؟

پاسخ در مشخصات فنی نهفته است. در بسیاری از موارد، دو تجهیز از نظر ابعاد نزدیک به هم هستند اما ظرفیت انتقال حرارت، ضخامت صفحات، کیفیت استیل، نوع آب‌بندی، فشار طراحی و حتی کاربرد آن‌ها کاملاً متفاوت است. به همین دلیل، صرفاً مقایسه ابعاد یا ظاهر دستگاه نمی‌تواند معیار مناسبی برای مقایسه قیمت باشد. این موضوع نه‌تنها در مبدل حرارتی صفحه‌ای بلکه در مبدل حرارتی پوسته و لوله نیز صدق می‌کند؛ به‌طوری‌که دو مبدل با ابعاد مشابه ممکن است به دلیل تفاوت در جنس متریال، فشار کاری، تعداد پاس‌ها، سطح انتقال حرارت و استانداردهای ساخت، اختلاف قیمت قابل توجهی داشته باشند.

مهم‌ترین عوامل مؤثر بر قیمت عبارت‌اند از:

• ظرفیت انتقال حرارت (kW یا MW)

• تعداد صفحات

• ابعاد صفحات

• جنس صفحات (AISI 304، AISI 316L، تیتانیوم و ...)

• نوع واشر

• فشار طراحی

• دمای کاری

• نوع سیال

• ضریب انتقال حرارت موردنیاز

• برند و کشور سازنده

• قابلیت توسعه ظرفیت در آینده

• استانداردهای ساخت

در نتیجه، مقایسه قیمت بدون بررسی مشخصات فنی، معمولاً به انتخاب اشتباه منجر می‌شود.

بازار شادآباد؛ مرکز خرید مبدل حرارتی صنعتی

شادآباد به دلیل حضور شرکت‌های صنعتی، انبارهای تخصصی و تأمین‌کنندگان تجهیزات، یکی از مهم ترین مراکز خرید مبدل حرارتی در کشور محسوب می‌شود.

مزایای خرید از مجموعه‌های معتبر فعال در این بازار عبارت‌اند از:

• امکان بررسی حضوری تجهیزات

• دسترسی به مدل‌های مختلف

• دریافت مشاوره فنی

• مقایسه برندها

• خدمات پس از فروش

• تأمین قطعات یدکی

• تحویل سریع پروژه

با این حال، خرید صرفاً بر اساس کمترین قیمت، معمولاً باعث افزایش هزینه‌های تعمیرات، توقف خط تولید و کاهش راندمان سیستم می‌شود.

انواع مبدل حرارتی صفحه ای موجود در بازار

انتخاب صحیح نوع مبدل، اولین قدم برای خرید اقتصادی است.

بیشتر بخوانید: مبدل صفحه ای لحیمی برای پمپ حرارتی

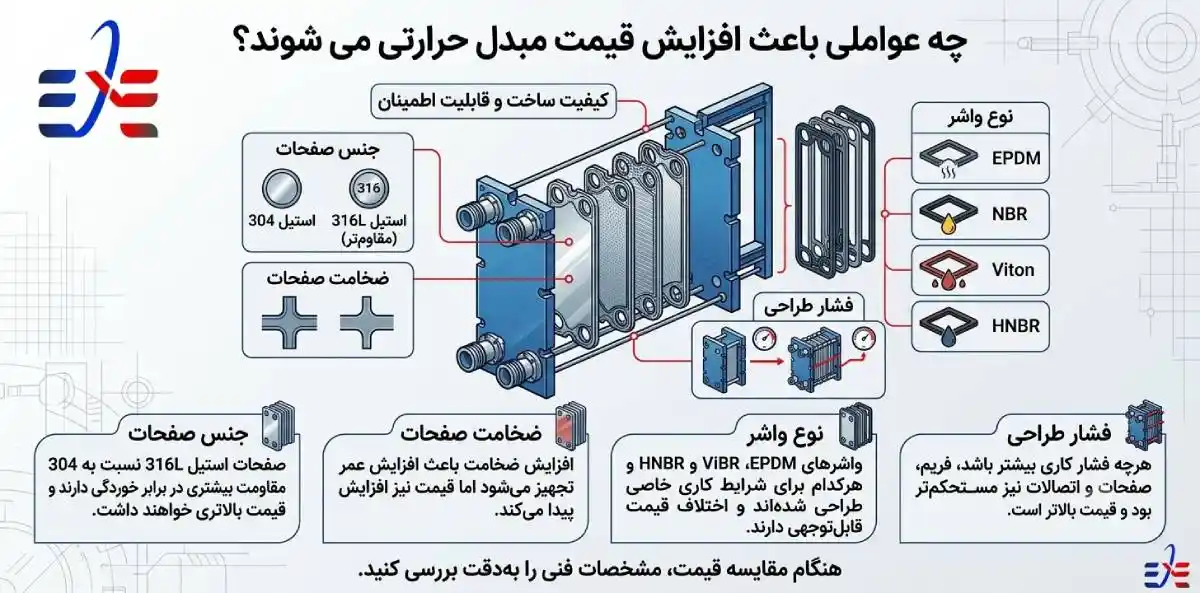

چه عواملی باعث افزایش قیمت مبدل حرارتی می شوند؟

گاهی افزایش قیمت یک مبدل حرارتی کاملاً منطقی است، زیرا این افزایش ناشی از بهبود کیفیت، دوام، راندمان و قابلیت اطمینان تجهیز است. به همین دلیل، هنگام مقایسه قیمت نباید تنها به ظاهر یا ابعاد دستگاه توجه کرد؛ بلکه باید مشخصات فنی آن نیز به‌دقت بررسی شود. این موضوع در مبدل حرارتی صفحه‌ای واشردار و همچنین مبدل حرارتی صفحه ای بریز (لحیمی) نیز کاملاً صادق است، زیرا تغییر در جنس صفحات، فشار طراحی یا کیفیت ساخت می‌تواند تأثیر مستقیمی بر قیمت نهایی داشته باشد.

به عنوان مثال:

جنس صفحات

صفحات استیل 316L نسبت به 304 مقاومت بیشتری در برابر خوردگی دارند و طبیعتاً قیمت بالاتری خواهند داشت.

ضخامت صفحات

افزایش ضخامت باعث افزایش عمر تجهیز می‌شود اما قیمت نیز افزایش پیدا می‌کند.

نوع واشر

واشرهای EPDM، NBR، Viton و HNBR هرکدام برای شرایط کاری خاصی طراحی شده‌اند و اختلاف قیمت قابل توجهی دارند.

فشار طراحی

هرچه فشار کاری بیشتر باشد، فریم، صفحات و اتصالات نیز مستحکم‌تر خواهند بود.

چگونه ظرفیت مبدل حرارتی صفحه ای بر قیمت تأثیر می‌گذارد؟

یکی از مهم‌ترین عوامل تعیین‌کننده قیمت، ظرفیت انتقال حرارت است.

هرچه ظرفیت بیشتر باشد:

• تعداد صفحات افزایش می‌یابد.

• ابعاد دستگاه بزرگ‌تر می‌شود.

• وزن تجهیز بیشتر می‌شود.

• مقدار استیل مصرفی افزایش پیدا می‌کند.

• قیمت نیز افزایش خواهد یافت.

به همین دلیل هیچ فروشنده حرفه‌ای بدون دریافت اطلاعات فرآیندی، قیمت قطعی ارائه نمی‌کند.

اطلاعات موردنیاز برای انتخاب مبدل مناسب

قبل از استعلام قیمت بهتر است اطلاعات زیر آماده باشد.

هرچه اطلاعات دقیق‌تر باشد، انتخاب تجهیز نیز دقیق‌تر خواهد بود.

فرمول محاسبه ظرفیت انتقال حرارت

یکی از اصلی‌ترین روابط مهندسی در انتخاب مبدل حرارتی، محاسبه بار حرارتی است.

نام فرمول:

Heat Duty (Q)

Q = m × Cp × ΔT
Q = ظرفیت انتقال حرارت (kW)

m = دبی جرمی (kg/s)

Cp = گرمای ویژه سیال (kJ/kg.K)

ΔT = اختلاف دما (°C)

این رابطه پایه تقریباً تمام نرم‌افزارهای انتخاب مبدل حرارتی است و نقش مستقیمی در تعیین ابعاد و قیمت تجهیز دارد.

فرمول سطح انتقال حرارت

پس از مشخص شدن ظرفیت، سطح انتقال حرارت موردنیاز محاسبه می‌شود.

نام فرمول:
Heat Transfer Area

A = Q / (U × LMTD)

A = سطح انتقال حرارت

Q = ظرفیت انتقال حرارت

U = ضریب کلی انتقال حرارت

LMTD = اختلاف دمای لگاریتمی

افزایش سطح انتقال حرارت معمولاً به معنای افزایش تعداد صفحات و در نتیجه افزایش قیمت خواهد بود.

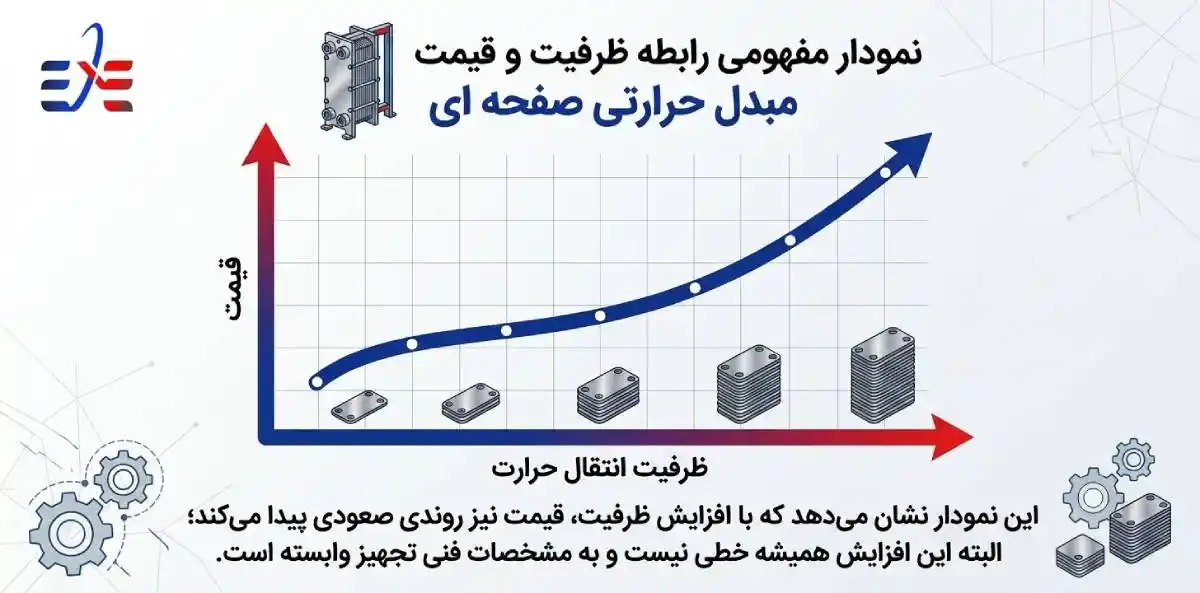

نمودار مفهومی رابطه ظرفیت و قیمت

این نمودار نشان می‌دهد که با افزایش ظرفیت، قیمت نیز روندی صعودی پیدا می‌کند؛ البته این افزایش همیشه خطی نیست و به مشخصات فنی تجهیز وابسته است.

چرا خرید مستقیم مبدل حرارتی صفحه ای از تولیدکننده اهمیت دارد؟

در بسیاری از پروژه‌ها، واسطه‌ها تنها نقش فروش را بر عهده دارند و اطلاعات فنی محدودی ارائه می‌کنند. اما خرید مستقیم از تولیدکننده یا مجموعه‌ای که تیم مهندسی فعال دارد، مزایای قابل توجهی ایجاد می‌کند.

از جمله:

• انتخاب دقیق ظرفیت

• جلوگیری از بیش‌سایز شدن تجهیز

• کاهش هزینه سرمایه‌گذاری

• امکان سفارشی‌سازی

• تأمین قطعات یدکی

• خدمات نصب و راه‌اندازی

• پشتیبانی فنی در زمان بهره‌برداری

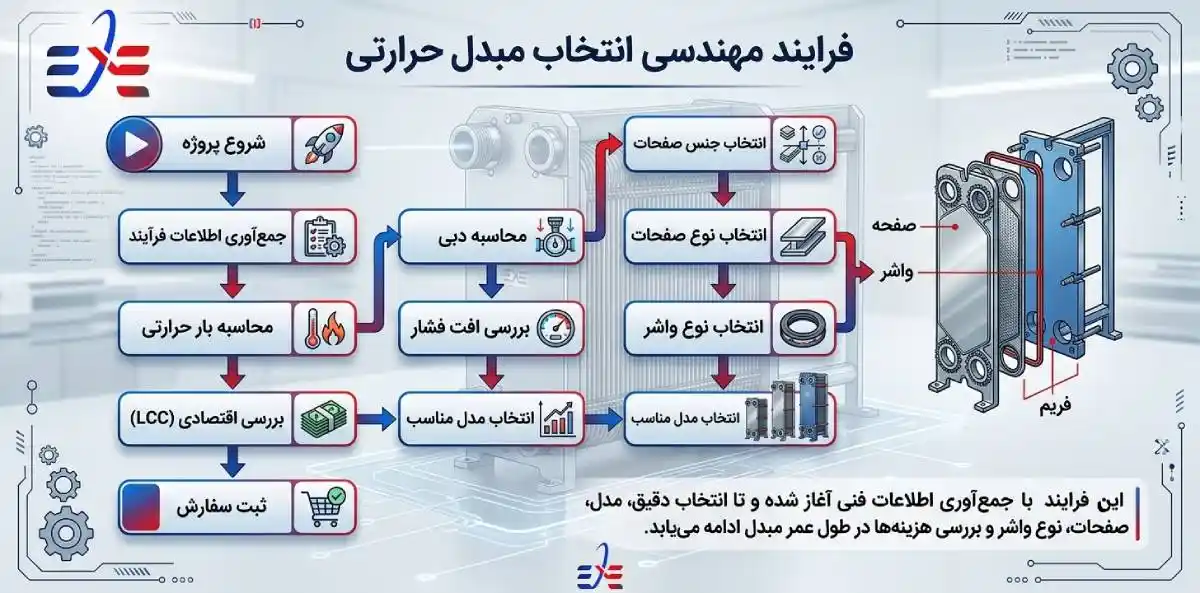

در اکسرلند، فرآیند انتخاب مبدل تنها بر اساس کاتالوگ انجام نمی‌شود؛ بلکه شرایط واقعی پروژه، نوع سیال، محدودیت‌های فضا، فشار کاری و اهداف بهره‌برداری نیز بررسی می‌شود تا تجهیزی انتخاب شود که در بلندمدت بهترین عملکرد و کمترین هزینه مالکیت را داشته باشد.قبل از خرید مبدل حرارتی صفحه ای باید پارامترهایی مانند نوع سیال، دمای ورودی و خروجی، فشار کاری، میزان دبی، جنس صفحات و شرایط بهره‌برداری به‌دقت بررسی شود. انتخاب صحیح مبدل تنها بر اساس قیمت اولیه نمی‌تواند تضمین‌کننده عملکرد مناسب باشد؛ زیرا طراحی نادرست ممکن است باعث کاهش راندمان، افزایش افت فشار و هزینه‌های تعمیرات شود. بررسی مشخصات فنی و انتخاب تجهیز متناسب با نیاز پروژه، باعث دستیابی به بهترین عملکرد حرارتی و اقتصادی خواهد شد.

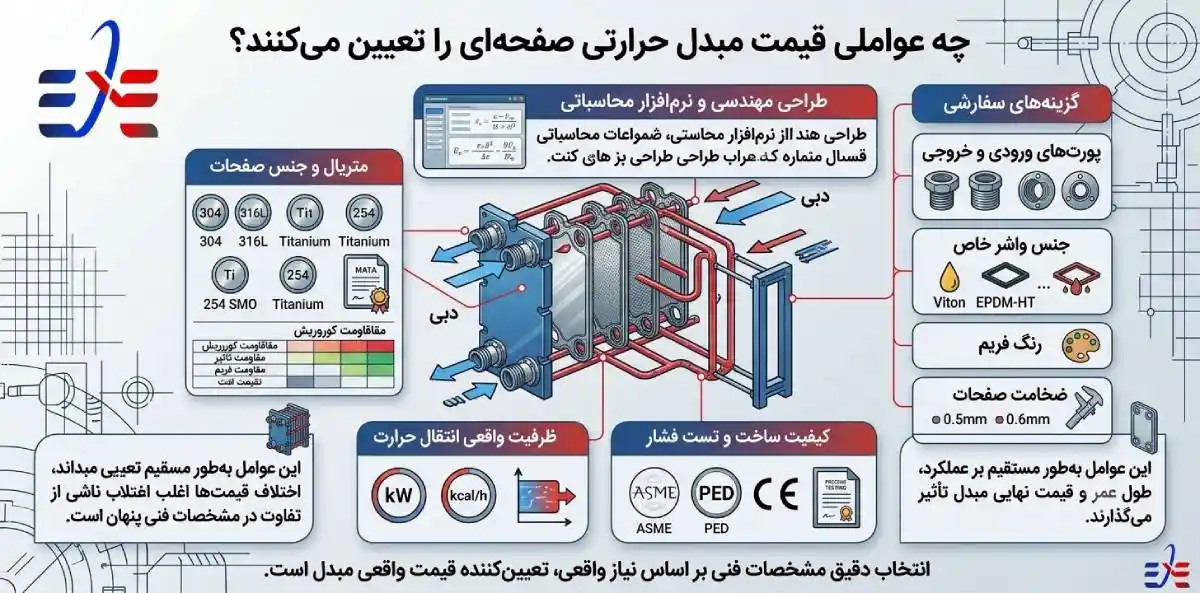

چه عواملی قیمت مبدل حرارتی صفحه ای را تعیین می‌کنند؟

اگر از چند فروشنده در بازار شادآباد استعلام قیمت بگیرید، احتمالاً با اختلاف قیمت‌های قابل توجهی روبه‌رو خواهید شد. این اختلاف همیشه به معنای گران فروشی یا ارزان فروشی نیست؛ بلکه در بیشتر موارد، ناشی از تفاوت در طراحی، متریال، ظرفیت واقعی و کیفیت ساخت تجهیزات است.

یک مبدل حرارتی صفحه‌ای باید متناسب با شرایط فرآیندی انتخاب شود. کوچک‌ترین تغییر در مشخصات طراحی می‌تواند قیمت نهایی را به شکل محسوسی تغییر دهد. به همین دلیل، مهندسان طراح هیچ‌گاه تنها بر اساس تعداد صفحات یا ابعاد دستگاه، درباره قیمت قضاوت نمی‌کنند.

مهم ترین پارامترهای مؤثر بر قیمت مبدل حرارتی صفحه‌ای

مشاهده می‌شود که بسیاری از عواملی که قیمت را افزایش می‌دهند، در واقع باعث افزایش طول عمر و کاهش هزینه‌های بهره‌برداری نیز می‌شوند.

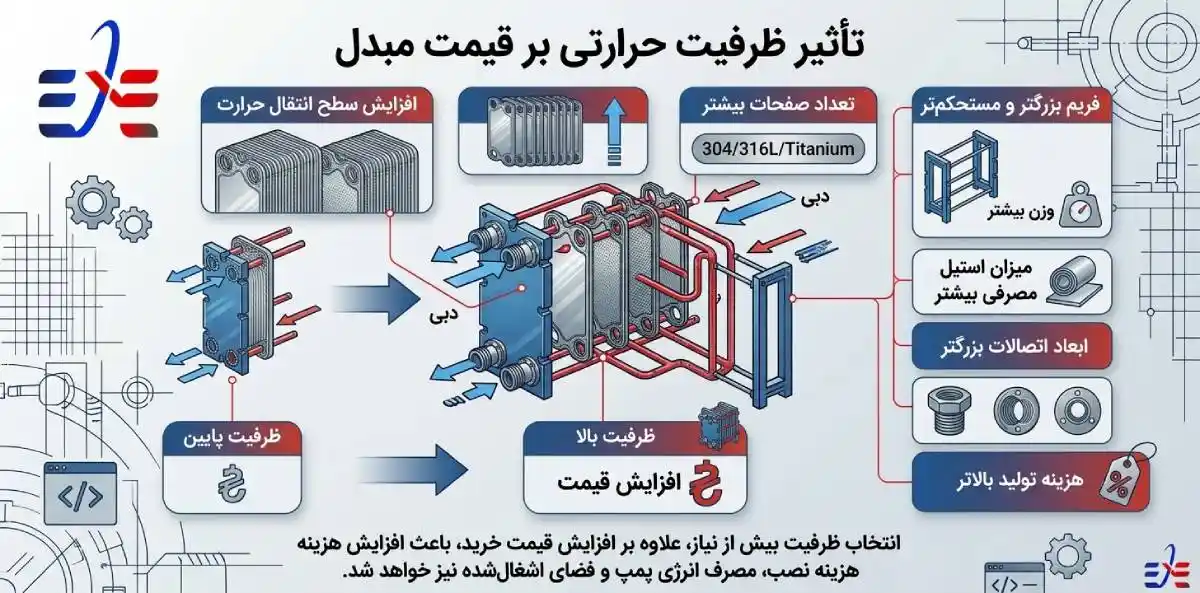

تأثیر ظرفیت حرارتی بر قیمت مبدل

بزرگ‌ترین عامل تعیین‌کننده قیمت، ظرفیت انتقال حرارت است.

هرچه ظرفیت موردنیاز بیشتر باشد، سطح انتقال حرارت نیز افزایش پیدا می‌کند. در نتیجه:

• تعداد صفحات افزایش پیدا می‌کند.

• فریم بزرگ‌تر می‌شود.

• وزن دستگاه افزایش می‌یابد.

• میزان استیل مصرفی بیشتر می‌شود.

• ابعاد اتصالات تغییر می‌کند.

• هزینه تولید افزایش پیدا می‌کند.

به همین دلیل، انتخاب ظرفیت بیش از نیاز پروژه، علاوه بر افزایش قیمت خرید، باعث افزایش هزینه نصب، مصرف انرژی پمپ و فضای اشغال‌شده نیز خواهد شد.

رابطه ظرفیت و هزینه سرمایه‌گذاری

نام فرمول:
Capital Cost Relationship

Capital Cost ∝ Heat Transfer Area

هزینه اولیه تقریباً متناسب با سطح انتقال حرارت افزایش پیدا می‌کند.

این رابطه نشان می‌دهد که طراحی بهینه، مستقیماً روی هزینه سرمایه‌گذاری اثر دارد.

تأثیر جنس صفحات بر قیمت

یکی از مهم‌ترین عوامل اختلاف قیمت میان مبدل‌های حرارتی، متریال صفحات است. انتخاب جنس مناسب صفحات باید بر اساس نوع سیال، دمای کاری، فشار، میزان کلرید و شرایط خوردگی انجام شود؛ زیرا استفاده از متریال نامناسب می‌تواند باعث کاهش عمر تجهیز و افزایش هزینه‌های تعمیر یا تعویض شود. این موضوع در سیستم‌های سرمایش و گرمایش، از جمله مدارهای مرتبط با هواساز، نیز اهمیت بالایی دارد؛ چراکه کیفیت مبدل حرارتی بر راندمان انتقال حرارت کل سیستم تأثیر مستقیم می‌گذارد.

جدول زیر متداول‌ترین متریال‌ها را نشان می‌دهد.

اگر سیال دارای کلرید بالا باشد، استفاده از صفحات 304 ممکن است در مدت کوتاهی باعث خوردگی شود و هزینه تعویض کل تجهیز را به پروژه تحمیل کند. در چنین شرایطی، سرمایه‌گذاری اولیه بیشتر برای صفحات مقاوم‌تر، از نظر اقتصادی کاملاً منطقی است.

انتخاب نوع واشر و تأثیر آن بر قیمت

واشرها تنها نقش آب‌بندی ندارند؛ بلکه محدوده دمایی و شیمیایی عملکرد مبدل را نیز تعیین می‌کنند.

انتخاب نادرست واشر ممکن است باعث نشتی، توقف خط تولید و افزایش هزینه تعمیرات شود.

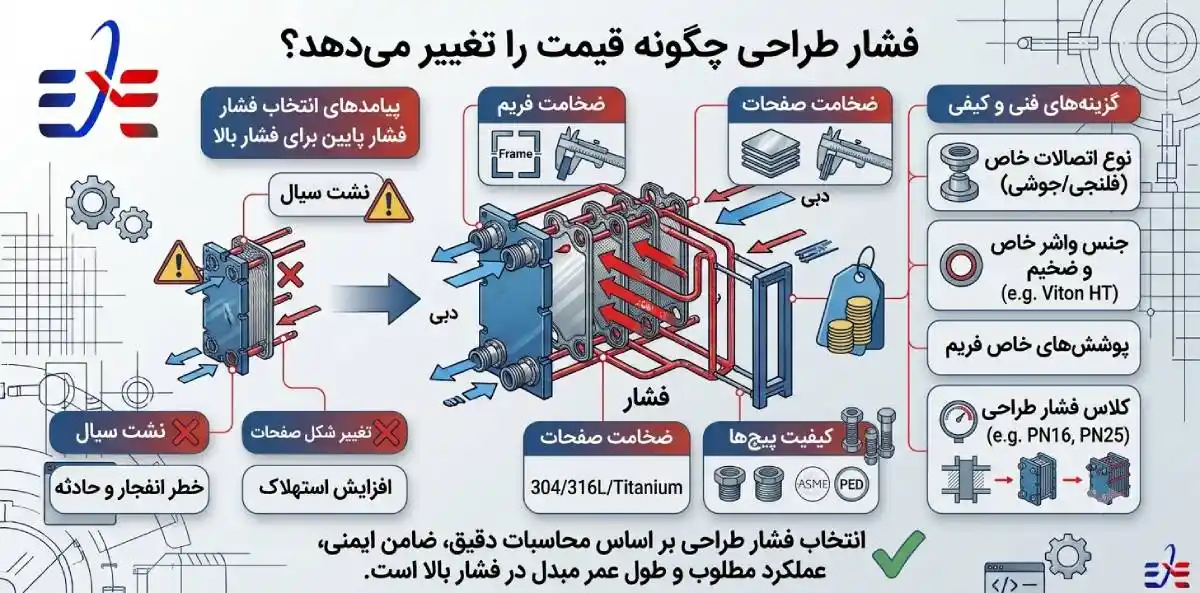

فشار طراحی چگونه قیمت را تغییر می‌دهد؟

هرچه فشار کاری سیستم بیشتر باشد، تمام اجزای مبدل باید مقاومت مکانیکی بیشتری داشته باشند.

این موضوع باعث افزایش موارد زیر می‌شود:

• ضخامت فریم

• ضخامت صفحات

• کیفیت پیچ‌ها

• کیفیت اتصالات

• آزمون‌های کنترل کیفیت

در نتیجه قیمت نهایی نیز افزایش پیدا می‌کند.

بیشتر بخوانید: مبدل حرارتی صفحه ای (Plate Heat Exchanger) چگونه کار می کند؟

اهمیت ضریب انتقال حرارت در انتخاب مبدل حرارتی صفحه ای

یکی از مهم‌ترین شاخص‌های طراحی، ضریب کلی انتقال حرارت است.

نام فرمول:
Overall Heat Transfer

Q = U × A × LMTD
Q = ظرفیت انتقال حرارت

U = ضریب انتقال حرارت

A = سطح انتقال حرارت

LMTD = اختلاف دمای لگاریتمی

افزایش ضریب انتقال حرارت می‌تواند باعث کاهش ابعاد مبدل شود، اما این موضوع به کیفیت صفحات، نوع شیارها و شرایط جریان سیال وابسته است.

محاسبه اختلاف دمای لگاریتمی (LMTD)

یکی از مهم‌ترین پارامترهای طراحی که مستقیماً بر قیمت و اندازه مبدل اثر می‌گذارد، اختلاف دمای لگاریتمی است.

نام فرمول:
Log Mean Temperature Difference


LMTD = (ΔT1 − ΔT2) / ln(ΔT1 / ΔT2)


ΔT1 = اختلاف دمای سمت ورودی

ΔT2 = اختلاف دمای سمت خروجی

هرچه مقدار LMTD کمتر باشد، برای انتقال همان مقدار انرژی، سطح انتقال حرارت بیشتری لازم است و این موضوع باعث افزایش تعداد صفحات و قیمت مبدل می‌شود.

بیشتر بخوانید: خوردگی در مبدل صفحه ای: چرا اتفاق می افتد و چطور جلوگیری کنیم؟

مقایسه هزینه اولیه با هزینه واقعی بهره برداری

یکی از رایج‌ترین اشتباهات خریداران، تصمیم‌گیری صرفاً بر اساس قیمت خرید است.

در حالی که بخش قابل توجهی از هزینه‌های یک مبدل حرارتی، پس از نصب ایجاد می‌شود.

به همین دلیل، مهندسان معمولاً هزینه چرخه عمر (Life Cycle Cost) را معیار اصلی تصمیم‌گیری قرار می‌دهند.

فرمول محاسبه هزینه چرخه عمر (LCC)

نام فرمول:
Life Cycle Cost


LCC = CAPEX + OPEX + Maintenance + Downtime + Replacement
CAPEX = هزینه خرید

OPEX = هزینه بهره‌برداری

Maintenance = هزینه تعمیرات

Downtime = هزینه توقف تولید

Replacement = هزینه تعویض

هرچه راندمان مبدل بالاتر باشد، مقدار OPEX در طول سال‌های بهره‌برداری کاهش پیدا می‌کند و سرمایه‌گذاری اولیه در مدت زمان کوتاه‌تری جبران می‌شود.

بیشتر بخوانید: تفاوت مبدل صفحه ای گسکت دار و لحیمی؛ کدام انتخاب بهتری است؟

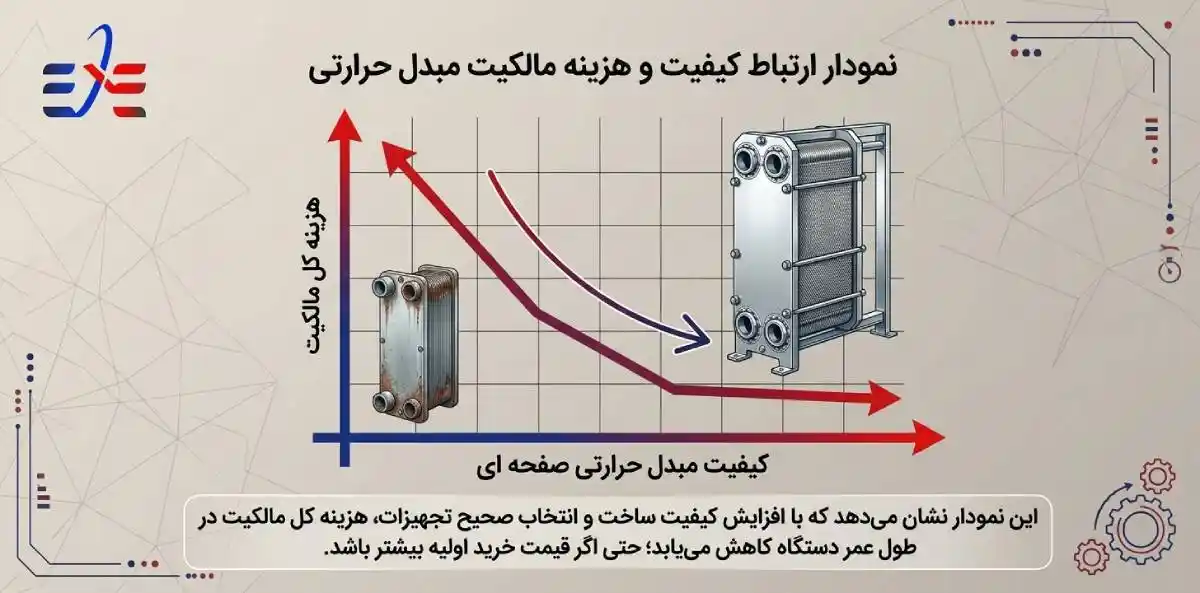

نمودار ارتباط کیفیت و هزینه مالکیت

این نمودار نشان می‌دهد که با افزایش کیفیت ساخت و انتخاب صحیح تجهیزات، هزینه کل مالکیت در طول عمر دستگاه کاهش می‌یابد؛ حتی اگر قیمت خرید اولیه بیشتر باشد.

آیا خرید ارزان تر همیشه انتخاب بهتری است؟

در پروژه‌های صنعتی، پاسخ این سؤال معمولاً منفی است.

یک مبدل ارزان‌قیمت ممکن است در ابتدا هزینه سرمایه‌گذاری را کاهش دهد، اما اگر طراحی آن متناسب با شرایط فرآیندی نباشد، مشکلاتی مانند موارد زیر ایجاد خواهد شد:

• افزایش افت فشار

• کاهش راندمان انتقال حرارت

• مصرف بیشتر انرژی پمپ

• رسوب‌گیری سریع‌تر

• افزایش دفعات شست‌وشو

• کاهش عمر صفحات و واشرها

• توقف‌های ناخواسته خط تولید

در مقابل، انتخاب تجهیز بر پایه محاسبات مهندسی، بررسی دقیق شرایط کاری و کیفیت ساخت، اگرچه ممکن است هزینه اولیه بیشتری داشته باشد، اما در بلندمدت باعث کاهش مصرف انرژی، افزایش راندمان، کاهش هزینه های تعمیر و نگهداری و افزایش قابلیت اطمینان سیستم خواهد شد. این موضوع در مبدل حرارتی چیلر اهمیت دوچندانی دارد، زیرا انتخاب صحیح مبدل می‌تواند ظرفیت برودتی موردنیاز را با بیشترین بازده تأمین کرده و عمر مفید چیلر و سایر تجهیزات مرتبط را نیز افزایش دهد.

نکات کلیدی هنگام استعلام قیمت از بازار شادآباد

برای دریافت یک قیمت دقیق و قابل مقایسه، بهتر است هنگام استعلام، اطلاعات زیر را در اختیار تأمین‌کننده قرار دهید:

• نوع سیال در هر مدار

• دبی هر سیال

• دمای ورودی و خروجی هر مدار

• فشار کاری و فشار طراحی

• افت فشار مجاز

• ظرفیت حرارتی موردنیاز

• فضای نصب

• جنس موردنیاز صفحات و واشر

• استانداردهای پروژه (در صورت وجود)

هرچه این اطلاعات کامل‌تر و دقیق‌تر باشد، احتمال انتخاب مبدل مناسب بیشتر خواهد بود و از خرید تجهیزی با ظرفیت کمتر یا بیشتر از نیاز واقعی جلوگیری می‌شود. علاوه بر این، در پروژه‌هایی که مبدل به عنوان اواپراتور چیلر مورد استفاده قرار می‌گیرد، ارائه اطلاعات دقیق به سازنده یا تأمین‌کننده باعث می‌شود تجهیز انتخاب شده با شرایط واقعی بهره برداری کاملاً منطبق بوده و از بروز مشکلاتی مانند افت راندمان، یخ زدگی، افزایش مصرف انرژی و کاهش عمر مفید سیستم جلوگیری شود.

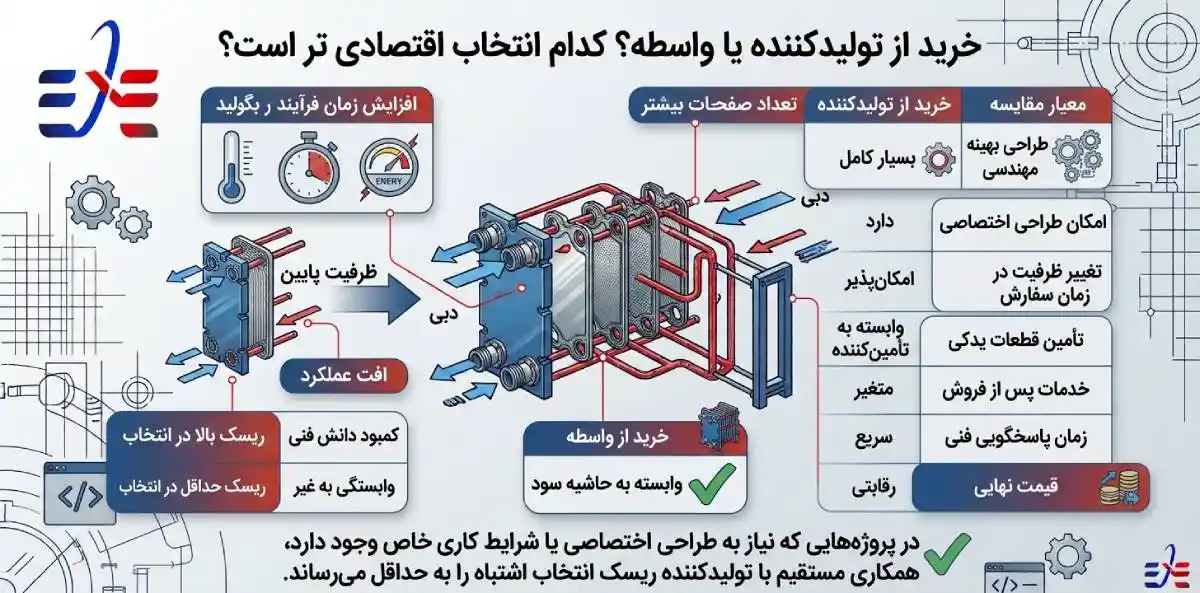

خرید از تولیدکننده یا واسطه؟ کدام انتخاب اقتصادی تر است؟

یکی از پرسش‌های رایج در بازار شادآباد این است که آیا خرید مستقیم از تولیدکننده مزیت محسوسی نسبت به خرید از فروشندگان واسطه دارد؟

پاسخ این سؤال به نوع پروژه بستگی دارد، اما در پروژه‌های صنعتی و تأسیساتی، خرید از مجموعه‌ای که علاوه بر تأمین تجهیزات، دانش فنی طراحی نیز در اختیار دارد، معمولاً ارزش بیشتری ایجاد می‌کند.

در پروژه‌هایی که نیاز به طراحی اختصاصی یا شرایط کاری خاص وجود دارد، همکاری با تولیدکننده یا مجموعه‌ای مانند اکسرلند که خدمات مهندسی نیز ارائه می‌دهد، ریسک انتخاب اشتباه را به حداقل می‌رساند.

چه اطلاعاتی قبل از استعلام قیمت باید آماده باشد؟

یکی از دلایل دریافت قیمت‌های متفاوت، ارسال اطلاعات ناقص برای فروشندگان است. اگر تنها ظرفیت تقریبی یا ابعاد موردنظر اعلام شود، انتخاب انجام‌شده ممکن است با شرایط واقعی پروژه مطابقت نداشته باشد.

جدول زیر اطلاعات ضروری برای انتخاب دقیق را نشان می‌دهد.

هرچه اطلاعات کامل‌تر باشد، احتمال انتخاب مبدل مناسب بیشتر خواهد بود.

بیشتر بخوانید: مزایا و معایب مبدل حرارتی صفحه ای واشردار

مقایسه مبدل حرارتی صفحه ای واشردار و بریز

یکی از تصمیم‌های مهم هنگام خرید، انتخاب نوع مبدل است. هر دو نوع دارای مزایا و محدودیت‌های خاص خود هستند و انتخاب آن‌ها باید بر اساس شرایط فرآیندی انجام شود.

در پروژه‌هایی که کیفیت آب مناسب نیست یا احتمال رسوب‌گذاری وجود دارد، مبدل‌های واشردار معمولاً انتخاب منطقی‌تری هستند، زیرا امکان باز کردن و شست‌وشوی صفحات را فراهم می‌کنند.

چگونه از بیش سایز شدن مبدل حرارتی صفحه ای جلوگیری کنیم؟

یکی از اشتباهات رایج، انتخاب مبدلی با ظرفیت بسیار بالاتر از نیاز واقعی است. تصور برخی خریداران این است که ظرفیت بیشتر، عملکرد بهتری ایجاد می‌کند؛ در حالی که این تصمیم می‌تواند پیامدهای منفی داشته باشد.

نتایج بیش‌سایز شدن مبدل:

• افزایش هزینه خرید

• افزایش حجم سیال داخل سیستم

• افزایش فضای نصب

• کاهش سرعت جریان

• افزایش احتمال رسوب‌گذاری

• کاهش راندمان در بارهای جزئی

هدف مهندسی، انتخاب بزرگ ترین مبدل نیست؛ بلکه انتخاب تجهیزی است که در محدوده عملکرد واقعی پروژه، بیشترین راندمان، کمترین افت انرژی و بهترین بازده اقتصادی را ارائه دهد. به همین دلیل، چه در انتخاب مبدل حرارتی لوله ای و چه سایر انواع مبدل‌های حرارتی، انجام محاسبات دقیق ظرفیت، بررسی دبی، اختلاف دما، افت فشار و شرایط کاری سیستم، مهم‌ترین عامل برای جلوگیری از بیش‌سایز شدن و دستیابی به عملکرد بهینه خواهد بود.

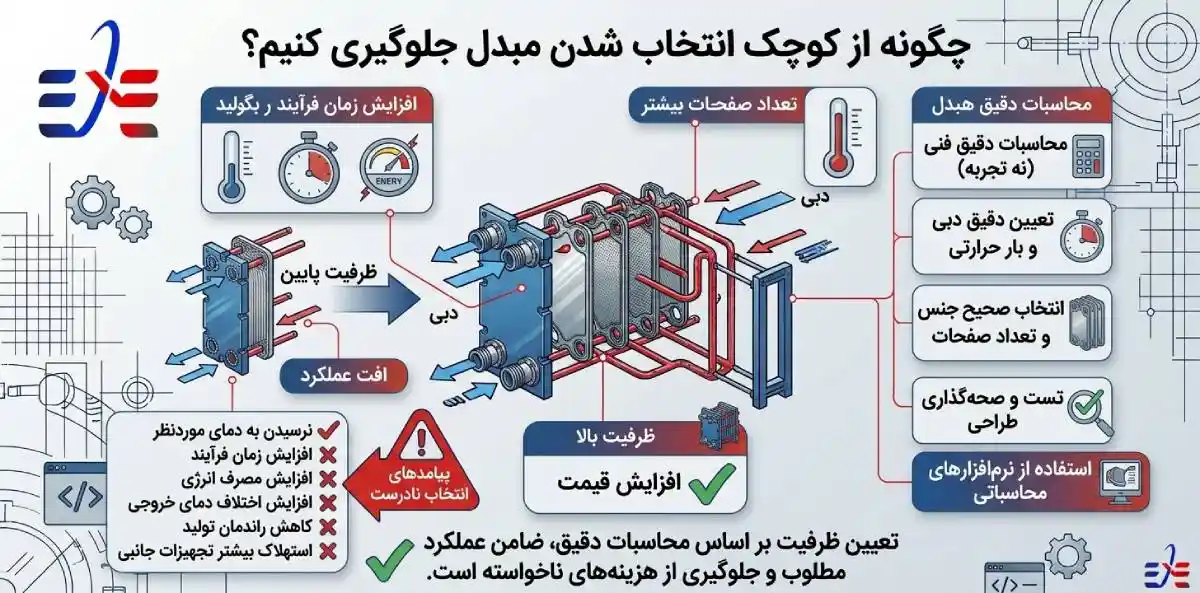

چگونه از کوچک انتخاب شدن مبدل جلوگیری کنیم؟

در مقابل، انتخاب مبدلی با ظرفیت کمتر از نیاز نیز مشکلات متعددی ایجاد می‌کند.

مهم‌ترین پیامدها عبارت‌اند از:

• نرسیدن به دمای موردنظر

• افزایش زمان فرآیند

• افزایش مصرف انرژی

• افزایش اختلاف دمای خروجی

• کاهش راندمان تولید

• استهلاک بیشتر تجهیزات جانبی

به همین دلیل، ظرفیت باید بر اساس محاسبات دقیق تعیین شود، نه بر اساس تجربه یا مقایسه ظاهری.

فرمول محاسبه راندمان حرارتی مبدل

یکی از شاخص‌های مهم برای ارزیابی عملکرد مبدل، راندمان انتقال حرارت است.

نام فرمول:
Thermal Effectiveness


ε = Qactual / Qmaximum
ε = راندمان حرارتی

Qactual = ظرفیت واقعی انتقال حرارت

Qmaximum = حداکثر ظرفیت انتقال حرارت

هرچه مقدار ε به عدد 1 نزدیک‌تر باشد، عملکرد مبدل به شرایط ایده‌آل نزدیک‌تر است.

بیشتر بخوانید: مبدل حرارتی صفحه ای بریز (لحیمی) چیست؟

فرمول محاسبه نرخ جریان جرمی

در بسیاری از پروژه‌ها، دبی حجمی اندازه‌گیری می‌شود، اما برای طراحی مبدل به دبی جرمی نیاز داریم.

نام فرمول:
Mass Flow Rate

m = ρ × V
m = دبی جرمی

ρ = چگالی سیال

V = دبی حجمی

این رابطه یکی از پایه‌ای‌ترین فرمول‌های طراحی سیستم‌های انتقال حرارت محسوب می‌شود.

چرا افت فشار اهمیت زیادی دارد؟

بسیاری از خریداران هنگام انتخاب مبدل حرارتی، تنها ظرفیت انتقال حرارت را بررسی می‌کنند؛ در حالی که افت فشار یکی از مهم‌ترین پارامترهای طراحی است و تأثیر مستقیمی بر مصرف انرژی، عملکرد سیستم و هزینه‌های بهره‌برداری دارد. انتخاب مبدلی با راندمان حرارتی بالا اما افت فشار نامناسب، می‌تواند هزینه‌های عملیاتی پروژه را در طول سال‌ها به‌طور قابل توجهی افزایش دهد. این موضوع به‌ویژه در کندانسور چیلر اهمیت ویژه‌ای دارد، زیرا افزایش افت فشار در مدار کندانسور باعث افزایش بار کاری پمپ‌های گردش آب، کاهش راندمان دفع حرارت و در نهایت افزایش مصرف انرژی کل چیلر می‌شود.

افزایش افت فشار باعث می‌شود:

• توان مصرفی پمپ افزایش یابد.

• هزینه برق بیشتر شود.

• استهلاک پمپ افزایش پیدا کند.

• احتمال کاویتاسیون بیشتر شود.

• هزینه نگهداری سیستم افزایش یابد.

به همین دلیل، طراحی مبدل باید به گونه‌ای باشد که تعادل مناسبی بین انتقال حرارت و افت فشار برقرار شود.

رابطه افت فشار و مصرف انرژی

نام فرمول:
Pump Power

P = (Q × ΔP) / η

P = توان پمپ

Q = دبی

ΔP = افت فشار

η = راندمان پمپ

کاهش افت فشار، در بسیاری از پروژه‌ها باعث صرفه‌جویی قابل توجه در هزینه برق طی سال‌های بهره‌برداری می‌شود.

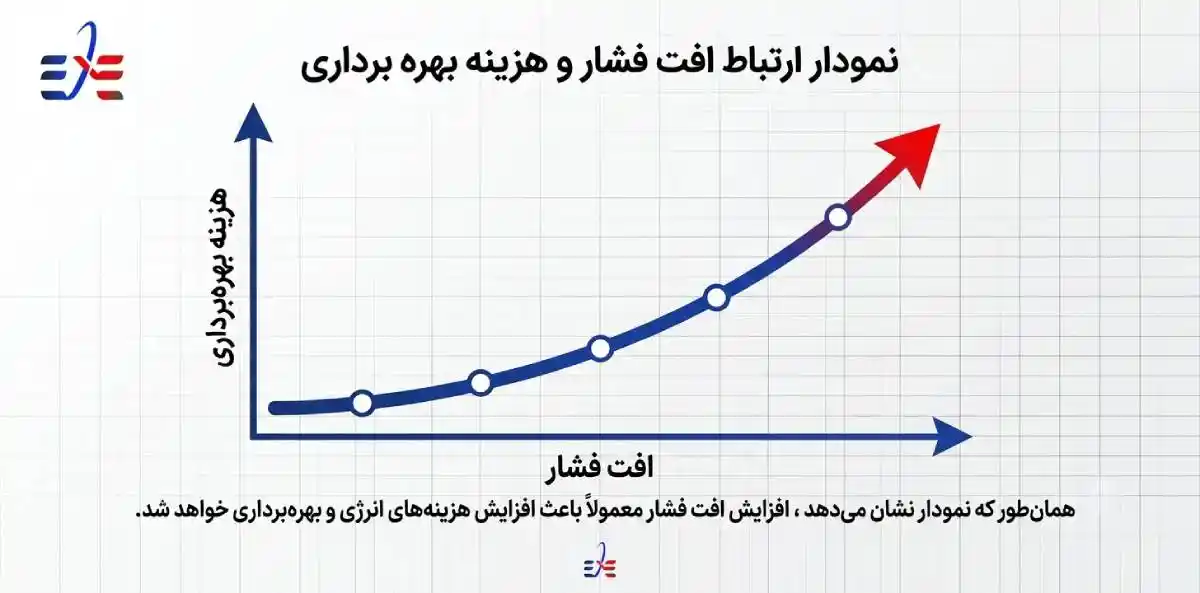

نمودار ارتباط افت فشار و هزینه بهره برداری

همان‌طور که نمودار نشان می‌دهد، افزایش افت فشار معمولاً باعث افزایش هزینه‌های انرژی و بهره‌برداری خواهد شد.

انتخاب مبدل بر اساس نوع صنعت

هر صنعت شرایط فرآیندی خاص خود را دارد و نمی‌توان یک مبدل را برای همه کاربردها مناسب دانست.

اشتباهات رایج هنگام خرید مبدل حرارتی صفحه ای

در بررسی پروژه‌های مختلف، چند اشتباه بیشتر از سایر موارد مشاهده می‌شود:

1. انتخاب صرفاً بر اساس کمترین قیمت.

2. نادیده گرفتن کیفیت آب و احتمال رسوب.

3. انتخاب جنس نامناسب صفحات.

4. بی‌توجهی به افت فشار مجاز.

5. در نظر نگرفتن امکان توسعه ظرفیت در آینده.

6. انتخاب واشر نامناسب برای دمای کاری.

7. استفاده از اطلاعات تقریبی به جای داده‌های واقعی فرآیند.

8. خرید بدون بررسی خدمات پس از فروش و تأمین قطعات.

هر یک از این موارد می‌تواند در آینده هزینه‌های قابل توجهی به پروژه تحمیل کند.

بیشتر بخوانید: تاثیر مبدل صفحه ای بر کاهش ردپای کربن و مصرف انرژی پایدار

چک لیست مهندسی قبل از خرید مبدل حرارتی صفحه ای

پیش از نهایی کردن سفارش، بهتر است موارد زیر بررسی شوند:

تکمیل این چک‌لیست پیش از خرید، احتمال انتخاب نادرست را به میزان قابل توجهی کاهش می‌دهد.

چگونه بهترین مبدل حرارتی صفحه ای را از بازار شادآباد انتخاب کنیم؟

اگر تا این بخش از مقاله همراه ما بوده‌اید، احتمالاً متوجه شده‌اید که انتخاب مبدل حرارتی صفحه ای، تنها به بررسی قیمت ختم نمی‌شود. در پروژه‌های صنعتی، تجهیزی ارزش خرید دارد که بتواند در کنار راندمان مناسب، هزینه‌های بهره‌برداری، مصرف انرژی، تعمیرات و توقف خط تولید را نیز کاهش دهد.

یک خرید هوشمندانه زمانی اتفاق می‌افتد که قیمت، کیفیت ساخت، طراحی حرارتی، خدمات پس از فروش، تأمین قطعات یدکی و تجربه تأمین‌کننده به‌صورت هم‌زمان ارزیابی شوند.

در اکسرلند، پیشنهاد مبدل حرارتی تنها بر اساس ظرفیت اسمی انجام نمی‌شود؛ بلکه اطلاعات فرآیندی پروژه، شرایط بهره‌برداری، محدودیت‌های نصب و اهداف اقتصادی مشتری نیز بررسی می‌شوند تا مناسب‌ترین گزینه انتخاب شود.

چک لیست نهایی قبل از خرید مبدل حرارتی صفحه ای

پیش از ثبت سفارش، این موارد را بررسی کنید:

هرچه تعداد پاسخ‌های مثبت بیشتر باشد، احتمال انتخاب صحیح نیز افزایش خواهد یافت.

بیشتر بخوانید: صدای غیرعادی یا لرزش مبدل صفحه ای نشانه چیست؟

فرآیند مهندسی انتخاب مبدل حرارتی

فرمول محاسبه راندمان انرژی سیستم

نام فرمول:
Energy Efficiency
η = Useful Energy / Input Energy × 100

که در آن:

• η = راندمان سیستم
• Useful Energy = انرژی مفید انتقال‌یافته
• Input Energy = انرژی مصرفی

فرمول محاسبه درصد کاهش راندمان

نام فرمول:
Performance Loss
Performance Loss (%) =
[(Qdesign − Qactual) / Qdesign] × 100

اگر این عدد به‌مرور افزایش پیدا کند، معمولاً نشان‌دهنده رسوب‌گذاری، گرفتگی صفحات یا کاهش کیفیت انتقال حرارت است.

بیشتر بخوانید: تفاوت رسوب سخت و نرم در مبدل صفحه ای و روش برخورد با هرکدام

فرمول محاسبه صرفه جویی انرژی

نام فرمول:
Energy Saving
Energy Saved =
Energy Before − Energy After

این رابطه در پروژه‌های بهینه‌سازی انرژی برای بررسی بازگشت سرمایه کاربرد فراوانی دارد.

مهم ترین توصیه های مهندسان اکسرلند

• قیمت را بدون بررسی مشخصات فنی مقایسه نکنید.
• ظرفیت را دقیق محاسبه کنید.
• کیفیت آب سیستم را بررسی کنید.
• افت فشار را نادیده نگیرید.
• از انتخاب بیش از حد بزرگ یا کوچک خودداری کنید.
• فقط از تأمین‌کنندگان دارای پشتیبانی فنی خرید کنید.
• برنامه شست‌وشوی دوره‌ای تهیه کنید.
• کیفیت واشرها را بررسی کنید.
• به استانداردهای ساخت توجه داشته باشید.
• هزینه چرخه عمر را ملاک تصمیم قرار دهید، نه فقط قیمت اولیه.

سوالات متداول درباره خرید مبدل حرارتی صفحه ای از بازار شادآباد(FAQ)
