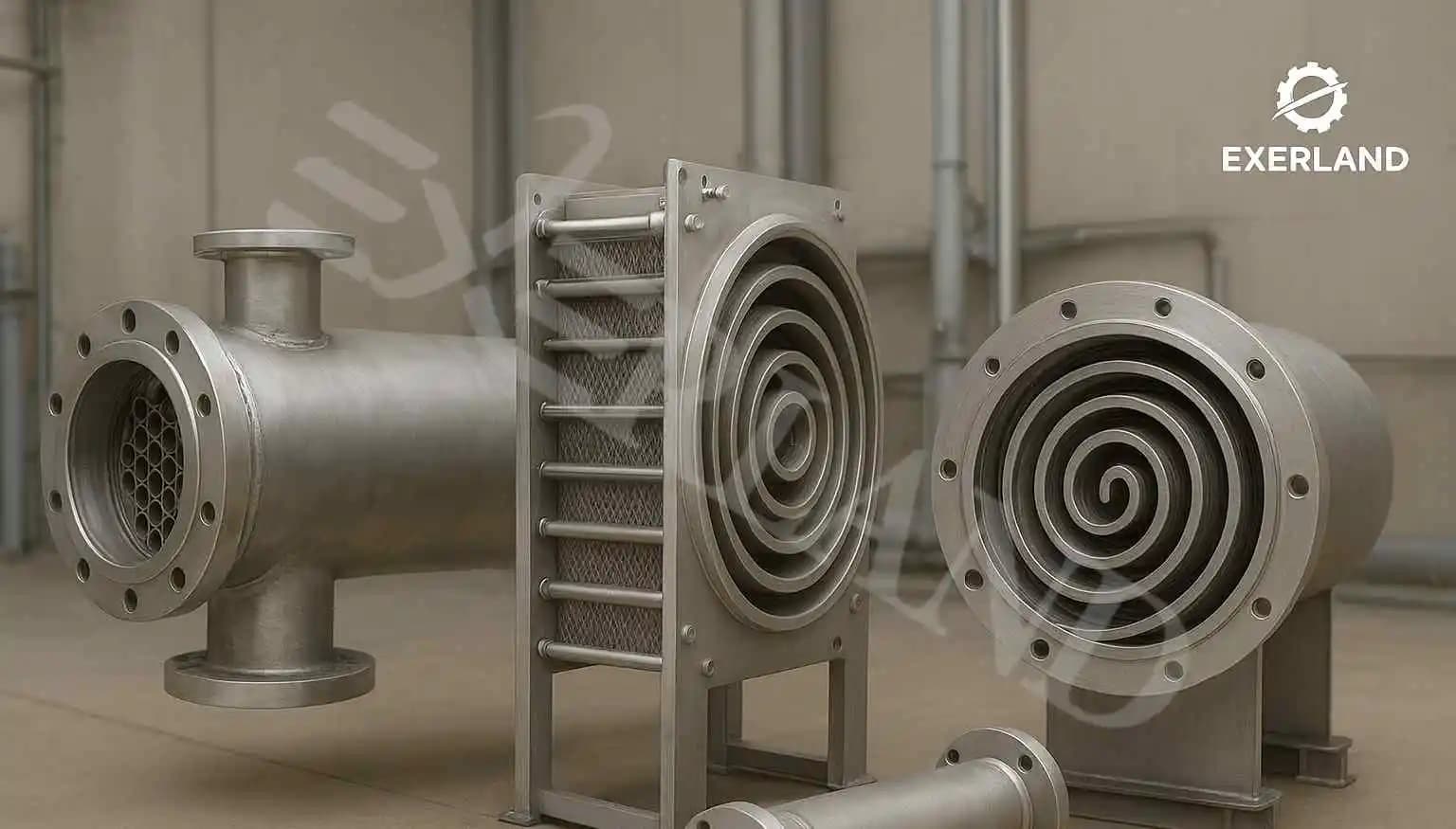

مبدل های حرارتی صنعتی چگونه کار می کنند و چه انواعی دارند و چگونه انتخاب و خرید آن ها انجام می شود؟

اهمیت مبدل‌های حرارتی صنعتی در صنعت امروز

مبدل‌های حرارتی صنعتی (Industrial Heat Exchangers) از مهم‌ترین تجهیزات در سیستم‌های فرآیندی محسوب می‌شوند که وظیفه آن‌ها انتقال انرژی حرارتی بین دو سیال بدون تماس مستقیم است. این تجهیزات در صنایع نفت و گاز، پتروشیمی، نیروگاه‌ها، صنایع غذایی، دارویی و سیستم‌های تهویه مطبوع (HVAC) نقش حیاتی دارند.

در واقع، هرجا که نیاز به کنترل دما، بازیافت انرژی یا افزایش راندمان حرارتی وجود داشته باشد، مبدل حرارتی به عنوان یک عنصر کلیدی وارد مدار می‌شود.در پروژه‌های صنعتی با بار برودتی بالا، استفاده از چیلر تراکمی آب خنک اسکرو در کنار مبدل‌های حرارتی، پایداری دمای سیال را تضمین می‌کند. این چیلرها به دلیل راندمان بالا و عملکرد پایدار در شرایط کاری سنگین، انتخابی مناسب برای کارخانه‌ها، پالایشگاه‌ها و مجتمع‌های صنعتی به شمار می‌روند.

هدف اصلی استفاده از این تجهیزات:

• کاهش مصرف انرژی
• افزایش بهره‌وری سیستم
• کنترل دقیق دما در فرآیندها
• جلوگیری از اتلاف حرارت

اصول عملکرد مبدل‌های حرارتی صنعتی

مبنای عملکرد مبدل حرارتی بر اساس انتقال انرژی از سیال گرم به سیال سرد است. این انتقال از طریق یک دیواره جداکننده انجام می‌شود، بدون اینکه دو سیال با هم مخلوط شوند.

سه مکانیزم اصلی انتقال حرارت عبارت‌اند از:

• هدایت حرارتی (Conduction)
• جابجایی یا همرفت (Convection)
• تابش حرارتی (Radiation) – در کاربردهای خاص

در طراحی صنعتی، دو مکانیزم اول بیشترین اهمیت را دارند.در سیستم هایی که بار سرمایشی به‌صورت متغیر تغییر می‌کند، چیلر تراکمی آب خنک اسکرو اینورتر با تنظیم هوشمند دور کمپرسور، مصرف انرژی را کاهش داده و شرایط مناسبی برای عملکرد بهینه مبدل‌های حرارتی فراهم می‌کند.

معادله اصلی انتقال حرارت در مبدل‌ها

یکی از مهم‌ترین روابط مهندسی در طراحی مبدل‌های حرارتی، رابطه انتقال حرارت کلی است:

نام فرمول: نرخ انتقال حرارت در مبدل حرارتی

که در آن:

• Q = نرخ انتقال حرارت (وات)
• U = ضریب کلی انتقال حرارت (W/m².K)
• A = سطح انتقال حرارت (متر مربع)
• ΔTlm = اختلاف دمای میانگین لگاریتمی

این رابطه اساس طراحی تمام مبدل های حرارتی صنعتی است.

اگر فضای نصب محدود بوده و در عین حال راندمان انتقال حرارت اهمیت بالایی داشته باشد، خرید مبدل حرارتی صفحه ای بریز - لحیمی می‌تواند گزینه‌ای مناسب باشد. این مبدل‌ها با ابعاد فشرده و بازده حرارتی بالا، در سیستم‌های برودتی، گرمایشی و تهویه مطبوع کاربرد فراوانی دارند.

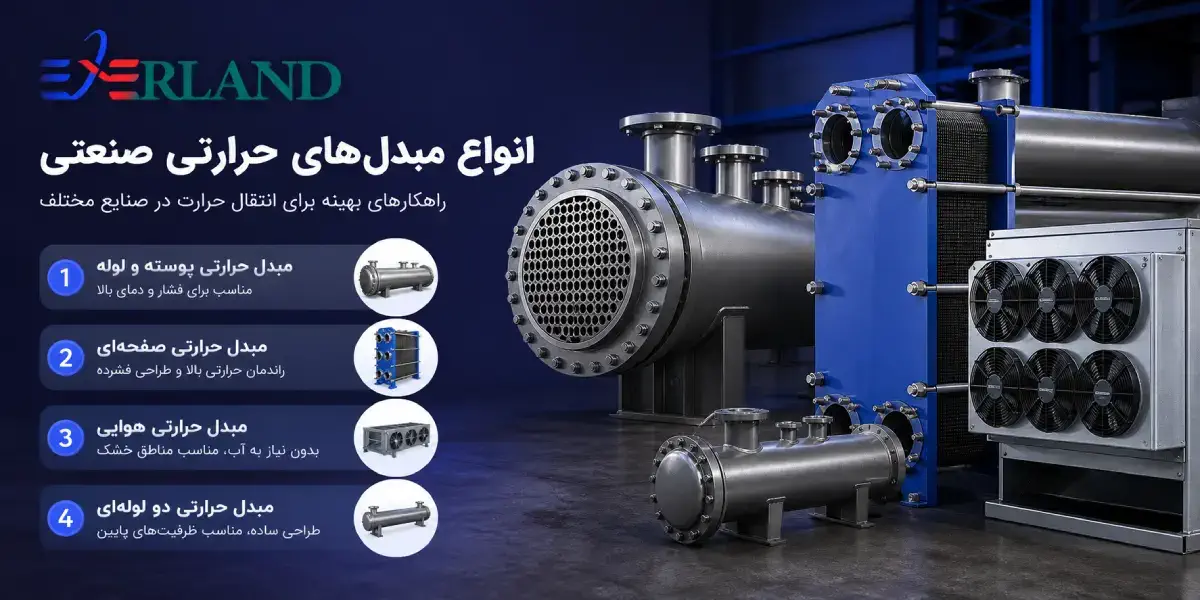

انواع مبدل‌های حرارتی صنعتی

مبدل های حرارتی بر اساس ساختار، کاربرد و نحوه جریان سیالات به چند دسته اصلی تقسیم می‌شوند:

1. مبدل حرارتی پوسته و لوله (Shell & Tube)

این نوع یکی از پرکاربردترین مبدل‌ها در صنایع سنگین است.

ویژگی‌ها:

• مناسب برای فشار و دمای بالا
• قابلیت استفاده در سیالات خورنده
• تعمیر و نگهداری آسان
• طول عمر بالا

کاربردها:

• پالایشگاه‌ها
• پتروشیمی
• نیروگاه‌ها

2. مبدل حرارتی صفحه ای (Plate Heat Exchanger)

در این نوع، انتقال حرارت از طریق صفحات نازک فلزی انجام می‌شود.

مزایا:

• راندمان حرارتی بسیار بالا
• ابعاد کوچک
• مصرف انرژی کمتر

معایب:

• محدودیت در فشار بالا
• حساس به گرفتگی

کاربردها:

• صنایع غذایی
• لبنیات
• داروسازی

3. مبدل هوایی (Air Cooled Heat Exchanger)

در این سیستم، هوا به عنوان سیال خنک‌کننده استفاده می‌شود.

مزایا:

• عدم نیاز به آب
• مناسب مناطق خشک
• کاهش هزینه‌های مصرفی

کاربردها:

• نیروگاه‌ها
• صنایع نفتی در مناطق کم‌آب

4. مبدل دو لوله ای (Double Pipe Heat Exchanger)

ساده‌ترین نوع مبدل حرارتی که از دو لوله تو در تو تشکیل شده است.

ویژگی‌ها:

• طراحی ساده
• مناسب ظرفیت‌های پایین
• هزینه ساخت کم

جدول مقایسه انواع مبدل های حرارتی

بیشتر بخوانید: کاربردهای صنعتی و نکات طراحی کلیدی مبدل حرارتی بخار پیشرو در سیستم های فرآیندی

پارامترهای مهم در انتخاب مبدل حرارتی

انتخاب یک مبدل حرارتی مناسب به عوامل متعددی بستگی دارد:

• نوع سیال (خورنده یا غیرخورنده)
• دمای ورود و خروج سیال
• فشار کاری سیستم
• میزان دبی جرمی
• محدودیت‌های فضایی
• هزینه اولیه و هزینه نگهداری

فرمول‌های مهم در طراحی مبدل حرارتی

1. عدد رینولدز (Reynolds Number)

نام فرمول: عدد رینولدز

این عدد مشخص می‌کند جریان سیال آرام است یا آشفته.

2. راندمان مبدل حرارتی

نام فرمول: راندمان حرارتی

3. اختلاف دمای میانگین لگاریتمی

نام فرمول: ΔTlm

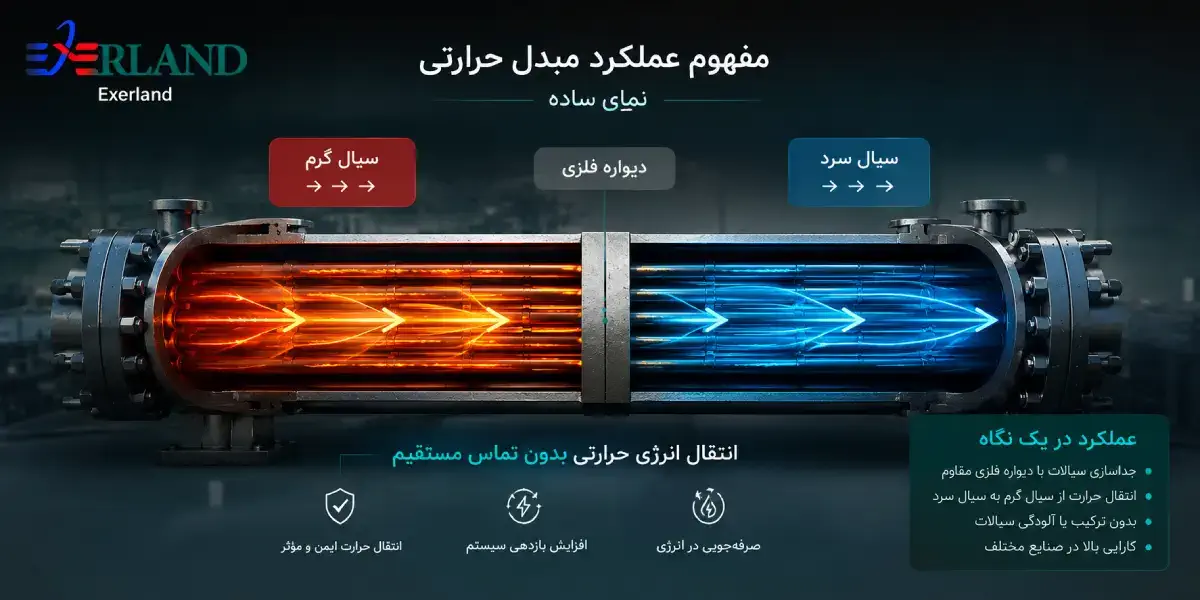

مفهوم عملکرد مبدل حرارتی (نمای ساده)

نکات مهم در طراحی صنعتی مبدل‌های حرارتی

در طراحی حرفه‌ای مبدل‌های حرارتی، چند نکته کلیدی باید همیشه در نظر گرفته شود:

• افزایش سطح انتقال حرارت باعث افزایش راندمان می‌شود
• جلوگیری از رسوب‌گذاری (Fouling) بسیار مهم است
• انتخاب جنس مناسب (استنلس استیل، تیتانیوم، کربن استیل) تعیین‌کننده عمر تجهیز است
• افت فشار باید در محدوده مجاز کنترل شود
• شرایط عملیاتی واقعی همیشه باید در طراحی لحاظ شود

چرا طراحی مبدل حرارتی یک مرحله حیاتی است؟

طراحی مبدل‌های حرارتی صنعتی (Industrial Heat Exchanger Design) یکی از حساس‌ترین مراحل در مهندسی فرآیند است. در این مرحله، مهندس باید بین سه عامل مهم تعادل برقرار کند:

• راندمان حرارتی بالا
• افت فشار قابل قبول
• هزینه اقتصادی مناسب

یک طراحی اشتباه می‌تواند باعث افزایش مصرف انرژی، کاهش عمر تجهیز و حتی توقف کامل خط تولید شود. به همین دلیل، طراحی مبدل حرارتی فقط یک محاسبه ساده نیست، بلکه یک تحلیل چندمتغیره مهندسی است.

در ساختمان های اداری و مراکز تجاری، مینی چیلر هوا خنک اداری - تجاری MC-C می‌تواند سرمایش پایدار و قابل اعتمادی را فراهم کند. این تجهیزات به دلیل ابعاد مناسب، نصب آسان و راندمان مطلوب، گزینه‌ای کاربردی برای پروژه‌های متوسط به شمار می‌روند.

مراحل کلی طراحی مبدل حرارتی صنعتی

طراحی استاندارد مبدل‌های حرارتی معمولاً شامل مراحل زیر است:

1. تعیین بار حرارتی (Heat Duty)
2. انتخاب نوع مبدل (Shell & Tube / Plate / Air Cooled)
3. محاسبه سطح انتقال حرارت
4. تعیین ضریب کلی انتقال حرارت (U)
5. بررسی افت فشار (Pressure Drop)
6. طراحی مکانیکی (Mechanical Design)
7. بهینه‌سازی اقتصادی

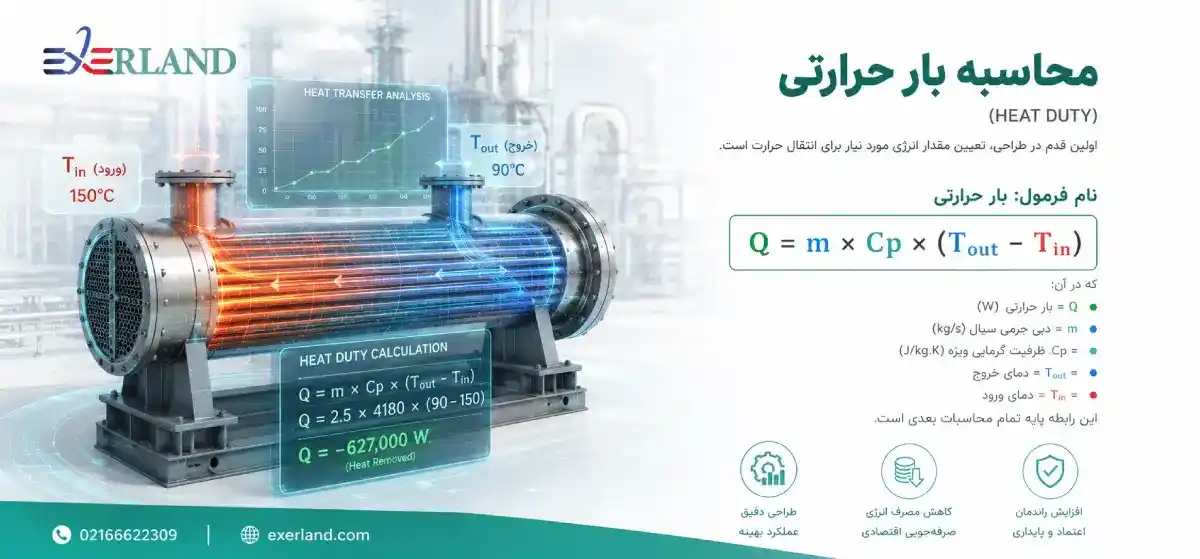

محاسبه بار حرارتی (Heat Duty)

اولین قدم در طراحی، تعیین مقدار انرژی مورد نیاز برای انتقال حرارت است.

نام فرمول: بار حرارتی

که در آن:

• Q = بار حرارتی (W)
• m = دبی جرمی سیال (kg/s)
• Cp = ظرفیت گرمایی ویژه (J/kg.K)
• T_out = دمای خروج
• T_in = دمای ورود

این رابطه پایه تمام محاسبات بعدی است.

تعیین سطح انتقال حرارت

پس از محاسبه Q، باید سطح مورد نیاز مبدل تعیین شود.

نام فرمول: سطح انتقال حرارت

این رابطه نشان می‌دهد که هرچه ضریب انتقال حرارت بالاتر باشد، سطح مورد نیاز کمتر خواهد بود.

چنانچه امکان سرویس و شست‌وشوی دوره‌ای برای شما اهمیت دارد، خرید مبدل حرارتی صفحه ای واشردار می‌تواند بهترین گزینه باشد. قابلیت باز کردن صفحات و تعویض واشرها، این نوع مبدل را برای صنایع غذایی، دارویی و فرآیندهای حساس به انتخابی ایده‌آل تبدیل کرده است.

محاسبه ضریب کلی انتقال حرارت (U-value)

ضریب U یکی از مهم‌ترین پارامترهای طراحی است که مقاومت‌های حرارتی مختلف را در نظر می‌گیرد.

نام فرمول: ضریب کلی انتقال حرارت

که در آن:

• hi = ضریب انتقال حرارت سمت داخلی
• ho = ضریب انتقال حرارت سمت خارجی
• Rf = مقاومت رسوب‌گذاری (Fouling Factor)

تحلیل اختلاف دمای میانگین لگاریتمی (LMTD)

برای جریان‌های غیر یکنواخت، از اختلاف دمای میانگین لگاریتمی استفاده می‌شود.

نام فرمول: اختلاف دمای میانگین لگاریتمی

این پارامتر نقش کلیدی در دقت طراحی دارد.در بسیاری از صنایع که امکان استفاده از آب خنک‌کننده وجود ندارد، مبدل حرارتی هوا خنک عمودی با استفاده از جریان هوای محیط، گرمای سیال را دفع کرده و بدون نیاز به مصرف آب، عملکرد قابل قبولی در شرایط عملیاتی مختلف ارائه می‌دهد.

جدول مقایسه ضریب انتقال حرارت در انواع سیالات

بیشتر بخوانید: بازیابی حرارت دودکش: افزایش راندمان و ایمنی سیستم‌های صنعتی

طراحی مبدل Shell & Tube (گام به گام)

انتخاب قطر لوله‌ها

قطر لوله‌ها معمولاً بین 3/4 تا 1 اینچ انتخاب می‌شود.

 تعیین تعداد لوله‌ها

بر اساس سطح انتقال حرارت مورد نیاز:

نام فرمول: تعداد لوله‌ها

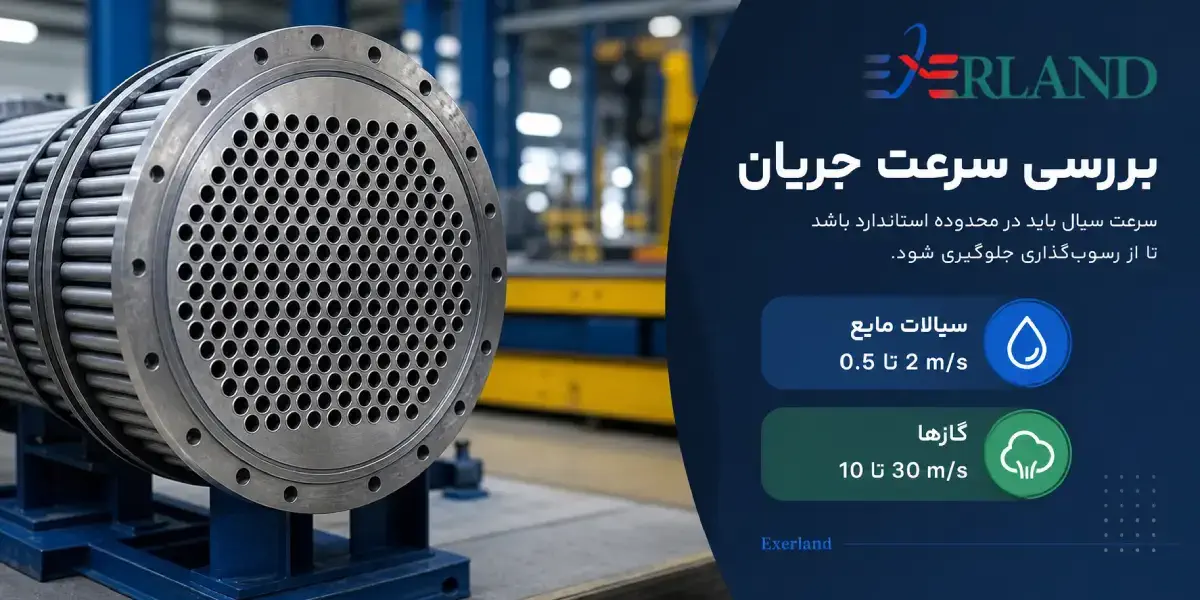

 بررسی سرعت جریان

سرعت سیال باید در محدوده استاندارد باشد تا از رسوب‌گذاری جلوگیری شود.

• سیالات مایع: 0.5 تا 2 m/s
• گازها: 10 تا 30 m/s

محاسبه افت فشار

نام فرمول: افت فشار

افت فشار باید در محدوده طراحی مجاز باقی بماند.در کاربردهایی که یکی از سیالات دارای ضریب انتقال حرارت پایین است، مبدل حرارتی لوله ای پره دار با افزایش سطح تماس، راندمان انتقال حرارت را به میزان قابل توجهی افزایش داده و در صنایع نفت، گاز و نیروگاهی کاربرد گسترده‌ای دارد.

مثال عددی واقعی طراحی مبدل حرارتی

فرض کنید:

• دبی آب = 2 kg/s
• Cp = 4180 J/kg.K
• دمای ورود = 20°C
• دمای خروج = 60°C

محاسبه بار حرارتی:

Q = 2 × 4180 × (60 - 20)
Q = 334400 W ≈ 334 kW

این مقدار نشان می‌دهد که مبدل باید توان انتقال 334 کیلووات حرارت را داشته باشد.

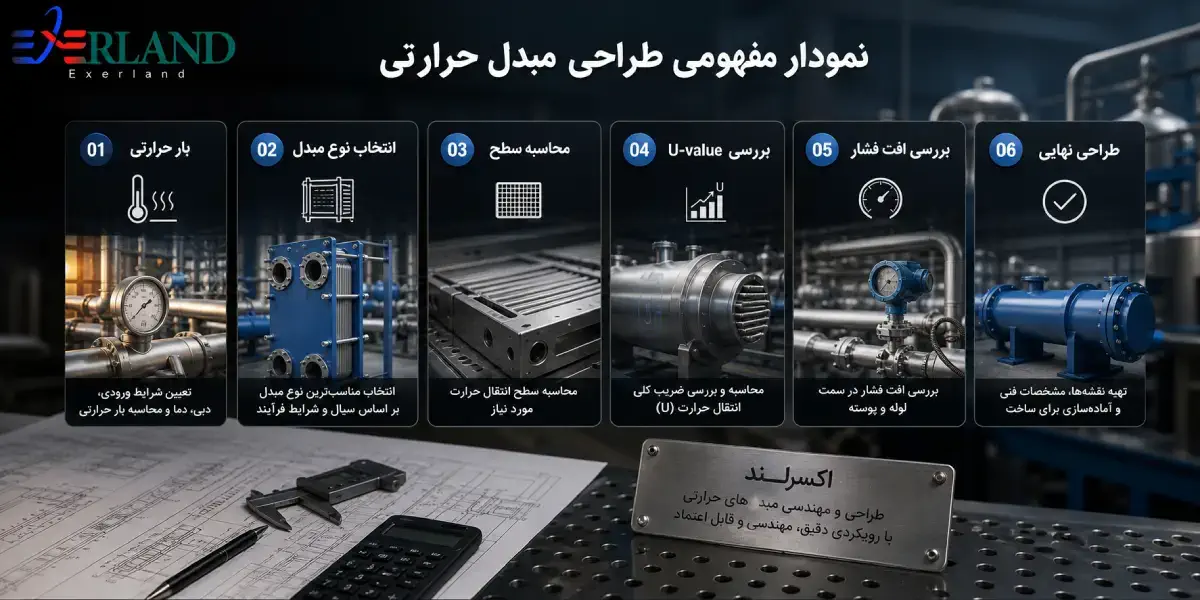

نمودار مفهومی طراحی مبدل حرارتی

مرحله طراحی:

نکات کلیدی در طراحی حرفه‌ای مبدل حرارتی

• افزایش سطح همیشه بهترین راه‌حل نیست؛ باید به افت فشار توجه شود
• Fouling یکی از مهم‌ترین عوامل کاهش راندمان است
• انتخاب صحیح جنس لوله‌ها (استیل، مس، تیتانیوم) حیاتی است
• طراحی باید بر اساس شرایط واقعی عملیاتی انجام شود، نه فقط تئوری

مقایسه طراحی بهینه و غیر بهینه

در پروژه‌های تهویه مطبوع صنعتی و تجاری، روف تاپ پکیج گازسوز یکی از راهکارهای پرکاربرد برای تأمین همزمان گرمایش و تهویه هوا محسوب می‌شود. این سیستم با نصب بر روی بام، فضای مفید داخل ساختمان را حفظ کرده و هزینه‌های اجرایی را کاهش می‌دهد. برای مشاهده مشخصات فنی و اطلاعات بیشتر می‌توانید به صفحه زیر مراجعه کنید:

www.exerland.com/product/gas-roof-top-pakage

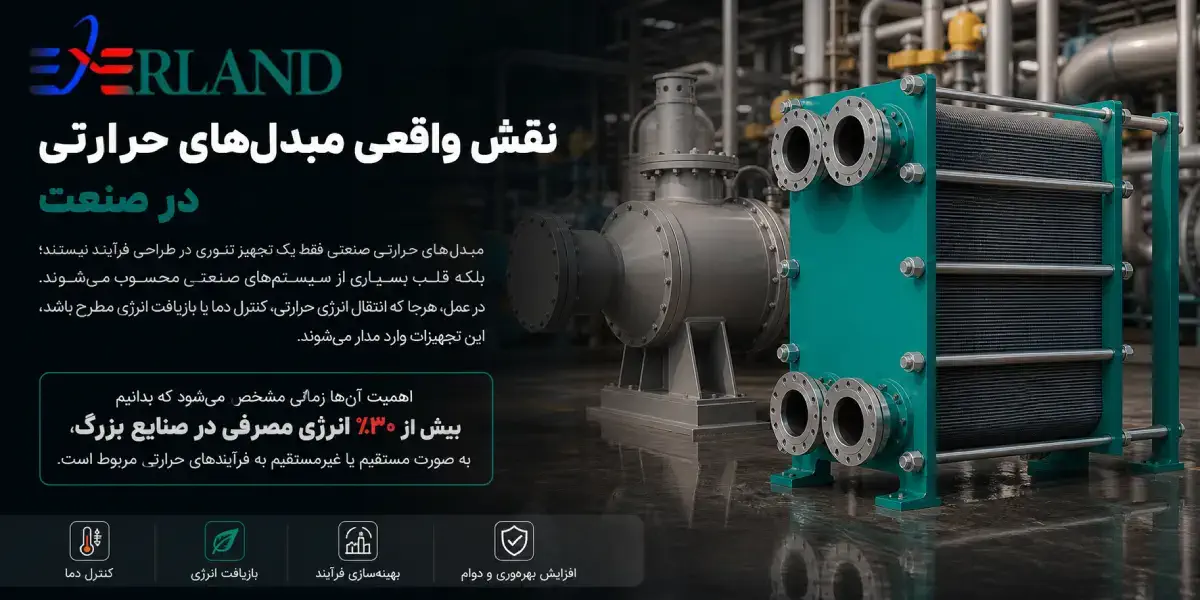

نقش واقعی مبدل‌های حرارتی در صنعت

مبدل‌های حرارتی صنعتی (Industrial Heat Exchangers) فقط یک تجهیز تئوری در طراحی فرآیند نیستند؛ بلکه قلب بسیاری از سیستم‌های صنعتی محسوب می‌شوند. در عمل، هرجا که انتقال انرژی حرارتی، کنترل دما یا بازیافت انرژی مطرح باشد، این تجهیزات وارد مدار می‌شوند.

اهمیت آن‌ها زمانی مشخص می‌شود که بدانیم بیش از ۳۰٪ انرژی مصرفی در صنایع بزرگ، به صورت مستقیم یا غیرمستقیم به فرآیندهای حرارتی مربوط است.

کاربرد مبدل‌های حرارتی در صنایع نفت و گاز

در صنعت نفت و گاز، مبدل‌های حرارتی نقش حیاتی در فرآیندهای پالایش، تقطیر و خنک‌سازی دارند.

مهم‌ترین کاربردها:

• پیش‌گرم کردن نفت خام قبل از برج تقطیر
• خنک‌سازی محصولات پالایشگاهی
• بازیافت حرارت از جریان‌های داغ

در این صنعت معمولاً از مبدل های Shell & Tube استفاده می شود، زیرا توان تحمل فشار و دمای بالا را دارند.

چالش‌ها:

• رسوب‌گذاری شدید (Fouling)
• خوردگی ناشی از ترکیبات گوگردی
• نیاز به تعمیرات دوره‌ای پیچیده

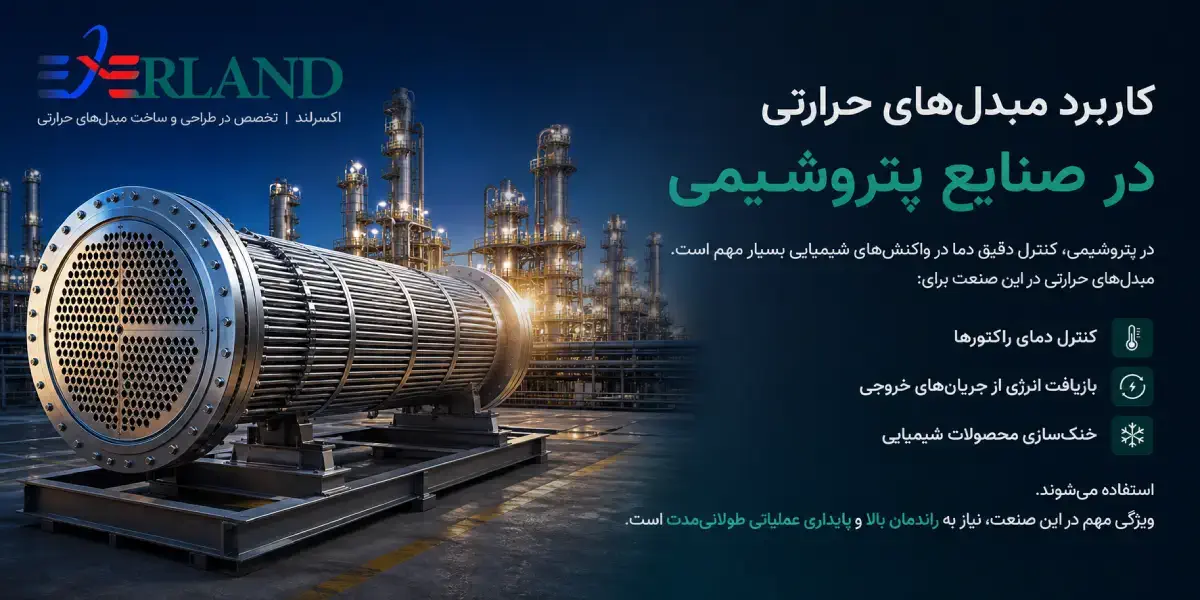

کاربرد در صنایع پتروشیمی

در پتروشیمی، کنترل دقیق دما در واکنش‌های شیمیایی بسیار مهم است. مبدل‌های حرارتی در این صنعت برای:

• کنترل دمای راکتورها
• بازیافت انرژی از جریان‌های خروجی
• خنک‌سازی محصولات شیمیایی

استفاده می‌شوند.

ویژگی مهم در این صنعت، نیاز به راندمان بالا و پایداری عملیاتی طولانی‌مدت است.

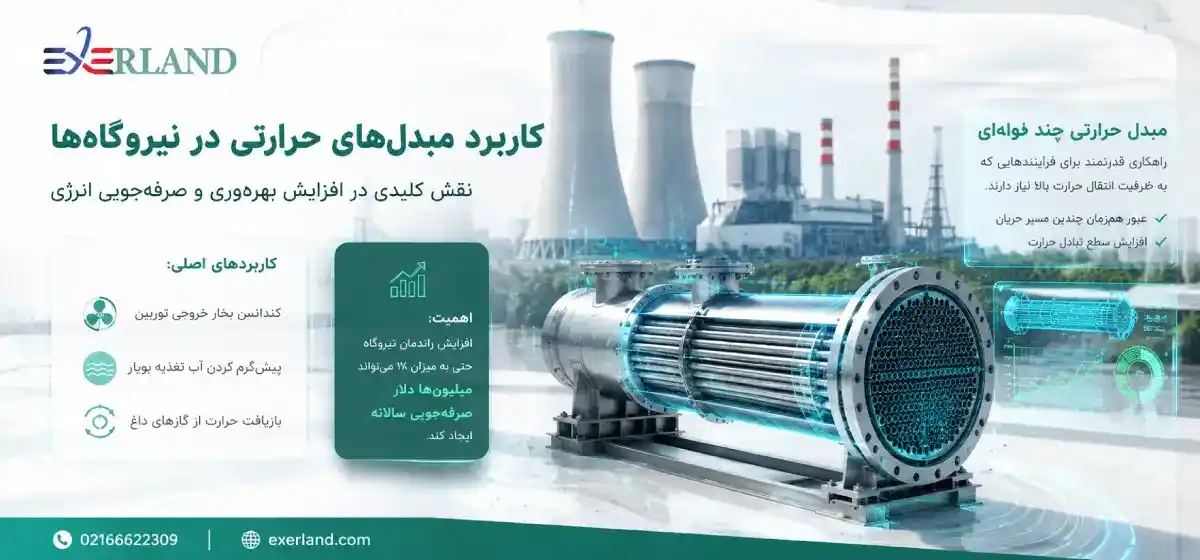

کاربرد در نیروگاه‌ها

در نیروگاه‌های حرارتی و سیکل ترکیبی، مبدل‌های حرارتی نقش کلیدی در تبدیل انرژی دارند.

کاربردهای اصلی:

• کندانس بخار خروجی توربین
• پیش‌گرم کردن آب تغذیه بویلر
• بازیافت حرارت از گازهای داغ

اهمیت:

افزایش راندمان نیروگاه حتی به میزان ۱٪ می‌تواند میلیون‌ها دلار صرفه‌جویی سالانه ایجاد کند.برای فرآیندهایی که به ظرفیت انتقال حرارت بالا نیاز دارند، مبدل حرارتی چند لوله ای یکی از گزینه‌های پرکاربرد است. طراحی این تجهیزات امکان عبور هم‌زمان چندین مسیر جریان را فراهم کرده و موجب افزایش سطح تبادل حرارت می‌شود.

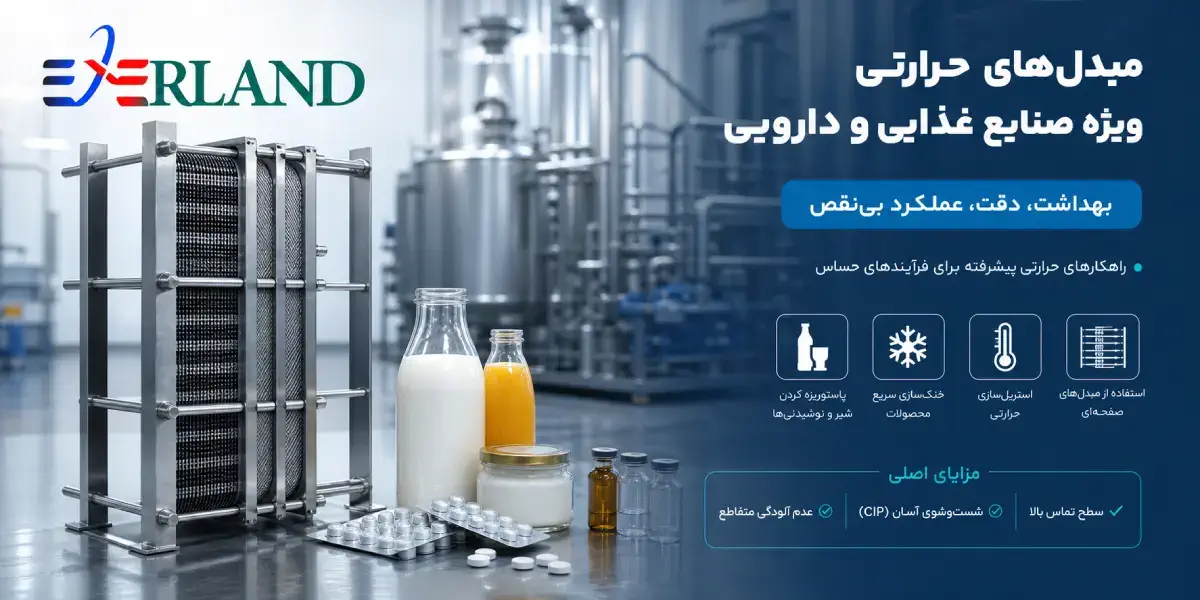

کاربرد در صنایع غذایی و دارویی

در این صنایع، بهداشت و کنترل دقیق دما اهمیت بسیار بالایی دارد.

کاربردها:

• پاستوریزه کردن شیر و نوشیدنی‌ها
• خنک‌سازی سریع محصولات
• استریلیزاسیون حرارتی

در اینجا معمولاً از مبدل‌های صفحه‌ای (Plate Heat Exchanger) استفاده می‌شود.

مزیت اصلی:

• سطح تماس بالا
• شست‌وشوی آسان (CIP)
• عدم آلودگی متقاطع

کاربرد در سیستم‌ های HVAC

در سیستم‌های تهویه مطبوع صنعتی و ساختمانی، مبدل‌های حرارتی برای:

• گرمایش و سرمایش هوا
• بازیافت انرژی از هوای خروجی
• کنترل رطوبت

استفاده می‌شوند.

جدول مقایسه کاربرد مبدل‌های حرارتی در صنایع مختلف

بیشتر بخوانید: تحلیل عملکرد و بهینه سازی خنک کاری مطمئن روغن های صنعتی با استفاده از مبدل های حرارتی روغن به هوا

تحلیل عملکرد واقعی مبدل‌های حرارتی

عملکرد یک مبدل حرارتی در شرایط واقعی تحت تأثیر عوامل مختلفی قرار دارد:

• تغییرات دبی سیال
• آلودگی سطح انتقال حرارت
• نوسانات دمای ورودی
• افت فشار در طول زمان

فرمول افت راندمان به دلیل رسوب‌گذاری

نام فرمول: کاهش راندمان به دلیل Fouling

این رابطه نشان می‌دهد که حتی رسوب کم می‌تواند راندمان را به شدت کاهش دهد.

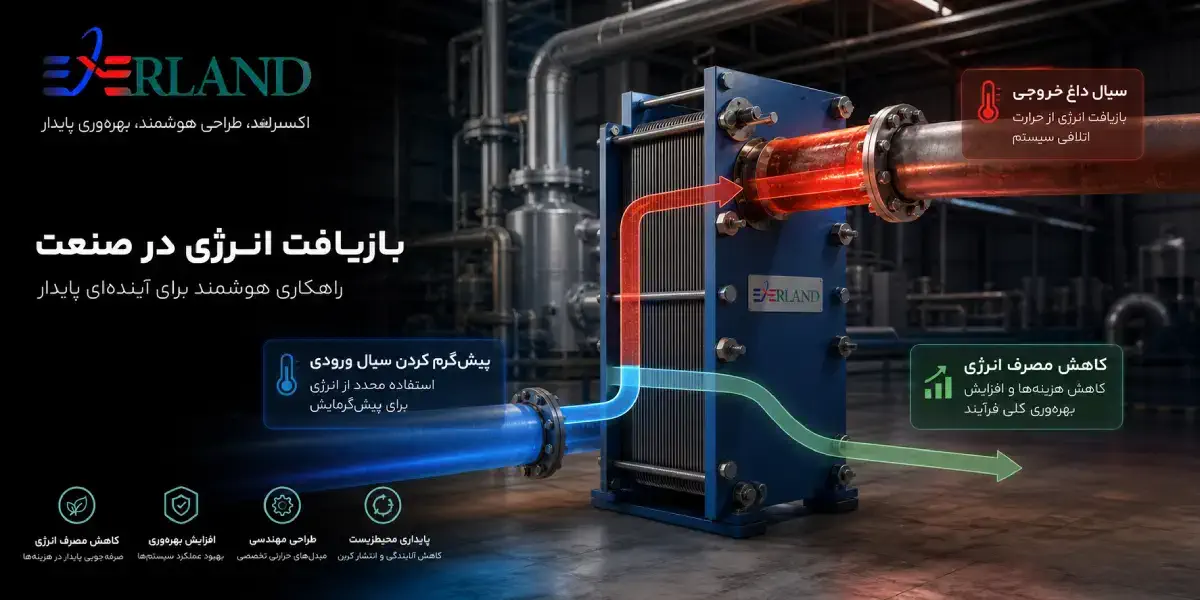

نمودار مفهومی بازیافت انرژی در صنعت

مشکلات رایج در بهره برداری صنعتی

• افت راندمان به دلیل رسوب
• نشتی بین سیالات
• خوردگی داخلی لوله‌ها
• افت فشار بیش از حد طراحی

راهکارهای افزایش راندمان عملیاتی

• شست‌وشوی دوره‌ای (Cleaning)
• انتخاب صحیح جنس متریال
• کنترل کیفیت سیال ورودی
• استفاده از طراحی ضد رسوب
• مانیتورینگ آنلاین عملکرد

مقایسه عملکرد در شرایط ایده آل و واقعی

در پروژه‌های تهویه مطبوع صنعتی، تجاری و ساختمانی، چیلرهای تراکمی به عنوان یکی از اصلی‌ترین تجهیزات تولید آب سرد شناخته می‌شوند. این سیستم‌ها با بهره‌گیری از سیکل تبرید تراکمی، امکان تأمین سرمایش پایدار، راندمان مناسب و کنترل دقیق دما را در کاربردهای مختلف فراهم می‌کنند. انتخاب صحیح چیلر می‌تواند تأثیر قابل توجهی بر مصرف انرژی، هزینه‌های بهره‌برداری و عملکرد کلی سیستم تهویه مطبوع داشته باشد. برای مشاهده مشخصات فنی، ظرفیت‌های مختلف و اطلاعات بیشتر می‌توانید به صفحه زیر مراجعه کنید:

www.exerland.com/category/chiller-and-air-conditioner

سوالات متداول مبدل های حرارتی صنعتی (FAQ)
