تحلیل انواع مبدل حرارتی صفحه ای و الزامات مهندسی در انتخاب و خرید

چرا مبدل حرارتی صفحه ای در صنعت مدرن مهم شده است؟

مبدل‌های حرارتی صفحه‌ای (Plate Heat Exchangers - PHE) در دهه‌های اخیر به یکی از مهم‌ترین تجهیزات انتقال حرارت در صنایع مدرن تبدیل شده‌اند. دلیل این موضوع فقط کوچک بودن یا سبک بودن آن‌ها نیست، بلکه راندمان بسیار بالای انتقال حرارت در مقایسه با مبدل‌های لوله‌ای است.

در بسیاری از صنایع مانند غذایی، دارویی، HVAC و حتی برخی فرآیندهای پتروشیمی، مبدل صفحه‌ای جایگزین مدل‌های سنتی شده است، زیرا:

• سطح انتقال حرارت بسیار بالا دارد
• فضای نصب کمی اشغال می‌کند
• راندمان انرژی بالایی دارد
• قابلیت توسعه و سرویس آسان دارد

اما انتخاب اشتباه این تجهیز می‌تواند باعث افت راندمان، نشتی و حتی توقف فرآیند شود.با این حال، انتخاب نادرست مبدل حرارتی، حتی اگر صفحه‌ای باشد، می‌تواند باعث افت راندمان، نشتی و حتی توقف فرآیند شود. بنابراین در طراحی و انتخاب بین مبدل حرارتی فین تیوب باید شرایط فرآیند، نوع سیال و نیازهای انرژی به دقت بررسی شود.

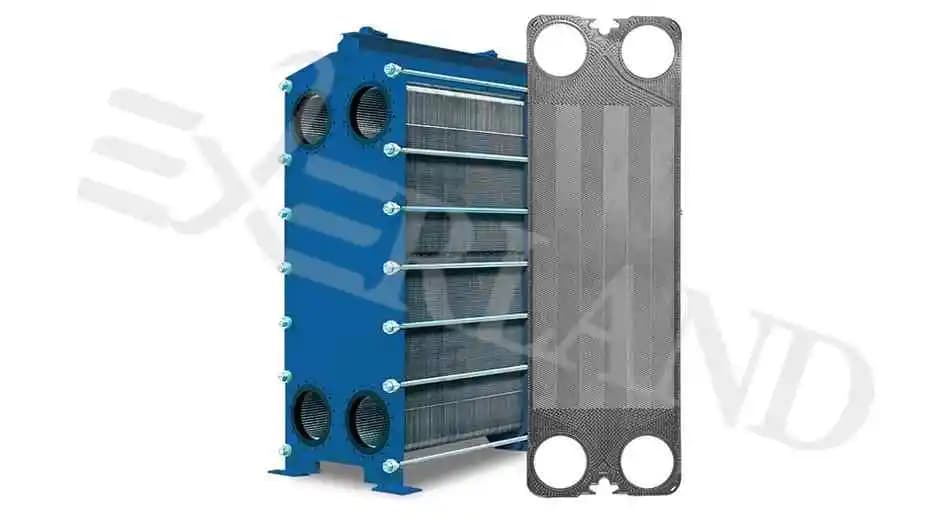

تعریف مهندسی مبدل حرارتی صفحه‌ای

مبدل حرارتی صفحه‌ای تجهیزی است که در آن انتقال حرارت بین دو سیال از طریق صفحات نازک فلزی انجام می‌شود. این صفحات به‌صورت متوالی کنار هم قرار گرفته‌اند و جریان سیالات به‌صورت متناوب بین آن‌ها عبور می‌کند.

ساختار اصلی:

• صفحات فلزی نازک (Stainless Steel / Titanium)
• واشرهای آب‌بندی (Gaskets)
• فریم نگهدارنده

اصول عملکرد مبدل حرارتی صفحه‌ای

عملکرد این مبدل بر اساس افزایش سطح تماس و ایجاد جریان آشفته کنترل‌شده است.مبدل حرارتی دوار با چرخش روتور پر از صفحات فلزی، حرارت را بین دو جریان سیال از طریق هدایت و همرفت منتقل می‌کند. طراحی منافذ داخلی روتور باعث ایجاد تلاطم کنترل‌شده می‌شود که راندمان انتقال حرارت را بالا می‌برد، بدون اینکه نیاز به فضای زیاد یا انرژی اضافی باشد.

سه عامل اصلی انتقال حرارت:

1. همرفت در دو سمت سیال
2. هدایت در صفحات فلزی
3. افزایش تلاطم جریان به دلیل هندسه صفحات

فرمول اصلی انتقال حرارت در مبدل صفحه‌ای

نام فرمول: نرخ انتقال حرارت در مبدل صفحه‌ای

این رابطه نشان می‌دهد که افزایش سطح صفحات (A) مهم‌ترین عامل افزایش راندمان است.

جهت دریافت اطلاعات بیشتر جهت خرید مبدل حرارتی پوسته و لوله به لینک مراجعه کنید.

اختلاف دمای میانگین لگاریتمی (LMTD)

نام فرمول: اختلاف دمای میانگین لگاریتمی

در مبدل‌های صفحه‌ای به دلیل جریان مخالف (Counter Flow)، این مقدار معمولاً بهینه‌تر از مبدل‌های لوله‌ای است.در مبدل حرارتی هواخنک افقی به دلیل جریان مخالف (Counter Flow)، این مقدار معمولاً بهینه‌تر از مبدل‌های لوله‌ای است و راندمان انتقال حرارت بالاتری ارائه می‌دهد.

انواع مبدل حرارتی صفحه‌ای

مبدل‌های صفحه‌ای از نظر ساختار به چند دسته اصلی تقسیم می‌شوند:

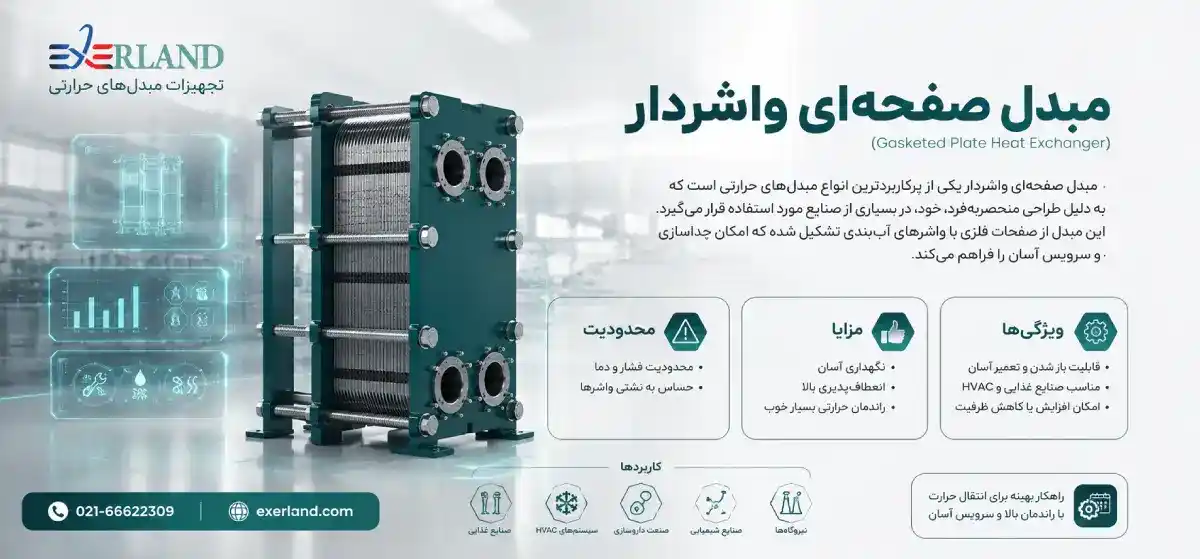

 مبدل صفحه‌ای واشردار (Gasketed Plate Heat Exchanger)

ویژگی‌ها:

• قابلیت باز شدن و تعمیر آسان
• مناسب صنایع غذایی و HVAC
• امکان افزایش یا کاهش ظرفیت

مزایا:

• نگهداری آسان
• انعطاف‌پذیری بالا
• راندمان حرارتی بسیار خوب

محدودیت:

• محدودیت فشار و دما
• حساس به نشتی واشرها

مبدل حرارتی مارپیچی یکی از کاربردی‌ترین تجهیزات انتقال حرارت در صنایع نفت، گاز، پتروشیمی، غذایی و شیمیایی است که به دلیل طراحی خاص مارپیچ، عملکردی قدرتمند در انتقال حرارت و کاهش افت فشار ارائه می‌دهد. این نوع مبدل با جلوگیری از تجمع رسوبات و افزایش راندمان کاری، گزینه‌ای ایده‌آل برای سیستم‌های صنعتی با سیالات سنگین و آلوده محسوب می‌شود و انتخابی حرفه‌ای برای خرید تجهیزات حرارتی با طول عمر بالا به شمار می‌آید.

مبدل صفحه‌ای جوشی (Brazed Plate Heat Exchanger)

ویژگی‌ها:

• صفحات کاملاً جوش‌خورده
• بدون واشر
• ابعاد بسیار کوچک

مزایا:

• مناسب فشار بالا
• عدم نشتی
• راندمان بالا

محدودیت:

• غیرقابل تعمیر
• هزینه تعویض بالا

مبدل صفحه‌ای نیمه‌جوشی (Semi-Welded)

ویژگی‌ها:

• ترکیب جوش و واشر
• مناسب سیالات خورنده

کاربرد:

• صنایع شیمیایی
• سیستم‌های تبرید

جدول مقایسه انواع مبدل حرارتی صفحه‌ای

بیشتر بخوانید: تحلیل مهندسی کاربرد مبدل حرارتی صفحه ای واشردار در فرآیندهای صنعتی

نمودار مفهومی عملکرد مبدل صفحه‌ای

سیال گرم → |||||||||| → انتقال حرارت → |||||||||| → سیال سرد
صفحات فلزی با جریان مخالف

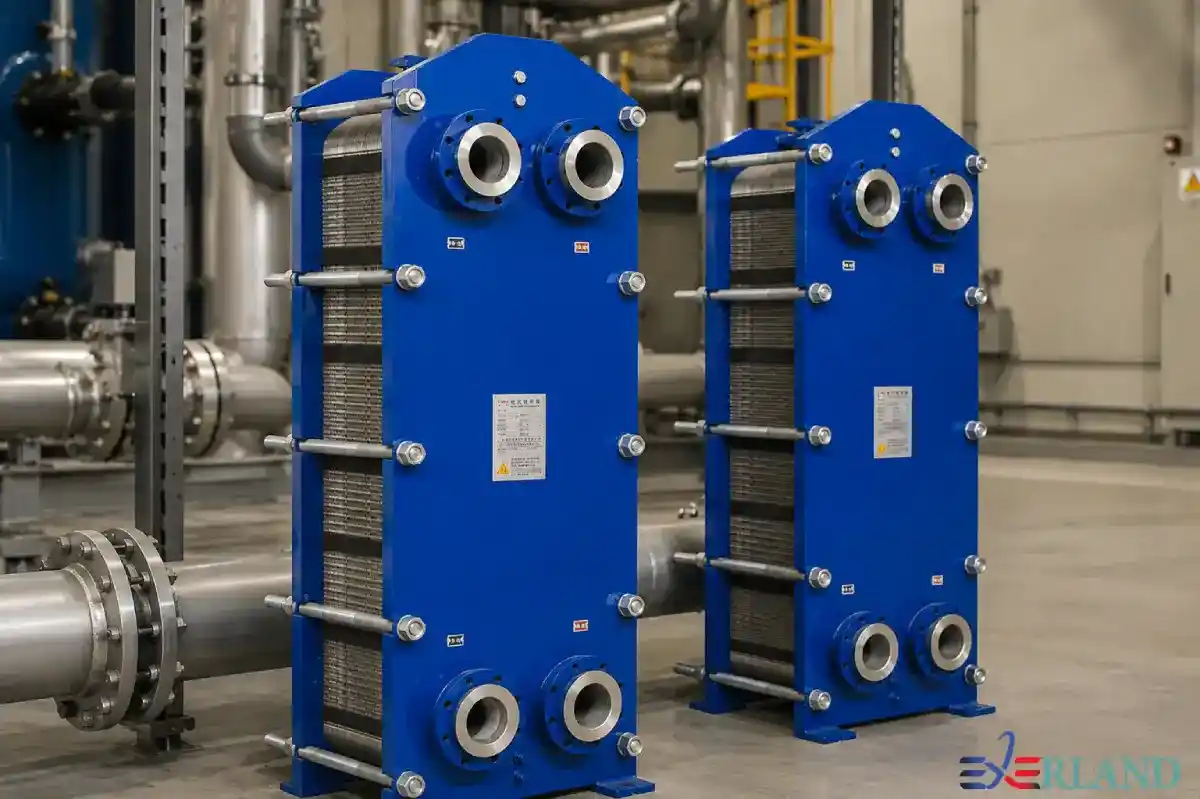

مزیت اصلی مبدل‌های صفحه‌ای نسبت به لوله‌ای

• سطح انتقال حرارت بسیار بیشتر
• جریان کاملاً آشفته
• راندمان حرارتی بالاتر
• حجم کمتر
• پاسخ سریع‌تر به تغییرات دما

در مبدل حرارتی فین پلیت با سطح انتقال حرارت بسیار بیشتر و ایجاد جریان کاملاً آشفته، راندمان حرارتی بالاتری ارائه می‌دهد. همچنین، حجم کمتر و طراحی فشرده آن باعث می‌شود پاسخ سریع‌تری به تغییرات دما داشته باشد، که در کاربردهای صنعتی و سیستم‌های تبرید و خنک‌کننده، یک مزیت مهم محسوب می‌شود.

فرمول عدد رینولدز در تحلیل جریان صفحه‌ای

نام فرمول: عدد رینولدز

در مبدل‌های صفحه‌ای، حتی در سرعت‌های پایین هم جریان معمولاً آشفته است.

الزامات مهندسی در انتخاب مبدل صفحه ای

انتخاب صحیح این تجهیز فقط بر اساس قیمت یا ابعاد نیست، بلکه باید چندین پارامتر مهندسی بررسی شود:

1. نوع سیال

• خورنده یا غیرخورنده
• ویسکوز یا رقیق
• تمیز یا دارای ذرات

2. فشار و دمای کاری

• محدودیت واشرها
• مقاومت صفحات

3. افت فشار مجاز

نام فرمول: افت فشار

افت فشار بالا در مبدل صفحه‌ای رایج است و باید کنترل شود.انتخاب صحیح مبدل حرارتی دوار (Rotary Heat Exchanger) فقط بر اساس قیمت یا ابعاد انجام نمی‌شود، بلکه نیازمند بررسی چند پارامتر مهندسی مهم است. از جمله نوع سیال (خورنده یا غیرخورنده، تمیز یا دارای ذرات)، فشار و دمای کاری و محدودیت‌های مکانیکی روتور، که بر عملکرد و دوام دستگاه تأثیر مستقیم دارند.

4. جنس صفحات

• استنلس استیل (رایج‌ترین)
• تیتانیوم (محیط خورنده)
• آلیاژهای خاص

جدول الزامات انتخاب مهندسی

مبدل حرارتی صفحه‌ای (Plate Heat Exchanger) یکی از پیشرفته‌ترین و پربازده‌ترین تجهیزات انتقال حرارت در صنایع مختلف است که با طراحی فشرده، راندمان حرارتی بالا و مصرف انرژی بهینه، نقش مهمی در افزایش بهره‌وری سیستم‌های سرمایشی و گرمایشی ایفا می‌کند. این نوع مبدل با اشغال فضای کمتر، قابلیت تعمیر و نگهداری آسان و عملکرد قدرتمند، انتخابی ایده‌آل برای خرید در پروژه‌های صنعتی، تأسیسات، صنایع غذایی، دارویی و HVAC محسوب می‌شود.

مشکلات رایج در مبدل‌های صفحه ای

• نشتی واشرها
• گرفتگی کانال‌ها
• افت راندمان به دلیل Fouling
• محدودیت فشار در مدل‌های واشردار

طراحی مبدل صفحه‌ای یک مسئله چندهدفه است، نه یک فرمول ساده

در مهندسی واقعی، طراحی مبدل حرارتی صفحه‌ای (Plate Heat Exchanger Design) فقط به معنی محاسبه سطح نیست.
این طراحی در واقع یک مسئله بهینه‌سازی چندمتغیره است که در آن باید همزمان بین سه پارامتر تعادل ایجاد شود:

• ظرفیت انتقال حرارت (Heat Duty)
• افت فشار مجاز (Pressure Drop)
• هزینه و ابعاد تجهیزات

اگر یکی از این سه عامل نادیده گرفته شود، کل سیستم در بهره‌برداری واقعی دچار مشکل خواهد شد.طراحی مبدل حرارتی U-Tube در عمل یک مسئله چندهدفه است، نه یک محاسبه ساده. در مهندسی واقعی، انتخاب و طراحی مبدل حرارتی U-Tube فقط به تعیین سطح انتقال حرارت محدود نمی‌شود، بلکه یک فرآیند بهینه‌سازی همزمان بین ظرفیت انتقال حرارت (Heat Duty)، افت فشار مجاز (Pressure Drop) و هزینه و ابعاد تجهیز است. از آنجایی که در این نوع مبدل امکان انبساط حرارتی لوله‌ها به‌صورت طبیعی فراهم می‌شود، طراحی آن باید به‌گونه‌ای انجام شود که هم راندمان حرارتی حفظ شود و هم تنش‌های حرارتی و محدودیت‌های مکانیکی پوسته و لوله‌ها کنترل گردد؛ در غیر این صورت، عدم تعادل بین این پارامترها می‌تواند در بهره‌برداری واقعی باعث کاهش عملکرد یا مشکلات مکانیکی شود.

تعریف دقیق بار حرارتی (Heat Duty واقعی)

در طراحی صنعتی، بار حرارتی فقط یک اختلاف دما ساده نیست؛ بلکه باید دبی جرمی واقعی و شرایط کاری لحاظ شود.

نام فرمول: بار حرارتی واقعی

نکته مهندسی:
در طراحی حرفه‌ای، معمولاً از میانگین دمای عملیاتی به جای دمای ثابت استفاده می‌شود، چون دما در طول زمان نوسان دارد.

 انتخاب اولیه نوع مبدل صفحه‌ای

قبل از هر محاسبه، باید نوع مبدل مشخص شود:

• Gasketed (واشردار)
• Brazed (جوشی)
• Semi-Welded (نیمه جوشی)

معیار انتخاب:

• فشار سیستم
• نوع سیال
• نیاز به تعمیرپذیری
• ریسک نشتی



جدول انتخاب نوع مبدل صفحه‌ای

محاسبه سطح انتقال حرارت (Design Area)

نام فرمول: سطح انتقال حرارت مورد نیاز

تحلیل واقعی:

در مبدل صفحه‌ای مقدار U بسیار بالا است، بنابراین سطح مورد نیاز کوچک‌تر از مبدل‌های لوله‌ای خواهد بود.

تعیین ضریب کلی انتقال حرارت (U-value واقعی)

در طراحی واقعی، U فقط یک عدد ثابت نیست؛ بلکه تابعی از شرایط زیر است:

• نوع صفحات (corrugation pattern)
• سرعت جریان
• ویسکوزیته سیال
• Fouling

نام فرمول: ضریب کلی انتقال حرارت

تحلیل مهندسی:

• hi در مبدل صفحه‌ای به دلیل تلاطم بسیار بالا است
• Rf مهم‌ترین عامل افت راندمان در طول زمان است
• ho به هندسه صفحات وابسته است

 تحلیل LMTD در جریان Counter Flow

نام فرمول: LMTD

نکته مهم:
مبدل‌های صفحه‌ای تقریباً همیشه جریان مخالف (Counter Flow) دارند که باعث:

• افزایش راندمان حرارتی

• کاهش سطح مورد نیاز

• بهبود ΔTlm

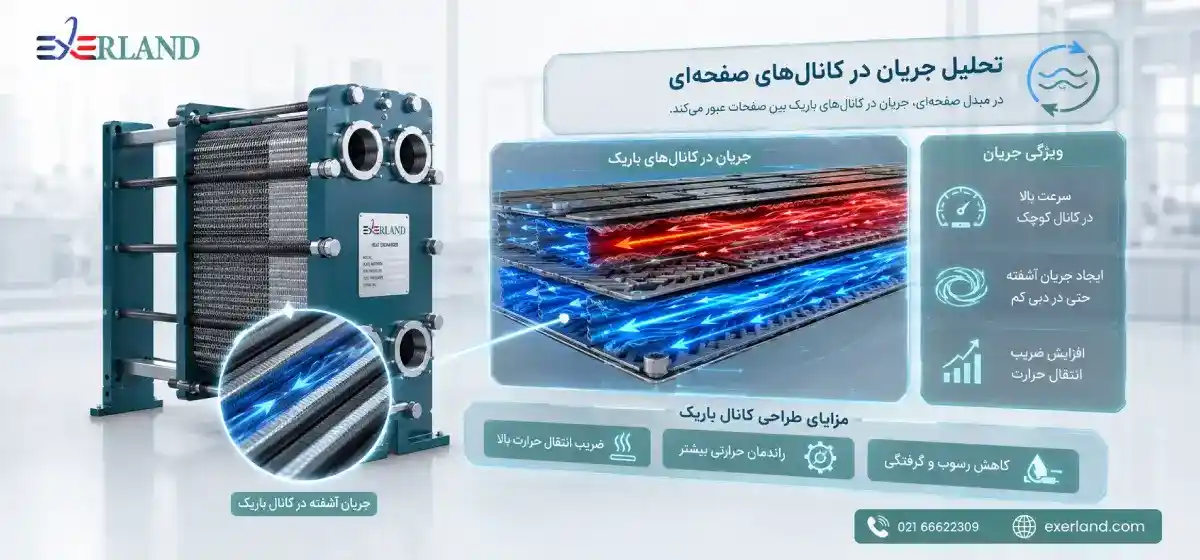

تحلیل جریان در کانال‌های صفحه‌ای

در مبدل صفحه‌ای، جریان در کانال‌های باریک بین صفحات عبور می‌کند.

ویژگی جریان:

• سرعت بالا در کانال کوچک
• ایجاد جریان آشفته حتی در دبی کم
• افزایش ضریب انتقال حرارت

فرمول عدد رینولدز در کانال صفحه‌ای

نام فرمول: عدد رینولدز

تحلیل مهندسی:

در مبدل صفحه‌ای:

• Re به‌راحتی وارد ناحیه آشفته می‌شود
• حتی Re پایین هم رفتار غیرلایه‌ای دارد
• این یکی از دلایل راندمان بالاست

 محاسبه افت فشار (Critical Design Constraint)

افت فشار در مبدل صفحه‌ای یکی از مهم‌ترین محدودیت‌ها است.

نام فرمول: افت فشار در کانال

تحلیل واقعی:

اگر ΔP زیاد باشد:

• مصرف انرژی پمپ افزایش می‌یابد
• هزینه عملیاتی بالا می‌رود
• سیستم از حالت بهینه خارج می‌شود

جدول محدوده‌های طراحی صنعتی

مرحله 8: تعیین تعداد صفحات (Core Design Parameter)

نام فرمول: تعداد صفحات

تحلیل مهندسی:

• صفحات بیشتر = راندمان بیشتر
• صفحات بیشتر = افت فشار بیشتر
• صفحات بیشتر = هزینه بالاتر

بنابراین طراحی یک تعادل بین این سه عامل است.

نمودار طراحی مهندسی مبدل صفحه‌ای

Q (بار حرارتی)
↓
انتخاب نوع مبدل
↓
محاسبه U-value
↓
محاسبه سطح A
↓
تعیین تعداد صفحات
↓
کنترل افت فشار
↓
بهینه‌سازی نهایی

 انتخاب متریال صفحات

گزینه‌های صنعتی:

• Stainless Steel 316 → استاندارد عمومی
• Titanium → محیط‌های خورنده
• Hastelloy → شرایط بسیار شدید

نکته مهندسی:

انتخاب اشتباه متریال = شکست کل سیستم در بلندمدت

انتخاب نادرست متریال در مبدل حرارتی اسپیرال می‌تواند منجر به خوردگی تدریجی، کاهش عمر تجهیز و در نهایت شکست کامل سیستم در بلندمدت شود. برای آشنایی بیشتر با ساختار و مشخصات فنی این نوع مبدل حرارتی می‌توان به صفحه زیر مراجعه کرد:

www.exerland.com/product/spiral-heat-exchangr

مثال طراحی واقعی (صنعتی)

فرض:

• Q = 600 kW
• U = 4500 W/m².K
• ΔTlm = 30°C

نتیجه مهندسی:

با سطح بسیار کم می‌توان ظرفیت بالا منتقل کرد → دلیل اصلی استفاده گسترده از PHE

نکات کلیدی طراحی حرفه‌ای

• مبدل صفحه‌ای = راندمان بالا + حساسیت بالا
• افت فشار همیشه عامل محدودکننده است
• Fouling باید از ابتدا در طراحی لحاظ شود
• انتخاب gasket محدودیت دما و فشار ایجاد می‌کند
• طراحی واقعی همیشه با Safety Factor انجام می‌شود

مبدل صفحه‌ای در صنعت واقعی چگونه رفتار می‌کند؟

در محیط واقعی صنعتی، مبدل حرارتی صفحه‌ای (Plate Heat Exchanger) فقط یک تجهیز انتقال حرارت نیست، بلکه بخشی از زنجیره حیاتی فرآیند است. عملکرد آن تحت تأثیر عوامل زیادی مثل کیفیت سیال، شرایط بهره‌برداری، نگهداری و طراحی اولیه قرار دارد.

در عمل، تفاوت بین «طراحی مهندسی» و «عملکرد واقعی» دقیقاً همین‌جاست.

معرفی تخصصی:
دیگ بخار یکی از اصلی‌ترین تجهیزات تولید انرژی حرارتی در صنایع مختلف است که با تولید بخار باکیفیت و پایدار، نقش مهمی در عملکرد سیستم‌های گرمایشی و مبدل‌های حرارتی ایفا می‌کند. این تجهیزات با راندمان بالا، طراحی مهندسی‌شده و قابلیت کارکرد مداوم، انتخابی ایده‌آل برای استفاده در کنار مبدل حرارتی صفحه‌ای در پروژه‌های صنعتی، کارخانه‌ها و سیستم‌های تأسیساتی محسوب می‌شوند.

 کاربرد مبدل حرارتی صفحه‌ای در صنایع غذایی

یکی از مهم‌ترین کاربردهای PHE در صنایع غذایی است

.

کاربردها:

• پاستوریزه کردن شیر
• خنک‌سازی آبمیوه‌ها
• استریلیزاسیون حرارتی
• کنترل دمای فرآیندهای لبنی

دلیل استفاده:

• بهداشت بالا
• قابلیت شست‌وشوی CIP
• عدم آلودگی متقاطع

تحلیل عملکرد:

در این صنعت، مهم‌ترین پارامتر:

• کنترل دقیق دما
• جلوگیری از تخریب کیفیت محصول

حتی تغییر 1 درجه دما می‌تواند روی کیفیت نهایی محصول اثر بگذارد.

 کاربرد در سیستم‌های HVAC (تهویه مطبوع صنعتی)

در سیستم‌های سرمایش و گرمایش مرکزی:

کاربردها:

• تبادل حرارت بین آب سرد و گرم
• بازیافت انرژی (Heat Recovery)
• کنترل دمای برج‌های خنک‌کننده

تحلیل مهندسی:

در HVAC، هدف فقط انتقال حرارت نیست، بلکه:

• کاهش مصرف انرژی
• افزایش COP سیستم
• کاهش بار کمپرسور

کاربرد در صنایع دارویی

در داروسازی، دقت و ایمنی مهم‌ترین عامل است.

کاربردها:

• کنترل دمای واکنش‌ها
• استریلیزاسیون محلول‌ها
• خنک‌سازی مواد حساس

ویژگی کلیدی:

• استفاده از استیل 316L
• سطح کاملاً بهداشتی (Sanitary Design)
• عدم وجود نقاط مرده (Dead Zone)

کاربرد در پتروشیمی سبک

در صنایع شیمیایی سبک:

کاربردها:

• خنک‌سازی جریان‌های فرآیندی
• بازیافت حرارت
• کنترل دمای راکتور

محدودیت:

• محدودیت فشار نسبت به Shell & Tube
• حساسیت به خوردگی
• نیاز به انتخاب دقیق gasket

جدول مقایسه کاربردها در صنایع مختلف

مبدل حرارتی در صنایع مختلف، نقش کلیدی در افزایش راندمان انرژی، کنترل دما و بهینه‌سازی فرآیندهای تولید ایفا می‌کند. انتخاب نوع مناسب مبدل حرارتی، با توجه به حساسیت سیال، دمای کاری و شرایط صنعتی، تأثیر مستقیمی بر عملکرد سیستم و کاهش هزینه‌های نگهداری دارد. امروزه مبدل‌های حرارتی صفحه‌ای، واشردار و استیل بهداشتی به دلیل راندمان بالا و طراحی مهندسی‌شده، در صنایع غذایی، دارویی، پتروشیمی و HVAC کاربرد گسترده‌ای دارند و به عنوان یکی از مهم‌ترین تجهیزات انتقال حرارت در پروژه‌های صنعتی شناخته می‌شوند.

عملکرد واقعی در شرایط صنعتی (Reality vs Design)

در طراحی، همه چیز ایده‌آل فرض می‌شود؛ اما در واقعیت:

عوامل کاهش عملکرد:

• رسوب‌گذاری (Fouling)
• تغییر دبی جریان
• کیفیت پایین سیال
• نوسانات دمایی
• فرسودگی gasket

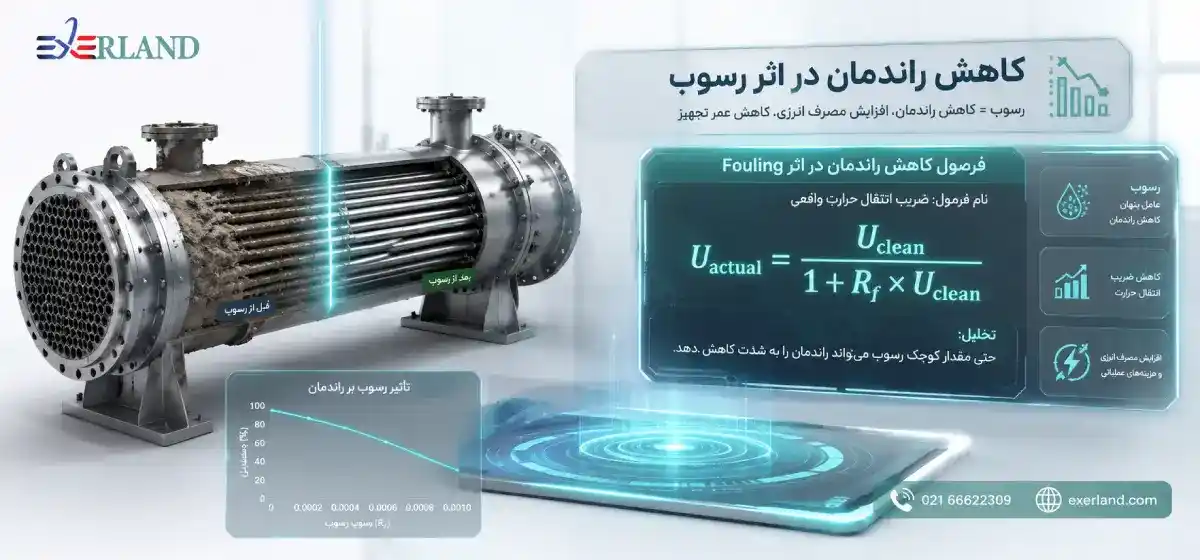

فرمول کاهش راندمان در اثر Fouling

نام فرمول: ضریب انتقال حرارت واقعی

تحلیل:

حتی مقدار کوچک Fouling می‌تواند راندمان را به شدت کاهش دهد.

خرابی‌های رایج در مبدل حرارتی صفحه‌ای

1. نشتی در واشرها (Gasket Failure)

• علت: دمای بالا یا فشار بیش از حد
• نتیجه: اختلاط سیالات

2. گرفتگی کانال‌ها (Fouling)

• علت: سیالات آلوده
• نتیجه: افت فشار و کاهش راندمان

3. خوردگی صفحات

• علت: انتخاب اشتباه متریال
• نتیجه: کاهش عمر تجهیز

4. افت راندمان حرارتی

• علت: رسوب + کاهش U-value

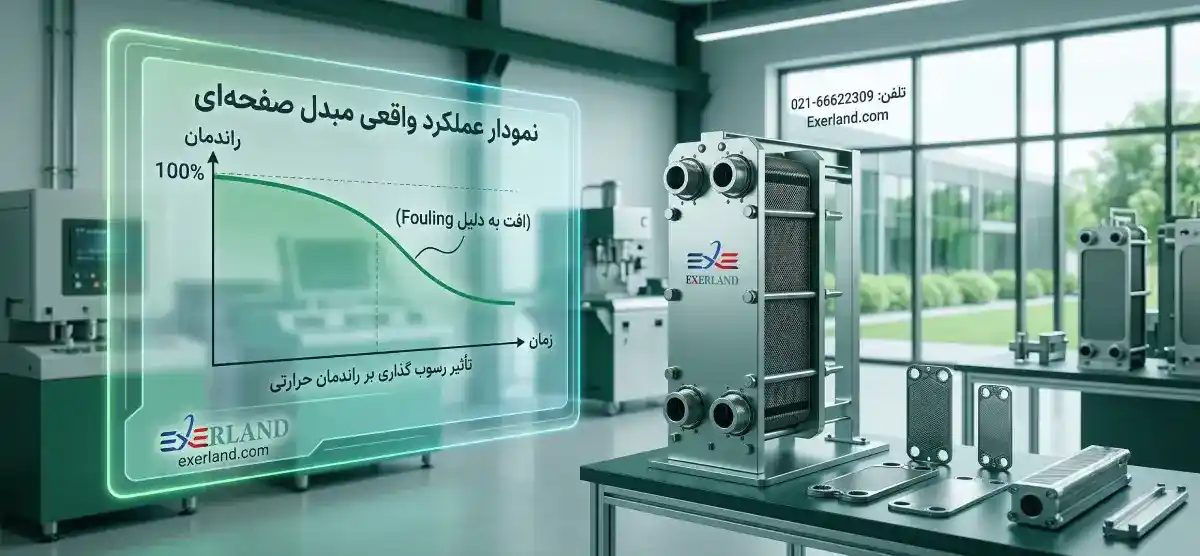

نمودار عملکرد واقعی مبدل

مقایسه مبدل صفحه‌ای با مبدل لوله‌ای در صنعت

تحلیل مهندسی:

• صفحه‌ای = راندمان بالا + حساسیت بالا
• لوله‌ای = پایدارتر ولی کم‌بازده‌تر

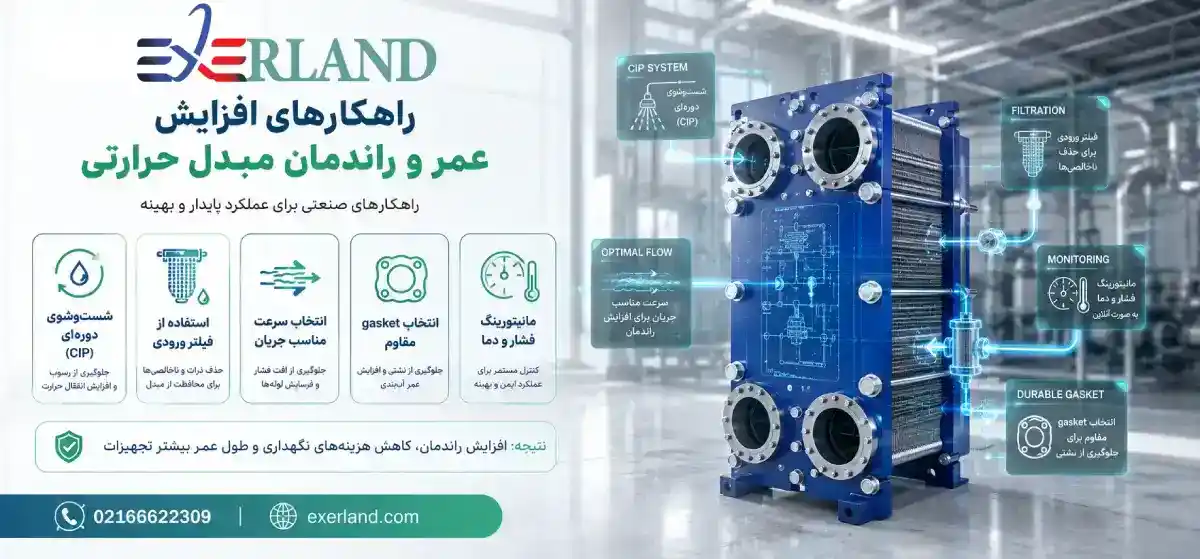

راهکارهای افزایش عمر و راندمان

روش‌های صنعتی:

• شست‌وشوی دوره‌ای (CIP)
• استفاده از فیلتر ورودی
• انتخاب سرعت مناسب جریان
• انتخاب gasket مقاوم
• مانیتورینگ فشار و دما

تحلیل اقتصادی عملکرد

در صنعت، فقط راندمان مهم نیست؛ هزینه هم مهم است.

عوامل اقتصادی:

• هزینه اولیه خرید
• هزینه انرژی
• هزینه نگهداری
• زمان توقف خط تولید

نتیجه مهندسی:
گاهی مبدل ارزان‌تر در طول زمان گران‌تر تمام می‌شود.
