سیستم تبرید تراکمی در نیروگاه ها؛ چگونه به بهینه سازی عملکرد کمک می کند؟

مبانی سیستم تبرید تراکمی در کاربردهای نیروگاهی

در نیروگاه‌های تولید برق، کنترل دما یکی از مهم‌ترین عوامل برای حفظ عملکرد پایدار تجهیزات است. بسیاری از تجهیزات حیاتی مانند ژنراتورها، سیستم‌های الکترونیکی کنترلی، اتاق‌های کنترل، سیستم‌های هیدرولیکی و برخی فرآیندهای صنعتی نیاز به خنک‌کاری دقیق دارند. در چنین شرایطی استفاده از سیستم‌های تبرید صنعتی به‌ویژه سیستم تبرید تراکمی اهمیت زیادی پیدا می‌کند. این سیستم‌ها امکان انتقال حرارت از محیط‌های با دمای پایین به محیط‌های با دمای بالاتر را فراهم می‌کنند و نقش مهمی در افزایش قابلیت اطمینان تجهیزات نیروگاهی دارند.

سیستم تبرید تراکمی یکی از رایج‌ترین فناوری‌های تولید سرما در صنایع مختلف از جمله نیروگاه‌ها است. اساس عملکرد این سیستم بر مبنای گردش یک سیال عامل به نام مبرد در یک چرخه بسته است. این چرخه شامل چهار فرآیند اصلی است: تبخیر، تراکم، چگالش و انبساط. در طی این فرآیندها، مبرد گرما را از یک محیط جذب کرده و آن را به محیط دیگری منتقل می‌کند.

چهار جزء اصلی در هر سیستم تبرید تراکمی وجود دارد. این اجزا شامل اواپراتور، کمپرسور، کندانسور و شیر انبساط هستند. در اواپراتور، مبرد با جذب گرمای محیط تبخیر می‌شود. سپس کمپرسور بخار مبرد را فشرده کرده و فشار و دمای آن را افزایش می‌دهد. مبرد داغ و پرفشار وارد کندانسور شده و گرمای خود را به محیط خنک‌کننده منتقل می‌کند و به مایع تبدیل می‌شود. در نهایت، مایع مبرد از شیر انبساط عبور کرده و فشار آن کاهش می‌یابد تا دوباره وارد اواپراتور شود.

در کاربردهای نیروگاهی، سیستم‌های تبرید تراکمی معمولاً برای خنک‌کاری آب سرد در چیلرهای صنعتی استفاده می‌شوند. این آب سرد سپس برای خنک‌کردن تجهیزات حساس مانند سیستم‌های کنترلی، مبدل‌های حرارتی، کمپرسورها یا تجهیزات الکتریکی مورد استفاده قرار می‌گیرد. به دلیل شرایط عملیاتی خاص نیروگاه‌ها مانند دمای محیط بالا، بار حرارتی زیاد و نیاز به عملکرد پیوسته، طراحی این سیستم‌ها باید با دقت مهندسی بالایی انجام شود.

از دیدگاه مهندسی انرژی، استفاده از سیستم تبرید تراکمی در نیروگاه‌ها نه‌تنها به بهبود عملکرد تجهیزات کمک می‌کند بلکه می‌تواند از افزایش دمای ناخواسته و کاهش راندمان سیستم‌های اصلی جلوگیری کند. به همین دلیل شناخت دقیق ساختار، مسیر حرکت مبرد و اصول عملکرد این سیستم‌ها برای مهندسان نیروگاهی اهمیت زیادی دارد.

در این مقاله از اکسرلند، ساختار سیستم تبرید تراکمی نیروگاهی، اجزای اصلی، مسیر حرکت مبرد، تحلیل عملکرد کمپرسورها، طراحی اواپراتور و کندانسور، انتخاب مبرد مناسب و نکات مهم مهندسی برای افزایش راندمان و قابلیت اطمینان این سیستم‌ها بررسی می‌شود.

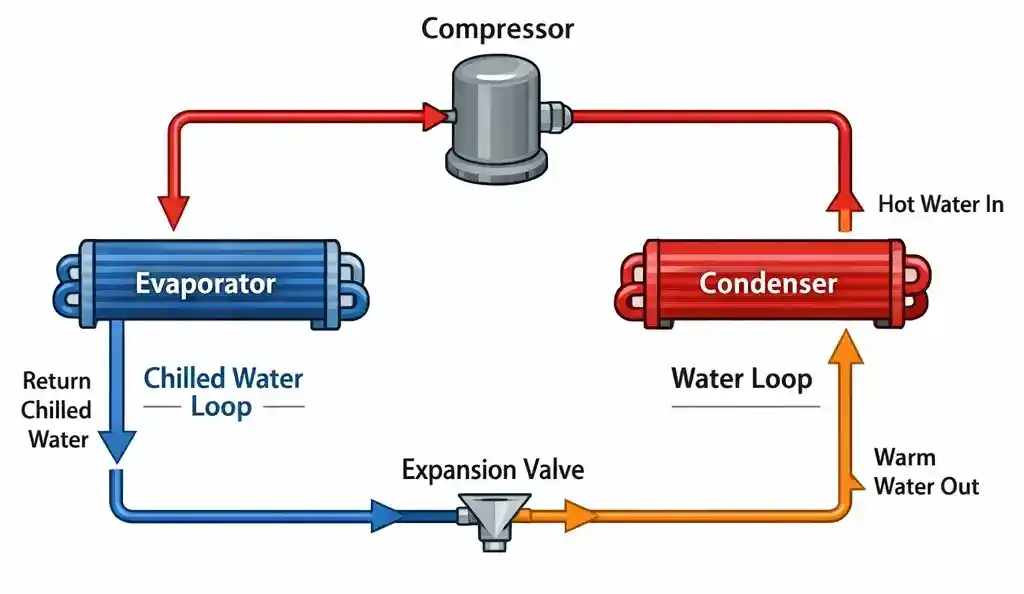

نمودار سیکل تبرید تراکمی روی نمودار P–h

بیشتر بخوانید: راهنمای جامع طراحی، انتخاب و بهره برداری بر اساس کاربرد گرمایش استخر و سالن ورزشی

ساختار سیستم تبرید تراکمی در نیروگاه و اجزای استراتژیک آن

در مقیاس نیروگاهی، سیستم تبرید تراکمی صرفاً یک «دستگاه خنک‌کننده» نیست؛ بلکه یک زیرسیستم حیاتی (Auxiliary System) است که توقف آن می‌تواند منجر به تریپ (Trip) کردن کل واحد نیروگاهی یا کاهش شدید راندمان توربین شود. به همین دلیل، اجزای تشکیل‌دهنده این سیستم با چیلرهای معمولی ساختمانی متفاوت هستند و از نوع Industrial Grade (درجه صنعتی) انتخاب می‌شوند.

در بسیاری از نیروگاه‌ها، سرمایش مورد نیاز توسط پکیج چیلرهای آب‌خنک (Water-Cooled Chiller Package) تأمین می‌شود. در این ساختار، چیلر وظیفه تولید آب سرد را بر عهده دارد و این آب از طریق مبدل‌ها یا کویل‌ها برای خنک‌کاری تجهیزات مختلف مورد استفاده قرار می‌گیرد. حرارت جذب‌شده توسط مبرد در کندانسور چیلر به آب کندانسور منتقل می‌شود و این آب سپس برای دفع حرارت به برج خنک کن مدار بسته (Closed Circuit Cooling Tower) ارسال می‌گردد. استفاده از برج خنک‌کن مدار بسته در نیروگاه‌ها مزیت‌هایی مانند کاهش آلودگی مدار، جلوگیری از تماس مستقیم آب فرایندی با محیط بیرون و افزایش طول عمر تجهیزات را فراهم می‌کند.

 کمپرسورهای صنعتی (The Heart of the System)

در نیروگاه‌ها، بار حرارتی معمولاً بسیار بالا و مداوم است. به همین دلیل از کمپرسورهای اسکرو (Screw) یا سانتریفیوژ (Centrifugal) استفاده می‌شود:

• کمپرسور اسکرو: به دلیل قابلیت کنترل ظرفیت پله‌ای یا بی‌وقفه (Stepless)، برای بارهای متغیر نیروگاهی عالی هستند.
• کمپرسور سانتریفیوژ: در ظرفیت‌های بسیار بالا (بالای ۱۰۰۰ تن تبرید) برای خنک‌کاری‌های متمرکز نیروگاه‌های بزرگ کاربرد دارند.

 کندانسورهای صنعتی (Heat Rejection)

در نیروگاه، دفع حرارت مبرد یک چالش است. کندانسورها معمولاً از نوع پوسته و لوله (Shell and Tube) با آلیاژهای مقاوم به خوردگی (مانند مس-نیکل یا تیتانیوم) هستند، زیرا آب خنک‌کننده نیروگاه ممکن است حاوی املاح یا سختی بالا باشد. در نیروگاه‌های خشک نیز از کندانسورهای هوایی با فن‌های عظیم استفاده می‌شود.

 اواپراتورهای خاص (The Cooling Source)

اواپراتور در نیروگاه وظیفه خنک‌کاری سیال واسط (معمولاً آب یا محلول گلیکول) را دارد که برای خنک‌کاری تجهیزاتی مثل Lube Oil Cooler (خنک‌کن روغن روانکاری) یا Generator Air Cooler (خنک‌کن هوای ژنراتور) ارسال می‌شود. اواپراتورهای نیروگاهی عمدتاً از نوع Flooded (مغروق) هستند تا بیشترین سطح تبادل حرارتی و کمترین اختلاف دما را فراهم کنند.

تجهیزات جانبی و حفاظتی (Safety & Control)

علاوه بر چهار جزء اصلی، در سیستم‌های نیروگاهی قطعاتی همچون جداکننده روغن (Oil Separator) با راندمان بالا، اکومولاتور (Accumulator) برای جلوگیری از ورود مایع به کمپرسور، و سنسورهای فشار و دمای فوق دقیق نصب می‌شوند که به سیستم DCS (کنترل مرکزی نیروگاه) متصل هستند.

جدول مقایسه‌ای سیستم تبرید معمولی vs سیستم تبرید نیروگاهی

بیشتر بخوانید: چگونه مبدل حرارتی هوا خنک، مصرف انرژی و هزینه نگهداری صنایع شما را کاهش می دهد؟

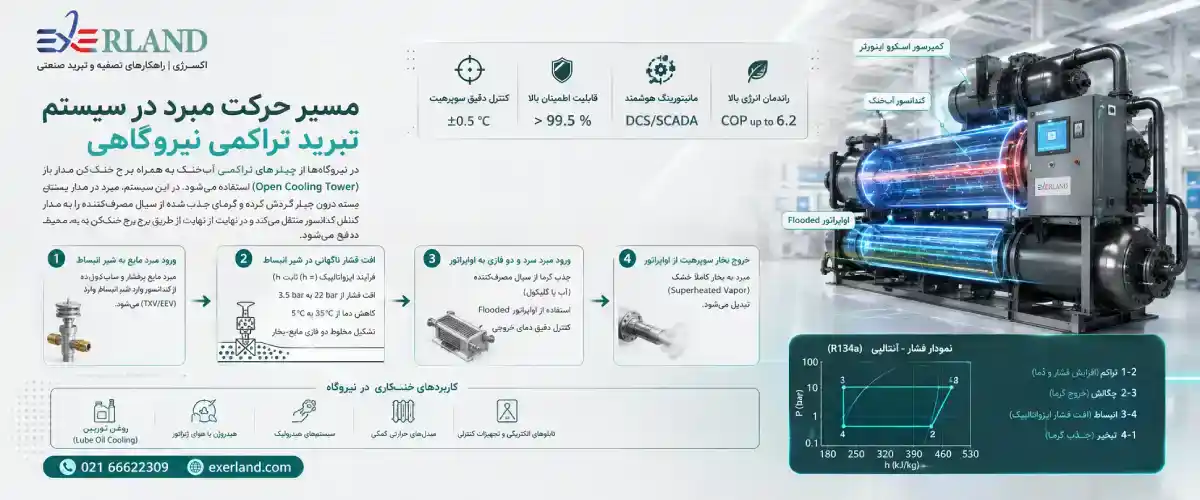

مسیر حرکت مبرد در سیستم تبرید تراکمی نیروگاهی و تحلیل ترمودینامیکی آن

در بسیاری از نیروگاه‌ها برای خنک‌کاری تجهیزات کمکی، تابلوهای الکتریکی، سیستم‌های کنترلی، روغن‌کاری توربین و فضاهای عملیاتی از سیستم تبرید تراکمی بخار استفاده می‌شود. متداول‌ترین آرایش، استفاده از پکیج چیلر آب‌خنک به همراه برج خنک‌کن مدار باز (Open Cooling Tower) است. در این ساختار، مبرد در یک مدار بسته در داخل چیلر گردش می‌کند و گرمای جذب‌شده در نهایت از طریق آب کندانسور به برج خنک‌کن منتقل و به محیط دفع می‌شود.

در ادامه مسیر حرکت مبرد، مرحله به مرحله و با تحلیل مهندسی تشریح می‌شود:

 ورود مبرد مایع به شیر انبساط

در کندانسور، مبرد در فشار بالا چگالیده شده و تبدیل به مایع پرفشار می‌شود. این مایع از طریق خط مایع (Liquid Line) وارد شیر انبساط نیروگاهی می‌شود.

در نیروگاه معمولاً از این شیرها استفاده می‌شود:

• TXV با کنترل سوپرهیت دقیق
• EEV با فرمان DCS برای سیستم‌های حساس مثل خنک‌کاری ژنراتور

در این نقطه مبرد هنوز کاملاً ساب‌کول شده است تا از تشکیل بخار زودرس در خط مایع جلوگیری شود.

 افت فشار ناگهانی در شیر انبساط

در شیر انبساط، مبرد مایع پرفشار خروجی از کندانسور وارد یک مسیر با سطح مقطع محدود می‌شود و در نتیجه افت فشار ناگهانی در آن ایجاد می‌گردد. این فرآیند از نظر ترمودینامیکی تقریباً ایزوانتالپیک است؛ یعنی آنتالپی مبرد تقریباً ثابت باقی می‌ماند، اما به دلیل کاهش شدید فشار، دمای اشباع مبرد نیز کاهش پیدا می‌کند.

در اثر این افت فشار، بخشی از مبرد مایع بلافاصله تبخیر می‌شود که به آن Flash Gas گفته می‌شود. در نتیجه سیال خروجی از شیر انبساط به صورت مخلوط دو فازی مایع–بخار (Two‑Phase Mixture) وارد اواپراتور می‌شود. این مخلوط با دمای پایین در اواپراتور جریان یافته و با جذب گرمای محیط یا سیال ثانویه، فرآیند تبخیر کامل مبرد انجام می‌شود.

در بسیاری از کاربردهای صنعتی مانند نیروگاه‌ها، برای بهبود عملکرد سیستم و جلوگیری از تشکیل بیش از حد بخار لحظه‌ای، میزان سابکولینگ (Subcooling) مایع خروجی از کندانسور بیشتر در نظر گرفته می‌شود. این کار باعث می‌شود مبرد قبل از ورود به شیر انبساط کاملاً در حالت مایع باقی بماند و مقدار Flash Gas در ورودی اواپراتور کاهش یابد که در نهایت به افزایش راندمان سیستم کمک می‌کند.

در سیستم‌های سرمایشی مبتنی بر چیلرهای تراکمی هواخنک با کمپرسور اسکرال (Air‑Cooled Scroll Chiller) نیز همین اصل ترمودینامیکی برقرار است. در این چیلرها که معمولاً در کاربردهای ساختمانی و برخی تأسیسات صنعتی استفاده می‌شوند، کنترل دقیق عملکرد شیر انبساط و میزان سابکولینگ مبرد اهمیت زیادی دارد تا مبرد با شرایط مناسب وارد اواپراتور شده و ظرفیت سرمایشی سیستم به شکل پایدار تأمین گردد.

 ورود مبرد سرد و دو فازی به اواپراتور

در اواپراتور، مبرد گرمای سیال مصرف‌کننده (آب یا گلیکول) را جذب می‌کند.

کاربردهایی که معمولاً در نیروگاه خنک می‌شوند:

• روغن توربین (Lube Oil Cooling)
• هیدروژن یا هوای ژنراتور
• سیستم‌های هیدرولیک
• مبدل‌های حرارتی کمکی

در نیروگاه معمولاً از اواپراتور Flooded استفاده می‌شود زیرا:

• راندمان حرارتی بالاتر دارد
• دمای خروجی آب دقیق‌تر کنترل می‌شود
• ظرفیت تبخیر زیادتر است

در پایان اواپراتور، مبرد تبدیل به بخار کاملاً خشک (Superheated Vapor) می‌شود.

 مکش مبرد توسط کمپرسور صنعتی

پس از خروج مبرد از اواپراتور، بخار مبرد با فشار و دمای پایین وارد کمپرسور می‌شود. کمپرسور در این مرحله بخار مبرد را مکش کرده و با انجام فرآیند تراکم، فشار و دمای آن را به طور قابل توجهی افزایش می‌دهد. در بسیاری از کاربردهای نیروگاهی از چیلر تراکمی آب خنک با کمپرسور اسکرو اینورتر (Inverter Screw Water‑Cooled Chiller) استفاده می‌شود؛ زیرا این نوع کمپرسور توانایی کارکرد پیوسته، تحمل بارهای متغیر و کنترل دقیق ظرفیت را دارد.

در کمپرسورهای اسکرو صنعتی، گاز مبرد بین دو روتور مارپیچی به دام افتاده و با کاهش تدریجی حجم فضای بین روتورها فشرده می‌شود. استفاده از درایو اینورتر این امکان را فراهم می‌کند که سرعت کمپرسور متناسب با بار برودتی تنظیم شود و در نتیجه راندمان سیستم افزایش یافته و مصرف انرژی کاهش پیدا کند.

ویژگی مهم نیروگاهی:

• کمپرسور باید در برابر Liquid Hammer مقاوم باشد
• یاتاقان‌ها نیاز به خنک‌کاری دائم دارند
• سیستم روغن‌کاری تحت مانیتورینگ DCS است

در این فرآیند:

• فشار بالا می‌رود
• دما افزایش شدید پیدا می‌کند
• حجم بخار کم می‌شود

خروجی کمپرسور بخار پرفشار و بسیار داغ است.

 ورود گاز داغ به کندانسور و آغاز دفع حرارت

در کندانسور، مبرد گرمای خود را دفع می‌کند تا به مایع تبدیل شود.

در نیروگاه معمولاً از یکی از دو نوع استفاده می‌شود:

• کندانسور آب‌خنک (متصل به برج خنک‌کن نیروگاه)
• کندانسور هوایی (در نیروگاه‌های مناطق گرم و خشک)

در این نقطه مبرد:

• گرمای جذب‌شده در اواپراتور
• انرژی تراکم کمپرسور

را به محیط می‌دهد.

 خروج مبرد مایع از کندانسور و تکمیل چرخه

در انتها مبرد مایع با ساب‌کولینگ کافی وارد خط مایع شده و دوباره به شیر انبساط می‌رود.

این چرخه دائماً و بدون توقف (۲۴/۷) در نیروگاه تکرار می‌شود.

تحلیل مهندسی کمپرسورهای مورد استفاده در سیستم تبرید نیروگاهی

در سیستم تبرید تراکمی نیروگاهی، کمپرسور مهم‌ترین تجهیز چرخه تبرید محسوب می‌شود؛ زیرا انرژی لازم برای گردش مبرد در مدار توسط این تجهیز تأمین می‌گردد. کمپرسور با مکش بخار کم‌فشار خروجی از اواپراتور و فشرده‌سازی آن، فشار و دمای مبرد را افزایش می‌دهد و به این ترتیب شرایط لازم برای دفع حرارت در کندانسور فراهم می‌شود. در محیط‌های نیروگاهی که بار حرارتی بالا، شرایط کاری سخت و نیاز به بهره‌برداری مداوم وجود دارد، انتخاب نوع کمپرسور نقش مهمی در پایداری و راندمان سیستم سرمایش دارد.

برخلاف سیستم‌های تبرید تجاری کوچک که معمولاً از کمپرسورهایی مانند اسکرال یا روتاری استفاده می‌کنند، در کاربردهای نیروگاهی و صنعتی از کمپرسورهایی با ظرفیت بالا و قابلیت اطمینان بیشتر بهره گرفته می‌شود. از رایج‌ترین انواع کمپرسورها در این حوزه می‌توان به کمپرسورهای اسکرو (Screw) و سانتریفیوژ (Centrifugal) اشاره کرد که برای کارکرد مداوم و بارهای حرارتی بزرگ مناسب هستند.

به‌عنوان نمونه، در برخی تأسیسات نیروگاهی یا واحدهای صنعتی وابسته، از چیلرهای تراکمی هواخنک با کمپرسور اسکرو (Air‑Cooled Screw Chiller) نیز استفاده می‌شود. این نوع چیلرها به دلیل ساختار ساده‌تر، قابلیت اطمینان بالا و توانایی کار در شرایط بار متغیر، می‌توانند گزینه مناسبی برای تأمین سرمایش برخی تجهیزات یا فضاهای جانبی در نیروگاه باشند، در حالی که همچنان از مزایای کمپرسورهای صنعتی اسکرو در تأمین ظرفیت سرمایشی پایدار بهره می‌برند.

کمپرسور اسکرو در کاربردهای نیروگاهی

کمپرسور اسکرو یکی از متداول‌ترین انتخاب‌ها برای چیلرهای صنعتی نیروگاهی است. این نوع کمپرسور از دو روتور مارپیچی تشکیل شده است که با چرخش در داخل محفظه، بخار مبرد را فشرده می‌کنند.

مهم‌ترین ویژگی‌های کمپرسور اسکرو در نیروگاه‌ها شامل موارد زیر است:

• قابلیت کارکرد مداوم در شرایط بار متغیر

• کنترل ظرفیت پیوسته (Stepless Capacity Control)

• مقاومت بالا در برابر شوک‌های بار

• نیاز کمتر به تعمیرات در مقایسه با کمپرسورهای رفت و برگشتی

در بسیاری از چیلرهای نیروگاهی، کمپرسور اسکرو می‌تواند ظرفیت خود را از حدود ۳۰ تا ۱۰۰ درصد بار تنظیم کند. این ویژگی برای نیروگاه‌هایی که بار حرارتی آن‌ها در طول شبانه‌روز تغییر می‌کند بسیار مهم است.

کمپرسور سانتریفیوژ در ظرفیت‌های بسیار بالا

در نیروگاه‌های بزرگ، به‌خصوص نیروگاه‌های سیکل ترکیبی، ممکن است ظرفیت تبرید مورد نیاز بسیار زیاد باشد. در این شرایط از کمپرسورهای سانتریفیوژ استفاده می‌شود.

در این کمپرسورها، مبرد توسط یک یا چند ایمپلر با سرعت بالا شتاب گرفته و سپس در دیفیوزر فشرده می‌شود. این نوع کمپرسورها برای ظرفیت‌های بالا مزایای مهمی دارند:

• راندمان انرژی بالا در ظرفیت‌های بزرگ

• لرزش و نویز کمتر نسبت به کمپرسورهای دیگر

• قابلیت تولید ظرفیت‌های چند هزار تن تبرید

اما این کمپرسورها نسبت به تغییرات ناگهانی بار حساس‌تر هستند و طراحی سیستم کنترل آن‌ها پیچیده‌تر است.

در کنار این تجهیزات با ظرفیت بسیار بالا، در بخش‌هایی از نیروگاه که بار برودتی کمتر یا توزیع‌شده وجود دارد، ممکن است از چیلرهای تراکمی آب خنک اسکرال (Scroll Water‑Cooled Chiller) استفاده شود. کمپرسورهای اسکرال به دلیل ساختار ساده‌تر، لرزش کم، قابلیت اطمینان بالا و نگهداری آسان، گزینه مناسبی برای ظرفیت‌های متوسط و سیستم‌های خنک‌کاری کمکی در نیروگاه‌ها محسوب می‌شوند.

سیستم روغن‌کاری و خنک‌کاری کمپرسور

یکی از بخش‌های بسیار مهم در کمپرسورهای نیروگاهی، سیستم روغن‌کاری (Lubrication System) است. روغن وظیفه روانکاری یاتاقان‌ها، کاهش اصطکاک و انتقال حرارت را بر عهده دارد. در بسیاری از چیلرهای نیروگاهی، سیستم روغن دارای تجهیزات زیر است:

• پمپ روغن

• فیلتر روغن

• خنک‌کن روغن

• جداکننده روغن (Oil Separator)

این سیستم‌ها معمولاً به سیستم مانیتورینگ مرکزی نیروگاه (DCS) متصل هستند تا در صورت افت فشار روغن یا افزایش دما، هشدار یا تریپ صادر شود.

در نهایت باید توجه داشت که عملکرد صحیح کمپرسور مستقیماً بر ظرفیت تبرید، راندمان انرژی و پایداری عملکرد سیستم خنک‌کاری نیروگاه تأثیر می‌گذارد.

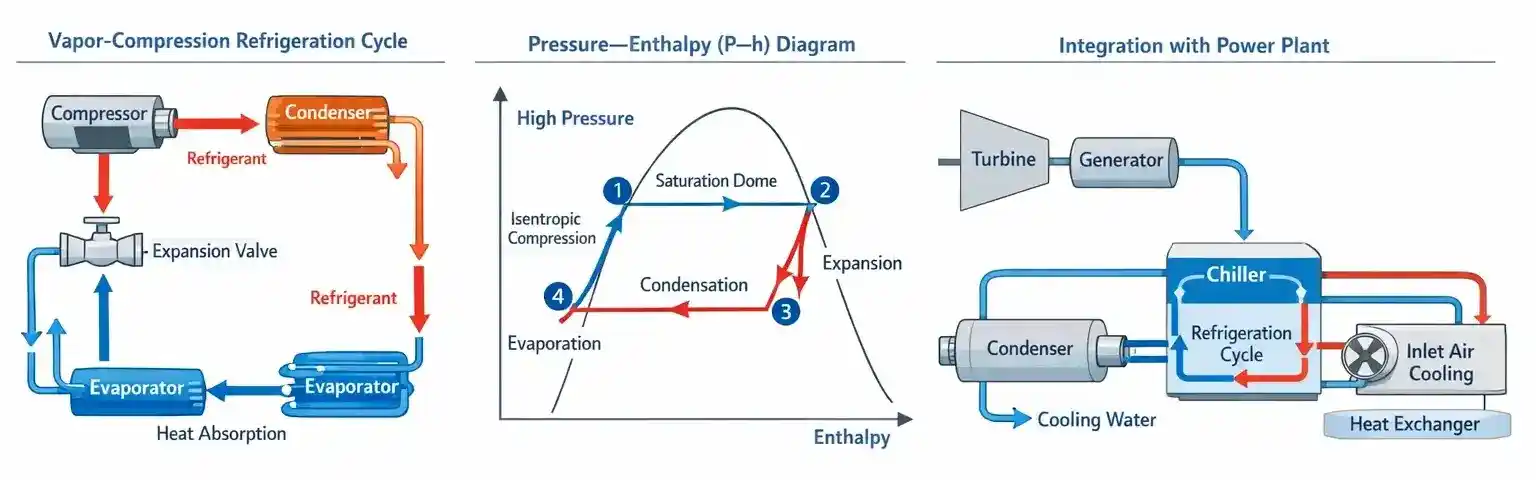

نمودار شماتیک سیستم تبرید تراکمی در نیروگاه

بیشتر بخوانید: چگونه چیلر کم مصرف و با راندمان انرژی بالا برای صنایع انتخاب کنیم؟

طراحی مهندسی اواپراتور در سیستم تبرید نیروگاهی و نقش آن در خنک‌کاری تجهیزات حیاتی

اواپراتور یکی از مهم‌ترین اجزای سیستم تبرید تراکمی در نیروگاه‌ها محسوب می‌شود، زیرا فرآیند اصلی تولید سرما در این بخش رخ می‌دهد. در اواپراتور، مبرد با جذب گرمای سیال ثانویه (معمولاً آب یا محلول آب و گلیکول) تبخیر شده و به بخار تبدیل می‌شود. این سیال خنک‌شده سپس برای خنک‌کاری تجهیزات حساس نیروگاهی مورد استفاده قرار می‌گیرد.

در نیروگاه‌ها، طراحی اواپراتور باید به گونه‌ای انجام شود که بتواند بار حرارتی زیاد، عملکرد پیوسته و شرایط عملیاتی سخت را تحمل کند. به همین دلیل، اواپراتورهای مورد استفاده در سیستم‌های تبرید نیروگاهی معمولاً از نوع پوسته و لوله (Shell and Tube) هستند.

ساختار اواپراتور نیروگاهی

در اواپراتورهای پوسته و لوله، مبرد معمولاً در سمت پوسته جریان دارد و آب یا سیال خنک‌شونده در داخل لوله‌ها حرکت می‌کند. این ساختار چند مزیت مهم دارد:

• سطح انتقال حرارت زیاد

• امکان تمیزکاری و سرویس آسان

• مقاومت بالا در برابر فشار و دمای عملیاتی

• عمر کاری طولانی در محیط‌های صنعتی

در بسیاری از سیستم‌های تبرید نیروگاهی، اواپراتورها از نوع Flooded Evaporator هستند. در این طراحی، بخش بزرگی از پوسته با مبرد مایع پر می‌شود و لوله‌ها در داخل این مایع غوطه‌ور هستند. این نوع طراحی باعث افزایش راندمان انتقال حرارت می‌شود.

به طور کلی، انتخاب نوع اواپراتور به ظرفیت سیستم و شرایط بهره‌برداری بستگی دارد؛ برای مثال در سیستم‌های کوچک‌تر مانند برخی چیلرهای تراکمی هواخنک اسکرو اینورتر ممکن است از طراحی‌های متفاوت‌تری نسبت به سیستم‌های بزرگ صنعتی استفاده شود.

نقش اواپراتور در خنک‌کاری تجهیزات نیروگاهی

سیالی که در اواپراتور خنک می‌شود معمولاً برای چند کاربرد مهم در نیروگاه مورد استفاده قرار می‌گیرد:

• خنک‌کاری روغن روانکاری توربین (Lube Oil Cooling)

• خنک‌کاری ژنراتور و سیستم‌های الکتریکی

• خنک‌کاری تجهیزات هیدرولیکی

• کنترل دمای اتاق‌های کنترل و سیستم‌های الکترونیکی

• خنک‌کاری مبدل‌های حرارتی کمکی

در برخی نیروگاه‌ها، دمای آب خروجی از اواپراتور معمولاً در محدوده ۶ تا ۸ درجه سانتی‌گراد تنظیم می‌شود تا بتواند ظرفیت خنک‌کاری کافی برای تجهیزات حساس فراهم کند.

ملاحظات طراحی اواپراتور در نیروگاه

طراحی اواپراتور در محیط نیروگاهی نیازمند توجه به چند عامل مهم است:

جلوگیری از یخ‌زدگی (Freezing Protection)

اگر دمای مبرد بیش از حد پایین بیاید، ممکن است آب داخل لوله‌ها یخ بزند و باعث آسیب جدی به مبدل شود.

 کنترل دقیق سوپرهیت

بخار خروجی از اواپراتور باید کمی سوپرهیت باشد تا از ورود مایع به کمپرسور جلوگیری شود.

 توزیع یکنواخت مبرد

اگر مبرد به طور یکنواخت در اواپراتور توزیع نشود، بخشی از سطح انتقال حرارت بلااستفاده خواهد ماند.

 رسوب و گرفتگی لوله‌ها

در بسیاری از نیروگاه‌ها کیفیت آب خنک‌کننده ممکن است مناسب نباشد، بنابراین طراحی باید امکان شستشو و رسوب‌زدایی دوره‌ای را فراهم کند.

در مقابل این ملاحظات سنگین نیروگاهی، مینی‌چیلر معمولاً از اواپراتورهای ساده‌تر مثل Plate یا DX استفاده می‌کنند، چون شرایط کاری‌شان سبک‌تر است.

اهمیت عملکرد پایدار اواپراتور

اگر عملکرد اواپراتور دچار مشکل شود، دمای آب خنک افزایش پیدا می‌کند و این موضوع می‌تواند منجر به افزایش دمای تجهیزات حیاتی نیروگاه شود. در موارد شدید حتی ممکن است سیستم‌های حفاظتی نیروگاه فعال شده و باعث کاهش بار تولید یا توقف واحد شوند.

به همین دلیل در بسیاری از نیروگاه‌ها، سیستم تبرید به صورت Redundant (چند واحد موازی) طراحی می‌شود تا در صورت خرابی یک چیلر، سیستم خنک‌کاری همچنان فعال باقی بماند.

کندانسور در سیستم تبرید تراکمی نیروگاهی و روش‌های دفع حرارت

کندانسور یکی از اجزای کلیدی در سیستم تبرید تراکمی نیروگاهی است که وظیفه اصلی آن دفع حرارت جذب‌شده در اواپراتور و حرارت حاصل از فرآیند تراکم در کمپرسور می‌باشد. در این بخش، بخار داغ مبرد که از کمپرسور خارج شده است با از دست دادن حرارت خود به محیط یا سیال خنک‌کننده، به مایع تبدیل می‌شود. این فرآیند چگالش برای ادامه چرخه تبرید ضروری است.

در کاربردهای نیروگاهی، کندانسورها باید قادر باشند مقادیر بسیار زیادی از گرما را به‌طور پایدار و مداوم دفع کنند. به همین دلیل طراحی آن‌ها معمولاً صنعتی، مقاوم و با ظرفیت بالا انجام می‌شود.

انواع کندانسور در سیستم‌های تبرید نیروگاهی

در سیستم‌های تبرید صنعتی نیروگاهی معمولاً دو نوع کندانسور استفاده می‌شود:

۱. کندانسور آبی (Water-Cooled Condenser)

۲. کندانسور هوایی (Air-Cooled Condenser)

در بیشتر نیروگاه‌ها، نوع اول یعنی کندانسور آبی به دلیل راندمان بالاتر کاربرد بیشتری دارد.

کندانسور پوسته و لوله (Shell & Tube)

رایج‌ترین نوع کندانسور در سیستم‌های تبرید نیروگاهی کندانسور پوسته و لوله است. در این نوع مبدل، بخار مبرد در سمت پوسته جریان دارد و آب خنک‌کننده در داخل لوله‌ها حرکت می‌کند.

مراحل عملکرد در این کندانسور به صورت زیر است:

1. بخار داغ مبرد از کمپرسور وارد پوسته کندانسور می‌شود.
2. آب خنک‌کننده در لوله‌ها جریان دارد.
3. گرمای مبرد به آب منتقل می‌شود.
4. مبرد به مایع اشباع تبدیل می‌شود.
5. مایع مبرد به سمت شیر انبساط هدایت می‌شود.

برای افزایش مقاومت در برابر خوردگی و رسوب، لوله‌های کندانسور معمولاً از مواد زیر ساخته می‌شوند:

• آلیاژهای مس–نیکل

• فولاد ضدزنگ

• تیتانیوم در محیط‌های خورنده

نقش برج خنک‌کن در دفع حرارت

در بسیاری از سیستم‌های تبرید صنعتی و نیروگاهی، به‌ویژه در چیلرهای تراکمی آب‌خنک، دفع حرارت کندانسور از طریق یک مدار آب خنک‌کن انجام می‌شود. در این سیستم‌ها، آبی که در کندانسور جریان دارد پس از جذب حرارت مبرد، افزایش دما پیدا کرده و برای خنک شدن به برج خنک‌کن (Cooling Tower) ارسال می‌شود.

در برج خنک‌کن، آب گرم با جریان هوا تماس پیدا می‌کند و بخشی از آن تبخیر می‌شود. این تبخیر باعث کاهش دمای آب باقی‌مانده شده و آب خنک‌شده مجدداً به کندانسور بازمی‌گردد تا چرخه انتقال حرارت ادامه یابد.

بنابراین در واقع دفع نهایی حرارت از طریق چرخه زیر انجام می‌شود:

این فرآیند باعث می‌شود که گرمای تجهیزات نیروگاهی به محیط اطراف منتقل شود.

بیشتر بخوانید: چک لیست اجرایی نصب منبع انبساط در موتورخانه چیلر صنعتی

چالش‌های عملیاتی کندانسور در نیروگاه

کندانسورهای نیروگاهی با چالش‌های عملیاتی مختلفی مواجه هستند که طراحی و نگهداری مناسب آن‌ها را ضروری می‌کند:

رسوب‌گذاری (Scaling)

کیفیت آب خنک‌کننده می‌تواند باعث تشکیل رسوب روی لوله‌ها شود و راندمان انتقال حرارت را کاهش دهد.

خوردگی (Corrosion)

در صورت استفاده از آب با ترکیبات شیمیایی خاص، احتمال خوردگی لوله‌ها افزایش می‌یابد.

کاهش راندمان حرارتی

افزایش دمای آب ورودی به کندانسور می‌تواند باعث افزایش فشار چگالش و در نتیجه کاهش راندمان سیستم تبرید شود.

به همین دلیل در نیروگاه‌ها معمولاً سیستم‌های پایش آنلاین دما، فشار و دبی آب برای کنترل عملکرد کندانسور نصب می‌شود.

اهمیت کندانسور در راندمان سیستم

کندانسور یکی از اجزای کلیدی چرخه تبرید تراکمی است که وظیفه دفع حرارت جذب‌شده در اواپراتور به همراه حرارت حاصل از تراکم در کمپرسور را بر عهده دارد. عملکرد صحیح کندانسور نقش مستقیمی در راندمان انرژی کل سیستم دارد، زیرا هرچه انتقال حرارت در این بخش مؤثرتر انجام شود، فشار و دمای چگالش کاهش یافته و در نتیجه بار کاری کمپرسور کمتر می‌شود.

در صورتی که کندانسور نتواند حرارت را به‌طور مؤثر دفع کند، فشار کندانس افزایش یافته و کمپرسور برای فشرده‌سازی مبرد باید در فشار بالاتری کار کند. این موضوع باعث افزایش مصرف انرژی، کاهش ضریب عملکرد سیستم (COP) و در موارد شدید حتی ایجاد شرایط حفاظتی و توقف سیستم می‌شود.

در چیلرهای تراکمی هواخنک، کندانسور معمولاً از نوع کویل فین‌دار با فن‌های محوری است که حرارت مبرد را مستقیماً به هوای محیط منتقل می‌کند. راندمان این نوع کندانسور به عواملی مانند دمای هوای محیط، تمیزی سطوح فین‌ها، عملکرد صحیح فن‌ها و جریان مناسب هوا وابسته است؛ بنابراین در شرایط دمای محیط بالا، کنترل و نگهداری مناسب کندانسور اهمیت بیشتری پیدا می‌کند تا از افزایش فشار چگالش و افت راندمان سیستم جلوگیری شود.

مبردهای مورد استفاده در سیستم‌های تبرید نیروگاهی و ملاحظات انتخاب آن‌ها

مبرد (Refrigerant) سیالی است که در چرخه تبرید تراکمی گردش می‌کند و وظیفه اصلی آن جذب حرارت در اواپراتور و دفع آن در کندانسور است. انتخاب نوع مبرد در سیستم‌های تبرید نیروگاهی اهمیت زیادی دارد، زیرا ویژگی‌های ترمودینامیکی، ایمنی، اثرات زیست‌محیطی و سازگاری با تجهیزات همگی بر عملکرد کل سیستم تأثیر می‌گذارند.

در نیروگاه‌ها معمولاً از مبردهایی استفاده می‌شود که دارای راندمان حرارتی بالا، پایداری شیمیایی مناسب، ایمنی قابل قبول و توانایی کار در ظرفیت‌های تبرید بالا باشند تا سیستم بتواند در شرایط کاری مداوم و بارهای سنگین عملکرد قابل اعتمادی داشته باشد.

همچنین شاخص‌های زیست‌محیطی مانند ODP (پتانسیل تخریب لایه اوزون) و GWP (پتانسیل گرمایش جهانی) نیز در انتخاب مبرد اهمیت دارند و در سال‌های اخیر توجه بیشتری به مبردهای با اثرات زیست‌محیطی کمتر شده است.

در مقایسه با این سیستم‌های بزرگ، در مینی‌چیلرهای کم‌صدا که در ساختمان‌های مسکونی یا اداری استفاده می‌شوند، معمولاً از مبردهایی استفاده می‌شود که علاوه بر راندمان مناسب، به کاهش سطح صدا و سازگاری با کمپرسورهای کوچک‌تر کمک کنند. این سیستم‌ها برای ظرفیت‌های پایین‌تر طراحی شده‌اند و الزامات عملیاتی ساده‌تری نسبت به سیستم‌های تبرید نیروگاهی دارند.

ویژگی‌های مطلوب یک مبرد نیروگاهی

یک مبرد مناسب برای کاربردهای نیروگاهی باید دارای ویژگی‌های زیر باشد:

• ظرفیت انتقال حرارت بالا

• فشار کاری مناسب و ایمن

• پایداری شیمیایی در دما و فشار بالا

• سازگاری با مواد سازنده کمپرسور و مبدل‌های حرارتی

• سمیت پایین و ایمنی بالا

• حداقل اثرات مخرب زیست‌محیطی

دو شاخص مهم زیست‌محیطی برای ارزیابی مبردها عبارت‌اند از:

ODP (Ozone Depletion Potential)

پتانسیل تخریب لایه اوزون

GWP (Global Warming Potential)

پتانسیل گرمایش جهانی

در سال‌های اخیر، با اجرای توافق‌نامه‌ها و مقررات بین‌المللی مانند پروتکل مونترال و اصلاحیه کیگالی، استفاده از مبردهایی با ODP و GWP بالا به‌تدریج محدود شده و صنایع به سمت مبردهای جدیدتر با اثرات زیست‌محیطی کمتر حرکت کرده‌اند.

این موضوع تنها به سیستم‌های بزرگ صنعتی محدود نمی‌شود؛ حتی در تجهیزات کوچک‌تر مانند مینی چیلرهای اداری و تجاری نیز انتخاب مبردهای کم‌اثر بر محیط زیست به یک معیار مهم در طراحی و تولید تبدیل شده است. به همین دلیل بسیاری از تولیدکنندگان امروزه از مبردهای نسل جدید با کارایی انرژی مناسب و GWP پایین‌تر در این سیستم‌ها استفاده می‌کنند.

مبردهای رایج در سیستم‌های تبرید نیروگاهی

چند مبرد مهم که در چیلرها و سیستم‌های تبرید صنعتی نیروگاهی مورد استفاده قرار می‌گیرند عبارت‌اند از:

R134a

این مبرد یکی از رایج‌ترین مبردها در چیلرهای سانتریفیوژ نیروگاهی است.

ویژگی‌های مهم آن شامل موارد زیر است:

• پایداری شیمیایی مناسب

• غیرقابل اشتعال

• فشار کاری مناسب برای چیلرهای بزرگ

به همین دلیل در بسیاری از سیستم‌های تبرید نیروگاهی مدرن استفاده می‌شود.

آمونیاک (NH₃ – R717)

آمونیاک یکی از قدیمی‌ترین و کارآمدترین مبردهای صنعتی است و در بسیاری از سیستم‌های تبرید صنعتی بزرگ کاربرد دارد.

مزایای آمونیاک:

• راندمان حرارتی بسیار بالا

• هزینه پایین

• سازگاری خوب با محیط زیست (ODP=0)

با این حال، آمونیاک سمی و تا حدی قابل اشتعال است، بنابراین استفاده از آن نیازمند سیستم‌های ایمنی دقیق و طراحی مناسب است.

R123 و R1233zd

این مبردها در برخی چیلرهای سانتریفیوژ بزرگ استفاده می‌شوند و به دلیل GWP پایین‌تر نسبت به برخی مبردهای قدیمی، در سال‌های اخیر توجه بیشتری به آن‌ها شده است.

در مقابل، در مینی‌چیلرهای مسکونی و کاربردهای کوچک‌تر معمولاً از مبردهایی مانند R410A یا R32 استفاده می‌شود، زیرا این سیستم‌ها نیاز به مبردهایی دارند که ایمنی بالاتر، کاربری ساده‌تر و تجهیزات کوچک‌تر داشته باشند و برای استفاده در محیط‌های مسکونی مناسب‌تر باشند.

ملاحظات ایمنی در استفاده از مبرد

در نیروگاه‌ها رعایت الزامات ایمنی در استفاده از مبرد اهمیت زیادی دارد، زیرا سیستم‌های سرمایشی معمولاً به‌صورت پیوسته در حال کار هستند و تجهیزات بسیار حساس و گران‌قیمت را خنک می‌کنند. در بسیاری از نیروگاه‌ها این وظیفه بر عهده چیلرهای تراکمی آب‌خنک اسکرو استفاده می‌کنند و در کنار برج خنک‌کن مدار باز کار می‌کنند. به همین دلیل هرگونه نشتی مبرد یا خطای عملیاتی می‌تواند علاوه بر ایجاد خطر برای پرسنل، باعث کاهش راندمان یا حتی توقف سیستم‌های حیاتی شود.

در محیط نیروگاهی که تجهیزات گران‌قیمت و حساس وجود دارد، رعایت استانداردهای ایمنی در استفاده از مبرد بسیار مهم است. برخی اقدامات ایمنی شامل موارد زیر است:

• نصب سنسورهای تشخیص نشت مبرد

• تهویه مناسب در اتاق چیلر

• طراحی سیستم‌های اضطراری تخلیه مبرد

• آموزش پرسنل بهره‌برداری

تأثیر انتخاب مبرد بر راندمان سیستم

نوع مبرد انتخابی می‌تواند بر چند پارامتر مهم سیستم تبرید تأثیر بگذارد:

• ظرفیت تبرید

• فشار کاری سیستم

• مصرف انرژی کمپرسور

• طراحی مبدل‌های حرارتی

به همین دلیل در طراحی سیستم تبرید نیروگاهی، انتخاب مبرد معمولاً با استفاده از تحلیل‌های ترمودینامیکی و اقتصادی دقیق انجام می‌شود.

سوالات تخصصی سیستم تبرید تراکمی نیروگاه FAQ
