چک لیست اجرایی نصب منبع انبساط در موتورخانه چیلر صنعتی
برای نصب منبع انبساط در موتورخانه چیلر صنعتی، ابتدا محل نصب باید از نظر تراز بودن و دسترسی مناسب بررسی شود و پایهها با استحکام کافی نصب گردند. اتصالات ورودی و خروجی، شیرهای اطمینان و گیج فشار باید مطابق نقشهها قرار گرفته و عایقکاری لولهها با ضخامت مناسب انجام شود تا از نشتی و اتلاف انرژی جلوگیری شود.
پس از نصب، فشار اولیه منبع تنظیم و سیستم برای عملکرد صحیح تست میشود. تمامی مراحل اجرایی، به ویژه موارد کلیدی مثل تراز بودن، مقاومت پایه و تست نشتی، باید با دقت ثبت شود تا استانداردهای مجموعه اکسرلند رعایت گردد و امکان کنترل و پیگیری وضعیت هر آیتم به صورت کامل فراهم باشد.
اهمیت نصب منبع انبساط در موتورخانه صنعتی
یکی از مهمترین تجهیزات هر موتورخانه چیلر صنعتی، منبع انبساط است. این منبع وظیفه دارد تغییرات حجم آب در مدار هیدرونیک را جبران کند و از افزایش بیش از حد فشار جلوگیری نماید. نصب صحیح منبع انبساط نه تنها باعث افزایش عمر تجهیزات میشود، بلکه راندمان سیستم سرمایش و کارکرد مینی چیلر کم صدا را نیز بهبود میبخشد.
استفاده از یک چک لیست اجرایی نصب منبع انبساط باعث میشود که هر مرحله، از طراحی تا راهاندازی، به صورت منظم و استاندارد انجام شود و خطای انسانی به حداقل برسد.
نقش منبع انبساط در سیستم هیدرونیک
در یک سیستم چیلر صنعتی، آب با افزایش دما منبسط میشود. اگر این تغییر حجم کنترل نشود، فشار سیستم بالا رفته و ممکن است شیرهای اطمینان فعال شوند یا پمپها آسیب ببینند.
مزایای نصب صحیح منبع انبساط عبارتند از:
کنترل دقیق فشار مدار هیدرونیک
جلوگیری از هواگیری مکرر سیستم
افزایش عمر تجهیزات و پمپها
بهبود راندمان سیستم و کاهش مصرف انرژی
در سیستمهای دارای مینی چیلر، رعایت نکات نصب منبع انبساط باعث عملکرد پایدار و طول عمر دستگاه میشود.
پیامدهای نصب نادرست منبع انبساط
نصب اشتباه منبع انبساط میتواند باعث مشکلات جدی در سیستم شود:
فشار بیش از حد در مدار و فعال شدن شیر اطمینان
کاویتاسیون و آسیب به پمپها
کاهش عمر شیرهای کنترلی و تجهیزات جانبی
افزایش زمان و هزینه تعمیرات
پیامدهای نصب اشتباه و راهکارهای اصلاحی
| راهکار پیشنهادی | پیامد مهندسی | خطای رایج در نصب |
|---|---|---|
| بررسی جایگاه اتصال در مدار هیدرونیک | افزایش فشار و نوسان سیستم | اتصال در مسیر نادرست |
| تنظیم فشار اولیه مطابق دمای کاری | عملکرد غیر بهینه منبع | فشار پیششارژ نامناسب |
| نصب چک ولو استاندارد | برگشت آب و فشار مضاعف | عدم استفاده از چک ولو |
این نکات برای سیستمهای مجهز به چیلر تراکمی اهمیت حیاتی دارد.
تفاوت منبع انبساط صنعتی و ساختمانی
منابع انبساط صنعتی معمولا ظرفیت بیشتر، فشار کاری بالاتر و مقاومت بالاتری نسبت به منابع ساختمانی دارند:
منبع انبساط دیافراگمی: مناسب سیستمهای بسته و صنعتی، دیافراگم مقاوم در برابر فشار بالا دارد.
منبع انبساط تحت فشار: برای سیستمهای صنعتی با دمای کاری بالاتر استفاده میشود.
منابع ساختمانی: ظرفیت کمتر و فشار کاری پایین دارند، معمولاً در سیستمهای دارای چیلر تراکمی هوا خنک استفاده میشوند.
نکات تکمیلی و پیشنهادات اجرایی
برای اطمینان از عملکرد صحیح سیستم:
قبل از نصب، بررسی کنید که کندانسور چیلر و مبدل حرارتی به درستی نصب شده باشند.
در سیستمهای دارای پکیج چیلر آب خنک - برج خنک کن مدار بسته، منبع انبساط باید مطابق با ظرفیت برج خنک کن انتخاب شود.
نصب منبع انبساط در مسیر مناسب باعث کاهش نیاز به سرویسهای مکرر و افزایش عمر چیلر تراکمی آب خنک میشود.
جایگاه نصب منبع انبساط در موتورخانه
برای عملکرد صحیح، منبع انبساط باید در بالاترین نقطه مدار هیدرونیک نصب شود و نزدیک پمپ سیرکولاتور قرار گیرد. مسیر لولهکشی کوتاه و مستقیم باشد و از پیچشهای غیرضروری اجتناب شود.
نصب منبع انبساط در سیستم های پکیج چیلر + برج خنک کن اهمیت ویژهای دارد، زیرا فشار و جریان در مدار آب کاملاً تحت کنترل هستند و کوچکترین خطا میتواند کارکرد کل سیستم را تحت تأثیر قرار دهد.
نکات اجرایی:
مسیر لولهکشی کوتاه و مستقیم باشد و از پیچشهای غیرضروری اجتناب شود.
فشار پیششارژ مطابق دمای کاری تنظیم شود.
حتماً از شیر هواگیری و تخلیه استفاده شود.
از نصب در مسیر جریان مستقیم پمپ خودداری شود.
فرمول محاسبه تقریبی فشار اولیه منبع انبساط:
فشار پیششارژ
P0 = 0.9 × Pmax
P0: فشار اولیه منبع انبساط (bar)
Pmax: فشار کاری حداکثر سیستم (bar)
این فرمول برای طراحی اولیه سیستمهای چیلر صنعتی کاربرد دارد.
فشار پیششارژ مطابق دمای کاری تنظیم شود و حتماً از شیر هواگیری و تخلیه استفاده شود. از نصب منبع در مسیر جریان مستقیم پمپ خودداری کنید.
در سیستمهای پکیج چیلر آب خنک - برج خنک کن مدار بسته، رعایت این نکات باعث عملکرد ایمن و پایدار مدار هیدرونیک میشود و خطر آسیب به تجهیزات کاهش مییابد.
استانداردهای مرتبط با نصب منبع انبساط
رعایت استانداردها در نصب منبع انبساط ضروری است:
ASHRAE: دستورالعملهای سیستم آب سرد و تجهیزات مکانیکی
ASME Section VIII: طراحی منابع تحت فشار
EN 12828: نصب سیستمهای حرارت مرکزی
DIN 4807: استاندارد منابع انبساط دیافراگمی
برای سیستمهای پکیج چیلر آب خنک - برج خنک کن مدار باز، رعایت این استانداردها تضمینکننده ایمنی و طول عمر تجهیزات است.
محاسبه حجم منبع انبساط دیافراگمی
برای محاسبه حجم منبع انبساط دیافراگمی، ابتدا حجم کل آب مدار هیدرونیک و فشار پیششارژ را مشخص کنید. تجهیزات اصلی شامل کندانسور چیلر و اواپراتور چیلر هستند که باید به درستی نصب و تست شوند تا منبع انبساط بتواند وظایف خود را به درستی انجام دهد.
فرمول محاسبه حجم منبع
حجم منبع انبساط دیافراگمی
Vt = (Ve × ΔT × β) / (1 - (P0 / Pmax))
Vt: حجم کل منبع انبساط (لیتر)
Ve: حجم کل آب مدار هیدرونیک (لیتر)
ΔT: اختلاف دمای کاری آب (°C)
β: ضریب انبساط حجمی آب (لیتر/°C)
P0: فشار پیششارژ منبع (bar)
Pmax: فشار کاری حداکثر سیستم (bar)
مثال محاسباتی واقعی
فرض کنید یک چیلر صنعتی ۵۰۰ تن تبرید داریم و حجم آب سیستم ۲۰۰۰ لیتر، اختلاف دمای کاری ۱۰ درجه سانتیگراد و فشار کاری حداکثر ۶ bar است. فشار پیششارژ منبع را ۵.۵ bar در نظر میگیریم و ضریب انبساط حجمی آب را ۰.0003 در نظر میگیریم.
محاسبه حجم منبع:
Vt = (2000 × 10 × 0.0003) / (1 - (5.5 / 6))
Vt ≈ 1.8 / 0.0833
Vt ≈ 21.6 لیتر
بنابراین حجم منبع انبساط مورد نیاز ≈ ۲۲ لیتر
در سیستمهای چیلر تراکمی هواخنک اسکرو، نصب صحیح منبع انبساط و کنترل فشار مدار از بروز کاویتاسیون و نوسان فشار جلوگیری میکند.
این حجم میتواند برای منبع دیافراگمی استاندارد انتخاب شود.
تنظیم فشار اولیه منبع
فشار پیششارژ منبع باید مطابق دمای آب سرد چیلر تنظیم شود.
فرمول فشار پیششارژ
فشار پیششارژ
P0 = 0.95 × Ps
P0: فشار اولیه منبع (bar)
Ps: فشار استاتیکی سیستم در بالاترین نقطه مدار (bar)
برای مثال اگر ارتفاع سیستم از کف تا منبع ۵ متر باشد، فشار استاتیکی حدود ۰.۵ bar است (هر ۱۰ متر ≈ ۱ bar).
پس:
P0 = 0.95 × 0.5
P0 ≈ 0.475 bar
این مثال برای چیلر تراکمی آب خنک اسکرو اینورتر و سیستمهای مدار بسته یا باز قابل استفاده است.
جدول محاسبات طراحی منبع
| توضیح | مقدار | پارامتر |
|---|---|---|
| حجم کل مدار هیدرونیک | 2000 لیتر | حجم آب سیستم Ve |
| بین رفت و برگشت آب | 10 °C | اختلاف دما ΔT |
| برای آب در محدوده دما | 0.0003 | ضریب انبساط β |
| حداکثر فشار مدار | 6 bar | فشار کاری Pmax |
| مطابق طراحی | 5.5 bar | فشار پیششارژ P0 |
| خروجی محاسبه | 21.6 لیتر | حجم منبع Vt |
عملکرد بهینه سیستم سرمایش تنها با نصب صحیح منبع انبساط و رعایت فشار پیششارژ تضمین میشود.

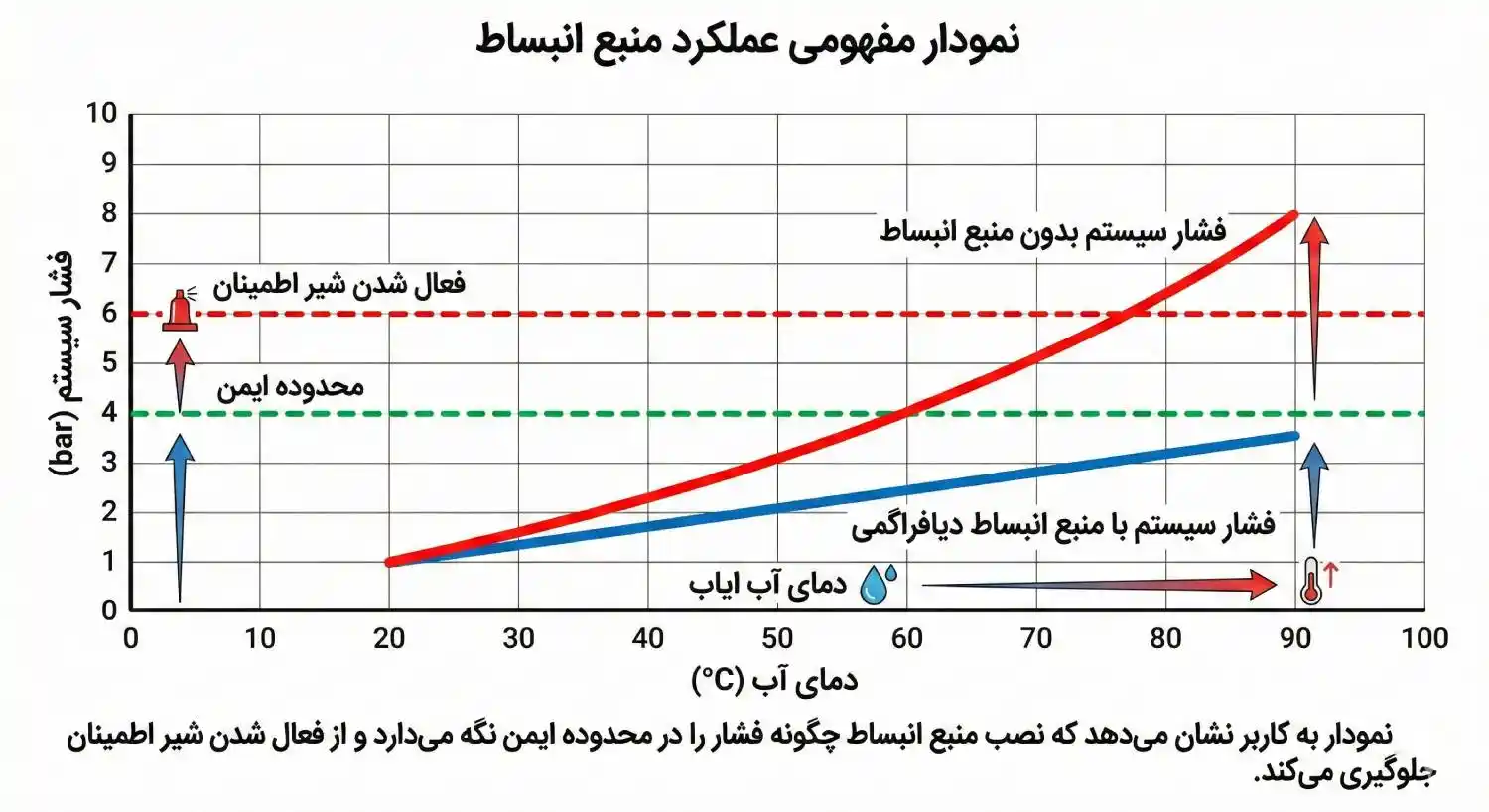

نمودار مفهومی عملکرد منبع
بیشتر بخوانید: چگونه چیلر کم مصرف و با راندمان انرژی بالا برای صنایع انتخاب کنیم؟
چک لیست طراحی منبع
| توضیح مهندسی | اقدام مورد نیاز | مرحله طراحی |
|---|---|---|
| شامل پمپها و لولهها | اندازهگیری دقیق کل حجم مدار هیدرونیک | محاسبه حجم آب سیستم |
| برای محاسبه انبساط حجمی | اختلاف دمای رفت و برگشت | تعیین ΔT کاری |
| بسته به فشار و دمای کاری | دیافراگمی یا تحت فشار | انتخاب نوع منبع |
| مطابق مثال عددی بالا | استفاده از فرمول Vt | محاسبه حجم منبع |
| فشار مناسب قبل از راهاندازی | محاسبه P0 و تنظیم شیر | تنظیم فشار پیششارژ |
| رعایت نکات ایمنی و طراحی | ASHRAE – ASME – EN – DIN | بررسی استانداردها |
برای چیلر تراکمی هواخنک اسکرال، بررسی شیب لوله، نصب چک ولو و کنترل فشار پیششارژ حین نصب ضروری است.
نکات مهم مهندسی
ارتفاع نصب منبع: منبع باید در بالاترین نقطه سیستم قرار گیرد تا عملکرد بهینه داشته باشد.
شیب لوله اتصال: لوله بین منبع و سیستم باید دارای شیب مناسب باشد تا هواگیری آسان شود.
کنترل دورهای: فشار پیششارژ و وضعیت دیافراگم باید به صورت دورهای بررسی شود.
ایمنی: نصب شیر اطمینان و چک ولو برای جلوگیری از برگشت آب الزامی است.
بیشتر بخوانید: بررسی جامع عملکرد کمپرسور چیلر و روش های کاهش مصرف انرژی در سیستم های سرمایشی صنعتی
چک لیست قبل از نصب
| وضعیت (✔/✖) | توضیح | اقدام قبل از نصب |
|---|---|---|
| اطمینان از محل نصب منبع و مسیر لولهها | بررسی نقشههای سیستم هیدرونیک | |
| دیافراگمی یا تحت فشار مطابق طراحی | بررسی نوع منبع | |
| اندازهگیری و تنظیم اولیه | کنترل فشار پیششارژ | |
| شیر اطمینان، چک ولو، شیر هواگیری | بررسی تجهیزات جانبی | |
| بالاترین نقطه مدار و نزدیک پمپ سیرکولاتور | بررسی محل نصب | |
| لولهکشی، پیچ و مهره، واشرها | آمادهسازی ابزار و تجهیزات |
چک لیست حین نصب
| وضعیت (✔/✖) | توضیح | اقدام حین نصب |
|---|---|---|
| لوله کوتاه، مستقیم و بدون پیچش | نصب صحیح لوله اتصال | |
| شیب مناسب برای جلوگیری از حبس هوا | کنترل شیب لوله | |
| نصب چک ولو و شیر هواگیری | اتصال تجهیزات جانبی | |
| استفاده از واشر و مهره استاندارد | محکم کردن اتصالات | |
| عدم آسیب و سوراخ نبودن | بررسی دیافراگم منبع | |
| تنظیم مطابق فشار کاری سیستم | کنترل فشار پیششارژ |
نصب صحیح منبع انبساط باعث عملکرد پایدار گرمایش و توزیع یکنواخت دما در مدار میشود.
چک لیست بعد از راهاندازی
| وضعیت (✔/✖) | توضیح | اقدام بعد از راهاندازی |
|---|---|---|
| حذف حبابهای هوا از مدار هیدرونیک | هواگیری سیستم | |
| بررسی فشار عملیاتی با مانومتر | تست فشار مدار | |
| اطمینان از عدم کاویتاسیون | کنترل عملکرد پمپ | |
| فشار سیستم ثابت و بدون نوسان | بررسی نوسان فشار | |
| عملکرد درست در فشار بالا | بررسی شیر اطمینان | |
| مستندسازی فشار و دما برای نگهداری | ثبت اطلاعات |
خطاهای رایج نصب منبع انبساط و پیشگیری
| راه حل اجرایی | پیامد مهندسی | خطای رایج |
|---|---|---|
| نصب در بالاترین نقطه مدار | عملکرد نامطلوب، برگشت هوا | نصب در پایینترین نقطه مدار |
| تنظیم دقیق P0 قبل از راهاندازی | فشار کم یا زیاد، نوسان سیستم | فشار پیششارژ نادرست |
| نصب چک ولو استاندارد | برگشت آب و آسیب تجهیزات | عدم نصب چک ولو |
| مسیر کوتاه و مستقیم با شیب مناسب | حبس هوا و کاهش جریان | مسیر لولهکشی پیچیده |
| بررسی ماهانه فشار و سلامت منبع | آسیب به دیافراگم و فشار ناپایدار | عدم کنترل دورهای |
نکات عملیاتی مهم منبع انبساط
قبل از پر کردن سیستم با آب، حتماً منبع انبساط را با فشار اولیه تنظیم کنید.
در زمان هواگیری، شیب لولهها و ارتفاع نصب منبع بسیار مهم است.
فشار کاری مدار را هنگام راهاندازی کنترل کنید و در صورت مشاهده نوسان یا صدای غیرمعمول، مسیر لولهها و فشار پیششارژ را بررسی کنید.
ثبت دقیق دادهها و تاریخچه نگهداری باعث میشود عیبیابی و تعمیرات آینده سریعتر انجام شود
