انتخاب مبدل حرارتی صفحه ای مناسب برای موتورخانه

فهرست عناوین مطلب

در تأسیسات حرارتی ساختمان‌ها، انتخاب مبدل حرارتی مناسب برای موتورخانه یکی از تصمیم‌های کلیدی در طراحی و بهره‌برداری بهینه سیستم است. در این میان، مبدل حرارتی صفحه ای به‌دلیل راندمان بالا، اشغال فضای کم و قابلیت سرویس آسان، به گزینه‌ای محبوب در بین مهندسان و پیمانکاران تبدیل شده است.

اکسرلند به‌عنوان مرجع تخصصی تأمین و مشاوره تجهیزات انتقال حرارت و تهویه مطبوع صنعتی، در این مقاله به بررسی کامل روش انتخاب، مزایا و معایب، و عوامل مؤثر بر انتخاب مبدل صفحه ای مناسب موتورخانه می‌پردازد.

پرسش :مبدل حرارتی صفحه‌ای برای موتورخانه چیست و چرا انتخاب آن اهمیت دارد؟

تعریف مبدل حرارتی صفحه ای برای موتورخانه

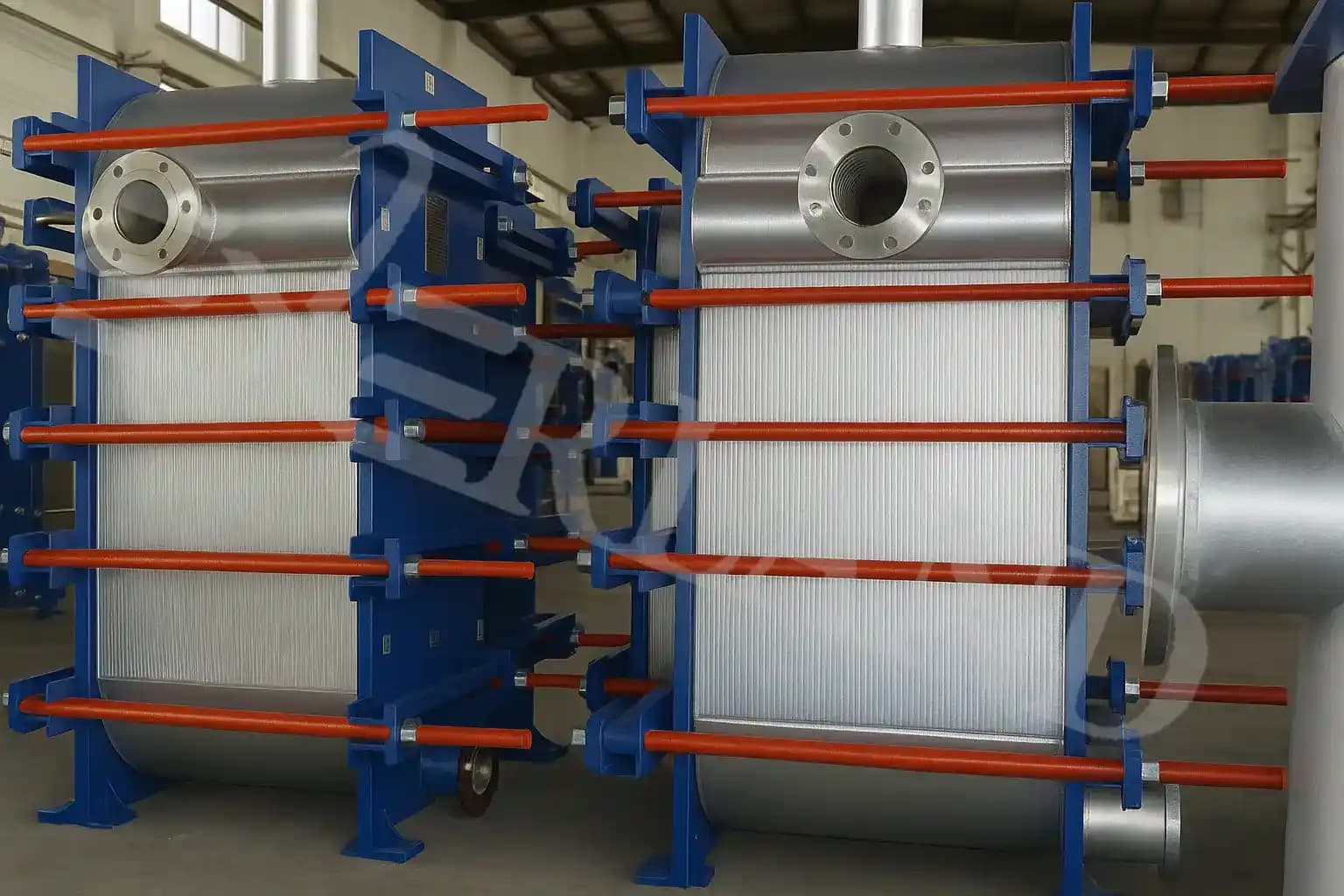

مبدل حرارتی صفحه ای (Plate Heat Exchanger) مجموعه‌ای از صفحات فلزی نازک است که در فواصل منظم کنار هم قرار گرفته و با عبور هم‌زمان دو سیال گرم و سرد، انتقال حرارت را با راندمان بالا انجام می‌دهد.

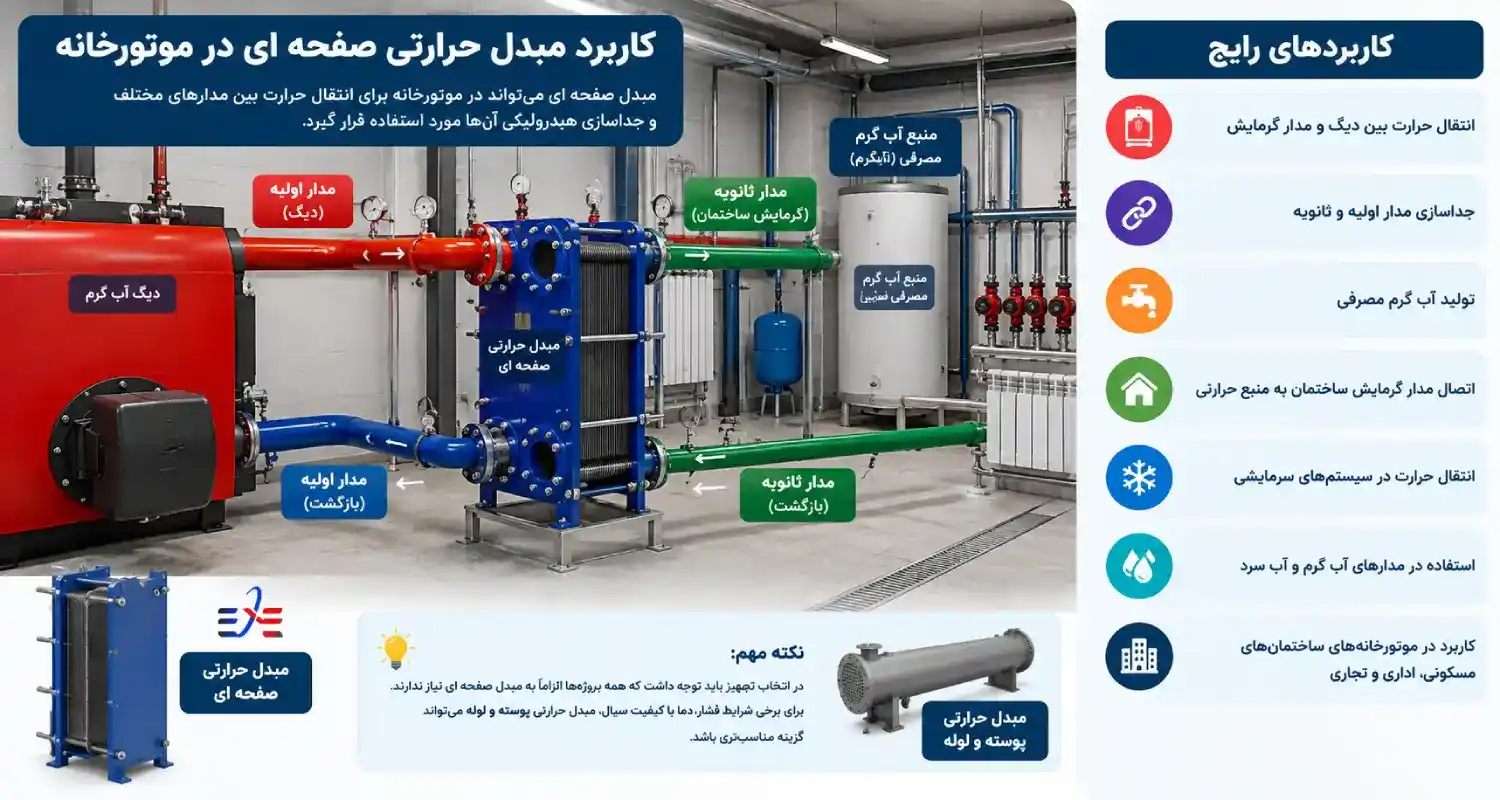

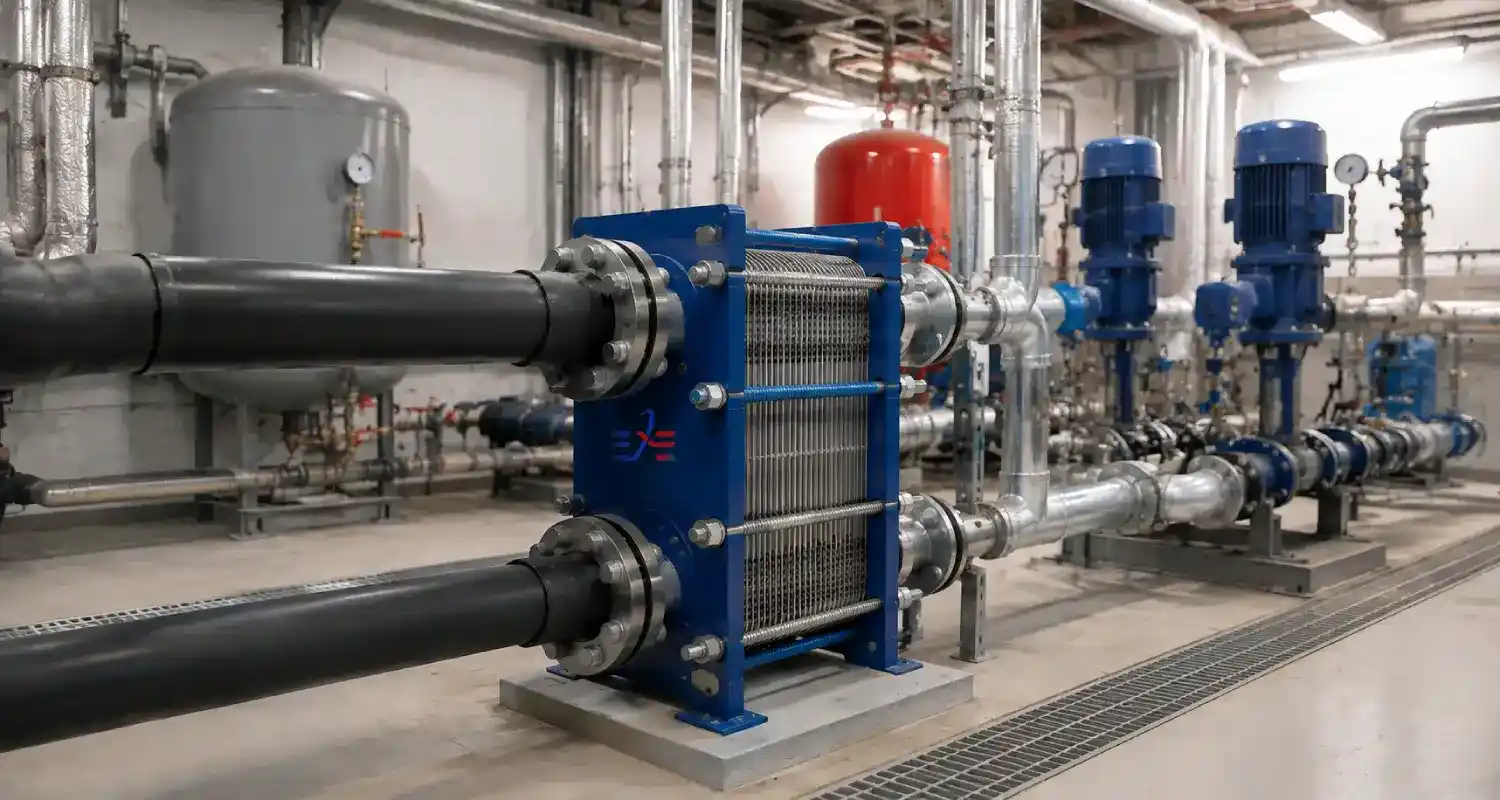

در موتورخانه‌ها، از مبدل‌های صفحه‌ای برای تولید آبگرم مصرفی بهداشتی و در برخی موارد برای پیش‌گرمایش سیستم‌های گرمایشی استفاده می‌شود.

برخلاف مبدل‌های مسی پکیجی، مبدل‌های صفحه‌ای صنعتی مخصوص موتورخانه‌ها از نوع واشر‌دار (Gasketed) یا جوشی (Brazed) با ظرفیت متوسط تا بالا هستند که تحمل فشار و دمای بیشتری دارند.

مزایای مبدل حرارتی صفحه ای در موتورخانه

مبدل های صفحه ای به‌عنوان جایگزین منابع دوجداره و کویلی، مزایای متعددی دارند که آن‌ها را به انتخابی هوشمندانه در طراحی موتورخانه‌های مدرن تبدیل کرده است:

1. راندمان بالا و ابعاد فشرده

راندمان حرارتی بالاتر از 98٪، ابعاد کوچک‌تر و وزن سبک‌تر نسبت به منابع دوجداره باعث صرفه‌جویی در فضا و کاهش هزینه‌های نصب می‌شود.

2. کاهش مصرف انرژی و هزینه

قیمت مبدل حرارتی صفحه‌ای معمولاً تا 60٪ کمتر از منبع دوجداره است. از طرفی کاهش اتلاف حرارتی موجب کاهش مصرف گاز در سیستم‌های گرمایشی می‌شود.

3. نصب و جابجایی آسان

مبدل‌های صفحه‌ای در مقایسه با منابع حجیم دوجداره، حمل‌ونقل و نصب ساده‌تری دارند و نیاز به تخریب فیزیکی موتورخانه را از بین می‌برند.

4. نگهداری ساده و عمر طولانی

در نوع واشردار، صفحات قابل تعویض‌اند و می‌توان به‌صورت دوره‌ای آن‌ها را رسوب‌زدایی کرد. این ویژگی، عمر مفید و کارایی دستگاه را افزایش می‌دهد.

5. تحمل فشار بالا

مبدل‌های صفحه‌ای صنعتی قادر به تحمل فشار تا ۲۰ بار و دمای تا ۲۰۰ درجه سانتی‌گراد هستند و برای ساختمان‌های بلندمرتبه بسیار مناسب‌اند.

معایب و محدودیت ها در استفاده از مبدل صفحه ای

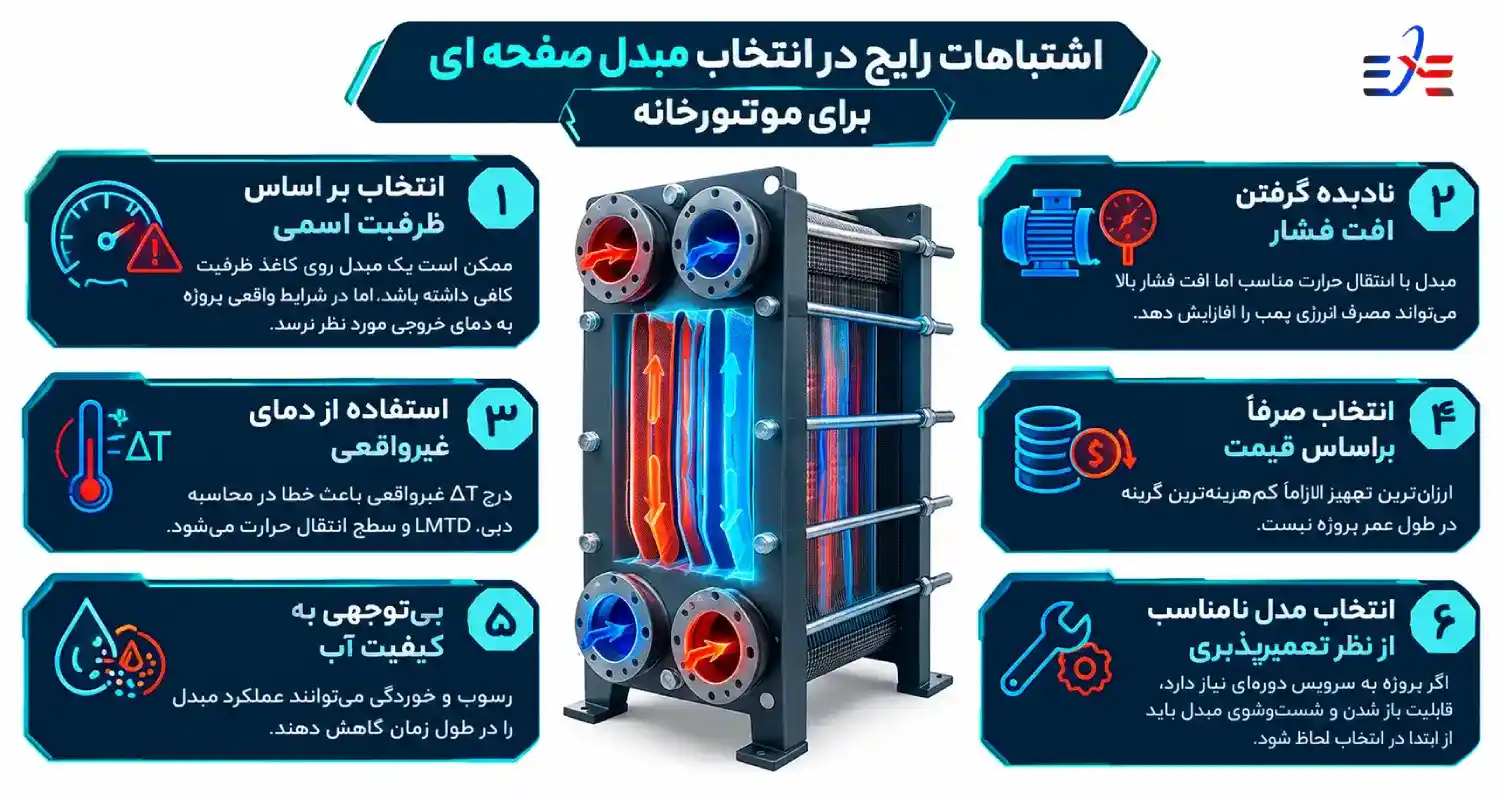

هرچند مبدل صفحه‌ای مزایای زیادی دارد، اما انتخاب نادرست می‌تواند منجر به مشکلات جدی در سیستم شود.

عدم ذخیره آبگرم:
مبدل صفحه‌ای، آبگرم را لحظه‌ای تولید می‌کند و فاقد مخزن ذخیره است. در صورت قطع سوخت یا برق، آبگرم بهداشتی بلافاصله متوقف می‌شود.
رسوب‌پذیری بالا:
به دلیل فاصله بسیار کم صفحات، این مبدل‌ها به رسوب حساس‌اند. نصب سختی‌گیر مغناطیسی یا رزینی الزامی است.
نیاز به پمپ سیرکولاتور:
برای انتقال حرارت مؤثر بین دیگ و مبدل، باید از پمپ سیرکولاتور استفاده شود.
محدودیت در ساختمان‌های بزرگ:

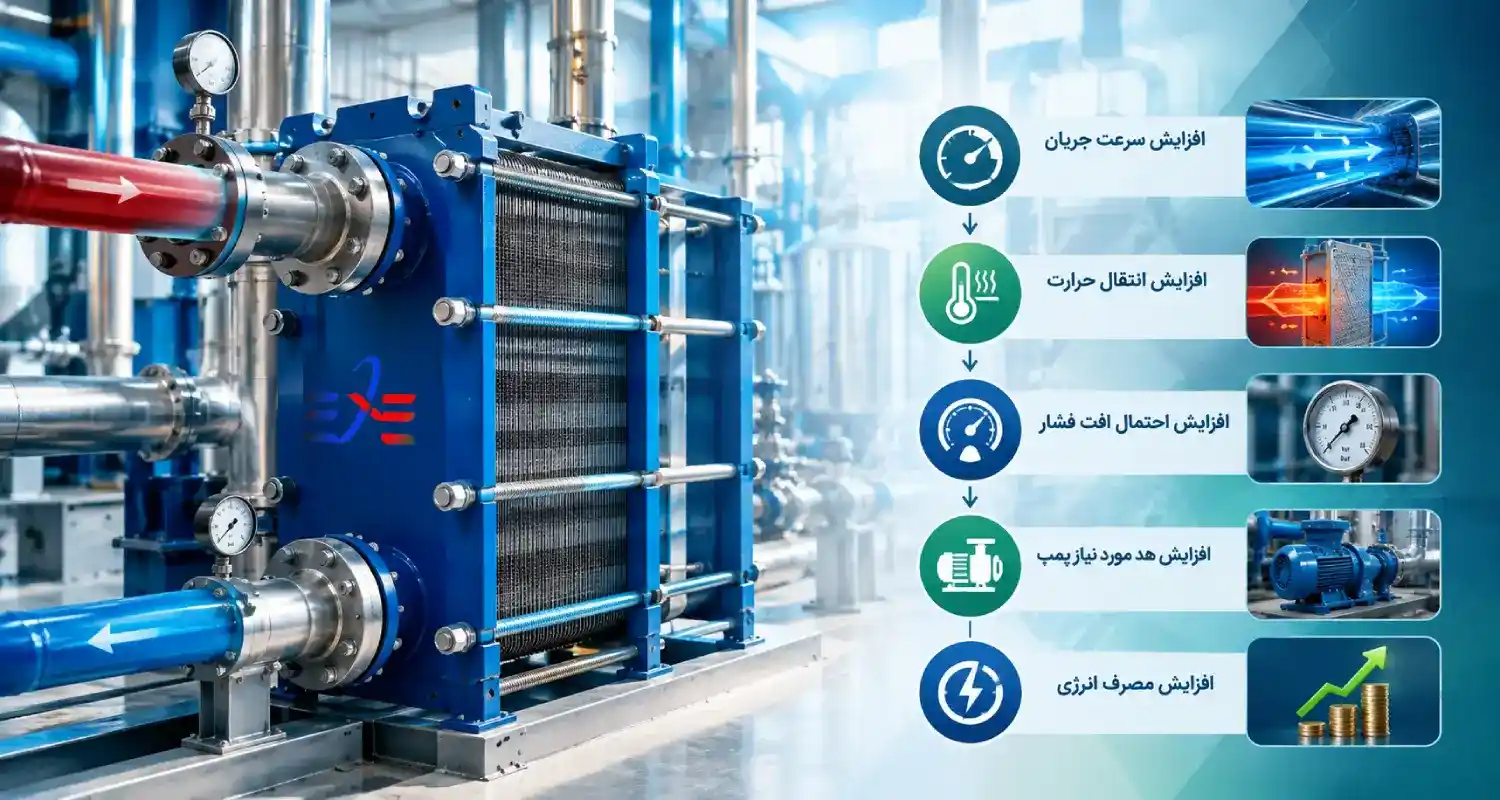

به‌دلیل لحظه‌ای بودن فرآیند و افت فشار نسبی بالا، مبدل صفحه‌ای برای مجتمع‌های بزرگ توصیه نمی‌شود مگر با طراحی ترکیبی (مبدل + منبع ذخیره).

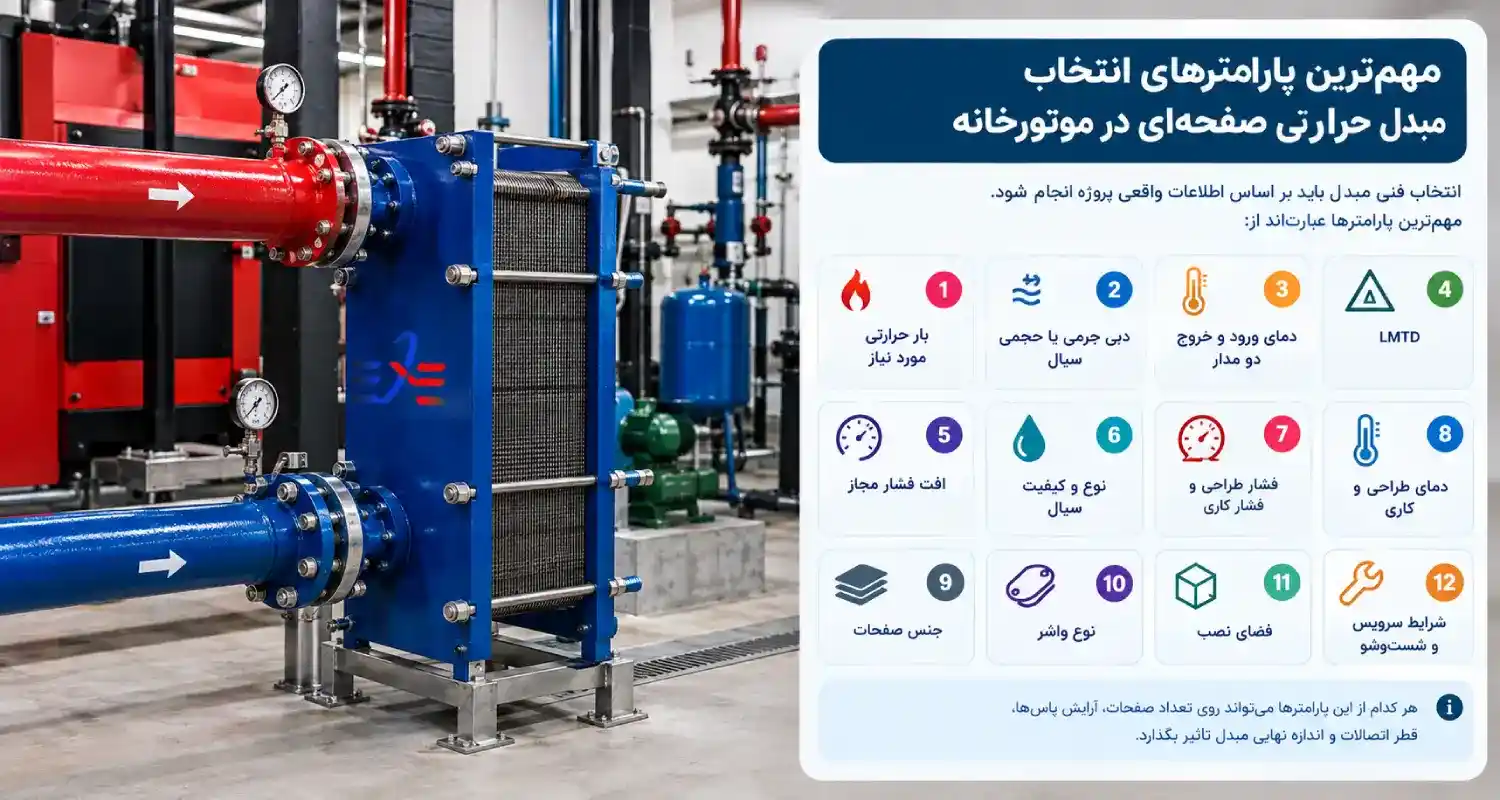

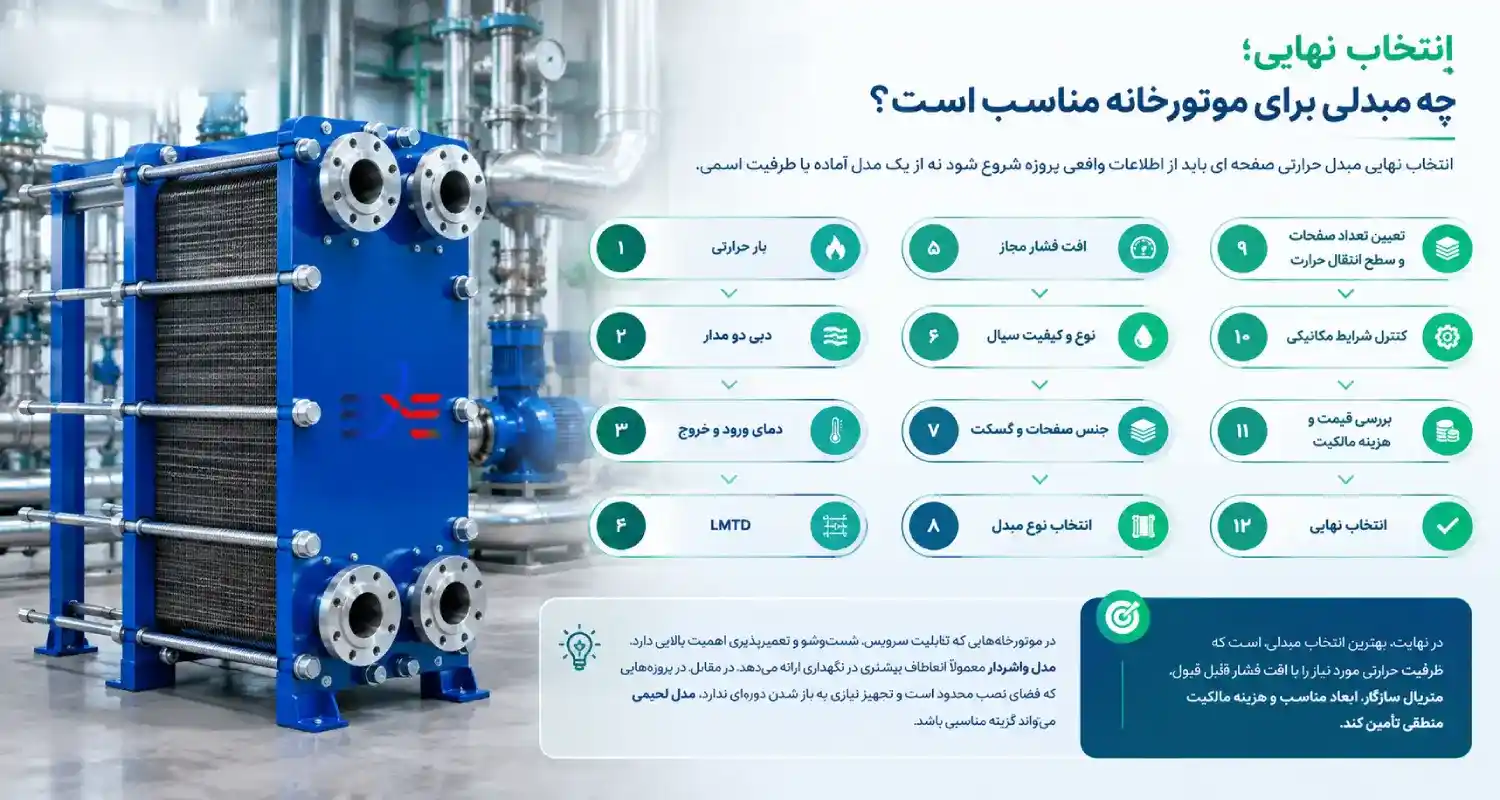

عوامل کلیدی در انتخاب مبدل حرارتی صفحه ای مناسب

انتخاب دقیق مبدل صفحه‌ای به فاکتورهای فنی و اجرایی مختلفی بستگی دارد:

عامل	توضیح
نوع سیال	آب، بخار، روغن یا ترکیبات صنعتی
جنس صفحات	استیل ضد زنگ (برای آب بهداشتی)، تیتانیوم (برای محیط‌های خورنده)
ظرفیت حرارتی	بر اساس دبی آبگرم مصرفی (برای هر واحد مسکونی 250–300 لیتر/ساعت)

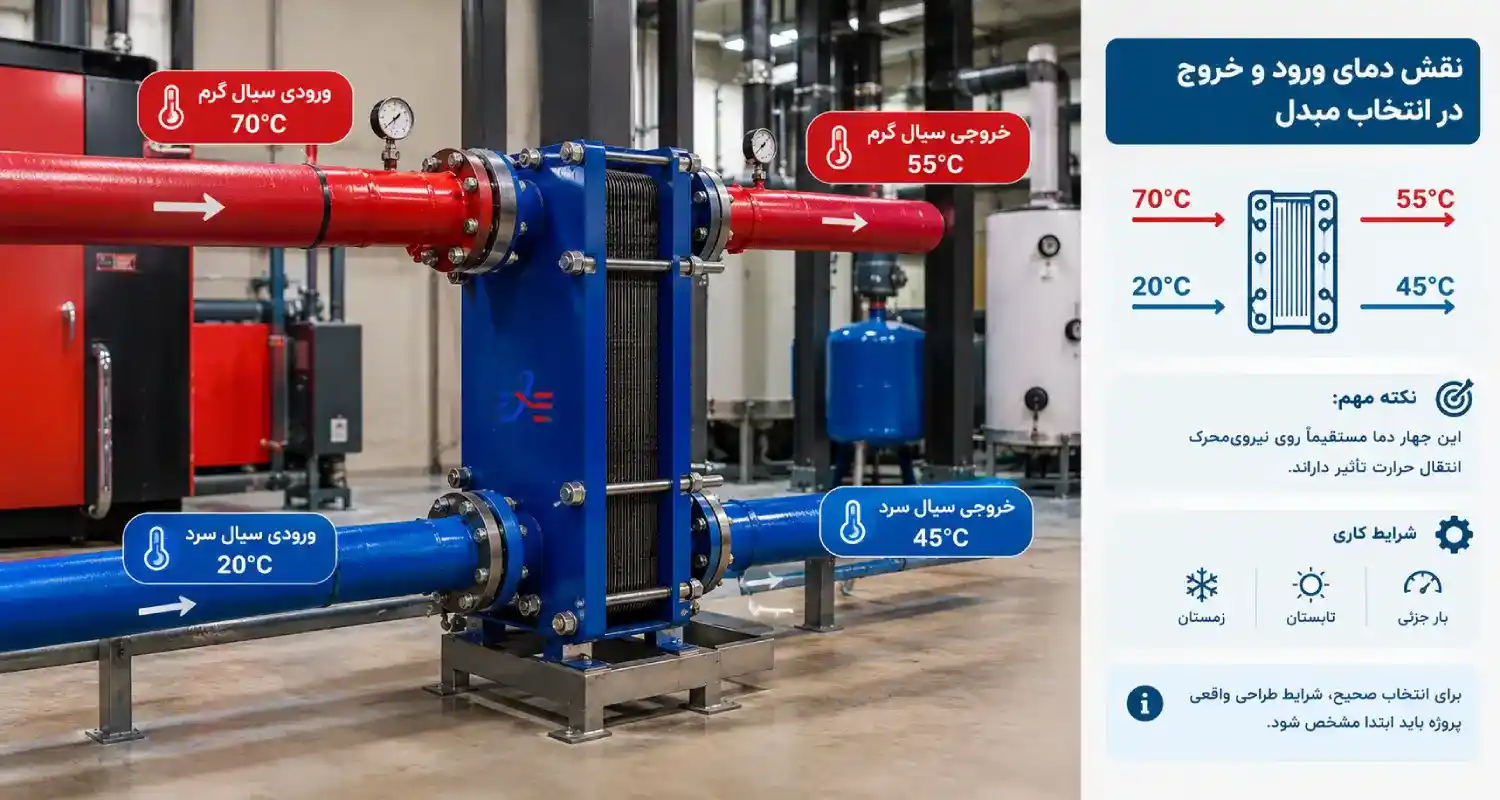

فشار و دما	حداکثر فشار کاری تا ۲۰ بار و دما تا ۲۰۰°C
نوع ساختار	واشردار (قابل سرویس) یا جوشی (فشرده و دائم)
تمیزکاری	قابلیت باز شدن صفحات و شست‌وشوی دوره‌ای

مقایسه مبدل صفحه ای با منبع دوجداره

ویژگی‌ها	مبدل حرارتی صفحه‌ای	منبع دوجداره
راندمان حرارتی	بسیار بالا (98٪)	متوسط
فضای مورد نیاز	بسیار کم	زیاد
هزینه اولیه	کمتر تا 60٪	بیشتر
ذخیره آبگرم	ندارد	دارد
نگهداری	آسان	پیچیده‌تر
فشار کاری	بالا	محدود
رسوب‌زدایی	آسان (در نوع واشردار)	دشوار

خرید و قیمت مبدل حرارتی صفحه ای

قیمت مبدل حرارتی صفحه‌ای به عوامل زیر بستگی دارد:

ظرفیت حرارتی و سطح تبادل حرارت (m²)
جنس صفحات (استنلس استیل 316 یا 304)
نوع اتصال (رزوه‌ای یا فلنجی)
برند سازنده (Alfa Laval، Kaori، اکسرژی و …)

برای دریافت قیمت روز مبدل حرارتی صفحه ای و مشاوره انتخاب ظرفیت مناسب برای موتورخانه، می‌توانید از بخش «خرید مبدل حرارتی صفحه‌ای» در سایت اکسرلند اقدام کنید.

سوالات متداول (FAQ )

1. قیمت مبدل حرارتی صفحه ای چگونه محاسبه می‌شود؟
بر اساس ظرفیت حرارتی، جنس بدنه، برند و فشار کاری تعیین می‌شود.

2. بهترین نوع مبدل حرارتی صفحه ای برای موتورخانه چیست؟
نوع واشردار (گسکت‌دار) صنعتی برای ساختمان‌های متوسط و بلند گزینه بهینه‌ای است.

3. آیا مبدل حرارتی صفحه ای نیاز به سختی‌گیر دارد؟
بله، بدون سختی‌گیر احتمال رسوب و افت راندمان بسیار بالاست.

4. تفاوت مبدل صفحه‌ای با منبع دوجداره چیست؟
مبدل صفحه ای سریع‌تر و بهینه‌تر عمل می‌کند اما ذخیره آبگرم ندارد.

5. آیا امکان خرید اینترنتی مبدل صفحه‌ای وجود دارد؟
بله، از طریق فروشگاه آنلاین اکسرلند می‌توانید به‌صورت مستقیم سفارش دهید.

مبدل حرارتی صفحه ای با راندمان بالا، ابعاد کوچک و نگهداری آسان، یکی از بهترین گزینه‌ها برای تأمین آبگرم بهداشتی در موتورخانه‌هاست. با این حال، انتخاب نادرست یا عدم استفاده از تجهیزات جانبی مانند سختی‌گیر می‌تواند مشکلاتی ایجاد کند.

اکسرلند با تیم مهندسی متخصص، آماده ارائه مشاوره فنی، طراحی و تأمین مبدل‌های حرارتی صفحه‌ای صنعتی متناسب با نیاز پروژه شماست.
