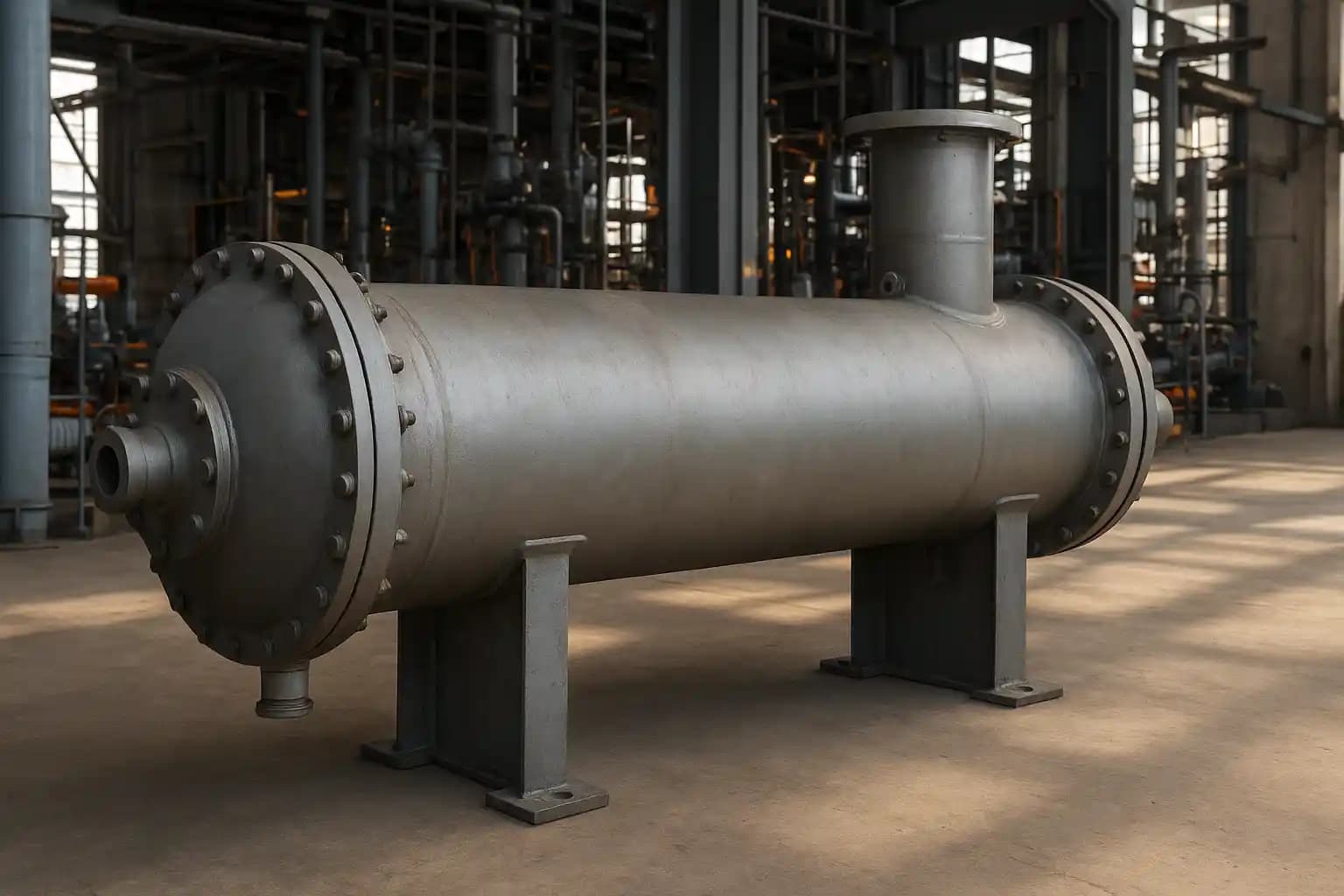

نقش خواص حرارتی روغن در عملکرد مبدل حرارتی

نقش خواص حرارتی روغن در عملکرد مبدل حرارتی

در بسیاری از صنایع مانند نیروگاه‌ها، پتروشیمی، پالایشگاه‌ها، صنایع غذایی، صنایع روانکاری، خطوط تولید فولاد و سیستم‌های HVAC، مبدل حرارتی یکی از مهم‌ترین تجهیزات انتقال انرژی محسوب می‌شود. با این حال چیزی که اغلب در طراحی و بهره‌برداری مبدل‌ها دست کم گرفته می‌شود، تاثیر خواص حرارتی روغن بر عملکرد واقعی سیستم است. روغن‌ها (چه روغن حرارتی صنعتی، چه روغن روانکار، چه روغن هیدرولیک) برخلاف آب یا سیالات متداول، رفتار حرارتی بسیار متفاوتی دارند و همین تفاوت‌ها باعث می‌شود انتخاب یا تحلیل اشتباه روغن، راندمان مبدل حرارتی را به شدت کاهش دهد.

وقتی درباره «عملکرد مبدل حرارتی» صحبت می‌کنیم، منظور فقط انتقال گرما نیست؛ بلکه پارامترهایی مانند افت فشار، نرخ رسوب‌گذاری، مصرف انرژی پمپ، پایداری حرارتی روغن، قابلیت کارکرد در دماهای بالا و حتی ایمنی سیستم نیز مطرح است. بنابراین خواص ترمودینامیکی و انتقال حرارت روغن، مستقیماً در کیفیت طراحی و بهره‌برداری مبدل نقش تعیین‌کننده دارند.

---

چرا خواص حرارتی روغن در طراحی مبدل حرارتی حیاتی است؟

سیال کاری در مبدل حرارتی معمولاً نقش «حامل انرژی» را دارد. اگر روغن انتخاب شده دارای رسانایی حرارتی پایین باشد یا ویسکوزیته بالایی داشته باشد، انتقال حرارت به سطح لوله‌ها محدود می‌شود و راندمان کلی مبدل کاهش پیدا می‌کند. از طرف دیگر، اگر روغن در دمای کاری دچار افت خواص، اکسیداسیون یا شکست مولکولی شود، رسوب و لجن ایجاد می‌کند و سطح انتقال حرارت را می‌پوشاند.

در واقع، بخش قابل‌توجهی از افت عملکرد سیستم‌های روغن داغ ناشی از انتخاب نامناسب سیال یا بی‌توجهی به خواص حرارتی آن است، نه ضعف در طراحی مکانیکی مبدل. به همین دلیل، در پروژه‌هایی که از مبدل حرارتی U-Tube استفاده می‌شود، انتخاب روغن متناسب با شرایط دمایی و فشار کاری در کنار انتخاب مبدل مناسب، نقش مهمی در افزایش راندمان، کاهش رسوب‌گذاری و افزایش طول عمر تجهیزات دارد. اگر قصد خرید مبدل حرارتی U-Tube را دارید، بررسی هم‌زمان مشخصات فنی مبدل و ویژگی‌های روغن انتقال حرارت، بهترین نتیجه را از نظر بهره‌وری و دوام سیستم به همراه خواهد داشت.

---

مهم‌ترین خواص حرارتی روغن موثر بر عملکرد مبدل حرارتی

در تحلیل مهندسی مبدل حرارتی، چهار ویژگی اصلی روغن بیشترین تاثیر را دارند:

 ظرفیت گرمایی ویژه (Cp) روغن

ظرفیت گرمایی ویژه نشان می‌دهد روغن چه مقدار انرژی گرمایی را در ازای افزایش یک درجه دما ذخیره می‌کند. روغن‌ها معمولاً Cp پایین‌تری نسبت به آب دارند، به همین دلیل برای انتقال همان مقدار گرما، باید دبی جرمی بالاتری داشته باشند یا اختلاف دمای بیشتری ایجاد شود.

به زبان ساده، روغنی که Cp بالاتری دارد، برای سیستم انتقال حرارت مناسب‌تر است زیرا انرژی بیشتری حمل می‌کند و نیاز به دبی بسیار زیاد کاهش می‌یابد.

رسانایی حرارتی (k)

رسانایی حرارتی روغن نسبت به آب بسیار کمتر است. این یعنی روغن‌ها گرما را به سختی منتقل می‌کنند. این موضوع باعث کاهش ضریب انتقال حرارت جابجایی (h) می‌شود و در نهایت ضریب کلی انتقال حرارت (U) افت می‌کند.

در مبدل‌های پوسته و لوله، اگر روغن در سمت پوسته باشد و رسانایی پایین داشته باشد، مقاومت حرارتی سیال غالب می‌شود و مبدل برای رسیدن به توان انتقال حرارت مورد نیاز باید سطح بزرگتری داشته باشد.

 ویسکوزیته (μ) و تاثیر آن بر جریان و افت فشار

ویسکوزیته روغن مهم‌ترین پارامتر تعیین‌کننده در رفتار جریان است. روغن‌ها به خصوص در دماهای پایین ویسکوزیته بالایی دارند و همین باعث می‌شود:

• جریان بیشتر در محدوده آرام (Laminar) قرار گیرد
• عدد رینولدز کاهش پیدا کند
• انتقال حرارت جابجایی افت کند
• افت فشار افزایش یابد
• توان مصرفی پمپ بالا رود

در سیستم‌هایی که روغن باید در زمستان یا استارت اولیه حرکت کند، ویسکوزیته بالا می‌تواند کل مبدل را ناکارآمد کند.

 چگالی (ρ) و تاثیر آن بر انتقال انرژی و دبی جرمی

چگالی روغن در محاسبات دبی جرمی و عدد رینولدز موثر است. تغییر چگالی با دما باعث تغییر در سرعت جریان، افت فشار و انتقال حرارت می‌شود. بسیاری از روغن‌ها با افزایش دما چگالی کمتری پیدا می‌کنند و همین موضوع باعث تغییر مشخصات هیدرولیکی سیستم می‌شود.

در مبدل های پوسته و لوله، اگر روغن در سمت پوسته باشد و رسانایی پایین داشته باشد، مقاومت حرارتی سیال غالب می‌شود و مبدل برای رسیدن به توان انتقال حرارت مورد نیاز باید سطح بزرگ‌تری داشته باشد. به همین دلیل، در انتخاب مبدل حرارتی لوله‌ای، بررسی هم‌زمان خواص حرارتی روغن و مشخصات فنی مبدل اهمیت زیادی در دستیابی به راندمان مطلوب دارد.

---

رابطه مستقیم خواص روغن با ضریب کلی انتقال حرارت (U)

عملکرد مبدل حرارتی معمولاً با ضریب کلی انتقال حرارت سنجیده می‌شود. این ضریب نشان می‌دهد در شرایط واقعی چه مقدار گرما از یک سمت مبدل به سمت دیگر منتقل می‌شود.

فرمول پایه ضریب کلی انتقال حرارت:

رابطه کلی ضریب انتقال حرارت (Overall Heat Transfer Coefficient)

1/U = 1/hi + Rf,i + (δ/k_wall) + Rf,o + 1/ho

در این رابطه:

• hi ضریب انتقال حرارت سمت داخل لوله
• ho ضریب انتقال حرارت سمت بیرون لوله
• Rf مقاومت رسوب‌گذاری (Fouling Factor)
• δ ضخامت دیواره
• k_wall رسانایی دیواره لوله

نکته مهندسی: در بسیاری از سیستم‌های روغن، مقدار ho یا hi به دلیل رسانایی پایین و ویسکوزیته بالا کوچک می‌شود و بنابراین 1/h بزرگ شده و U افت می‌کند. یعنی حتی اگر لوله‌های مبدل بهترین جنس باشند، روغن ضعیف می‌تواند عملکرد کل سیستم را نابود کند.

---

فرمول محاسبه توان انتقال حرارت و ارتباط آن با خواص روغن

توان حرارتی منتقل شده در مبدل به صورت زیر محاسبه می‌شود:

توان انتقال حرارت (Heat Duty)

Q = m_dot * Cp * (T_out - T_in)

در این فرمول:

• Q توان حرارتی (W یا kW)
• m_dot دبی جرمی (kg/s)
• Cp ظرفیت گرمایی ویژه روغن (kJ/kg.K)
• T_out - T_in اختلاف دمای ورودی و خروجی

نتیجه مهندسی: اگر Cp روغن پایین باشد، برای رسیدن به Q ثابت، یا باید دبی جرمی افزایش یابد یا اختلاف دما بیشتر شود. افزایش دبی یعنی افزایش افت فشار و مصرف انرژی پمپ.

---

عدد رینولدز و نقش ویسکوزیته روغن در انتقال حرارت

یکی از مهم‌ترین شاخص‌ها برای تعیین نوع جریان، عدد رینولدز است:

 عدد رینولدز (Reynolds Number)

Re = (ρ * V * D) / μ

هرچه ویسکوزیته μ بالاتر باشد، عدد رینولدز کمتر می‌شود و جریان به سمت آرام شدن می‌رود. جریان آرام یعنی لایه مرزی ضخیم‌تر و انتقال حرارت ضعیف‌تر.

در طراحی مبدل‌های روغن، مهندسان معمولاً تلاش می‌کنند جریان در محدوده آشفته (Turbulent) باشد، چون ضریب انتقال حرارت جابجایی افزایش چشمگیری پیدا می‌کند.

به همین دلیل، در طراحی مبدل حرارتی برای سیالات روغنی، مهندسان تلاش می‌کنند شرایطی فراهم شود که جریان تا حد امکان در محدوده آشفته (Turbulent) قرار گیرد. افزایش آشفتگی باعث نازک شدن لایه مرزی، افزایش ضریب انتقال حرارت و بهبود عملکرد مبدل در فرآیندهای گرمایش یا سرمایش می‌شود. انتخاب صحیح نوع، ابعاد و آرایش مبدل حرارتی نقش مهمی در جبران اثر ویسکوزیته بالای روغن و دستیابی به راندمان حرارتی مطلوب در صنایع نفت، گاز، پتروشیمی و سایر فرآیندهای صنعتی دارد.
برای آشنایی با انواع مبدل‌های حرارتی و بررسی مشخصات فنی آن‌ها می‌توانید به صفحه زیر مراجعه کنید:
www.exerland.com/category/heat-exchanger

---

عدد پرانتل و تاثیر آن بر رفتار حرارتی روغن

عدد پرانتل ترکیبی از ویسکوزیته و رسانایی حرارتی است:

عدد پرانتل (Prandtl Number)

Pr = (Cp * μ) / k

روغن‌ها معمولاً عدد پرانتل بالایی دارند، یعنی نفوذ حرارتی آن‌ها نسبت به نفوذ مومنتوم ضعیف‌تر است. این ویژگی باعث می‌شود در انتقال حرارت جابجایی، مقاومت حرارتی در نزدیکی دیواره افزایش یافته و در نتیجه ضریب کلی انتقال حرارت (U) کاهش پیدا کند. این موضوع در طراحی تجهیزاتی مانند مبدل حرارتی هواخنک عمودی نیز باید مورد توجه قرار گیرد، زیرا خواص حرارتی روغن می‌تواند بر راندمان واقعی انتقال حرارت و عملکرد سیستم تأثیرگذار باشد.

---

جدول مقایسه خواص حرارتی روغن با آب (درک سریع برای کارفرما و مهندس)

این جدول نشان می‌دهد چرا طراحی مبدل برای روغن نیازمند دقت بالاتر است. بسیاری از مهندسان تازه‌کار تصور می‌کنند می‌توانند مبدل آب را با روغن جایگزین کنند، در حالی که خواص انتقال حرارت روغن به شدت متفاوت است.

---

تاثیر خواص حرارتی روغن بر افت فشار و مصرف انرژی پمپ

یکی از هزینه‌های پنهان در سیستم‌های روغن، مصرف انرژی پمپ است. روغن‌های ویسکوز باعث افت فشار بالا می‌شوند و همین افت فشار یعنی توان پمپ افزایش پیدا می‌کند.

فرمول افت فشار به صورت ساده:

 افت فشار تقریبی در لوله

ΔP ≈ f * (L/D) * (ρ * V^2 / 2)

هرچه ویسکوزیته بیشتر باشد، ضریب اصطکاک f افزایش پیدا می‌کند و افت فشار بیشتر می‌شود. بنابراین انتخاب روغن مناسب، فقط موضوع انتقال حرارت نیست؛ بلکه مسئله اقتصادی و بهره‌برداری بلندمدت است.

بیشتر بخوانید: بررسی مهندسی مبدل های حرارتی خنک کننده روغن: اصول عملکرد، کاربردها و مشخصات فنی

---

پیشنهاد نمودارهای کاربردی برای این مقاله

 پیشنهاد می‌شود در ادامه مقاله این نمودارها اضافه شود:

نمودار تغییر ویسکوزیته روغن بر حسب دما (μ-T)
نمودار تغییر رسانایی حرارتی روغن بر حسب دما (k-T)
نمودار رابطه U با دبی روغن در مبدل پوسته و لوله
نمودار مقایسه Cp روغن‌های مختلف (Synthetic vs Mineral)
نمودار افزایش افت فشار در اثر افزایش ویسکوزیته

این نمودارها دقیقاً همان اطلاعاتی را در اختیار مهندسان و کارفرمایان قرار می‌دهند که برای تصمیم‌گیری و طراحی بهینه سیستم نیاز است و می‌توانند در کنار انتخاب صحیح مبدل حرارتی پوسته و لوله تک پاس، ارزیابی دقیق‌تری از عملکرد سیستم ارائه دهند.

---

چرا روغن تعیین‌کننده عملکرد واقعی مبدل است؟

در نگاه مهندسی، خواص حرارتی روغن مثل Cp، رسانایی حرارتی، ویسکوزیته و عدد پرانتل، مهم‌ترین عوامل تعیین‌کننده در راندمان مبدل حرارتی هستند. اگر روغن انتخاب شده از نظر پایداری حرارتی و انتقال گرما مناسب نباشد، مبدل با وجود طراحی درست، راندمان پایین خواهد داشت و سیستم دچار افزایش مصرف انرژی، افت فشار، کاهش ظرفیت و افزایش رسوب‌گذاری می‌شود.

در بعدی مقاله، باید دقیق‌تر بررسی کنیم که چگونه این خواص در طراحی محاسباتی (LMTD، NTU، انتخاب سطح مبدل، انتخاب نوع مبدل و تعیین دبی) وارد می‌شوند و چگونه می‌توان روغن مناسب را برای شرایط صنعتی انتخاب کرد.

---

محاسبات طراحی، روش‌های LMTD و NTU، و اثر خواص روغن بر ضریب انتقال حرارت

  دیدیم که چرا خواص حرارتی روغن (مثل ویسکوزیته، ظرفیت گرمایی ویژه، رسانایی حرارتی و چگالی) مستقیماً روی راندمان مبدل حرارتی اثر می‌گذارند. اما در عمل، یک مهندس زمانی می‌تواند تصمیم درست بگیرد که بداند این خواص چگونه وارد محاسبات طراحی می‌شوند و چرا طراحی مبدل برای روغن، با طراحی مبدل برای آب یا بخار تفاوت جدی دارد.

در این بخش، به‌صورت مهندسی بررسی می‌کنیم که چگونه از روش‌های استاندارد LMTD و NTU برای طراحی مبدل های روغنی استفاده می‌شود و چرا ویسکوزیته بالا و رسانایی حرارتی پایین روغن، ضریب انتقال حرارت جابجایی را کاهش داده و سطح انتقال حرارت موردنیاز را افزایش می‌دهد. این محاسبات در انتخاب تجهیزات مناسب نیز نقش مهمی دارند؛ به‌عنوان مثال، هنگام خرید مبدل حرارتی هواخنک، بررسی هم‌زمان شرایط فرآیندی، خواص روغن و نتایج محاسبات طراحی، به انتخاب مدلی با راندمان و ظرفیت متناسب با نیاز پروژه کمک می‌کند.

---

روش‌های استاندارد طراحی مبدل حرارتی برای روغن

در مهندسی انتقال حرارت، دو روش اصلی برای طراحی و ارزیابی عملکرد مبدل وجود دارد:

• روش اختلاف دمای میانگین لگاریتمی (LMTD)
• روش تعداد واحد انتقال (NTU-Effectiveness)

هر دو روش برای مبدل‌های روغن حرارتی قابل استفاده‌اند، اما به دلیل حساسیت خواص روغن به دما، در عمل باید با دقت بیشتری استفاده شوند.

---

طراحی مبدل روغن با روش LMTD (روش کلاسیک و صنعتی)

روش LMTD یکی از پرکاربردترین روش‌ها در طراحی مبدل‌های پوسته و لوله و مبدل های صفحه ای است. این روش بر اساس اختلاف دمای موثر بین دو سیال عمل می‌کند.

مفهوم LMTD در مبدل حرارتی

در مبدل‌ها اختلاف دمای بین سیال گرم و سرد ثابت نیست و در طول مسیر تغییر می‌کند. بنابراین از میانگین لگاریتمی اختلاف دما استفاده می‌شود.

 اختلاف دمای میانگین لگاریتمی (LMTD)

ΔT_lm = (ΔT1 - ΔT2) / ln(ΔT1/ΔT2)

در این رابطه:

• ΔT1 اختلاف دمای دو سیال در یک سمت مبدل
• ΔT2 اختلاف دمای دو سیال در سمت دیگر مبدل

محاسبه توان انتقال حرارت در روش LMTD

توان انتقال حرارت با روش LMTD

Q = U * A * F * ΔT_lm

تعاریف:

• Q توان انتقال حرارت (W یا kW)
• U ضریب کلی انتقال حرارت (W/m².K)
• A سطح انتقال حرارت (m²)
• F ضریب تصحیح (Correction Factor)
• ΔT_lm اختلاف دمای میانگین لگاریتمی

نکته مهم
 در مبدل روغن: مقدار U معمولاً کوچک‌تر از مبدل‌های آب است. یعنی برای رسیدن به Q یکسان، سطح A باید بزرگ‌تر طراحی شود یا اختلاف دما افزایش یابد.

---

نقش ضریب تصحیح F در مبدل‌های روغن

در مبدل‌هایی که الگوی جریان واقعی با جریان کاملاً مخالف (Counter Flow) یا موازی (Parallel Flow) یکسان نیست، مانند مبدل‌های چندپاس، لازم است ضریب تصحیح F در محاسبات روش LMTD اعمال شود تا نتایج طراحی به واقعیت نزدیک‌تر باشند.

در طراحی مبدل‌های روغنی، اگر مقدار F کمتر از 0.75 شود، معمولاً طرح از نظر فنی و اقتصادی بهینه نخواهد بود و لازم است نوع مبدل یا تعداد پاس‌ها بازنگری شود. این موضوع در طراحی مبدل حرارتی پوسته و لوله دوپاس نیز اهمیت ویژه‌ای دارد، زیرا انتخاب تعداد پاس‌های مناسب می‌تواند ضریب تصحیح را در محدوده مطلوب نگه داشته و راندمان انتقال حرارت را بهبود بخشد.

---

طراحی مبدل روغن با روش NTU-Effectiveness (روش دقیق‌تر برای تحلیل عملکرد)

روش NTU به ویژه برای شرایطی کاربرد دارد که دماهای خروجی یکی از سیالات ناشناخته باشد یا بخواهیم عملکرد واقعی مبدل را ارزیابی کنیم.

تعریف NTU

تعداد واحد انتقال حرارت (NTU)

NTU = (U * A) / C_min

در این رابطه:

• C_min کمترین ظرفیت گرمایی جرمی بین دو سیال است.

ظرفیت گرمایی جرمی سیال (Heat Capacity Rate)

 ظرفیت گرمایی جرمی سیال

C = m_dot * Cp

پس:

نام فرمول: C_min و C_max
C_min = min(C_hot, C_cold)
C_max = max(C_hot, C_cold)

تعریف Effectiveness (اثربخشی مبدل)

 اثربخشی مبدل حرارتی (Effectiveness)

ε = Q_actual / Q_max

و:

بیشینه توان انتقال حرارت

Q_max = C_min * (T_hot,in - T_cold,in)

در مبدل‌های روغنی، از آنجا که ظرفیت گرمایی ویژه (Cp) روغن معمولاً کمتر از آب است، مقدار C روغن نیز در بسیاری از کاربردها کمتر خواهد بود. در نتیجه، روغن اغلب به‌عنوان C_min در نظر گرفته می‌شود؛ موضوعی که حداکثر ظرفیت انتقال حرارت سیستم را محدود می‌کند و در طراحی مهندسی باید به آن توجه ویژه داشت.

این محاسبات در طراحی تجهیزاتی مانند مبدل حرارتی لوله مارپیچ نیز اهمیت زیادی دارند، زیرا تعیین صحیح مقادیر NTU و Effectiveness به انتخاب ابعاد مناسب مبدل و دستیابی به راندمان مطلوب انتقال حرارت کمک می‌کند.

---

چرا در مبدل‌های روغن، ضریب انتقال حرارت U معمولاً پایین است؟

یکی از تفاوت‌های کلیدی مبدل روغن با مبدل آب، مقدار پایین ضریب انتقال حرارت جابجایی (h) است.

مقاومت اصلی در انتقال حرارت روغن معمولاً ناشی از:

• رسانایی حرارتی پایین روغن
• ویسکوزیته بالا (به ویژه در دماهای پایین)
• عدد پرانتل بسیار بالا
• احتمال جریان آرام در لوله‌ها

---

رابطه ضریب انتقال حرارت جابجایی با عدد ناسلت

در تحلیل انتقال حرارت، عدد ناسلت بیانگر شدت انتقال حرارت جابجایی است.

رابطه عدد ناسلت

Nu = (h * D) / k

پس:

محاسبه ضریب انتقال حرارت جابجایی

h = (Nu * k) / D

اگر ضریب رسانایی حرارتی (k) روغن پایین باشد، حتی با وجود عدد ناسلت مناسب، مقدار h همچنان محدود خواهد بود. به همین دلیل، ضریب کلی انتقال حرارت (U) در سیستم‌های روغنی معمولاً نسبت به سیستم‌های آبی کمتر است.

این موضوع در تجهیزاتی مانند چیلر تراکمی نیز اهمیت دارد، زیرا انتخاب صحیح سیال و درک رفتار انتقال حرارت آن می‌تواند بر راندمان مبدل‌های حرارتی به‌کاررفته در سیستم و مصرف انرژی کلی مجموعه تأثیرگذار باشد.

---

تاثیر ویسکوزیته روغن بر عدد رینولدز و انتقال حرارت

همانطور که در فاز اول گفته شد، ویسکوزیته روغن تعیین می‌کند جریان آرام است یا آشفته.

 عدد رینولدز

Re = (ρ * V * D) / μ

در عمل:

• اگر Re < 2300 → جریان آرام (Laminar)
• اگر Re > 4000 → جریان آشفته (Turbulent)

در بسیاری از مبدل‌های روغن حرارتی، خصوصاً در استارت اولیه، روغن به دلیل ویسکوزیته بالا در محدوده آرام قرار می‌گیرد و ضریب انتقال حرارت افت شدیدی پیدا می‌کند.

---

اثر مستقیم عدد پرانتل بالا در روغن

عدد پرانتل

Pr = (Cp * μ) / k

روغن‌ها معمولاً Pr بسیار بالایی دارند. عدد پرانتل بالا یعنی انتقال حرارت هدایت در لایه مرزی ضعیف است و در نتیجه برای رسیدن به انتقال حرارت مناسب باید یا سرعت جریان افزایش یابد یا سطح انتقال حرارت بزرگ‌تر شود.

---

روابط تجربی رایج برای محاسبه Nu در مبدل‌های روغن

در طراحی صنعتی، معمولاً از روابط تجربی برای محاسبه عدد ناسلت استفاده می‌شود. یکی از روابط پرکاربرد برای جریان آشفته در لوله‌ها رابطه Dittus-Boelter است:

ابطه Dittus-Boelter برای جریان آشفته

Nu = 0.023 * Re^0.8 * Pr^n

که:

• n = 0.4 برای گرم شدن سیال
• n = 0.3 برای سرد شدن سیال

اما

نکته مهم:
این رابطه برای سیالاتی که تغییرات ویسکوزیته شدید ندارند دقیق‌تر است. روغن‌ها معمولاً تغییر ویسکوزیته شدید دارند و بهتر است از روابطی استفاده شود که اثر ویسکوزیته دیواره را هم لحاظ کنند.

---

رابطه Sieder-Tate (مناسب‌تر برای روغن)

رابطه Sieder-Tate

Nu = 0.027 * Re^0.8 * Pr^(1/3) * (μ/μ_w)^0.14

در این رابطه:

• μ ویسکوزیته روغن در دمای حجمی
• μ_w ویسکوزیته روغن در دمای دیواره

این نسبت اهمیت زیادی دارد، زیرا روغن در مجاورت دیواره معمولاً دمای بالاتری دارد و در نتیجه ویسکوزیته آن کاهش می‌یابد. اگر این تغییرات در محاسبات لحاظ نشود، مقدار ضریب انتقال حرارت جابجایی (h) و در نهایت ضریب کلی انتقال حرارت (U) با خطا محاسبه خواهد شد.

به همین دلیل، در طراحی و تحلیل مبدل حرارتی دو لوله ای که دقت محاسبات انتقال حرارت نقش تعیین‌کننده‌ای در انتخاب ابعاد و عملکرد تجهیز دارد، استفاده از رابطه Sieder–Tate برای سیالات روغنی می‌تواند نتایج واقع‌بینانه‌تر و دقیق‌تری ارائه دهد.

---

تاثیر دمای فیلم (Film Temperature) در محاسبات روغن

یکی از تفاوت‌های مهم طراحی مبدل روغن این است که خواص روغن باید در دمای درست محاسبه شوند.

برای محاسبات انتقال حرارت، دمای فیلم معمولاً به صورت میانگین دمای حجمی و دمای دیواره در نظر گرفته می‌شود.

 دمای فیلم (Film Temperature)

T_film ≈ (T_bulk + T_wall) / 2

اگر مهندس به اشتباه خواص روغن را در دمای ورودی یا خروجی بگیرد، ممکن است طراحی سطح مبدل کاملاً اشتباه شود، چون ویسکوزیته روغن تابعی شدید از دماست.

---

جدول مقایسه انواع مبدل برای کاربرد روغن حرارتی

نکته مهندسی: در روغن‌های ویسکوز، مبدل صفحه‌ای می‌تواند راندمان بسیار بالایی داشته باشد اما فقط زمانی که روغن تمیز و بدون ذرات باشد، چون گرفتگی کانال‌ها به سرعت رخ می‌دهد.

بیشتر بخوانید: طراحی مبدل حرارتی برای سیالات خورنده

---

انتخاب نوع مبدل حرارتی مناسب برای روغن (راهنمای صنعتی)

انتخاب نوع مبدل برای روغن باید با توجه به این معیارها انجام شود:

• دمای کاری روغن (Operating Temperature)
• میزان ویسکوزیته در دمای حداقل و حداکثر
• احتمال آلودگی روغن و رسوب
• محدودیت افت فشار مجاز
• امکان تعمیر و شستشو
• هزینه سرمایه‌گذاری و هزینه نگهداری

در پروژه‌های دمای بالا (مثلاً 250 تا 350 درجه)، مبدل پوسته و لوله معمولاً انتخاب اول است، چون پایداری مکانیکی و تحمل حرارتی بیشتری دارد.

---

تاثیر خواص روغن بر Fouling و کاهش راندمان مبدل

در مبدل‌های روغن، Fouling یکی از مهم‌ترین عوامل کاهش عملکرد است. اگر روغن به دلیل اکسیداسیون یا شکست حرارتی تجزیه شود، لایه‌های کربنی و لجن روی سطح لوله‌ها تشکیل می‌شود.

این لایه‌ها مثل عایق عمل می‌کنند و مقاومت حرارتی را بالا می‌برند.

 مقاومت رسوب (Fouling Resistance)

R_f = 1 / h_fouling

و در ضریب کلی U وارد می‌شود:

 رابطه U با در نظر گرفتن Fouling

1/U = 1/hi + Rf,i + (δ/k_wall) + Rf,o + 1/ho

در تجهیزاتی مانند مبدل حرارتی الکتریکی نیز کنترل کیفیت روغن و جلوگیری از تشکیل رسوب اهمیت بالایی دارد، زیرا افزایش مقاومت حرارتی ناشی از Fouling می‌تواند موجب کاهش راندمان انتقال حرارت، افزایش مصرف انرژی و کاهش عمر مفید تجهیزات شود.

نکته صنعتی: در سیستم‌های روغن حرارتی، Fouling معمولاً سریع‌تر از سیستم‌های آبی رخ می‌دهد، زیرا روغن در دماهای بالا مستعد اکسیداسیون و شکست مولکولی است و این موضوع احتمال تشکیل رسوبات را افزایش می‌دهد.

---

مثال عددی ساده برای درک تاثیر Cp روغن بر سطح مبدل

فرض کنیم می‌خواهیم 500 kW گرما از روغن به آب منتقل کنیم. روغن ورودی 200°C و خروجی 160°C باشد.

 محاسبه دبی جرمی روغن

m_dot = Q / (Cp * ΔT)

اگر Cp روغن را 2.2 kJ/kg.K فرض کنیم:

• Q = 500 kW = 500 kJ/s
• ΔT = 40 K
• Cp = 2.2 kJ/kg.K

پس:

m_dot = 500 / (2.2 * 40) = 5.68 kg/s

اگر Cp روغن پایین‌تر باشد (مثلاً 1.8)، دبی جرمی به 6.94 kg/s افزایش پیدا می‌کند. این افزایش دبی یعنی سرعت بیشتر، افت فشار بالاتر و مصرف انرژی بیشتر.

---

نکات طراحی مهندسی برای افزایش راندمان مبدل روغن

در طراحی مبدل روغن، چند تکنیک رایج برای بهبود انتقال حرارت وجود دارد:

افزایش تلاطم جریان روغن

استفاده از بافل‌ها در پوسته یا افزایش تعداد پاس‌ها در لوله‌ها می‌تواند جریان را آشفته‌تر کند و عدد ناسلت را افزایش دهد.

 کاهش قطر هیدرولیکی

در مبدل صفحه‌ای یا مبدل‌های چندلوله‌ای، کاهش قطر کانال باعث افزایش سرعت و افزایش Re می‌شود.

 انتخاب مبدل با سطح موثر بیشتر

مثلاً استفاده از لوله‌های فین‌دار یا لوله‌های corrugated می‌تواند سطح انتقال حرارت را افزایش دهد.

 کنترل دمای دیواره و جلوگیری از Hot Spot

داغ شدن بیش از حد دیواره باعث تخریب روغن و افزایش Fouling می‌شود.

---

پیشنهاد نمودارهای علمی

برای اینکه این مقاله در سطح مرجع قرار بگیرد، پیشنهاد می‌شود نمودارهای زیر در متن درج شوند:

نمودار تغییر U بر حسب ویسکوزیته روغن
نمودار تغییر عدد رینولدز روغن بر حسب دما
نمودار مقایسه Nu برای روابط Dittus-Boelter و Sieder-Tate
نمودار تاثیر افزایش دبی روغن بر افت فشار ΔP
نمودار مقایسه سطح مورد نیاز A در روغن و آب برای Q ثابت
نمودار کاهش راندمان مبدل با افزایش Fouling Factor

این نمودارها از دید گوگل و مخاطب، مقاله را از حالت توضیحی ساده به مقاله مهندسی واقعی تبدیل می‌کند.

---

چرا طراحی مبدل روغن پیچیده تر از آب است؟

در طراحی مبدل‌های روغن حرارتی و روغن صنعتی، خواص سیال باید در دمای واقعی عملکرد محاسبه شوند و روابط تجربی مناسب برای تحلیل انتقال حرارت انتخاب شوند. ویسکوزیته بالا و رسانایی حرارتی پایین روغن باعث کاهش ضریب انتقال حرارت جابجایی و افت ضریب کلی انتقال حرارت (U) می‌شود؛ در نتیجه، برای دستیابی به ظرفیت حرارتی موردنیاز، معمولاً باید سطح انتقال حرارت افزایش یابد یا شرایط جریان به‌گونه‌ای طراحی شود که به سمت رژیم آشفته حرکت کند.

همچنین در مبدل‌های روغنی، روش NTU در بسیاری از موارد می‌تواند تحلیل دقیق‌تری نسبت به روش LMTD ارائه دهد، به‌ویژه زمانی که تغییرات ظرفیت گرمایی ویژه (Cp) و ویسکوزیته (μ) در طول مبدل قابل‌توجه باشد. این ملاحظات در طراحی تجهیزاتی مانند مبدل حرارتی فین تیوب نیز اهمیت دارند، زیرا انتخاب صحیح روش طراحی و در نظر گرفتن خواص واقعی روغن، نقش مستقیمی در دستیابی به راندمان مطلوب و عملکرد پایدار سیستم خواهد داشت.

---

تحلیل صنعتی افت راندمان، رسوب‌گذاری (Fouling)، تخریب روغن و راهکارهای مهندسی افزایش کارایی مبدل

در  دیدیم که چرا طراحی مبدل حرارتی برای روغن نسبت به آب یا سایر سیالات رایج پیچیده‌تر است و چگونه ویسکوزیته بالا و رسانایی حرارتی پایین باعث کاهش ضریب انتقال حرارت و افزایش سطح مورد نیاز می‌شود. اما در محیط واقعی صنعت، مشکل فقط «محاسبات اولیه طراحی» نیست؛ مسئله اصلی این است که روغن در طول زمان تغییر می‌کند و خواص حرارتی آن ثابت نمی‌ماند.

بسیاری از مبدل‌های حرارتی در پروژه‌های صنعتی در ابتدای راه‌اندازی عملکرد قابل قبولی دارند اما پس از چند ماه یا چند سال دچار افت راندمان می‌شوند. علت اصلی این افت راندمان، ترکیبی از موارد زیر است:

• تخریب حرارتی روغن (Thermal Degradation)
• اکسیداسیون روغن (Oxidation)
• افزایش ویسکوزیته و تشکیل لجن (Sludge Formation)
• تشکیل رسوب و کربن روی سطح انتقال حرارت (Fouling / Coking)
• افزایش افت فشار و کاهش دبی موثر
• بالا رفتن دمای فیلم و ایجاد Hot Spot

 این موضوعات را کاملاً صنعتی و مهندسی بررسی می‌کنیم و راهکارهای اجرایی ارائه می‌دهیم تا مقاله شما واقعاً به یک مرجع مهندسی تبدیل شود.

---

چرا خواص روغن در طول زمان تغییر می‌کند؟

روغن‌های حرارتی صنعتی (Thermal Oil یا Heat Transfer Fluid) معمولاً در دماهای بالا کار می‌کنند و تحت فشار حرارتی شدید قرار دارند. حتی روغن‌های باکیفیت نیز در شرایط نامناسب بهره‌برداری به مرور دچار تخریب می‌شوند.

تغییر خواص روغن به سه دلیل اصلی رخ می‌دهد:

حرارت بالا و شکست مولکولی (Cracking)
تماس با اکسیژن و اکسیداسیون
آلودگی‌های خارجی و ورود ذرات یا آب

این تغییرات باعث می‌شود روغن از حالت «سیال انتقال حرارت مناسب» به یک سیال با ویسکوزیته بالا، رسانایی کمتر و تمایل شدید به رسوب‌گذاری تبدیل شود.

---

تخریب حرارتی روغن و اثر آن بر مبدل حرارتی

تخریب حرارتی (Thermal Degradation) چیست؟

تخریب حرارتی زمانی اتفاق می‌افتد که روغن در دمای بالاتر از حد مجاز طراحی قرار بگیرد. این پدیده به ویژه در نقاطی که دمای دیواره لوله بسیار بالا می‌رود (Hot Spot) تشدید می‌شود.

در این حالت، مولکول‌های روغن شکسته می‌شوند و محصولات جانبی ایجاد می‌کنند، مانند:

• ترکیبات سبک‌تر (Light Ends)
• ترکیبات سنگین‌تر و چسبناک (Heavy Ends)

ترکیبات سبک باعث کاهش نقطه اشتعال و افزایش ریسک‌های ایمنی می‌شوند، در حالی که ترکیبات سنگین با افزایش ویسکوزیته و تشکیل رسوبات، عملکرد سیستم انتقال حرارت را مختل می‌کنند. این مسئله در تجهیزاتی مانند مبدل حرارتی چیلر نیز اهمیت دارد، زیرا حفظ کیفیت سیال و جلوگیری از تشکیل رسوب، نقش مهمی در حفظ راندمان انتقال حرارت و افزایش عمر مفید تجهیزات ایفا می‌کند.

---

تاثیر تخریب حرارتی روغن بر ضریب انتقال حرارت U

وقتی روغن تخریب می‌شود، رسوب کربنی روی سطح لوله تشکیل می‌دهد. این رسوب مثل یک عایق عمل می‌کند و مقاومت حرارتی را بالا می‌برد.

 رابطه ضریب کلی انتقال حرارت با مقاومت رسوب

1/U = 1/hi + Rf,i + (δ/k_wall) + Rf,o + 1/ho

اگر مقدار Rf افزایش یابد، مقدار U کاهش پیدا می‌کند و برای رسیدن به همان Q قبلی باید اختلاف دما یا سطح انتقال افزایش یابد. در واقع سیستم مجبور می‌شود دمای روغن را بالاتر ببرد تا گرمای لازم منتقل شود و همین افزایش دما، تخریب روغن را سریع‌تر می‌کند. این یک چرخه مخرب رایج در صنایع است.

---

اکسیداسیون روغن و نقش آن در کاهش راندمان مبدل

اکسیداسیون روغن (Oxidation) چگونه رخ می‌دهد؟

اکسیداسیون زمانی اتفاق می‌افتد که روغن با اکسیژن هوا تماس پیدا کند. این تماس معمولاً در بخش‌هایی مانند:

• منبع انبساط (Expansion Tank)
• سیستم‌های با آب‌بندی ضعیف
• نشتی‌ها یا باز بودن سیستم
  رخ می‌دهد.

اکسیداسیون باعث تولید ترکیبات اسیدی، پلیمرها و لجن می‌شود. نتیجه این فرایند:

• افزایش عدد اسیدی روغن (TAN)
• افزایش ویسکوزیته
• افزایش رسوب‌گذاری
• کاهش انتقال حرارت

---

شاخص TAN و اهمیت آن در سیستم روغن حرارتی

TAN یا Total Acid Number شاخصی است که میزان اسیدی شدن روغن را نشان می‌دهد. افزایش TAN معمولاً به معنای پیشروی اکسیداسیون است و باید جدی گرفته شود.

نکته صنعتی: در بسیاری از پروژه‌ها افت راندمان مبدل ابتدا با افزایش TAN شروع می‌شود و سپس افزایش ویسکوزیته و تشکیل لجن رخ می‌دهد.

---

تشکیل رسوب (Fouling) در مبدل‌های روغن و اثر آن بر عملکرد

Fouling چیست و چرا در روغن خطرناک‌تر است؟

رسوب‌گذاری در مبدل حرارتی به معنی تشکیل یک لایه ناخواسته روی سطح انتقال حرارت است. این لایه ممکن است شامل:

• کربن سوخته (Coke)
• لجن و پلیمرهای اکسید شده
• ذرات معلق
• آلودگی‌های خارجی
• ترکیبات فلزی ناشی از خوردگی

رسوب در روغن بسیار خطرناک‌تر از آب است چون:

• رسانایی حرارتی رسوب کربنی بسیار پایین است.
• ضخامت کم رسوب هم اثر شدید روی U دارد.
• رسوب باعث افزایش دمای دیواره می‌شود و تخریب روغن را تشدید می‌کند.

---

رابطه مهندسی تاثیر Fouling بر توان انتقال حرارت

 توان انتقال حرارت واقعی با افت U

Q_actual = U_fouled * A * ΔT_lm

اگر U به دلیل رسوب از 300 به 150 W/m².K کاهش یابد، توان انتقال حرارت تقریباً نصف می‌شود (در صورت ثابت بودن A و ΔT). این یعنی مبدل عملاً به یک گلوگاه تولید تبدیل خواهد شد.

---

اثر رسوب روی افت فشار و مصرف انرژی پمپ

رسوب فقط انتقال حرارت را کاهش نمی‌دهد، بلکه باعث کاهش قطر موثر جریان می‌شود و افت فشار را بالا می‌برد.

افت فشار تقریبی در مسیر جریان

ΔP ≈ f * (L/D) * (ρ * V^2 / 2)

وقتی رسوب تشکیل می‌شود، قطر موثر D کاهش پیدا می‌کند و سرعت V افزایش می‌یابد. هر دو عامل باعث افزایش شدید ΔP می‌شوند.

نتیجه صنعتی:

• پمپ مجبور به کارکرد در نقطه خارج از طراحی می‌شود.
• مصرف انرژی بالا می‌رود.
• احتمال کاویتاسیون افزایش پیدا می‌کند.
• عمر تجهیزات کاهش می‌یابد.

---

نقش دمای فیلم (Film Temperature) و Hot Spot در تخریب روغن

یکی از مهم‌ترین مفاهیم در سیستم روغن حرارتی، اختلاف بین دمای حجمی روغن و دمای سطح لوله است.

حتی اگر دمای روغن مثلاً 280°C باشد، ممکن است دمای سطح لوله به 330°C برسد. این موضوع در نقاطی که جریان ضعیف است یا رسوب وجود دارد، تشدید می‌شود.

 دمای فیلم تقریبی

T_film ≈ (T_bulk + T_wall) / 2

هرچه T_wall بالاتر رود:

• سرعت تخریب روغن بیشتر می‌شود
• رسوب سریع‌تر تشکیل می‌شود
• U افت بیشتری پیدا می‌کند

این چرخه در بسیاری از سیستم‌ها باعث می‌شود روغن در مدت کوتاهی غیرقابل استفاده شود.

---

مثال عددی صنعتی: اثر افزایش ویسکوزیته روغن بر کاهش راندمان مبدل

فرض کنید یک مبدل پوسته و لوله برای خنک کردن روغن طراحی شده است. در حالت طراحی:

• ویسکوزیته روغن = 15 cP
• ضریب کلی انتقال حرارت U = 220 W/m².K
• سطح انتقال حرارت A = 60 m²
• LMTD = 35 K

توان طراحی:

محاسبه توان طراحی مبدل

Q_design = U * A * ΔT_lm

پس:

Q_design = 220 × 60 × 35 = 462000 W = 462 kW

حالا بعد از یک سال، به دلیل اکسیداسیون و تشکیل ترکیبات سنگین، ویسکوزیته روغن به 35 cP افزایش پیدا کرده است. در این شرایط، Re کاهش می‌یابد و انتقال حرارت ضعیف‌تر می‌شود. فرض کنیم U به 140 W/m².K کاهش پیدا کند.

توان واقعی:

Q_actual = 140 × 60 × 35 = 294000 W = 294 kW

یعنی ظرفیت انتقال حرارت مبدل حدود 36 درصد افت کرده است. این کاهش ظرفیت در خطوط تولید می‌تواند باعث:

• کاهش کیفیت محصول
• افزایش زمان فرآیند
• افزایش مصرف انرژی
• افزایش دمای تجهیزات
• توقف‌های اضطراری

شود.

---

جدول علائم خرابی روغن و تاثیر آن بر مبدل حرارتی

بیشتر بخوانید: تحلیل ترموهیدرولیکی مبدل حرارتی دو لوله ای و نقش آن در افزایش راندمان فرآیندهای صنعتی

---

راهکارهای مهندسی برای جلوگیری از افت راندمان مبدل در سیستم روغن

در صنایع، پیشگیری از افت راندمان مبدل به معنی کاهش هزینه‌های تعمیرات و افزایش عمر سیستم است. مهم‌ترین راهکارها عبارتند از:

 کنترل دقیق دمای کاری روغن

روغن باید همیشه زیر حداکثر دمای توصیه‌شده توسط سازنده کار کند. افزایش دمای روغن شاید در کوتاه مدت مشکل انتقال حرارت را حل کند، اما در بلندمدت تخریب روغن را چند برابر می‌کند.

 جلوگیری از تماس روغن با اکسیژن

Expansion Tank باید به شکل صحیح طراحی شود و در بسیاری از پروژه‌ها استفاده از Blanket Nitrogen برای کاهش تماس با هوا توصیه می‌شود.

 افزایش سرعت جریان و جلوگیری از نواحی رکود (Dead Zone)

در طراحی مبدل و شبکه لوله‌کشی باید از ایجاد نقاطی که جریان در آن‌ها ضعیف می‌شود جلوگیری کرد، زیرا تشکیل Hot Spot و رسوب معمولاً از همین نواحی آغاز می‌شود. این موضوع در مبدل حرارتی پوسته و لوله اهمیت ویژه‌ای دارد، زیرا توزیع یکنواخت جریان نقش مستقیمی در افزایش راندمان انتقال حرارت و کاهش رسوب‌گذاری دارد.

 استفاده از سیستم فیلتراسیون و بای‌پس

بسیاری از کارفرماها فیلتراسیون را هزینه اضافی می‌دانند، اما در سیستم روغن حرارتی فیلتراسیون می‌تواند عمر روغن را چند برابر کند و Fouling را کاهش دهد.

برنامه‌ریزی دوره‌ای برای آنالیز روغن

آنالیز روغن باید به صورت دوره‌ای انجام شود و پارامترهایی مثل TAN، ویسکوزیته، نقطه اشتعال و درصد ناخالصی بررسی شود.

 شستشوی مبدل (Chemical Cleaning یا Mechanical Cleaning)

اگر Fouling تشکیل شود، باید قبل از اینکه رسوب سخت شود شستشو انجام شود. در غیر این صورت سطح انتقال حرارت به طور دائم آسیب می‌بیند.

---

بررسی اقتصادی: چرا افت خواص روغن هزینه پروژه را چند برابر می‌کند؟

کاهش راندمان مبدل در سیستم روغن فقط یک مسئله فنی نیست، بلکه یک مسئله اقتصادی بزرگ است.

افت راندمان باعث می‌شود:

• مصرف سوخت بویلر یا هیتر افزایش یابد
• پمپ‌ها انرژی بیشتری مصرف کنند
• توقف‌های اضطراری بیشتر شود
• تعمیرات مکرر و هزینه نیروی انسانی افزایش یابد
• کیفیت محصول افت کند یا تولید کاهش یابد

این موضوع در تجهیزاتی مانند مبدل حرارتی اسپیرال نیز اهمیت زیادی دارد؛ زیرا هرگونه کاهش کیفیت روغن و تشکیل رسوب روی سطوح انتقال حرارت، راندمان مبدل را کاهش داده و هزینه‌های انرژی و نگهداری را به‌مرور افزایش می‌دهد.

در بسیاری از صنایع، هزینه‌های ناشی از افت راندمان مبدل چندین برابر هزینه تعویض یا نگهداری اصولی روغن است. به همین دلیل، پایش و نگهداری صحیح روغن را باید یک سرمایه‌گذاری اقتصادی برای افزایش بهره‌وری و کاهش هزینه‌های بلندمدت دانست، نه یک هزینه اضافی.

---

سوالات مهندسی نقش خواص حرارتی روغن در عملکرد مبدل حرارتی
