ضرورت تحلیل همزمان انتقال حرارت و مکانیک سیالات
در طراحی تجهیزات فرایندی، تحلیل جداگانه انتقال حرارت یا جریان سیال دیگر پاسخگوی نیازهای صنعتی نیست. آنچه در عمل تعیینکننده عملکرد یک مبدل حرارتی است، برهمکنش مستقیم بین میدان دما و میدان سرعت است؛ مفهومی که در مهندسی بهعنوان «تحلیل ترموهیدرولیکی» شناخته میشود.در بسیاری از کاربردهای فرایندی که تحلیل دقیق جریان و انتقال حرارت اهمیت دارد، مبدل حرارتی لوله ای به دلیل ساختار ساده و امکان مدلسازی مهندسی، به عنوان یکی از گزینههای متداول مورد استفاده قرار میگیرد.
در مبدلهای حرارتی، افزایش ضریب انتقال حرارت معمولاً با افزایش شدت اغتشاش جریان حاصل میشود، اما همین موضوع بهطور همزمان باعث افزایش افت فشار و مصرف توان پمپاژ میشود. بنابراین طراحی بهینه، نه در بیشینهسازی یک پارامتر، بلکه در ایجاد تعادل بین این دو پدیده تعریف میشود.
مبدل حرارتی دو لولهای بهدلیل ساختار ساده و امکان مدلسازی دقیق، یکی از بهترین گزینهها برای تحلیل عمیق این تعامل است و همچنان در بسیاری از کاربردهای صنعتی بهعنوان یک راهکار عملی مورد استفاده قرار میگیرد.

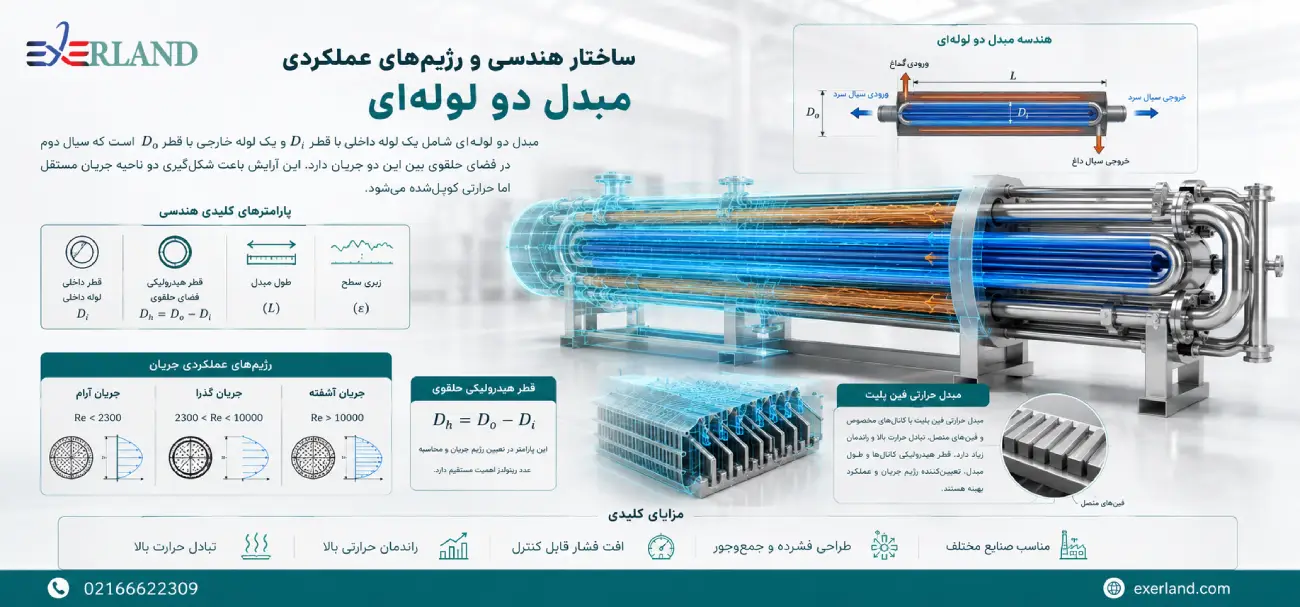

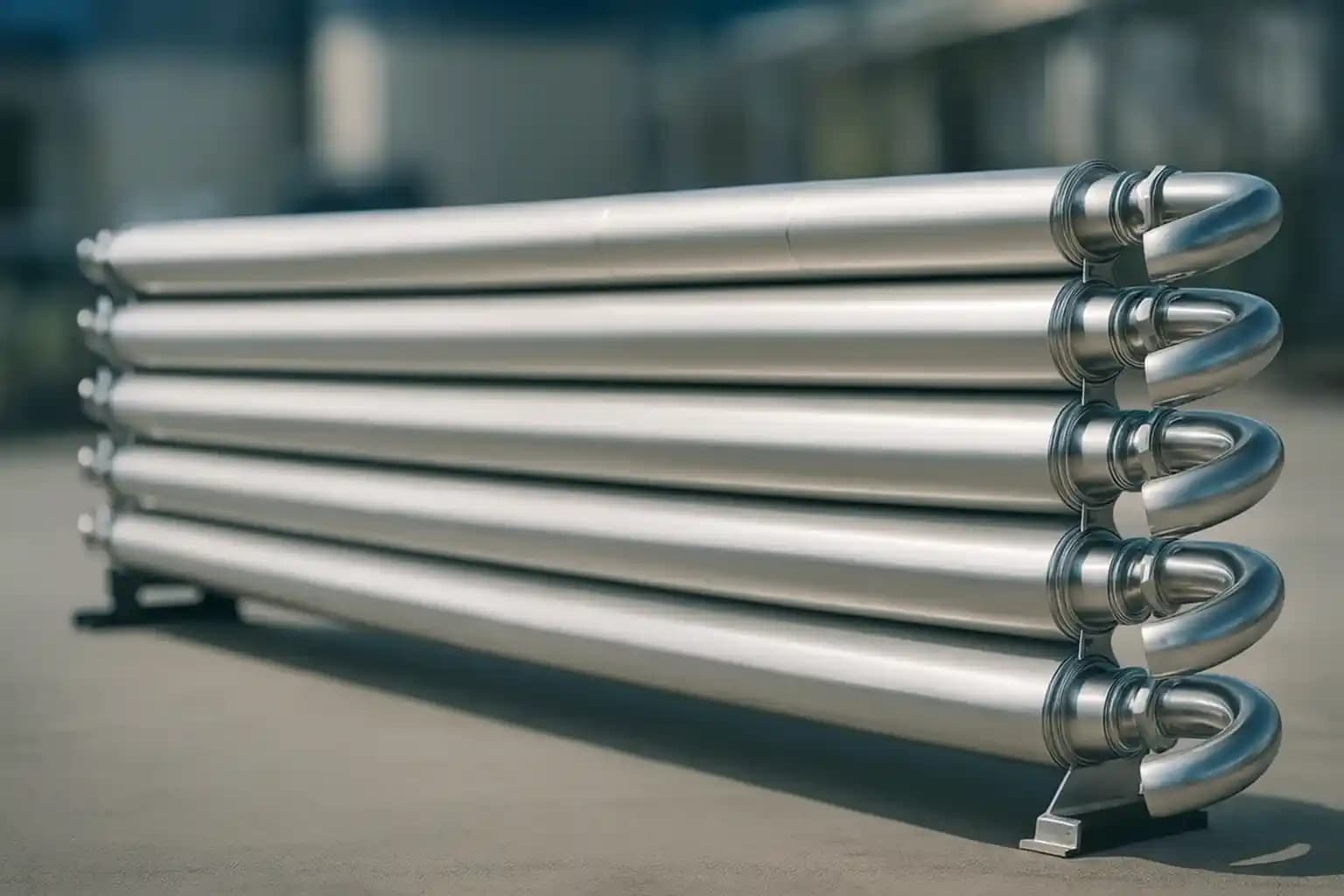

ساختار هندسی و رژیمهای عملکردی مبدل دو لولهای
مبدل دو لولهای شامل یک لوله داخلی با قطر DiD_iDi و یک لوله خارجی با قطر DoD_oDo است که سیال دوم در فضای حلقوی بین این دو جریان دارد. این آرایش باعث شکلگیری دو ناحیه جریان مستقل اما حرارتی کوپلشده میشود.
پارامترهای کلیدی هندسی شامل:
- قطر داخلی لوله داخلی
- قطر هیدرولیکی فضای حلقوی
- طول مبدل
- زبری سطح
قطر هیدرولیکی برای ناحیه حلقوی:
نام فرمول: قطر هیدرولیکی حلقوی
این پارامتر در تعیین رژیم جریان و محاسبه عدد رینولدز اهمیت مستقیم دارد.مبدل حرارتی فین پلیت با کانالهای مخصوص و فینهای متصل، تبادل حرارت بالا و راندمان زیاد دارد. قطر هیدرولیکی کانالها و طول مبدل، تعیینکننده رژیم جریان و عملکرد بهینه هستند.

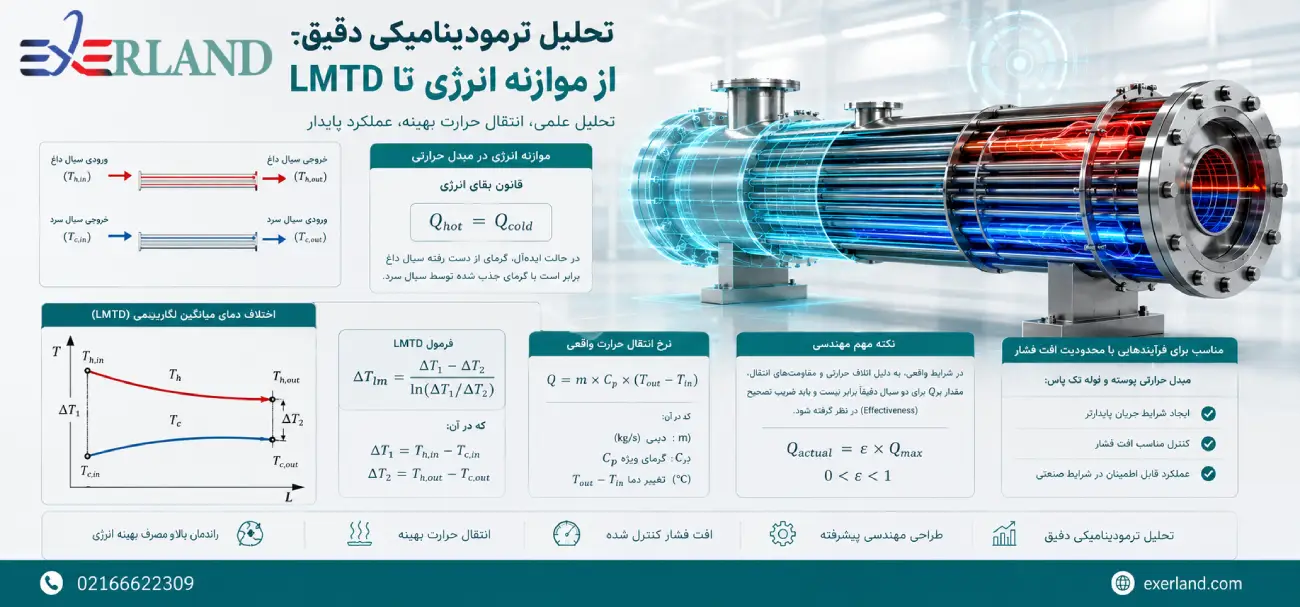

تحلیل ترمودینامیکی دقیق: از موازنه انرژی تا LMTD
در سطح پایه، مبدل باید از قانون بقای انرژی تبعیت کند:
نام فرمول: موازنه انرژی
اما در تحلیل مهندسی، فرم دقیقتر بهصورت زیر استفاده میشود:
نام فرمول: نرخ انتقال حرارت واقعی
نکته مهم این است که در شرایط واقعی، بهدلیل اتلاف حرارتی و مقاومتهای انتقال، مقدار Q برای دو سیال دقیقاً برابر نیست و باید ضریب تصحیح در نظر گرفته شود.برای فرآیندهایی که محدودیت افت فشار مطرح است، مبدل حرارتی پوسته و لوله تک پاس میتواند شرایط جریان پایدارتر و کنترل مناسبتری ایجاد کند.
اختلاف دمای میانگین لگاریتمی (LMTD)
در مبدلهای دو لولهای، توزیع دما در طول دستگاه غیرخطی است. برای حل این مسئله از LMTD استفاده میشود:
نام فرمول: اختلاف دمای میانگین لگاریتمی
در جریان ناهمسو:
- ΔT_lm بزرگتر است
- راندمان حرارتی بالاتر است
- طول مورد نیاز مبدل کاهش مییابد
ضریب کلی انتقال حرارت (U)
یکی از مهمترین پارامترها در تحلیل ترموهیدرولیکی، ضریب کلی انتقال حرارت است:
نام فرمول: مقاومت حرارتی کل
که در آن:
- hih_ihi ضریب انتقال حرارت داخلی
- hoh_oho ضریب خارجی
- RfR_fRf مقاومت رسوب (Fouling)
این رابطه نشان میدهد که حتی اگر یکی از ضرایب کوچک باشد، کل سیستم محدود میشود.
تحلیل هیدرولیکی: تعیین رفتار جریان و هزینه انرژی
عدد رینولدز و رژیم جریان
در طراحی صنعتی، معمولاً هدف ایجاد جریان آشفته است زیرا:
- ضریب انتقال حرارت افزایش مییابد
- لایه مرزی نازکتر میشود
اما این انتخاب هزینه دارد.برای فرآیندهایی که نیازمند کنترل مستقل دما و پاسخ سریع حرارتی هستند، مبدل حرارتی الکتریکی در برخی کاربردهای صنعتی مورد استفاده قرار میگیرد.
عدد ناسلت و ارتباط آن با انتقال حرارت
برای تحلیل دقیقتر، از عدد ناسلت استفاده میشود:
نام فرمول: عدد ناسلت
در جریان آشفته، رابطه تجربی معروف:
نام فرمول: رابطه دیتوس-بولتر
که در آن:
- n = 0.4 برای گرم شدن
- n = 0.3 برای سرد شدن
این رابطه نشان میدهد که افزایش Re مستقیماً باعث افزایش ضریب انتقال حرارت میشود.
افت فشار: محدودیت اصلی طراحی
نام فرمول: افت فشار دارسی-ویسباخ
نکته مهم:
- افت فشار با توان دوم سرعت افزایش مییابد
بنابراین افزایش انتقال حرارت همیشه به معنی بهبود سیستم نیست.در سیستمهای با فضای نصب محدود و نیاز به سطح انتقال حرارت بالا، مبدل حرارتی صفحه ای واشردار به دلیل طراحی فشرده کاربرد گستردهای دارد.
- افزایش طول مبدل مستقیماً ΔP را بالا میبرد
کوپل ترموهیدرولیکی: نقطه بهینهسازی واقعی
در عمل، طراحی مبدل یک مسئله بهینهسازی چندهدفه است:
| اثر منفی | اثر مثبت | پارامتر |
|---|---|---|
| افزایش ΔP | افزایش h | افزایش سرعت |
| افزایش ΔP | افزایش Q | افزایش طول |
| افزایش افت فشار | افزایش Re | کاهش قطر |
بنابراین هدف، یافتن نقطهای است که در آن:
- انتقال حرارت به حد مطلوب برسد
- افت فشار در محدوده اقتصادی باقی بماند
- مصرف انرژی کل سیستم حداقل شود
تأثیر مستقیم بر راندمان فرآیندهای صنعتی
تحلیل ترموهیدرولیکی دقیق، مستقیماً روی راندمان فرآیند تأثیر میگذارد:
1. کاهش مصرف انرژی
با بهینهسازی U و ΔP، میتوان مصرف بخار یا سوخت را کاهش داد.
2. بازیابی حرارت (Heat Recovery)
استفاده از مبدل دو لولهای برای پیشگرمایش خوراک:
نام فرمول: راندمان بازیابی حرارت
3. افزایش پایداری عملیاتی
کنترل بهتر دما باعث کاهش نوسانات فرآیند میشود.
4. کاهش هزینههای پمپاژ
طراحی بهینه افت فشار را در محدوده قابل قبول نگه میدارد.
مقایسه جریان همسو و ناهمسو از دید ترموهیدرولیکی
نوع آرایش جریان یکی از مهمترین تصمیمهای طراحی در مبدلهای دو لولهای است، زیرا مستقیماً روی توزیع دما، مقدار LMTD و در نهایت راندمان حرارتی اثر میگذارد.
| جریان ناهمسو (Counter) | جریان همسو (Parallel) | ویژگی |
|---|---|---|
| یکنواختتر | کاهش سریع ΔT | توزیع دما |
| بیشتر | کمتر | LMTD |
| بالاتر | پایینتر | راندمان حرارتی |
| کمتر | بیشتر | طول مورد نیاز |
| بهتر | ضعیفتر | پایداری حرارتی |
| گسترده | محدود | کاربرد صنعتی |
جمعبندی مهندسی:
در اکثر کاربردهای صنعتی، جریان ناهمسو به دلیل حفظ اختلاف دما در طول مبدل، انتخاب بهینه است.در برخی طراحیهای پیشرفته انتقال انرژی، مبدل حرارتی مارپیج به دلیل توزیع بهتر جریان و استفاده بهینه از فضای موجود مورد توجه قرار میگیرد.

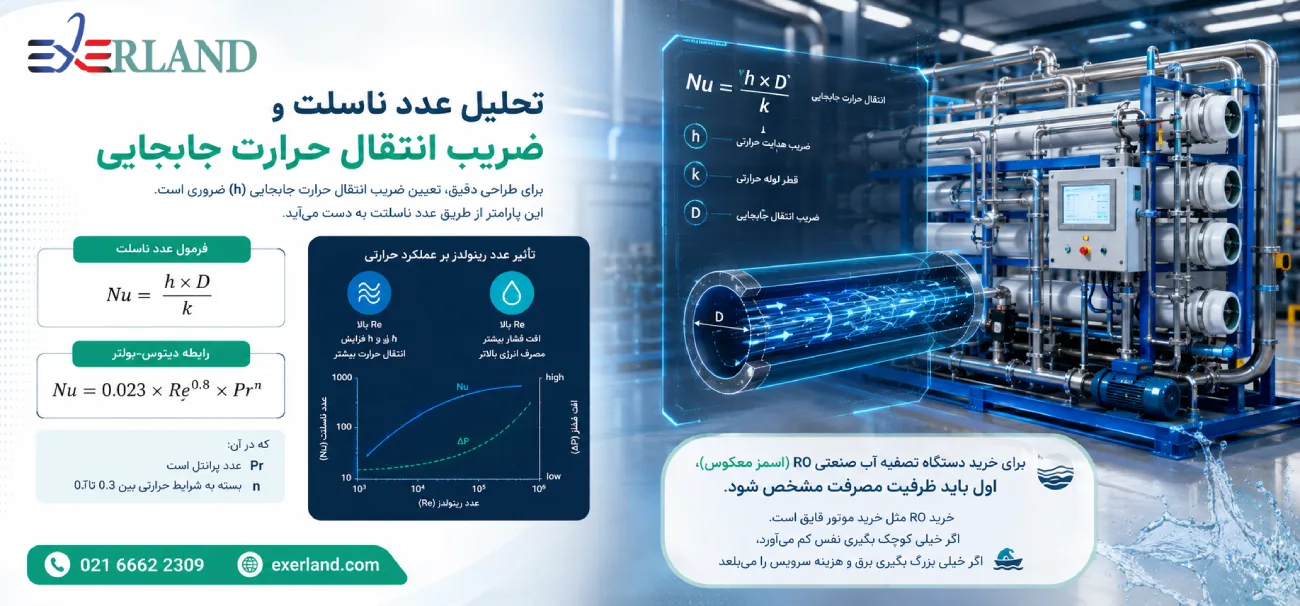

تحلیل عدد ناسلت و ضریب انتقال حرارت جابجایی
برای طراحی دقیق، تعیین ضریب انتقال حرارت جابجایی (h) ضروری است. این پارامتر از طریق عدد ناسلت به دست میآید:
نام فرمول: عدد ناسلت
برای جریان آشفته در لوله داخلی، رابطه دیتوس-بولتر استفاده میشود:
نام فرمول: رابطه دیتوس-بولتر
که در آن:
- Pr عدد پرانتل است
- n بسته به شرایط حرارتی بین 0.3 تا 0.4
نکته مهندسی:
افزایش Re باعث افزایش Nu و در نتیجه افزایش h میشود، اما این افزایش با هزینه افت فشار همراه است.
برای خرید دستگاه تصفیه آب صنعتی RO (اسمز معکوس)، اول باید ظرفیت مصرفت مشخص شود. خرید RO مثل خرید موتور قایق است، اگر خیلی کوچک بگیری نفس کم میآورد، اگر خیلی بزرگ بگیری برق و هزینه سرویس را میبلعد 🌊
تأثیر زبری سطح و جنس لوله بر عملکرد ترموهیدرولیکی
یکی از پارامترهایی که در طراحی اغلب نادیده گرفته میشود، زبری سطح داخلی لوله است. این پارامتر همزمان بر دو عامل اثر دارد:
- افزایش زبری → افزایش اغتشاش → افزایش انتقال حرارت
- افزایش زبری → افزایش ضریب اصطکاک → افزایش افت فشار
ضریب اصطکاک برای جریان آشفته:
نام فرمول: ضریب اصطکاک تقریبی
در لولههای زبر، این رابطه دیگر دقیق نیست و باید از نمودار مودی استفاده شود.
جدول پارامترهای کلیدی طراحی مبدل دو لولهای
در طراحی صنعتی، چند پارامتر کلیدی بهصورت همزمان باید بررسی شوند:
| تأثیر بر افت فشار | تأثیر بر انتقال حرارت | نماد | پارامتر |
|---|---|---|---|
| افزایش شدید | افزایش شدید | V | سرعت سیال |
| کاهش با افزایش قطر | کاهش با افزایش قطر | D | قطر لوله |
| افزایش افت فشار | افزایش انتقال | L | طول مبدل |
| افزایش افت فشار | کاهش انتقال | μ | ویسکوزیته |
| افزایش افت فشار | افزایش انتقال | ρ | چگالی |

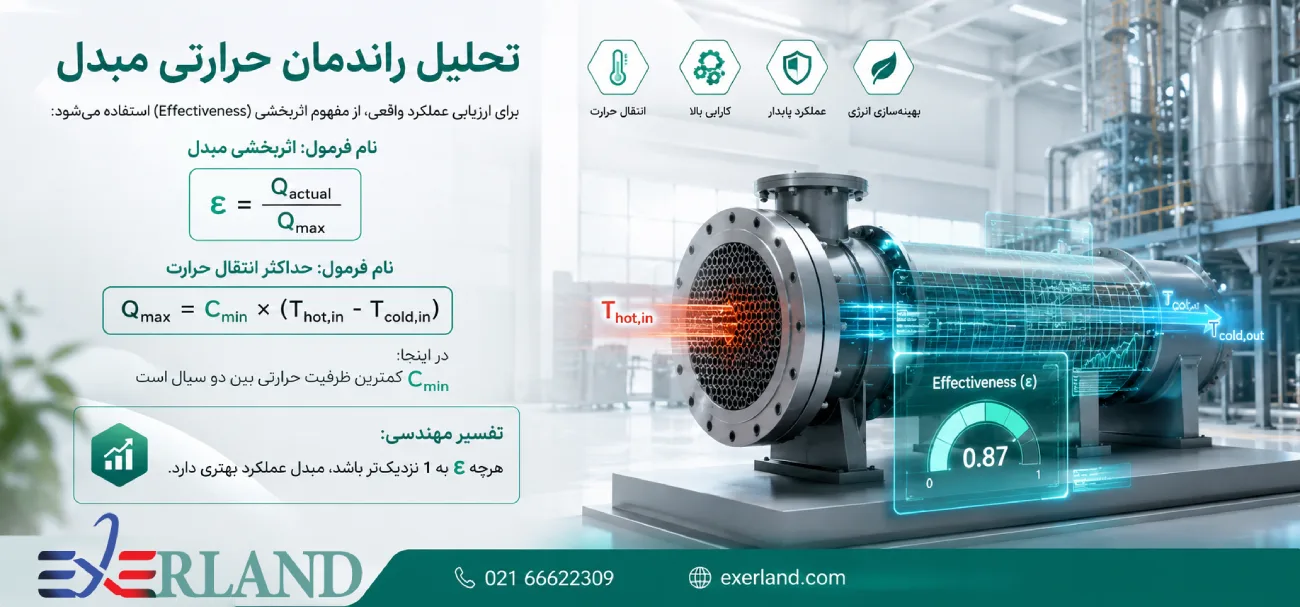

تحلیل راندمان حرارتی مبدل
برای ارزیابی عملکرد واقعی، از مفهوم اثربخشی (Effectiveness) استفاده میشود:
نام فرمول: اثربخشی مبدل
که در آن:
نام فرمول: حداکثر انتقال حرارت
در اینجا:
- C_min کمترین ظرفیت حرارتی بین دو سیال است
تفسیر مهندسی:
هرچه ε به 1 نزدیکتر باشد، مبدل عملکرد بهتری دارد.
تحلیل عددی ساده (نمونه صنعتی)
فرض کنید:
- سیال گرم: آب با دبی 1 kg/s
- Cp = 4180 J/kg.K
- دمای ورودی: 90°C
- دمای خروجی: 60°C
نام فرمول: محاسبه Q
این مقدار نشان میدهد که مبدل باید حدود 125 کیلووات انرژی منتقل کند.
برای مشاهده محصولات چیلر تراکمی این لینک رو بررسی کن 👇
www.exerland.com/category/chiller-and-air-conditioner
تعامل بین پارامترها: دید طراحی واقعی
در طراحی واقعی، تغییر یک پارامتر بهتنهایی بررسی نمیشود. مثال:
- افزایش سرعت:
- ✔ افزایش انتقال حرارت
- ❌ افزایش توان پمپ
- افزایش قطر:
- ✔ کاهش افت فشار
- ❌ کاهش ضریب انتقال حرارت
بنابراین طراحی بهینه یعنی:
حداقل کردن هزینه کل = هزینه انرژی + هزینه تجهیزات

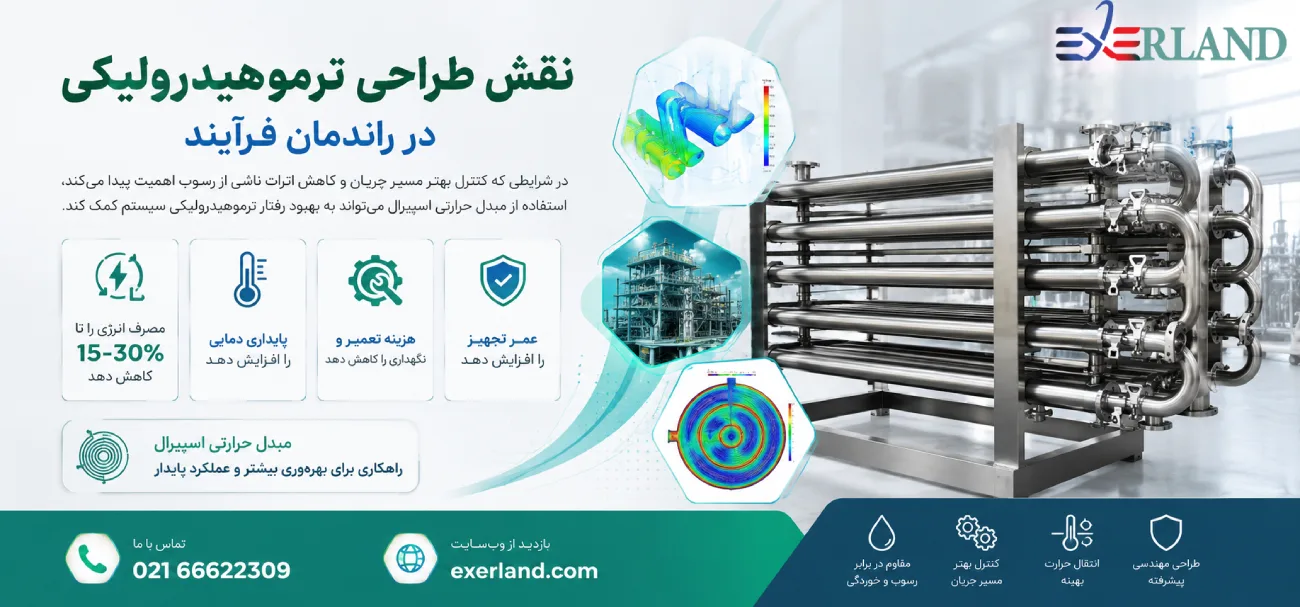

نقش تحلیل ترموهیدرولیکی در تصمیمگیری صنعتی
در محیط صنعتی، تصمیمها بر اساس تحلیل عددی گرفته میشوند، نه حدس:
- انتخاب نوع جریان (همسو یا ناهمسو)
- تعیین قطر و طول بهینه
- پیشبینی عملکرد قبل از ساخت
- کاهش ریسک عملکرد نامطلوب

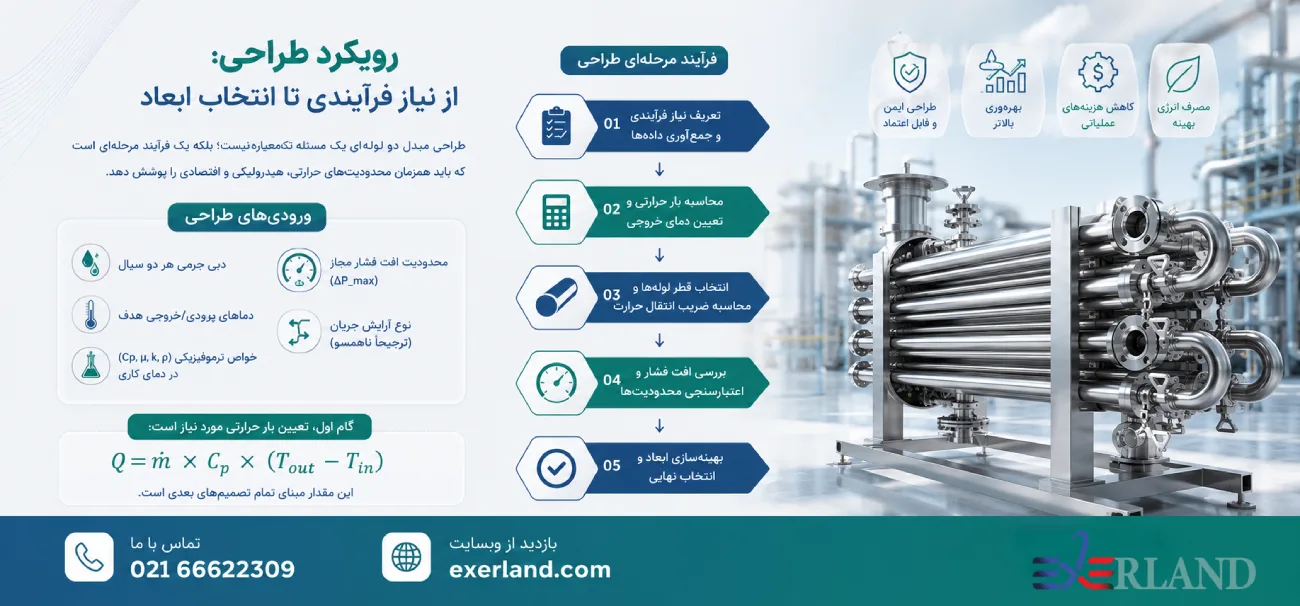

رویکرد طراحی: از نیاز فرآیندی تا انتخاب ابعاد
طراحی مبدل دو لولهای یک مسئله تکمعیاره نیست؛ بلکه یک فرآیند مرحلهای است که باید همزمان محدودیتهای حرارتی، هیدرولیکی و اقتصادی را پوشش دهد. ورودیهای طراحی معمولاً شامل:
- دبی جرمی هر دو سیال
- دماهای ورودی/خروجی هدف
- خواص ترموفیزیکی (Cp, μ, k, ρ) در دمای کاری
- محدودیت افت فشار مجاز (ΔP_max)
- نوع آرایش جریان (ترجیحاً ناهمسو)
گام اول، تعیین بار حرارتی مورد نیاز است:
نام فرمول: بار حرارتی مورد نیاز
این مقدار مبنای تمام تصمیمهای بعدی است.
انتخاب قطر لولهها: موازنه بین انتقال حرارت و افت فشار
قطر لوله داخلی و قطر هیدرولیکی ناحیه حلقوی، تعیینکننده سرعت جریان و در نتیجه رژیم جریان هستند.در سیستمهایی که تنشهای حرارتی و تغییرات دمایی قابل توجه وجود دارد، مبدل حرارتی UTUBE به دلیل ساختار انعطافپذیر خود میتواند عملکرد قابل اعتمادتری ایجاد کند.
رابطه سرعت:
نام فرمول: سرعت سیال
تحلیل مهندسی:
- قطر کوچک → افزایش V → افزایش Re → افزایش h → افزایش ΔP
- قطر بزرگ → کاهش ΔP → کاهش راندمان انتقال حرارت
بنابراین انتخاب قطر باید بهگونهای باشد که:
- جریان در محدوده آشفته باقی بماند
- افت فشار از حد مجاز فراتر نرود
تعیین طول مبدل: پاسخ به نیاز حرارتی با محدودیت هیدرولیکی
پس از تعیین قطر، طول مبدل از معادله انتقال حرارت استخراج میشود:
نام فرمول: سطح انتقال حرارت
و از آن:
نام فرمول: طول مبدل
نکته مهم:
- افزایش L → افزایش Q ✔
- افزایش L → افزایش ΔP ❌
در عمل، اگر طول مبدل حرارتی دوار بیش از حد شود و افزایش طول بهینه نباشد، به جای طولانی کردن آن، از طراحی چند پاس (Multi-pass) استفاده میشود. این روش باعث میشود جریان سیال در مبدل به صورت بهینه حرکت کند، تبادل حرارت یکنواختتر شود و فشار افت کنترل شود، بدون اینکه ابعاد مبدل بیش از حد بزرگ شود.
بهینهسازی انرژی: حداقلسازی هزینه کل سیستم
در طراحی صنعتی، هدف صرفاً بیشینهسازی انتقال حرارت نیست، بلکه باید هزینه کل حداقل شود:
نام فرمول: هزینه کل
تحلیل:
- افزایش سرعت → کاهش سطح مورد نیاز → کاهش هزینه تجهیز
- اما → افزایش ΔP → افزایش هزینه پمپاژ
نقطه بهینه جایی است که مجموع این هزینهها حداقل شود.
تحلیل Fouling و Scaling: دشمن پنهان راندمان
در شرایط واقعی، عملکرد مبدل به مرور زمان کاهش مییابد. دلیل اصلی آن تشکیل رسوب (Fouling) و گرفتگی (Scaling) است.در برخی فرآیندها که راندمان بالا در ابعاد کوچک موردنیاز است، مبدل حرارتی صفحه ای لحیمی به عنوان گزینهای مناسب در طراحی مهندسی انتخاب میشود.
اثر Fouling در ضریب انتقال حرارت:
نام فرمول: ضریب انتقال حرارت با رسوب
پیامدهای مهندسی:
- کاهش U
- افزایش نیاز به سطح بیشتر
- افزایش مصرف انرژی
راهکارها:
- انتخاب سرعت مناسب (نه خیلی کم)
- استفاده از متریال مقاوم
- طراحی برای تمیزکاری آسان
انتخاب جنس لوله: ملاحظات حرارتی و مکانیکی
جنس لوله باید بر اساس چند معیار انتخاب شود:
| توضیح | معیار |
|---|---|
| افزایش k → کاهش مقاومت دیواره | ضریب هدایت حرارتی |
| بهویژه در سیالات شیمیایی | مقاومت خوردگی |
| تحمل فشار و دما | استحکام مکانیکی |
| تأثیر مستقیم بر CAPEX | هزینه |
برای مثال:
- فولاد کربنی → اقتصادی ولی هدایت متوسط
- استنلس استیل → مقاوم ولی گرانتر
- مس → هدایت بالا ولی محدودیت خوردگی
تحلیل عددی طراحی (سناریوی صنعتی واقعی)
فرض کنید:
- Q = 150 kW
- U = 500 W/m².K
- ΔT_lm = 25 K
نام فرمول: محاسبه سطح
اگر قطر لوله 0.05 m باشد:
نام فرمول: طول مبدل
تحلیل:
- این طول برای یک مبدل تکپاس زیاد است
- راهکار: استفاده از چند پاس یا چند مبدل موازی
تحلیل افت فشار در طراحی نهایی
برای بررسی امکانپذیری:
نام فرمول: توان پمپاژ
اگر ΔP زیاد باشد:
- هزینه انرژی بالا میرود
- ممکن است طراحی اقتصادی نباشد
