نحوه تنظیم شیر انبساط چیلر برای جلوگیری از برگشت مایع به کمپرسور
اگر تا به حال با سوختن ناگهانی یک کمپرسور چیلر صنعتی مواجه شده باشید، میدانید که یکی از بیرحمانهترین و پرهزینهترین سناریوها، برگشت مایع مبرد به کمپرسور است. در بسیاری از پروژههای صنعتی، ریشه این خرابی نه در کیفیت کمپرسور، بلکه در تنظیم اشتباه شیر انبساط چیلر (TXV) بوده است.
در این مرحله به صورت مهندسی بررسی میکنیم که چرا برگشت مایع خطرناک است و چگونه تنظیم صحیح سوپرهیت عمر کمپرسور را افزایش میدهد. این مرحله مخصوص چیلر هواخنک اسکرو اینورتر است.
در این قسمت، به صورت عمیق و مهندسی بررسی میکنیم:
چرا برگشت مایع (Liquid Floodback) خطرناک است
تفاوت آن با ضربه مایع (Liquid Slugging) چیست
نقش تنظیم سوپرهیت در جلوگیری از این فاجعه چیست
چگونه تنظیم صحیح اکسپنشن ولو مستقیماً عمر کمپرسور را افزایش میدهد
چرا برگشت مایع به کمپرسور خطرناک ترین خطای تنظیم شیر انبساط است؟
Liquid Floodback دقیقاً چیست؟
در شرایط ایدهآل، مبرد باید در اواپراتور کاملاً تبخیر شود و به صورت بخار سوپرهیت شده وارد کمپرسور شود. اما اگر شیر انبساط بیش از حد باز باشد یا سوپرهیت پایین تنظیم شود، بخشی از مبرد به صورت مایع تبخیرنشده از اواپراتور خارج میشود.
این پدیده را برگشت مایع یا Floodback مینامند. حتی مینی چیلر هوا خنک اداری - تجاری در صورت تنظیم نادرست TXV میتواند دچار این مشکل شود.
نتیجه چیست؟
رقیق شدن روغن کمپرسور
کاهش خاصیت روانکاری
افزایش سایش یاتاقانها
تخریب سوپاپها
آسیب به میللنگ و روتور
و در نهایت: سوختن کمپرسور
این اثرات در مینی چیلر کم صدا نیز مشاهده شده است، مخصوصاً اگر سوپرهیت به درستی تنظیم نشده باشد.
تفاوت Floodback و Slugging چیست؟
بسیاری از تکنسینها این دو را یکی میدانند، اما از نظر مهندسی کاملاً متفاوت هستند:
| Slugging | Floodback | ویژگی |
|---|---|---|
| ناگهانی | تدریجی | نوع ورود مایع |
| هنگام استارت | حین کار عادی | زمان رخداد |
| ضربه مکانیکی | رقیق شدن روغن | آسیب اصلی |
| آنی و شدید | تدریجی ولی قطعی | شدت تخریب |
Floodback بیصدا و خزنده عمل میکند و اگر سوپرهیت کنترل نشود، حتی چیلر تراکمی هواخنک اسکرال نیز در معرض آسیب قرار میگیرد.
نقش شیر انبساط چیلر در کنترل سوپرهیت و جلوگیری از برگشت مایع
عملکرد مهندسی شیر انبساط (TXV)
شیر انبساط ترموستاتیکی یا TXV وظیفه دارد:
فشار مبرد را کاهش دهد
دبی ورودی به اواپراتور را کنترل کند
میزان سوپرهیت را تنظیم نماید
شیر انبساط ترموستاتیکی (TXV) فشار مبرد را کاهش داده و دبی ورودی به اواپراتور را کنترل میکند. تنظیم صحیح سوپرهیت، از برگشت مایع جلوگیری کرده و عمر کمپرسور را افزایش میدهد. این موضوع برای چیلر تراکمی آب خنک اسکرو اینورتر نیز اهمیت حیاتی دارد.
این تجهیز بر اساس تعادل سه نیرو کار میکند:
فشار بالب حسگر (دمای خروجی اواپراتور)
فشار فنر تنظیم
فشار اواپراتور
تعادل این سه نیرو تعیین میکند که شیر چه میزان باز یا بسته باشد.
مفهوم سوپرهیت به زبان مهندسی ولی قابل فهم
سوپرهیت یعنی اختلاف دمای بخار مبرد با دمای اشباع در همان فشار.
اگر این اختلاف کم باشد → احتمال برگشت مایع زیاد است
اگر بیش از حد باشد → ظرفیت سرمایش کاهش مییابد
محاسبه سوپرهیت
Superheat = T_actual - T_saturation
توضیح پارامترها:
T_actual = دمای واقعی خروجی اواپراتور
T_saturation = دمای اشباع متناظر با فشار مکش
اگر سوپرهیت به صفر نزدیک شود، یعنی مایع در حال ورود به کمپرسور است.
حفظ سوپرهیت مناسب برای چیلر تراکمی هواخنک اسکرال اهمیت دارد تا کمپرسور آسیب نبیند.
چرا سوپرهیت پایین خطرناک است؟
وقتی سوپرهیت کمتر از محدوده استاندارد باشد:
مبرد کاملاً تبخیر نشده
بخار مرطوب وارد کمپرسور میشود
روغن با مبرد مخلوط میشود
ویسکوزیته روغن کاهش مییابد
این باعث تخریب تدریجی قطعات داخلی میشود. حتی در چیلر تراکمی آب خنک اسکرو این مشکل مشاهده شده است.
ارتباط مستقیم تنظیم شیر انبساط با عمر کمپرسور چیلر
تنظیم شیر انبساط چیلر صرفاً یک تنظیم ساده پیچ نیست؛ بلکه یک تصمیم مهندسی درباره سلامت کمپرسور است.
سناریوی واقعی صنعتی
فرض کنید در یک چیلر 120 تن تبرید:
سوپرهیت به 2 درجه کلوین کاهش یافته
اپراتور برای افزایش ظرفیت، شیر را بیشتر باز کرده
سیستم ظاهراً سرمایش بیشتری تولید میکند
اما در پشت صحنه:
روغن رقیق شده
یاتاقانها در حال ساییده شدن هستند
کمپرسور در حال نابودی است
و چند هفته بعد، خرابی کامل رخ میدهد.
چنین مسئله ای حتی در چیلر تراکمی آب خنک اسکرال رخ میدهد.
اثر تنظیم اشتباه شیر انبساط بر روغن کمپرسور
روغن کمپرسور برای عملکرد صحیح نیاز به:
ویسکوزیته مناسب
فیلم روانکاری پایدار
جداسازی مناسب از مبرد
ورود مایع باعث میشود:
روغن کف کند
به کارتل برنگردد
فشار روغن کاهش یابد
نتیجه: افزایش اصطکاک و دمای داخلی.
برای مثال، در چیلر تراکمی هواخنک اسکرو ، حتی تغییر کوچک در سوپرهیت میتواند به خرابی زودرس کمپرسور منجر شود.
علائم هشدار اولیه برگشت مایع به کمپرسور
اگر میخواهید قبل از خرابی متوجه شوید، به این نشانهها دقت کنید:
کاهش غیرعادی دمای مکش
صدای غیرعادی از کمپرسور
نوسان فشار مکش
کف کردن روغن در سایت گلس
افزایش آمپر مصرفی
اینها میتوانند نشاندهنده تنظیم اشتباه مینی چیلر هوا خنک مسکونی یا TXV چیلرهای صنعتی باشند.
تنظیم شیر انبساط چیلر؛ نقطه تعادل بین راندمان و ایمنی
در مهندسی تبرید، همیشه یک تعادل وجود دارد:
سوپرهیت پایین → راندمان بیشتر ولی ریسک بالا
سوپرهیت بالا → ایمنی بیشتر ولی ظرفیت کمتر
هدف ما یافتن نقطه بهینه است.
در اکثر چیلرهای صنعتی، محدوده ایمن سوپرهیت بین 5 تا 8 کلوین است (بسته به نوع کمپرسور).
اما نکته کلیدی اینجاست:
تنظیم شیر انبساط چیلر برای جلوگیری از برگشت مایع به کمپرسور باید بر اساس:
بار واقعی سیستم
نوع مبرد
طراحی اواپراتور
نوع کمپرسور
انجام شود، نه بر اساس تجربه حدسی.
برای مثال، در مینی چیلر، تنظیم دقیق سوپرهیت باعث میشود کمپرسورها بدون خطر Floodback کار کنند و راندمان کل مدار حفظ شود.
فرمول محاسبه سوپرهیت برای تنظیم دقیق شیر انبساط
سوپرهیت اختلاف دمای بخار مبرد با دمای اشباع در همان فشار است. این شاخص، پیشگیری از برگشت مایع به کمپرسور را تضمین میکند.
سوپرهیت واقعی
Superheat = T_actual - T_saturation
پارامترها:
T_actual = دمای واقعی خروجی اواپراتور (°C یا °F)
T_saturation = دمای اشباع متناظر با فشار مکش (°C یا °F)
حتی در چیلر تراکمی، کوچکترین تغییر در سوپرهیت میتواند عملکرد کمپرسور و راندمان مدار سرمایش را تحت تأثیر قرار دهد.
تبدیل فشار به دمای اشباع
برای تنظیم دقیق TXV، نیاز است فشار مکش اواپراتور را به دمای اشباع متناظر تبدیل کنیم.
نام فرمول: تبدیل فشار به دمای اشباع مبرد
T_saturation = f(P_evaporation)
بیشتر بخوانید: چیلر ترکیبی (Hybrid Chiller) | راهکار مهندسی پایدار برای کاهش مصرف برق در دمای بالا
نکته: تابع f بسته به نوع مبرد متفاوت است و معمولاً از جداول استاندارد یا نمودار Pressure-Enthalpy استخراج میشود. مثال برای مبرد R134a:
| دمای اشباع (°C) | فشار مکش (bar) |
|---|---|
| -10 | 2 |
| -5 | 3 |
| 0 | 4 |
| 5 | 5 |
محدوده استاندارد سوپرهیت در انواع چیلر
برای جلوگیری از Floodback، سوپرهیت باید در محدوده استاندارد باشد. جدول زیر راهنمای مهندسی است:
| ریسک برگشت مایع | حداکثر سوپرهیت (°C) | حداقل سوپرهیت (°C) | سوپرهیت ایدهآل (°C) | نوع کمپرسور |
|---|---|---|---|---|
| پایین | 10 | 4 | 6–8 | اسکرو (Screw) |
| متوسط | 9 | 3 | 5–7 | اسکرال (Scroll) |
| پایین | 12 | 5 | 6–9 | رفت و برگشتی (Reciprocating) |
محدوده سوپرهیت بسته به طراحی اواپراتور و نوع مبرد قابل تغییر است. هدف پیدا کردن نقطه تعادل بین راندمان سرمایش و ایمنی کمپرسور است.
بیشتر بخوانید: خنک کاری مطمئن روغن صنعتی با مبدل حرارتی روغن به هوا

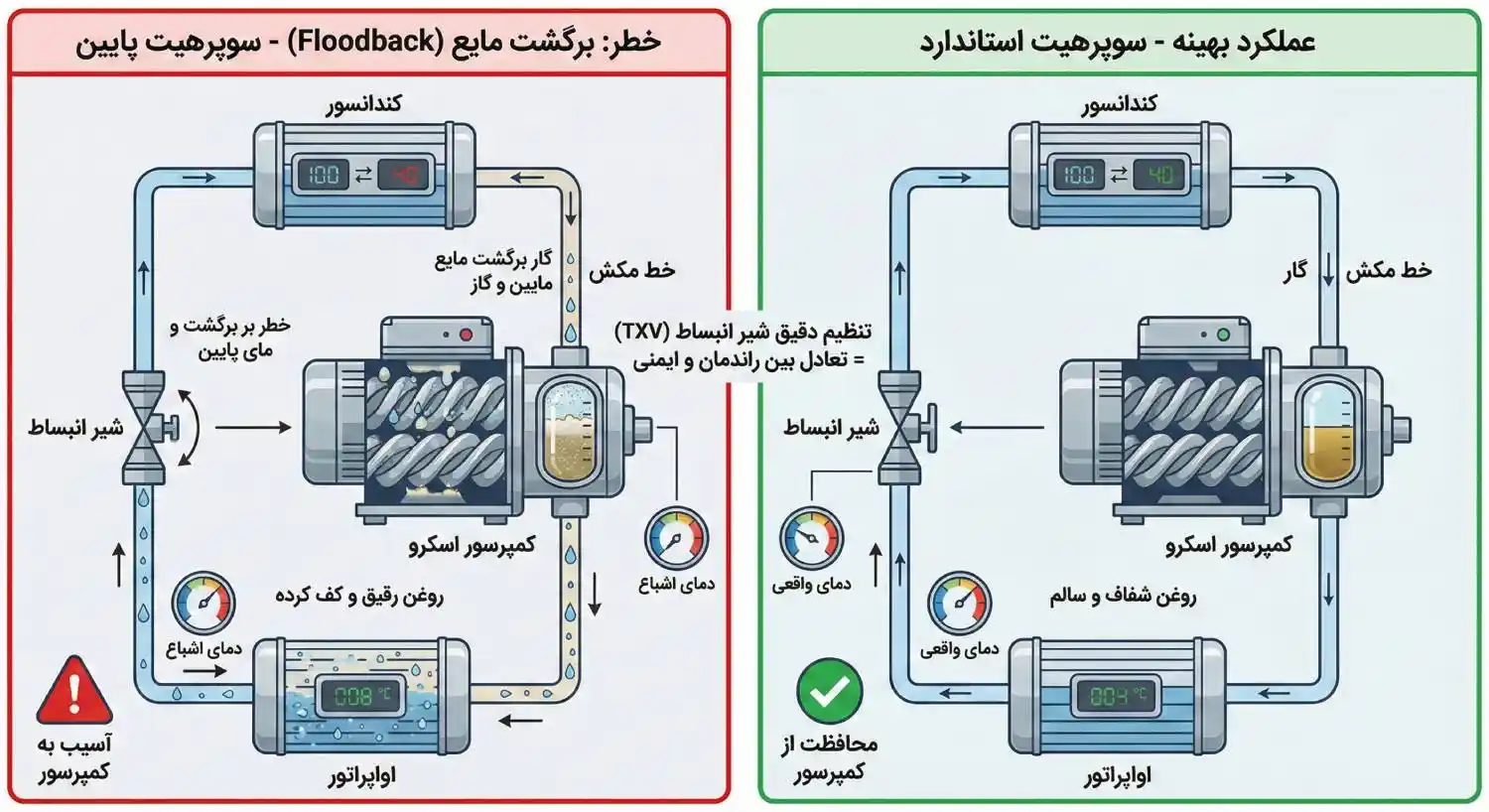

نمودار تحلیلی رفتار شیر انبساط
رفتار TXV هنگام تنظیم اشتباه به صورت زیر تحلیل میشود:
سوپرهیت کمتر از حد استاندارد:
مایع وارد کمپرسور میشود → Floodback → آسیب روغن و سوپاپها
سوپرهیت بیش از حد استاندارد:
اواپراتور به طور کامل تبخیر نمیشود → ظرفیت سرمایش کاهش مییابد
سوپرهیت در محدوده ایدهآل:
حداکثر راندمان با حداقل ریسک برگشت مایع
توصیه مهندسی: محدوده ایدهآل سوپرهیت 5–8 °C برای اکثر چیلرهای صنعتی است.
مثال محاسباتی واقعی از یک چیلر 100 تن تبرید
مشخصات سیستم:
کمپرسور اسکرو
مبرد R134a
فشار مکش: 3.2 bar
دمای واقعی خروجی اواپراتور: 2 °C
تعیین دمای اشباع
از جدول فشار-دمای مبرد:
P_evaporation = 3.2 bar → T_saturation ≈ -4 °C
محاسبه سوپرهیت واقعی
نام فرمول: سوپرهیت واقعی مثال چیلر 100 تن
Superheat = T_actual - T_saturation
Superheat = 2 - (-4) = 6 °C
نتیجه: سوپرهیت 6 °C، دقیقاً در محدوده ایدهآل کمپرسور اسکرو (6–8 °C) است.
بیشتر بخوانید: مخازن FRP در تصفیه آب صنعتی و صنایع شیمیایی: طراحی مهندسی، مقاومت مکانیکی و محاسبات
تحلیل عددی تأثیر تنظیم اشتباه
| ریسک کمپرسور | وضعیت | سوپرهیت (°C) | سناریو |
|---|---|---|---|
| بالا | Floodback احتمالی | 2 | کم |
| پایین | عملکرد بهینه | 6 | ایدهآل |
| متوسط | کاهش ظرفیت سرمایش | 12 | زیاد |
نکته مهندسی: تنظیم TXV باید همیشه در بار واقعی سیستم و با اندازهگیری دقیق دمای خروجی اواپراتور و فشار مکش انجام شود.
مراحل دقیق تنظیم شیر انبساط (TXV Adjustment Procedure)
آمادهسازی سیستم
خاموش کردن کمپرسور و بررسی ایمنی سیستم
اطمینان از شارژ روغن مناسب کمپرسور
نصب گیج فشار روی خط مکش و نصب دماسنج روی خروجی اواپراتور
نکته ایمنی: هرگز شیر انبساط را بدون پایش فشار و دما تنظیم نکنید؛ خطر Floodback و آسیب مکانیکی وجود دارد.
اندازهگیری دمای خروجی اواپراتور
از دماسنج دقیق دیجیتال استفاده کنید
دمای واقعی را یادداشت کنید (T_actual)
فشار مکش را هم همزمان ثبت کنید (P_evaporation)
نکته مهندسی: در سیستمهای چیلر تراکمی آب خنک، ثبت دقیق دما و فشار باعث میشود مراحل بعدی تنظیم شیر انبساط دقیق و ایمن انجام شود.
محاسبه سوپرهیت
با استفاده از فرمول استاندارد:
محاسبه سوپرهیت
Superheat = T_actual - T_saturation
T_saturation از جدول فشار-دمای مبرد استخراج میشود
هدف: سوپرهیت در محدوده استاندارد کمپرسور قرار گیرد
در پکیج چیلر آب خنک – برج خنک کن مدار بسته، این محاسبه تضمین میکند که کمپرسور بدون Floodback کار کند.
تنظیم پیچ شیر انبساط
اگر سوپرهیت کمتر از حد استاندارد است → پیچ را کم باز کنید
اگر سوپرهیت بیشتر از حد استاندارد است → پیچ را بازتر کنید
پس از هر تغییر، اجازه دهید سیستم 10–15 دقیقه پایدار شود
سوپرهیت واقعی را دوباره اندازهگیری کنید
نکته مهندسی: حتی در چیلر تراکمی هوا خنک، هر تغییر بیش از حد کوچک یا زیاد میتواند باعث Floodback یا کاهش ظرفیت سرمایش شود.
پایش عملکرد سیستم
بررسی فشار مکش و فشار دهش کمپرسور
کنترل دمای خروجی اواپراتور
اطمینان از عدم کف کردن روغن
ثبت مقادیر نهایی در دفترچه سرویس
پایش دقیق این پارامترها باعث میشود ظرفیت سرمایش سیستم حفظ شود و از هرگونه برگشت مایع یا کاهش راندمان جلوگیری شود.
جدول عیب یابی برگشت مایع به کمپرسور
| راهکار اصلاحی | ارتباط با شیر انبساط | علت احتمالی | علامت مشاهده شده |
|---|---|---|---|
| پیچ TXV را ببندید و سوپرهیت را تنظیم کنید | TXV بیش از حد باز | سوپرهیت پایین | کف کردن روغن در sight glass |
| بررسی لولهها، تنظیم TXV مجدد | جریان مبرد نامتعادل | تغییر بار ناگهانی یا گرفتگی | نوسان فشار مکش |
| پایش دما و فشار، تنظیم شیر انبساط | سوپرهیت پایین | ورود مایع | صدای غیرعادی کمپرسور |
| باز کردن پیچ TXV تا رسیدن به سوپرهیت استاندارد | TXV بیش از حد بسته | سوپرهیت بالا | کاهش ظرفیت سرمایش |
حتی در پکیج چیلر + برج خنک کن، رعایت این جدول عیبیابی تضمین میکند که کمپرسور و مدار سرمایش بدون خطر Floodback کار کنند.
10 خطای رایج در تنظیم شیر انبساط که باعث Floodback میشود
تنظیم TXV بدون پایش دمای خروجی اواپراتور
نادیده گرفتن فشار مکش واقعی
افزایش بار بدون اصلاح سوپرهیت
استفاده از مبرد نامناسب یا شارژ اشتباه
پیچیدن بیش از حد پیچ TXV برای افزایش سرمایش
عدم بررسی روغن کمپرسور قبل از تنظیم
تنظیم در شرایط غیرپایدار (ساعت اول استارت)
عدم استفاده از گیج فشار و دماسنج دقیق
پاک نکردن گرفتگی در لولههای اواپراتور
نادیده گرفتن محدوده سوپرهیت استاندارد کمپرسور
هر مورد بالا باید به صورت عملی چک و اصلاح شود تا Floodback پیشگیری گردد.
