در دنیای صنعتی امروز، تجهیزات ذخیرهسازی سیالات نقش حیاتی در عملکرد پایدار و ایمن سیستمهای تصفیه آب ایفا میکنند. یکی از پیشرفتهترین و کاربردیترین تجهیزات در این حوزه، مخازن FRP یا مخازن فایبرگلاس تقویتشده با رزین هستند. این مخازن به دلیل ویژگیهای فنی برجسته، مقاومت بالا در برابر خوردگی و قابلیت تطبیق با شرایط سخت محیطی، جایگاه ویژهای در صنایع مختلف یافتهاند.

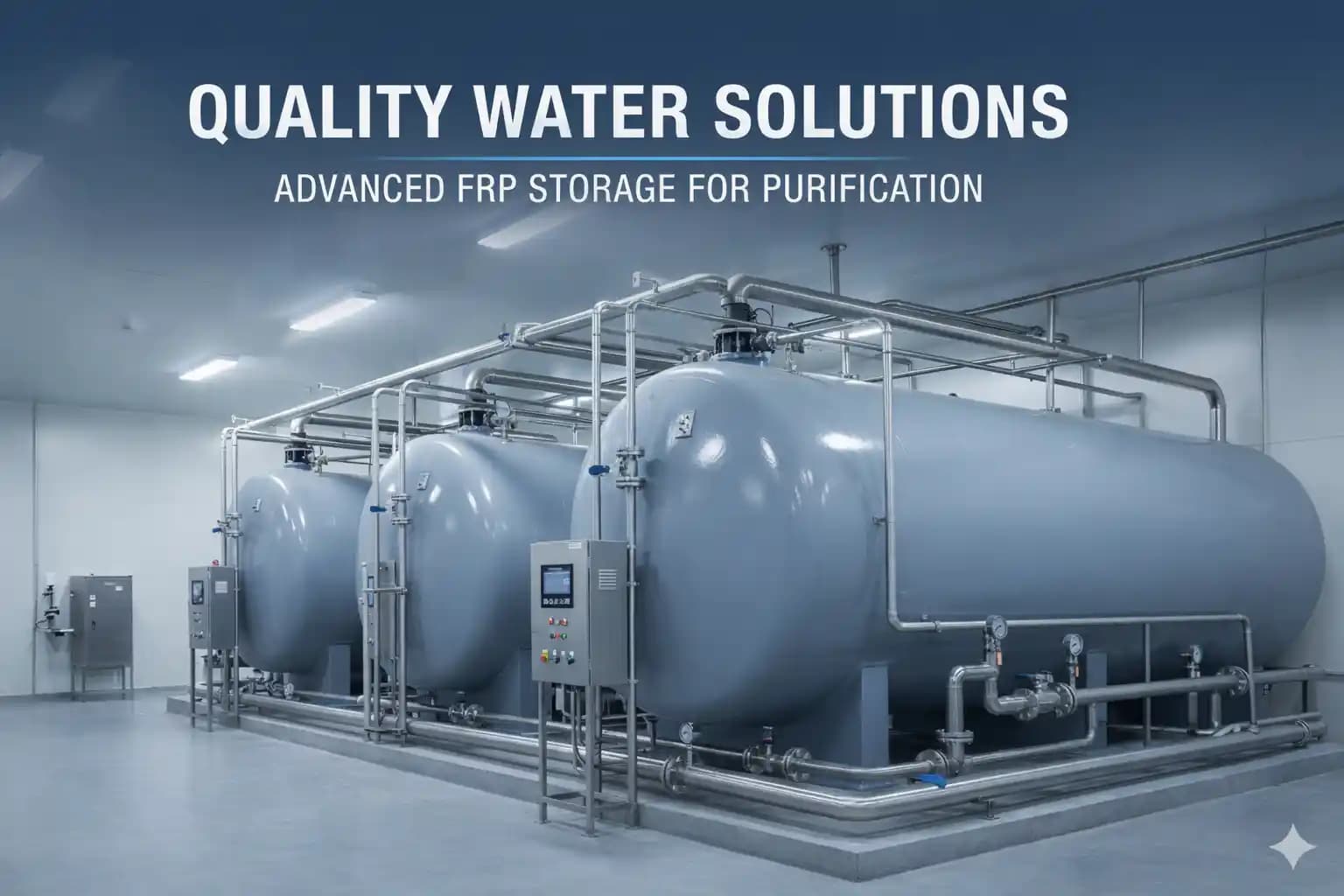

مخزن FRP ترکیبی مهندسی پیشرفته است که از الیاف شیشه تقویتشده و رزینهای پلیاستر یا اپوکسی ساخته میشود. این ساختار چندلایه باعث میشود مخزن هم سبک باشد و هم استحکام مکانیکی بالایی داشته باشد. در نتیجه، میتواند برای ذخیره انواع سیالات از جمله آب، مواد شیمیایی خورنده، محلولهای اسیدی و بازی، و حتی فاضلاب صنعتی به کار رود.
انتخاب یک مخزن FRP با کیفیت بالا نه تنها به عملکرد سیستم تصفیه آب کمک میکند، بلکه باعث کاهش هزینههای نگهداری و افزایش طول عمر تجهیزات میشود. در واقع، یک مخزن FRP با استانداردهای مناسب، میتواند بیش از ۲۰ سال بدون نیاز به تعمیرات اساسی کار کند و این مزیت اقتصادی قابل توجهی برای پروژههای صنعتی فراهم میآورد.
استفاده از دستگاه تصفیه آب صنعتی با فیلتر UF در کنار مخازن FRP باعث میشود:
جریان آب ورودی به ممبران UF با کیفیت و بدون ذرات معلق تأمین شود
ریسک رسوب و Biofouling کاهش یابد
عمر ممبرانها و تجهیزات جانبی افزایش یابد
مزایای استفاده از مخازن FRP در سیستم های تصفیه آب
مخازن FRP مزایای متعددی نسبت به سایر مخازن ذخیرهسازی دارند که آنها را به انتخابی ایدهآل برای صنایع مختلف تبدیل کرده است:
مقاومت بالا در برابر خوردگی و زنگزدگی: بر خلاف مخازن فلزی، FRP در تماس با آب، کلر و مواد شیمیایی خورنده دچار خوردگی نمیشود و نیازی به پوششهای ضدزنگ یا رنگآمیزی مداوم ندارد.
وزن سبک و سهولت نصب: طراحی سبک این مخازن امکان نصب سریع و آسان، حملونقل راحت و کاهش هزینههای نصب را فراهم میکند.
قابلیت تطبیق با شرایط محیطی سخت: مخازن FRP میتوانند در دماهای بین -۳۰ تا +۱۲۰ درجه سانتیگراد و فشار کاری تا ۱۰ بار عملکرد قابل اطمینانی داشته باشند.
طراحی انعطافپذیر: مخازن FRP در ظرفیتها، شکلها و نوع نصب (عمودی یا افقی) متنوع ارائه میشوند و میتوانند بهصورت سفارشی برای پروژههای مختلف طراحی شوند.
دوام و طول عمر بالا: با توجه به ساختار مقاوم و عدم خوردگی، این مخازن عمر مفید طولانی دارند و نیاز به تعویض زودهنگام ندارند.
استفاده از دستگاه تصفیه صنعتی UF مدل EX-UF400 در کنار مخازن FRP باعث میشود:
جریان آب ورودی به UF با کیفیت بالا و بدون ذرات معلق تأمین شود
کاهش ریسک رسوب و Biofouling در ممبرانها
افزایش عمر مفید ممبرانها و تجهیزات جانبی
مزایای کلیدی مخازن FRP نسبت به مخازن سنتی
| پلیاتیلن | فلزی | FRP | ویژگی |
|---|---|---|---|
| متوسط | پایین | بسیار بالا | مقاومت در برابر خوردگی |
| سبک | سنگین | سبک | وزن |
| محدود | محدود | -30 تا 120°C | دمای کاری |
| 5-10 سال | 10-15 سال | 20+ سال | طول عمر |
| کم هزینه | پرهزینه | کم هزینه | نگهداری |
| پایین | متوسط | بالا | قابلیت طراحی سفارشی |
کاربردهای مخازن FRP در صنایع مختلف
مخازن FRP نه تنها در سیستمهای تصفیه آب صنعتی کاربرد دارند، بلکه در صنایع متنوعی استفاده میشوند. این انعطافپذیری باعث میشود که سرمایهگذاری روی این تجهیزات ارزش اقتصادی بالایی داشته باشد.
صنایع تصفیه آب و فاضلاب: در تصفیهخانهها، مخازن FRP برای ذخیره آب خام، آب تصفیهشده، محلولهای شیمیایی و فاضلابهای صنعتی به کار میروند. مقاومت در برابر کلر، اسید و باز، عملکرد سیستم را پایدار نگه میدارد.
صنایع شیمیایی و پتروشیمی: مخازن FRP به دلیل خاصیت ضدواکنشی و مقاومت در برابر خوردگی، برای ذخیره اسیدها، بازها و دیگر مواد شیمیایی خورنده ایدهآل هستند. این مخازن همچنین امکان نصب فلنجها و نازلهای ورودی و خروجی سفارشی را دارند.
صنایع غذایی و دارویی: استفاده از مخازن FRP Food Grade باعث میشود ذخیرهسازی محلولها و آب صنعتی با رعایت استانداردهای بهداشتی صورت گیرد. این مخازن با قابلیت نصب کویل حرارتی، امکان کنترل دما برای فرآیندهای تولید را نیز فراهم میکنند.
صنایع معدنی و انرژی: مخازن FRP برای ذخیره آب فرایندی، محلولهای شیمیایی و خنککنندهها در پروژههای معدنی و نیروگاهی استفاده میشوند. وزن سبک و مقاومت در برابر شرایط محیطی سخت، نصب و نگهداری را آسان میکند.
استفاده از دستگاه تصفیه نانو فیلتراسیون NF مدل EX-404 در کنار مخازن FRP باعث میشود:
آب ورودی به NF با کیفیت مطلوب و بدون ذرات معلق تأمین شود
کاهش ریسک رسوب و Scaling در ممبران
افزایش عمر مفید ممبران و پایداری عملکرد سیستم
ساختار و فناوری مخازن FRP
مخازن FRP دارای ساختاری چندلایه هستند که هر لایه وظیفه مشخصی دارد:
لایه داخلی ضدخورندگی: با رزین اپوکسی یا پلیاستر پوشش داده شده تا تماس سیال با بدنه باعث خوردگی نشود.
لایه میانی تقویتی: الیاف شیشه با رزین ترکیب شدهاند تا استحکام مکانیکی و تحمل فشار بالا را تضمین کنند.
لایه خارجی محافظ: در برابر اشعه UV و شرایط محیطی مقاوم است و دوام بدنه را افزایش میدهد.
این ساختار مهندسی باعث میشود مخزن FRP هم سبک و مقاوم باشد و هم امکان استفاده در محیطهای باز و خورنده فراهم شود.
استفاده از دستگاه تصفیه نیمه صنعتی با فیلتر کربن در کنار مخازن FRP باعث میشود:
آب ورودی به فیلتر کربن کاملاً بدون کلر و مواد آلی تأمین شود
حفاظت از ممبرانها و تجهیزات پاییندستی افزایش یابد
طول عمر تجهیزات و پایداری سیستم بهینه شود
مشخصات فنی مخازن FRP برند اکسرلند
| مقدار | ویژگی |
|---|---|
| الیاف شیشه + رزین اپوکسی | جنس بدنه |
| 500 تا 50,000 لیتر | ظرفیت قابل ارائه |
| -30 تا +120 درجه سانتیگراد | دمای کاری |
| تا 10 بار | فشار کاری |
| دارد | مقاومت در برابر UV |
| عمودی و افقی | قابلیت نصب |
| آب، اسید، فاضلاب، مواد شیمیایی | مناسب برای |
بیشتر بخوانید: تصفیه آب برای سیستم های خنک کننده (Cooling)
نکات مهم در انتخاب مخزن FRP
انتخاب یک مخزن FRP مناسب باید بر اساس نوع سیال، ظرفیت مورد نیاز، شرایط محیطی و استانداردهای صنعتی انجام شود. برخی نکات کلیدی عبارتند از:
تحلیل سیال: نوع و میزان خورندگی، دما و ویسکوزیته سیال باید بررسی شود.
ظرفیت مخزن: بر اساس نیاز سیستم و دبی پمپها تعیین میشود.
محل نصب: نصب افقی یا عمودی، فضای موجود و نیاز به دسترسی برای نگهداری باید در نظر گرفته شود.
استانداردهای بینالمللی: ASTM، ISO و NSF تضمین کیفیت و ایمنی مخزن را ارائه میدهند.
پوشش و مقاومت UV: برای نصب در فضای باز، محافظ UV ضروری است.
مخازن FRP یا مخازن فایبرگلاس تقویتشده با رزین، ستون فقرات سیستمهای تصفیه آب صنعتی و ذخیرهسازی سیالات در صنایع مختلف به شمار میروند. مقاومت در برابر خوردگی، انعطافپذیری در طراحی، وزن سبک، طول عمر بالا و قابلیت نصب آسان باعث شدهاند این مخازن انتخابی مطمئن و اقتصادی باشند.
استفاده از دستگاه تصفیه RO UF مدل EX404 در کنار مخازن FRP باعث میشود:
جریان آب ورودی به سیستم RO و UF با کیفیت مطلوب تأمین شود
حفاظت از ممبرانها و تجهیزات پاییندستی افزایش یابد
پایداری عملکرد سیستم و طول عمر تجهیزات تضمین شود
جدول مقایسه ویژگیهای فنی مخازن FRP، فلزی و پلیاتیلن
| مخزن پلیاتیلن | مخزن فلزی | مخزن FRP | ویژگی |
|---|---|---|---|
| پلاستیکی یکتکه یا چندلایه، بدون تقویت مکانیکی قابل توجه | فلزی با پوشش داخلی و خارجی ضد خوردگی (در صورت استفاده از رنگ و پوشش) | چندلایه (لایه داخلی ضدخورندگی، لایه میانی تقویتی، لایه خارجی محافظ) | ساختار |
| متوسط | پایین تا متوسط (بسته به پوشش) | بسیار بالا | مقاومت در برابر خوردگی |
| محدود، تغییر شکل در فشار و دما | متوسط تا بالا | بالا، تحمل فشار و ضربه | مقاومت مکانیکی |
| سبک | سنگین | سبک | وزن |
| محدود، اغلب تا ۶۰-۷۰ درجه سانتیگراد | محدود، بسته به فلز و پوشش | -۳۰ تا +۱۲۰ درجه سانتیگراد (با رزین ویژه تا ۱۵۰ درجه) | دمای کاری |
| ۵ تا ۱۰ سال | ۱۰ تا ۱۵ سال | بالای ۲۰ سال | عمر مفید |
| کم | پرهزینه، نیاز به رنگ و پوشش دورهای | کم | نیاز به نگهداری |
| پایین، طراحی سفارشی محدود | متوسط، محدود به قالب و جوشکاری | بالا، امکان نصب عمودی و افقی، اضافه کردن کویل حرارتی | انعطاف در طراحی |
| محدود | ندارد | دارد | مقاومت در برابر اشعه UV |
| پایین | پایین تا متوسط | متوسط تا بالا | هزینه اولیه |
| آب، مواد غیرخورنده، کاربردهای ساده ذخیرهسازی | آب، سیالات غیرخورنده، صنایع سبک | آب، فاضلاب، مواد شیمیایی خورنده، صنایع دارویی و غذایی، معدنی | کاربرد |
این جدول به مخاطب مهندسی کمک میکند مزایا و محدودیتهای هر نوع مخزن را به سرعت مقایسه کند و انتخاب بهینه را بر اساس فشار کاری، دما، نوع سیال و طول عمر پروژه انجام دهد.
بیشتر بخوانید: راهنمای جامع تصفیه آب صنعتی در صنایع خودروسازی | طراحی، انتخاب فناوری و بهینه سازی سیستم های خطوط رنگ
ساختار و مقاومت مکانیکی مخازن FRP
مخازن FRP دارای ساختار چندلایه هستند که هر لایه نقش مهمی در عملکرد نهایی مخزن دارد:
لایه داخلی ضدخورندگی: این لایه معمولاً از رزین اپوکسی یا پلیاستر ساخته شده و مانع خوردگی سیال در تماس با بدنه میشود.
لایه میانی تقویتی: شامل الیاف شیشه با رزین است که مقاومت مکانیکی، تحمل فشار و استحکام سازهای مخزن را تضمین میکند.
لایه خارجی محافظ: محافظت در برابر اشعه UV، رطوبت و شرایط محیطی سخت، عمر مفید مخزن را افزایش میدهد.
این ساختار باعث میشود مخازن FRP حتی در فشار کاری بالا و دمای محیطی سخت عملکرد پایدار داشته باشند.
مشخصات مقاومت مکانیکی
حداکثر فشار کاری: تا ۱۰ بار
دمای کاری: -۳۰ تا +۱۲۰ درجه سانتیگراد (با امکان سفارش رزین ویژه برای دماهای بالاتر)
تحمل ضربه و تنشهای مکانیکی: الیاف شیشه باعث میشود مخزن بدون ترک یا تغییر شکل قابل توجه مقاومت کند
استفاده از دستگاه نیمه صنعتی RO مدل EXR-S500 در کنار مخازن FRP باعث میشود:
فشار آب ورودی به RO با کیفیت و ثبات مناسب تأمین شود
ریسک خرابی ممبران و تجهیزات پاییندستی کاهش یابد
عمر مفید تجهیزات و پایداری سیستم بهینه شود
ویژگی های مقاومت شیمیایی مخازن FRP
مخازن FRP مقاومت بالایی در برابر انواع سیالات خورنده دارند، از جمله:
آب کلردار و آب دریا
اسیدهای رقیق و محلولهای شیمیایی
بازهای قوی و نمکهای صنعتی
این ویژگی باعث میشود FRP جایگزینی مناسب برای مخازن فلزی در محیطهای خورنده باشد و نیاز به نگهداری مداوم را کاهش دهد.
استفاده از سیستم های تصفیه الکترودیالیز (EDR)- مدل EX-600 در کنار مخازن FRP باعث میشود:
آب ورودی به سیستم EDR با کیفیت مناسب و بدون آسیب به تجهیزات تأمین شود
کاهش ریسک خوردگی ممبرانها و اجزاء پایین دستی
افزایش پایداری و طول عمر سیستم
ظرفیت و انعطاف پذیری طراحی مخازن FRP
مخازن FRP در ظرفیتهای متنوع از ۵۰۰ لیتر تا ۵۰,۰۰۰ لیتر یا بیشتر طراحی و ساخته میشوند. امکان طراحی سفارشی برای پروژههای خاص وجود دارد، از جمله:
نصب عمودی یا افقی
اضافه کردن فلنجها و نازلهای ورودی و خروجی
نصب کویل حرارتی برای کنترل دمای سیال
این انعطافپذیری باعث میشود مخازن FRP با انواع سیستمهای تصفیه آب صنعتی و سایر تجهیزات هماهنگ شوند.
استفاده از سیستم ضدعفونی UV در کنار مخازن FRP باعث میشود:
آب خروجی مخزن به سیستم UV با کیفیت مناسب و بدون ذرات معلق یا کلر آزاد تأمین شود
حفاظت از لامپها و تجهیزات UV افزایش یابد
پایداری و کیفیت ضدعفونی آب بهینه شود
مقایسه فنی مخازن FRP با فلزی و پلیاتیلن
| پلیاتیلن | فلزی | FRP | ویژگی |
|---|---|---|---|
| سبک | سنگین | سبک | وزن |
| متوسط | پایین | بسیار بالا | مقاومت در برابر خوردگی |
| محدود | محدود | -30 تا 120°C | دمای کاری |
| 5-10 سال | 10-15 سال | 20+ سال | طول عمر |
| کم هزینه | پرهزینه | کم هزینه | نگهداری |
| پایین | متوسط | بالا | انعطاف در طراحی |
نمودار تحلیلی عمر مفید و مقاومت در مخزن frp
یک نمودار ساده میتواند تفاوت عمر مفید و مقاومت در برابر خوردگی را بین سه نوع مخزن نشان دهد:
محور X: نوع مخزن (FRP، فلزی، پلیاتیلن)
محور Y: شاخص عمر مفید و مقاومت (نمره ۰ تا ۱۰)
نتیجه نمودار: FRP بیشترین نمره در هر دو شاخص دارد، فلزی در مقاومت پایینتر و پلیاتیلن در عمر محدودتر است.
مزایای عملی مخازن FRP
کاهش هزینههای عملیاتی: مقاومت بالا و نگهداری کم باعث کاهش هزینههای طول عمر سیستم میشود.
سرعت نصب و راهاندازی: وزن سبک و طراحی انعطافپذیر نصب سریع را امکانپذیر میکند.
سازگاری با استانداردهای بینالمللی: ASTM، ISO و NSF تضمین کیفیت و ایمنی برای پروژههای صنعتی ارائه میدهند.
انعطاف در کاربرد: قابلیت ذخیره انواع سیالات از آب آشامیدنی گرفته تا مواد شیمیایی خورنده.
استفاده از سیستم های پیش تصفیه و ضدعفونی در کنار مخازن FRP باعث میشود:
آب ورودی به مخزن کاملاً پاک و عاری از ذرات و میکروارگانیسمها باشد
حفاظت از تجهیزات پاییندستی افزایش یابد
پایداری و کیفیت نهایی آب خروجی تضمین شود
نکات کلیدی در انتخاب مخزن فنی
تحلیل سیال: میزان خورندگی، دما و ویسکوزیته باید دقیق بررسی شود.
ظرفیت و ابعاد: بر اساس نیاز سیستم و دبی پمپها تعیین میشود.
نوع نصب: افقی یا عمودی بر اساس فضای موجود و دسترسی نگهداری انتخاب شود.
استاندارد و گواهی: انتخاب مخازنی با استانداردهای بینالمللی، تضمین عملکرد و ایمنی است.
استفاده از سیستم ضدعفونی با فیلتر UV در کنار مخزن باعث میشود:
آب ورودی به مخزن کاملاً پاک و عاری از میکروارگانیسمها و کلر آزاد باشد
حفاظت از تجهیزات پاییندستی افزایش یابد
کیفیت آب خروجی و عملکرد سیستم بهینه و پایدار شود
محاسبه ضخامت بدنه مخزن FRP
یکی از مهمترین پارامترهای طراحی، ضخامت دیواره مخزن است که باید بر اساس فشار داخلی، قطر مخزن و مقاومت مصالح تعیین شود. برای مخازن استوانهای، فرمول تقریبی به شکل زیر است:
ضخامت دیواره t = (P × D) / (2 × σ × F)
P: فشار کاری داخلی (Pa یا bar)
D: قطر داخلی مخزن (m)
σ: مقاومت کششی رزین + الیاف شیشه (Pa)
F: ضریب ایمنی (معمولاً 2 تا 4)
محاسبه حجم و ظرفیت مخزن
برای مخازن استوانهای با ارتفاع H و قطر D، حجم قابل استفاده به شکل زیر محاسبه میشود:
حجم استوانه (V):
V = π × (D/2)^2 × H
D: قطر داخلی مخزن (m)
H: ارتفاع مخزن (m)
V: حجم مخزن (m³)
اگر واحد لیتر بخواهید، کافی است حاصل را در 1000 ضرب کنید:
حجم به لیتر:V(L) = V(m³) × 1000
محاسبه فشار کاری مجاز
برای اطمینان از عملکرد ایمن مخزن، فشار کاری مجاز (Allowable Working Pressure) باید بر اساس مقاومت مصالح و ضخامت بدنه محاسبه شود:
فشار مجاز (P_allow):P_allow = (2 × σ × t × F) / D
t: ضخامت دیواره مخزن (m)
σ: مقاومت کششی مواد FRP (Pa)
D: قطر داخلی مخزن (m)
F: ضریب ایمنی
محاسبه وزن تقریبی مخزن FRP
وزن مخزن FRP بر اساس حجم دیواره و چگالی مصالح محاسبه میشود:
وزن مخزن (W):W = V_wall × ρ
V_wall: حجم مواد دیواره مخزن (m³)
ρ: چگالی مخلوط رزین و الیاف شیشه (kg/m³)
برای محاسبه حجم دیواره:
حجم دیواره استوانه (V_wall):
V_wall = π × ((R_outer)^2 - (R_inner)^2) × H
R_outer: شعاع خارجی مخزن
R_inner: شعاع داخلی مخزن
H: ارتفاع مخزن
محاسبه مقاومت در برابر دما مخزن FRP
برای مخازن FRP، دمای کاری مجاز بر اساس نوع رزین و ترکیب الیاف تعیین میشود. معمولاً دماهای کاری استاندارد به شرح زیر هستند:
رزین پلیاستر: تا 70°C
رزین وینیل استر: تا 90°C
رزین اپوکسی: تا 120°C
در موارد خاص میتوان با رزین مخصوص دمای بالا، تا 150°C استفاده کرد.
استفاده از دستگاه تصفیه دیونیزه DI در کنار مخازن FRP باعث میشود:
آب ورودی به مخزن خالص و عاری از یونها و املاح باشد
حفاظت از تجهیزات پاییندستی و ممبرانهای حساس افزایش یابد
پایداری و کیفیت آب خروجی در دماهای کاری بالا تضمین شود
جدول نمونه محاسبات مخزن FRP 5000 لیتری
| مقدار | پارامتر |
|---|---|
| 2 متر | قطر داخلی |
| 1.6 متر | ارتفاع |
| 12 میلیمتر | ضخامت دیواره |
| 6 بار | فشار کاری |
| 5,000 لیتر | حجم |
| 350 کیلوگرم | وزن تقریبی |
| الیاف شیشه + رزین اپوکسی | مواد |
| -30 تا +120°C | دمای کاری |
بیشتر بخوانید: تصفیه آب، تضمین کیفیت پارچه و مراقبت از محیط زیست در صنایع نساجی است.
نکات طراحی مهندسی مخزن FRP
ضریب ایمنی:
در محاسبات فشار، همیشه ضریب ایمنی ≥ 2 لحاظ شود، حتی اگر مخزن برای کاربردهای خاص مثل ذخیره آب هواسازهای هایژنیک بیمارستانی (EX-HM) باشد.ضخامت بدنه:
ضخامت بر اساس فشار کاری واقعی و نوع سیال تعیین شود. این موضوع برای سیستمهای بهداشتی حساس، مانند هواسازهای EX-HM که نیاز به جریان یکنواخت هوا دارند، اهمیت بیشتری پیدا میکند.پوشش خارجی و UV:
اگر مخزن در فضای باز نصب میشود، پوشش ضد UV الزامی است تا طول عمر مخزن کاهش نیابد. این نکته حتی برای مخازنی که به هواسازهای بیمارستانی متصل میشوند، رعایت شود.رزین مناسب برای سیالات خورنده:
برای سیالات خورنده از رزین اپوکسی یا وینیل استر استفاده شود تا عمر مفید افزایش یابد. این انتخاب در محیطهای بهداشتی و سیستمهایی شبیه به هواسازهای EX-HM اهمیت دارد.طراحی نازلها و فلنجها:
نازلها، فلنجها و محل اتصالات باید با فشار و دمای کاری هماهنگ باشند. در کاربردهایی که به هواسازهای هایژنیک متصل هستند، طراحی دقیق این اتصالات اهمیت بهداشتی و عملکردی دارد.محاسبه ضخامت بدنه مخزن FRP
یکی از مهمترین پارامترهای طراحی، ضخامت دیواره مخزن است که باید بر اساس فشار داخلی، قطر مخزن و مقاومت مصالح تعیین شود. برای مخازن استوانهای، فرمول تقریبی به شکل زیر است:
ضخامت دیواره (t):t = (P × D) / (2 × σ × F)
P: فشار کاری داخلی (Pa یا bar)
D: قطر داخلی مخزن (m)
σ: مقاومت کششی رزین + الیاف شیشه (Pa)
F: ضریب ایمنی (معمولاً 2 تا 4)
محاسبه حجم و ظرفیت مخزن FRP
برای مخازن استوانهای با ارتفاع H و قطر D، حجم قابل استفاده به شکل زیر محاسبه میشود:
حجم استوانه (V):
V = π × (D/2)^2 × H
D: قطر داخلی مخزن (m)
H: ارتفاع مخزن (m)
V: حجم مخزن (m³)
اگر واحد لیتر بخواهید، کافی است حاصل را در 1000 ضرب کنید:
حجم به لیتر:V(L) = V(m³) × 1000
محاسبه فشار کاری مجاز
برای اطمینان از عملکرد ایمن مخزن، فشار کاری مجاز (Allowable Working Pressure) باید بر اساس مقاومت مصالح و ضخامت بدنه محاسبه شود:
فشار مجاز (P_allow):
P_allow = (2 × σ × t × F) / D
t: ضخامت دیواره مخزن (m)
σ: مقاومت کششی مواد FRP (Pa)
D: قطر داخلی مخزن (m)
F: ضریب ایمنی
محاسبه وزن تقریبی مخزن FRP
وزن مخزن FRP بر اساس حجم دیواره و چگالی مصالح محاسبه میشود:
وزن مخزن (W):W = V_wall × ρ
V_wall: حجم مواد دیواره مخزن (m³)
ρ: چگالی مخلوط رزین و الیاف شیشه (kg/m³)
برای محاسبه حجم دیواره:
حجم دیواره استوانه (V_wall):V_wall = π × ((R_outer)^2 - (R_inner)^2) × H
R_outer: شعاع خارجی مخزن
R_inner: شعاع داخلی مخزن
H: ارتفاع مخزن
محاسبه مقاومت در برابر دما مخزن FRP
برای مخازن FRP، دمای کاری مجاز بر اساس نوع رزین و ترکیب الیاف تعیین میشود. معمولاً دماهای کاری استاندارد به شرح زیر هستند:
رزین پلیاستر: تا 70°C
رزین وینیل استر: تا 90°C
رزین اپوکسی: تا 120°C
در موارد خاص میتوان با رزین مخصوص دمای بالا، تا 150°C استفاده کرد.
جدول نمونه محاسبات مخزن FRP 5000 لیتری
| مقدار | پارامتر |
|---|---|
| 2 متر | قطر داخلی |
| 1.6 متر | ارتفاع |
| 12 میلیمتر | ضخامت دیواره |
| 6 بار | فشار کاری |
| 5,000 لیتر | حجم |
| 350 کیلوگرم | وزن تقریبی |
| الیاف شیشه + رزین اپوکسی | مواد |
| -30 تا +120°C | دمای کاری |
نکات طراحی مهندسی مخزن FRP
همیشه ضریب ایمنی ≥ 2 در محاسبات فشار اعمال شود.ضخامت بدنه بر اساس فشار کاری واقعی و نوع سیال تعیین گردد.
اگر مخزن در فضای باز نصب میشود، ضد UV بودن پوشش خارجی الزامی است.
برای سیالات خورنده، از رزین اپوکسی یا وینیل استر استفاده کنید تا عمر مفید افزایش یابد.
طراحی نازلها، فلنجها و محل اتصالات باید هماهنگ با فشار و دمای کاری باشد.
