پرشر وسل (Pressure Vessel) یکی از اجزای اصلی و حیاتی در سیستمهای تصفیه آب RO صنعتی محسوب میشود. این قطعه، محفظهای تحت فشار است که ممبران های اسمز معکوس داخل آن قرار میگیرند و نقش مهمی در تحمل فشار بالا و هدایت صحیح جریان آب ایفا میکند.
کیفیت ساخت پرشر وسل تأثیر مستقیمی بر عملکرد سیستم ،طول عمر ممبران ها و راندمان تصفیه آب دارد. استفاده از متریال مقاوم مانند فایبر گلاس تقویت شده (FRP) باعث تحمل فشارهای بالا، مقاومت در برابر خوردگی و افزایش دوام سیستم میشود.
انتخاب صحیح پرشر وسل بر اساس ظرفیت دستگاه، فشار کاری و تعداد ممبرانها، از مهمترین نکات در طراحی اصولی سیستم RO صنعتی است. یک انتخاب حرفهای به معنای عملکرد پایدار، هزینه نگهداری کمتر و بهرهوری بالاتر خواهد بود. علاوه بر سیستمهای RO، در
سیستمهای تهویه مطبوع صنعتی مانند هواساز DX انبساط مستقیم (EX-DX) نیز طراحی اصولی و کیفیت اجزای تحت فشار، نقش تعیینکنندهای در راندمان و عمر مفید تجهیزات دارد.
پرشر وسل در سیستم های RO صنعتی چیست؟ بررسی مهندسی، ساختار و نقش حیاتی در عملکرد سیستم
در طراحی سیستمهای تصفیه آب صنعتی به روش اسمز معکوس (Reverse Osmosis)، بسیاری از تمرکزها روی ممبران، پمپ فشار بالا یا سیستم کنترل است. اما واقعیت مهندسی این است که بدون یک پرشر وسل استاندارد و دقیق طراحیشده، حتی بهترین ممبران نیز نمیتواند عملکرد مطلوبی داشته باشد.
پرشر وسل (Pressure Vessel) در سیستمهای RO صنعتی، محفظهای استوانهای تحت فشار است که ممبرانهای اسمز معکوس درون آن نصب میشوند. این تجهیز نهتنها نقش نگهدارنده دارد، بلکه مستقیماً بر:
راندمان بازیابی آب
توزیع یکنواخت فشار
ایمنی سیستم
طول عمر ممبران
مصرف انرژی پمپ
تأثیر میگذارد.
در پروژههای صنعتی بزرگ، انتخاب اشتباه پرشر وسل میتواند باعث افزایش هزینههای تعمیرات، نشتیهای مکرر، خرابی ممبران و حتی توقف کامل خط تولید شود. به همین دلیل، مهندسان باتجربه این قطعه را نه به عنوان یک مخزن ساده، بلکه به عنوان یک تجهیز استراتژیک در سیستم RO در نظر میگیرند.

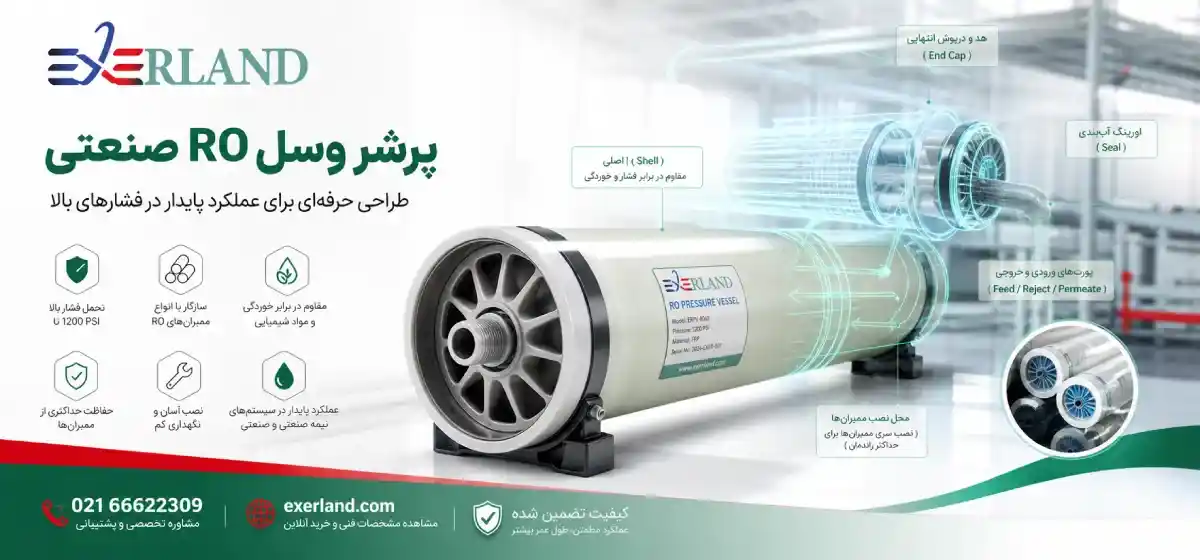

ساختار فیزیکی پرشر وسل در سیستم های RO صنعتی
پرشر وسلهای صنعتی معمولاً دارای ساختاری استوانهای با درپوشهای انتهایی هستند. طراحی آنها به گونهای است که بتوانند فشارهای بالا (گاهی تا 1200 PSI) را بدون تغییر شکل یا نشت تحمل کنند.
اجزای اصلی پرشر وسل شامل:
بدنه اصلی (Shell)هد یا درپوش انتهایی (End Cap)
اورینگهای آببندی
پورت ورودی و خروجی (Feed / Reject / Permeate)
بستها و ساپورتهای نصب
طراحی داخلی به گونهای است که ممبرانها به صورت سری در کنار هم قرار میگیرند و جریان آب با حداقل افت فشار از طول آن عبور میکند.
در دستگاه های تصفیه نیمه صنعتی با فیلتر کربن، پرشر وسل نیز نقش حیاتی دارد و ممبرانها را در برابر ذرات و مواد آلی که توسط فیلتر کربن حذف نشدهاند محافظت میکند. این ترکیب باعث میشود کیفیت آب خروجی بالاتر و طول عمر ممبرانها افزایش یابد.

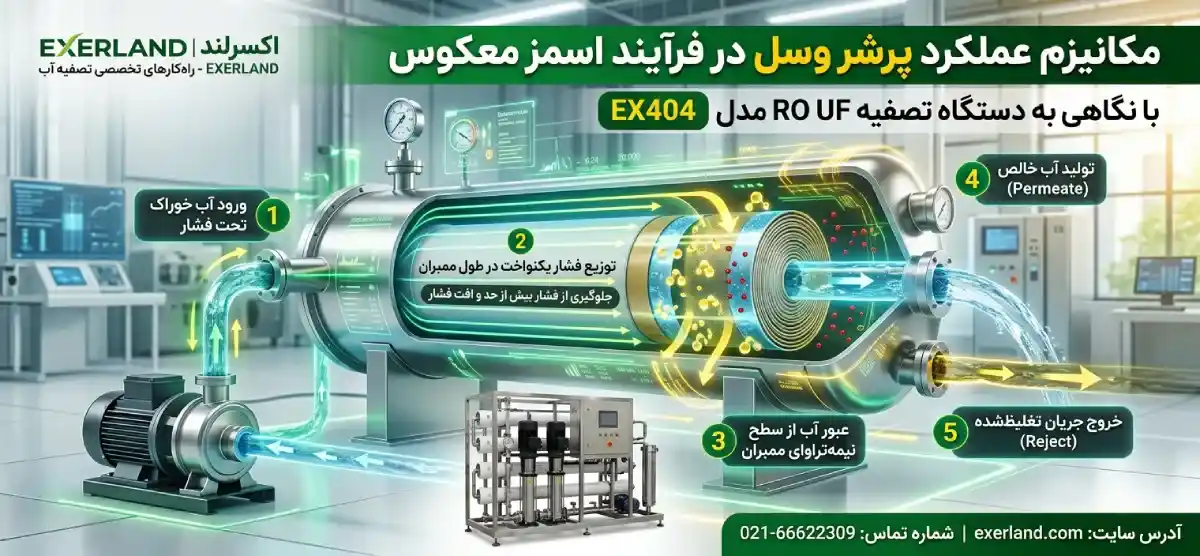

اهمیت تحمل فشار در پرشر وسل های صنعتی
در پروژههای آب دریا (SWRO)، فشار کاری ممکن است به 800 تا 1200 PSI برسد. این فشار بالا اگر توسط بدنه پرشر وسل به درستی مهار نشود، میتواند خطرات جدی ایجاد کند.
مهندسان در انتخاب پرشر وسلهای صنعتی به موارد زیر توجه ویژه دارند:
فشار طراحی (Design Pressure)
فشار تست هیدرواستاتیک (Hydrostatic Test Pressure)
ضریب اطمینان ایمنی (Safety Factor)
استانداردهای ساخت مانند ASME
عدم رعایت این موارد میتواند منجر به ترک بدنه، نشت، یا حتی شکست مکانیکی شود.
همچنین در سیستم های تصفیه الکترودیالیز (EDR) مدل EX-600، پرشر وسل نقش مهمی در نگهداری ممبرانها تحت فشار مناسب و اطمینان از عملکرد پایدار سیستم دارد. تحمل فشار دقیق و طراحی استاندارد، کیفیت آب خروجی و طول عمر تجهیزات را تضمین میکند.

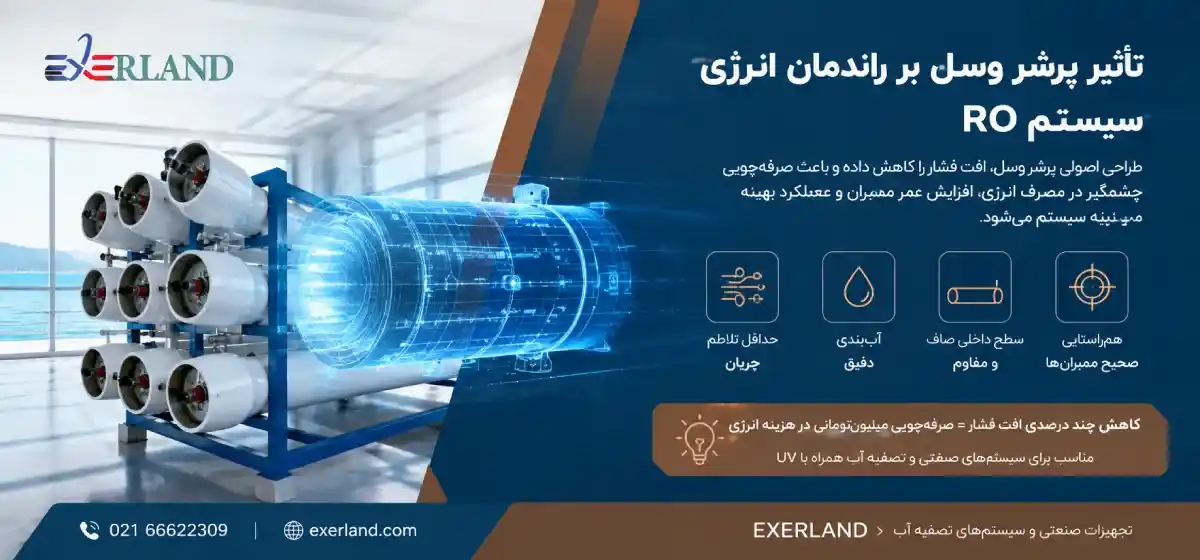

تاثیر پرشر وسل بر راندمان انرژی سیستم RO
یکی از موضوعاتی که کمتر به آن پرداخته میشود، تاثیر پرشر وسل بر مصرف انرژی سیستم RO است.
اگر طراحی داخلی وسل باعث ایجاد افت فشار بیش از حد شود، پمپ فشار بالا مجبور است توان بیشتری مصرف کند. در مقیاس صنعتی، این موضوع میتواند هزینه برق قابل توجهی ایجاد کند.
ویژگیهای یک پرشر وسل استاندارد که باعث بهینهسازی انرژی میشود شامل موارد زیر است:
سطح داخلی صاف و مقاوم
حداقل تلاطم جریان
آببندی دقیق
همراستایی صحیح ممبرانها
همچنین در سیستمهایی که از سیستم ضدعفونی UV استفاده میکنند، حفظ فشار و جریان بهینه توسط پرشر وسل، عملکرد بهتر واحد UV و کیفیت آب خروجی را تضمین میکند.
در پروژههای بزرگ، حتی کاهش چند درصدی افت فشار میتواند سالانه صرفهجویی میلیونها تومان در هزینه انرژی ایجاد کند.
جنس بدنه پرشر وسل و تاثیر آن بر عملکرد
پرشر وسلها معمولاً در دو جنس اصلی تولید میشوند:
فایبرگلاس تقویتشده (FRP)
وزن کمتر
مقاومت عالی در برابر خوردگی
مناسب آب لبشور و شهری
قیمت اقتصادیتر
استیل ضد زنگ (SS304 / SS316)
مقاومت بالا در محیطهای بسیار خورنده
مناسب صنایع نفت، گاز و آب دریا
دوام طولانی در شرایط سخت عملیاتی
انتخاب جنس بدنه باید بر اساس آنالیز شیمیایی آب خوراک، دما، فشار و شرایط محیطی انجام شود.در دستگاه های تصفیه نانو فیلتراسیون (NF) مدل EX-404،انتخاب صحیح جنس بدنه پرشر وسل به حفظ کیفیت آب خروجی و پایداری عملکرد ممبرانها تحت فشار و شرایط شیمیایی مختلف کمک میکند.

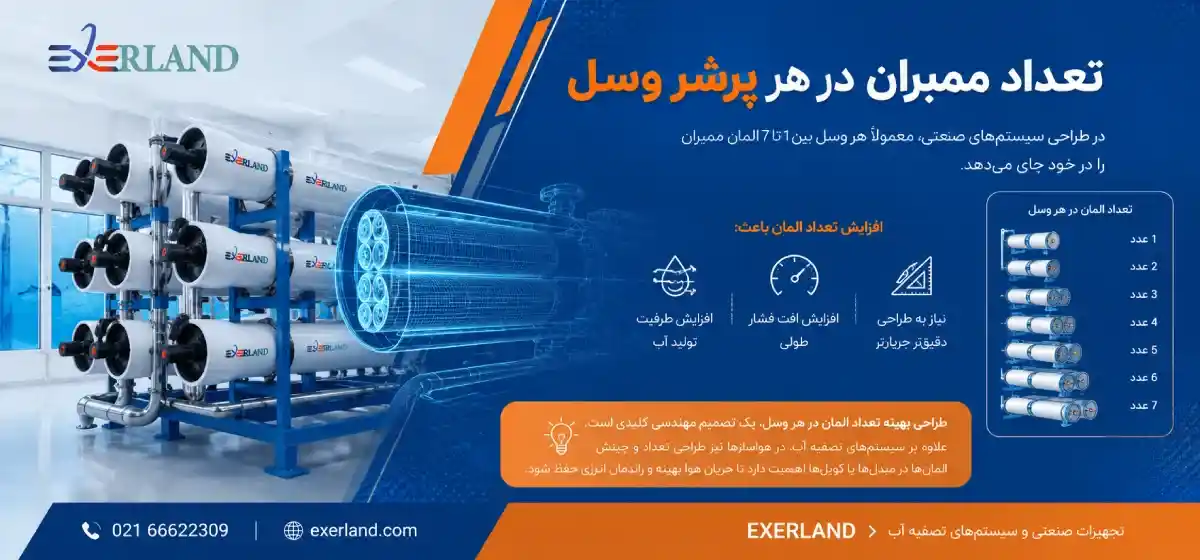

تعداد ممبران در هر پرشر وسل
در طراحی سیستمهای صنعتی، معمولاً هر وسل بین 1 تا 7 المان ممبران را در خود جای میدهد.
افزایش تعداد المان باعث:
افزایش ظرفیت تولید آب
افزایش افت فشار طولی
نیاز به طراحی دقیقتر جریان
میشود.
بنابراین طراحی بهینه تعداد المان در هر وسل، یک تصمیم مهندسی کلیدی است.علاوه بر سیستمهای تصفیه آب، در هواسازها نیز طراحی تعداد و چینش المانها در مبدلها یا کویلها اهمیت دارد تا جریان هوا بهینه و راندمان انرژی حفظ شود.

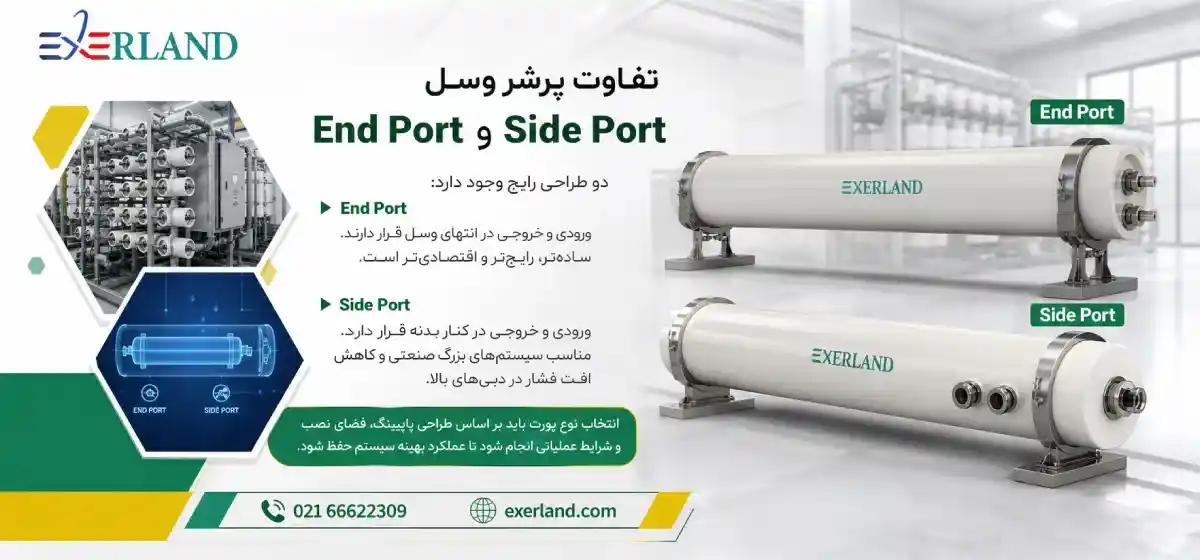

تفاوت پرشر وسل End Port و Side Port
دو طراحی رایج وجود دارد:
End Port
ورودی و خروجی در انتهای وسل قرار دارند.
سادهتر، رایجتر و اقتصادیتر است.
Side Port
ورودی و خروجی در کنار بدنه قرار دارد.
مناسب سیستمهای بزرگ صنعتی و کاهش افت فشار در دبیهای بالا.
انتخاب نوع پورت باید بر اساس طراحی پایپینگ، فضای نصب و شرایط عملیاتی انجام شود تا عملکرد بهینه سیستم حفظ شود.
در دستگاه های تصفیه آب صنعتی با فیلتر UF، استفاده از پرشر وسل Side Port میتواند جریان یکنواختتر و افت فشار کمتر را تضمین کند، مخصوصاً در سیستمهایی با دبی بالا و تعداد ممبران زیاد.

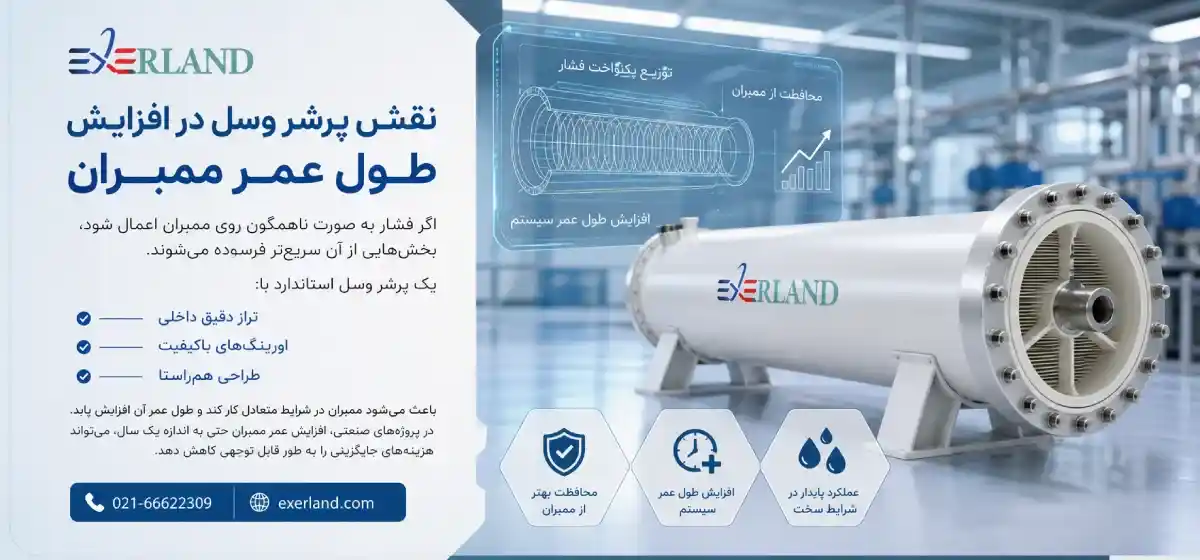

نقش پرشر وسل در افزایش طول عمر ممبران
اگر فشار به صورت ناهمگون روی ممبران اعمال شود، بخشهایی از آن سریعتر فرسوده میشوند.
یک پرشر وسل استاندارد با:
تراز دقیق داخلی
اورینگهای باکیفیت
طراحی همراستا
باعث میشود ممبران در شرایط متعادل کار کند و طول عمر آن افزایش یابد.
در پروژههای صنعتی، افزایش عمر ممبران حتی به اندازه یک سال، میتواند هزینههای جایگزینی را به طور قابل توجهی کاهش دهد.این موضوع به ویژه در تصفیه آب صنایع غذایی و نوشیدنی اهمیت دارد،جایی که کیفیت آب و عملکرد مداوم سیستم نقش مستقیم در سلامت محصول و بهرهوری تولید دارد.

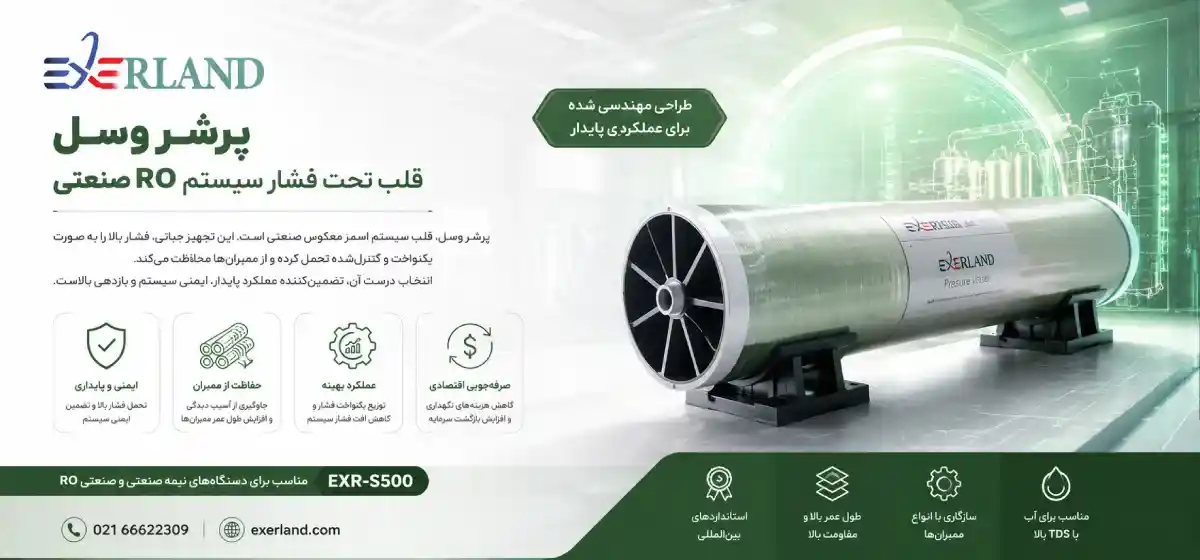

چرا پرشر وسل یک تجهیز استراتژیک در RO صنعتی است؟
پرشر وسل فقط یک محفظه نگهدارنده ممبران نیست؛
این قطعه، قلب تحت فشار سیستم اسمز معکوس و یکی از ارکان اصلی در معماری طراحی سیستمهای تصفیه آب صنعتی است.
در سیستمهای RO، فشار بالا لازمهی فرآیند جداسازی املاح است. پرشر وسل وظیفه دارد این فشار را بهصورت ایمن، یکنواخت و کنترلشده تحمل و هدایت کند. هرگونه ضعف در طراحی یا کیفیت ساخت آن میتواند مستقیماً عملکرد کل سیستم را تحت تأثیر قرار دهد.
برای مهندس:
تضمین ایمنی سازه تحت فشار، حفظ یکپارچگی ممبرانها و پایداری عملکرد هیدرولیکی سیستم.
برای کارفرما:
کاهش توقفهای ناگهانی خط تولید، جلوگیری از آسیب به ممبرانها و کاهش هزینههای تعمیر و نگهداری.
برای مدیر خرید:
کاهش ریسک سرمایهگذاری از طریق انتخاب تجهیزی با استاندارد معتبر، طول عمر بالا و بازگشت سرمایه مطمئن.
برای بهرهبردار:
عملکرد پایدار، افت فشار کنترلشده و اطمینان از تولید مداوم آب باکیفیت.
در دستگاه نیمه صنعتی RO مدل EXR-S500، انتخاب و بهکارگیری پرشر وسل باکیفیت و متناسب با فشار کاری سیستم، نقش مهمی در راندمان بالا، عمر مفید ممبران و ثبات عملکرد دستگاه دارد.
این یعنی طراحی مهندسیشدهای که فقط به تولید آب فکر نمیکند، بلکه به پایداری، ایمنی و بهرهوری بلندمدت توجه دارد
پرشر وسل یک مخزن ساده نیست؛
یک تصمیم استراتژیک در طراحی سیستم تصفیه آب صنعتی است.

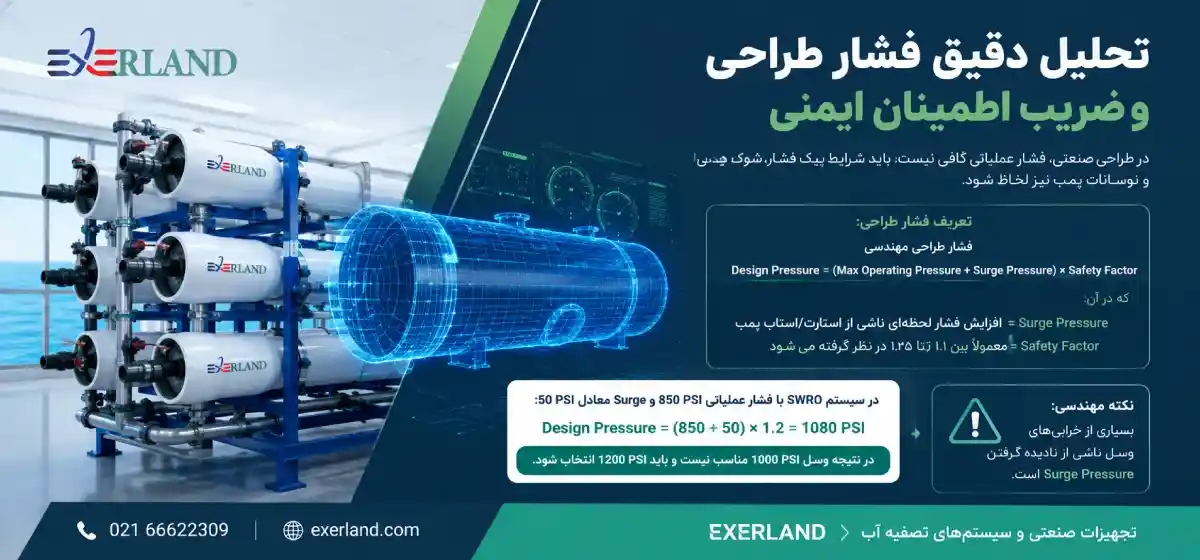

تحلیل دقیق فشار طراحی و ضریب اطمینان ایمنی
در طراحی صنعتی، فشار عملیاتی (Operating Pressure) کافی نیست. باید شرایط پیک فشار، شوک هیدرولیکی و نوسانات پمپ نیز لحاظ شود.
تعریف فشار طراحی:
فشار طراحی مهندسی
Design Pressure = (Max Operating Pressure + Surge Pressure) × Safety Factor
که در آن:
Surge Pressure = افزایش فشار لحظهای ناشی از استارت/استاپ پمپ
Safety Factor معمولاً بین 1.1 تا 1.25 در نظر گرفته میشود
در سیستم SWRO با فشار عملیاتی 850 PSI و Surge معادل 50 PSI:
Design Pressure = (850 + 50) × 1.2 = 1080 PSI
در نتیجه وسل 1000 PSI مناسب نیست و باید 1200 PSI انتخاب شود.
نکته مهندسی:
بسیاری از خرابیهای وسل ناشی از نادیده گرفتن Surge Pressure است.
تحلیل تنش های مکانیکی در بدنه پرشر وسل
پرشر وسل استوانهای تحت فشار داخلی، دو تنش اصلی را تجربه میکند:
تنش محیطی (Hoop Stress)تنش طولی (Longitudinal Stress)
تنش محیطی (مهمترین تنش)
تنش محیطی
Hoop Stress (σh) = (P × D) / (2 × t)
تنش طولی
تنش طولی
Longitudinal Stress (σl) = (P × D) / (4 × t)
مشاهده میکنید که تنش محیطی دو برابر تنش طولی است.
به همین دلیل شکست وسل معمولاً به صورت ترک محیطی اتفاق میافتد.
در طراحی صنعتی:
σh ≤ Allowable Stress / Safety Factor
در وسلهای FRP، ساختار لایهای (Filament Winding) برای کنترل همین تنش طراحی میشود.
تحلیل افت فشار داخلی و بهینه سازی انرژی
افت فشار در طول وسل باعث افزایش مصرف انرژی پمپ فشار بالا میشود.
فرمول دقیقتر افت فشار (دارسی–ویسباخ)
افت فشار دارسی
ΔP = f × (L/D) × (ρV² / 2)
پارامترهای کلیدی:
افزایش طول (L) → افزایش افت فشار
کاهش قطر داخلی (D) → افزایش افت فشار
افزایش سرعت جریان (V) → افزایش شدید افت فشار (توان دوم)
نتیجه مهندسی:
اگر طراحی باعث شود سرعت جریان بیش از حد بالا رود، مصرف انرژی بهصورت تصاعدی افزایش مییابد.
در پروژههای بزرگ صنعتی، حتی کاهش 0.5 بار افت فشار میتواند سالانه هزاران کیلوواتساعت صرفهجویی ایجاد کند.
بیشتر بخوانید: هواساز بخار صنعتی در واحدهای پتروشیمی: محاسبات حرارتی، آرایش بافل و بهینهسازی افت فشار
نحوه طراحی وسل
| توصیه مهندسی | مورد |
|---|---|
| بالاتر از فشار عملیاتی | کلاس فشاری وسل |
| <1 bar برای هر وسل | کنترل افت فشار |
| یکنواخت در طول ممبران | توزیع جریان |
| رعایت شود برای جلوگیری از کاویتاسیون | طراحی بکپرشر |
| بر اساس افت فلاکس و هدایت | برنامه CIP |
تحلیل هیدرولیکی توزیع جریان در طول ممبرانها
در وسلهایی که 6 یا 7 المان ممبران دارند، توزیع فشار در ابتدا و انتهای وسل یکسان نیست.
مشکل رایج:
المان اول بیشترین فشار
المان آخر کمترین فشار
این اختلاف باعث:
نرخ بازیابی غیر یکنواخت
گرفتگی موضعی
کاهش عمر ممبرانهای ابتدایی
راهکارهای مهندسی:
استفاده از Interconnector با طراحی مناسب
بهینهسازی قطر داخلی
کنترل دبی ورودی
تحلیل خوردگی و انتخاب متریال
انتخاب جنس بدنه باید بر اساس آنالیز شیمیایی آب خوراک انجام شود.
پارامترهای مهم:
TDS
کلر آزاد
pH
دمای عملیاتی
حضور سولفید یا ترکیبات خورنده
مقایسه مهندسی متریال
| SS316 | SS304 | FRP | ویژگی |
|---|---|---|---|
| بسیار بالا | متوسط | بسیار خوب | مقاومت خوردگی |
| زیاد | زیاد | کم | وزن |
| بالاتر | بالا | اقتصادی | قیمت |
| بله | محدود | بله | مناسب آب دریا |
در محیطهای کلرید بالا، SS316 عملکرد بهتری نسبت به SS304 دارد.
تحلیل پدیده Water Hammer در پرشر وسل
یکی از خطرناکترین پدیدهها در سیستم تصفیه RO صنعتی، ضربه قوچ (Water Hammer) است.
فرمول تقریبی افزایش فشار ضربهای:
فشار ضربه قوچ
ΔP = ρ × a × ΔV
که در آن:
ρ = چگالی آب
a = سرعت انتشار موج فشار
ΔV = تغییر ناگهانی سرعت جریان
این فشار لحظهای میتواند بسیار بالاتر از فشار عملیاتی باشد.
راهکارهای کنترل:
استفاده از شیرهای Soft Close
نصب Dampener
طراحی صحیح استارت پمپ
تحلیل حرارتی و تاثیر دما بر عملکرد
با افزایش دما:
مدول الاستیسیته کاهش مییابد
مقاومت مکانیکی برخی پلیمرها کاهش پیدا میکند
اورینگها نرمتر شده و احتمال نشتی افزایش مییابد
در پروژههای صنعتی گرمسیری، این موضوع اهمیت بیشتری دارد.
این موضوع در پروژههای صنعتی گرمسیری اهمیت بیشتری دارد و میتواند عملکرد پرشر وسل و ممبرانها را تحت تاثیر قرار دهد.
در دیگ های حرارتی صنعتی، کنترل دما و استفاده از مواد سازگار با حرارت بالا اهمیت زیادی دارد تا عملکرد سیستم پایدار مانده و نشتیها کاهش یابد.
تحلیل طول عمر و خستگی مکانیکی (Fatigue)
وسلها تحت سیکلهای مداوم فشار قرار دارند.
هر سیکل استارت/استاپ پمپ → یک سیکل تنش.
اگر تعداد سیکلها بالا باشد، احتمال خستگی مکانیکی افزایش مییابد.
در طراحی صنعتی باید بررسی شود:
Fatigue Life ≥ Expected Operating Cycles
تحلیل اقتصادی مهندسی پرشر وسل
قیمت خرید تنها بخشی از هزینه واقعی است.
هزینه چرخه عمر (LCC)
هزینه چرخه عمر
LCC = Initial Cost + Energy Cost + Maintenance Cost + Replacement Cost
در بسیاری از پروژهها، وسل ارزانتر باعث افزایش Energy Cost میشود که در 3 سال از اختلاف قیمت اولیه بیشتر خواهد شد.
تحلیل عمیق مهندسی، مدلسازی عملکرد و رفتار دینامیکی پرشر وسل RO صنعتی
پرشر وسل در سیستمهای اسمز معکوس صنعتی یک تجهیز ساده نگهدارنده ممبران نیست، بلکه یک سیستم تحت فشار چندمتغیره است که رفتار آن بهصورت همزمان تابع مکانیک سیالات، مقاومت مصالح، فشار اسمزی، رفتار الاستومرها، شرایط شیمیایی سیال و دینامیک گذرا میباشد. در مقیاس صنعتی، کوچکترین خطای طراحی یا بهرهبرداری میتواند منجر به افزایش مصرف انرژی، کاهش راندمان، آسیب ممبران و حتی شکست مکانیکی شود.
رفتار پرشر وسل از نظر مهندسی تا حدودی مشابه دیگ بخار فایر تیوب (Fire-Tube Boiler) است: در هر دو سیستم، فشار داخلی بالا، انتقال حرارت و دینامیک سیال نقش کلیدی در ایمنی و عملکرد دارند و نوسانات لحظهای یا شوکهای فشار میتوانند منجر به تنشهای محیطی و خستگی سازه شوند. درست مانند دیگ بخار که طراحی نامناسب لولهها یا بدنه میتواند ترک یا شکست ایجاد کند، طراحی نادرست پرشر وسل نیز باعث آسیب ممبران، افت راندمان و افزایش مصرف انرژی میشود.
در این بخش، رفتار واقعی پرشر وسل در شرایط بهرهبرداری پیشرفته و صنعتی بهصورت عمیق تحلیل میشود و اهمیت طراحی دقیق فشار، توزیع جریان و انتخاب متریال به روش مهندسی مشابه تحلیل ایمنی و عملکرد در دیگهای بخار برجسته میگردد.
مدل سازی توزیع فشار و جریان در طول پرشر وسل
در یک وسل 6 یا 7 المانه، فشار در امتداد محور طولی بهصورت یکنواخت باقی نمیماند. با حرکت جریان خوراک در طول ممبرانها، افت فشار اصطکاکی ایجاد شده و همزمان غلظت نمک افزایش پیدا میکند. این دو عامل باعث میشوند فشار خالص محرک (NDP) در طول وسل کاهش یابد.
معادله تغییرات فشار طولی
: تغییرات فشار طولی
dP/dx = - (f × ρ × V²) / (2D)
این رابطه نشان میدهد افت فشار تابع مستقیم مربع سرعت است. بنابراین افزایش بیش از حد دبی برای بالا بردن تولید، میتواند بهصورت تصاعدی افت فشار و مصرف انرژی را افزایش دهد.
دبیها و جریانها
| مقدار محاسبه شده | فرمول | پارامتر |
|---|---|---|
| 20.8 m³/h | Total Flow ÷ 24h | دبی پرمیت (Permeate Flow) |
| 27.7 m³/h | Permeate ÷ Recovery | دبی خوراک (Feed Flow) |
| 6.9 m³/h | Feed – Permeate | دبی پساب (Reject Flow) |
تحلیل افزایش فشار اسمزی و کاهش NDP
با عبور بخشی از آب از ممبران، غلظت نمک در جریان باقیمانده افزایش مییابد. افزایش غلظت باعث افزایش فشار اسمزی و کاهش نیروی محرکه خالص میشود.
فرمول فشار اسمزی
فشار اسمزی تقریبی
π = i × C × R × T
در انتهای وسل، فشار اسمزی بالاتر بوده و همین موضوع موجب کاهش راندمان المانهای انتهایی میشود. اگر طراحی بازیابی بیش از حد باشد، این پدیده تشدید خواهد شد.
بیشتر بخوانید: مبدل حرارتی موتورخانه راهنمای جامع، کاربردها، انواع و مشخصات فنی
تحلیل اقتصادی 10 ساله
| مقدار | هزینه |
|---|---|
| 140,000 kWh | هزینه انرژی سالانه |
| 5–7% مصرف انرژی سالانه | صرفهجویی احتمالی با بهینهسازی |
| وسل با کلاس بالاتر → کاهش هزینههای طول عمر | تاثیر انتخاب وسل بر NPC |
تحلیل تنش های مکانیکی و رفتار خستگی در پرشر وسل
پرشر وسل تحت فشار داخلی مداوم و سیکلی قرار دارد. هر استارت و استاپ پمپ یک سیکل تنش ایجاد میکند که در طول زمان میتواند منجر به خستگی سازه شود.
معیار ارزیابی خستگی
نسبت تنش خستگی
Fatigue Ratio = Applied Stress / Endurance Limit
نزدیک شدن این نسبت به عدد یک نشاندهنده افزایش احتمال ترکهای میکروسکوپی است. در وسلهای FRP، این ترکها معمولاً در لایههای داخلی آغاز میشوند و در مراحل اولیه قابل مشاهده نیستند.
مشخصات پروژه صنعتی پرشر وسل RO صنعتی
| مقدار | مشخصه |
|---|---|
| 500 m³/day | ظرفیت تولید |
| آب لبشور (Brackish Water) | نوع آب خوراک |
| 8000 mg/L | TDS خوراک |
| 25 °C | دمای طراحی |
| 75% | بازیابی طراحی |
| 85% | راندمان پمپ فشار بالا |
| 24 ساعت/روز | ساعات کارکرد |
تحلیل رفتار گذرا و پدیده ضربه قوچ
در زمان راهاندازی ناگهانی یا توقف سریع جریان، موج فشار در سیستم حرکت کرده و میتواند از فشار طراحی فراتر رود. این افزایش لحظهای فشار یکی از دلایل اصلی ترکهای محیطی در بدنه وسل است.
سرعت انتشار موج فشار
سرعت موج ضربه
a = √(K/ρ)
افزایش فشار گذرا
افزایش فشار ضربهای
ΔP = ρ × a × ΔV
در پروژههای صنعتی بزرگ، این افزایش فشار میتواند بهطور لحظهای تا دو برابر فشار عملیاتی برسد، بهویژه اگر شیرهای کنترلی بهصورت ناگهانی بسته شوند.
توان پمپ و مصرف انرژی
| مقدار | فرمول | پارامتر |
|---|---|---|
| 16 kW | Power = (Q × ΔP) / η | توان پمپ |
| 0.77 kWh/m³ | Power ÷ Permeate Flow | مصرف انرژی ویژه (SEC) |
تحلیل افت عملکرد سیستم بدون تغییر فشار
گاهی فشار عملیاتی ثابت است اما تولید کاهش یافته و هدایت پرمیت افزایش پیدا میکند. این وضعیت نشاندهنده افزایش مقاومت انتقال جرم یا آسیب داخلی است.
مدل مقاومت کلی انتقال جرم
نام فرمول: مقاومت کل
1/J = Rm + Rf
Rm مقاومت ذاتی ممبران و Rf مقاومت ناشی از فولینگ است. افزایش Rf حتی در فشار ثابت باعث کاهش فلاکس میشود و نیازمند شستشوی شیمیایی یا بررسی کیفیت پیشتصفیه است.
تعداد و چیدمان ممبران ها
| مقدار | پارامتر |
|---|---|
| 1.2 m³/h | ظرفیت اسمی ممبران 8 اینچ |
| 21 | تعداد ممبران مورد نیاز |
| 3 وسل × 7 المانه | آرایش وسل |
تحلیل تنش و آببندی در ناحیه اندکپ
اندکپها بیشترین تمرکز تنش را تجربه میکنند. علاوه بر تنش محیطی، فشار تماس اورینگ نیز در این ناحیه اهمیت دارد.
فشار تماس اورینگ
فشار تماس الاستومر
Contact Pressure ≈ Compression % × Modulus
اگر درصد فشردگی کمتر از حد استاندارد باشد نشتی ایجاد میشود و اگر بیش از حد باشد، اورینگ در مدت کوتاه تخریب خواهد شد.
سایزینگ و فلاکس
| مقدار | فرمول | پارامتر |
|---|---|---|
| 777 m² | 21 × 37 m² | مساحت کل ممبران |
| 26.8 L/m²·h | Permeate ÷ Membrane Area | فلاکس طراحی |
تحلیل ریسک کاویتاسیون در خروجی وسل
در صورت کاهش بیش از حد فشار خروجی، احتمال تشکیل حباب و وقوع کاویتاسیون وجود دارد. انفجار میکروسکوپی این حبابها میتواند به اینترکانکتورها و قطعات داخلی آسیب وارد کند. طراحی صحیح بکپرشر و کنترل دبی خروجی برای جلوگیری از این پدیده ضروری است.این موضوع در مبدل های حرارتی رادیاتور پره ای نیز اهمیت دارد، زیرا کاویتاسیون در جریان سیال خنککننده میتواند به پرهها آسیب زده و راندمان انتقال حرارت را کاهش دهد.
تحلیل مصرف انرژی و تاثیر افت فشار بر توان پمپ
افت فشار اضافی مستقیماً باعث افزایش توان مصرفی پمپ فشار بالا میشود.
فرمول توان پمپ
توان هیدرولیکی پمپ
Power = (Q × ΔP) / η
کاهش حتی یک بار افت فشار در یک سیستم صنعتی بزرگ میتواند منجر به صرفهجویی قابل توجه سالانه در مصرف برق شود.
فشار عملیاتی و انتخاب کلاس وسل
| مقدار | پارامتر |
|---|---|
| 6 bar | فشار اسمزی تقریبی |
| 16 bar | فشار عملیاتی طراحی |
| 450 PSI | کلاس فشاری پرشر وسل |
تحلیل اقتصادی پیشرفته و هزینه چرخه عمر
در انتخاب پرشر وسل، هزینه اولیه تنها بخشی از تصمیم است. باید هزینههای انرژی، تعمیرات و تعویض در طول عمر پروژه محاسبه شود.
فرمول ارزش فعلی هزینهها
ارزش فعلی خالص هزینه
NPC = Σ (Cost_t / (1 + r)^t)
در بسیاری از پروژهها، وسل ارزانتر در بلندمدت هزینه عملیاتی بیشتری ایجاد میکند و انتخاب بهینه باید بر اساس تحلیل چرخه عمر انجام شود.
خرابیهای پنهان و تغییر شکل تدریجی
برخی خرابیها بدون نشتی خارجی رخ میدهند، از جمله:
دلامینیشن داخلی در وسلهای FRP
ترکهای میکروسکوپی
خزش مواد پلیمری در دمای بالا
کاهش تدریجی استحکام مکانیکی
مدل خزش مواد پلیمری
کرنش خزش
ε = σ/E + C × t^n
در دماهای بالا یا فشارهای نزدیک به حد طراحی، نرخ خزش افزایش یافته و ممکن است باعث تغییر شکل دائمی شود.
بیشتر بخوانید: راز پایداری و بدون لرزش کارکرد چیلرهای اسکرو
افت فشار و مقاومت انتقال جرم
| مقدار | فرمول | پارامتر |
|---|---|---|
| 0.5–1 bar | – | افت فشار مجاز در هر وسل |
| – | 1/J = Rm + Rf | مقاومت کل انتقال جرم |
| کنترل افت فشار و بررسی فولینگ | – | توصیه |
پایش آنلاین و شاخص سلامت پرشر وسل
در سیستمهای صنعتی پیشرفته، پارامترهای کلیدی بهصورت مداوم پایش میشوند تا پیش از وقوع خرابی هشدار داده شود.
شاخص سلامت وسل
شاخص سلامت
Health Index = (ΔP_design / ΔP_actual) × (Salt Rejection_actual / Salt Rejection_design)
کاهش این شاخص به کمتر از 0.85 نشاندهنده افت عملکرد یا شروع خرابی داخلی است و نیاز به بررسی فوری دارد.
