تصفیه آب برای سیستم های خنک کننده (Cooling)

تصفیه آب سیستم های خنک کننده؛ راهکار مهندسی برای عملکرد پایدار و بدون رسوب

در سیستم های خنک کننده صنعتی، آب به‌عنوان سیال اصلی انتقال حرارت، نقش کلیدی در پایداری فرآیند، راندمان انرژی و طول عمر تجهیزات ایفا می‌کند. برخلاف بسیاری از سیستم‌های تصفیه آب که هدف آن‌ها حذف حداکثری املاح است، در سیستم‌های Cooling هدف اصلی کنترل رفتار شیمیایی آب در شرایط عملیاتی پایدار می‌باشد.

به‌دلیل تبخیر مداوم آب در مدار گردش، غلظت املاح محلول به‌صورت پیوسته افزایش می‌یابد. در صورت عدم طراحی و کنترل صحیح، این تغلیظ منجر به بروز هم‌زمان رسوب‌گذاری، خوردگی و فولینگ بیولوژیکی خواهد شد که مستقیماً راندمان سیستم و قابلیت اطمینان تجهیزات را کاهش می‌دهد.

در صنایع مدرن، کاربرد سیستم تصفیه به‌ویژه در بخش‌های حساس مانند سیستم‌های خنک‌کننده، به یکی از حیاتی‌ ترین نیازها تبدیل شده است. استفاده از فناوری‌های نوین تصفیه آب و فیلترسیون، نه‌تنها بهره‌وری فرآیندهای صنعتی را افزایش می‌دهد بلکه از فرسایش تجهیزات نیز جلوگیری می‌کند. برند "اکسرژی" با تکیه بر تخصص و تکنولوژی روز، محصولات تصفیه آب خود را برای کاربردهای صنعتی پیچیده همچون سیستم‌های Cooling طراحی کرده است. در مرجع تاسیسات حرارتی و برودتی اکسرلند ، این محصولات با تضمین کیفیت و پشتیبانی فنی عرضه می‌شوند. اگر به‌دنبال راهکاری مؤثر، اقتصادی و پایدار برای افزایش راندمان سیستم‌های خنک‌ کننده خود هستید، این محتوا راهنمایی جامع در اختیارتان قرار می‌دهد.

ماهیت مسئله تصفیه در سیستم های خنک کننده

آب در سیستم های خنک کننده به‌طور مداوم در معرض:

• افزایش دما

• افزایش زمان تماس با سطوح فلزی

• افزایش غلظت یون‌ها

قرار دارد. این شرایط محیطی ایده‌آل برای:

• تشکیل رسوب‌های معدنی (به‌ویژه کربنات و سولفات کلسیم)

• تشدید خوردگی فلزات

• رشد میکروارگانیسم‌ها و Biofouling

می‌باشد.

نکته کلیدی: حتی مقادیر بسیار کم رسوب می‌تواند اثر قابل توجهی بر انتقال حرارت داشته باشد و باعث افزایش مصرف انرژی و کاهش ظرفیت خنک‌کاری شود.

راهبردهای عملیاتی:

• استفاده از سیستم ضدعفونی اوزون برای کنترل رشد میکروبی و جلوگیری از Biofouling

• مدیریت Blowdown و COC برای کنترل غلظت یون‌ها و کاهش رسوب

• پایش منظم pH، LSI، سختی و هدایت آب

• ترکیب با پیش‌تصفیه‌های UF، NF و RO برای عملکرد پایدار سیستم

این رویکرد باعث می‌شود که سیستم خنک‌کننده پایدار، کارآمد و با حداقل رسوب، خوردگی و بیوفولینگ عمل کند.

موازنه جرم آب در سیستم خنک‌کننده

رفتار هیدرولیکی سیستم خنک‌کننده را می‌توان با موازنه جرم زیر توصیف کرد:

• آب جبرانی (Make-up Water)

• تبخیر (Evaporation)

• پاشش یا Drift

• تخلیه کنترلی (Blowdown)

در این میان، تنها پارامتری که به‌صورت مستقیم برای کنترل کیفیت آب قابل تنظیم است، Blowdown می‌باشد.

نکات عملیاتی:

• مدیریت صحیح Blowdown پایه اصلی طراحی سیستم تصفیه آب Cooling محسوب می‌شود.

• استفاده از سیستم تصفیه آب صنعتی اسمز معکوس (RO) برای کاهش سختی و یون‌های رسوب‌زا، باعث می‌شود Blowdown بهینه و کنترل شده باشد.

• پایش COC، pH، هدایت و LSI همراه با مدیریت Blowdown، عملکرد پایدار سیستم را تضمین می‌کند.

• ترکیب با پیش‌تصفیه‌های UF/NF و ضدعفونی UV، ریسک رسوب، خوردگی و بیوفولینگ را کاهش می‌دهد.



تغلیظ املاح و مفهوم Cycles of Concentration

در اثر تبخیر، املاح محلول در آب تغلیظ می‌شوند. این پدیده با پارامتری به نام Cycles of Concentration (COC) بیان می‌شود که نشان‌دهنده نسبت غلظت املاح در آب در گردش به آب جبرانی است.

افزایش COC باعث کاهش مصرف آب خام می‌شود، اما به‌طور هم‌زمان ریسک رسوب و خوردگی را افزایش می‌دهد. به همین دلیل، COC یک پارامتر بهینه‌سازی است و باید در محدوده‌ای کنترل‌شده نگه داشته شود.

جایگاه مهندسی تصفیه آب Cooling

برخلاف سیستم‌هایی مانند RO، در سیستم‌های خنک‌کننده:

• در سیستم‌های خنک‌کننده، آب به‌طور کامل تصفیه نمی‌شود

• کنترل شیمیایی نقش محوری در حفظ تعادل سیستم دارد

• طراحی مبتنی بر شاخص‌های تعادل و رفتار آب انجام می‌شود

یک سیستم خنک‌کننده پایدار نتیجه طراحی مهندسی دقیق مبتنی بر شناخت:

• شیمی آب

• انتقال حرارت

• شرایط بهره‌برداری واقعی

راهبردهای عملیاتی:

• استفاده از دستگاه تصفیه آب صنعتی با فیلتر UF برای حذف ذرات معلق و کاهش ریسک Biofouling

• مدیریت Blowdown و COC برای کنترل رسوب

• پایش مداوم pH، LSI، سختی و هدایت

• ترکیب با سایر سیستم‌های پیش‌تصفیه و ضدعفونی (NF, RO, UV, اوزون) برای عملکرد پایدار سیستم

این رویکرد باعث می‌شود که سیستم خنک‌کننده کارآمد، پایدار و با حداقل رسوب، خوردگی و بیوفولینگ عمل کند.

تحلیل عددی و چارچوب مهندسی طراحی تصفیه آب سیستم‌های خنک‌کننده

ضرورت رویکرد عددی در Cooling Water Treatment

در سیستم های خنک کننده صنعتی، تصمیم‌گیری صرفاً بر اساس تجربه یا مقایسه‌های کیفی منجر به طراحی ناپایدار می‌شود. هم‌زمانی پدیده‌های رسوب، خوردگی و تبخیر باعث می‌شود که تنها راه دستیابی به عملکرد پایدار، تحلیل عددی رفتار آب در شرایط عملیاتی واقعی باشد.

چارچوب طراحی عددی تصفیه آب:
طراحی باید به سه پرسش اساسی پاسخ دهد:

1. تا چه حد می‌توان آب را در مدار تغلیظ کرد؟

2. در چه نقطه‌ای ریسک رسوب یا خوردگی بحرانی می‌شود؟

3. چه مقدار تخلیه (Blowdown) و کنترل شیمیایی برای حفظ تعادل لازم است؟

راهبردهای عملیاتی و تجهیزات:

• استفاده از سیستم تصفیه RO/UF مدل EX404 برای کاهش سختی، حذف یون‌های رسوب‌زا و ذرات معلق

• پایش COC، Blowdown، pH، LSI و هدایت الکتریکی به‌صورت مداوم

• کنترل دما و افزودن آنتی‌اسکالانت‌ها و مهارکننده‌های خوردگی

• ترکیب با سیستم‌های NF، EDR و UV برای کاهش ریسک بیوفولینگ و خوردگی

این رویکرد عددی و مهندسی، امکان طراحی پایدار، کم‌هزینه و ایمن برای سیستم‌های خنک‌کننده صنعتی را فراهم می‌کند.

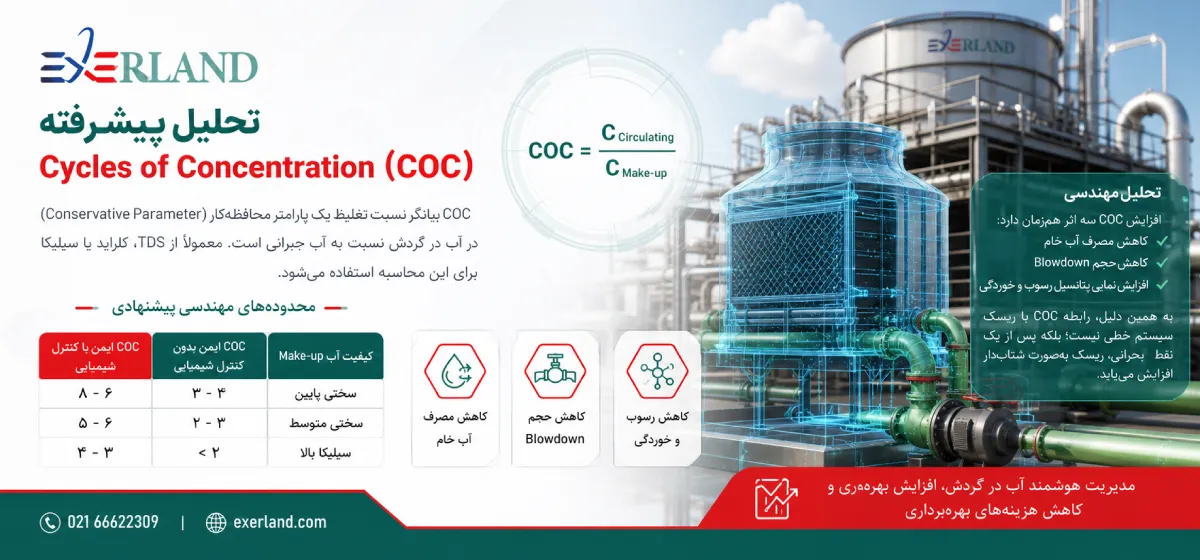

 تحلیل پیشرفته Cycles of Concentration (COC)

تعریف کاربردی

COC بیانگر نسبت تغلیظ یک پارامتر محافظه‌کار (Conservative Parameter) در آب در گردش نسبت به آب جبرانی است. معمولاً از TDS، کلراید یا سیلیکا برای این محاسبه استفاده می‌شود.

COC=CMake-up​CCirculating​​

تحلیل مهندسی

افزایش COC سه اثر هم‌زمان دارد:

• کاهش مصرف آب خام

• کاهش حجم Blowdown

• افزایش نمایی پتانسیل رسوب و خوردگی

به همین دلیل، رابطه COC با ریسک سیستم خطی نیست؛ بلکه پس از یک نقطه بحرانی، ریسک به‌صورت شتاب‌دار افزایش می‌یابد.

محدوده‌های مهندسی پیشنهادی

بیشتر بخوانید: بازیابی حرارت دودکش: افزایش راندمان و ایمنی سیستم‌های صنعتی

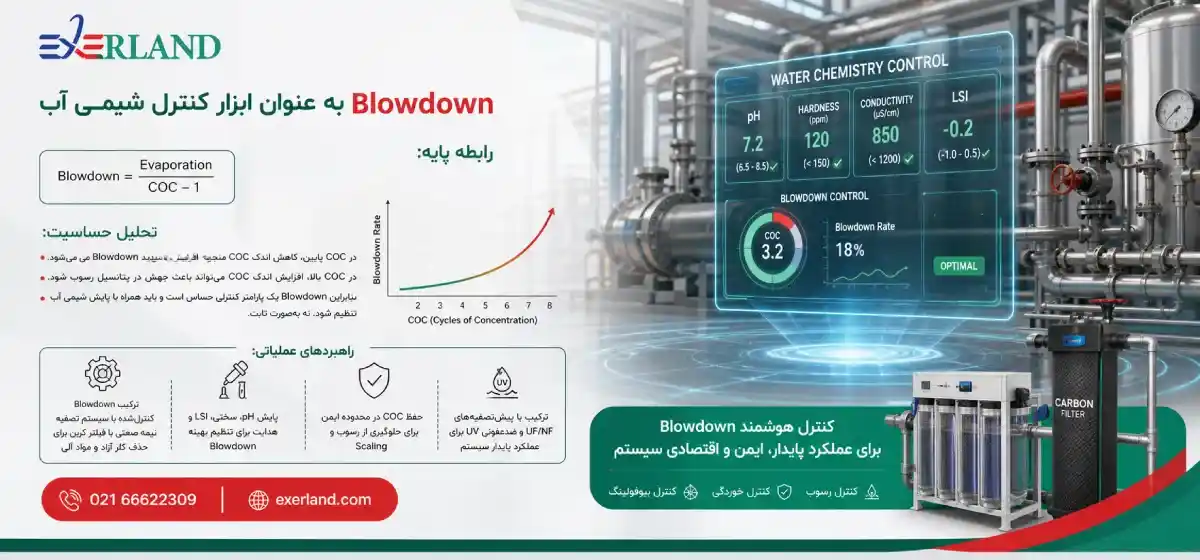

Blowdown به عنوان ابزار کنترل شیمی آب

رابطه پایه:

Blowdown=COC−1Evaporation​

تحلیل حساسیت

این رابطه نشان می‌دهد که:

• در COC پایین، کاهش اندک COC منجر به افزایش شدید Blowdown می‌شود

• در COC بالا، افزایش اندک COC می‌تواند باعث جهش در پتانسیل رسوب شود

بنابراین Blowdown یک پارامتر کنترلی حساس است و باید همراه با پایش شیمی آب تنظیم شود، نه به‌صورت ثابت.

راهبردهای عملیاتی:

• ترکیب Blowdown کنترل‌شده با سیستم تصفیه نیمه صنعتی با فیلتر کربن برای حذف کلر آزاد و مواد آلی

• پایش pH، سختی، LSI و هدایت برای تنظیم بهینه Blowdown

• حفظ COC در محدوده ایمن برای جلوگیری از رسوب و Scaling

• ترکیب با پیش‌تصفیه‌های UF/NF و ضدعفونی UV برای عملکرد پایدار سیستم

این رویکرد باعث می‌شود که Blowdown به‌عنوان ابزار کنترلی پویا عمل کرده و همزمان رسوب، خوردگی و بیوفولینگ کنترل شود.

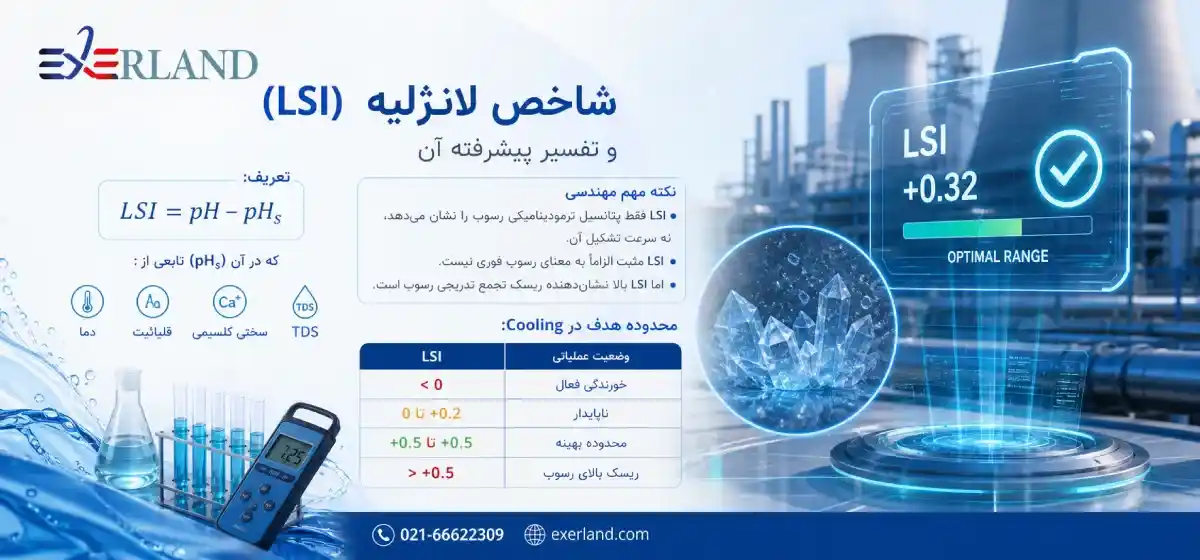

شاخص لانژلیه (LSI) و تفسیر پیشرفته آن

تعریف:

LSI=pH−pHs​

که در آن (pH_s) تابعی از:

• دما

• قلیائیت

• سختی کلسیمی

• TDS

می‌باشد.

نکته مهم مهندسی
LSI فقط پتانسیل ترمودینامیکی رسوب را نشان می‌دهد، نه سرعت تشکیل آن. به همین دلیل:
LSI مثبت الزاماً به معنای رسوب فوری نیست
اما LSI بالا نشان‌دهنده ریسک تجمع تدریجی رسوب است

محدوده هدف در Cooling:

وضعیت عملیاتی	LSI
خورندگی فعال	< 0
ناپایدار	0 تا +0.2
محدوده بهینه	+0.2 تا +0.5
ریسک بالای رسوب	> +0.5

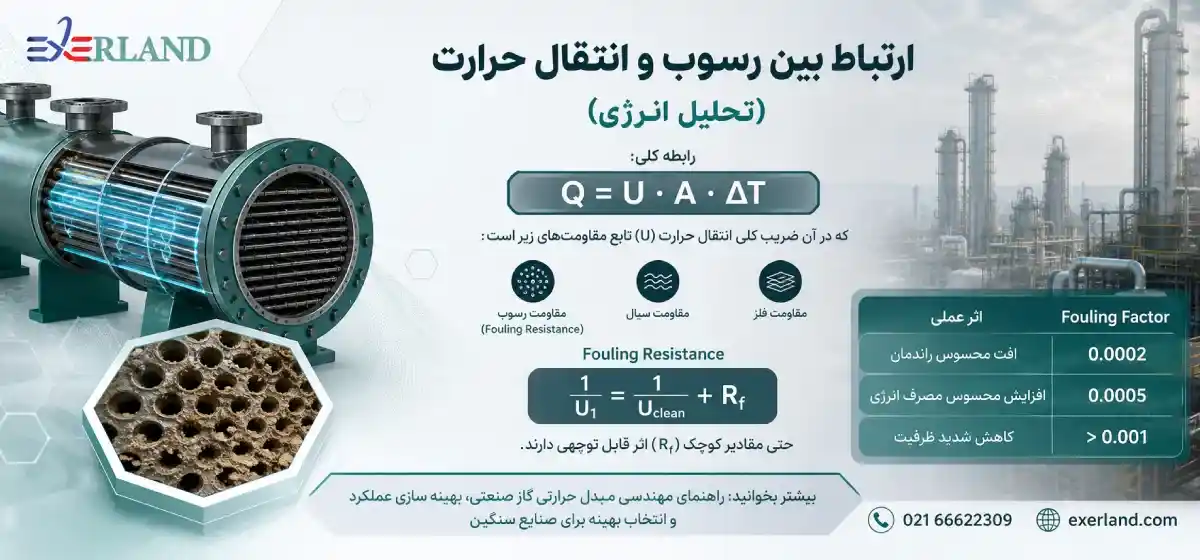

ارتباط بین رسوب و انتقال حرارت (تحلیل انرژی)

رابطه کلی:

Q=U⋅A⋅ΔT

که در آن ضریب کلی انتقال حرارت (U) تابع مقاومت‌های زیر است:

• مقاومت فلز

• مقاومت سیال

• مقاومت رسوب (Fouling Resistance)

تحلیل Fouling Resistance

 U1​=Uclean​1​+Rf​

حتی مقادیر کوچک (R_f) اثر قابل توجهی دارند.

بیشتر بخوانید: راهنمای مهندسی مبدل حرارتی گاز صنعتی، بهینه سازی عملکرد و انتخاب بهینه برای صنایع سنگین

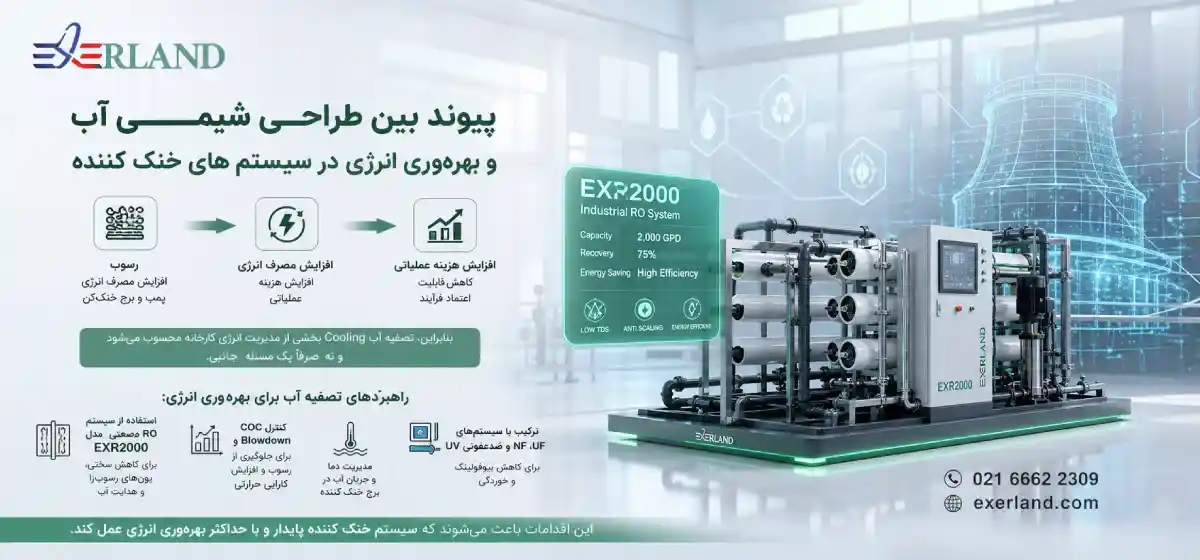

 پیوند بین طراحی شیمی آب و بهره‌وری انرژی

در سیستم های خنک کننده:

• رسوب → افزایش مصرف انرژی پمپ و برج خنک‌کن

• افزایش مصرف انرژی → افزایش هزینه عملیاتی

• افزایش هزینه عملیاتی → کاهش قابلیت اطمینان فرآیند

بنابراین، تصفیه آب Cooling بخشی از مدیریت انرژی کارخانه محسوب می‌شود و نه صرفاً یک مسئله جانبی.

راهبردهای تصفیه آب برای بهره‌وری انرژی:

• استفاده از سیستم RO صنعتی مدل EXR2000 برای کاهش سختی، یون‌های رسوب‌زا و هدایت آب

• کنترل COC و Blowdown برای جلوگیری از رسوب و افزایش کارایی حرارتی

• مدیریت دما و جریان آب در برج خنک‌کننده

• ترکیب با سیستم‌های UF، NF و ضدعفونی UV برای کاهش بیوفولینگ و خوردگی

این اقدامات باعث می‌شوند که سیستم خنک کننده پایدار و با حداکثر بهره‌وری انرژی عمل کند.

پنجره عملیاتی مهندسی (Engineering Operating Window)

تمام پارامترهای طراحی باید در یک محدوده مشترک پایدار قرار گیرند:

هدف طراحی، قفل کردن سیستم داخل این پنجره است.

 استراتژی‌های مهندسی کنترل رسوب، خوردگی و بیوفولینگ تصفیه آب برای سیستم های خنک کننده (Cooling Water Treatment)

رویکرد یکپارچه در تصفیه آب برای سیستم های خنک کننده (Cooling Water Treatment)

در سیستم‌های خنک‌کننده صنعتی، رسوب، خوردگی و بیوفولینگ پدیده‌هایی مستقل از یکدیگر نیستند، بلکه به‌شدت به هم وابسته‌اند. تمرکز صرف بر یکی از این عوامل بدون توجه به دو عامل دیگر، منجر به ناپایداری سیستم و کاهش عملکرد خواهد شد.

رویکرد یکپارچه مهندسی:

• طراحی تصفیه آب باید رفتار شیمیایی آب، شرایط حرارتی و ویژگی‌های متالورژیکی تجهیزات را هم‌زمان در نظر بگیرد.

• استفاده از سیستم ضدعفونی صنعتی UV مدل EX-500 برای کنترل رشد میکروبی و جلوگیری از Biofouling

• مدیریت Blowdown و COC برای کنترل رسوب

• کنترل pH، هدایت و افزودن مهارکننده‌های خوردگی برای کاهش خوردگی

• ترکیب با پیش‌تصفیه‌های UF و NF جهت حذف ذرات و یون‌های مهاجم

این رویکرد باعث می‌شود که سیستم خنک‌کننده پایدار، کارآمد و با حداقل ریسک رسوب، خوردگی و بیوفولینگ عمل کند.

 کنترل رسوب در تصفیه آب برای سیستم های خنک کننده (Cooling Water Treatment)

ماهیت رسوب در سیستم‌های Cooling

رسوب در سیستم‌های خنک‌کننده عمدتاً شامل:

• کربنات کلسیم (CaCO₃)

• سولفات کلسیم (CaSO₄)

• سیلیکا و سیلیکات‌ها

تشکیل این رسوبات ناشی از تبخیر، افزایش دما و افزایش Cycles of Concentration است.

 استراتژی مهندسی کنترل رسوب

کنترل رسوب در تصفیه آب Cooling بر سه محور استوار است:

• کنترل شاخص‌های اشباع (مانند LSI)

• کنترل سینتیک تشکیل کریستال

• مدیریت Blowdown

در سیستم‌های صنعتی، کنترل شیمیایی رسوب تنها روش قابل اتکا برای کار در COC بالا محسوب می‌شود.

راهبردهای تصفیه آب:

• استفاده از سیستم پیش تصفیه نانو فیلتراسیون (NF) مدل EX-404 برای کاهش سختی و یون‌های رسوب‌زا

• مدیریت Blowdown و COC جهت جلوگیری از تجمع رسوب

• ترکیب با کنترل دما و ضدعفونی مناسب برای حفظ عملکرد بهینه سیستم

کنترل خوردگی در تصفیه آب برای سیستم های خنک کننده (Cooling Water Treatment)

 مکانیزم خوردگی

خوردگی در سیستم‌های خنک‌کننده معمولاً به‌صورت:

• خوردگی یکنواخت

• خوردگی حفره‌ای

• خوردگی زیر رسوب

رخ می‌دهد و به‌شدت به pH، اکسیژن محلول، کلراید و هدایت الکتریکی وابسته است.

 تعادل رسوب–خوردگی

در تصفیه آب Cooling، کاهش بیش‌ازحد پتانسیل رسوب معمولاً باعث افزایش نرخ خوردگی می‌شود. بنابراین، طراحی باید در یک پنجره تعادلی انجام شود که نه رسوب غالب باشد و نه خوردگی.

راهبردهای تصفیه آب:

• استفاده از سیستم های تصفیه الکترودیالیز (EDR) برای کاهش هدایت و کنترل یون‌های مهاجم

• مدیریت Blowdown و COC برای کنترل غلظت یون‌ها

• افزودن مهارکننده‌های خوردگی مناسب و کنترل pH

• حفظ جریان و دما در محدوده توصیه‌شده

این اقدامات باعث می‌شوند سیستم خنک‌کننده پایدار، با ریسک کم رسوب و خوردگی عمل کند.

کنترل بیوفولینگ در تصفیه آب برای سیستم های خنک کننده (Cooling Water Treatment)

 اهمیت بیوفولینگ

رشد میکروارگانیسم‌ها منجر به:

• تشکیل Biofilm

• کاهش انتقال حرارت

• تشدید خوردگی میکروبی (MIC)

می‌شود.

 راهبردهای کنترلی

کنترل بیوفولینگ باید هم‌زمان با کنترل رسوب و خوردگی انجام شود و شامل موارد زیر است:

1. ضدعفونی شیمیایی (Biocide)

2. جلوگیری از تجمع مواد مغذی

3. حفظ جریان مناسب روی سطوح

4. استفاده از سیستم پیش تصفیه UF صنعتی مدل EX-UF400 برای حذف ذرات معلق و میکروارگانیسم‌ها

5. استفاده از سیستم ضدعفونی UV برای کاهش رشد بیولوژیکی

این ترکیب اقدامات باعث کاهش ریسک Biofouling و بهبود کارایی سیستم خنک‌کننده می‌شود.

 انتخاب استراتژی تصفیه آب برای سیستم های خنک کننده (Cooling Water Treatment) بر اساس کیفیت آب

هیچ راهکار واحدی برای همه شرایط وجود ندارد؛ آنالیز آب مبنای تصمیم‌گیری است.

 نقش پایش و مانیتورینگ در تصفیه آب برای سیستم های خنک کننده (Cooling Water Treatment)

یک سیستم Cooling حتی با طراحی مناسب، بدون پایش مداوم به‌سرعت از محدوده ایمن خارج می‌شود.

پارامترهای کلیدی پایش:

• pH آب

• هدایت الکتریکی

• سختی

• LSI (Langelier Saturation Index)

• دبی Blowdown

• اختلاف دمای مبدل‌ها

پایش منظم این پارامترها امکان اصلاح پیش‌گیرانه را فراهم می‌کند و از واکنش صرفاً پس از بروز مشکل جلوگیری می‌کند.

راهبردهای تصفیه آب با مانیتورینگ:

• استفاده از سیستم تصفیه الکترودیالیز (EDR) مدل EX-600 برای کنترل هدایت و کاهش یون‌های مهاجم

• تنظیم دقیق Blowdown و COC بر اساس داده‌های مانیتورینگ

• کنترل دما، pH و افزودن مهارکننده‌ها به‌صورت پیش‌گیرانه

• ترکیب با سیستم‌های UF، NF و UV برای کاهش رسوب، بیوفولینگ و خوردگی

این رویکرد باعث می‌شود سیستم خنک‌کننده پایدار، ایمن و با حداقل ریسک عملیاتی عمل کند.

سوالات مهندسی تصفیه آب برای سیستم های خنک کننده (Cooling Water Treatment) FAQ
