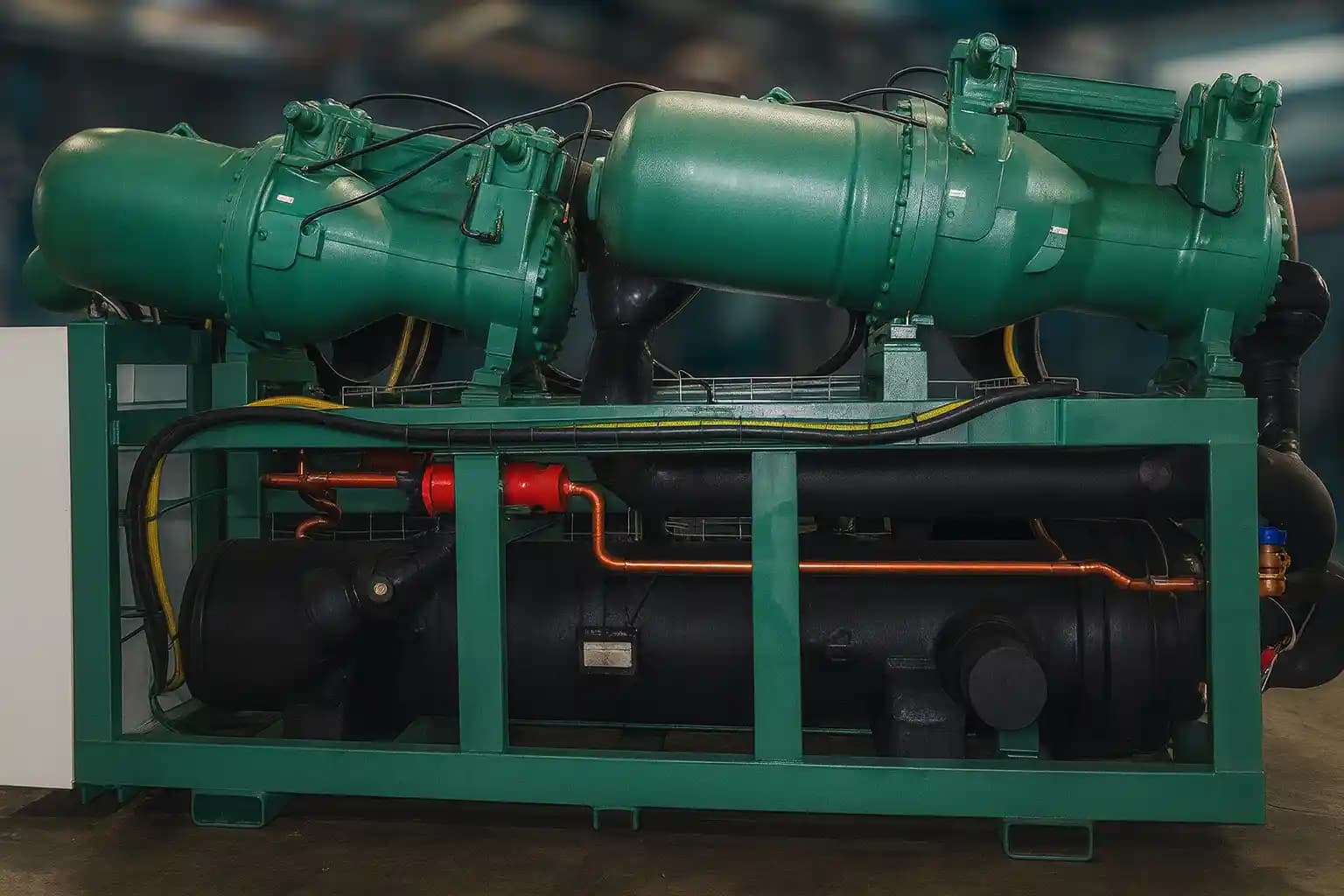

تحلیل محدوده ظرفیت و مقایسه عملکرد چیلرهای تراکمی اسکرو هواخنک و آب خنک در شرایط بهره برداری مختلف

چرا مقایسه چیلر اسکرو هواخنک و آب خنک مهم است؟

در پروژه‌های ساختمانی بزرگ، مراکز تجاری، بیمارستان‌ها، کارخانه‌ها و حتی دیتا سنترها، انتخاب سیستم سرمایش فقط یک انتخاب فنی نیست؛ بلکه تصمیمی است که مستقیماً روی هزینه برق، پایداری بهره‌برداری، هزینه تعمیرات و حتی عمر مفید تجهیزات اثر می‌گذارد. یکی از رایج‌ترین گزینه‌های سرمایش مرکزی، چیلر تراکمی با کمپرسور اسکرو است؛ سیستمی که به دلیل قابلیت کارکرد پایدار، توانایی عملکرد در بارهای مختلف و ظرفیت‌های متوسط تا بالا، سهم بزرگی از بازار تهویه مطبوع را در اختیار دارد.

اما همیشه این سوال مطرح است:
چیلر اسکرو هواخنک بهتر است یا چیلر اسکرو آب‌خنک؟

واقعیت این است که پاسخ این سوال به «شرایط بهره‌برداری» وابسته است. اگر شرایط پروژه را دقیق تحلیل کنیم، ممکن است یک چیلر هواخنک در اقلیم خاص و بار خاص عملکردی نزدیک به چیلر آب‌خنک داشته باشد، اما در پروژه‌ای دیگر اختلاف مصرف انرژی آن بسیار زیاد شود. بنابراین، هدف این مقاله بررسی محدوده ظرفیت و مقایسه عملکرد این دو سیستم در سناریوهای مختلف بهره‌برداری است.

چیلر تراکمی اسکرو چیست و چرا در پروژه های صنعتی و ساختمانی محبوب است؟

چیلر تراکمی (Vapor Compression Chiller) دستگاهی است که با استفاده از سیکل تبرید تراکمی، گرما را از آب یا سیال واسط گرفته و آن را به محیط دفع می‌کند. در چیلر اسکرو، کمپرسور از نوع Screw Compressor بوده و فرآیند تراکم مبرد با دو روتور مارپیچی انجام می‌شود.

ویژگی مهم کمپرسور اسکرو این است که برخلاف کمپرسورهای رفت و برگشتی، جریان مبرد را یکنواخت‌تر فشرده می‌کند و در ظرفیت‌های بالا، عملکرد پایدارتر و راندمان قابل قبولی دارد. همچنین کمپرسور اسکرو در بار جزئی (Part Load) می‌تواند کنترل ظرفیت مناسبی ارائه دهد، که همین موضوع یکی از نقاط کلیدی در تحلیل ظرفیت واقعی چیلر است.چیلر تراکمی اسکرو، مخصوصاً در نسخه چیلر تراکمی اسکرو هواخنک اینورتر دار، یکی از بهترین انتخاب‌ها برای پروژه‌هایی است که هم پایداری عملکرد و هم بهینه‌سازی مصرف انرژی برایشان اهمیت دارد.

تعریف ظرفیت چیلر: ظرفیت اسمی، ظرفیت واقعی و محدوده ظرفیت عملیاتی

وقتی گفته می‌شود یک چیلر «۵۰۰ تن تبرید» است، معمولاً منظور ظرفیت اسمی آن در شرایط استاندارد کارخانه است. اما در عمل، شرایط بهره‌برداری پروژه به ندرت دقیقاً مطابق استاندارد تست کارخانه خواهد بود.

ظرفیت اسمی (Nominal Capacity)

ظرفیت اسمی همان ظرفیتی است که سازنده در کاتالوگ اعلام می‌کند. این ظرفیت معمولاً در شرایط استاندارد مشخصی تعریف می‌شود؛ مثلاً:

• دمای آب خروجی اواپراتور 7°C
• دمای آب برگشتی 12°C
• دمای هوای محیط مشخص برای هواخنک (مثلاً 35°C)
• دمای آب کندانسور مشخص برای آب‌خنک (مثلاً 30°C)

ظرفیت واقعی (Actual Capacity)

ظرفیت واقعی، ظرفیتی است که چیلر در شرایط واقعی پروژه تولید می‌کند. این ظرفیت تحت تأثیر عواملی مثل دمای محیط، رطوبت، کیفیت آب، بار حرارتی ساختمان، شرایط نصب و حتی گرد و غبار روی کویل کندانسور قرار دارد.

محدوده ظرفیت (Capacity Range)

چیلر اسکرو معمولاً در یک بازه مشخص از ظرفیت می‌تواند پایدار کار کند. به عنوان مثال:

• در بار کامل (Full Load) نزدیک ظرفیت اسمی
• در بار جزئی (Partial Load) مثلاً 30% تا 100%
• در برخی مدل‌ها حتی کمتر از 25% با استفاده از سیستم‌های کنترل پیشرفته

در تحلیل مهندسی، آنچه مهم است این است که چیلر در چه محدوده‌ای از ظرفیت، بهترین راندمان را ارائه می‌دهد و آیا پروژه بیشتر زمان بهره‌برداری را در همان محدوده سپری می‌کند یا نه.در کنار چیلرهای مرکزی، در بسیاری از پروژه‌های ساختمانی مدرن از مینی چیلر کم صدا (Low Noise Mini Chiller) استفاده می‌شود.

فرمول محاسبه ظرفیت سرمایشی چیلر

ظرفیت سرمایشی چیلر به طور مستقیم از اختلاف دمای آب و دبی جریان آب محاسبه می‌شود.

 ظرفیت سرمایشی چیلر (Cooling Capacity)

Q = m × Cp × ΔT

توضیح پارامترها:

• Q : ظرفیت سرمایشی (kW)
• m : دبی جرمی آب (kg/s)
• Cp : گرمای ویژه آب (تقریباً 4.186 kJ/kg.K)
• ΔT : اختلاف دمای آب ورودی و خروجی اواپراتور (°C)

این فرمول، پایه اصلی تحلیل ظرفیت واقعی است. زیرا اگر چیلر در شرایط بهره‌برداری نتواند ΔT طراحی را ایجاد کند یا دبی واقعی کمتر از طراحی باشد، ظرفیت واقعی کاهش پیدا می‌کند.

تفاوت ساختاری چیلر اسکرو هواخنک و آب‌خنک

چیلر اسکرو هواخنک (Air Cooled Screw Chiller)

در چیلر هواخنک، کندانسور از نوع هوایی است و دفع حرارت توسط فن‌ها و جریان هوا انجام می‌شود. این سیستم معمولاً نیاز به برج خنک‌کننده ندارد و نصب آن ساده‌تر است.

مزیت کلیدی چیلر هواخنک، استقلال از آب و تجهیزات جانبی است. اما نقطه ضعف مهم آن این است که عملکرد کندانسور کاملاً به دمای هوای محیط وابسته است. یعنی در تابستان‌های گرم، فشار کندانس بالا می‌رود و راندمان کاهش می‌یابد.

چیلر اسکرو آب خنک (Water Cooled Screw Chiller)

در چیلر آب‌خنک، کندانسور از نوع آبی است و گرما به آب منتقل می‌شود. سپس آب گرم شده وارد برج خنک‌کننده می‌شود و گرما را به هوای محیط دفع می‌کند.

این مدل معمولاً راندمان بالاتری نسبت به هواخنک دارد، زیرا دمای کندانسور در بیشتر شرایط کمتر از دمای هوای محیط در هواخنک است. با این حال، چیلر آب‌خنک نیازمند برج خنک‌کننده، پمپ‌ها، لوله‌کشی بیشتر و کنترل کیفیت آب است.

مقایسه اولیه عملکرد: چرا چیلر آب خنک معمولاً راندمان بالاتری دارد؟

از نظر ترمودینامیکی، هرچه دمای کندانس پایین‌تر باشد، کمپرسور کار کمتری انجام می‌دهد و مصرف برق کاهش می‌یابد. چیلر آب‌خنک به دلیل وجود برج خنک‌کننده می‌تواند دمای کندانس را پایین‌تر نگه دارد، مخصوصاً در اقلیم‌هایی که رطوبت کنترل شده یا امکان تبخیر موثر وجود دارد.

در مقابل، چیلر هواخنک مجبور است گرما را به هوایی منتقل کند که در روزهای اوج گرما ممکن است 40 تا 45 درجه باشد. در نتیجه:

• فشار کندانس بالا می‌رود
• توان مصرفی کمپرسور افزایش می‌یابد
• ظرفیت واقعی کاهش پیدا می‌کند

فرمول COP و نقش آن در مقایسه عملکرد چیلرها

COP یکی از شاخص‌های اصلی سنجش راندمان چیلر است.

ضریب عملکرد چیلر (COP)

COP = Q / W

توضیح:

• Q : ظرفیت سرمایشی تولید شده (kW)
• W : توان مصرفی کمپرسور و تجهیزات اصلی (kW)

هرچه COP بالاتر باشد، یعنی چیلر با مصرف برق کمتر، سرمایش بیشتری تولید کرده است. در اکثر پروژه‌ها COP چیلر آب‌خنک از هواخنک بیشتر است، اما در برخی شرایط خاص (مثلاً نبود آب، هزینه بالای نگهداری برج، یا محدودیت فضا) هواخنک می‌تواند انتخاب منطقی‌تری باشد.

شرایط بهره برداری و اثر آن بر محدوده ظرفیت چیلر

یکی از اشتباهات رایج در انتخاب چیلر این است که ظرفیت را فقط بر اساس بار پیک انتخاب می‌کنند. در حالی که بسیاری از پروژه‌ها تنها چند هفته در سال در بار پیک هستند و عمده زمان، چیلر در بار جزئی کار می‌کند.

شرایط بهره‌برداری شامل موارد زیر است:

 دمای محیط (Ambient Temperature)

در چیلر هواخنک، دمای محیط مستقیماً روی فشار کندانس اثر می‌گذارد. هر افزایش دما باعث افت ظرفیت و کاهش COP می‌شود.

دمای آب برج (Cooling Water Temperature)

در چیلر آب‌خنک، دمای آب ورودی کندانسور تعیین‌کننده راندمان است. اگر برج خنک‌کننده درست انتخاب نشده باشد یا شرایط محیطی نامناسب باشد، راندمان چیلر آب‌خنک نیز افت می‌کند.

 کیفیت آب و رسوب‌گذاری

در چیلر آب‌خنک، رسوب در کندانسور باعث افزایش مقاومت حرارتی می‌شود و دمای کندانس بالا می‌رود. نتیجه مستقیم آن کاهش ظرفیت و افزایش مصرف برق است.

 بار جزئی (Part Load)

چیلر اسکرو در بار جزئی (Part Load) معمولاً عملکرد قابل قبولی دارد، اما راندمان واقعی آن به‌شدت به روش کنترل ظرفیت وابسته است؛ مثل Slide Valve یا سیستم‌های پیشرفته‌تر مانند اینورتر. اگر رفتار سیستم در بارهای جزئی به‌درستی تحلیل نشود، حتی انتخاب چیلر با ظرفیت اسمی مناسب هم می‌تواند در بهره‌برداری واقعی منجر به مصرف انرژی بالا و عملکرد غیربهینه شود.

ارتفاع از سطح دریا

در مناطق مرتفع، چگالی هوا کاهش می‌یابد. این موضوع روی دفع حرارت کندانسور هواخنک اثر می‌گذارد و می‌تواند ظرفیت واقعی را کاهش دهد.

جدول مقایسه سریع چیلر اسکرو هواخنک و آب‌خنک (نگاه اولیه)

این جدول فقط یک دید کلی می‌دهد و در فازهای بعدی، این مقایسه با تحلیل ظرفیت واقعی و محاسبات دقیق تکمیل خواهد شد.

چرا «تحلیل محدوده ظرفیت چیلر» از مقایسه ساده مهم تر است؟

اگر یک کارفرما فقط به قیمت اولیه نگاه کند، ممکن است چیلر هواخنک را انتخاب کند و بعد از یک سال متوجه شود هزینه برق سالانه آن بسیار بیشتر از اختلاف قیمت اولیه بوده است. از طرف دیگر، اگر یک پروژه در منطقه‌ای کم‌آب اجرا شود، انتخاب چیلر آب‌خنک ممکن است از نظر اجرایی شکست بخورد.

بنابراین تحلیل محدوده ظرفیت یعنی بررسی اینکه:

• چیلر در چه درصدی از بار بیشترین زمان کار می‌کند؟
• در دمای واقعی تابستان و زمستان چه ظرفیتی ارائه می‌دهد؟
• COP واقعی در شرایط بهره‌برداری چقدر است؟
• آیا سیستم در پیک بار دچار افت ظرفیت می‌شود؟

این تحلیل، نقطه‌ای است که یک انتخاب مهندسی را از یک انتخاب حدسی جدا می‌کند.حتی در سیستم‌های کوچک‌تر مثل مینی چیلر مسکونی هم همین موضوع اهمیت دارد، چون دستگاه بیشتر زمان در بارهای پایین کار می‌کند و انتخاب اشتباه مستقیماً روی مصرف برق تأثیر می‌گذارد.

ظرفیت واقعی چیلر در مقابل ظرفیت اسمی؛ جایی که تصمیم گیری مهندسی شروع می‌شود

یکی از مهم‌ترین اشتباهات در انتخاب چیلر این است که کارفرما یا حتی بعضی مهندسان، فقط ظرفیت اسمی (Nominal Capacity) درج‌شده در کاتالوگ را ملاک قرار می‌دهند. در حالی که ظرفیت اسمی معمولاً در شرایط استاندارد تست کارخانه ارائه می‌شود و شرایط واقعی پروژه، تقریباً همیشه متفاوت است.

در عمل، چیلر ممکن است در روزهای گرم تابستان، به جای تولید ۵۰۰ تن تبرید، فقط ۴۲۰ تن تبرید تولید کند. همین اختلاف، می‌تواند باعث عدم تأمین سرمایش، نارضایتی کاربران، افزایش مصرف برق و حتی استهلاک شدید کمپرسور شود.

بنابراین باید به جای تمرکز صرف بر ظرفیت اسمی، مفهوم «محدوده ظرفیت واقعی» را بررسی کرد؛ یعنی چیلر در چه شرایطی چند درصد ظرفیت خود را واقعاً می‌تواند تحویل دهد.این موضوع در سیستم‌هایی مثل چیلر تراکمی آب خنک اسکرال خیلی مهم‌تر هم می‌شود؛ چون عملکرد واقعی این نوع چیلر به کیفیت آب برج خنک‌کننده، دمای آب ورودی کندانسور و شرایط بهره‌برداری وابسته است. اگر این شرایط از حالت استاندارد فاصله بگیرد، ظرفیت واقعی دستگاه به‌طور محسوسی کاهش پیدا می‌کند، حتی اگر ظرفیت اسمی ثابت باشد.

عوامل اصلی موثر بر محدوده ظرفیت واقعی چیلر اسکرو

دمای کندانس (Condenser Temperature)

دمای کندانس یکی از مهم‌ترین عوامل تعیین‌کننده عملکرد کمپرسور است. با افزایش دمای کندانس، فشار سمت تخلیه بالا می‌رود و کمپرسور مجبور می‌شود با اختلاف فشار بیشتری کار کند؛ نتیجه آن کاهش راندمان، افزایش توان مصرفی و بالا رفتن استهلاک قطعات است.این موضوع در چیلر تراکمی هواخنک اسکرال بسیار پررنگ‌تر است، چون دفع حرارت در کندانسور کاملاً وابسته به دمای هوای محیط است. در روزهای گرم تابستان، افزایش دمای هوای ورودی به کندانسور باعث بالا رفتن مستقیم دمای کندانس شده و در نتیجه ظرفیت واقعی دستگاه کاهش پیدا می‌کند، حتی اگر کمپرسور در ظاهر در شرایط نرمال کار کند.به همین دلیل، در این نوع چیلرها کنترل شرایط کندانس و در نظر گرفتن دمای طراحی محیط، نقش مهمی در حفظ راندمان و پایداری عملکرد سیستم دارد.

 اختلاف دمای تبخیر و کندانس (Lift)

هرچه اختلاف بین دمای تبخیر (در اواپراتور) و دمای کندانس (در کندانسور) بیشتر باشد، کمپرسور باید کار بیشتری انجام دهد.

این مفهوم در مهندسی چیلر به عنوان Lift شناخته می‌شود و نقش بسیار مهمی در تحلیل عملکرد چیلر هواخنک و آب‌خنک دارد.

فرمول محاسبه ظرفیت واقعی چیلر از روی دبی و ΔT (روش مهندسی و قابل اندازه‌گیری)

این فرمول پایه‌ترین روش برای تعیین ظرفیت واقعی چیلر در سایت است و معمولاً در تست عملکرد (Performance Test) از همین استفاده می‌شود.

 ظرفیت واقعی سرمایش چیلر (Actual Cooling Capacity)

Q_actual = m × Cp × (T_return - T_supply)

• Q_actual : ظرفیت واقعی (kW)
• m : دبی جرمی آب (kg/s)
• Cp : گرمای ویژه آب (تقریباً 4.186 kJ/kg.K)
• T_return : دمای آب برگشتی از سیستم (°C)
• T_supply : دمای آب خروجی از چیلر (°C)

تبدیل ظرفیت به تن تبرید (برای استفاده عملی در پروژه‌ها)

بسیاری از کارفرماها و حتی پیمانکارها ظرفیت را با تن تبرید بهتر درک می‌کنند.

 تبدیل ظرفیت از کیلووات به تن تبرید

TR = Q(kW) / 3.517

• TR : ظرفیت بر حسب تن تبرید
• Q : ظرفیت بر حسب kW

بیشتر بخوانید:چیلر تراکمی اسکرو هواخنک و آب خنک: تحلیل ترمودینامیکی عملکرد، بهینه سازی طراحی و ارزیابی اقتصادی چرخه عمر در صنایع پتروشیمی و کاربردهای صنعتی

فرمول محاسبه توان مصرفی چیلر از روی COP

اگر COP مشخص باشد، می‌توان توان مصرفی را به شکل ساده تخمین زد.

 توان مصرفی چیلر از روی COP

W = Q / COP

• W : توان مصرفی (kW)
• Q : ظرفیت سرمایشی واقعی (kW)
• COP : ضریب عملکرد واقعی

چرا چیلر هواخنک در گرمای زیاد افت ظرفیت بیشتری دارد؟

در چیلر هواخنک، کندانسور برای دفع حرارت مستقیماً از هوای محیط استفاده می‌کند. بنابراین وقتی دمای هوای محیط بالا می‌رود، اختلاف دمای بین مبرد و هوا کم‌تر می‌شود و کندانسور نمی‌تواند گرما را به‌خوبی دفع کند. در نتیجه فشار کندانس افزایش پیدا می‌کند، کمپرسور با فشار بیشتری کار می‌کند و همزمان راندمان کاهش می‌یابد و بخشی از ظرفیت واقعی دستگاه از دست می‌رود.این موضوع در سیستم‌هایی مثل مینی چیلر اداری-تجاری هم کاملاً قابل مشاهده است، چون این تجهیزات معمولاً در پشت‌بام یا فضاهای روباز نصب می‌شوند و دقیقاً در گرم‌ترین ساعات روز بیشترین بار سرمایشی را تجربه می‌کنند. به همین دلیل، در این شرایط افت ظرفیت نه‌تنها بیشتر دیده می‌شود، بلکه می‌تواند مستقیماً روی آسایش حرارتی فضاهای اداری و تجاری تأثیر بگذارد.در واقع هرچه دمای محیط بالاتر برود، چیلر هواخنک برای حفظ عملکرد مجبور به کار در شرایط سخت‌تری می‌شود و همین مسئله عامل اصلی کاهش ظرفیت در گرمای شدید است.

در واقع چیلر هواخنک همیشه یک محدودیت فیزیکی دارد:
دمای کندانس نمی‌تواند کمتر از دمای هوای محیط باشد و معمولاً چند درجه بالاتر خواهد بود.

مثلاً:

• اگر هوای محیط 35°C باشد، دمای کندانس ممکن است 45°C شود.
• اگر هوای محیط 45°C شود، دمای کندانس ممکن است 55°C یا حتی بیشتر شود.

این افزایش، به صورت مستقیم روی ظرفیت و مصرف برق اثر منفی دارد.

اثر دمای محیط بر ظرفیت و راندمان چیلر اسکرو هواخنک

در بسیاری از چیلرهای تراکمی هواخنک اسکرو، عملکرد سیستم به‌طور مستقیم تحت تأثیر دمای هوای محیط قرار دارد، چون تبادل حرارت در کندانسور کاملاً وابسته به هوای بیرون است.

 به طور میانگین می‌توان گفت:

• به ازای هر 1°C افزایش دمای محیط بالاتر از شرایط استاندارد، ظرفیت حدود 1 تا 2 درصد کاهش می‌یابد.
• و مصرف برق حدود 2 تا 4 درصد افزایش پیدا می‌کند.

این موضوع در شهرهایی مثل اهواز، بندرعباس، بوشهر یا یزد بسیار پررنگ است.

جدول افت ظرفیت چیلر هواخنک در دماهای مختلف محیط

این جدول نشان می‌دهد چیلر هواخنک اگر برای مناطق گرمسیری انتخاب شود، باید Over Size (بزرگ‌تر از ظرفیت محاسباتی) در نظر گرفته شود.

چرا چیلر آب‌خنک در بسیاری از پروژه‌ها ظرفیت پایدارتر دارد؟

در این سیستم، دمای آب خروجی برج معمولاً نزدیک به Wet Bulb Temperature (دمای حباب تر) است، نه دمای خشک محیط.در نتیجه در بسیاری از مناطق، حتی اگر دمای خشک 40°C باشد، دمای Wet Bulb ممکن است 24°C تا 28°C باشد. این یعنی چیلر آب‌خنک می‌تواند دمای کندانس پایین‌تری نسبت به هواخنک داشته باشد و راندمان بالاتری ارائه دهد.

فرمول تخمین دمای آب خروجی برج خنک‌کننده (Approach)

در برج خنک‌کننده، دمای آب خروجی معمولاً برابر است با:

دمای آب خروجی برج خنک کننده

T_CW_out = T_wetbulb + Approach

• T_CW_out : دمای آب خروجی برج (°C)
• T_wetbulb : دمای حباب تر محیط (°C)
• Approach : فاصله عملکرد برج (معمولاً 3 تا 6 درجه)

این فرمول نشان می‌دهد اگر Wet Bulb پایین باشد، چیلر آب‌خنک راندمان بسیار بالایی خواهد داشت.

بیشتر بخوانید: تحلیل ترمودینامیکی و طراحی کندانسور هوایی در سیستم‌های تبرید و چیلر

جدول مقایسه پایداری ظرفیت در هواخنک و آب‌خنک

تحلیل بار جزئی (Part Load) و اثر آن بر محدوده ظرفیت چیلر اسکرو

در واقعیت، چیلرها بیشتر زمان سال را در بار کامل کار نمی‌کنند. برای مثال یک مرکز تجاری ممکن است فقط 10 تا 20 روز در سال در بار کامل باشد و باقی سال در بار 40 تا 70 درصد کار کند.

در چیلر تراکمی آب خنک اسکرو، کنترل ظرفیت معمولاً از طریق اسلاید ولو یا سیستم‌های کنترل دور انجام می‌شود، اما همچنان راندمان در بارهای پایین با حالت طراحی ایده‌آل متفاوت است. در این بازه، تلفات داخلی کمپرسور و مبدل‌های حرارتی اهمیت بیشتری پیدا می‌کند و COP واقعی ممکن است نسبت به شرایط نامی تغییر قابل توجهی داشته باشد.

چیلر اسکرو معمولاً از طریق سیستم‌های زیر ظرفیت را کنترل می‌کند:

• Slide Valve (کنترل مکانیکی حجم تراکم)
• VFD (اینورتر و کنترل دور موتور)
• ترکیبی از هر دو

نکته مهم این است که راندمان چیلر در بار جزئی ممکن است بهتر یا بدتر شود، بسته به نوع کنترل.

شاخص IPLV و اهمیت آن در مقایسه چیلر هواخنک و آب‌خنک

برای مقایسه عملکرد چیلرها در طول سال، صرفاً COP فول لود کافی نیست. به همین دلیل استانداردهایی مثل AHRI شاخص IPLV را تعریف کرده‌اند.IPLV میانگین راندمان چیلر در بارهای مختلف است و معمولاً از 4 نقطه بار استفاده می‌شود.

فرمول IPLV (فرمول کلیدی برای مهندسین مشاور)

 شاخص راندمان بار جزئی (IPLV)

IPLV = 1 / [(0.01/A) + (0.42/B) + (0.45/C) + (0.12/D)]

در این فرمول:

• A = COP در 100% بار
• B = COP در 75% بار
• C = COP در 50% بار
• D = COP در 25% بار

این شاخص یکی از بهترین معیارها برای مقایسه واقعی چیلر هواخنک و آب‌خنک است، چون بهره‌برداری واقعی اغلب در بار جزئی اتفاق می‌افتد.

جدول نمونه مقایسه COP در بارهای مختلف (هواخنک و آب‌خنک)

این جدول نشان می‌دهد که در بار جزئی، چیلر آب‌خنک معمولاً فاصله راندمانی خود را حفظ می‌کند و حتی در برخی مدل‌ها بهتر هم می‌شود.

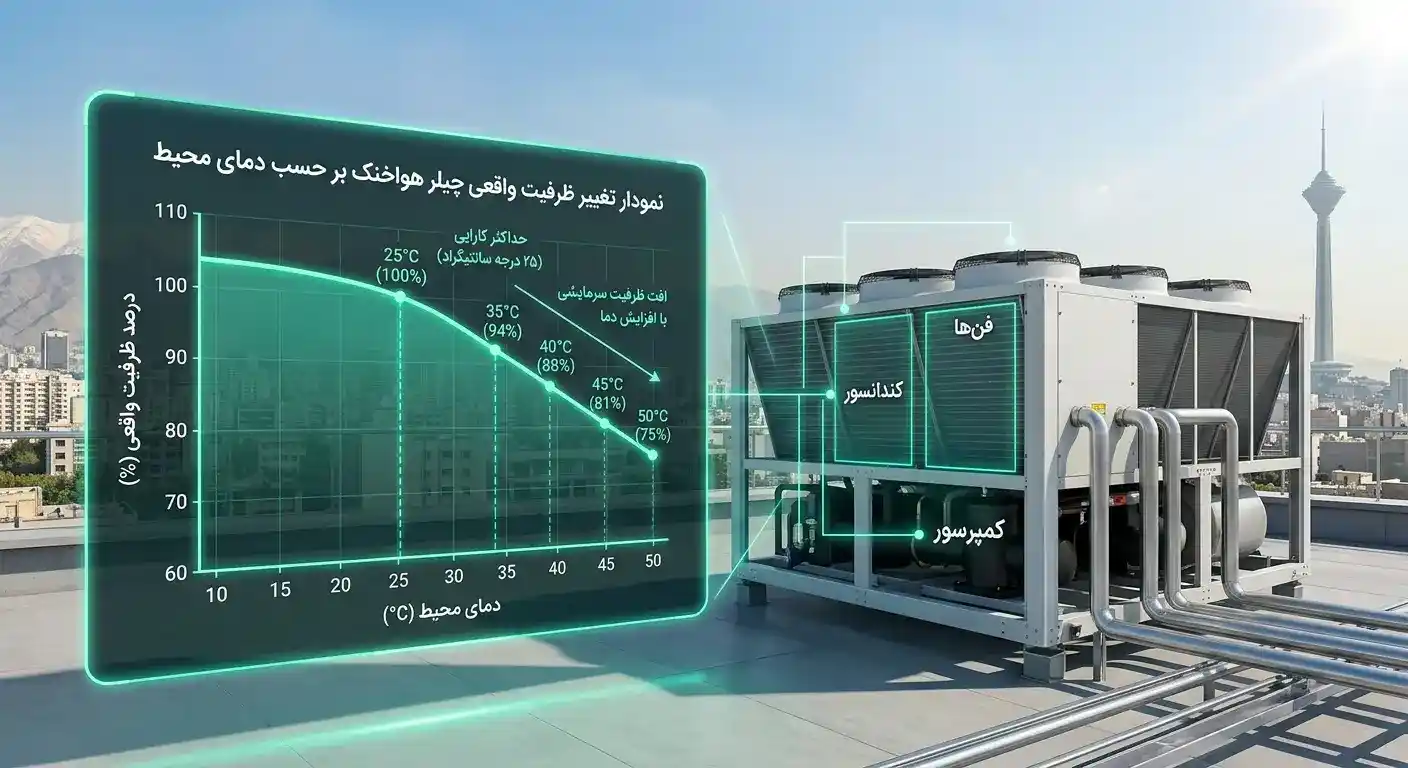

نمودار شماره تغییر ظرفیت واقعی بر حسب دمای محیط (برای چیلر هواخنک)

تحلیل اثر ارتفاع از سطح دریا بر عملکرد چیلر هواخنک

در ارتفاع بالا، چگالی هوا کاهش می‌یابد. وقتی چگالی هوا کم شود:

• انتقال حرارت کندانسور کاهش پیدا می‌کند
• فشار کندانس افزایش می‌یابد
• ظرفیت واقعی افت می‌کند

این اثر در چیلر هواخنک شدیدتر است، چون دفع حرارت کاملاً وابسته به جریان هوا است.

فرمول ساده تصحیح ظرفیت در ارتفاع (روش تخمینی)

در بسیاری از منابع مهندسی، افت ظرفیت به صورت درصدی ارائه می‌شود. یک روش تقریبی:

افت ظرفیت چیلر هواخنک در ارتفاع

Capacity_loss(%) ≈ 1% × (Altitude / 300 m)

مثلاً در ارتفاع 1500 متر:

• افت ظرفیت ≈ 5%

این یک تخمین ساده است و عدد دقیق باید از دیتاشیت سازنده گرفته شود، اما برای تحلیل اولیه مهندسی بسیار کاربردی است.

بیشتر بخوانید: میزان نویز کمپرسور چیلر تراکمی صنعتی و روش‌های کاهش صدا در سیستم‌های سرمایشی

مقایسه چیلر هواخنک و آب خنک در اقلیم‌های مختلف ایران

اقلیم گرم و خشک (مثل یزد، کرمان، اصفهان)

در این مناطق دمای خشک بالا است ولی Wet Bulb پایین‌تر است. این یعنی برج خنک‌کننده می‌تواند عملکرد خوبی داشته باشد و چیلر آب‌خنک بسیار راندمان بالایی خواهد داشت.

اقلیم گرم و مرطوب (مثل بندرعباس، بوشهر)

در این مناطق Wet Bulb بالا است، بنابراین برج خنک‌کننده محدود می‌شود و ممکن است راندمان چیلر آب‌خنک افت کند. در این حالت، اختلاف عملکرد آب‌خنک و هواخنک کمتر می‌شود، اما همچنان آب‌خنک معمولاً بهتر است (در صورت طراحی درست).

اقلیم معتدل (مثل تهران، تبریز، مشهد)

در این مناطق، چیلر هواخنک می‌تواند انتخاب منطقی‌تری باشد، چون در بسیاری از روزهای سال دمای محیط پایین‌تر از 35°C است و چیلر نزدیک به ظرفیت اسمی کار می‌کند.

جدول پیشنهاد نوع چیلر بر اساس شرایط بهره برداری

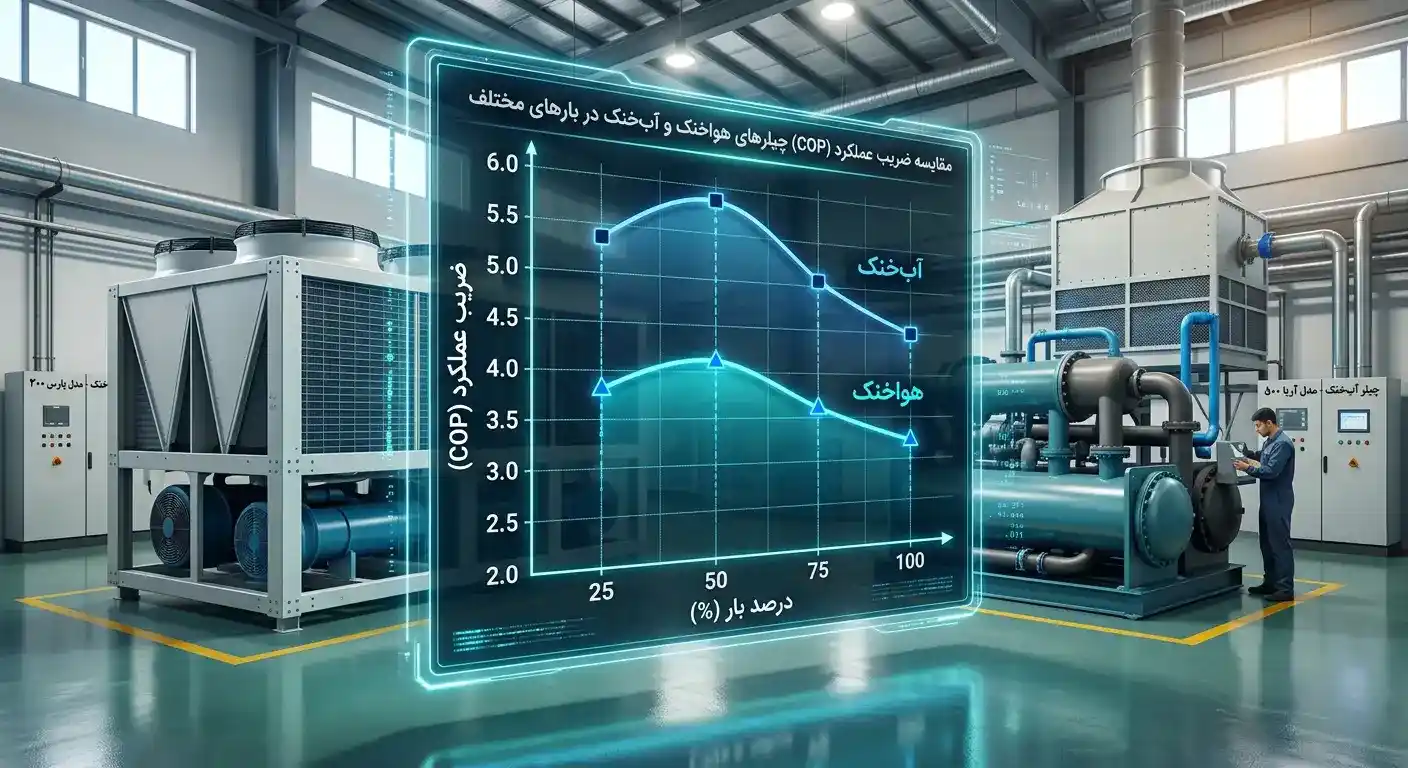

نمودار شماره مقایسه COP هواخنک و آب‌خنک در بارهای مختلف

چرا مقایسه اقتصادی چیلر اسکرو هواخنک و آب‌خنک از مقایسه فنی مهم‌تر می‌شود؟

در بسیاری از پروژه‌ها، تصمیم نهایی انتخاب چیلر صرفاً بر اساس COP یا ظرفیت واقعی گرفته نمی‌شود. حتی اگر یک چیلر آب‌خنک راندمان بالاتری داشته باشد، ممکن است کارفرما به دلیل محدودیت آب، هزینه برج خنک‌کننده، فضای موتورخانه یا پیچیدگی تعمیرات، سراغ چیلر هواخنک برود.

اما اگر بخواهیم انتخاب مهندسی و منطقی داشته باشیم، باید چیلرها را بر اساس «هزینه چرخه عمر» (Life Cycle Cost) مقایسه کنیم. یعنی فقط قیمت خرید اولیه مهم نیست، بلکه مجموع هزینه‌های زیر تعیین‌کننده است:

• هزینه خرید و نصب
• هزینه برق سالانه
• هزینه تعمیرات و نگهداری
• هزینه مصرف آب و مواد شیمیایی (برای آب‌خنک)
• هزینه توقف سیستم و ریسک بهره‌برداری
• هزینه تعویض قطعات اصلی در طول عمر

این دقیقاً جایی است که تحلیل مهندسی ارزش پیدا می‌کند و مقاله از حالت توضیحی خارج می‌شود.حتی در برخی پروژه‌های پیشرفته که با رویکرد تحلیل انرژی و بهینه‌سازی طراحی می‌شوند، در مجموعه تخصصی و مهندسی اکسرلند، تصمیم‌گیری فقط بر اساس مشخصات فنی نیست؛ بلکه بر پایه هزینه چرخه عمر انجام می‌شود. یعنی اینکه سیستم در طول سال‌های بهره‌برداری، در مجموع چه هزینه‌ای ایجاد می‌کند و چه بازدهی واقعی دارد.

مقایسه سرمایه‌گذاری اولیه: چیلر هواخنک ارزان‌تر است، اما همیشه به‌صرفه نیست

در اکثر پروژه‌ها:

• چیلر اسکرو هواخنک قیمت اولیه پایین‌تری دارد.
• چیلر اسکرو آب‌خنک به دلیل نیاز به برج خنک‌کننده، پمپ‌های کندانسور، تجهیزات تصفیه آب و لوله‌کشی اضافه، هزینه اولیه بیشتری دارد.

اما نکته مهم این است که چیلر آب‌خنک معمولاً برق کمتری مصرف می‌کند. پس ممکن است اختلاف قیمت اولیه در مدت کوتاهی از طریق کاهش هزینه انرژی جبران شود.

جدول مقایسه هزینه‌های اولیه نصب (نگاه پروژه‌ای)

جمع‌بندی این جدول واضح است: هواخنک برای اجرای سریع و کم‌هزینه مناسب‌تر است، اما آب‌خنک زیرساخت بیشتری می‌خواهد.

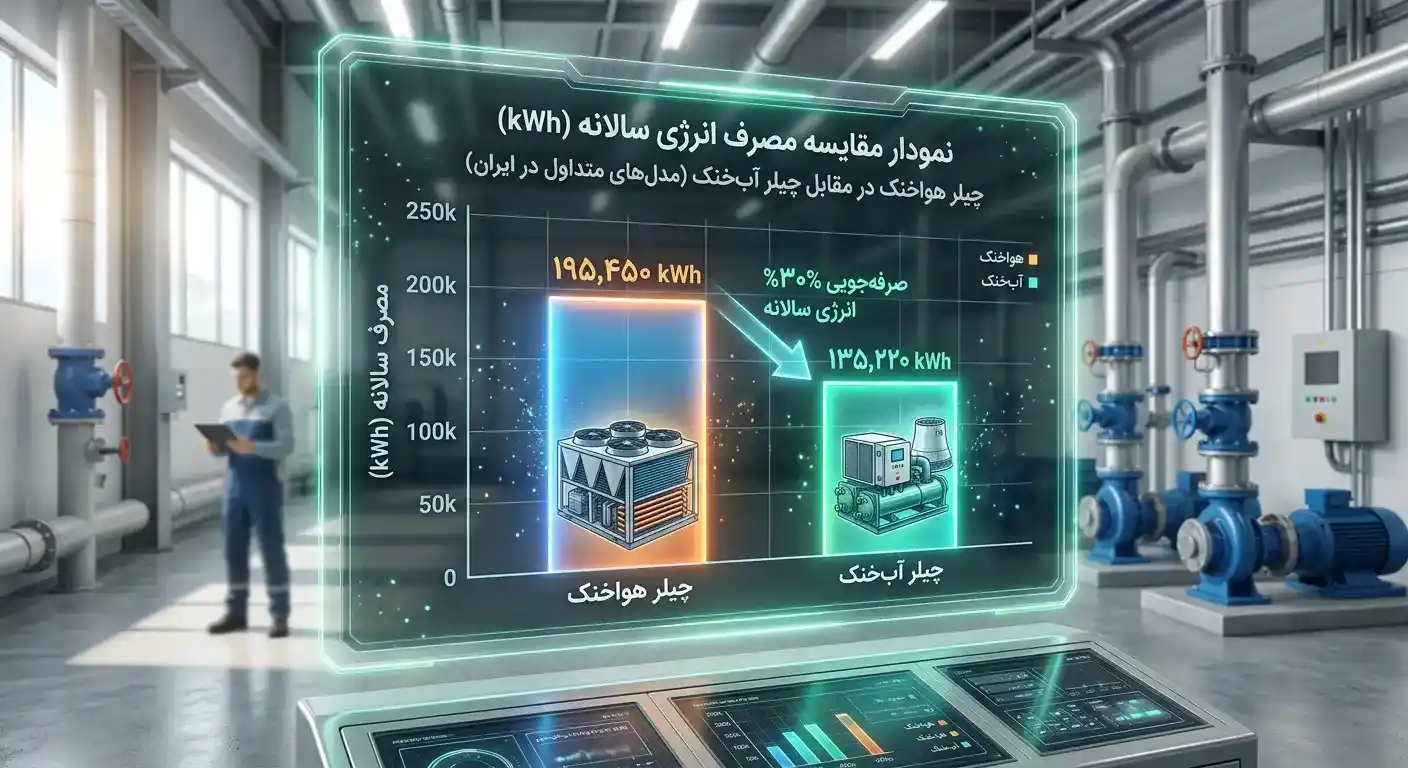

مقایسه مصرف برق سالانه؛ نقطه‌ای که تفاوت واقعی آشکار می‌شود

چیلرها معمولاً چندین ماه در سال و روزانه ساعت‌های زیادی کار می‌کنند. بنابراین اختلاف راندمان، مستقیماً تبدیل به اختلاف هزینه برق می‌شود.

برای همین، مقایسه اقتصادی چیلرها باید با «مصرف انرژی سالانه» انجام شود، نه با مصرف لحظه‌ای.

فرمول محاسبه مصرف برق سالانه چیلر

مصرف برق سالانه چیلر

E_year = W_avg × H_year

• E_year : مصرف انرژی سالانه (kWh)
• W_avg : توان متوسط مصرفی چیلر در طول بهره‌برداری (kW)
• H_year : ساعات کارکرد سالانه (h)

اما چون چیلر در طول سال همیشه فول‌لود نیست، باید توان متوسط را از روی بار جزئی و IPLV تخمین زد.

فرمول محاسبه توان متوسط از روی راندمان IPLV

 توان متوسط چیلر بر اساس IPLV

W_avg = Q_avg / IPLV

• W_avg : توان متوسط (kW)
• Q_avg : بار متوسط واقعی (kW)
• IPLV : راندمان میانگین بار جزئی

بیشتر بخوانید: اواپراتور خشک چیلر هواخنک: راهکار بهداشتی و بدون آلودگی برای عملکرد ایمن و بهینه سیستم های تبرید

فرمول محاسبه هزینه برق سالانه چیلر

هزینه برق سالانه چیلر

Cost_electricity = E_year × Tariff

• Cost_electricity : هزینه برق سالانه
• E_year : مصرف برق سالانه (kWh)
• Tariff : تعرفه برق (ریال یا تومان بر kWh)

این فرمول ساده است، اما اگر عددگذاری شود، دقیق‌ترین ابزار قانع کردن کارفرما خواهد بود.

مثال واقعی برای مقایسه اقتصادی (سناریوی مهندسی)

فرض کنیم پروژه‌ای دارای بار سرمایشی متوسط 800 kW است و چیلر سالانه 3000 ساعت کار می‌کند.

حالت اول: چیلر اسکرو هواخنک

• IPLV ≈ 3.6

حالت دوم: چیلر اسکرو آب‌خنک

• IPLV ≈ 6.2

حال محاسبه می‌کنیم:

 توان متوسط مصرفی در سناریوی مقایسه

W_avg = Q_avg / IPLV

• هواخنک: W_avg = 800 / 3.6 = 222 kW
• آب‌خنک: W_avg = 800 / 6.2 = 129 kW

مصرف برق سالانه:

• هواخنک: 222 × 3000 = 666,000 kWh
• آب‌خنک: 129 × 3000 = 387,000 kWh

اختلاف مصرف سالانه:
279,000 kWh در سال

این عدد یعنی در یک پروژه متوسط، آب‌خنک می‌تواند مصرف برق را ده‌ها درصد کاهش دهد و در چند سال هزینه اولیه را جبران کند.

نمودار مقایسه مصرف انرژی سالانه هواخنک و آب خنک

مصرف آب در چیلر آب‌خنک؛ هزینه پنهان اما تعیین‌کننده

چیلر آب‌خنک به طور مستقیم آب مصرف نمی‌کند، اما برج خنک‌کننده با تبخیر آب، مصرف واقعی ایجاد می‌کند.

سه بخش مصرف آب برج عبارتند از:

• تبخیر (Evaporation Loss)
• بلودان (Blowdown)
• دریفت (Drift)

اگر پروژه در شهرهایی با بحران آب اجرا شود، این بخش ممکن است از نظر قانونی یا اجرایی چالش ایجاد کند.

فرمول تخمین آب تبخیر شده در برج خنک‌کننده

 میزان آب تبخیر شده در برج خنک کننده

Evaporation (m³/h) ≈ 0.0018 × Circulation (m³/h) × ΔT

• Circulation : دبی گردش آب برج
• ΔT : اختلاف دمای آب رفت و برگشت برج (°C)

این فرمول تخمینی است اما برای بررسی اولیه بسیار کاربردی است.

هزینه نگهداری و تعمیرات؛ نقطه ضعف اصلی سیستم آب‌خنک

چیلر آب‌خنک اگرچه راندمان بالاتری دارد، اما هزینه نگهداری آن معمولاً بیشتر است، زیرا موارد زیر باید کنترل شوند:

• سختی آب و رسوب‌گذاری
• خوردگی لوله‌ها و تیوب‌های کندانسور
• رشد جلبک و باکتری در برج
• کنترل TDS و Blowdown
• سرویس برج خنک‌کننده و فن‌های آن
• سرویس پمپ‌های مدار کندانسور

در مقابل، چیلر هواخنک عمدتاً نیازمند:

• شستشوی کویل کندانسور
• سرویس فن‌ها و موتور فن
• بررسی فشار مبرد و کنترل نشتی

پس نگهداری هواخنک معمولاً ساده‌تر و کم‌هزینه‌تر است.

جدول مقایسه هزینه نگهداری چیلر هواخنک و آب‌خنک

اثر رسوب کندانسور بر عملکرد چیلر آب‌خنک؛ دشمن خاموش راندمان

در چیلرهای آب‌خنک، یکی از مهم‌ترین عوامل افت راندمان، رسوب‌گذاری در کندانسور است. حتی لایه نازکی از رسوب می‌تواند انتقال حرارت را کاهش دهد و باعث افزایش دمای کندانس شود.

افزایش دمای کندانس یعنی:

• افزایش فشار کاری کمپرسور
• افزایش مصرف برق
• کاهش ظرفیت واقعی
• افزایش احتمال آلارم High Pressure

در پروژه‌هایی که سیستم تصفیه آب درست اجرا نمی‌شود، راندمان چیلر آب‌خنک ممکن است بعد از 1 تا 2 سال به شکل محسوس افت کند و عملاً مزیت مصرف انرژی آن از بین برود.

فرمول اثر افزایش دمای کندانس بر توان کمپرسور (دیدگاه ساده مهندسی)

در بسیاری از پروژه‌ها، یک قانون تجربی مطرح است:

 افزایش مصرف برق به ازای افزایش دمای کندانس

Power_increase(%) ≈ 2% تا 4% × ΔT_condensing

یعنی اگر دمای کندانسور فقط 5 درجه بالاتر رود:

• مصرف برق ممکن است 10% تا 20% افزایش یابد

این عدد بسیار بزرگ است و دلیل اصلی حساسیت چیلر آب‌خنک به رسوب محسوب می‌شود.

بیشتر بخوانید: انتخاب چیلر مناسب بدون افزایش هزینه | راهنمای فنی ظرفیت سنجی و بهینه سازی خرید

مقایسه ریسک بهره برداری و توقف سیستم (Reliability)

برای کارفرماها، همیشه یک سوال مهم مطرح است:
کدام سیستم پایدارتر است و کمتر از سرویس خارج می‌شود؟

• چیلر هواخنک قطعات جانبی کمتری دارد، بنابراین ریسک خرابی تجهیزات جانبی کمتر است.
• چیلر آب‌خنک به برج، پمپ، لوله‌کشی و کنترل کیفیت آب وابسته است و خرابی هر کدام می‌تواند سیستم را متوقف کند.

اما در پروژه‌های بزرگ، چیلر آب‌خنک معمولاً با طراحی درست و نگهداری حرفه‌ای، پایداری بسیار بالایی دارد و حتی از نظر عمر کمپرسور بهتر عمل می‌کند، چون فشار کندانس پایین‌تر است.

جدول مقایسه عمر مفید و استهلاک در هواخنک و آب‌خنک

تحلیل دوره بازگشت سرمایه (Payback Period) برای انتخاب اقتصادی

اگر چیلر آب‌خنک در مقایسه با هواخنک هزینه اولیه بیشتری داشته باشد، تصمیم‌گیری مهندسی فقط با مقایسه قیمت تمام نمی‌شود؛ بلکه باید بررسی شود چند سال طول می‌کشد تا این اختلاف هزینه از طریق کاهش مصرف برق جبران شود.

این همان مفهوم دوره بازگشت سرمایه (Payback Period) است که در انتخاب سیستم‌های سرمایشی نقش کلیدی دارد. در بسیاری از پروژه‌ها، چیلر آب‌خنک به دلیل راندمان بالاتر در طول سال، هزینه برق کمتری دارد و همین موضوع می‌تواند در بلندمدت اختلاف قیمت اولیه را جبران کند.

در این تحلیل، نقش اجزای انتقال حرارت نیز مهم است. به‌عنوان مثال، کیفیت و طراحی مبدل حرارتی چیلر (اواپراتور و کندانسور) تأثیر مستقیم بر راندمان کلی سیستم دارد؛ چون هرچه انتقال حرارت مؤثرتر باشد، فشار کاری کمپرسور کمتر شده و مصرف انرژی کاهش پیدا می‌کند. این موضوع می‌تواند دوره بازگشت سرمایه را کوتاه‌تر یا طولانی‌تر کند.

در نتیجه، انتخاب اقتصادی واقعی زمانی شکل می‌گیرد که هم هزینه اولیه و هم عملکرد حرارتی و مصرف انرژی در طول عمر سیستم به‌صورت همزمان بررسی شوند.

فرمول دوره بازگشت سرمایه چیلر آب‌خنک نسبت به هواخنک

 دوره بازگشت سرمایه (Payback Period)

Payback (years) = Extra_Initial_Cost / Annual_Saving

• Extra_Initial_Cost : اختلاف هزینه سرمایه‌گذاری اولیه آب‌خنک نسبت به هواخنک
• Annual_Saving : صرفه‌جویی سالانه در هزینه برق و انرژی

مثال محاسبه دوره بازگشت سرمایه (واقعی و قابل ارائه به کارفرما)

فرض کنیم:

• اختلاف هزینه اولیه آب‌خنک نسبت به هواخنک: 6 میلیارد تومان
• صرفه‌جویی برق سالانه: 1.8 میلیارد تومان

پس:

 نمونه محاسبه Payback

Payback = 6 / 1.8 = 3.33 years

یعنی حدود 3.3 سال بعد، چیلر آب‌خنک هزینه اضافی خود را جبران می‌کند و بعد از آن پروژه وارد سود واقعی می‌شود.

این محاسبه برای کارفرما بسیار قانع‌کننده است.

انتخاب مهندسی: چه زمانی هواخنک انتخاب منطقی‌تری است؟

چیلر اسکرو هواخنک در شرایط زیر انتخاب بسیار خوبی است:

• پروژه‌هایی با محدودیت آب
• مناطق دارای ممنوعیت مصرف آب صنعتی
• ساختمان‌هایی با ظرفیت متوسط
• پروژه‌هایی که نگهداری حرفه‌ای ندارند
• کارفرمایی که می‌خواهد سیستم ساده و کم‌ریسک داشته باشد
• پروژه‌هایی که امکان نصب برج خنک‌کننده وجود ندارد

انتخاب مهندسی: چه زمانی آب خنک بهترین گزینه است؟

چیلر اسکرو آب‌خنک در شرایط زیر معمولاً بهترین انتخاب است:

• پروژه‌های بزرگ با ساعات کارکرد بالا (24/7)
• بیمارستان‌ها و دیتا سنترها
• صنایع با بار سرمایشی ثابت
• شهرهایی با Wet Bulb مناسب
• پروژه‌هایی که هزینه برق سهم بزرگی از هزینه بهره‌برداری است
• کارفرمایانی که تیم نگهداری حرفه‌ای دارند

جدول تصمیم گیری نهایی برای مهندس مشاور و کارفرما

سوالات متداول تحلیل محدوده ظرفیت و مقایسه عملکرد چیلرهای تراکمی اسکرو هواخنک و آب خنک
