چیلر تراکمی اسکرو هواخنک و آب خنک: تحلیل ترمودینامیکی عملکرد، بهینه سازی طراحی و ارزیابی اقتصادی چرخه عمر در صنایع پتروشیمی و کاربردهای صنعتی

این اثرات در مینی چیلرهای مسکونی نیز دیده می‌شود، جایی که به‌دلیل استفاده غالب از سیستم‌های هواخنک، عملکرد دستگاه به‌طور مستقیم تحت تأثیر دمای محیط و شرایط فصلی قرار می‌گیرد.

چرا تحلیل ترمودینامیکی در چیلر اسکرو حیاتی است؟

در طراحی و انتخاب چیلر تراکمی اسکرو، بسیاری از تصمیم‌ها فقط بر اساس کاتالوگ سازنده یا ظرفیت نامی گرفته می‌شود، در حالی که در پروژه‌های واقعی پتروشیمی، آنچه تعیین‌کننده است «رفتار ترمودینامیکی سیستم در شرایط واقعی بهره‌برداری» است.در تجربه پروژه‌های صنعتی، بارها مشاهده شده که یک چیلر با COP عالی در دیتاشیت، در عمل به دلیل شرایط کندانسینگ، کیفیت آب یا بار جزئی، راندمان بسیار پایین‌تری ارائه می‌دهد. به همین دلیل تحلیل ترمودینامیکی، پایه تصمیم‌گیری مهندسی دقیق محسوب می‌شود.این موضوع در چیلرهای تراکمی هواخنک اسکرو اهمیت بیشتری پیدا می‌کند، زیرا تغییرات دمای محیط به‌طور مستقیم بر شرایط کندانسینگ و در نتیجه رفتار واقعی سیکل تبرید تأثیر می‌گذارد.

سیکل تبرید تراکمی در چیلر اسکرو (تحلیل واقعی انرژی)

سیکل تبرید شامل چهار فرآیند اصلی است:

1. فشرده‌سازی (Compression)
2. تقطیر (Condensation)
3. انبساط (Expansion)
4. تبخیر (Evaporation)

در چیلر اسکرو، کمپرسور نقش قلب سیستم را دارد و بیشترین سهم مصرف انرژی مربوط به آن است.در چیلرهای تراکمی آب خنک اسکرو، به‌دلیل دمای پایین‌تر کندانسور و فشار کاری کمتر، فرآیند فشرده‌سازی در شرایط بهینه‌تری انجام شده و سهم مصرف انرژی کمپرسور در سیکل به شکل محسوسی کاهش می‌یابد.

تحلیل انرژی کمپرسور در چیلر اسکرو

توان کمپرسور رابطه مستقیم با اختلاف فشار بین اواپراتور و کندانسور دارد. هرچه این اختلاف بیشتر شود، انرژی مصرفی افزایش می‌یابد.

توان کمپرسور

Wcompressor = m × (h2 - h1)

• m: دبی جرمی مبرد
• h2: آنتالپی خروجی کمپرسور
• h1: آنتالپی ورودی کمپرسور

در پروژه‌های واقعی، افزایش دمای کندانسور حتی به میزان 2 تا 3 درجه می‌تواند مصرف انرژی را به‌طور محسوس افزایش دهد.

ضریب عملکرد (COP) در شرایط واقعی بهره برداری

COP مهم‌ترین شاخص راندمان چیلر است، اما نکته مهم این است که COP واقعی با COP نامی متفاوت است.

 ضریب عملکرد چیلر

COP = Qcooling / Wcompressor

در شرایط واقعی:

• افزایش دمای محیط → کاهش COP در هواخنک
• افزایش دمای آب برج → کاهش COP در آب‌خنک
• کارکرد در بار جزئی → افت راندمان

تجربه صنعتی:

در یک پروژه پتروشیمی، COP نامی 6.2 بود، اما COP واقعی در تابستان به حدود 4.8 رسید.

تفاوت ترمودینامیکی چیلر هواخنک و آب خنک

چیلر هواخنک

در این سیستم، دفع حرارت از طریق هوا انجام می‌شود، بنابراین دمای کندانسور مستقیماً به دمای محیط وابسته است.

ویژگی ترمودینامیکی:

• فشار کندانسور بالاتر
• نسبت تراکم بیشتر
• مصرف انرژی بالاتر کمپرسور

نتیجه:

راندمان به شدت وابسته به دمای محیط است.

 چیلر آب خنک

در این سیستم، انتقال حرارت ابتدا به آب و سپس به برج خنک‌کننده انجام می‌شود.

ویژگی ترمودینامیکی:

• دمای کندانسور پایین‌تر
• فشار کاری کمتر
• COP بالاتر

نتیجه:

پایداری عملکرد بسیار بهتر در بارهای سنگین صنعتی.در بسیاری از پروژه‌ها این سیستم به صورت پکیج چیلر آب خنک به همراه برج خنک کن مدار باز اجرا می‌شود که امکان دفع مؤثرتر حرارت و کنترل بهتر دمای کندانسور را فراهم می‌کند.

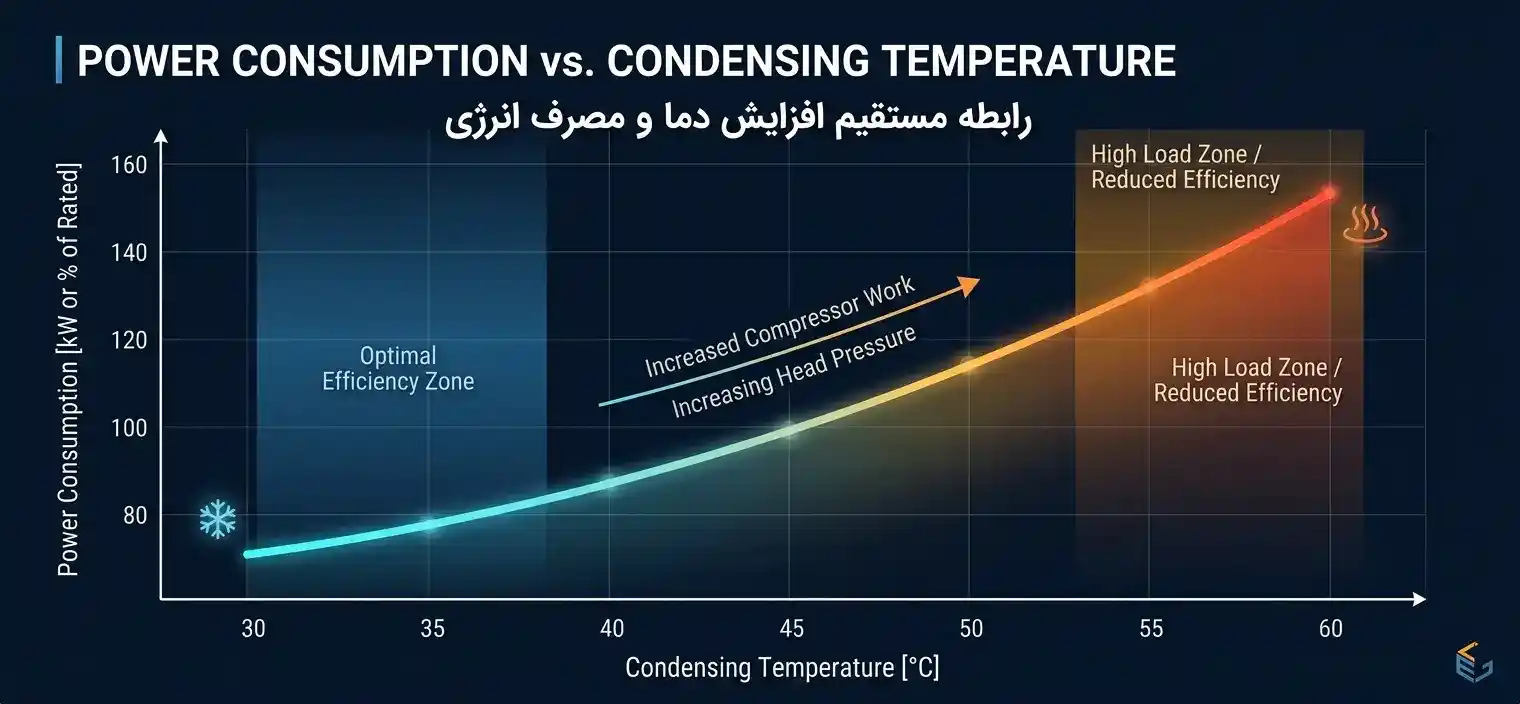

اثر دمای کندانسور بر مصرف انرژی

یکی از مهم‌ترین روابط در عملکرد چیلر اسکرو، ارتباط مستقیم دمای کندانسور و مصرف برق است.

هر افزایش دما در کندانسور باعث افزایش نسبت تراکم می‌شود و کمپرسور انرژی بیشتری مصرف می‌کند.این موضوع در مینی چیلرهای اداری – تجاری نیز بسیار محسوس است، زیرا نوسانات دمای محیط به‌طور مستقیم بر شرایط کندانسینگ اثر گذاشته و در نتیجه مصرف انرژی سیستم در ساعات اوج بار تغییر می‌کند.

تحلیل تجربی:

در پروژه‌های صنعتی مشاهده شده:

• افزایش 1°C در دمای کندانسور → افزایش 2 تا 3٪ مصرف انرژی

رابطه بار جزئی با راندمان چیلر اسکرو

چیلرها در عمل همیشه در بار 100٪ کار نمی‌کنند. بنابراین رفتار در بار جزئی بسیار مهم است.

 نسبت بار جزئی

PLR = Qactual / Qdesign

• PLR کمتر از 1 یعنی کارکرد در بار جزئی

نکته مهم:

در بارهای پایین، بسیاری از چیلرها راندمان افت می‌کنند، اما چیلر اسکرو به دلیل کنترل اسلاید ولو یا VFD عملکرد بهتری دارد.

تحلیل EER در کنار COP

در برخی پروژه‌ها، از شاخص EER نیز استفاده می‌شود:

 بهره انرژی EER

EER = Cooling Capacity (BTU/hr) / Power Input (W)

این شاخص بیشتر در تحلیل‌های مقایسه‌ای کاربرد دارد.

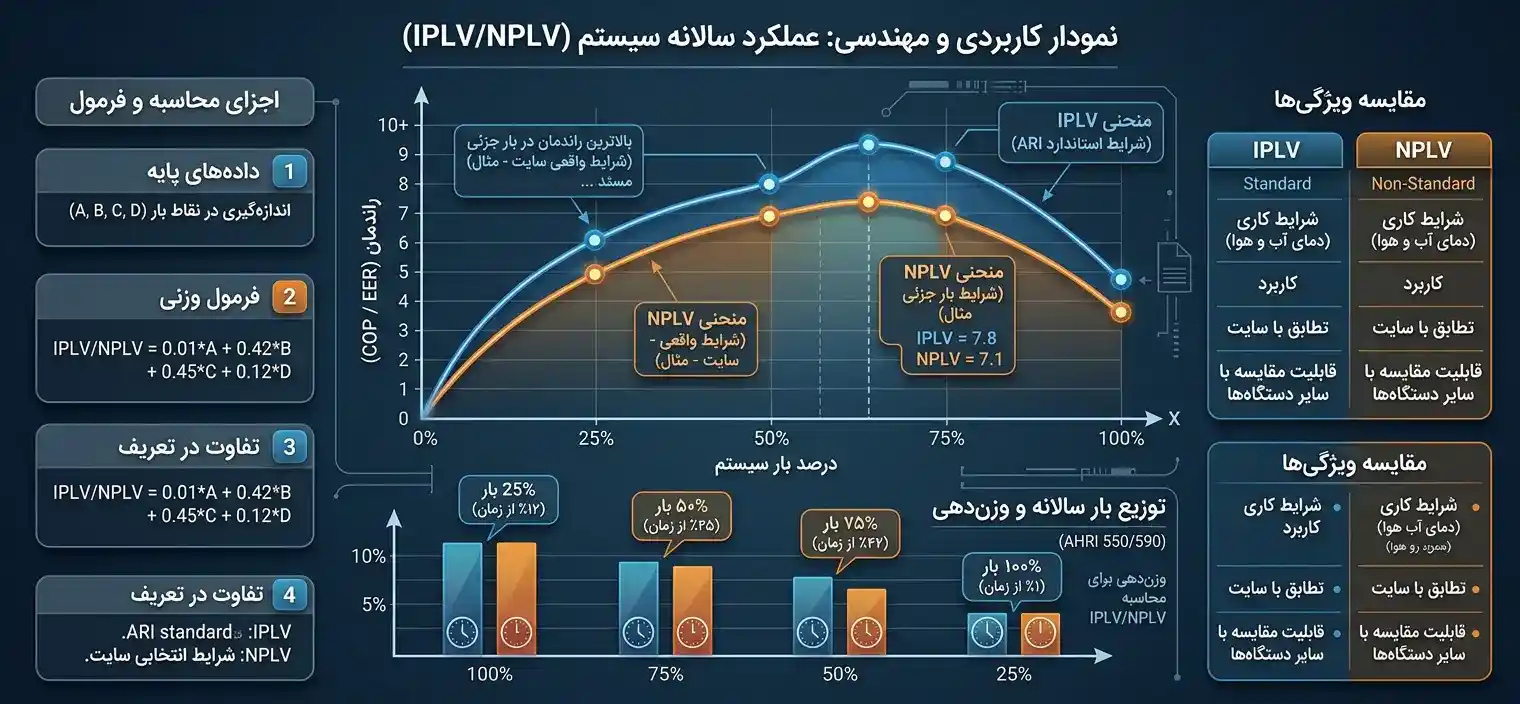

Efficiency Curve (IPLV/NPLV)

تحلیل اکسرژی (Exergy) در چیلر اسکرو

در تحلیل‌های پیشرفته، فقط انرژی کافی نیست؛ بلکه کیفیت انرژی نیز بررسی می‌شود.

Exergy نشان می‌دهد چه مقدار از انرژی واقعاً قابل تبدیل به کار مفید است.

در چیلرها:

• بیشترین اتلاف اگزرژی در کمپرسور رخ می‌دهد
• سپس کندانسور
• سپس شیر انبساط (بیشترین اتلاف غیرقابل برگشت)

تفاوت عملکرد واقعی هواخنک و آب خنک در ترمودینامیک

مثال واقعی صنعتی هواخنک و آب خنک ترمودینامیکی

در یک پروژه پتروشیمی:

• ظرفیت: 2000 TR
• مقایسه دو سیستم هواخنک و آب‌خنک

نتیجه:

• مصرف برق سالانه هواخنک: حدود 18٪ بیشتر
• علت اصلی: دمای بالاتر کندانسور و افت COP

این اختلاف در مقیاس صنعتی، به هزینه‌های بسیار بزرگ تبدیل می‌شود.در ظرفیت‌های پایین‌تر نیز همین منطق برقرار است و حتی در سیستم هایی مانند چیلرهای تراکمی آب خنک اسکرال، پایین‌تر بودن دمای کندانسینگ می‌تواند باعث کاهش محسوس توان مصرفی و بهبود COP در بهره‌برداری واقعی شود.

 سیستم سرمایش یک زنجیره است

در طراحی حرفه‌ای باید چیلر را به‌عنوان یک «سیستم کامل انرژی» دید، نه یک تجهیز مستقل.

اجزای اصلی که روی مصرف انرژی اثر مستقیم دارند:

• کمپرسور چیلر
• پمپ‌های آب سرد
• پمپ‌های کندانسور
• برج خنک‌کننده
• مسیرهای لوله‌کشی
• سیستم کنترل (BMS / PLC)

در تجربه صنعتی، گاهی اصلاح یک پمپ یا کنترل ساده، اثر بیشتری از تعویض چیلر داشته است.

طراحی چندچیلره (Multi Chiller System) در پتروشیمی

یکی از بهترین روش‌های کاهش مصرف انرژی، استفاده از چند چیلر به جای یک چیلر بزرگ است.

مزایای طراحی چندچیلره:

• عملکرد بهتر در بار جزئی
• کاهش استهلاک تجهیزات
• امکان خاموش کردن بخشی از سیستم
• افزایش راندمان سالانه
• افزایش قابلیت اطمینان (Reliability)

تجربه صنعتی:

در یک پروژه پتروشیمی، جایگزینی یک چیلر 2500 TR با دو چیلر 1250 TR باعث کاهش حدود 10 تا 15٪ مصرف انرژی سالانه شد.این منطق در مقیاس کوچک‌تر نیز قابل استفاده است و در برخی پروژه‌های ساختمانی، استفاده از چند مینی چیلر به جای یک دستگاه بزرگ، باعث بهبود عملکرد در بار جزئی و افزایش انعطاف‌پذیری بهره‌برداری می‌شود.

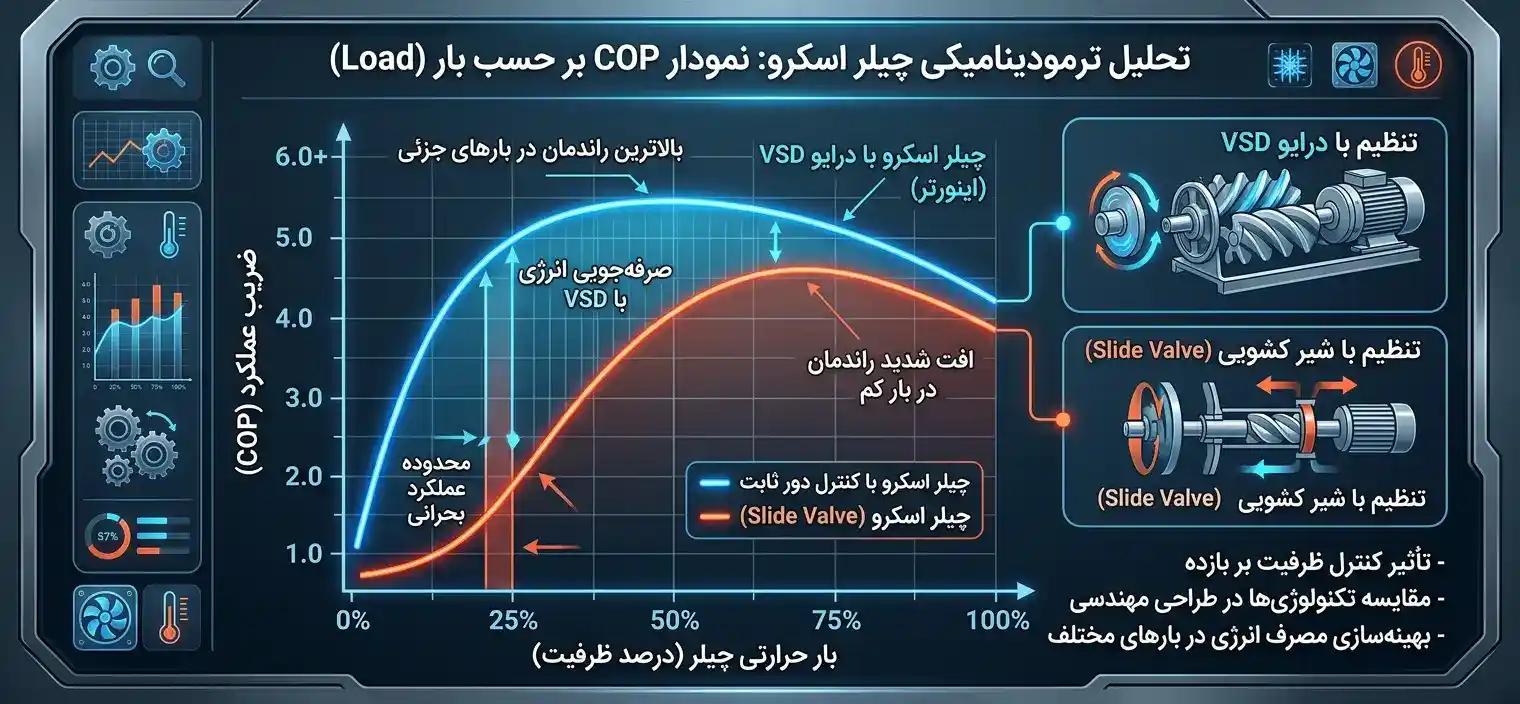

کنترل ظرفیت در چیلر اسکرو (مهم‌ترین عامل پنهان راندمان)

چیلر اسکرو یکی از بهترین کمپرسورها از نظر کنترل ظرفیت است. اما نوع کنترل تأثیر مستقیم روی مصرف انرژی دارد.

روش‌های کنترل ظرفیت:

• Slide Valve Control
• Variable Speed Drive (VSD)
• Step Control (در مدل‌های قدیمی‌تر)

نکته مهندسی مهم:

در بارهای جزئی، استفاده از VFD معمولاً راندمان بهتری نسبت به کنترل مکانیکی دارد.

رابطه کنترل دور و مصرف انرژی

 قانون توان در فن و پمپ

P ∝ N^3

این یعنی:

• کاهش 20٪ دور → کاهش حدود 50٪ توان مصرفی

این رابطه در پمپ‌ها و فن‌ها بسیار حیاتی است.

بیشتر بخوانید: بررسی جامع عملکرد کمپرسور چیلر و روش های کاهش مصرف انرژی در سیستم های سرمایشی صنعتی

طراحی بهینه برج خنک کننده (عامل تعیین‌کننده در چیلر آب‌خنک)

در چیلرهای آب‌خنک، برج خنک‌کننده مستقیماً روی راندمان چیلر اثر دارد.

پارامترهای مهم طراحی:

• Approach برج
• Wet Bulb Temperature
• Flow Rate
• Fan Efficiency

راندمان برج خنک‌کننده

Approach = T خروجی آب - T Wet Bulb

تجربه صنعتی:

کاهش فقط 1.5 درجه در Approach می‌تواند تا 5٪ مصرف برق کل سیستم را کاهش دهد.

طراحی مدار آب سرد (Chilled Water Loop Optimization)

یکی از مهم‌ترین بخش‌های طراحی، شبکه لوله‌کشی آب سرد است.این موضوع در چیلرهای تراکمی هواخنک اسکرو اینورتر اهمیت بیشتری دارد، زیرا با وجود کنترل ظرفیت کمپرسور، اگر افت فشار شبکه بالا باشد بخش قابل توجهی از صرفه‌جویی انرژی توسط مصرف اضافی پمپ‌ها از بین می‌رود.

اشتباهات رایج:

• انتخاب قطر کم لوله‌ها
• طول مسیر غیرضروری
• تعداد زیاد زانویی
• افت فشار بالا در مسیر

نتیجه این اشتباهات:

• افزایش توان پمپ
• افزایش مصرف برق دائمی
• کاهش راندمان کل سیستم

محاسبه توان پمپ در طراحی بهینه

 توان پمپ

Wpump = (ρ × g × Q × H) / η

نکته مهم:

در طراحی بهینه باید هد پمپ حداقل ممکن باشد، نه حداکثر ایمنی.

بیشتر بخوانید: چیلر ترکیبی (Hybrid Chiller) | راهکار مهندسی پایدار برای کاهش مصرف برق در دمای بالا

نقش VFD در پمپ‌ها و فن‌ها (کلید طلایی کاهش مصرف انرژی)

در پروژه‌های مدرن پتروشیمی، VFD دیگر یک گزینه نیست، بلکه یک الزام است.

مزایا:

• کاهش مصرف انرژی در بار جزئی
• کنترل دقیق دما
• کاهش ضربه‌های هیدرولیکی
• افزایش عمر تجهیزات

تجربه واقعی:

در یک واحد صنعتی، فقط نصب VFD روی پمپ‌های کندانسور باعث کاهش حدود 18٪ مصرف برق کل سیستم شد.

کنترل هوشمند (BMS / PLC) در چیلرهای اسکرو

سیستم کنترل هوشمند نقش مغز سیستم را دارد.

قابلیت‌ها:

• کنترل دمای آب سرد
• مدیریت بار بین چند چیلر
• کنترل دور فن برج
• ثبت داده‌های انرژی
• جلوگیری از کارکرد غیرضروری

نکته مهم:

بدون کنترل هوشمند، حتی بهترین طراحی هم بهینه عمل نمی‌کند.

بهینه سازی بار جزئی (Part Load Optimization)

بیشتر زمان کارکرد چیلر در بار 40 تا 80 درصد است.

مشکل اصلی:

بسیاری از سیستم‌ها فقط در بار 100٪ بهینه طراحی شده‌اند.

راهکار:

• استفاده از چند چیلر
• استفاده از VFD
• طراحی صحیح PLR

 نسبت بار جزئی

PLR = Qactual / Qdesign

جدول مقایسه روش‌های کاهش مصرف انرژی

اشتباهات رایج در طراحی سیستم چیلر پتروشیمی

• Oversizing چیلر
• انتخاب پمپ با هد بالا
• نادیده گرفتن بار جزئی
• طراحی ضعیف برج خنک‌کننده
• عدم استفاده از VFD
• نبود مانیتورینگ انرژی

این اشتباهات معمولاً در محاسبات طراحی رخ می‌دهند اما هزینه آن‌ها در مقله بهره‌برداری پرداخت می‌شود. این موارد به‌خصوص در پروژه‌هایی که سیستم به‌صورت پکیج چیلر به همراه برج خنک کن اجرا می‌شود اهمیت بیشتری دارد، زیرا هماهنگی طراحی بین چیلر، برج و پمپ‌ها مستقیماً روی راندمان واقعی و هزینه انرژی اثر می‌گذارد.
