تحلیل عملکرد برج خنک کننده و تاثیر آن بر راندمان چیلر صنعتی

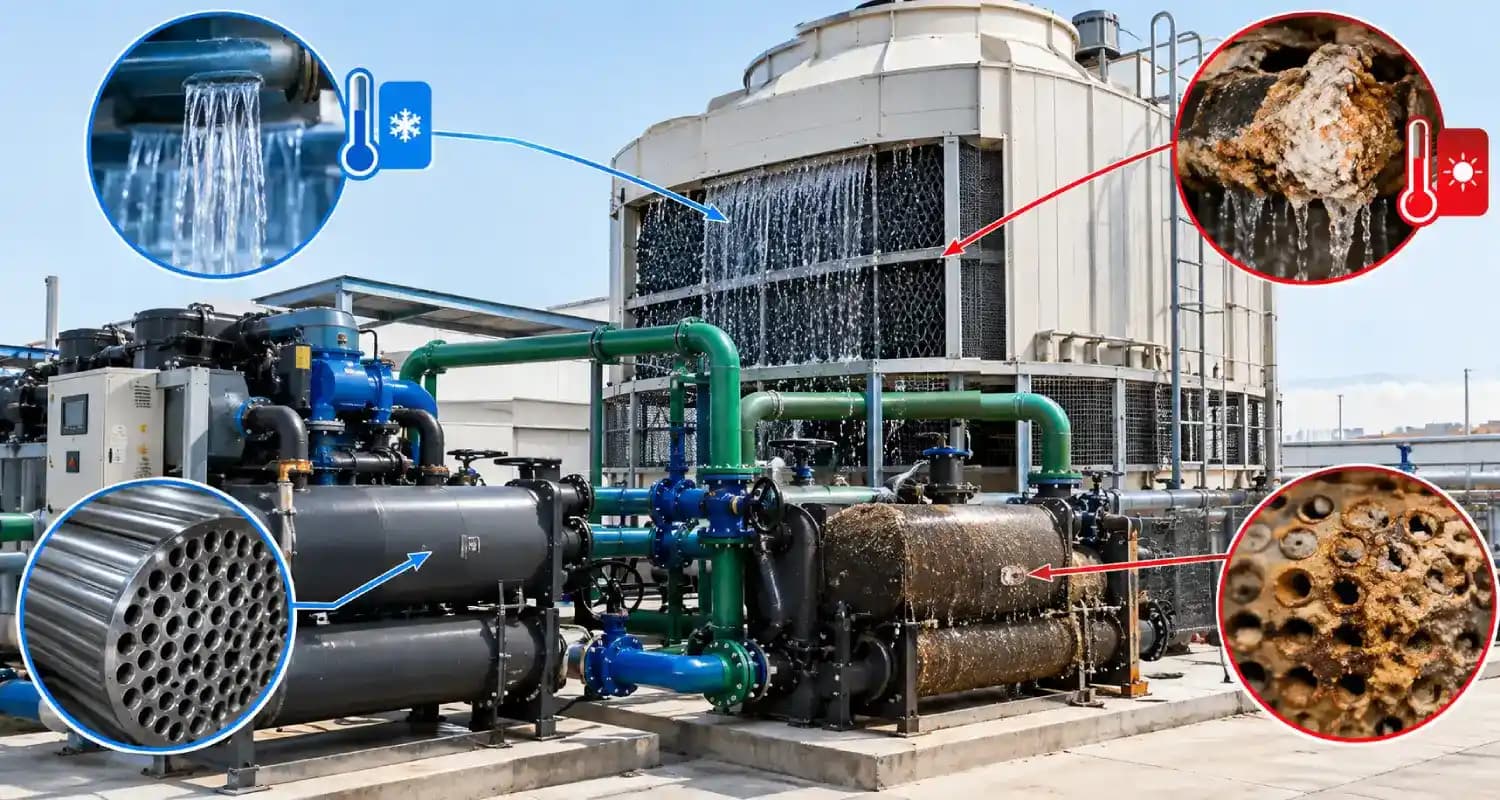

اهمیت برج خنک کننده در سیستم چیلر صنعتی

در هر سیستم چیلر صنعتی، برج خنک کننده نقش کلیدی در بهبود راندمان و کاهش مصرف انرژی دارد. سیستم چیلر شامل کمپرسور، کندانسور، اواپراتور و برج خنک‌کننده است که هر کدام به طور مستقیم یا غیرمستقیم روی بازده کل سیستم سرمایش تأثیر می‌گذارند.
برج خنک‌کننده وظیفه دارد گرمای جذب شده از ساختمان یا فرآیند صنعتی را از کندانسور خارج کند و آن را به محیط منتقل نماید. بنابراین عملکرد برج مستقیماً روی دمای کندانسور و در نتیجه روی COP چیلر (Coefficient of Performance) تأثیر می‌گذارد.

تعریف و انواع برج‌های خنک کننده

برج خنک‌کننده مدار باز (Open Circuit Cooling Tower):
در برج خنک کننده مدار باز، آب گرم مستقیماً با هوا در تماس است و بخشی از آب تبخیر می‌شود تا حرارت از سیستم خارج شود. این نوع برج‌ها رایج‌ترین نوع در صنایع و چیلرهای بزرگ هستند. ویژگی‌ها شامل راندمان بالا، نیاز به کنترل کیفیت آب و مصرف آب بیشتر به دلیل تبخیر است.

برج خنک‌کننده مدار بسته (Closed Circuit Cooling Tower):
در این نوع برج، آب سیستم درون لوله‌ها جریان دارد و با هوا تماس مستقیم ندارد. حرارت از طریق یک سطح حرارتی منتقل می‌شود. ویژگی‌ها شامل مصرف آب کمتر، کاهش رسوب و خوردگی و مناسب برای مناطق با محدودیت آب است.

برج خنک‌کننده هیبریدی (Hybrid Cooling Tower):
ترکیبی از مدار باز و بسته است که برای کاهش مصرف آب و افزایش راندمان طراحی شده است. در این نوع برج، در برخی شرایط از تبخیر مستقیم استفاده می‌شود و در شرایط دیگر از تبادل غیرمستقیم حرارت بهره می‌برد.

نقش برج خنک کننده در راندمان چیلر

راندمان چیلر صنعتی به COP (Coefficient of Performance) بستگی دارد که نسبت انرژی سرمایشی تولیدی به انرژی مصرفی کمپرسور را نشان می‌دهد.

• تاثیر دمای کندانسور: دمای خروجی برج خنک‌کننده مستقیماً روی دمای کندانسور تأثیر می‌گذارد. اگر دمای آب برج بالاتر از حد استاندارد باشد، کمپرسور برای رسیدن به دمای مطلوب فشار بیشتری تولید می‌کند و مصرف انرژی افزایش می‌یابد.

• اهمیت دمای مرطوب و خشک هوا:

  • دمای مرطوب (Wet Bulb Temperature): تاثیر مستقیم روی بازده تبخیر دارد.

  • دمای خشک (Dry Bulb Temperature): تاثیر روی راندمان حرارتی غیرمستقیم دارد.

• تاثیر جریان آب و هوا: افزایش جریان آب یا هوا در برج باعث کاهش دمای خروجی آب می‌شود، اما اگر بیش از حد باشد، انرژی پمپ و فن افزایش یافته و راندمان سیستم کاهش می‌یابد. بنابراین، بهینه‌سازی جریان‌ها یک عامل کلیدی در صرفه‌جویی انرژی است.

مفاهیم پایه انتقال حرارت در برج خنک کننده

مکانیزم انتقال حرارت: برج خنک کننده با دو مکانیزم اصلی حرارت را دفع می‌کند:

1. انتقال حرارت همرفت (Convective Heat Transfer): حرارت از آب به هوا منتقل می‌شود.

2. تبخیر (Evaporative Cooling): بخشی از آب تبخیر می‌شود و باعث کاهش دمای باقی‌مانده آب می‌گردد.

این دو مکانیزم ترکیبی باعث می‌شود دمای خروجی آب به نزدیکی دمای مرطوب هوا برسد.

برای مینی چیلرهای مسکونی، تنظیم جریان آب و هوا با کنترل دور متغیر، مهم‌ترین عامل برای بهینه‌سازی COP است.

رابطه عملکرد برج و COP چیلر:

• دمای پایین‌تر آب خروجی → فشار کندانسور کمتر → مصرف برق کمپرسور کمتر → COP بالاتر.

• دمای بالاتر آب خروجی → فشار کندانسور بیشتر → مصرف انرژی افزایش → COP کاهش.

نکات عملیاتی برای بهبود راندمان

تحلیل پارامترهای عملیاتی و فرمول‌های محاسباتی

پارامترهای کلیدی برج خنک کننده و تاثیر آن‌ها بر COP چیلر

عملکرد برج خنک کننده به چند پارامتر اصلی بستگی دارد که به طور مستقیم روی راندمان چیلر اثر می‌گذارند:

• دمای ورودی آب به برج (Water Inlet Temperature): دمای آب برگشتی از کندانسور. هر چه دمای ورودی بالاتر باشد، برج باید انرژی بیشتری مصرف کند تا آب را خنک کند.

• دمای خروجی آب از برج (Water Outlet Temperature): دمای آب پس از تبادل حرارت در برج. کاهش این دما باعث کاهش فشار کندانسور و افزایش COP می‌شود.

• جریان آب (Water Flow Rate): حجم آب عبوری در برج. جریان زیاد باعث کاهش دمای خروجی می‌شود اما مصرف انرژی پمپ افزایش می‌یابد.

• جریان هوا (Air Flow Rate): میزان هوای عبوری از برج. افزایش آن باعث افزایش تبادل حرارت می‌شود ولی انرژی فن مصرفی بیشتر می‌شود.

• دمای مرطوب محیط (Wet Bulb Temperature): دمای مرطوب هوا تعیین‌کننده حداقل دمای خروجی آب است.

فرمول محاسبه بازده واقعی برج خنک کننده

فرمول بازده برج خنک‌کننده به صورت زیر است:

نام فرمول: Cooling Tower Efficiency (η)
فرمول:

η = (T_hot_in - T_cold_out) / (T_hot_in - T_wb) * 100

توضیح:

• T_hot_in: دمای آب ورودی به برج (°C)

• T_cold_out: دمای آب خروجی از برج (°C)

• T_wb: دمای مرطوب محیط (°C)

• η: راندمان برج به درصد

این فرمول نشان می‌دهد که هر چه دمای خروجی آب به دمای مرطوب محیط نزدیک‌تر باشد، راندمان برج بالاتر است. برای مینی چیلرهای کم‌صدا، عملکرد بهینه برج خنک‌کننده اهمیت ویژه‌ای دارد تا فشار کندانسور کاهش یافته و COP سیستم افزایش یابد، بدون آنکه صدای فن یا پمپ زیاد شود.

فرمول محاسبه COP چیلر با توجه به دمای کندانسور

دمای کندانسور تاثیر مستقیم روی COP دارد. رابطه تقریبی به صورت زیر است:

نام فرمول: Chiller COP
فرمول:

COP = Q_c / W_c

توضیح:

• Q_c: ظرفیت سرمایشی تولید شده (kW)

• W_c: توان مصرفی کمپرسور (kW)

رابطه بین دمای کندانسور و توان کمپرسور:

• هر چه دمای کندانسور بالاتر باشد → فشار کندانسور بیشتر → توان کمپرسور افزایش → COP کاهش

فرمول محاسبه انتقال حرارت در برج

برای محاسبه مقدار گرمای منتقل شده از آب به هوا:

نام فرمول: Heat Transfer (Q)
فرمول:

Q = m_w * C_p * (T_hot_in - T_cold_out)

توضیح:

• m_w: دبی جریان آب (kg/s)

• C_p: ظرفیت حرارتی آب (kJ/kg·°C)

• T_hot_in: دمای ورودی آب (°C)

• T_cold_out: دمای خروجی آب (°C)

• Q: میزان حرارت دفع شده (kW)

این فرمول کمک می‌کند تا مهندس بتواند عملکرد برج و میزان دفع حرارت آن را دقیق محاسبه کند.

بیشتر بخوانید: میزان نویز کمپرسور چیلر تراکمی صنعتی و روش‌های کاهش صدا در سیستم‌های سرمایشی

فرمول دبی هوای عبوری از برج

برای برج‌های مدار باز و مدار بسته، دبی هوا با استفاده از فرمول تقریبی:

نام فرمول: Air Flow Rate (m_a)
فرمول:

m_a = Q / (ρ_air * C_p_air * ΔT_air)

توضیح:

• Q: میزان حرارت دفع شده توسط برج (kW)

• ρ_air: چگالی هوا (kg/m³)

• C_p_air: ظرفیت حرارتی هوا (kJ/kg·°C)

• ΔT_air: اختلاف دمای هوا بین ورودی و خروجی برج (°C)

این محاسبه کمک می‌کند جریان هوای مورد نیاز برای رسیدن به دمای خروجی مطلوب آب مشخص شود.

بیشتر بخوانید: چیلر تراکمی چیست؟ راهنمای جامع انتخاب، عملکرد، اجزا و کاربردها (مرجع صنعتی ۱۴۰۳)

بهینه سازی عملیاتی برج خنک کننده

1. کنترل جریان آب: افزایش جریان آب باعث کاهش دمای خروجی می‌شود، اما بیش از حد جریان → افزایش مصرف پمپ → کاهش راندمان سیستم.

2. کنترل جریان هوا: افزایش سرعت فن → تبادل حرارت بیشتر، اما انرژی مصرفی فن افزایش می‌یابد.

3. بهینه‌سازی دمای خروجی آب: با تنظیم جریان آب و هوا و رعایت حداقل دمای مرطوب محیط، می‌توان کمترین مصرف انرژی و بیشترین COP را برای چیلر تراکمی آب خنک اینورتر به دست آورد.

4. استفاده از کنترل اتوماتیک: نصب سنسورها و سیستم کنترل دما برای تنظیم خودکار جریان آب و هوا، صرفه‌جویی انرژی و افزایش عمر تجهیزات را تضمین می‌کند.

تحلیل عملکرد برج خنک کننده با نمودارها و جداول

برای درک بهتر تاثیر پارامترهای عملیاتی برج خنک‌کننده بر راندمان چیلر صنعتی، استفاده از نمودارها و جداول مقایسه‌ای ضروری است. این ابزارها کمک می‌کنند تا مهندس یا کارفرما بتواند به تصویر واضحی از عملکرد سیستم برسد و تصمیمات بهینه بگیرد.

مقایسه انواع برج خنک کننده و پارامترهای کلیدی

تحلیل جدول:

• برج مدار باز بیشترین بازده حرارتی را دارد ولی مصرف آب بیشتری دارد.

• برج مدار بسته و هیبریدی برای مناطق با محدودیت آب مناسب‌تر هستند.

• انتخاب نوع برج با توجه به دمای مرطوب محیط و جریان آب و هوا اهمیت زیادی دارد.

 تاثیر دمای خروجی برج روی COP چیلر

بیشتر بخوانید: تحلیل ترمودینامیکی و طراحی کندانسور هوایی در سیستم‌های تبرید و چیلر

 تاثیر جریان هوا روی راندمان برج

رابطه جریان آب و دمای خروجی برج

تحلیل جدول:

• افزایش جریان آب → کاهش دمای خروجی → افزایش COP.

• جریان زیاد بیش از حد → مصرف پمپ بالا → بهینه‌سازی لازم است.

رابطه دمای مرطوب محیط با دمای خروجی آب برج

تحلیل نمودار:

• حداقل دمای خروجی آب برج تقریباً برابر با دمای مرطوب محیط است.

• برای بهینه‌سازی COP چیلر، دمای خروجی آب نباید خیلی بالاتر از دمای مرطوب باشد.

نکات عملیاتی بر اساس نمودارها و جداول

• بهینه‌سازی جریان آب و هوا
  • استفاده از جداول و نمودارها برای تعیین نقاط بهینه جریان آب و هوا در برج → فشار کندانسور مناسب برای کمپرسور اسکرال → COP بالاتر.
• کنترل دمای خروجی آب
  • تنظیم دما نزدیک به دمای مرطوب محیط → کاهش فشار کندانسور اسکرال → مصرف برق کمتر کمپرسور → افزایش COP چیلر.
• انتخاب نوع برج مناسب با شرایط محیطی
  • مشاهده بازده‌ها و مصرف انرژی → تصمیم مهندسی درست برای چیلر تراکمی آب خنک اسکرو و عملکرد بهینه کندانسور.
• استفاده از داده‌های تحلیلی
  • جمع‌آوری داده‌های واقعی از برج، دمای آب و فشار کندانسور → ایجاد نمودار و جدول برای پایش عملکرد و بهینه‌سازی COP چیلر اسکرال.

 نکات کلیدی راندمان چیلر صنعتی (COP)

عملکرد برج خنک‌کننده به طور مستقیم روی راندمان چیلر صنعتی (COP) و مصرف انرژی کل سیستم تأثیر دارد. از فازهای قبل مشخص شد که:

• تاثیر برج خنک‌کننده: عملکرد برج به طور مستقیم روی COP و مصرف انرژی کل سیستم تأثیر می‌گذارد. دمای خروجی آب، جریان آب و هوا و دمای مرطوب محیط مهم‌ترین پارامترها هستند.
• انتخاب نوع برج مناسب: مدار باز، مدار بسته یا هیبرید باید متناسب با شرایط محیطی و مصرف آب انتخاب شود تا راندمان سیستم بهینه شود.
• بهینه‌سازی جریان‌ها و دما: تنظیم دقیق جریان آب و هوا و پایش دمای خروجی، کلید افزایش راندمان و کاهش هزینه انرژی در مینی چیلر اداری است.
• استفاده از کنترل خودکار: نصب سنسورها و سیستم پایش داده‌های واقعی، به حفظ راندمان و افزایش عمر تجهیزات کمک می‌کند.

راهکارهای عملی برای بهینه سازی راندمان

1. نصب سنسورهای دما و جریان و استفاده از سیستم کنترل اتوماتیک.

2. انجام سرویس و نگهداری دوره‌ای برج شامل رسوب‌زدایی و بررسی عملکرد فن‌ها و پمپ‌ها.

3. تنظیم جریان آب و هوا بر اساس داده‌های واقعی و نمودارهای تحلیلی.

4. انتخاب برج با توجه به دمای مرطوب منطقه، مصرف آب و انرژی.

5. استفاده از نمودار و جدول‌های عملکردی برای پایش و بهبود COP و بازده برج.

چیلر تراکمی هوا خنک اسکرال یک سیستم تهویه مطبوع و سرمایشی است که با استفاده از کمپرسور اسکرال و تبادل حرارت با هوای محیط، مبرد را در چرخه تراکمی به گردش درمی‌آورد. این نوع چیلر برای شرایطی که دسترسی به آب محدود است مناسب است و با حذف برج خنک‌کننده، مصرف آب را به صفر می‌رساند.

FAQ سوالات تخصصی برج خنک کننده

1.چگونه دمای خروجی آب برج خنک کننده بر COP چیلر تاثیر می‌گذارد؟

✅ پاسخ:

دمای پایین‌تر آب خروجی باعث کاهش فشار کندانسور و کاهش توان مصرفی کمپرسور می‌شود، بنابراین COP افزایش می‌یابد. برای رسیدن به دمای مطلوب، می‌توان جریان آب و هوا را بهینه کرد. این رابطه با فرمول زیر قابل بررسی است:

نام فرمول: COP چیلر
فرمول:

COP = Q_c / W_c

2.چه نوع برج خنک‌کننده برای مناطق خشک مناسب است؟

✅ پاسخ:
در مناطق خشک، برج مدار بسته یا هیبریدی مناسب‌تر است زیرا مصرف آب کمتری دارند و راندمان قابل قبول را حفظ می‌کنند. همچنین، این برج‌ها رسوب و خوردگی کمتری دارند و نیاز به سرویس کمتر دارند.

3.چگونه جریان آب را برای برج خنک‌کننده بهینه کنیم؟

✅ پاسخ:
جریان آب در پکیج چیلر + برج خنک کننده باید به گونه‌ای تنظیم شود که دمای خروجی آب نزدیک به دمای مرطوب محیط باشد.

• جریان کم → دمای خروجی بالا → فشار کندانسور پکیج چیلر افزایش → کاهش COP چیلر.
• جریان بیش از حد → مصرف انرژی پمپ برج افزایش → راندمان کل سیستم کاهش می‌یابد.

💡 اشاره ریززز: بهینه‌سازی جریان آب باعث فشار مناسب کندانسور و عملکرد بهینه کمپرسور در پکیج چیلر + برج می‌شود.

4.تاثیر جریان هوا روی راندمان برج چیست؟

✅ پاسخ:
افزایش جریان هوا باعث افزایش تبادل حرارت و کاهش دمای خروجی آب می‌شود. اما پس از نقطه بهینه، انرژی مصرفی فن بیشتر شده و راندمان کل سیستم کاهش می‌یابد.

5.چرا دمای مرطوب محیط مهم است؟

✅ پاسخ:
دمای مرطوب حداقل دمای خروجی آب برج را تعیین می‌کند. راندمان برج بیشتر است اگر دمای خروجی آب نزدیک به دمای مرطوب محیط باشد. انتخاب برج و تنظیم جریان‌ها باید با این پارامتر همخوانی داشته باشد.

6.چگونه می‌توان راندمان واقعی برج را محاسبه کرد؟

✅ پاسخ:
راندمان واقعی با فرمول زیر قابل محاسبه است:

نام فرمول: Efficiency برج
فرمول:

η = (T_hot_in - T_cold_out) / (T_hot_in - T_wb) * 100

این فرمول نشان می‌دهد چه درصدی از ظرفیت حرارتی برج عملیاتی است.

7.چه عواملی باعث کاهش راندمان برج می شوند؟

✅ پاسخ:
رسوب روی پره‌ها، خرابی فن یا پمپ، جریان نامناسب آب و هوا، دمای مرطوب بالا و کیفیت پایین آب باعث کاهش راندمان می‌شوند.

8.بهترین روش برای کنترل دمای خروجی آب چیست؟

✅ پاسخ:
استفاده از کنترل خودکار برج با سنسورهای دما و جریان، تنظیم جریان آب و هوا بر اساس بار واقعی و پایش دوره‌ای باعث کنترل دقیق دمای خروجی می‌شود.

9.آیا ارتفاع برج روی عملکرد آن تاثیر دارد؟

✅ پاسخ:
بله، برج بلندتر باعث افزایش مسیر جریان هوا و بهبود انتقال حرارت می‌شود، اما هزینه ساخت و مصرف انرژی فن افزایش می‌یابد. انتخاب ارتفاع بهینه اهمیت دارد.

10.چگونه رسوب آب برج را کاهش دهیم؟

✅ پاسخ:
استفاده از سیستم تصفیه آب، حذف سختی آب، سرویس دوره‌ای و کنترل pH از عوامل کلیدی کاهش رسوب و خوردگی هستند.

11.تاثیر انتخاب نوع چیلر روی برج چیست؟

✅ پاسخ:
چیلرهایی با ظرفیت بالاتر نیاز به برج با جریان آب و هوا بالاتر دارند. انتخاب برج باید بر اساس ظرفیت مینی چیلر تراکمی و دمای مرطوب محیط انجام شود.

12.آیا COP چیلر با تغییر فصل متفاوت است؟

✅ پاسخ:
بله، در تابستان دمای مرطوب بالاتر است → دمای خروجی آب بالاتر → COP کاهش می‌یابد. تنظیم جریان‌ها و استفاده از کنترل اتوماتیک می‌تواند تغییرات فصلی را جبران کند.

13.فرمول محاسبه میزان حرارت دفع شده توسط برج چیست؟

✅ پاسخ:

نام فرمول: Heat Transfer برج
فرمول:

Q = m_w * C_p * (T_hot_in - T_cold_out)

این فرمول کمک می‌کند میزان گرمای دفع شده را محاسبه و با ظرفیت چیلر مقایسه کنیم.

14.چگونه می توان دبی هوای برج را محاسبه کرد؟

✅ پاسخ:

نام فرمول: Air Flow Rate
فرمول:

m_a = Q / (ρ_air * C_p_air * ΔT_air)

با استفاده از این فرمول، جریان هوای مورد نیاز برای رسیدن به دمای خروجی مطلوب مشخص می شود.

15.آیا انتخاب برج مدار باز یا بسته مصرف انرژی را تغییر می دهد؟

✅ پاسخ:
بله، برج مدار باز معمولاً تبادل حرارت بیشتر و COP بهتر دارد اما مصرف آب بیشتر و نیاز به سرویس بالاتر دارد. برج مدار بسته مصرف آب کمتر و انرژی فن کمتر دارد.

16.چگونه جریان آب و هوا را بالانس کنیم؟

✅ پاسخ:
با پایش دمای خروجی و استفاده از نمودارها و جداول عملکرد، جریان‌ها را تنظیم کرده تا راندمان کل سیستم و COP چیلر حداکثر شود.

17.آیا افزایش ظرفیت چیلر باعث نیاز به برج بزرگتر می شود؟

✅ پاسخ:
بله، ظرفیت بیشتر چیلر → جریان آب و هوا بیشتر → برج با سطح تبادل حرارت بزرگ‌تر یا تعداد فن بیشتر نیاز دارد.

18.تاثیر کیفیت آب بر عملکرد برج چیست؟

✅ پاسخ:
کیفیت پایین آب باعث رسوب و خوردگی پره‌ها و لوله‌ها می‌شود و راندمان برج و COP چیلر کاهش می‌یابد. استفاده از سیستم تصفیه آب توصیه می‌شود.

19.چرا کنترل دمای کندانسور مهم است؟

✅ پاسخ:
کنترل دمای کندانسور باعث حفظ فشار مناسب و کاهش توان مصرفی کمپرسور می‌شود، در نتیجه COP چیلر افزایش یافته و مصرف انرژی کاهش می‌یابد.

20.چگونه می توان COP سیستم را افزایش داد؟

✅ پاسخ:

کاهش دمای خروجی آب برج با جریان مناسب

کنترل اتوماتیک جریان آب و هوا

سرویس دوره‌ای و پاک‌سازی پره‌ها

• انتخاب برج و چیلر متناسب با شرایط محیطی
