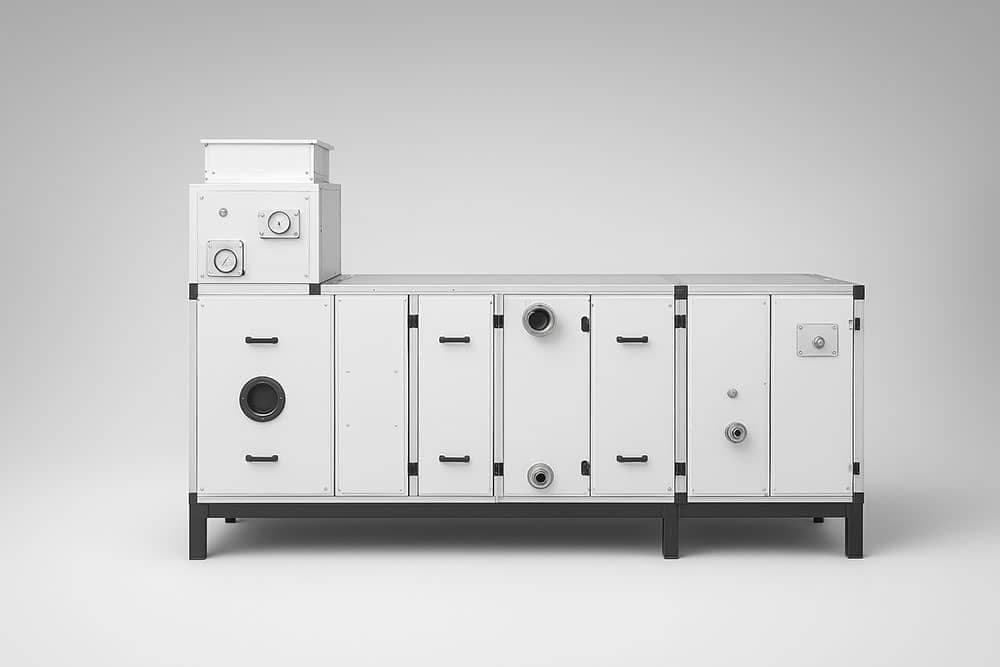

هواساز هیبریدی چیست و چرا انتخابی برتر در پروژه های مدرن است؟

تحول در سیستم های تهویه مطبوع

در دنیای امروز که مصرف انرژی، کیفیت هوای داخلی و بهره‌وری ساختمان‌ها به موضوعی حیاتی تبدیل شده است، سیستم‌های تهویه مطبوع نیز دچار تحول اساسی شده‌اند. یکی از مهم‌ترین نوآوری‌های صنعت HVAC در سال‌های اخیر، ظهور هواساز هیبریدی (Hybrid Air Handling Unit) است؛ سیستمی که با ترکیب چند فناوری مختلف در تأمین سرمایش، گرمایش، کنترل رطوبت و بازیافت انرژی، عملکردی بسیار کارآمدتر نسبت به هواسازهای سنتی ارائه می‌دهد.

در بسیاری از پروژه‌های مدرن مانند بیمارستان‌ها، برج‌های اداری، مراکز تجاری، دیتاسنترها و حتی ساختمان‌های مسکونی لوکس، استفاده از هواساز هیبریدی به یک راهکار هوشمند تبدیل شده است. دلیل این موضوع تنها پیشرفته بودن تکنولوژی نیست، بلکه توانایی این سیستم در کاهش مصرف انرژی، افزایش کیفیت هوای داخلی (IAQ) و انعطاف‌پذیری بالا در شرایط مختلف بهره‌برداری است.

در این مقاله به‌صورت کامل و فنی بررسی می‌کنیم که هواساز هیبریدی چیست، چگونه کار می‌کند، چه اجزایی دارد و چرا در پروژه‌های مدرن به یکی از بهترین گزینه‌های سیستم تهویه تبدیل شده است.

هواساز هیبریدی چیست؟

هواساز هیبریدی نوعی دستگاه تهویه مطبوع است که با ترکیب چند منبع انرژی و چند روش کنترل هوا، فرآیند تأمین هوای مطبوع را بهینه می‌کند. در این سیستم معمولاً از ترکیب فناوری‌های زیر استفاده می‌شود:

• سیستم سرمایش آبی (Chilled Water)
• سیستم سرمایش مستقیم DX
• بازیافت انرژی از هوای خروجی
• کنترل هوشمند دما و رطوبت
• سیستم فیلتراسیون چندمرحله‌ای

به بیان ساده، هواساز هیبریدی ترکیبی از چند سیستم تهویه است که به‌صورت هوشمند با یکدیگر کار می‌کنند تا بهترین عملکرد انرژی و کیفیت هوا را فراهم کنند.

در بسیاری از طراحی‌ها، این سیستم می‌تواند بین منابع مختلف انرژی سوئیچ کند یا آن‌ها را به‌صورت هم‌زمان به کار گیرد. همین ویژگی باعث می‌شود راندمان کلی سیستم افزایش یافته و هزینه‌های عملیاتی ساختمان کاهش پیدا کند.

نقش هواساز هیبریدی در ساختمان های مدرن

در ساختمان‌های امروزی، سه عامل بسیار مهم در طراحی سیستم تهویه وجود دارد:

• کاهش مصرف انرژی
• بهبود کیفیت هوای داخلی
• انعطاف در بهره‌برداری

هواساز هیبریدی دقیقاً در نقطه تلاقی این سه نیاز قرار دارد. این سیستم با بهره‌گیری از فناوری بازیافت انرژی، کنترل هوشمند و طراحی بهینه جریان هوا، می‌تواند عملکرد سیستم تهویه را به سطح بالاتری برساند.

در بسیاری از پروژه‌های جدید، مهندسان تأسیسات از هواساز هیبریدی برای دستیابی به استانداردهای انرژی مانند LEED، ASHRAE و WELL استفاده می‌کنند.

اجزای اصلی هواساز هیبریدی

برای درک بهتر عملکرد این سیستم، لازم است با اجزای اصلی آن آشنا شویم. هواساز هیبریدی از چندین بخش کلیدی تشکیل شده است که هر کدام وظیفه مشخصی در فرآیند تهویه دارند.

فیلترهای چندمرحله‌ای

فیلترها اولین مرحله در تصفیه هوای ورودی هستند. در هواسازهای هیبریدی معمولاً از چند مرحله فیلتراسیون استفاده می‌شود.

مراحل رایج فیلتراسیون شامل:

• فیلتر اولیه (Pre Filter)
• فیلتر کیسه‌ای (Bag Filter)
• فیلتر هپا در پروژه‌های حساس

این سیستم فیلتراسیون باعث حذف ذرات معلق، گردوغبار، آلاینده‌ها و حتی میکروارگانیسم‌ها می‌شود.

 فن یا بلوئر

فن وظیفه انتقال و گردش هوا در سیستم را بر عهده دارد. در هواسازهای مدرن معمولاً از فن‌های با راندمان بالا استفاده می‌شود.

انواع فن مورد استفاده:

• Plug Fan
• EC Fan
• Backward Curved Fan

این فن‌ها علاوه بر مصرف انرژی کمتر، امکان کنترل دور متغیر را نیز فراهم می‌کنند.

 کویل‌های سرمایش

کویل سرمایش وظیفه کاهش دمای هوا را بر عهده دارد. در هواساز هیبریدی معمولاً از ترکیب دو نوع سیستم سرمایش استفاده می‌شود:

• کویل آب سرد (Chilled Water Coil)
• کویل انبساط مستقیم (DX Coil)

این ترکیب باعث افزایش انعطاف سیستم در شرایط مختلف آب‌وهوایی می‌شود.

 کویل‌های گرمایش

برای تأمین گرمایش نیز از کویل‌های مختلف استفاده می‌شود:

• کویل آب گرم
• کویل بخار
• هیتر الکتریکی

انتخاب نوع کویل گرمایش به شرایط پروژه و منبع انرژی در دسترس بستگی دارد.

 سیستم بازیافت انرژی

یکی از مهم‌ترین ویژگی‌های هواساز هیبریدی، استفاده از سیستم بازیافت انرژی است. در این سیستم انرژی موجود در هوای خروجی ساختمان بازیابی شده و برای پیش‌گرمایش یا پیش‌سرمایش هوای تازه استفاده می‌شود.

رایج‌ترین روش‌های بازیافت انرژی:

• مبدل صفحه‌ای
• چرخ بازیافت انرژی (Energy Recovery Wheel)
• مبدل حرارتی لوله‌ای

نحوه عملکرد هواساز هیبریدی

عملکرد این سیستم را می‌توان در چند مرحله اصلی خلاصه کرد.

ابتدا هوای تازه از بیرون ساختمان وارد دستگاه می‌شود. این هوا پس از عبور از فیلترهای مختلف، از آلودگی‌ها پاکسازی می‌شود. سپس هوا وارد بخش بازیافت انرژی می‌شود تا بخشی از انرژی هوای خروجی به آن منتقل شود.

در مرحله بعد، هوا از کویل‌های سرمایش یا گرمایش عبور می‌کند تا به دمای مطلوب برسد. در صورت نیاز، رطوبت هوا نیز توسط سیستم‌های رطوبت‌زن یا رطوبت‌گیر تنظیم می‌شود.

در نهایت فن دستگاه هوای آماده شده را به کانال‌های توزیع هوا ارسال می‌کند تا در فضای داخلی ساختمان پخش شود.

فرمول‌های مهم در طراحی هواساز هیبریدی

محاسبه دبی هوای مورد نیاز

محاسبه دبی هوا:
Q = V × ACH

Q = دبی هوا (m³/h)

V = حجم فضا (m³)

ACH = تعداد تعویض هوا در ساعت

محاسبه بار سرمایی

بار سرمایی محسوس:

 Qs = 1.2 × Q × (Ti - To)

Qs = بار سرمایی محسوس

Q = دبی هوا

Ti = دمای داخل

To = دمای هوای ورودی

محاسبه توان فن

توان فن:
P = (Q × ΔP) / (η × 102)

P = توان فن (kW)

Q = دبی هوا

ΔP = افت فشار سیستم

η = راندمان فن

جدول نمونه محاسبات طراحی هواساز

مزایای هواساز هیبریدی نسبت به سیستم های سنتی

یکی از مهم‌ترین دلایل گسترش استفاده از هواسازهای هیبریدی، مزایای قابل‌توجه آن‌ها نسبت به سیستم‌های سنتی است.

مهم‌ترین مزایا عبارت‌اند از:

• کاهش مصرف انرژی تا 30 الی 50 درصد
• بهبود کیفیت هوای داخلی
• کاهش بار چیلر و بویلر
• افزایش طول عمر تجهیزات
• انعطاف بالا در کنترل دما و رطوبت
• قابلیت اتصال به سیستم‌های مدیریت هوشمند ساختمان (BMS)

این ویژگی‌ها باعث شده است که هواساز هیبریدی به یکی از گزینه‌های اصلی در طراحی سیستم‌های تهویه مدرن تبدیل شود.

کاربردهای هواساز هیبریدی

هواسازهای هیبریدی در طیف گسترده‌ای از پروژه‌ها مورد استفاده قرار می‌گیرند. برخی از مهم‌ترین کاربردهای آن عبارت‌اند از:

• بیمارستان‌ها و مراکز درمانی
• مراکز تجاری و اداری
• هتل‌ها
• آزمایشگاه‌ها
• صنایع دارویی
• دیتاسنترها
• سالن‌های همایش
• ساختمان‌های سبز و کم‌مصرف

در این پروژه‌ها کنترل دقیق دما، رطوبت و کیفیت هوا اهمیت بسیار زیادی دارد و هواساز هیبریدی می‌تواند این نیازها را به بهترین شکل برآورده کند.

هواساز هیبریدی را می‌توان نسل جدید سیستم‌های تهویه مطبوع دانست که با ترکیب چند فناوری مختلف، عملکردی بسیار کارآمدتر از سیستم‌های سنتی ارائه می‌دهد. این سیستم با کاهش مصرف انرژی، افزایش کیفیت هوای داخلی و قابلیت کنترل هوشمند، به گزینه‌ای ایده‌آل برای پروژه‌های مدرن تبدیل شده است.

در پروژه‌هایی که بهره‌وری انرژی، سلامت کاربران و انعطاف‌پذیری سیستم اهمیت دارد، استفاده از هواساز هیبریدی می‌تواند یک انتخاب هوشمندانه و آینده‌نگرانه باشد.

طراحی مهندسی هواساز هیبریدی چگونه انجام می‌شود؟

طراحی یک هواساز هیبریدی با طراحی هواساز معمولی تفاوت اساسی دارد. دلیل اصلی این تفاوت، چندمنبعی بودن سیستم و قابلیت سوییچ بین حالت‌های مختلف انرژی است. در فرآیند طراحی، باید عناصر زیر را در نظر گرفت:

• نوع بار سرمایی و گرمایی فضا
• درصد هوای تازه نسبت به هوای برگشتی
• شرایط اقلیمی
• نیازهای فیلتراسیون
• نوع ریکاوری انرژی
• نیاز به رطوبت‌زنی یا رطوبت‌گیری
• میزان بار متغیر در ساعات مختلف

در هواساز هیبریدی معمولاً دو کویل اصلی طراحی می‌شود:

• کویل سرمایش DX + کویل آب‌سرد
• کویل گرمایش آب‌گرم یا الکتریکی

ترکیب این‌ها باعث عملکرد پایدارتر و کم‌مصرف‌تر می‌شود.

روابط و فرمول‌های مهندسی مورد نیاز در طراحی هواساز هیبریدی

در ادامه مهم‌ترین فرمول‌ها را با قالب استاندارد (داخل code block) ارائه می‌کنم.

محاسبه دبی هوای تازه براساس استاندارد ASHRAE

دبی هوای تازه:
 Q = (Rp × Pz) + (Ra × Az)

Rp = سرانه هوای تنفسی

Pz = تعداد افراد

Ra = هوای مورد نیاز بر اساس متراژ

Az = مساحت فضا

 محاسبه بار سرمایی محسوس

 بار محسوس:
Qs = 1.2 × Q × (Ti - To)

 محاسبه بار نهان (Humidity Load)

بار نهان:
 Ql = 3000 × ΔW × Q

ΔW = اختلاف نسبت رطوبت هوا (gr/kg)

 محاسبه ظرفیت کویل سرمایش

 ظرفیت کویل:
 Qcoil = Qs + Ql

 محاسبه افت فشار کل دستگاه

 افت فشار:
 ΔPtotal = ΔPfilter + ΔPcoil + ΔPfans + ΔPdamper

محاسبه توان فن

توان فن:
Pfan = (Q × ΔPtotal) / (η × 102)

 محاسبه ظرفیت ریکاوری انرژی

 ظرفیت ریکاوری:
 Qr = ηr × Q × Cp × (Ti - To)

ηr = راندمان مبدل بازیافت انرژی

Cp = ظرفیت گرمایی هوا = 1.02 kJ/kg.K

محاسبه نسبت صرفه‌جویی هواساز هیبریدی نسبت به معمولی

صرفه‌جویی انرژی:
 S = (Enormal - Ehybrid) / Enormal × 100

تعیین ظرفیت کویل DX

 ظرفیت

DX: Qdx = 4.5 × Qcfm × (h1 - h2)

h1 = انتالپی هوای ورودی

h2 = انتالپی هوای خروجی کویل

تعیین ظرفیت چرخ ریکاوری انرژی

 ظرفیت روتور ریکاوری:
 Qwheel = η × m × Cp × ΔT

جدول‌های تخصصی طراحی هواساز هیبریدی

 انتخاب کویل آب‌سرد براساس دبی هوا

 راندمان سیستم‌های ریکاوری انرژی

 مقایسه هواساز هیبریدی با دیگر سیستم‌های تهویه

 نمودار مفهومی (Conceptual Diagram) ساختار هواساز هیبریدی

[هوای تازه] ----> [فیلتر اولیه] ----> [فیلتر کیسه‌ای] ↘ [سیستم ریکاوری انرژی] ----> [کویل سرمایش DX] ↘ ↘ [هوای برگشتی] ---> [میکسر] ------------------> [کویل آب‌سرد] ↘ [کنترل رطوبت] ↘ [فن EC] ↘ [کانال توزیع هوا]

انواع سیستم‌های ریکاوری انرژی در هواساز هیبریدی

 چرخ ریکاوری انرژی (Energy Recovery Wheel)

• مناسب پروژه‌های بزرگ
• راندمان بالا (تا ۸۰٪)
• کاهش بار چیلر به‌صورت محسوس

 مبدل صفحه‌ای

• بدون نیاز به برق
• بدون انتقال رطوبت
• مناسب ادارات و فضاهای کم‌مصرف

 ترموسیفون

• ساختار ساده
• مناسب پروژه‌های صنعتی

 تحلیل عملکرد هواساز هیبریدی نسبت به سیستم‌های جایگزین

مقایسه با VRF

هواساز هیبریدی برای فضاهایی که نیاز به کنترل همزمان رطوبت و کیفیت هوا دارند عملکرد بسیار بهتری نسبت به VRF دارد.

مقایسه با DX معمولی

در سیستم DX بار سرمایی مستقیماً به کمپرسور منتقل می‌شود اما در هیبریدی بخش زیادی از بار توسط آب سرد یا چرخ ریکاوری کاهش می‌یابد.

مقایسه با روفتاپ‌پک

روفتاپ‌پک‌ها مصرف انرژی بالایی دارند و قابلیت کنترل دقیق ندارند.

مزایای عملکردی هواساز هیبریدی (تحلیل فنی)

• کاهش مصرف انرژی ۳۰ تا ۶۰ درصدی
• کاهش بار چیلر تا ۴۰٪
• افزایش راندمان فیلتراسیون تا ۹۹%
• امکان کار در شرایط بار متغیر
• پاسخ‌گویی دقیق به رطوبت
• پایداری دمای خروجی

پس از شناخت ساختار و طراحی مهندسی هواساز هیبریدی، یکی از مهم‌ترین دغدغه‌های کارفرمایان، مشاوران و پیمانکاران تأسیسات این است که چگونه یک هواساز هیبریدی مناسب انتخاب و خریداری شود.

انتخاب نادرست می‌تواند باعث افزایش مصرف انرژی، کاهش راندمان سیستم، هزینه‌های تعمیرات بالا و حتی مشکلات کیفیت هوای داخلی شود.

در این بخش یک راهنمای عملی و کامل خرید هواساز هیبریدی ارائه می‌شود که شامل:

• چک‌لیست انتخاب دستگاه
• معیارهای مقایسه برندها
• تحلیل هزینه‌های نگهداری
• محاسبه اقتصادی بازگشت سرمایه
• اشتباهات رایج هنگام خرید

این بخش معمولاً برای کارفرمایان و مدیران پروژه بسیار ارزشمند است زیرا به تصمیم‌گیری اقتصادی و فنی کمک می‌کند.

 مهم‌ترین معیارهای انتخاب هواساز هیبریدی

در زمان خرید هواساز هیبریدی باید چند پارامتر کلیدی بررسی شود.

ظرفیت هوادهی (Airflow Capacity)

ظرفیت دستگاه باید دقیقاً مطابق با بار تهویه ساختمان انتخاب شود.

ظرفیت معمول هواسازها بین 2000 تا 50000 CFM متغیر است.

اگر ظرفیت کمتر از نیاز انتخاب شود:

• دمای فضا به درستی کنترل نمی‌شود.

اگر ظرفیت بیش از حد انتخاب شود:

• مصرف انرژی افزایش می‌یابد.

راندمان بازیافت انرژی

یکی از مهم‌ترین مزایای هواساز هیبریدی، سیستم ریکاوری انرژی است.

راندمان این سیستم باید بررسی شود.

راندمان‌های معمول:

• مبدل صفحه‌ای: حدود 50٪
• چرخ ریکاوری: 65 تا 80٪
• سیستم‌های پیشرفته: تا 85٪

نوع فن

فن یکی از مهم‌ترین اجزای مصرف‌کننده انرژی است.

انواع فن‌های رایج:

• فن سانتریفیوژ معمولی
• Plug Fan
• EC Fan

فن‌های EC می‌توانند تا 30٪ مصرف انرژی را کاهش دهند.

نوع سیستم سرمایش

هواساز هیبریدی ممکن است از چند نوع سیستم سرمایش استفاده کند:

• کویل آب سرد (Chilled Water)
• کویل DX
• سیستم دوگانه

ترکیب این سیستم‌ها انعطاف عملکردی را افزایش می‌دهد.

سطح فیلتراسیون

در پروژه‌های مختلف، سطح فیلتراسیون متفاوت است.

 چک‌لیست کامل خرید هواساز هیبریدی

قبل از خرید این سیستم بهتر است این چک‌لیست بررسی شود.

• ظرفیت هوادهی دستگاه

• افت فشار کل سیستم

• راندمان ریکاوری انرژی

• نوع فن و موتور

• جنس بدنه دستگاه

• ضخامت عایق حرارتی

• دسترسی آسان برای سرویس

• نوع کویل سرمایش

• سطح فیلتراسیون

• قابلیت اتصال به BMS

این چک‌لیست می‌تواند از بسیاری از اشتباهات طراحی جلوگیری کند.

مقایسه برندهای هواساز هیبریدی

در بازار جهانی و داخلی برندهای مختلفی وجود دارند که هواسازهای پیشرفته تولید می‌کنند.

در بازار ایران نیز برخی تولیدکنندگان داخلی هواسازهای هیبریدی تولید می‌کنند که قیمت مناسب‌تری دارند.

 هزینه‌های نگهداری هواساز هیبریدی

یکی از مهم‌ترین مزایای این سیستم کاهش هزینه‌های بهره‌برداری در طول زمان است.

هزینه‌های نگهداری شامل موارد زیر است:

تعویض فیلتر

بسته به نوع فیلتر:

• فیلتر اولیه: هر 3 ماه
• فیلتر کیسه‌ای: هر 6 ماه
• فیلتر HEPA: سالانه

سرویس فن

فن‌ها باید به صورت دوره‌ای بررسی شوند:

• بررسی لرزش
• روانکاری بلبرینگ
• کنترل تسمه

شستشوی کویل‌ها

کویل‌ها باید هر 6 تا 12 ماه تمیز شوند تا افت فشار کاهش یابد.

بررسی سیستم کنترل

سیستم‌های هوشمند BMS باید به صورت دوره‌ای بررسی شوند.

 تحلیل اقتصادی هواساز هیبریدی

یکی از مهم‌ترین سوالات کارفرمایان این است:

آیا هواساز هیبریدی از نظر اقتصادی به‌صرفه است؟

برای پاسخ به این سوال باید تحلیل بازگشت سرمایه انجام شود.

محاسبه صرفه‌جویی انرژی

text Energy Saving = E_standard - E_hybrid

E_standard = مصرف سیستم معمولی

E_hybrid = مصرف هواساز هیبریدی

فرمول محاسبه بازگشت سرمایه (ROI)

text ROI = (Annual Saving / Initial Investment) × 100

 محاسبه دوره بازگشت سرمایه (Payback Period)

text Payback = Initial Cost / Annual Saving

مثال واقعی از تحلیل اقتصادی

فرض کنید یک ساختمان اداری از هواساز هیبریدی استفاده کند.

مشخصات پروژه:

• مصرف انرژی سیستم معمولی: 120000 kWh در سال
• مصرف انرژی سیستم هیبریدی: 75000 kWh
• قیمت برق: 0.12 دلار

صرفه‌جویی سالانه:

Energy Saving = 120000 - 75000 Energy Saving = 45000 kWh

هزینه صرفه‌جویی:

Saving = 45000 × 0.12 Saving = 5400 دلار در سال

اگر هزینه اضافی سیستم هیبریدی 15000 دلار باشد:

Payback = 15000 / 5400 Payback ≈ 2.7 years

بنابراین کمتر از 3 سال هزینه سیستم بازمی‌گردد.

 اشتباهات رایج هنگام خرید هواساز هیبریدی

بسیاری از پروژه‌ها به دلیل اشتباهات زیر دچار مشکل می‌شوند.

انتخاب ظرفیت اشتباه

عدم محاسبه دقیق بار تهویه باعث کاهش راندمان سیستم می‌شود.

توجه نکردن به افت فشار

افت فشار بالا باعث افزایش مصرف انرژی فن می‌شود.

انتخاب فیلتر نامناسب

فیلتراسیون ضعیف باعث کاهش کیفیت هوای داخلی می‌شود.

عدم توجه به سرویس‌پذیری

دسترسی دشوار به اجزا هزینه نگهداری را افزایش می‌دهد.

 چه پروژه هایی بیشترین سود را از هواساز هیبریدی می برند؟

این سیستم بیشترین بازده را در پروژه‌های زیر دارد:

• بیمارستان‌ها
• هتل‌های بزرگ
• مراکز خرید
• برج‌های اداری
• دیتاسنترها
• صنایع دارویی
• آزمایشگاه‌ها

در این پروژه‌ها کنترل کیفیت هوا بسیار حیاتی است.

FAQ تخصصی هواساز هیبریدی با ساختار چهار فاز مجزا
