اجزای اصلی یک چیلر صنعتی و نقش هر کدام
چیلر صنعتی یکی از حیاتیترین تجهیزات در صنایع مختلف است که وظیفه خنکسازی فرآیندها و تجهیزات صنعتی را بر عهده دارد. این دستگاه با استفاده از چرخه تبرید یا سیستم آب خنککننده، دمای سیالات را کاهش داده و شرایط لازم برای عملکرد پایدار، ایمن و مداوم تجهیزات را فراهم میکند.
در بسیاری از کاربردهای صنعتی، چیلر تراکمی بهعنوان رایجترین و کارآمدترین نوع چیلر مورد استفاده قرار میگیرد؛ سیستمی که با بهرهگیری از کمپرسور، مبرد و مبدلهای حرارتی، سرمایش دقیق و قابل کنترل را فراهم میسازد. شناخت دقیق اجزای اصلی یک چیلر صنعتی و عملکرد هر بخش، نهتنها به افزایش عمر مفید تجهیزات کمک میکند، بلکه راندمان انرژی را بهبود داده و هزینههای عملیاتی را کاهش میدهد.
در این بخش، ابتدا به تعریف فنی چیلر صنعتی پرداخته میشود، سپس کاربردهای آن در صنایع مختلف بررسی شده و در نهایت اهمیت این دستگاه—بهویژه چیلرهای تراکمی—برای ذینفعان کلیدی صنعت از جمله مهندسان، مدیران خرید و پیمانکاران تشریح میگردد.
چیلر صنعتی چیست؟
چیلر صنعتی دستگاهی است که با کاهش دمای آب یا سیالات فرآیندی، امکان کنترل دقیق شرایط حرارتی در خطوط تولید و تجهیزات حساس را فراهم میکند. اساس کار چیلر بر چرخه تبرید تراکمی یا جذبی استوار است که شامل اجزایی مانند کمپرسور، کندانسور، اواپراتور، شیر انبساط و سیستم کنترل میشود. هر یک از این اجزا نقش مشخصی در بهبود عملکرد، افزایش راندمان و کاهش مصرف انرژی دارند.
چیلرهای صنعتی در ظرفیتهای مختلف تولید میشوند و بسته به نوع کاربرد و شرایط نصب، میتوانند تراکمی هواخنک، تراکمی آبخنک یا جذبی باشند.
در میان این گزینهها، چیلر تراکمی هواخنک به دلیل عدم نیاز به برج خنککننده، نصب سادهتر و نگهداری آسانتر، گزینهای پرکاربرد در بسیاری از صنایع محسوب میشود.
استفاده از چیلر صنعتی، بهویژه در صنایع حساس به دما، باعث حفظ کیفیت محصول، کاهش خرابی تجهیزات و جلوگیری از توقف خطوط تولید میشود.
کاربردهای چیلر صنعتی در صنایع مختلف
چیلرهای صنعتی به دلیل انعطافپذیری بالا و قابلیت کنترل دقیق دما، در طیف گستردهای از صنایع مورد استفاده قرار میگیرند. هر صنعت نیازهای حرارتی خاص خود را دارد و انتخاب صحیح نوع چیلر و طراحی مناسب اواپراتور چیلر، تأثیر مستقیمی بر عملکرد، کیفیت محصول و بهرهوری سیستم دارد.
صنایع نفت، گاز و پتروشیمی
در این صنایع، تجهیزات حساس فرآیندی و خطوط تولید نیازمند دمای کاملاً کنترلشده هستند. استفاده از چیلر صنعتی باعث خنکسازی سیالات فرآیندی، جلوگیری از افزایش بیش از حد دما و افزایش ایمنی عملیات میشود.
در این کاربردها، اواپراتور چیلر نقش کلیدی در انتقال حرارت مؤثر از سیال فرآیندی به مبرد دارد و انتخاب صحیح نوع آن (پوسته و لوله یا صفحهای) میتواند راندمان سیستم را بهطور چشمگیری افزایش دهد. کمپرسورهای اسکرو یا سانتریفیوژ معمولاً برای این صنایع مناسب هستند.
صنایع دارویی و غذایی
در تولید دارو و محصولات غذایی، کنترل دقیق دما و رطوبت برای حفظ کیفیت و رعایت استانداردهای بهداشتی حیاتی است. چیلر صنعتی با کمک اواپراتور با دقت انتقال حرارتی بالا، امکان تنظیم پایدار دمای آب سرد را فراهم کرده و از فساد محصولات جلوگیری میکند. این موضوع باعث افزایش عمر مفید تجهیزات فرآوری و ثبات کیفیت محصول نهایی میشود.
کارخانهها و نیروگاهها
در محیطهای صنعتی بزرگ، افزایش دما میتواند موجب کاهش عمر تجهیزات و افزایش مصرف انرژی شود. نصب چیلر صنعتی با اواپراتور بهینهشده، باعث دفع مؤثر حرارت تولیدی تجهیزات، کاهش بار حرارتی سیستمها و بهبود بهرهوری کلی خطوط تولید میشود.
صنایع چاپ و پلاستیک
در فرآیندهای چاپ و تولید پلاستیک، قالبها و خطوط تولید نیازمند خنککاری سریع، یکنواخت و پایدار هستند. اواپراتور چیلر در این صنایع با تأمین آب سرد با دمای ثابت، از تغییر شکل قالبها جلوگیری کرده و کیفیت محصول نهایی را تضمین میکند.
اهمیت چیلر صنعتی برای ذی نفعان
چیلر صنعتی تنها یک دستگاه خنککننده نیست؛ بلکه یک ابزار راهبردی برای بهینه سازی عملیات، کاهش ریسک و افزایش بهرهوری در صنایع مختلف به شمار میرود. اهمیت این تجهیز برای سه گروه کلیدی کاربران بهصورت زیر قابل بررسی است:
مهندسان فنی
مهندسان فنی مسئول عملکرد صحیح، پایدار و بهینه تجهیزات هستند. شناخت دقیق اجزای چیلر و نحوه عملکرد هر بخش، به آنها کمک میکند تا:
راندمان حرارتی سیستم را بهینه کنند
از خرابی زودهنگام تجهیزات و توقف خط تولید جلوگیری نمایند
مصرف انرژی را کاهش داده و بار الکتریکی سیستم را مدیریت کنند
در این میان، چیلر تراکمی هواخنک اسکرو به دلیل کنترل ظرفیت دقیق، عملکرد پایدار در بارهای جزئی و نگهداری آسان، گزینهای محبوب برای مهندسان در پروژههای صنعتی متوسط تا بزرگ محسوب میشود.
مدیران خرید
برای مدیران خرید، انتخاب صحیح چیلر صنعتی به معنای سرمایهگذاری مطمئن و کاهش هزینههای بلندمدت است. مهمترین مزایا برای این گروه عبارتند از:
صرفهجویی اقتصادی در مصرف انرژی و هزینههای بهرهبرداری
کاهش نیاز به تعمیرات مکرر و توقفهای ناخواسته
انتخاب تجهیزاتی با طول عمر بالا و دسترسی آسان به قطعات یدکی
چیلرهای تراکمی هواخنک اسکرو معمولاً به دلیل عدم نیاز به برج خنککننده و کاهش هزینههای جانبی، از دید مدیران خرید گزینهای مقرونبهصرفه محسوب میشوند.
پیمانکاران و نصابها
نصب و راهاندازی چیلر صنعتی نیازمند تجربه و دقت بالاست. پیمانکاران با انتخاب سیستم مناسب میتوانند:
نصب سریع، ساده و بدون چالش اجرایی داشته باشند
خدمات پس از فروش و پشتیبانی فنی پروژه را تضمین کنند
تحویل بهموقع پروژهها و رضایت کارفرما را امکانپذیر سازند
چیلر تراکمی هواخنک اسکرو به دلیل طراحی یکپارچه، عدم نیاز به تجهیزات جانبی پیچیده و راهاندازی آسان، انتخابی مناسب برای پیمانکاران در پروژههای صنعتی و ساختمانی بزرگ است.
جدول مقایسه کاربردها و نیاز ظرفیت چیلر صنعتی
| مزایا | محدوده ظرفیت | نوع چیلر پیشنهادی | صنعت |
|---|---|---|---|
| راندمان بالا، خنکسازی موثر سیالات فرآیندی | 500–2000 kW | تراکمی آبخنک | نفت و گاز |
| کنترل دقیق دما، کاهش ریسک فساد محصول | 50–500 kW | تراکمی هواخنک | دارویی و غذایی |
| افزایش عمر تجهیزات، کاهش مصرف انرژی | 200–1500 kW | تراکمی آبخنک | کارخانهها و نیروگاهها |
| خنککاری سریع قالبها، حفظ کیفیت محصول | 30–300 kW | تراکمی هواخنک | چاپ و پلاستیک |
چیلر تراکمی آب خنک به دلیل استفاده از کندانسور آبی و تبادل حرارت مؤثرتر، برای صنایع سنگین با بار حرارتی بالا مانند نفت، گاز، نیروگاهها و کارخانههای بزرگ گزینهای ایدهآل محسوب میشود. این نوع چیلر در ظرفیتهای بالا عملکرد پایدارتر، راندمان انرژی بهتر و هزینه بهرهبرداری کمتری در بلندمدت ارائه میدهد، هرچند نیازمند تجهیزات جانبی مانند برج خنککننده است.
در مقابل، چیلرهای تراکمی هواخنک برای ظرفیتهای پایینتر و محیطهایی با محدودیت فضا یا مصرف آب کمتر مناسبتر هستند.
این جدول به کاربر کمک میکند تا بر اساس نوع صنعت، بار حرارتی، شرایط محیطی و محدودیتهای اجرایی، نوع چیلر و ظرفیت مناسب را بهصورت آگاهانه و فنی انتخاب کند.
نکات کلیدی در انتخاب چیلر صنعتی
ظرفیت مناسب
ظرفیت چیلر باید دقیقاً متناسب با بار حرارتی واقعی فرآیند انتخاب شود. انتخاب ظرفیت کمتر از نیاز باعث افت عملکرد و توقف تولید میشود و ظرفیت بیش از حد نیز منجر به افزایش مصرف انرژی و استهلاک تجهیزات خواهد شد.
نوع کمپرسور و کندانسور
انتخاب کمپرسور (اسکرو، سانتریفیوژ یا روتاری) و نوع کندانسور (هواخنک، آبخنک یا تبخیری) باید بر اساس ظرفیت، شرایط محیطی و الگوی بهرهبرداری انجام شود.
در پروژههای صنعتی با بار حرارتی بالا، استفاده از پکیج چیلر آب خنک به همراه برج خنک کن مدار بسته یک راهکار حرفهای محسوب میشود؛ زیرا این ترکیب، راندمان انتقال حرارت را افزایش داده و مصرف انرژی را در مقایسه با سیستمهای هواخنک کاهش میدهد.
سیستم کنترل و حسگرها
چیلرهای مجهز به سیستمهای کنترلی پیشرفته و سنسورهای دقیق دما و فشار، امکان تنظیم هوشمند عملکرد دستگاه را فراهم میکنند. این موضوع نقش مهمی در کاهش مصرف برق، افزایش عمر کمپرسور و جلوگیری از خرابیهای ناگهانی دارد.
محیط و شرایط عملیاتی
دمای محیط، رطوبت، کیفیت آب و فضای نصب از عوامل تعیینکننده در انتخاب نوع چیلر هستند. در محیطهایی با محدودیت دمایی یا نیاز به عملکرد پایدار در طول سال، پکیج چیلر آبخنک با برج خنککن مدار بسته گزینهای مطمئنتر و صنعتیتر نسبت به سیستمهای ساده هواخنک است.
مثال واقعی کاربرد چیلر صنعتی
یک کارخانه تولید دارو نیاز داشت دمای سیال خنککننده خطوط فرآیندی خود را به ۱۰ درجه سانتیگراد برساند. با توجه به محدودیت فضا، حساسیت دمایی تجهیزات و نیاز به عملکرد پایدار، از یک چیلر تراکمی هواخنک با ظرفیت 200 kW استفاده شد.
در بخشهایی از واحد اداری و آزمایشگاهی کارخانه نیز، بهمنظور تامین سرمایش مستقل و دقیق، از مینی چیلر هوا خنک اداری - تجاری MC-C بهره گرفته شد.
نتایج حاصل از این انتخاب مهندسیشده عبارت بود از:
تنظیم دقیق و پایدار دمای سیال فرآیندی
کاهش مصرف انرژی تا حدود ۱۵٪
بهبود کیفیت محصول نهایی و رعایت استانداردهای دارویی
کاهش توقفهای ناخواسته خط تولید و افزایش بهرهوری عملیاتی
تامین سرمایش مطمئن برای فضاهای اداری و کنترلی با مینی چیلر مستقل
این مثال بهخوبی نشان میدهد که انتخاب صحیح نوع چیلر (صنعتی یا مینی چیلر)، ظرفیت مناسب و تطابق با کاربری واقعی، نقش مستقیمی در کاهش هزینههای انرژی، افزایش پایداری فرآیند و ارتقای کیفیت محصول دارد.
اجزای اصلی چیلر صنعتی با تحلیل فنی و نموداری
چیلر صنعتی یک سیستم پیچیده است که چندین جزء کلیدی دارد و عملکرد هر بخش برای راندمان و طول عمر تجهیزات حیاتی است. در این بخش، اجزای اصلی چیلر صنعتی، نقش آنها، انواع متداول و کاربرد هر یک بررسی میشود. علاوه بر آن، نمودار فرآیند چرخه تبرید و فرمولهای محاسباتی پایه ارائه شده است تا مهندسان بتوانند تصمیمات دقیق و علمی برای طراحی یا خرید چیلر اتخاذ کنند.
در کنار چیلرهای صنعتی با ظرفیت بالا، در پروژههایی که محدودیت صدا، فضا و نیاز به عملکرد پیوسته وجود دارد (مانند آزمایشگاهها، مراکز اداری و واحدهای R&D)، استفاده از مینی چیلر کم صدا MC-LN بهعنوان یک راهکار مهندسی، کاملاً توجیهپذیر است. این نوع مینیچیلرها با طراحی آکوستیک بهینه، بدون ایجاد آلودگی صوتی، همان منطق عملکرد چیلرهای صنعتی را در مقیاس کوچکتر ارائه میدهند.
کمپرسور (Compressor)
کمپرسور قلب چیلر صنعتی است. وظیفه آن فشردهسازی مبرد و انتقال آن به کندانسور است. افزایش فشار مبرد، امکان انتقال موثر حرارت را فراهم میکند.
نقش کمپرسور:
افزایش فشار و دما مبرد
تضمین گردش موثر مبرد در کل سیستم
بهینهسازی مصرف انرژی
انواع رایج کمپرسور:
| معایب | مزایا | کاربرد | نوع کمپرسور |
|---|---|---|---|
| هزینه اولیه بالا | راندمان بالا، مناسب فشار متوسط | صنایع بزرگ | اسکرو (Screw) |
| پیچیدگی نصب و نگهداری | ظرفیت بالا، مصرف انرژی بهینه | نیروگاهها و پالایشگاهها | سانتریفیوژ (Centrifugal) |
| محدودیت ظرفیت | ابعاد کوچک، نصب آسان | صنایع کوچک و متوسط | روتاری (Rotary) |
| صدا و لرزش بیشتر | دقت بالا، انعطافپذیر | صنایع حساس | پیستونی (Reciprocating) |
در سیستم های چیلر تراکمی آب خنک اسکرال، کمپرسور اسکرال به دلیل ابعاد جمعوجور، عملکرد بیصدا و راندمان مناسب در فشار متوسط، انتخابی ایدهآل برای صنایع کوچک و متوسط یا محیطهایی است که به عملکرد پایدار و نگهداری آسان نیاز دارند.
استفاده از کمپرسور اسکرال در چیلرهای آبخنک، ترکیبی از صرفهجویی انرژی، طول عمر طولانی و عملکرد قابل اعتماد را فراهم میکند، بهخصوص در پروژههایی که نیاز به سرمایش پیوسته با دقت بالا دارند.
کندانسور (Condenser)
کندانسور وظیفه خنکسازی مبرد داغ و تبدیل بخار به مایع را بر عهده دارد. این بخش انرژی حرارتی مبرد را به محیط یا آب خنککننده منتقل میکند.
نقش کندانسور:
دفع گرمای مبرد
اطمینان از ورود مبرد مایع به اواپراتور
انواع کندانسور:
| محدودیت | مزایا | کاربرد | نوع کندانسور |
|---|---|---|---|
| راندمان پایین در محیط گرم | نیاز کم به آب، نصب آسان | کارخانهها و صنایع کوچک | هواخنک |
| نیاز به برج خنککن | راندمان بالا، مصرف انرژی کمتر | صنایع بزرگ و نیروگاهها | آبخنک |
| پیچیدگی ساخت | مصرف آب کم، راندمان متوسط | محیطهای حساس | تبخیری |
اواپراتور (Evaporator)
اواپراتور بخش جذب گرمای سیال و تبخیر مبرد است. وظیفه آن کاهش دمای آب یا سیال فرآیندی به میزان مورد نیاز است.
نقش اواپراتور:
کاهش دمای سیال صنعتی
انتقال حرارت از سیال به مبرد
انواع اواپراتور:
| محدودیت | مزایا | کاربرد | نوع |
|---|---|---|---|
| ابعاد بزرگ | مناسب ظرفیت بالا، ساختار ساده | صنایع سنگین | پوسته و لوله |
| فشار کاری محدود | راندمان بالا، نصب آسان | صنایع حساس | صفحهای |
| پیچیدگی ساخت | جریان یکنواخت، راندمان متوسط | صنایع شیمیایی | مارپیچی |
بیشتر بخوانید: راهنمای جامع مهندسی شیر انبساط چیلر | نقش Expansion Valve در سیستمهای سرمایشی صنعتی
شیر انبساط (Expansion Valve)
شیر انبساط جریان مبرد به اواپراتور را کنترل و فشار آن را کاهش میدهد. این کار تبخیر کامل مبرد را تضمین کرده و راندمان چیلر را حفظ میکند.
سیستم کنترل و حسگرها
سیستم کنترل و حسگرها مغز متفکر چیلر صنعتی محسوب میشوند و نقش تعیینکنندهای در پایداری عملکرد، راندمان انرژی و حفاظت از تجهیزات دارند. این بخش بهصورت پیوسته پارامترهای حیاتی مانند دما، فشار، جریان و وضعیت کمپرسور را پایش کرده و بر اساس دادههای دریافتی، فرمانهای لازم را به اجزای مختلف سیستم ارسال میکند.
در چیلر تراکمی آب خنک اسکرو، اهمیت سیستم کنترل دوچندان است؛ زیرا این نوع چیلرها معمولاً در ظرفیتهای بالا و فرآیندهای حساس صنعتی بهکار میروند و کوچکترین نوسان دما یا فشار میتواند باعث افت راندمان یا آسیب به کمپرسور اسکرو شود.

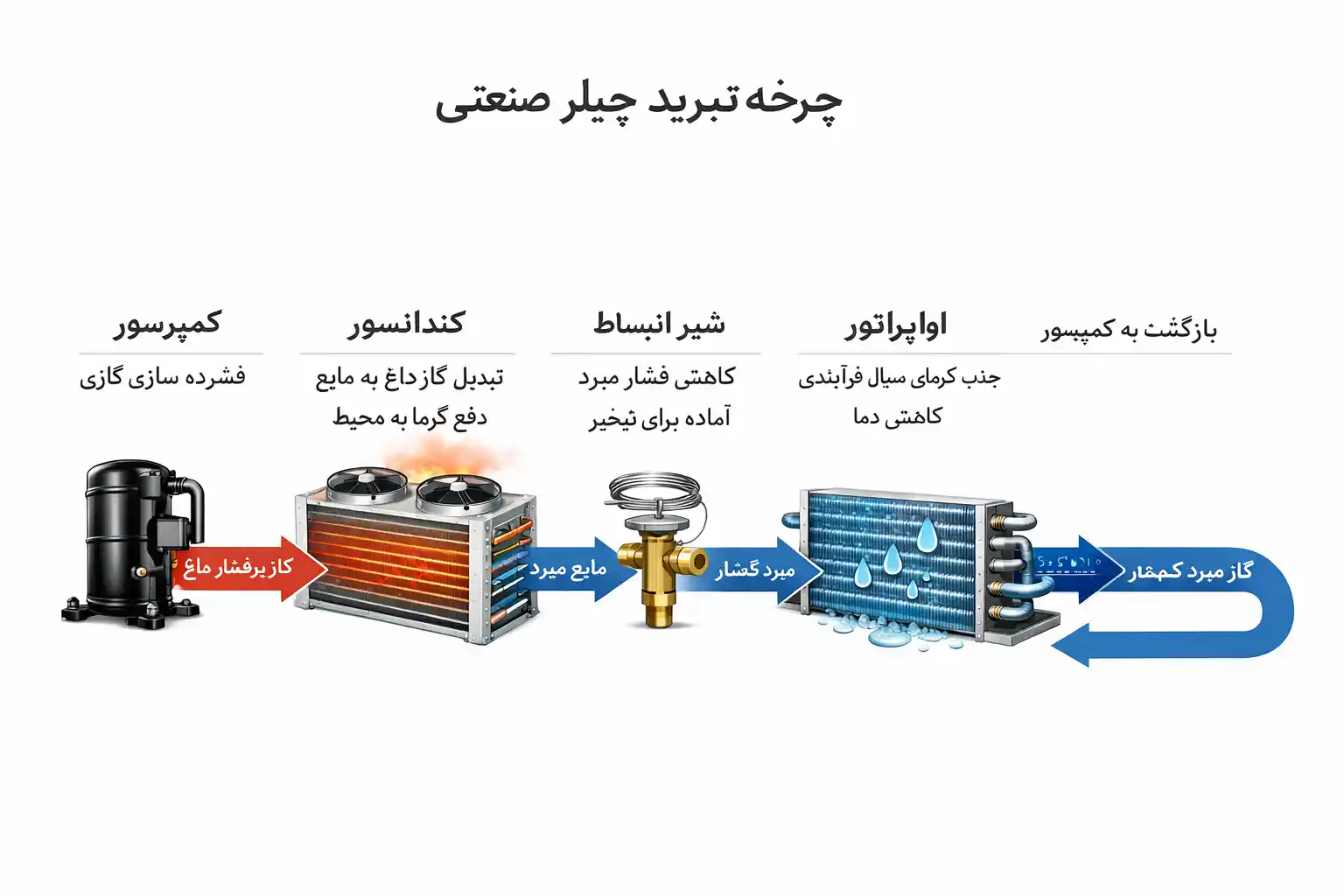

نمودار فرآیند چرخه تبرید چیلر صنعتی (توصیفی)
کمپرسور: مبرد گازی را فشرده میکند.
کندانسور: گاز داغ به مایع تبدیل میشود و گرما به محیط دفع میشود.
شیر انبساط: فشار مبرد کاهش مییابد و آماده تبخیر در اواپراتور میشود.
اواپراتور: گرمای سیال فرآیندی جذب شده و دما کاهش مییابد.
فرمول های پایه چیلر صنعتی
برای محاسبات ظرفیت و راندمان چیلر، چند فرمول پایه وجود دارد:
ظرفیت سرمایشی (Q):
Q = m × Cp × ΔT
Q: ظرفیت سرمایشی (kW)
m: دبی سیال (kg/s)
Cp: گرمای ویژه سیال (kJ/kg·°C)
ΔT: اختلاف دمای ورودی و خروجی سیال (°C)
ضریب عملکرد چیلر (COP):
COP = Q / W
Q: ظرفیت سرمایشی (kW)
W: توان مصرفی کمپرسور (kW)
دبی مبرد (ṁR):
ṁR = Q / (h1 - h4)
h1: آنتالپی مبرد ورودی به کندانسور (kJ/kg)
h4: آنتالپی مبرد بعد از شیر انبساط (kJ/kg)
افت فشار در اواپراتور (ΔP):
ΔP = f × (L/D) × (ρ × v² / 2)
f: ضریب اصطکاک
L: طول لوله
D: قطر لوله
ρ: چگالی سیال
v: سرعت جریان
برای محاسبات ظرفیت و راندمان چیلر، چند فرمول پایه وجود دارد که مهندسان برای طراحی، انتخاب و بهینهسازی سیستمهای تبرید صنعتی از آنها استفاده میکنند. این فرمولها بهویژه در چیلر تراکمی آب خنک اسکرال کاربرد دارند تا عملکرد دقیق و مصرف انرژی بهینه تضمین شود.
جدول مقایسه اجزای اصلی چیلر با کاربرد و نقش
| نکات فنی | مزایا | نقش | جزء |
|---|---|---|---|
| انتخاب نوع کمپرسور بر اساس ظرفیت و محیط | راندمان بالا، انتقال حرارت موثر | فشردهسازی مبرد | کمپرسور |
| نوع هواخنک یا آبخنک بر اساس فضای نصب | دفع گرما، تبدیل گاز به مایع | خنکسازی مبرد | کندانسور |
| انتخاب نوع بر اساس سیال و ظرفیت | کنترل دقیق دما | کاهش دمای سیال | اواپراتور |
| تنظیم دقیق برای راندمان بالا | تبخیر کامل مبرد | کاهش فشار مبرد | شیر انبساط |
| نصب حسگرهای دقیق و سیستم اتوماسیون | پیشگیری از خرابی، کاهش مصرف انرژی | نظارت و بهینهسازی | سیستم کنترل |
بیشتر بخوانید: چیلر: نقش، انواع و کاربردهای آن در سیستمهای تهویه مطبوع و فرآیندی
مثال واقعی کاربرد فنی
یک نیروگاه صنعتی نیاز به خنکسازی آب گردشکننده در ژنراتور دارد. با مشخصات زیر:
ظرفیت حرارتی مورد نیاز: ۱۰۰۰ kW
نوع کمپرسور: سانتریفیوژ
نوع کندانسور: آبخنک
اختلاف دما ΔT = 5°C
دبی سیال m = 50 kg/s
ظرفیت سرمایشی محاسبه میشود:
مثال محاسبه ظرفیت:
Q = m × Cp × ΔT = 50 × 4.18 × 5 = 1045 kW
با استفاده از این محاسبات، چیلر انتخاب شده دقیقاً با نیاز فرآیندی مطابقت داشته و راندمان بهینه را فراهم میکند.
تحلیل دیتاشیت چیلر صنعتی
دیتاشیت (Data Sheet) چیلر صنعتی شامل اطلاعات حیاتی برای انتخاب صحیح، بهرهبرداری بهینه و نگهداری مطمئن سیستم است. بررسی دقیق این پارامترها به مهندسان، مدیران خرید و پیمانکاران کمک میکند تا چیلری متناسب با نیاز فرآیندی و شرایط محیطی انتخاب کنند.
مهمترین پارامترهای دیتاشیت
ظرفیت سرمایشی (Cooling Capacity)میزان حرارت قابل دفع یا کاهش دمایی که چیلر قادر به فراهم کردن آن است.
در چیلر تراکمی آب خنک اسکرو اینورتر، ظرفیت واقعی متناسب با کنترل اینورتر کمپرسور قابل تنظیم است و امکان انطباق با بار جزئی (Part Load) وجود دارد.
مقدار برق مصرفی کمپرسور (kW یا HP) که تأثیر مستقیم بر هزینههای عملیاتی دارد.
سیستم اینورتر اسکرو باعث کاهش مصرف انرژی در بارهای پایین و میانگین میشود.
نسبت ظرفیت سرمایشی به توان مصرفی. هرچه COP بالاتر باشد، راندمان سیستم بهتر است.
چیلر اسکرو آبخنک با اینورتر، با حفظ COP بالا حتی در بار جزئی، بهرهوری انرژی را بهینه میکند.
محدوده مجاز دما و فشار در کندانسور و اواپراتور برای عملکرد پایدار و ایمن سیستم.
کنترل دقیق این پارامترها در چیلر اسکرو اینورتر، از آسیب به کمپرسور و افت راندمان جلوگیری میکند.
نوع مبرد مورد استفاده و محدودیتهای زیستمحیطی آن، شامل GWP و ODP.
استفاده از مبردهای دوستدار محیط زیست در چیلرهای اینورتر، سازگاری با استانداردهای روز دنیا را تضمین میکند.
جدول نمونه دیتاشیت چیلر صنعتی
| مدل C | مدل B | مدل A | پارامتر |
|---|---|---|---|
| 1500 | 1000 | 500 | ظرفیت سرمایشی (kW) |
| 400 | 250 | 120 | توان کمپرسور (kW) |
| 5.8 | 5.5 | 5.2 | COP |
| 12 | 10 | 7 | دمای خروجی آب (°C) |
| R1234yf | R410A | R134a | نوع مبرد |
| سانتریفیوژ | سانتریفیوژ | اسکرو | نوع کمپرسور |
| آبخنک | آبخنک | هواخنک | کندانسور |
این جدول به مهندس اجازه میدهد با مقایسه دقیق، مدل مناسب بر اساس ظرفیت، راندمان و شرایط عملیاتی را انتخاب کند.
استانداردهای فنی چیلر صنعتی
برای اطمینان از کیفیت، ایمنی، عملکرد پایدار و طول عمر تجهیزات، چیلرهای صنعتی و نیمهصنعتی باید با استانداردهای بینالمللی معتبر مطابقت داشته باشند. رعایت این استانداردها به مهندسان، مدیران پروژه و بهرهبرداران کمک میکند تا سیستم قابل اعتماد و کمریسک انتخاب کنند.
مهمترین استانداردها:
ASHRAE (American Society of Heating, Refrigerating and Air-Conditioning Engineers)مشخصات طراحی و راندمان سیستمهای تبرید صنعتی
تعیین معیارهای بهرهوری انرژی و عملکرد کمپرسورها
ISO 5149
ایمنی و عملکرد سیستمهای تبرید صنعتی
الزامات مربوط به فشار، دما و انتخاب مبرد
DIN 8969
استاندارد آلمان برای تجهیزات تبرید صنعتی
شامل طراحی، تست و بازرسی اجزای اصلی
API 540
استاندارد طراحی کمپرسورهای صنعتی، مخصوص صنایع نفت و گاز
تضمین ایمنی و قابلیت عملکرد تحت شرایط سخت
اشاره کاربردی:
برای محیطهای اداری، تجاری و پروژههای کوچک تا متوسط که محدودیت فضا و صدا وجود دارد، مینی چیلر هوا خنک اداری - تجاری MC-C با رعایت این استانداردها، انتخابی مطمئن و کمریسک است. این مینیچیلرها با طراحی سازگار با استانداردهای بینالمللی، عملکرد پایدار، کاهش صدای محیطی و مصرف انرژی بهینه را تضمین میکنند.
جدول مقایسه استانداردها و کاربرد آنها
| مزایا | کاربرد | استاندارد |
|---|---|---|
| تضمین راندمان و بهرهوری انرژی | سیستمهای تبرید و تهویه | ASHRAE |
| کاهش ریسک حوادث و خرابی | ایمنی سیستمهای تبرید | ISO 5149 |
| اطمینان از کیفیت مواد و ساخت | طراحی و ساخت چیلر | DIN 8969 |
| مناسب صنایع نفت و گاز و ظرفیتهای بالا | کمپرسورهای صنعتی | API 540 |
استفاده از استانداردهای واقعی باعث میشود مقاله مرجع قابل اعتماد برای مهندسان و مدیران خرید باشد.
خطایابی و رفع مشکل چیلر صنعتی
یکی از بخشهای مهم مقاله، شناخت مشکلات رایج و روشهای رفع آنها است. این بخش، مهندسان را قادر میکند قبل از خرابی جدی، چیلر را تعمیر و بهینهسازی کنند.
مشکلات رایج چیلر صنعتی و راه حلها
| راه حل | علت محتمل | مشکل |
|---|---|---|
| شارژ مبرد، تمیز کردن اواپراتور | مبرد کم، گرفتگی اواپراتور | کاهش ظرفیت سرمایشی |
| بررسی فشار و دبی مبرد، تعمیر کمپرسور | فشار بالا در کمپرسور | افزایش مصرف انرژی |
| تنظیم شیر انبساط یا تعویض آن | تنظیم نادرست شیر انبساط | نوسان دما |
| بازبینی کمپرسور و روغنکاری | لرزش کمپرسور، مشکل روانکاری | صدای غیرعادی |
بیشتر بخوانید: اواپراتور پوسته و لوله اکسرلند: قلب عملکرد چیلرهای صنعتی
فرمول های تحلیل دیتاشیت
چند فرمول برای تحلیل دیتاشیت و بررسی راندمان ارائه میشود:
ظرفیت سرمایشی واقعی (Qactual):
Qactual = m × Cp × ΔT × η
m: دبی سیال (kg/s)
Cp: گرمای ویژه سیال (kJ/kg·°C)
ΔT: اختلاف دمای ورودی و خروجی (°C)
η: راندمان حرارتی سیستم
ضریب عملکرد واقعی (COPactual):
COPactual = Qactual / W
Qactual: ظرفیت سرمایشی واقعی (kW)
W: توان مصرفی کمپرسور (kW)
فشار اواپراتور (Pe):
Pe = Psat(Tevap) × SF
Psat: فشار اشباع مبرد در دمای اواپراتور
SF: ضریب ایمنی عملیاتی
فشار کندانسور (Pc):
Pc = Psat(Tcond) × SF
Psat: فشار اشباع مبرد در دمای کندانسور
SF: ضریب ایمنی عملیاتی
مثال تحلیل دیتاشیت
فرض کنید یک چیلر صنعتی با مشخصات دیتاشیت زیر داریم:
ظرفیت سرمایشی: 1000 kW
دبی سیال: 50 kg/s
اختلاف دما ΔT: 5°C
راندمان η: 0.95
توان کمپرسور: 200 kW
ظرفیت سرمایشی واقعی محاسبه میشود:
محاسبه ظرفیت واقعی:
Qactual = m × Cp × ΔT × η = 50 × 4.18 × 5 × 0.95 = 993 kW
و COP واقعی:
محاسبه COP واقعی:
COPactual = Qactual / W = 993 / 200 = 4.97
این محاسبات نشان میدهد که چیلر با راندمان نزدیک به دیتاشیت، عملکرد واقعی مطابق نیاز فرآیند دارد.
تجربه واقعی نصب و بهره برداری چیلر صنعتی
یک کارخانه تولید پلاستیک نیاز به خنکسازی قالبها و خطوط تولید خود دارد. مشخصات فرآیند به شرح زیر است:
دبی آب خنککننده: 40 kg/s
اختلاف دمای لازم: ΔT = 8°C
ظرفیت سرمایشی مورد نیاز: تقریباً 1300 kW
محدودیت فضا و نیاز به نصب سریع
انتخاب تجهیزات:
نوع چیلر: تراکمی آبخنک
کمپرسور: سانتریفیوژ برای ظرفیت بالا
کندانسور: آبخنک با برج خنککننده
اواپراتور: پوسته و لوله برای جریان یکنواخت
محاسبه ظرفیت واقعی:
محاسبه ظرفیت واقعی:
Qactual = m × Cp × ΔT = 40 × 4.18 × 8 = 1337.6 kW
انتخاب COP و توان کمپرسور:
با فرض COP = 5، توان کمپرسور مورد نیاز:
محاسبه توان کمپرسور:
W = Qactual / COP = 1337.6 / 5 = 267.5 kW
نتیجه: چیلر انتخاب شده، دقیقاً با نیاز خطوط تولید مطابقت دارد و فضای نصب کارخانه را بهینه استفاده میکند.
بیشتر بخوانید : چیلر تراکمی صنعتی، کدام مدل بهترین بازده و قیمت مناسب را دارد؟
بررسی چیلر صنعتی از نظر یک سازنده متخصص
نیروگاه کوچک صنعتی
نیاز: خنککاری آب گردشکننده ژنراتور و توربینها
ظرفیت لازم: 1000 kW
نوع کمپرسور: اسکرو
کندانسور: آبخنک
دما و فشار کاری: مطابق استاندارد ASHRAE و ISO 5149
تحلیل عملکرد:
اختلاف دمای آب ΔT = 5°C
دبی آب m = 50 kg/s
محاسبه ظرفیت واقعی:
Qactual = m × Cp × ΔT = 50 × 4.18 × 5 = 1045 kW
توان کمپرسور W = 210 kW
COP واقعی:
COPactual = Qactual / W = 1045 / 210 ≈ 4.97
نتیجه: انتخاب چیلر تراکمی آبخنک با کمپرسور اسکرو، راندمان بالا و عملکرد مطمئن را برای نیروگاه فراهم کرد.
جدول مقایسه نهایی انواع چیلر صنعتی
| قیمت تقریبی | محدودیت | مزایا | ظرفیت | کاربرد | نوع چیلر |
|---|---|---|---|---|---|
| متوسط | راندمان پایین در محیط گرم | نصب آسان، نیاز کم به آب | 5–500 kW | کارخانهها و صنایع کوچک | تراکمی هواخنک |
| بالا | نیاز به برج خنککن | راندمان بالا، مصرف انرژی کمتر | 100–2000 kW | صنایع بزرگ و نیروگاهها | تراکمی آبخنک |
| بالا | راندمان کمتر نسبت به تراکمی | کم صدا، مناسب محیط آرام | 50–1000 kW | صنایع حساس و کمصدا | جذبی |
راهنمای خرید چیلر صنعتی
برای انتخاب و خرید چیلر صنعتی، نکات زیر ضروری است:
تحلیل نیاز فرآیند
دبی سیال و اختلاف دمای مورد نیاز را تعیین کنید.
ظرفیت سرمایشی واقعی را بر اساس فرمولهای پایه محاسبه کنید:
فرمول پایه:
Q = m × Cp × ΔT
انتخاب نوع کمپرسور و کندانسور
ظرفیت بالا → کمپرسور سانتریفیوژ
ظرفیت متوسط → کمپرسور اسکرو
صنایع کوچک یا محدودیت فضا → کمپرسور روتاری یا پیستونی
محیط مرطوب → کندانسور آبخنک
محیط خشک و کم فضا → کندانسور هواخنک
بررسی استانداردها و دیتاشیت
اطمینان از تطابق با ASHRAE، ISO 5149، DIN 8969 و API 540
بررسی COP، فشار و دما، توان کمپرسور و نوع مبرد
خدمات پس از فروش و نصب
انتخاب درست چیلر صنعتی بدون بررسی مبدل حرارتی چیلر ناقص است، زیرا این بخش نقش کلیدی در تبادل حرارت و راندمان نهایی سیستم دارد.
