چرا انتخاب هواساز دو منظوره اهمیت زیادی دارد؟
در بسیاری از پروژه‌های ساختمانی و صنعتی، یکی از مهم‌ترین تجهیزات سیستم تهویه مطبوع، هواساز است. این دستگاه وظیفه تأمین، تصفیه و تنظیم شرایط هوای داخل ساختمان را بر عهده دارد. در میان انواع مختلف سیستم‌های تهویه، هواساز دو منظوره که مجهز به کویل آب سرد و کویل آب گرم است، یکی از پرکاربردترین گزینه‌ها محسوب می‌شود.
هواساز دو منظوره در واقع سیستمی است که می‌تواند در فصل تابستان وظیفه سرمایش هوا و در فصل زمستان وظیفه گرمایش هوا را انجام دهد. این انعطاف‌پذیری باعث شده است که در ساختمان‌های اداری، بیمارستان‌ها، مراکز تجاری، کارخانه‌ها و بسیاری از فضاهای بزرگ از این نوع هواساز استفاده شود.
اما نکته‌ای که بسیاری از خریداران یا حتی برخی مهندسان در انتخاب هواساز نادیده می‌گیرند، راندمان کویل‌های آب سرد و گرم است. در حقیقت عملکرد واقعی هواساز به میزان زیادی به کیفیت طراحی و راندمان انتقال حرارت کویل‌ها وابسته است. اگر کویل‌ها به‌درستی انتخاب نشوند، حتی قوی‌ترین فن و بهترین طراحی هواساز هم نمی‌تواند عملکرد مطلوبی ارائه دهد.
به همین دلیل در این مقاله تلاش کرده‌ایم اصول طراحی و راهنمای خرید هواساز دو منظوره را با تمرکز ویژه بر راندمان کویل‌های سرمایش و گرمایش بررسی کنیم.

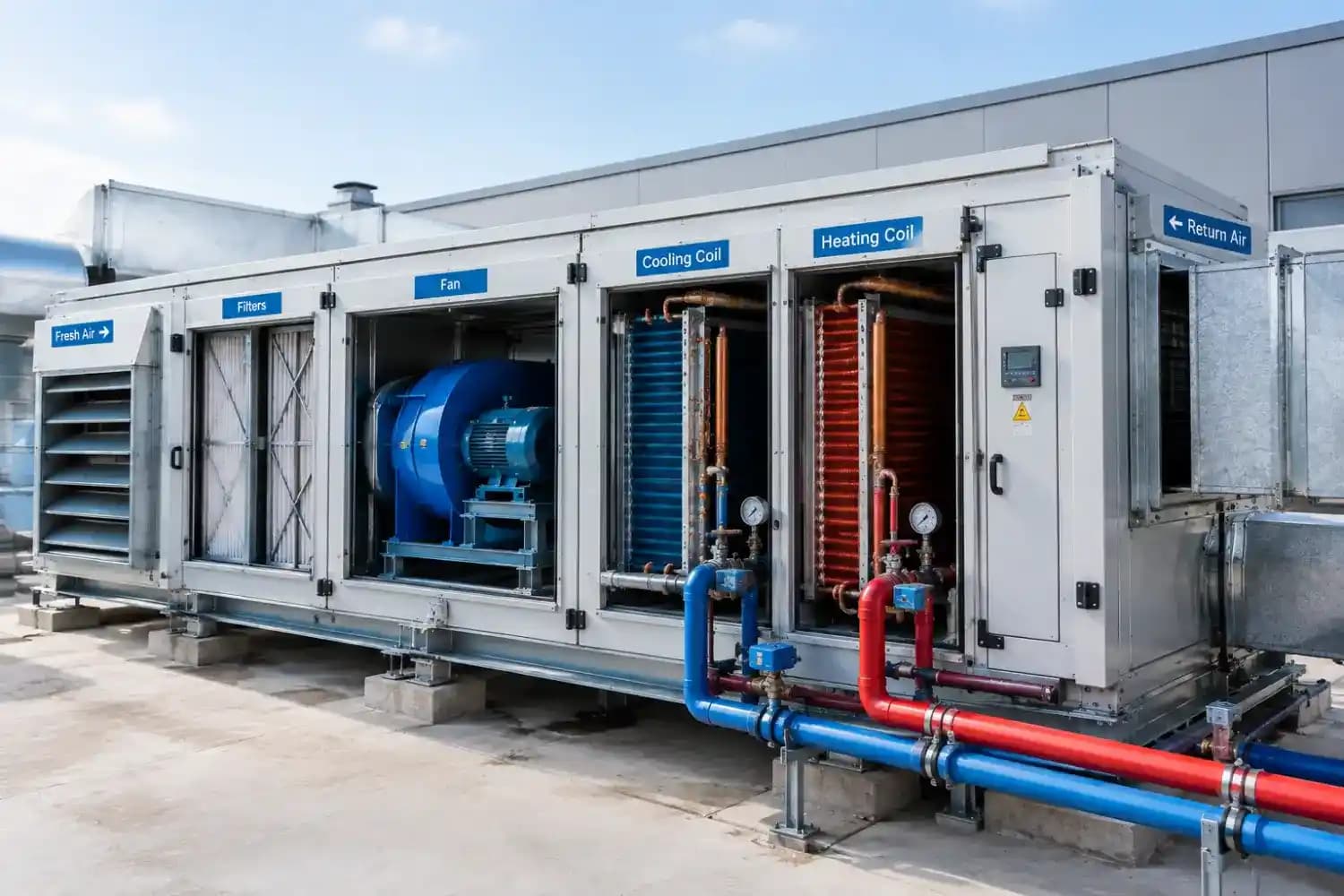

هواساز دو منظوره چیست و چگونه کار می کند؟
هواساز دو منظوره (Dual Coil Air Handling Unit) دستگاهی است که در آن از دو نوع کویل مختلف استفاده می‌شود:
- کویل آب سرد برای سرمایش
- کویل آب گرم برای گرمایش
در حالت سرمایش، آب سرد تولید شده توسط چیلر وارد کویل سرمایشی می‌شود و هوای عبوری از روی کویل خنک می‌گردد. در حالت گرمایش، آب گرم تولید شده توسط بویلر یا پکیج حرارتی وارد کویل گرمایشی شده و هوای عبوری گرم می‌شود.
این فرآیند باعث می‌شود هوای خروجی از هواساز به دمای مطلوب برسد و از طریق کانال‌ها در ساختمان توزیع شود.

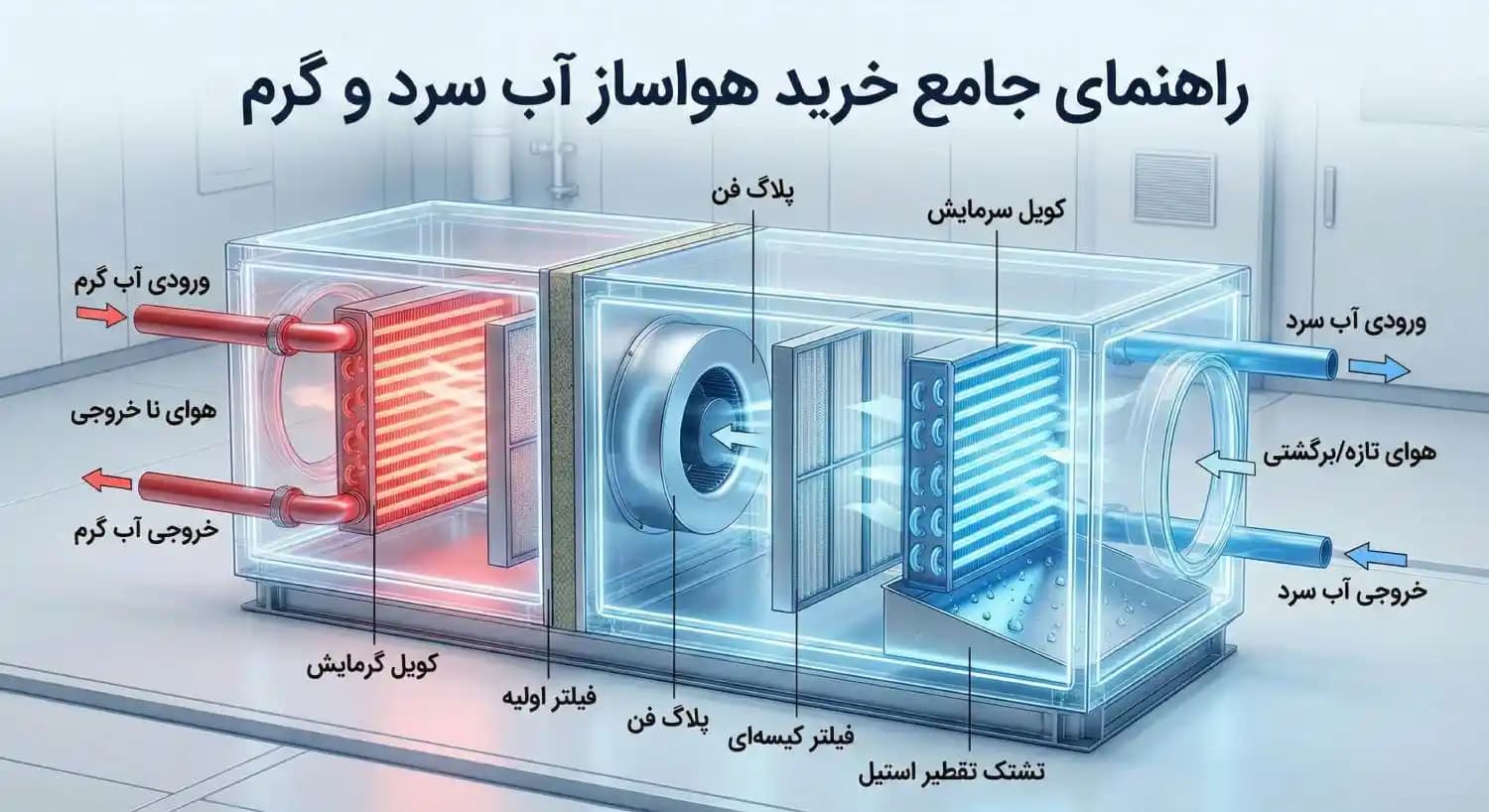

اجزای اصلی هواساز دو منظوره
برای درک بهتر اصول طراحی هواساز، ابتدا باید با اجزای اصلی آن آشنا شویم.
اجزای اصلی هواساز
| وظیفه | بخش هواساز |
|---|---|
| حذف گرد و غبار و ذرات معلق | فیلتر هوا |
| کاهش دمای هوا | کویل آب سرد |
| افزایش دمای هوا | کویل آب گرم |
| حرکت دادن جریان هوا | فن |
| تنظیم مقدار هوای تازه | دمپر |
| ترکیب هوای تازه و برگشتی | محفظه اختلاط |
هرکدام از این بخش‌ها نقش مهمی در عملکرد سیستم دارند، اما در این مقاله تمرکز اصلی بر روی کویل‌ها و راندمان آنها است.
چرا راندمان کویل در هواساز بسیار مهم است؟
کویل‌ها در واقع قلب سیستم انتقال حرارت در هواساز محسوب می‌شوند. اگر سطح تبادل حرارتی، طراحی فین‌ها یا جریان آب در کویل مناسب نباشد، عملکرد سیستم به شدت کاهش پیدا می‌کند.
برخی از مشکلات ناشی از راندمان پایین کویل عبارتند از:
- افزایش مصرف انرژی
- کاهش ظرفیت سرمایش و گرمایش
- افزایش زمان رسیدن به دمای مطلوب
- افزایش هزینه بهره‌برداری
به همین دلیل مهندسان تأسیسات در زمان طراحی هواساز به پارامترهای مختلفی مانند سطح انتقال حرارت، تعداد فین‌ها و سرعت هوا توجه می‌کنند.
پارامترهای مهم در طراحی کویل هواساز
چند عامل اصلی بر راندمان کویل‌های آب سرد و گرم تأثیر می‌گذارند:
سرعت جریان هوا
اگر سرعت هوا بیش از حد زیاد باشد، زمان تماس هوا با سطح کویل کاهش پیدا می‌کند و انتقال حرارت به خوبی انجام نمی‌شود.
سطح انتقال حرارت
هرچه سطح تماس هوا با کویل بیشتر باشد، انتقال حرارت مؤثرتر خواهد بود.
دبی جریان آب
دبی آب سرد یا گرم در داخل کویل باید به‌گونه‌ای تنظیم شود که تبادل حرارتی بهینه انجام شود.
فرمول محاسبه دبی هوای هواساز
برای طراحی هواساز ابتدا باید مقدار هوای مورد نیاز محاسبه شود.
محاسبه دبی هوا
Q = V × ACH
Q = دبی هوا
V = حجم فضا
ACH = تعداد تعویض هوا در ساعت
فرمول محاسبه بار سرمایشی کویل آب سرد
برای تعیین ظرفیت کویل سرمایشی از رابطه زیر استفاده می‌شود.
محاسبه بار سرمایشی
Q = 1.08 × CFM × ΔT
Q = ظرفیت سرمایش
CFM = دبی هوا
ΔT = اختلاف دما
جدول مقایسه عملکرد کویل آب سرد و گرم
| کویل آب گرم | کویل آب سرد | ویژگی |
|---|---|---|
| گرمایش هوا | سرمایش هوا | کاربرد |
| بویلر | چیلر | منبع انرژی |
| حدود 60 درجه | حدود 7 درجه | دمای سیال |
| افزایش دمای هوا | کاهش دمای هوا | هدف |
نمودار مفهومی عملکرد هواساز دو منظوره
هوای تازه ↓ فیلتر هوا ↓ کویل سرمایش (تابستان) ↓ کویل گرمایش (زمستان) ↓ فن ↓ کانال توزیع هوا ↓ فضای داخلی ساختمان
این مسیر ساده نشان می‌دهد که چگونه هوا در هواساز تصفیه، تنظیم دما و در نهایت به فضای داخلی منتقل می‌شود.
تفاوت هواساز تک کویل و هواساز دو کویل
در برخی پروژه‌ها از هواساز تک کویل استفاده می‌شود، اما هواساز دو کویل انعطاف بیشتری دارد.
| قابلیت‌ها | نوع هواساز |
|---|---|
| فقط سرمایش یا فقط گرمایش | تک کویل |
| سرمایش و گرمایش در یک دستگاه | دو کویل |
این ویژگی باعث شده است که هواساز دو منظوره در پروژه‌های بزرگ انتخاب رایج‌تری باشد.
نکات مهم در خرید هواساز دو منظوره
در زمان خرید هواساز باید چند عامل مهم بررسی شود:
- ظرفیت واقعی کویل‌ها
- کیفیت فین و تیوب کویل
- افت فشار هوا
- نوع فن
- راندمان انتقال حرارت
توجه به این موارد باعث می‌شود دستگاه انتخاب شده هم از نظر عملکرد و هم از نظر مصرف انرژی بهینه باشد.
انواع هواساز دو منظوره
هواساز صنعتی
هواسازهای صنعتی برای استفاده در پروژه‌های بزرگ، کارخانه‌ها و مراکز صنعتی طراحی شده‌اند. این نوع هواسازها معمولاً مجهز به کویل‌های بزرگتر و فن‌های قوی‌تر هستند تا بتوانند حجم هوای بیشتری را جابجا کنند. از ویژگی‌های هواساز صنعتی می‌توان به موارد زیر اشاره کرد:
- راندمان بالا: این هواسازها به دلیل ابعاد بزرگ و طراحی مهندسی شده، راندمان بالایی در سرمایش و گرمایش دارند.
- تنوع در طراحی: این سیستم‌ها به‌راحتی قابلیت سفارشی‌سازی برای برنامه‌های خاص را دارند.
- مصرف انرژی بهینه: با استفاده از تکنولوژی‌های پیشرفته، هواسازهای صنعتی می‌توانند مصرف انرژی را به حداقل برسانند.
هواساز هایژنیک
هواسازهای هایژنیک معمولاً در بیمارستان‌ها، اتاق‌های تمیز و محیط‌هایی که نیاز به کنترل دقیق کیفیت هوا دارند، استفاده می‌شوند. این هواسازها به سیستم‌های فیلتراسیون و نگهداری دقیق‌تری نیاز دارند. برخی از ویژگی‌های هواسازهای هایژنیک:
- کنترل بالای آلودگی: این سیستم‌ها دارای فیلترهای HEPA هستند که ذرات کوچک و آلودگی‌ها را از بین می‌برند.
- طراحی ویژه: طراحی آنها به گونه‌ای است که از ورود آلودگی‌ها و عفونت‌ها جلوگیری می‌کند.
- تنظیم دقیق دما و رطوبت: به دلیل حساسیت بالای محیط‌های پزشکی، این هواسازها دارای قابلیت‌های بالایی در تنظیم دما و رطوبت هستند.
هواساز ماژولار
هواسازهای ماژولار به‌خوبی با نیازهای خاص پروژه‌های مختلف سازگار می‌شوند. این دستگاه‌ها به‌صورت ماژول‌های جداگانه طراحی شده‌اند که می‌توانند به‌راحتی به هم متصل شوند. ویژگی‌های آنها عبارتند از:
- سازگاری بالا: قابلیت ترکیب و تنظیم آنها با توجه به ظرفیت مورد نیاز به سادگی امکان‌پذیر است.
- نصب آسان: به دلیل طراحی پیکربندی‌شده، نصب و راه‌اندازی این دستگاه‌ها بسیار آسان است.
- انعطاف‌پذیری در گسترش: در صورت نیاز به ظرفیت بیشتر، می‌توان ماژول‌های جدید به سیستم افزود.
هواساز DX
هواساز DX (Direct Expansion) یک نوع هواساز است که با استفاده از سیستم‌های مبرد به‌طور مستقیم هوا را خنک می‌کند. به دلیل طراحی خاص و عدم نیاز به چیلر مجزا، این هواسازها معمولاً در پروژه‌های کوچک یا متوسط استفاده می‌شوند. از مزایای این نوع می‌توان به موارد زیر اشاره کرد:
- نصب ساده: به دلیل عدم نیاز به چیلر مجزا، نصب این نوع هواساز بسیار ساده‌تر است.
- هزینه کمتر: هزینه نصب و نگهداری این سیستم معمولاً پایین‌تر از سیستم‌های دیگر است.
- عملکرد سریع: این سیستم‌ها می‌توانند هوای مطبوع را سریع‌تر تولید کنند.
هواساز با کویل آب سرد و گرم
این نوع هواسازها که در واقع هواسازهای دو منظوره محسوب می‌شوند، می‌توانند همزمان وظیفه سرمایش و گرمایش را انجام دهند. آنها به‌ویژه در ساختمان‌های بزرگ و اداری کارایی دارند. مزایای این نوع سیستم شامل:
- انعطاف‌پذیری در عملکرد: قابلیت تغییر عملکرد بر اساس شرایط آب و هوایی و نیاز کاربر.
- کاهش هزینه‌های انرژی: با استفاده از یک سیستم دو منظوره، هزینه‌های سرمایش و گرمایش کاهش می‌یابد.
- کارایی بالا: این هواسازها با استفاده از روش‌های مدرن در طراحی کویل می‌توانند راندمان بالایی را ارائه دهند.
ساختار کویل هواساز دو منظوره
کویل آب سرد
کویل آب سرد نقش کلیدی در سیستم‌های سرمایشی دارند. این کویل‌ها به گونه‌ای طراحی شده‌اند که گرما را از هوای داخلی جذب کنند و به آب سرد منتقل کنند. برخی از مشخصات مهم کویل‌های آب سرد عبارتند از:
- ساختار فنی: این کویل‌ها معمولاً دارای لوله‌های مسی یا استیل با فین‌های آلومینیومی هستند تا انتقال حرارت به بهترین شکل ممکن انجام گیرد.
- جریان آب: دبی و دما در کویل‌های آب سرد اهمیت حیاتی دارند. جریان آب سرد معمولاً در حدود 7 درجه سانتی‌گراد و در دبی مناسب باید باشد.
- مدل‌های مختلف: بسته به نوع کاربری، کویل‌های آب سرد می‌توانند در انواع مختلف طراحی شوند، مانند کویل‌های آب سرد با جریان معکوس و یا مستقیم.
کویل آب گرم
کویل آب گرم برای تولید هوای گرم در زمان‌های سرد سال طراحی شده است. این کویل‌ها نیاز به آب داغ دارند که معمولاً از بویلر تأمین می‌شود. ویژگی‌های کویل‌های آب گرم شامل:
- جریان حرارت: کویل‌های آب گرم باید دمایی در حدود 60 تا 80 درجه سانتی‌گراد داشته باشند تا کارایی لازم را ارائه دهند.
- راندمان انتقال حرارت: طراحی فنی و کیفیت سطح تماس در کویل‌های آب گرم اثرات مستقیم بر روی راندمان انتقال حرارت دارند.
- محل قرارگیری: جایگاه نصب این کویل‌ها باید به گونه‌ای باشد که امکان جریان هوای کافی وجود داشته باشد.
عوامل مؤثر بر راندمان کویل‌ها
طراحی فین و تیوب
- تیوب: طراحی باید به گونه‌ای باشد که فاصله بین تیوب‌ها بهینه باشد تا جریان هوا به راحتی از روی سطوح عبور کند.
- فین: فین‌ها باید طوری طراحی شوند که سطح تماس بیشتری ایجاد کنند و انتقال حرارت را بهبود ببخشند.
دبی هوا
دبی آب و هوا در عملکرد کویل‌ها تأثیر مستقیم دارد. باید دقت شود که دبی مناسب انتخاب شود تا بهترین نتیجه به‌دست آید.
ضخامت و جنس لوله
- جنس: استفاده از لوله‌های مسی به دلیل خاصیت خوب انتقال حرارت، معمولاً در کویل‌ها رایج است.
- ضخامت: لوله‌ها باید به گونه‌ای طراحی شوند که به آسانی بتوانند دماهای بالا و پایین را تحمل کنند بدون اینکه آسیب ببینند.
جدول مقایسه فنی انواع هواساز دو منظوره
| ویژگی‌ها | دما | منبع انرژی | ظرفیت | نوع هواساز |
|---|---|---|---|---|
| طراحی سفارشی | متغیر | برق/گاز | بالا | صنعتی |
| فیلتر HEPA | متغیر | برق | متوسط | هایژنیک |
| نصب آسان | متغیر | برق | متغیر | ماژولار |
| هزینه کمتر | 7-15 | برق | کم | DX |
| کارایی دوگانه | 7-80 | برق/گاز | بالا | کویل آب سرد و گرم |
نمودار مفهومی عملکرد کویل‌های هواساز
+-------------------+ | کولر آب سرد | | | +---------+---------+ | | +---------v---------+ | فن | +---------+---------+ | +---------v---------+ | کولر آب گرم | | | +-------------------+
این نمودار نشان‌دهنده جریان هوای عبوری از بین کویل‌های آب سرد و گرم است.
چرا محاسبات مهندسی در هواساز دو منظوره حیاتی است؟
در انتخاب و طراحی هواساز دو منظوره، اگر محاسبات مهندسی به‌درستی انجام نشود، حتی بهترین برند و باکیفیت‌ترین تجهیزات هم نمی‌توانند عملکرد مطلوبی ارائه دهند. بسیاری از مشکلات رایج در پروژه‌ها مانند سرمایش ناکافی، گرمایش ضعیف، مصرف انرژی بالا، صدای زیاد فن و حتی یخ‌زدگی کویل‌ها، مستقیماً به خطا در محاسبات دبی هوا یا ظرفیت کویل‌ها برمی‌گردد.
در این فاز، به‌صورت گام‌به‌گام و کاملاً مهندسی، روش محاسبه موارد زیر را بررسی می‌کنیم:
- دبی هوای مورد نیاز هواساز
- ظرفیت کویل آب سرد
- ظرفیت کویل آب گرم
- بار سرمایشی و گرمایشی فضا
- مثال عددی کامل و قابل اجرا
- جدول جمع‌بندی مراحل طراحی
محاسبه حجم فضای تحت تهویه
اولین مرحله در طراحی هر هواساز، تعیین حجم فضایی است که قرار است تهویه شود.
محاسبه حجم فضا
V = A × H
V = حجم فضا (m³)
A = مساحت فضا (m²)
H = ارتفاع خالص فضا (m)
این مقدار مبنای تمام محاسبات بعدی است.
تعیین تعداد تعویض هوا (ACH)
تعداد تعویض هوا در ساعت به نوع کاربری فضا بستگی دارد.
| ACH پیشنهادی | نوع فضا |
|---|---|
| 6 – 8 | اداری |
| 8 – 12 | تجاری |
| 10 – 15 | صنعتی سبک |
| 15 – 25 | سالن تولید |
| 12 – 20 | بیمارستانی |
محاسبه دبی هوای هواساز
پس از مشخص شدن حجم و ACH، دبی هوای هواساز محاسبه می‌شود.
محاسبه دبی هوا
Q_air = V × ACH
Q_air = دبی هوا (m³/h)
اگر نیاز به CFM باشد:
تبدیل دبی هوا
CFM = Q_air ÷ 1.7
محاسبه بار سرمایشی کویل آب سرد
کویل آب سرد باید بتواند کل بار سرمایشی فضا را پوشش دهد. این بار شامل موارد زیر است:
- بار افراد
- بار تجهیزات
- بار روشنایی
- بار هوای تازه
فرمول پایه بار سرمایشی بر اساس دبی هوا
بار سرمایشی کویل آب سرد
Q_cooling = 1.08 × CFM × ΔT
Q_cooling = بار سرمایشی (BTU/h)
ΔT = اختلاف دمای هوای ورودی و خروجی
📌 برای تبدیل به kW:
تبدیل
BTU/h به kW Q(kW) = Q(BTU/h) ÷ 3412
محاسبه ظرفیت کویل آب سرد بر اساس آب
در طراحی دقیق‌تر، ظرفیت کویل از سمت آب نیز بررسی می‌شود.
ظرفیت کویل آب سرد
Q = ṁ × Cp × ΔT
ṁ = دبی جرمی آب (kg/s)
Cp = گرمای ویژه آب (4.18 kJ/kg.K)
ΔT = اختلاف دمای آب رفت و برگشت
معمولاً ΔT آب سرد بین 5 تا 7 درجه سانتی‌گراد در نظر گرفته می‌شود.
محاسبه بار گرمایشی کویل آب گرم
بار گرمایشی نیز مشابه بار سرمایشی محاسبه می‌شود، اما با اختلاف دمای گرمایش.
بار گرمایشی کویل آب گرم
Q_heating = 1.08 × CFM × ΔT
ΔT در گرمایش معمولاً بین 20 تا 30 درجه است.
محاسبه ظرفیت کویل آب گرم از سمت آب
ظرفیت کویل آب گرم
Q = ṁ × Cp × (T_supply − T_return)
✅ دمای آب گرم رفت معمولاً 60 تا 80 درجه سانتی‌گراد است.
مثال عددی کامل طراحی هواساز دو منظوره
مشخصات پروژه (فضای اداری)
| مقدار | پارامتر |
|---|---|
| 300 m² | مساحت |
| 3.5 m | ارتفاع |
| 8 | ACH |
| 10°C | ΔT سرمایش |
| 25°C | ΔT گرمایش |
محاسبه حجم
V = 300 × 3.5 = 1050 m³
محاسبه دبی هوا
Q_air = 1050 × 8 = 8400 m³/h
CFM = 8400 ÷ 1.7 ≈ 4940 CFM
محاسبه بار سرمایشی
Q_cooling = 1.08 × 4940 × 10 Q_cooling ≈ 53352 BTU/h
Q ≈ 15.6 kW
✅ ظرفیت کویل آب سرد ≈ 16 kW
محاسبه بار گرمایشی
Q_heating = 1.08 × 4940 × 25 Q_heating ≈ 133380 BTU/h
Q ≈ 39 kW
✅ ظرفیت کویل آب گرم ≈ 40 kW
جدول جمع‌بندی مراحل طراحی هواساز دو منظوره
| نتیجه | پارامتر | مرحله |
|---|---|---|
| 1050 m³ | حجم فضا | 1 |
| 8400 m³/h | دبی هوا | 2 |
| 16 kW | ظرفیت کویل آب سرد | 3 |
| 40 kW | ظرفیت کویل آب گرم | 4 |
| دو منظوره | نوع هواساز | 5 |
| فین‌دار مسی | نوع کویل | 6 |
نکات مهندسی مهم در طراحی نهایی
- ظرفیت کویل همیشه 10 تا 15 درصد بالاتر از محاسبات انتخاب شود
- افت فشار کویل در انتخاب فن لحاظ گردد
- سرعت عبور هوا از روی کویل بیش از حد مجاز نباشد
- دبی آب و سرعت جریان بررسی شود
- امکان کنترل دو فصلی (Summer/Winter) در BMS دیده شود
جدول استانداردهای طراحی کویل های هواساز
| توضیحات | پارامتر | استاندارد |
|---|---|---|
| حداقل کارایی مورد نیاز برای سیستم‌های تهویه | کارایی انرژی | ASHRAE 90.1 |
| کنترل کیفیت هوای داخلی در بیمارستان‌ها | کیفیت هوا | ASHRAE 170 |
| استانداردهای محیط مورد نیاز برای اتاق‌های تمیز | اتاق تمیز | ISO 14644 |
