در دنیای امروز، سیستمهای تهویه مطبوع نقش حیاتی در تأمین کیفیت هوای داخلی، آسایش حرارتی و سلامت محیط ایفا میکنند. هواساز (Air Handling Unit یا AHU) بهعنوان قلب تپنده سیستمهای تهویه، در طیف گستردهای از کاربردها از جمله ساختمانهای اداری، مراکز تجاری، کارخانجات صنعتی، مراکز درمانی و سایر فضاهایی که کیفیت هوا و رفاه کاربران اهمیت ویژهای دارد، مورد استفاده قرار میگیرد.
با پیشرفت فناوریهای HVAC و افزایش تنوع کاربریهای تخصصی، انتخاب، طراحی و بهرهبرداری صحیح از هواسازها به موضوعی کاملاً مهندسی و تخصصی تبدیل شده است. در کنار هواسازها، تجهیزاتی نظیر روفتاپ پکیجها نیز بهعنوان راهکارهای یکپارچه تأمین سرمایش، گرمایش و تهویه، جایگاه ویژهای در پروژههای مختلف پیدا کردهاند. بهعنوان نمونه، روف تاپ پکیج 30 تن یکی از گزینههای پرکاربرد در ساختمانهای تجاری، سولههای صنعتی و فضاهای بزرگ محسوب میشود که قابلیت تأمین حجم بالایی از هوای مطبوع را با راندمان مناسب فراهم میکند.
در این بخش، تلاش میکنیم با نگاهی علمی و مهندسی، انواع هواسازها، نحوه عملکرد، اجزای تشکیلدهنده، کاربردها، مزایا و همچنین ارتباط آنها با تجهیزاتی مانند روفتاپ پکیجها را بررسی کرده و اهمیت انتخاب صحیح این تجهیزات در بهینهسازی عملکرد سیستمهای تهویه مطبوع را مورد ارزیابی قرار دهیم.
تعریف هواساز و عملکرد کلی
هواساز دستگاهی است که وظیفه آن تنظیم، تصفیه، تهویه، سرمایش و گرمایش هوا در محیطهای مختلف است. این دستگاه در داکت سیستم تهویه نصب شده و فرآیندهایی چون فیلتراسیون، تنظیم رطوبت، کنترل دما و حتی بازیافت انرژی را برای ارتقای کیفیت هوای داخلی انجام میدهد.
وظایف اصلی هواساز
| شرح مختصر | وظیفه |
|---|---|
| جابجایی هوای تازه و تامین اکسیژن محیط | تهویه |
| سرمایش یا گرمایش هوا برای حفظ آسایش دمایی | تنظیم دما |
| افزایش یا کاهش رطوبت برای شرایط ویژه (مثلاً اتاق عمل) | کنترل رطوبت |
| حذف ذرات گرد و غبار، آلایندهها، میکروبها | فیلتراسیون |
| بهینهسازی مصرف انرژی و کیفیت هوای محیط | ترکیب هوای تازه و برگشتی |
دسته بندی هواساز بر اساس نوع کاربری
جدول مقایسه هواسازها در کاربریهای مختلف
| کاربرد کلیدی | ویژگی ویژه | الزامات عملکردی | نوع کاربری |
|---|---|---|---|
| کارخانجات، آزمایشگاهها، صنایع غذایی | مقاومت در برابر خوردگی، تعویض آسان فیلترها | ظرفیت هوادهی بالا، فیلتراسیون صنعتی، کنترل رطوبت و دما دقیق | صنعتی |
| مجتمعهای اداری، مراکز خرید، مراکز تفریحی | کنترل دقیق دما، رطوبت و فیلترهای بهداشتی | صدای کم، مصرف بهینه انرژی، طراحی زیباشناختی | تجاری |
| اتاق عمل، ICU | ضدعفونیکننده هوا، کنترل آلودگی | فیلتراسیون ویژه، کنترل دقیق رطوبت و دما، تعویض سریع فیلتر | بیمارستانی و درمانی |
| خانهها و آپارتمانها | قابلیت نصب در سقف یا دیوار | ابعاد جمعوجور، مصرف پایین انرژی | مسکونی |
اجزای اصلی هواساز و نقش هرکدام
امروزه همه هواسازها معمولاً از اجزای اصلی زیر تشکیل شدهاند:
| نقش و عملکرد | جزء |
|---|---|
| حذف ذرات معلق، آلودگی و بهبود کیفیت | فیلتر هوا |
| تنظیم و تهویه دمای هوا | کویل حرارتی و برودتی |
| جابجایی و تامین جریان هوا | فن (بلوئر) |
| کنترل ورود و خروج هوا | دمپر |
| حفاظت اجزا و جلوگیری از نشت هوا | بدنه (کِیس) |
| پایش، کنترل و اتوماسیون | تجهیزات کنترلی |
اهمیت هواساز در افزایش بهرهوری و سلامت
انتخاب هواساز با ظرفیت صحیح، نوع فیلتراسیون مناسب و سیستم کنترل دقیق منجر به:
- کاهش هزینه انرژی
- افزایش راندمان تولید (در صنایع)
- حفظ سلامت کارکنان و ساکنان محیط
- کنترل دقیق شرایط محیطی، جلوگیری از رشد قارچ و باکتری
فرمولهای کلیدی طراحی و محاسبات هواساز
محاسبه دبی هوای مورد نیاز:
text
- Q: دبی هوا (متر مکعب بر دقیقه)
- n: تعداد اتاق یا فضا
- V: حجم هر فضا (متر مکعب)
- ACH: نرخ تعویض هوا در ساعت
دبی هوای مورد نیاز:
Q = n × V × ACH / 60
بار سرمایشی:
Q = ρ × Cp × ΔT × Q_air
- Q: بار سرمایشی (کیلووات)
- ρ: چگالی هوا (کیلوگرم بر متر مکعب)
- Cp: گرمای ویژه هوا (kJ/kg.°C)
- ΔT: اختلاف دمای هوای رفت و برگشت (°C)
- Q_air: جریان هوا (m³/s)
ساختار کلی هواساز و جریان هوا
| توضیح عملکرد | اجزا | مرحله |
|---|---|---|
| جداسازی ذرات بزرگ | فیلتر اولیه | ورود هوا |
| حرکت دادن و مخلوط کردن هوا | دمنده (فن) | تهویه |
| سرمایش یا گرمایش برحسب نیاز | کویلهای حرارتی و برودتی | تنظیم دما |
| تصفیه نهایی و حذف ذرات ریز | فیلتر ثانویه | فیلتراسیون |
| تنظیم میزان ورود/خروج و کیفیت هوا | دمپرها و حسگرها | کنترل |
| انتقال به فضا | داکتها | خروج هوا |
در این بخش با ساختار، وظایف و نقش حیاتی هواساز در محیطهای صنعتی، تجاری و درمانی آشنا شدید. مطالب ارائهشده، مبنایی مناسب برای تصمیمگیری اصولی در انتخاب، طراحی و بهرهبرداری از سیستمهای هواساز در پروژههای مختلف فراهم میکند.
در ادامه بررسی نقش هواساز در کاربریهای گوناگون، لازم است به تحلیل فنی و مهندسی معیارهای انتخاب این تجهیزات پرداخته شود. بسیاری از پروژههای تهویه مطبوع زمانی با کاهش راندمان، افزایش مصرف انرژی یا مشکلات کیفی هوا مواجه میشوند که ظرفیت هواساز، نوع فیلتراسیون، حجم هوادهی، افت فشار و بارهای حرارتی و برودتی محیط بهدرستی محاسبه نشده باشند. این موضوع در فضاهای حساس مانند بیمارستانها، اتاقهای عمل، آزمایشگاهها و مراکز درمانی اهمیت دوچندان پیدا میکند؛ جایی که استفاده از هواسازهای هایژنیک (بیمارستانی) با طراحی ویژه، سطوح داخلی قابل شستشو، حداقل نقاط تجمع آلودگی و سیستمهای فیلتراسیون پیشرفته از جمله فیلترهای HEPA، برای حفظ کیفیت و سلامت هوای محیط ضروری است.
در این بخش تلاش شده است مهمترین معیارهای طراحی، انتخاب و بهرهبرداری از انواع هواسازهای صنعتی، تجاری و هایژنیک بهصورت کاملاً کاربردی و مهندسی بررسی شود تا مهندسان تأسیسات، طراحان HVAC و کارفرمایان بتوانند با شناخت دقیقتر الزامات هر پروژه، مناسبترین راهکار تهویه را انتخاب کنند.
معیارهای اصلی انتخاب هواساز در پروژههای تهویه مطبوع
انتخاب هواساز مناسب به چند پارامتر کلیدی وابسته است. این پارامترها مستقیماً بر راندمان سیستم، مصرف انرژی و کیفیت هوای داخلی تأثیر میگذارند.
| تأثیر در عملکرد سیستم | توضیح مهندسی | پارامتر طراحی |
|---|---|---|
| تعیین ظرفیت فن و اندازه دستگاه | حجم هوای مورد نیاز برای تهویه فضا | دبی هوای مورد نیاز |
| تعیین اندازه کویلها | میزان انرژی لازم برای تغییر دمای هوا | بار سرمایشی و گرمایشی |
| تعیین نوع فیلتر (HEPA، کیسهای، فلزی) | سطح فیلتراسیون مورد نیاز محیط | کیفیت هوای مورد نیاز |
| انتخاب فن مناسب | اهمیت نویز در محیطهای حساس | سطح صدا |
| کاهش هزینههای بهرهبرداری | میزان مصرف برق سیستم | راندمان انرژی |
| تعیین قدرت فن | مقاومت شبکه کانالها | فشار استاتیکی سیستم |

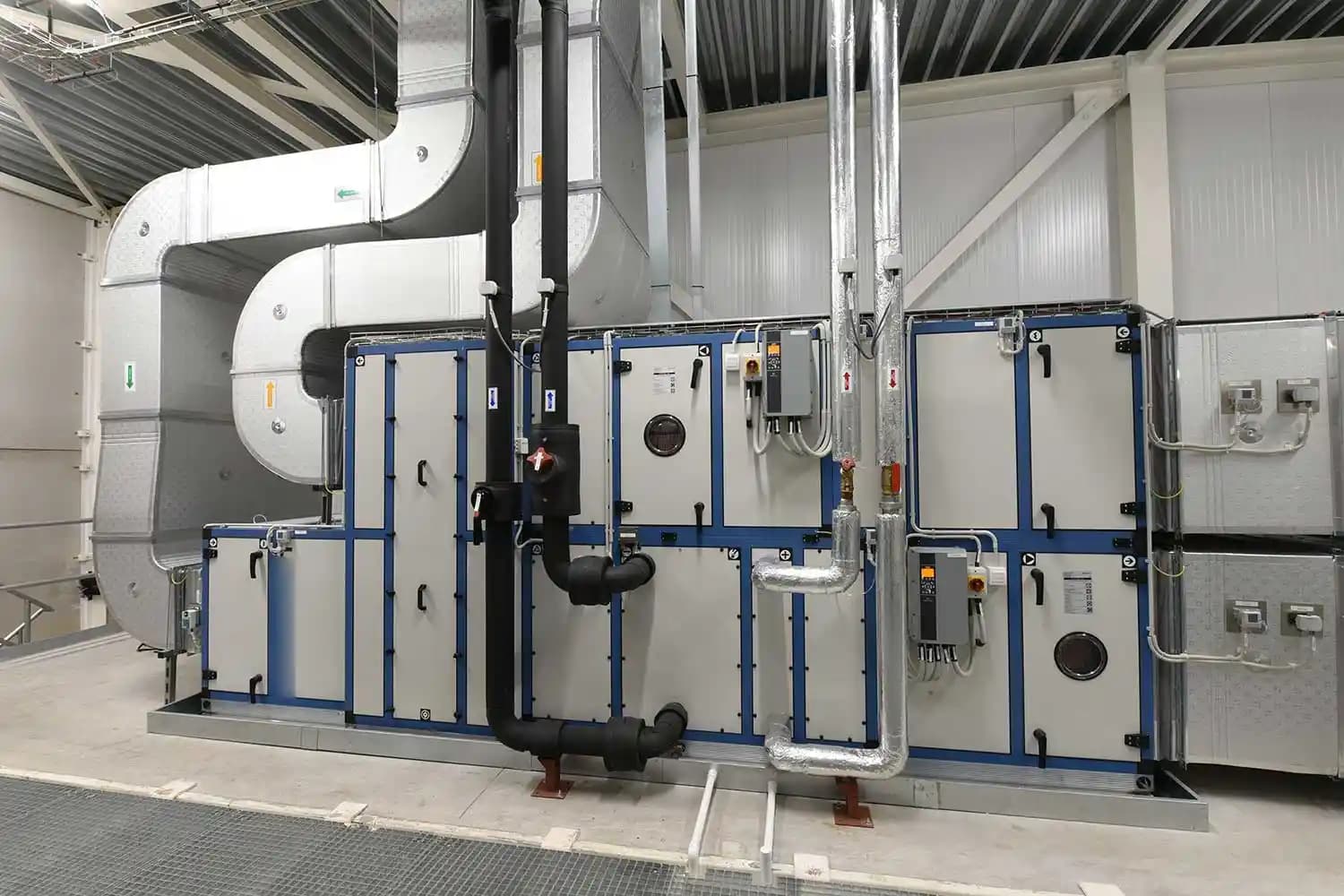

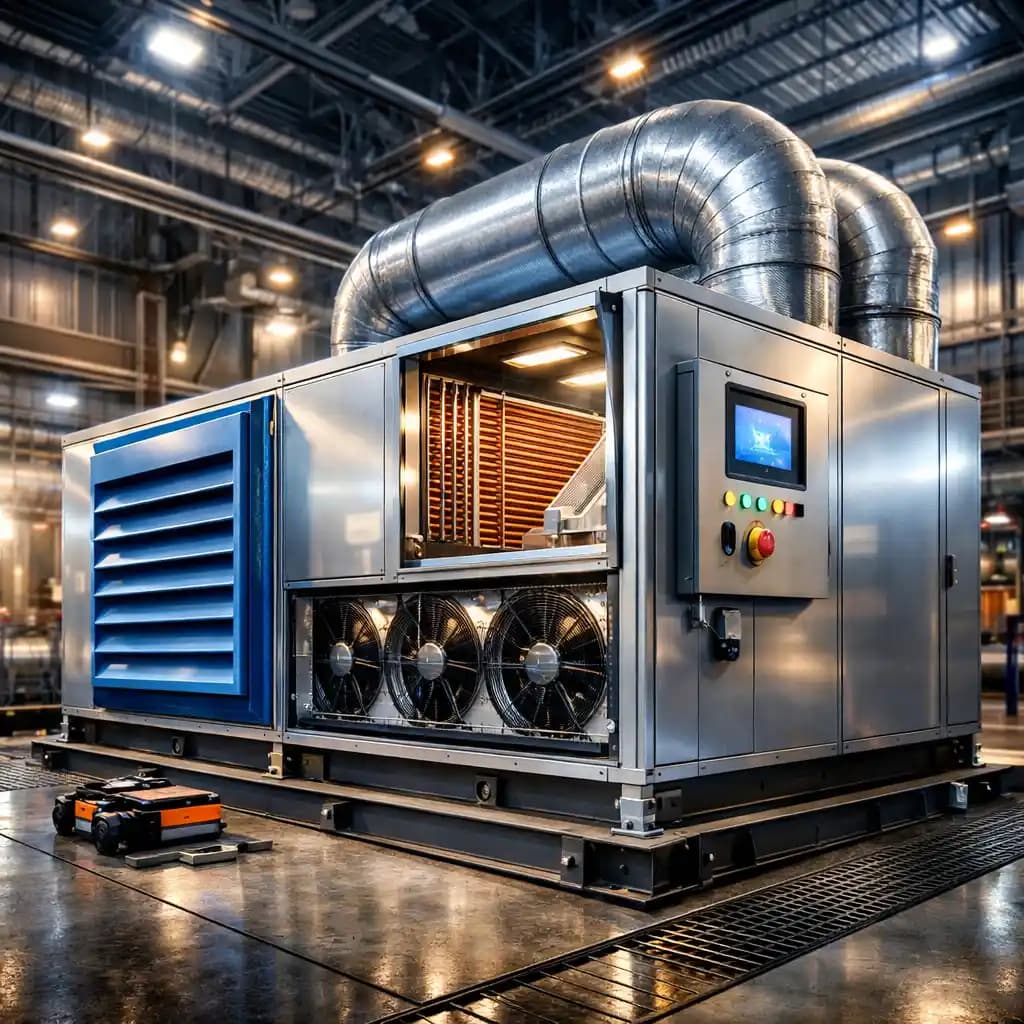

بررسی عملکرد هواساز در محیطهای صنعتی
در محیطهای صنعتی، هواسازها علاوه بر تأمین تهویه مطبوع، وظیفه کنترل آلایندهها، بخارات شیمیایی، رطوبت و ذرات معلق را نیز بر عهده دارند. در صنایعی مانند صنایع غذایی، داروسازی، الکترونیک و اتاقهای تمیز (Clean Room)، حتی کوچکترین آلودگی میتواند کیفیت محصول نهایی و فرآیند تولید را تحت تأثیر قرار دهد. به همین دلیل هواسازهای صنعتی معمولاً به سیستمهای فیلتراسیون چندمرحلهای، کنترل دقیق دما و رطوبت و تجهیزات مانیتورینگ کیفیت هوا مجهز میشوند.
در بسیاری از پروژههای صنعتی، هواساز بهصورت مستقیم با چیلر تراکمی کار میکند. در این ساختار، چیلر تراکمی وظیفه تولید آب سرد را بر عهده دارد و آب سرد تولیدشده از طریق کویل سرمایشی هواساز عبور میکند تا هوای موردنیاز فرآیند یا فضای صنعتی به دمای مطلوب برسد. این ترکیب به دلیل راندمان بالا، قابلیت کنترل دقیق شرایط محیطی و امکان تأمین ظرفیتهای برودتی بالا، یکی از رایجترین راهکارهای تهویه مطبوع در کارخانهها، خطوط تولید، مراکز صنعتی و ساختمانهای بزرگ محسوب میشود.
انتخاب صحیح ظرفیت هواساز و چیلر تراکمی، طراحی مناسب شبکه کانالکشی و کنترل دقیق حجم هوای رفت و برگشت، تأثیر مستقیمی بر کیفیت عملکرد سیستم، کاهش مصرف انرژی و افزایش بهرهوری فرآیندهای صنعتی خواهد داشت.
ویژگیهای کلیدی هواساز صنعتی
| توضیح | ویژگی |
|---|---|
| امکان جابجایی حجم زیاد هوا در سالنهای صنعتی | ظرفیت هوادهی بالا |
| مقاومت در برابر خوردگی و شرایط سخت محیطی | بدنه مقاوم |
| حذف ذرات ریز، میکروبها و آلودگیها | فیلتراسیون چندمرحلهای |
| حفظ شرایط تولید استاندارد | کنترل دقیق دما و رطوبت |

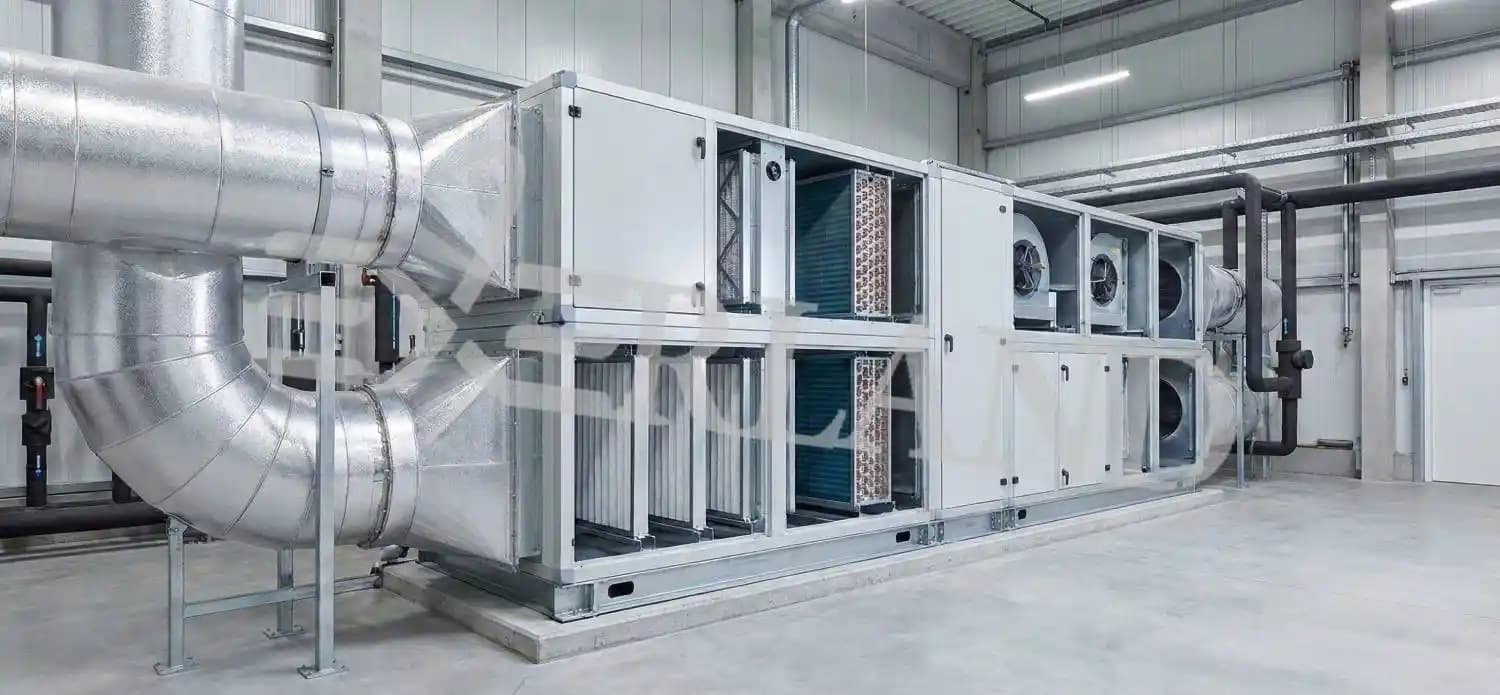

بررسی هواساز در کاربریهای تجاری
در ساختمانهای تجاری، اولویت اصلی ایجاد آسایش حرارتی برای افراد حاضر در محیط است. در این نوع ساختمانها عواملی مانند مصرف انرژی، صدای سیستم و توزیع یکنواخت هوا اهمیت بیشتری پیدا میکند.
کاربردهای رایج هواساز در ساختمانهای تجاری
- مراکز خرید
- ساختمانهای اداری
- هتلها
- مراکز همایش
- فرودگاهها
- مراکز درمانی
در این محیطها معمولاً از هواسازهای ماژولار استفاده میشود تا بتوان ظرفیت سیستم را متناسب با نیاز ساختمان تنظیم کرد.
مقایسه هواساز صنعتی و تجاری
| هواساز تجاری | هواساز صنعتی | ویژگی |
|---|---|---|
| متوسط | بسیار بالا | ظرفیت هوا |
| بهداشتی و استاندارد | صنعتی و چندمرحلهای | نوع فیلتراسیون |
| معمولی | بسیار دقیق | کنترل رطوبت |
| اهمیت بسیار زیاد | اهمیت کمتر | سطح صدا |
| متوسط | بالا | هزینه نگهداری |
پارامترهای مهم در طراحی سیستم هواساز
برای طراحی صحیح یک سیستم هواساز باید چند پارامتر کلیدی محاسبه شود.
محاسبه بار حرارتی فضا
محاسبه بار حرارتی
Q = U × A × ΔT
Q : بار حرارتی (وات)
U : ضریب انتقال حرارت (W/m²K)
A : سطح انتقال حرارت (m²)
ΔT : اختلاف دمای داخل و خارج (°C)
محاسبه سرعت جریان هوا در کانال
سرعت جریان هوا
V = Q / A
V : سرعت هوا (m/s)
Q : دبی هوا (m³/s)
A : سطح مقطع کانال (m²)
محاسبه توان فن هواساز
توان فن
P = (Q × ΔP) / η
P : توان فن (وات)
Q : دبی هوا (m³/s)
ΔP : افت فشار کل سیستم (Pa)
η : راندمان فن
در پروژههای مبتنی بر هواساز صنعتی، محاسبات فوق مبنای انتخاب ظرفیت کویلها، ابعاد کانالها، توان فن، نوع فیلتراسیون و تجهیزات کنترلی محسوب میشوند. انجام صحیح این محاسبات موجب افزایش راندمان سیستم، کاهش هزینههای بهرهبرداری و دستیابی به شرایط محیطی پایدار و استاندارد خواهد شد.
تحلیل افت فشار در هواساز
یکی از مهمترین عوامل در عملکرد صحیح هواساز، افت فشار در اجزای مختلف سیستم است. افت فشار بیش از حد باعث افزایش مصرف انرژی و کاهش راندمان سیستم میشود.
منابع اصلی افت فشار در سیستم هواساز
| توضیح | منبع افت فشار |
|---|---|
| با افزایش آلودگی فیلتر افت فشار افزایش مییابد | فیلترها |
| عبور هوا از میان فینهای کویل | کویلها |
| اصطکاک بین هوا و دیواره کانال | کانالها |
| کنترل جریان هوا | دمپرها |
نمودار مفهومی عملکرد سیستم هواساز
| نتیجه | عملکرد | مرحله |
|---|---|---|
| تأمین اکسیژن | ورود هوا از محیط بیرون | ورود هوای تازه |
| افزایش کیفیت هوا | حذف گرد و غبار | فیلتراسیون اولیه |
| سرمایش یا گرمایش | عبور از کویلها | تنظیم دما |
| کنترل شرایط محیط | رطوبتزن یا رطوبتگیر | تنظیم رطوبت |
| توزیع یکنواخت در فضا | انتقال از طریق کانال | توزیع هوا |
بیشتر بخوانید: راهنمای جامع خرید چیلر اسکرو صنعتی؛ ظرفیت سنجی، مصرف انرژی،نکات مهندسی
نقش هواساز در بهینهسازی مصرف انرژی
با پیشرفت تکنولوژی، هواسازهای جدید مجهز به سیستمهای پیشرفته مدیریت انرژی شدهاند. استفاده از این فناوریها میتواند مصرف انرژی سیستم تهویه را تا حد قابل توجهی کاهش دهد.
فناوریهای بهینهسازی انرژی در هواساز
- استفاده از مبدل بازیافت انرژی
- فنهای دور متغیر (VFD)
- کنترل هوشمند دما و رطوبت
- سنسورهای کیفیت هوا
- سیستمهای مدیریت ساختمان (BMS)
انواع هواساز بر اساس ساختار و طراحی
هواسازها بسته به نوع پروژه، شرایط محیطی و سطح کنترل مورد نیاز در چند دسته اصلی قرار میگیرند.هواساز EX-CR مناسب خانهها و پروژههای تجاری کوچک است و معمولا با تمرکز بر کارایی، کمصدا بودن و نصب آسان طراحی میشود.
جدول دستهبندی انواع هواساز
| کاربرد | ویژگیها | نوع هواساز |
|---|---|---|
| ساختمانهای اداری و تجاری | طراحی ساده، استفاده در پروژههای عمومی | هواساز معمولی |
| بیمارستانها، داروسازی | فیلتراسیون چندمرحلهای، بدنه آنتیباکتریال | هواساز هایژنیک |
| کارخانهها، صنایع سنگین | ظرفیت بالا، مقاومت در شرایط سخت | هواساز صنعتی |
| پروژههای بزرگ و مجتمعها | طراحی مدولار و قابل توسعه | هواساز ماژولار |
| مراکز خرید، سالنهای بزرگ | نصب در پشتبام | هواساز سقفی (Rooftop AHU) |
| ساختمانهای کممصرف | دارای مبدل انرژی | هواساز بازیافت انرژی |
بررسی فنی هواساز هایژنیک
هواسازهای هایژنیک برای محیطهایی طراحی شدهاند که کیفیت هوای بسیار بالا در آنها ضروری است. این سیستمها در اتاقهای تمیز، صنایع دارویی و مراکز درمانی استفاده میشوند.
ویژگیهای هواساز هایژنیک
| توضیح | مشخصه |
|---|---|
| حذف ذرات تا 0.3 میکرون | فیلتراسیون HEPA |
| جلوگیری از رشد میکروب | بدنه استیل یا آنتیباکتریال |
| جلوگیری از ورود آلودگی | طراحی بدون نشتی |
| مناسب برای محیطهای حساس | کنترل دقیق رطوبت |
استانداردهای بینالمللی طراحی هواساز
طراحی و ساخت هواساز باید مطابق با استانداردهای جهانی انجام شود تا عملکرد و ایمنی سیستم تضمین گردد.
در سیستمهای مدرن تهویه مطبوع، استفاده از هواساز الکتریکی بهعنوان یک راهکار پیشرفته، نقش مهمی در بهینهسازی کنترل و افزایش راندمان دارد.
این نوع هواسازها با بهرهگیری از کنترلهای دقیق الکتریکی (مانند اینورترها و سیستمهای هوشمند کنترل دور فن و دما)، امکان تنظیم لحظهای عملکرد سیستم را فراهم کرده و باعث کاهش مصرف انرژی و افزایش دقت در کنترل شرایط محیطی میشوند.
مهمترین استانداردهای هواساز
| توضیح | استاندارد |
|---|---|
| استاندارد طراحی سیستمهای تهویه مطبوع | ASHRAE |
| استاندارد عملکرد تجهیزات HVAC | EUROVENT |
| استاندارد راندمان انرژی تجهیزات | AHRI |
| استاندارد فیلتراسیون هوا | ISO 16890 |
| استاندارد ساخت هواساز | EN 1886 |
رعایت این استانداردها باعث افزایش عمر تجهیزات، کاهش مصرف انرژی و بهبود عملکرد سیستم تهویه میشود.هواساز اتاق تمیز EX-CL با طراحی ویژه برای محیطهای حساس، مطابق استاندارد ISO 14644 و الزامات کنترل آلودگی ساخته میشود و با بهرهگیری از فیلتراسیون چندمرحلهای، کیفیت هوای موردنیاز اتاقهای تمیز را تأمین میکند.
تحلیل اقتصادی انتخاب هواساز
در بسیاری از پروژهها، تصمیمگیری برای انتخاب هواساز تنها بر اساس قیمت اولیه انجام میشود؛ در حالی که هزینه واقعی سیستم تهویه شامل هزینه خرید، نصب، مصرف انرژی و نگهداری است.در پروژههای بزرگ تجاری و صنعتی، استفاده از تجهیزات یکپارچه مانند روف تاپ پکیج 50 تن میتواند یک راهکار بهینه محسوب شود. این نوع سیستم با ترکیب بخشهای سرمایش، تهویه و فیلتراسیون در یک یونیت مستقل، علاوه بر کاهش هزینههای نصب و لولهکشی، باعث بهینهسازی مصرف انرژی و کاهش فضای اشغالشده در ساختمان میشود.
جدول تحلیل هزینه هواساز
| توضیح | نوع هزینه |
|---|---|
| قیمت خرید دستگاه | هزینه اولیه |
| اجرای کانالکشی و نصب تجهیزات | هزینه نصب |
| مصرف برق فن و تجهیزات | هزینه انرژی |
| تعویض فیلتر، سرویس کویلها | هزینه نگهداری |
| خرابی فن، موتور یا قطعات | هزینه تعمیرات |
محاسبه مصرف انرژی در سیستم هواساز
یکی از مهمترین پارامترها در انتخاب هواساز، مصرف انرژی سیستم است.
محاسبه مصرف انرژی فن
Energy = Power × Time
Energy : انرژی مصرفی (kWh)
Power : توان فن (kW)
Time : زمان کارکرد (ساعت)
محاسبه راندمان حرارتی کویل
text
راندمان انتقال حرارت کویل
η = (T_out - T_in) / (T_coil - T_in)
η : راندمان کویل
T_out : دمای خروجی هوا
T_in : دمای ورودی هوا
T_coil : دمای سیال داخل کویل
بهعنوان مثال، استفاده از مینیچیلر کمصدا MC-LN میتواند نقش مهمی در کاهش مصرف انرژی کلی سیستم و بهبود راندمان عملکرد هواساز داشته باشد، مخصوصاً در پروژههایی که کنترل صدا و مصرف برق اهمیت بالایی دارند.
نمودار مراحل انتخاب هواساز مناسب
| توضیح | مرحله طراحی |
|---|---|
| صنعتی، تجاری یا درمانی | بررسی نوع کاربری ساختمان |
| تعیین ظرفیت سیستم | محاسبه بار حرارتی و برودتی |
| محاسبه حجم هوای مورد نیاز | تعیین دبی هوا |
| صنعتی، هایژنیک یا معمولی | انتخاب نوع هواساز |
| انتخاب سیستم کممصرف | بررسی مصرف انرژی |
| توزیع مناسب هوا | طراحی کانالکشی |
عوامل موثر در افزایش راندمان هواساز
در پروژههای بزرگ صنعتی و تجاری، افزایش راندمان سیستم تهویه مطبوع اهمیت بسیار زیادی دارد.
مهمترین عوامل افزایش راندمان
- استفاده از فنهای دور متغیر (VFD)
- طراحی صحیح شبکه کانال
- استفاده از فیلترهای با راندمان بالا
- سرویس و نگهداری منظم
- استفاده از سیستم بازیافت انرژی
در برخی پروژهها، استفاده از هواسازهای تخصصی مانند EX-SP هواساز استخری نقش مهمی در افزایش راندمان دارد. این نوع هواسازها بهطور خاص برای شرایط رطوبت بالا طراحی شدهاند و با کنترل دقیق رطوبت و دما، از اتلاف انرژی و خوردگی تجهیزات جلوگیری میکنند؛ در نتیجه راندمان کلی سیستم تهویه در فضاهای استخر به شکل محسوسی افزایش پیدا میکند.
نقش سیستم BMS در کنترل هواساز
سیستم مدیریت ساختمان (BMS) میتواند عملکرد هواساز را به صورت هوشمند کنترل کند. این سیستم با استفاده از سنسورها و کنترلرها، دما، رطوبت و کیفیت هوا را به طور دقیق تنظیم میکند.
بیشتر بخوانید: چیلر اسکرو در صنعت یعنی چه؟ از عملکرد تا انتخاب درست، به زبان ساده و واقعی
مزایای استفاده از BMS در هواساز
| توضیح | مزیت |
|---|---|
| کنترل هوشمند عملکرد تجهیزات | کاهش مصرف انرژی |
| جلوگیری از کارکرد بیش از حد تجهیزات | افزایش طول عمر سیستم |
| مناسب برای ساختمانهای بزرگ | کنترل دقیق شرایط محیطی |
| نظارت لحظهای بر عملکرد سیستم | امکان مانیتورینگ |
