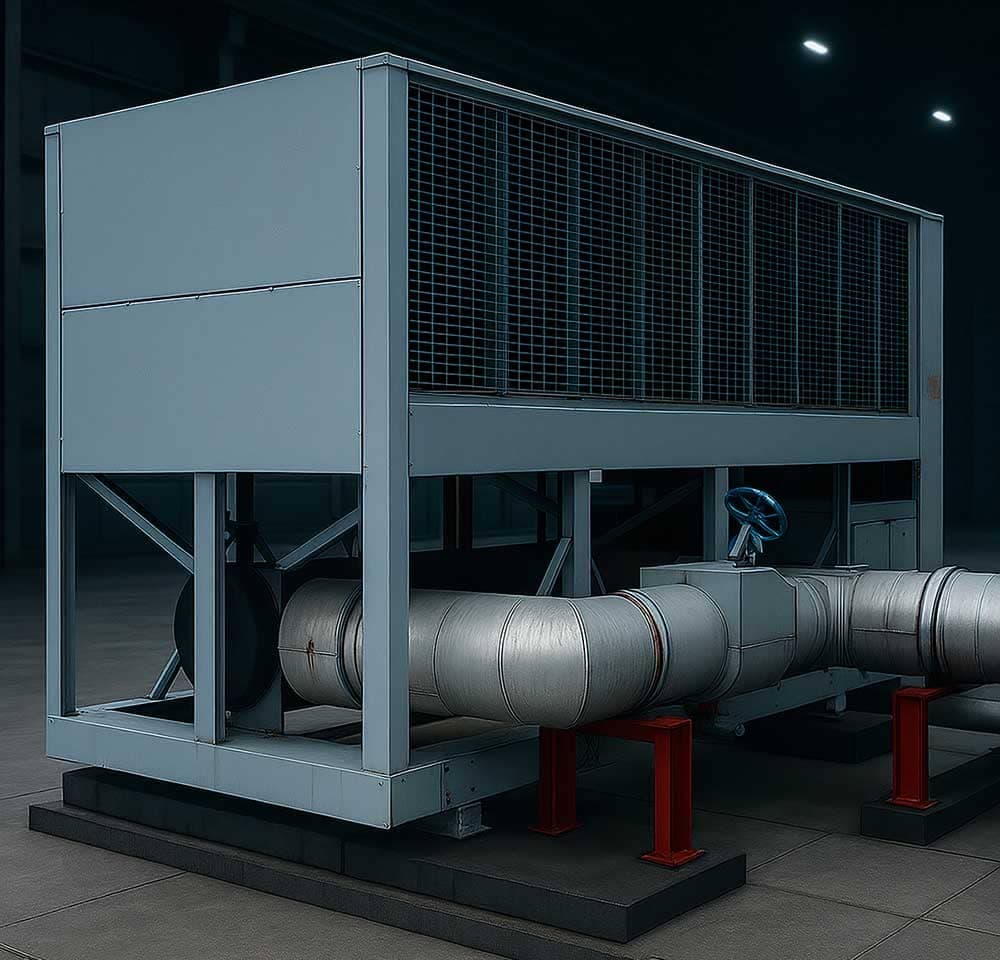

تحلیل عملکرد و بهینه سازی مصرف انرژی در سیستم های چیلر کم مصرف و راندمان بالا

 چرا تحلیل عملکرد چیلر، پایه اصلی کاهش مصرف انرژی است؟

در پروژه‌های ساختمانی و صنعتی، سیستم سرمایش یکی از پرمصرف‌ترین بخش‌های انرژی محسوب می‌شود و در بسیاری از ساختمان‌ها، بیشترین سهم مصرف برق مربوط به چیلرها و تجهیزات جانبی آن‌هاست. به همین دلیل، موضوع «تحلیل عملکرد و بهینه‌سازی مصرف انرژی در سیستم‌های چیلر کم مصرف و راندمان بالا» نه یک بحث تئوری، بلکه یک ضرورت اقتصادی و مهندسی است.

در واقع، بسیاری از پروژه‌ها با این تصور آغاز می‌شوند که خرید یک چیلر برند یا انتخاب چیلر اینورتردار به تنهایی مصرف انرژی را کاهش می‌دهد. اما تجربه پروژه‌های واقعی نشان می‌دهد که حتی بهترین چیلر بازار نیز اگر در شرایط نامناسب طراحی، نصب و بهره‌برداری شود، می‌تواند به یکی از پرهزینه‌ترین تجهیزات مجموعه تبدیل شود. در مقابل، یک چیلر معمولی با طراحی صحیح سیستم، تنظیمات درست و کنترل هوشمند می‌تواند مصرف برق قابل قبولی داشته باشد.

هدف این مقاله ارائه یک مسیر مهندسی برای تحلیل عملکرد واقعی چیلر و سپس ارائه راهکارهای قابل اجرا برای کاهش مصرف انرژی است. این مقاله طوری نوشته شده که هم برای مهندسین تاسیسات و مشاوران قابل استفاده باشد و هم برای کارفرمایان صنعتی و ساختمانی قابل درک و تصمیم‌ساز باشد.یکی از بخش‌های کلیدی این تحلیل، بررسی عملکرد مینی چیلرهای مسکونی است؛ تجهیزاتی که علیرغم ابعاد کوچکشان، در صورت انتخاب نادرست یا نصب غیرکارشناسی در تراس‌ها و فضاهای محدود، می‌توانند به تنهایی هزینه‌های برق یک واحد مسکونی را به شدت افزایش دهند. در این مقاله به چالش های خاص مصرف انرژی در مینی چیلرها و راهکارهای بهینه سازی آن‌ها نیز پرداخته خواهد شد.

چیلر کم مصرف و راندمان بالا چیست؟ (تعریف مهندسی و کاربردی)

چیلر کم مصرف (High Efficiency Chiller) به دستگاهی گفته می‌شود که بتواند به ازای تولید مقدار مشخصی سرمایش، کمترین انرژی الکتریکی یا کمترین انرژی ورودی را مصرف کند. این تعریف زمانی معنا پیدا می‌کند که راندمان چیلر در شرایط واقعی بررسی شود، نه فقط در شرایط استاندارد کاتالوگ.

چیلر راندمان بالا معمولاً ویژگی‌های زیر را دارد:

• ضریب عملکرد بالا (COP بالا)

• راندمان عالی در بار جزئی (IPLV بالا)

• کنترل ظرفیت دقیق و هوشمند

• طراحی بهینه کندانسور و اواپراتور

• افت راندمان کم در طول زمان

• قابلیت مدیریت بار و کاهش استارت/استاپ

نکته مهم این است که «چیلر کم مصرف» فقط یک تجهیز نیست، بلکه نتیجه یک سیستم صحیح است. یعنی ممکن است یک چیلر با COP عالی نصب شود اما به دلیل طراحی غلط پمپ‌ها، برج خنک‌کننده نامناسب یا رسوب مبدل‌ها، در عمل پرمصرف‌تر از انتظار باشد.

تحلیل عملکرد چیلر یعنی چه و چرا اهمیت دارد؟

تحلیل عملکرد چیلر یعنی بررسی رفتار واقعی چیلر در شرایط عملیاتی پروژه و مقایسه آن با راندمان طراحی یا راندمان اسمی. این تحلیل معمولاً با اندازه‌گیری داده‌های واقعی انجام می‌شود و مشخص می‌کند:

• چیلر در بار واقعی چه میزان توان مصرف می‌کند؟

• ظرفیت سرمایش واقعی چقدر است؟

• آیا چیلر به ظرفیت نامی خود می‌رسد؟

• افت راندمان در اثر رسوب یا کاهش جریان آب وجود دارد یا خیر؟

• آیا کنترلر و ست‌پوینت‌ها درست تنظیم شده‌اند؟

• سهم پمپ‌ها و فن‌ها در مصرف انرژی کل سیستم چقدر است؟

تحلیل عملکرد به مهندس این امکان را می‌دهد که قبل از اقدام برای خرید تجهیزات گران‌قیمت یا تعویض چیلر، نقاط اتلاف انرژی را شناسایی کند. در بسیاری از پروژه‌ها، بهینه‌سازی وضعیت اواپراتور چیلر (مانند رسوب‌زدایی یا اصلاح مدار آب) و تنظیم مجدد سیستم کنترل، باعث کاهش قابل توجه هزینه‌های برق می‌شود؛ بدون اینکه نیازی به تعویض کلی دستگاه باشد. در واقع، این تحلیل هزینه‌های “پنهان” بهره‌برداری را به اعداد شفاف مهندسی تبدیل می‌کند.

شاخص‌های کلیدی برای ارزیابی چیلر کم مصرف و راندمان بالا

برای تحلیل عملکرد و بهینه‌سازی مصرف انرژی، باید شاخص‌هایی انتخاب شوند که بتوانند وضعیت واقعی سیستم را نمایش دهند. مهم‌ترین شاخص‌ها عبارت‌اند از:

 COP (ضریب عملکرد چیلر)

COP مهم‌ترین شاخص اولیه برای مقایسه راندمان چیلر است و نشان می‌دهد چیلر به ازای مصرف یک کیلووات برق، چند کیلووات سرمایش تولید می‌کند.

 ضریب عملکرد چیلر (COP)
COP = Qc / W

Qc = ظرفیت سرمایش تولیدی (kW)
W = توان مصرفی چیلر (kW)

COP بالاتر یعنی راندمان بهتر. اما باید توجه داشت COP معمولاً در شرایط بار کامل اعلام می‌شود و برای تحلیل مصرف سالانه کافی نیست.

EER (نسبت بهره‌وری انرژی)

EER مشابه COP است اما بیشتر در سیستم‌هایی که ظرفیت با Btu/h بیان می‌شود استفاده می‌شود.

نسبت بهره‌وری انرژی (EER)
EER = Cooling Capacity (Btu/h) / Power Input (W)

در بازار ایران، COP کاربرد رایج‌تری دارد اما در برندهای بین‌المللی EER نیز بسیار دیده می‌شود.

3) IPLV (راندمان یکپارچه بار جزئی)

IPLV شاخصی است که رفتار چیلر را در بارهای مختلف بررسی می‌کند. چون چیلرها اغلب در بار کامل کار نمی‌کنند، IPLV معیار بسیار مهم‌تری برای ارزیابی مصرف انرژی واقعی سالانه است.

 راندمان یکپارچه بار جزئی (IPLV)
IPLV = 1 / (0.01/A + 0.42/B + 0.45/C + 0.12/D)

A = راندمان در بار 100%
B = راندمان در بار 75%
C = راندمان در بار 50%
D = راندمان در بار 25%

چیلری که IPLV بالاتری دارد، در بهره‌برداری واقعی برق کمتری مصرف خواهد کرد، حتی اگر COP آن تفاوت زیادی نداشته باشد.

4) kW/ton (شاخص واقعی مصرف برق چیلر)

kW/ton یکی از شاخص‌های محبوب در تحلیل انرژی است، چون مستقیم نشان می‌دهد چیلر برای تولید هر تن تبرید چه میزان برق مصرف می‌کند.

 شاخص مصرف انرژی چیلر (kW/ton)
kW/ton = Power Input (kW) / Cooling Capacity (TR)

هرچه kW/ton کمتر باشد، چیلر کم مصرف‌تر است.
در چیلرهای راندمان بالا، kW/ton معمولاً پایین‌تر از چیلرهای معمولی است و در بار جزئی اختلاف بیشتر هم می‌شود.

با اندازه‌گیری دقیق این شاخص‌ها، می‌توان تشخیص داد که آیا یک چیلر تراکمی هواخنک اسکرو در نقطه بهینه کارکرد خود قرار دارد یا به دلیل تنظیمات غلط اسلاید ولو و کثیفی کویل‌های کندانسور، در حال بلعیدن انرژی است.

چرا بار جزئی (Part Load) مهم‌ترین بخش تحلیل عملکرد چیلر است؟

در بسیاری از پروژه‌ها، بار سرمایشی به ندرت در پیک کامل قرار می‌گیرد. ساختمان‌ها و صنایع در طول سال تغییر بار دارند. به همین دلیل، چیلر معمولاً در محدوده 30 تا 70 درصد ظرفیت خود کار می‌کند.

این موضوع یک نتیجه مهم دارد:
چیلری که فقط در Full Load راندمان بالا دارد، الزاماً کم مصرف نیست.

در چیلرهای مدرن، اینورتر (VFD)، کنترل هوشمند و طراحی چندکمپرسوره باعث می‌شود راندمان در بار جزئی افزایش پیدا کند. اما در برخی چیلرهای قدیمی یا کنترل‌های ضعیف، راندمان در بار پایین افت شدید دارد و همین باعث افزایش هزینه برق سالانه می‌شود.

به همین دلیل در تحلیل عملکرد چیلر، نمودار راندمان بر حسب درصد بار اهمیت حیاتی دارد و باید جزو معیارهای اصلی تصمیم‌گیری باشد.

به همین دلیل در تحلیل عملکرد، رسم و بررسی نمودار راندمان بر حسب درصد بار اهمیت حیاتی دارد. برای کارفرمایانی که به دنبال کمترین هزینه جاری هستند، بررسی عدد $NPLV$ (ارزش بار جزئی در شرایط غیرنامی) در یک چیلر تراکمی آب خنک اسکرو اینورتر، باید معیار اصلی تصمیم‌گیری و جایگزینِ توجه صرف به ظرفیت نامی دستگاه باشد.

عوامل اصلی افزایش مصرف انرژی در سیستم‌های چیلر

برای بهینه‌سازی مصرف انرژی، باید ابتدا عوامل اتلاف انرژی شناسایی شوند. در پروژه‌های واقعی، مهم‌ترین عوامل عبارت‌اند از:

 افزایش دمای کندانس (Condenser Temperature)

افزایش دمای کندانس یعنی افزایش فشار تخلیه کمپرسور و در نتیجه افزایش توان مصرفی. این مشکل در چیلرهای هواخنک در تابستان و در چیلرهای آب‌خنک به دلیل ضعف برج خنک‌کننده یا رسوب کندانسور بسیار رایج است.

در پروژه‌های صنعتی، فقط چند درجه افزایش دمای کندانس می‌تواند مصرف برق کمپرسور را به شکل محسوس افزایش دهد.

 رسوب و گرفتگی کندانسور و اواپراتور

رسوب باعث کاهش انتقال حرارت و افزایش اختلاف دمای لازم می‌شود. نتیجه آن افزایش فشار کاری کمپرسور و افت COP است. رسوب یکی از رایج‌ترین دلایل افت راندمان چیلر آب‌خنک در طول زمان است.

این موضوع نشان می‌دهد که چیلر راندمان بالا بدون نگهداری اصولی، در مدت کوتاه می‌تواند به یک چیلر پرمصرف تبدیل شود.

 دبی نامناسب آب سرد و آب کندانس

کم بودن دبی باعث کاهش ظرفیت سرمایش و افزایش ΔT غیرطبیعی می‌شود. زیاد بودن دبی نیز باعث افزایش مصرف انرژی پمپ‌ها و افت فشار شبکه می‌شود. در سیستم‌های قدیمی، بسیاری از پمپ‌ها Oversize هستند و همین موضوع مصرف برق را بالا می‌برد.

 طراحی غلط سیستم پمپاژ و نبود VFD

یکی از اشتباهات رایج در پروژه‌ها، طراحی سیستم به صورت Constant Flow است. در این حالت پمپ‌ها همیشه با 100% توان کار می‌کنند، حتی زمانی که بار واقعی سیستم پایین است.

در سیستم‌های مدرن، استفاده از Variable Flow و نصب VFD روی پمپ‌ها یکی از اصلی‌ترین روش‌های کاهش مصرف انرژی است.

 تنظیم غلط ست‌پوینت‌ها و کنترلر

گاهی چیلر به دلیل تنظیم نادرست دمای آب خروجی یا عدم هماهنگی با BMS، بیش از نیاز کار می‌کند. مثلاً دمای آب خروجی بی‌دلیل پایین‌تر تنظیم می‌شود و کمپرسور مجبور است انرژی بیشتری مصرف کند.

 Oversizing یا Undersizing در انتخاب ظرفیت چیلر

انتخاب ظرفیت بیش از حد باعث می‌شود چیلر در بیشتر زمان‌ها در بار بسیار پایین کار کند و راندمان افت کند. انتخاب ظرفیت کمتر از نیاز نیز باعث کارکرد دائم در فشار بالا و افزایش مصرف انرژی می‌شود.

انتخاب ظرفیت صحیح یکی از مهم‌ترین نقاط شروع برای چیلر کم مصرف و راندمان بالا است.

شناسایی این عوامل در مینی چیلرهای اداری-تجاری نشان می‌دهد که بهینه‌سازی تنها با خرید دستگاه خوب حاصل نمی‌شود، بلکه اصلاح شرایط نصب و هوشمندسازی فرآیند بهره‌برداری، کلید اصلی کاهش هزینه‌های برق در این پروژه‌هاست.

جدول جامع عوامل موثر بر مصرف انرژی سیستم چیلر

این جدول برای تحلیل سریع سیستم در پروژه‌های واقعی بسیار کاربردی است:

روش‌های مهندسی بهینه‌سازی مصرف انرژی در سیستم‌های چیلر کم مصرف

بهینه‌سازی مصرف انرژی یعنی کاهش مصرف برق بدون افت کیفیت سرمایش. این کار معمولاً در سه سطح انجام می‌شود:

بهینه‌سازی چیلر و تجهیزات اصلی

در این سطح، تمرکز روی خود چیلر است:

• استفاده از کمپرسور راندمان بالا

• استفاده از VFD برای کنترل دور کمپرسور

• استفاده از شیر انبساط الکترونیکی (EEV)

• بهبود سطح تبادل حرارتی کندانسور و اواپراتور

چیلرهای جدید با کنترل ظرفیت پیشرفته معمولاً در بار جزئی عملکرد بهتری دارند و همین باعث کاهش مصرف سالانه می‌شود.

بهینه‌سازی سیستم پمپاژ و توزیع آب سرد

در بسیاری از پروژه‌ها، سهم پمپ‌ها در مصرف برق بسیار بالاست. اصلاح سیستم پمپاژ شامل:

• تبدیل سیستم Constant Flow به Variable Flow

• نصب VFD روی پمپ‌های آب سرد

• اصلاح بالانس هیدرولیکی شبکه

• کاهش افت فشار مسیرهای طولانی یا نامناسب

بهینه‌سازی کنترل و بهره‌برداری (BMS و مدیریت بار)

در سیستم‌های حرفه‌ای، کنترلر می‌تواند نقش بسیار جدی در کاهش مصرف انرژی داشته باشد. برخی راهکارهای کلیدی:

• تنظیم دمای آب خروجی بر اساس شرایط بار واقعی

• مدیریت روشن و خاموش شدن چند چیلر

• کنترل دمای آب برج بر اساس Wet Bulb

• جلوگیری از استارت/استاپ مکرر کمپرسورها

در واقع، یک چیلر تراکمی هواخنک اسکرو اینورتر بدون یک کنترلر هوشمند و الگوریتم‌های بهینه‌سازی، تنها یک قطعه سخت‌افزاری گران‌قیمت است. اما با مدیریت درست، این سیستم به منعطف‌ترین و کم‌مصرف‌ترین راهکار سرمایشی در سخت‌ترین شرایط اقلیمی تبدیل می‌شود. این کنترلر است که اجازه می‌دهد چیلر همواره “نزدیک به نقطه بهینه انرژی” حرکت کند.

فرمول محاسبه ظرفیت سرمایش واقعی چیلر در پروژه (مهم‌ترین ابزار تحلیل عملکرد)

یکی از دقیق‌ترین روش‌های تحلیل عملکرد، محاسبه ظرفیت واقعی چیلر از روی دبی و اختلاف دما است.

ظرفیت سرمایش واقعی چیلر از روی آب سرد
Q = m × Cp × ΔT

Q = ظرفیت سرمایش (kW)
m = دبی جرمی آب (kg/s)
Cp = گرمای ویژه آب (تقریباً 4.186 kJ/kg.K)
ΔT = اختلاف دمای رفت و برگشت (°C)

این فرمول به مهندس اجازه می‌دهد بدون اتکا به داده کاتالوگ، ظرفیت واقعی تولید شده را در محل پروژه محاسبه کند.برای تحلیل دقیق‌تر عملکرد سیستم و بررسی وضعیت دفع حرارت در سمت کندانسور چیلر، از فرمول مشابهی استفاده می‌شود. این محاسبه برای ارزیابی عملکرد برج خنک‌کننده و اطمینان از دفع صحیح حرارت موتور و مبرد ضروری است.

فرمول محاسبه توان مصرفی چیلر و بررسی راندمان واقعی

پس از محاسبه Q، می‌توان COP واقعی سیستم را در همان لحظه محاسبه کرد:

COP واقعی در شرایط بهره‌برداری
COP_real = Q / Power

اگر COP واقعی کمتر از مقدار طراحی باشد، یعنی سیستم دچار افت راندمان شده است و باید علت‌یابی شود.

فرمول محاسبه مصرف انرژی سالانه چیلر برای تصمیم‌گیری اقتصادی

برای تحلیل اقتصادی و تصمیم کارفرما، باید مصرف برق سالانه محاسبه شود:

 مصرف انرژی سالانه چیلر
Annual Energy (kWh) = Power (kW) × Operating Hours (h/year)

اما روش حرفه‌ای‌تر این است که مصرف انرژی بر اساس پروفایل بار محاسبه شود، چون چیلر در طول سال ثابت کار نمی‌کند.

جدول پروفایل بار پیشنهادی برای تحلیل مصرف سالانه چیلر

این جدول یک مدل استاندارد و کاربردی برای تحلیل بار ساختمان‌ها و صنایع است:

این مدل کمک می‌کند تحلیل انرژی واقعی انجام شود و فقط بر اساس Full Load تصمیم‌گیری نشود.

نمودارهای ضروری برای تکمیل مقاله و افزایش اعتبار در گوگل

اگر هدف این است که مقاله در گوگل به عنوان مرجع شناخته شود، وجود نمودارهای مهندسی ارزش بسیار زیادی دارد. پیشنهاد می‌شود در نسخه نهایی مقاله این نمودارها اضافه شوند:

 نمودار COP بر حسب درصد بار (Part Load Efficiency Curve)

این نمودار نشان می‌دهد چیلر اینورتردار یا چیلر مدولار چگونه در بارهای 40 تا 60 درصد راندمان بالاتری ارائه می‌دهد.

نمودار تغییر توان مصرفی با افزایش دمای کندانس

نشان می‌دهد چرا در اقلیم گرم، چیلر هواخنک افت راندمان پیدا می‌کند یا چرا برج خنک‌کننده در آب‌خنک حیاتی است.

نمودار سهم مصرف برق تجهیزات سیستم

یک نمودار ستونی یا دایره‌ای که سهم کمپرسور، پمپ‌ها و فن‌ها را مشخص کند و نشان دهد بهینه‌سازی فقط مربوط به چیلر نیست.

چرا تکنولوژی چیلر تعیین می‌کند سیستم واقعاً کم مصرف باشد یا فقط روی کاتالوگ؟

در فاز اول مشخص شد که چیلر کم مصرف فقط یک دستگاه با COP بالا نیست، بلکه نتیجه یک سیستم درست طراحی‌شده است. اما در فاز دوم، وارد موضوعی می‌شویم که مهم‌ترین نقطه تصمیم‌گیری در خرید و طراحی چیلر است: تکنولوژی چیلر و رفتار واقعی آن در بارهای مختلف.

در پروژه‌های واقعی، اختلاف مصرف برق سالانه دو چیلر هم‌ظرفیت می‌تواند به ده‌ها یا حتی صدها میلیون تومان برسد، در حالی که هر دو در کاتالوگ عدد COP مشابهی ارائه می‌دهند. دلیل این اختلاف معمولاً در این موارد پنهان است:

• نوع کمپرسور و کنترل ظرفیت
• رفتار چیلر در Part Load
• طراحی مبدل‌های حرارتی
• کیفیت کنترلر و الگوریتم مدیریت بار
• شرایط کندانس و عملکرد برج یا فن‌ها
• کیفیت سیستم پمپاژ و افت فشار

در این فاز، چیلرهای کم مصرف را دقیقاً از دید مهندسی انرژی بررسی می‌کنیم تا مشخص شود در چه پروژه‌ای، چه نوع چیلری واقعاً بهینه‌تر است.

 انواع چیلر از نظر سیکل کاری و مصرف انرژی

چیلرها به صورت کلی به دو خانواده اصلی تقسیم می‌شوند:

چیلر تراکمی (Vapor Compression Chiller)

چیلر تراکمی با کمپرسور کار می‌کند و مصرف برق آن نسبتاً بالاست اما راندمان انرژی آن بسیار خوب است. این نوع چیلر رایج‌ترین انتخاب در پروژه‌های ساختمانی و صنعتی است.

زیرمجموعه‌های مهم چیلر تراکمی:

• چیلر تراکمی هواخنک (Air Cooled)
• چیلر تراکمی آب‌خنک (Water Cooled)

چیلر جذبی (Absorption Chiller)

چیلر جذبی به جای کمپرسور، از انرژی حرارتی (بخار، آب داغ یا شعله مستقیم) استفاده می‌کند و برق بسیار کمی مصرف می‌کند. اما COP آن پایین‌تر از تراکمی است و نگهداری تخصصی‌تری نیاز دارد.

مقایسه چیلر تراکمی و چیلر جذبی از نظر راندمان انرژی

در تحلیل مصرف انرژی، باید به COP واقعی توجه کنیم.

محدوده COP در چیلرها

• COP چیلر تراکمی: معمولاً 3 تا 6
• COP چیلر جذبی تک اثره: حدود 0.6 تا 0.8
• COP چیلر جذبی دو اثره: حدود 1.0 تا 1.3

این اعداد نشان می‌دهد که از نظر انرژی الکتریکی، چیلر تراکمی راندمان بالاتری دارد. اما جذبی اگر با بخار مازاد یا حرارت اتلافی کار کند، از نظر هزینه بهره‌برداری می‌تواند اقتصادی‌تر باشد.

جدول مقایسه چیلر جذبی و تراکمی برای پروژه‌های صنعتی و ساختمانی

 چیلر هواخنک کم مصرف یا چیلر آب‌خنک راندمان بالا؟

این سوال یکی از پرتکرارترین جستجوهای گوگل است و پاسخ آن کاملاً مهندسی است.

چیلر هواخنک (Air Cooled)

در این نوع چیلر، دفع حرارت کندانسور با هوا انجام می‌شود. بنابراین در تابستان و هوای گرم، فشار کندانس بالا می‌رود و مصرف برق افزایش پیدا می‌کند.

مزایا:

• عدم نیاز به برج خنک‌کننده
• نصب ساده‌تر
• مناسب برای مناطق کم‌آب
• نگهداری ساده‌تر

معایب:

• افت راندمان در اقلیم گرم
• مصرف برق بیشتر نسبت به آب‌خنک

چیلر آب‌خنک (Water Cooled)

در چیلر آب‌خنک، دفع حرارت از طریق برج خنک‌کننده انجام می‌شود. چون آب می‌تواند دمای کندانس را پایین‌تر نگه دارد، راندمان چیلر بالاتر می‌شود.

مزایا:

• راندمان انرژی بالاتر
• مناسب ظرفیت‌های بالا
• مناسب پروژه‌های دائم‌کار

معایب:

• نیاز به برج خنک‌کننده، پمپ و سختی‌گیر
• هزینه نگهداری بالاتر
• مصرف آب

جدول مقایسه چیلر هواخنک و آب‌خنک از نظر مصرف انرژی

نقش کمپرسور در مصرف انرژی چیلر (مهم‌ترین بخش تحلیل عملکرد)

کمپرسور بیشترین سهم مصرف برق چیلر را دارد. بنابراین در سیستم‌های چیلر کم مصرف، نوع کمپرسور و کنترل ظرفیت تعیین‌کننده است.

کمپرسورها در چیلرهای تراکمی معمولاً در این دسته‌ها قرار می‌گیرند:

• اسکرال (Scroll)
• اسکرو (Screw)
• سانتریفیوژ (Centrifugal)
• پیستونی (Reciprocating)

 کمپرسور اسکرال (Scroll) در چیلرهای کم مصرف

چیلرهای اسکرال معمولاً در ظرفیت‌های پایین و متوسط استفاده می‌شوند و در سیستم‌های چندکمپرسوره می‌توانند راندمان بار جزئی خوبی داشته باشند.

ویژگی‌های مهم:

• استهلاک کمتر
• سرویس‌پذیری مناسب
• مناسب برای پروژه‌های مسکونی و اداری
• راندمان مناسب در بار جزئی اگر چندمدوله باشد

نقطه ضعف:

• برای ظرفیت‌های بالا تعداد کمپرسورها زیاد می‌شود
• کنترل ظرفیت پله‌ای است مگر اینکه اینورتر استفاده شود

 کمپرسور اسکرو (Screw) و مزیت آن در راندمان بالا

کمپرسور اسکرو یکی از بهترین گزینه‌ها برای ظرفیت‌های متوسط تا بالا است و در پروژه‌های صنعتی و بیمارستانی بسیار رایج است.

مزایا:

• عملکرد پایدار
• تحمل شرایط سخت کاری
• مناسب بارهای بالا و دائم‌کار
• امکان نصب VFD برای کاهش مصرف انرژی

نکته مهندسی:
اگر کنترل ظرفیت اسکرو با Slide Valve باشد، در بارهای پایین ممکن است راندمان افت کند. اما اسکرو VFD در بار جزئی بسیار کم مصرف‌تر خواهد بود.

کمپرسور سانتریفیوژ (Centrifugal)؛ انتخاب ممتاز برای ظرفیت‌های بالا

چیلر سانتریفیوژ یکی از کم مصرف‌ترین گزینه‌ها برای ظرفیت‌های بالا است و در پروژه‌هایی مثل برج‌های بزرگ، دیتاسنتر و پالایشگاه‌ها استفاده می‌شود.

مزایا:

• kW/ton بسیار پایین
• راندمان عالی در ظرفیت بالا
• عملکرد فوق‌العاده در صورت وجود VFD

محدودیت‌ها:

• حساسیت بالا به کیفیت نگهداری برج
• افت شدید راندمان در صورت رسوب کندانسور
• هزینه تعمیرات تخصصی‌تر

جدول مقایسه کمپرسورها در چیلر کم مصرف

 تاثیر اینورتر (VFD) در کاهش مصرف انرژی چیلر

یکی از اصولی‌ترین راهکارهای بهینه‌سازی انرژی، استفاده از VFD است. در چیلرهای جدید، VFD می‌تواند روی موارد زیر نصب شود:

• کمپرسور
• پمپ آب سرد
• پمپ آب کندانسور
• فن برج خنک‌کننده
• فن کندانسور در هواخنک

نکته مهندسی:
بزرگ‌ترین صرفه‌جویی انرژی VFD در بارهای 30 تا 70 درصد رخ می‌دهد، یعنی دقیقاً جایی که چیلر بیشترین ساعات سال را در آن کار می‌کند.

 قانون مکعبی پمپ و فن (کلید کاهش مصرف انرژی سیستم)

در سیستم‌های چیلر، کاهش دور پمپ و فن تاثیر بسیار زیادی در مصرف برق دارد.

 قانون مکعبی توان پمپ و فن

P = توان مصرفی
N = دور موتور

اگر دور موتور به 80% کاهش پیدا کند، توان مصرفی تقریباً به 51% کاهش می‌یابد. این یعنی نصب VFD روی پمپ‌ها یکی از مهم‌ترین اقدامات برای کاهش مصرف انرژی کل سیستم است.

 نقش دمای آب خروجی چیلر در مصرف انرژی

یکی از عوامل مهم در تحلیل عملکرد چیلر این است که بدانیم دمای آب خروجی (Leaving Chilled Water Temperature) مستقیماً روی مصرف برق اثر دارد.

به طور کلی:

• کاهش دمای آب خروجی باعث افزایش مصرف انرژی می‌شود.
• افزایش دمای آب خروجی (در حد استاندارد) باعث کاهش مصرف انرژی می‌شود.

اما این تغییر باید با طراحی کویل‌های هواساز و کنترل رطوبت هماهنگ باشد.

اهمیت ΔT آب سرد در راندمان سیستم چیلر

ΔT اختلاف دمای رفت و برگشت آب سرد است. افزایش ΔT باعث کاهش دبی مورد نیاز می‌شود و مصرف انرژی پمپ‌ها را کاهش می‌دهد.

رابطه ظرفیت سرمایش با اختلاف دما

Q = m × Cp × ΔT

نتیجه مهندسی:
هرچه ΔT بالاتر باشد، دبی کمتر می‌شود و در نتیجه پمپ کوچک‌تر و مصرف برق پایین‌تر خواهد بود.

 فرمول محاسبه دبی آب سرد مورد نیاز برای چیلر

دبی جرمی آب سرد مورد نیاز

m = Q / (Cp × ΔT)

این فرمول نشان می‌دهد اگر ΔT افزایش یابد، m کاهش پیدا می‌کند. این موضوع در طراحی سیستم‌های کم مصرف اهمیت حیاتی دارد.

 چرا طراحی برج خنک‌کننده در چیلر آب‌خنک حیاتی است؟

در چیلر آب‌خنک، برج خنک‌کننده تعیین‌کننده دمای کندانس است. اگر برج کوچک انتخاب شود یا کنترل فن برج درست نباشد:

• دمای آب کندانس بالا می‌رود
• فشار تخلیه کمپرسور افزایش می‌یابد
• مصرف برق کمپرسور بالا می‌رود

این یعنی ممکن است چیلر آب‌خنک که روی کاغذ کم مصرف است، در عمل پرمصرف شود.

 نقش کنترلر چیلر و BMS در راندمان انرژی

کنترلر چیلر در سیستم‌های مدرن نقش اصلی در کاهش مصرف انرژی دارد. کنترل هوشمند می‌تواند:

• توالی روشن شدن کمپرسورها را مدیریت کند
• ست‌پوینت‌ها را با بار واقعی تنظیم کند
• از استارت/استاپ غیر ضروری جلوگیری کند
• بار سیستم را بین چند چیلر تقسیم کند

در پروژه‌هایی که چند چیلر موازی وجود دارد، مدیریت بار صحیح می‌تواند مصرف برق را به شکل محسوسی کاهش دهد.

جدول تصمیم‌گیری برای انتخاب نوع چیلر کم مصرف در پروژه

این جدول یکی از کاربردی‌ترین بخش‌های مقاله است:

اشتباهات رایج در انتخاب چیلر کم مصرف (و اثر آن بر مصرف انرژی)

در بسیاری از پروژه‌ها، دلیل پرمصرف شدن چیلر اشتباه در انتخاب است:

انتخاب صرفاً بر اساس COP

در حالی که IPLV و رفتار بار جزئی مهم‌تر است.

انتخاب ظرفیت بیش از حد (Oversizing)

باعث کاهش راندمان در بار پایین و افزایش استارت/استاپ می‌شود.

بی‌توجهی به سیستم پمپ‌ها

گاهی مصرف برق پمپ‌ها بسیار بالا است و کل سیستم را پرمصرف می‌کند.

ضعف طراحی برج خنک‌کننده

باعث افزایش فشار کندانس و افزایش توان کمپرسور می‌شود.

چرا انتخاب چیلر کم مصرف بدون تحلیل اقتصادی یک اشتباه بزرگ است؟

در بسیاری از پروژه‌های صنعتی و ساختمانی، تصمیم‌گیری درباره خرید چیلر بر اساس قیمت اولیه انجام می‌شود. این نگاه ممکن است در ظاهر منطقی باشد، اما از نظر مهندسی انرژی، یکی از پرهزینه‌ترین اشتباهات محسوب می‌شود. دلیل آن ساده است: هزینه واقعی چیلر فقط هزینه خرید نیست؛ هزینه اصلی در طول عمر سیستم، مصرف برق و نگهداری است.

در سیستم‌های سرمایشی، چیلر معمولاً 10 تا 20 سال در مدار خواهد بود و در این مدت، مصرف برق سالانه می‌تواند چند برابر قیمت خرید اولیه شود. بنابراین برای انتخاب چیلر کم مصرف و راندمان بالا، باید یک تحلیل کامل شامل موارد زیر انجام شود:

• محاسبه مصرف برق واقعی سالانه (kWh/year)
• محاسبه هزینه برق سالانه
• محاسبه هزینه چرخه عمر (LCC)
• محاسبه دوره بازگشت سرمایه (Payback Period)
• بررسی تاثیر VFD، برج خنک‌کننده، پمپ‌ها و ΔT سیستم
• مقایسه سناریوهای مختلف انتخاب چیلر

در اینجا دقیقاً وارد همین بخش می‌شویم و یک مدل تصمیم‌گیری مهندسی ارائه می‌کنیم که هم برای مهندس مشاور قابل دفاع باشد و هم برای کارفرما قانع‌کننده و اقتصادی.

محاسبه ظرفیت واقعی چیلر و تاثیر آن بر مصرف انرژی

قبل از هر تحلیل اقتصادی، باید مطمئن شویم ظرفیت واقعی مورد نیاز پروژه چقدر است. اشتباه در این بخش، باعث Oversizing یا Undersizing می‌شود و هر دو حالت مصرف انرژی را افزایش می‌دهد.

تبدیل ظرفیت تن تبرید به کیلووات

در محاسبات انرژی، بهتر است ظرفیت به kW تبدیل شود.

 تبدیل تن تبرید به کیلووات

محاسبه توان مصرفی چیلر (در یک نقطه کاری مشخص)

توان مصرفی چیلر در بار کامل یا بار جزئی از رابطه COP محاسبه می‌شود:

 توان مصرفی چیلر بر اساس COP

این رابطه پایه تحلیل اقتصادی است و به ما اجازه می‌دهد دو چیلر با ظرفیت برابر را از نظر مصرف برق مقایسه کنیم.

 محاسبه مصرف انرژی سالانه چیلر (روش ساده)

اگر ساعات کارکرد سالانه مشخص باشد، مصرف انرژی سالانه به صورت تقریبی از رابطه زیر به دست می‌آید:

 مصرف انرژی سالانه چیلر

اما این روش فقط زمانی دقیق است که چیلر همیشه در یک بار ثابت کار کند. در پروژه‌های واقعی، بار متغیر است و باید روش دقیق‌تر استفاده شود.

 روش مهندسی محاسبه مصرف برق سالانه با پروفایل بار (روش حرفه‌ای)

در پروژه‌های واقعی، چیلر در طول سال در بارهای مختلف کار می‌کند. پس باید ساعات کارکرد هر سطح بار مشخص شود.

 مصرف انرژی سالانه بر اساس بارهای مختلف

Power_i = توان مصرفی در بار i
Hours_i = تعداد ساعت کارکرد در بار i

این روش همان چیزی است که در تحلیل‌های حرفه‌ای انرژی و طراحی سیستم‌های راندمان بالا استفاده می‌شود.

جدول پیشنهادی پروفایل بار سالانه (کاربردی برای ساختمان و صنعت)

این جدول به عنوان مدل اولیه قابل استفاده است، اما در پروژه صنعتی باید با داده‌های واقعی تولید یا BMS تطبیق داده شود.

محاسبه هزینه برق سالانه چیلر

پس از محاسبه مصرف انرژی سالانه، هزینه برق از طریق تعرفه محاسبه می‌شود.

هزینه برق سالانه چیلر

این فرمول یکی از اصلی‌ترین ابزارهای کارفرما برای تصمیم‌گیری است، چون نشان می‌دهد اختلاف COP و IPLV چگونه به پول واقعی تبدیل می‌شود.

 محاسبه دوره بازگشت سرمایه (Payback Period) برای چیلر کم مصرف

اگر چیلر کم مصرف قیمت بالاتری داشته باشد، باید بررسی کنیم این اختلاف قیمت در چند سال با کاهش مصرف انرژی جبران می‌شود.

دوره بازگشت سرمایه چیلر کم مصرف

Extra Initial Cost = اختلاف قیمت خرید
Annual Savings = صرفه‌جویی سالانه برق + صرفه‌جویی تعمیرات

تحلیل هزینه چرخه عمر (LCC)؛ معیار واقعی انتخاب چیلر راندمان بالا

کارفرماهای حرفه‌ای، انتخاب چیلر را بر اساس LCC انجام می‌دهند، نه قیمت اولیه.

هزینه چرخه عمر چیلر (Life Cycle Cost)

LCC = CAPEX + Σ(OPEX_year) - Salvage Value

CAPEX = هزینه خرید اولیه
OPEX_year = هزینه برق و نگهداری در هر سال
Salvage Value = ارزش اسقاط یا فروش در پایان عمر

نکته مهم: در بسیاری از پروژه‌ها، OPEX طی 15 سال می‌تواند 2 تا 5 برابر CAPEX باشد.

مثال عددی مهندسی (مقایسه واقعی دو چیلر از نظر مصرف انرژی)

فرض کنیم یک پروژه صنعتی نیاز به 400 TR ظرفیت سرمایشی دارد.

تبدیل ظرفیت به kW

 ظرفیت سرمایش پروژه

چیلر معمولی

فرض کنیم COP در بار کامل = 3.6
توان مصرفی در بار کامل:

 توان مصرفی چیلر معمولی

Power_A = 1406.8 / 3.6 = 390.8 kW

 چیلر کم مصرف راندمان بالا (VFD)

فرض کنیم COP در بار کامل = 4.6
توان مصرفی:

توان مصرفی چیلر کم مصرف

Power_B = 1406.8 / 4.6 = 305.8 kW

نتیجه اولیه

اختلاف توان مصرفی در بار کامل:

390.8 - 305.8 = 85 kW

یعنی در هر ساعت کارکرد، چیلر راندمان بالا حدود 85 کیلووات کمتر برق مصرف می‌کند.

 تحلیل مصرف سالانه بر اساس ساعات کارکرد (واقعی‌تر)

فرض کنیم چیلر در سال 3500 ساعت کار کند.

مصرف سالانه سناریو A:

 انرژی مصرفی سالانه چیلر معمولی

مصرف سالانه سناریو B:

 انرژی مصرفی سالانه چیلر کم مصرف

صرفه‌جویی سالانه:

1,367,800 - 1,070,300 = 297,500 kWh

این عدد در مقیاس صنعتی بسیار مهم است.

 محاسبه هزینه برق سالانه (با تعرفه فرضی)

فرض کنیم هزینه برق صنعتی میانگین 3000 تومان به ازای هر kWh باشد.

هزینه برق سناریو A:

 هزینه برق سالانه چیلر معمولی

هزینه برق سناریو B:

 هزینه برق سالانه چیلر کم مصرف

صرفه‌جویی سالانه:

حدود 892,500,000 تومان

این یعنی تقریباً نزدیک 900 میلیون تومان صرفه‌جویی فقط در برق سالانه.

 محاسبه Payback برای کارفرما

فرض کنیم قیمت خرید چیلر معمولی 20 میلیارد تومان باشد و چیلر کم مصرف 24 میلیارد تومان.

اختلاف قیمت = 4 میلیارد تومان
صرفه‌جویی سالانه برق = 0.89 میلیارد تومان

دوره بازگشت سرمایه مثال

Payback = 4 / 0.89 ≈ 4.5 سال

نتیجه مهندسی: در کمتر از 5 سال هزینه اضافی بازگشت داده می‌شود و پس از آن صرفه‌جویی خالص است.

چرا تحلیل مصرف انرژی باید شامل پمپ‌ها و برج هم باشد؟

یکی از نقاط ضعف بسیاری از محاسبات رایج این است که فقط مصرف برق کمپرسور حساب می‌شود. در حالی که در پروژه‌های بزرگ:

• پمپ آب سرد
• پمپ آب کندانسور
• فن برج خنک‌کننده
• فن کندانسور (در هواخنک)

سهم قابل توجهی از مصرف برق کل سیستم را دارند.

جدول سهم تقریبی مصرف انرژی تجهیزات سیستم چیلر

پس بهینه‌سازی مصرف انرژی فقط با خرید چیلر کم مصرف کامل نمی‌شود؛ سیستم جانبی باید اصلاح شود.

محاسبه توان مصرفی پمپ و تاثیر آن در هزینه برق

توان پمپ به صورت مهندسی از رابطه زیر محاسبه می‌شود:

توان مصرفی پمپ

ρ = چگالی آب (kg/m³)
g = 9.81
Q = دبی (m³/s)
H = هد (m)
η = راندمان پمپ

اگر هد یا دبی بیش از حد باشد، مصرف انرژی پمپ به شدت افزایش پیدا می‌کند.

تاثیر VFD روی پمپ‌ها و برج (بزرگ‌ترین فرصت کاهش مصرف انرژی)

یکی از بهترین روش‌های کاهش مصرف برق سیستم، نصب VFD روی پمپ‌ها و فن برج است.

قانون مکعبی توان پمپ و فن (Affinity Law)

اگر دور موتور از 100% به 80% برسد:

این یعنی در پروژه‌هایی که پمپ‌ها دائم کار هستند، VFD می‌تواند کاهش هزینه برق بسیار جدی ایجاد کند.

 تحلیل تاثیر ΔT روی کاهش مصرف انرژی سیستم

یکی از بهترین تکنیک‌های طراحی برای چیلر کم مصرف، افزایش ΔT سیستم آب سرد است.

مثلاً:

• سیستم قدیمی: 7/12 (ΔT=5)
• سیستم بهینه: 6/14 (ΔT=8)

با افزایش ΔT، دبی آب کاهش پیدا می‌کند و پمپ کوچک‌تر انتخاب می‌شود.

فرمول:

 دبی جرمی آب سرد مورد نیاز

هرچه ΔT بیشتر شود، m کمتر می‌شود و مصرف برق پمپ کاهش می‌یابد.

 جدول راهکارهای اقتصادی برای کاهش مصرف انرژی سیستم چیلر

این جدول یکی از کاربردی‌ترین بخش‌ها برای کارفرماست:

 مدل تصمیم‌گیری مهندسی برای انتخاب چیلر کم مصرف

برای انتخاب صحیح چیلر راندمان بالا، مهندس باید این مسیر را طی کند:

تعیین بار واقعی و پروفایل بار سالانه

بررسی COP و IPLV چیلرها

 محاسبه kW/ton در بارهای مختلف

محاسبه مصرف انرژی سالانه

 محاسبه هزینه برق سالانه

محاسبه Payback

تحلیل LCC در 10 تا 20 سال

بررسی هزینه نگهداری و قابلیت سرویس

 انتخاب گزینه با کمترین هزینه کل مالکیت

اشتباهات رایج در تحلیل اقتصادی چیلر (که باید از آن جلوگیری کرد)

در پروژه‌های واقعی، چند خطای مهم باعث می‌شود انتخاب اشتباه انجام شود:

• محاسبه مصرف فقط در Full Load
• نادیده گرفتن مصرف برق پمپ‌ها و برج
• فرض ثابت بودن تعرفه برق بدون سناریو افزایش قیمت
• نادیده گرفتن هزینه تعمیرات و قطعات
• نادیده گرفتن افت راندمان ناشی از رسوب
• عدم بررسی ساعات کارکرد واقعی (Operating Hours)

یک تحلیل درست باید این موارد را لحاظ کند تا تصمیم اقتصادی واقع‌بینانه باشد.

سوالات تخصصی کابران درباره تحلیل عملکرد و  در سیستم های چیلر کم مصرف FAQ
