در دنیای صنعتی امروز، مصرف انرژی یکی از مهم ترین دغدغهها برای تولیدکنندگان و مدیران کارخانهها است. چیلرهای صنعتی، به عنوان قلب سیستمهای تبرید و خنکسازی، نقش بسیار حیاتی در فرآیندهای تولید، ذخیرهسازی مواد و سیستمهای تهویه مطبوع دارند. یکی از مهمترین اجزای این سیستمها، اواپراتور پوسته و لوله (Shell & Tube Evaporator) است که مسئول انتقال حرارت بین سیالات گرم و سرد است و بهینهسازی عملکرد آن میتواند تاثیر چشمگیری بر مصرف انرژی، بازدهی سیستم و طول عمر تجهیزات داشته باشد.

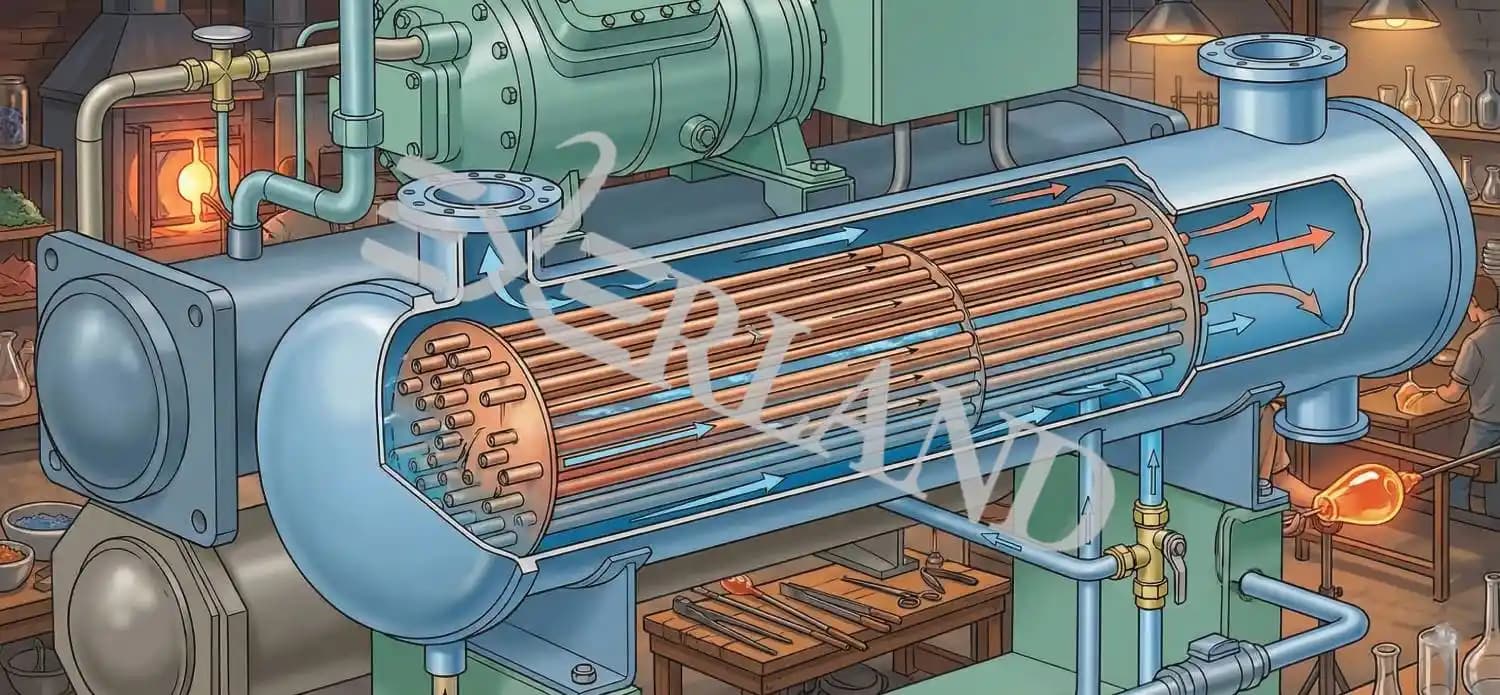

اواپراتورهای پوسته و لوله از دو بخش اصلی تشکیل شدهاند: پوسته (Shell) که یک محفظه بزرگ برای جریان سیال با دمای پایین یا بالاست، و لولهها (Tubes) که جریان سیال دوم درون آنها عبور میکند. این ساختار به سیستم اجازه میدهد تا با استفاده از اختلاف دما و جریان سیال، حرارت را به صورت کارآمد منتقل کند. در چیلرهای صنعتی، اواپراتور اغلب برای جذب حرارت از محیط یا سیال فرآیندی و انتقال آن به مبرد استفاده میشود.
اهمیت اواپراتور پوسته و لوله در چیلرهای صنعتی
چیلرها بخش عمدهای از مصرف انرژی در صنایع را تشکیل میدهند. کاهش بهرهوری آنها می تواند منجر به هزینههای عملیاتی بسیار بالا شود. بهینهسازی عملکرد اواپراتور پوسته و لوله باعث میشود تا:
انتقال حرارت بهینه شود: با طراحی مناسب و انتخاب اندازه صحیح لولهها و پوسته، اختلاف دما بین سیالات به بهترین شکل استفاده میشود.
مصرف انرژی کاهش یابد: با افزایش راندمان حرارتی، کمپرسور چیلر نیاز به کار کمتر پیدا میکند و در نتیجه مصرف برق کاهش مییابد.
طول عمر تجهیزات افزایش یابد: طراحی بهینه باعث کاهش رسوب و خوردگی در لولهها میشود و از خراب شدن زودهنگام جلوگیری میکند.
قابلیت کنترل و مدیریت فرآیند افزایش یابد: عملکرد پایدار اواپراتور باعث میشود که کنترل دما و فشار در سیستم آسانتر باشد و عملیات صنعتی دقیقتر انجام شود.

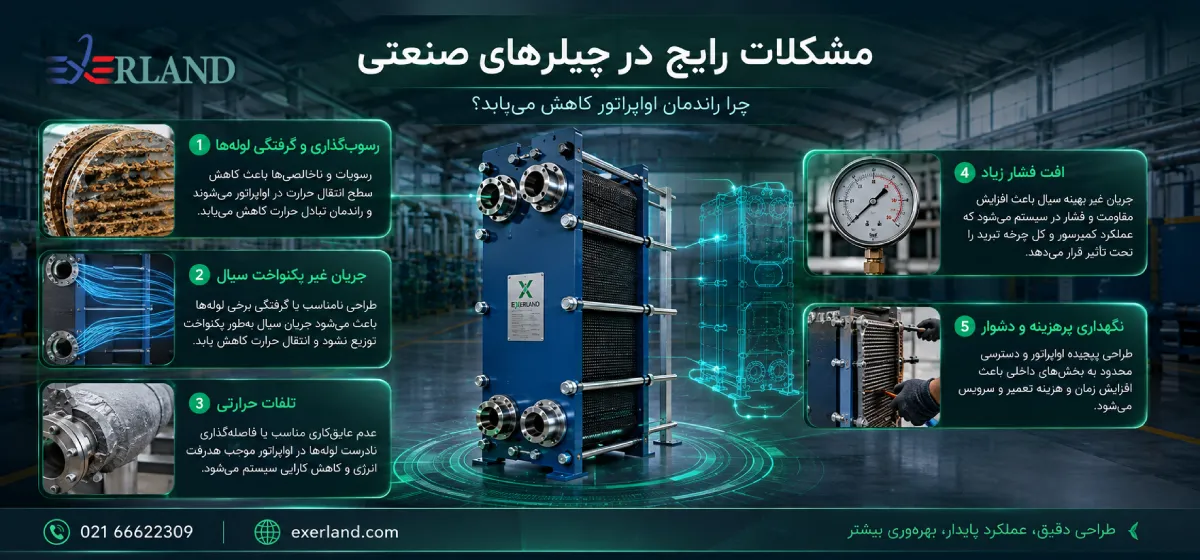

مشکلات رایج در چیلرهای صنعتی
در بسیاری از کارخانهها، اواپراتورهای پوسته و لوله به دلیل طراحی ضعیف یا نگهداری نامناسب، با مشکلات زیر مواجه میشوند:
رسوبگذاری و گرفتگی لولهها
رسوبات و ناخالصیها باعث کاهش سطح انتقال حرارت در اواپراتور میشوند و راندمان تبادل حرارت کاهش مییابد.
جریان غیر یکنواخت سیال
طراحی نامناسب یا گرفتگی برخی لولهها باعث میشود جریان سیال بهطور یکنواخت توزیع نشود و انتقال حرارت کاهش یابد.
تلفات حرارتی
عدم عایقکاری مناسب یا فاصلهگذاری نادرست لولهها در اواپراتور موجب هدررفت انرژی و کاهش کارایی سیستم میشود.
افت فشار زیاد
جریان غیر بهینه سیال باعث افزایش مقاومت و فشار در سیستم میشود که عملکرد کمپرسور و کل چرخه تبرید را تحت تأثیر قرار میدهد.
نگهداری پرهزینه و دشوار
طراحی پیچیده اواپراتور و دسترسی محدود به بخشهای داخلی باعث افزایش زمان و هزینه تعمیر و سرویس میشود.
مزایای بهینه سازی اواپراتور پوسته و لوله
بهینهسازی انتقال حرارت در اواپراتورهای پوسته و لوله میتواند مزایای زیادی داشته باشد، به ویژه وقتی پیش تصفیه و ضدعفونی منظم در نظر گرفته شود:
افزایش کارایی چیلرها
تمیزکاری، پیشتصفیه و ضدعفونی پرهها و لولهها باعث انتقال حرارت سریعتر و کاملتر میشود و دمای مورد نیاز در زمان کوتاهتر حاصل میشود.
کاهش مصرف انرژی
جلوگیری از رسوبگذاری و گرفتگی لولهها با استفاده از پیشتصفیه، بار کمپرسور و پمپها را کاهش میدهد و صرفهجویی قابل توجهی در برق و سوخت ایجاد میکند.
کاهش هزینههای عملیاتی و نگهداری
نگهداری منظم همراه با ضدعفونی، عمر مفید اواپراتور را افزایش میدهد و نیاز به تعمیرات مکرر و هزینههای اضافی را کاهش میدهد.
بهبود پایداری فرآیندهای صنعتی
جریان یکنواخت سیال و کنترل دقیق دما و فشار با پیشتصفیه و تمیزکاری منظم، باعث کاهش نوسانات فرآیند و افزایش کیفیت محصول نهایی میشود.
دوستدار محیط زیست
کاهش مصرف انرژی و افزایش بهرهوری به دلیل پیشتصفیه و ضدعفونی باعث کاهش انتشار کربن و حفظ منابع طبیعی میشود.
کاربردها در صنایع مختلف
اواپراتورهای پوسته و لوله در بسیاری از صنایع حیاتی هستند و نقش مستقیم در بهینهسازی فرآیندها دارند:
صنایع غذایی و نوشیدنی: برای خنکسازی شیر، آبمیوه و سایر مواد غذایی، کنترل دقیق دما برای حفظ کیفیت و جلوگیری از فساد بسیار حیاتی است.
صنایع شیمیایی و پتروشیمی: برای کنترل دما در واکنشهای شیمیایی، جلوگیری از انفجار و حفظ راندمان واکنش.
صنایع داروسازی: حفظ شرایط دمایی مناسب برای تولید داروها و واکسنها.
تهویه مطبوع صنعتی: در ساختمانهای بزرگ و مراکز داده، کارایی سیستمهای چیلر باعث کاهش هزینههای انرژی و بهبود عملکرد سیستم تهویه می شود.

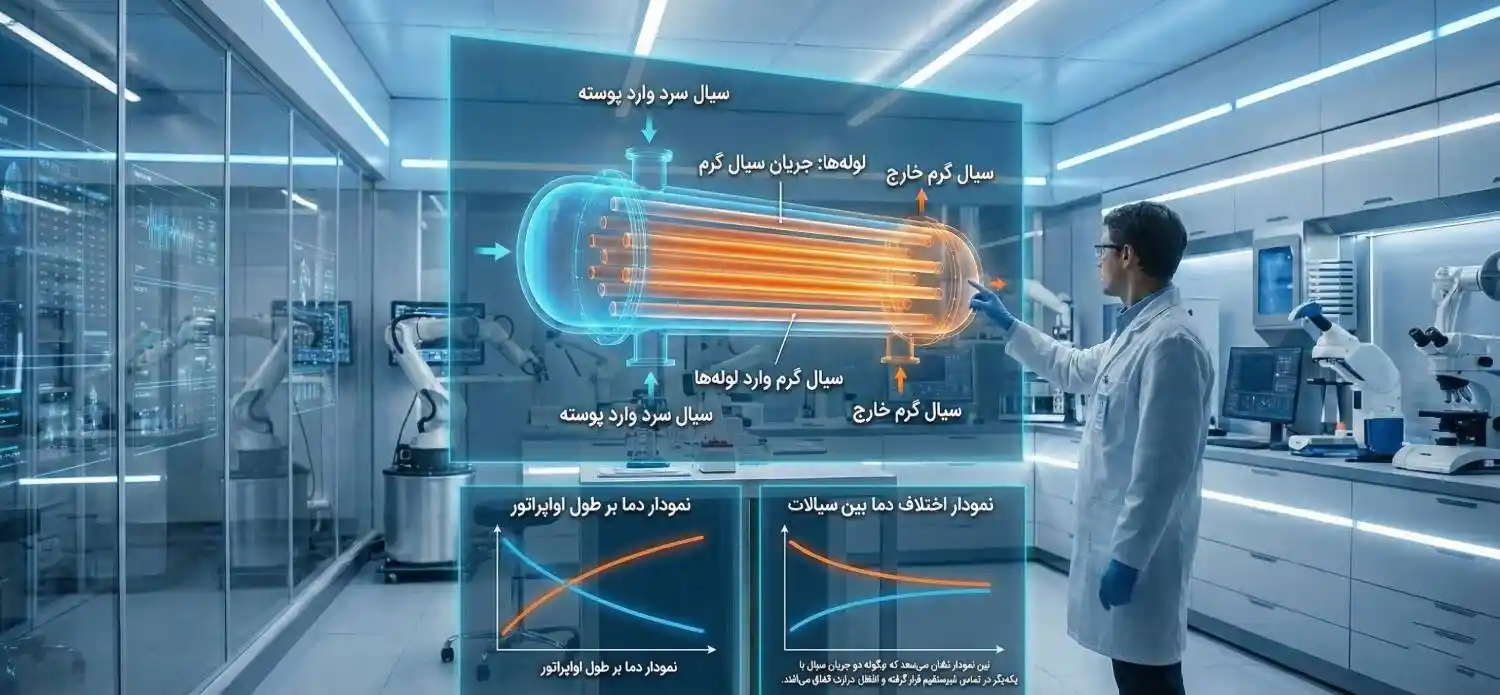

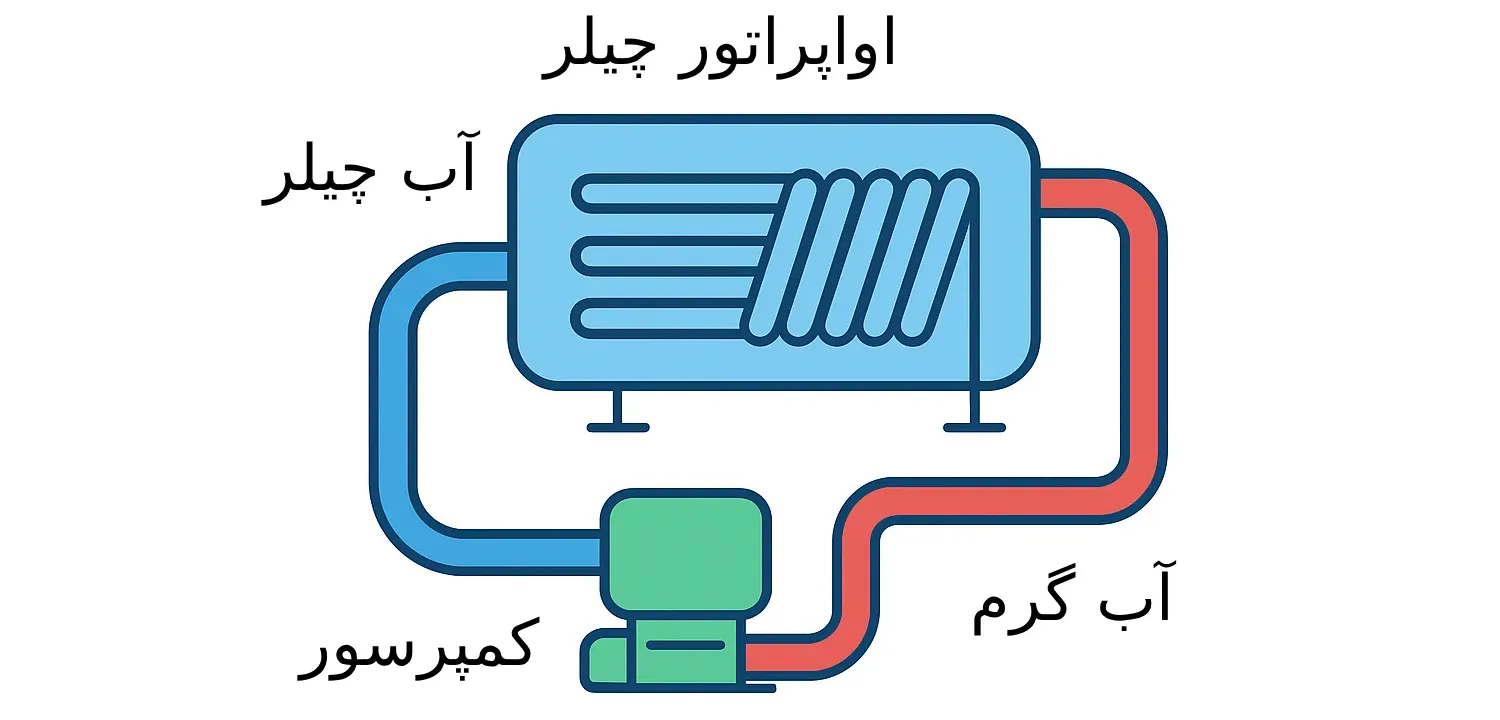

نمودار شماتیک اواپراتور پوسته و لوله
میتوان یک نمودار ساده برای درک عملکرد اواپراتور پوسته و لوله ارائه داد:
این نمودار نشان میدهد که چگونه دو جریان سیال با یکدیگر در تماس غیرمستقیم قرار گرفته و انتقال حرارت اتفاق میافتد. همچنین در مقاله میتوان نمودار دما بر طول اواپراتور و نمودار اختلاف دما بین سیالات را اضافه کرد تا خواننده با عملکرد واقعی سیستم بیشتر آشنا شود.

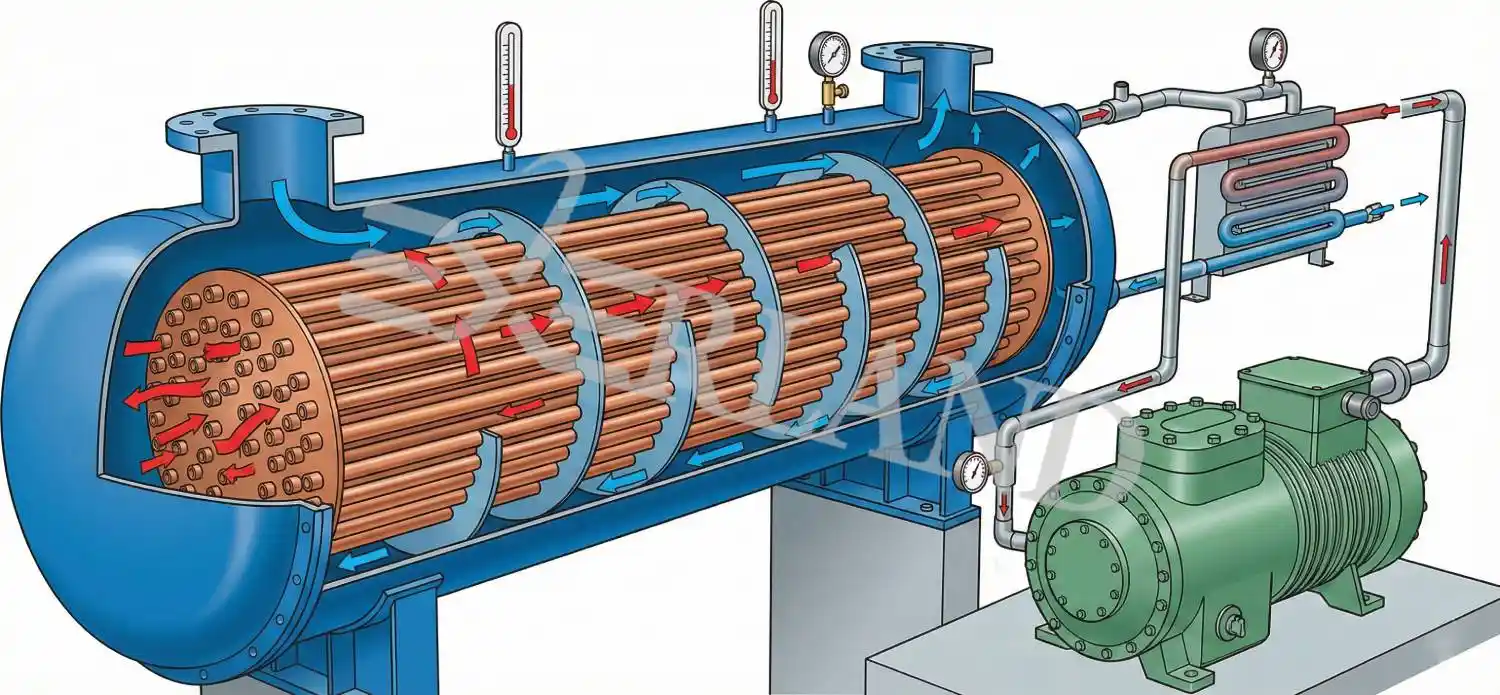

بعد از درک اهمیت اواپراتور پوسته و لوله در بهینهسازی چیلرهای صنعتی، اکنون باید به اصل عملکرد و مکانیزم انتقال حرارت آن بپردازیم. این بخش برای مهندسان، طراحان و دانشجویان مفید است و نشان میدهد که چگونه انتخاب طراحی، ابعاد لولهها و نحوه جریان سیال میتواند بازدهی انرژی را تحت تاثیر قرار دهد.
اواپراتورهای پوسته و لوله اساساً برای انتقال حرارت بین دو سیال با دمای متفاوت طراحی شدهاند، بدون اینکه این دو سیال مستقیماً با هم تماس پیدا کنند. یکی از سیالات داخل لولهها (Tube Side) و دیگری داخل پوسته (Shell Side) جریان دارد. بسته به نوع طراحی، جریان میتواند موازی (Parallel Flow) یا متقابل (Counter Flow) باشد که هر کدام مزایا و محدودیتهای خود را دارند.در سیستم های چیلر تراکمی آب خنک اسکرو اینورتر، اواپراتورهای پوسته و لوله نقش بسیار مهمی در بهینهسازی عملکرد و بازدهی انرژی دارند.

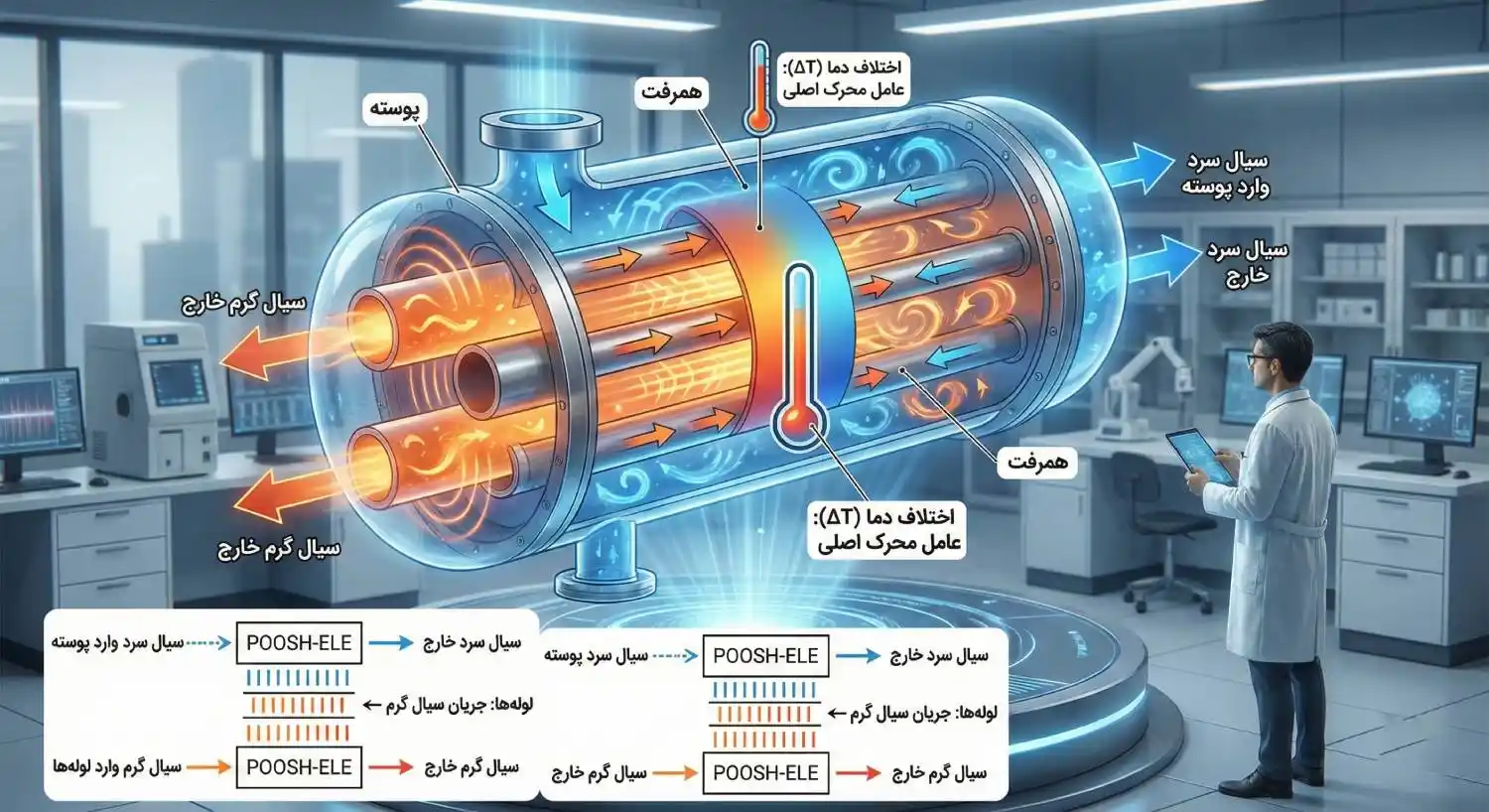

مکانیزم انتقال حرارت در اواپراتور پوسته و لوله (Shell & Tube Evaporator)
انتقال حرارت در اواپراتور پوسته و لوله معمولاً شامل سه مکانیزم است:
۱. مکانیزم انتقال حرارت
در اواپراتورهای پوسته و لوله که در سیستمهای تبرید مانند مینی چیلر کمصدا استفاده میشوند، انتقال حرارت معمولاً از سه مکانیزم اصلی تشکیل شده است:
هدایت حرارت (Conduction):
حرارت از طریق دیواره فلزی لولهها عبور میکند. سیال گرم در یک سمت لوله و مبرد در سمت دیگر قرار دارد و گرما از دیواره لوله منتقل میشود.همرفت (Convection):
جریان سیال داخل لولهها و همچنین در فضای پوسته باعث جابهجایی حرارت میشود. هرچه سرعت و آشفتگی جریان بیشتر باشد، ضریب انتقال حرارت افزایش مییابد.اختلاف دما (ΔT):
نیروی محرکه اصلی انتقال حرارت، اختلاف دمای بین سیال گرم و مبرد است. هرچه این اختلاف دما بیشتر باشد، نرخ انتقال حرارت نیز بیشتر خواهد بود.در مینی چیلرهای کم صدا طراحی اواپراتور بهگونهای انجام میشود که علاوه بر راندمان بالای انتقال حرارت، افت فشار کم و عملکرد پایدار ایجاد شود. این موضوع باعث کاهش فشار کاری کمپرسور و در نتیجه کاهش سطح صدا و افزایش عمر دستگاه میشود.

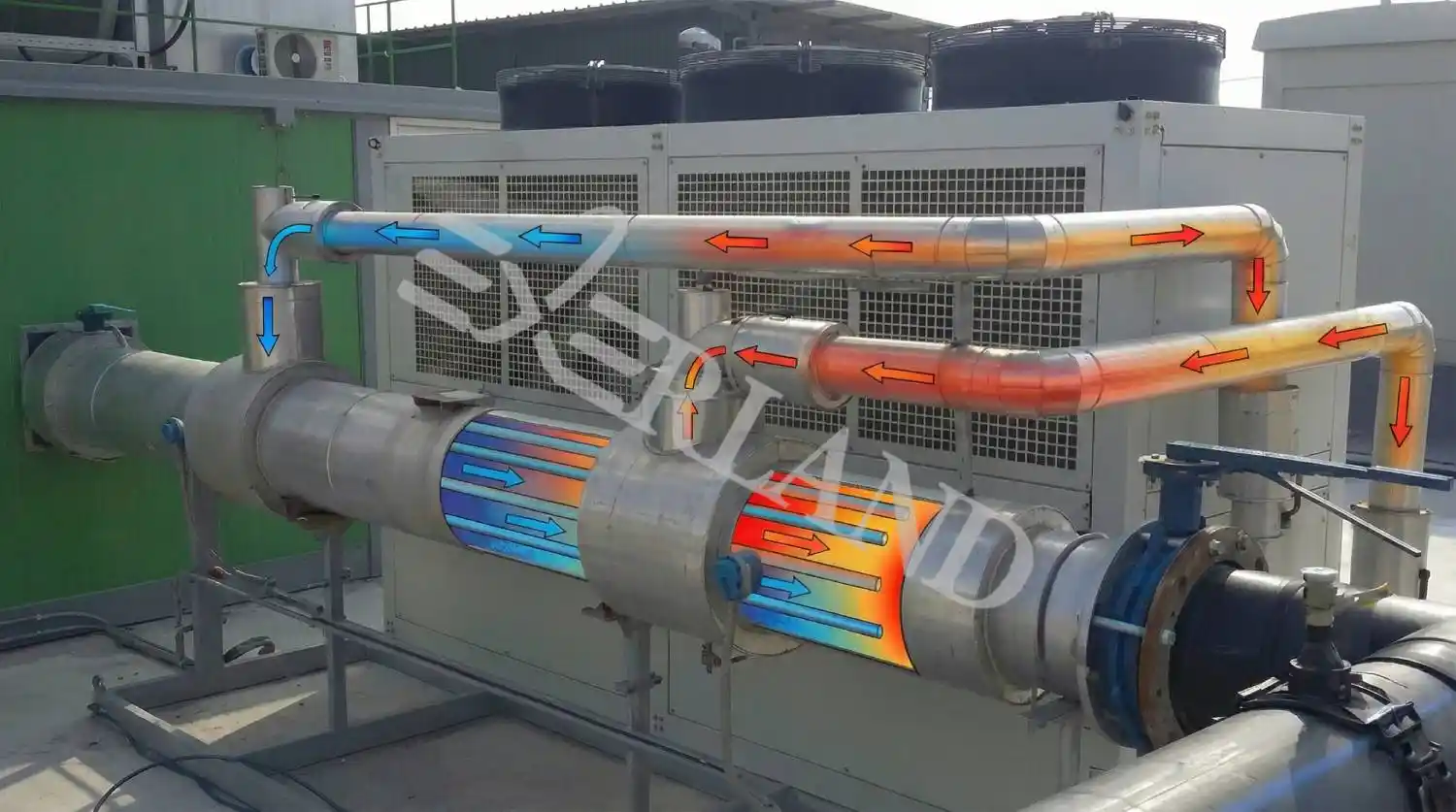

شماتیک جریان سیال
این نمودار نشان میدهد که سیالات بدون تماس مستقیم، انرژی خود را از طریق دیواره لولهها تبادل میکنند.
انواع طراحی پوسته و لوله
طراحی اواپراتور پوسته و لوله بسته به نیاز سیستم و میزان انتقال حرارت، میتواند متفاوت باشد:
| محدودیتها | مزایا | توضیح | نوع طراحی |
|---|---|---|---|
| اختلاف دما پایین، راندمان کمتر | ساده و ارزان | سیال گرم و سرد همجهت حرکت میکنند | جریان موازی (Parallel Flow) |
| پیچیدهتر و گرانتر | حداکثر انتقال حرارت | سیالها در جهت مخالف جریان دارند | جریان متقابل (Counter Flow) |
| راندمان متوسط، افت فشار بالاتر | مناسب برای سیستمهای خاص | سیالها به صورت عمود عبور میکنند | جریان متقاطع (Cross Flow) |

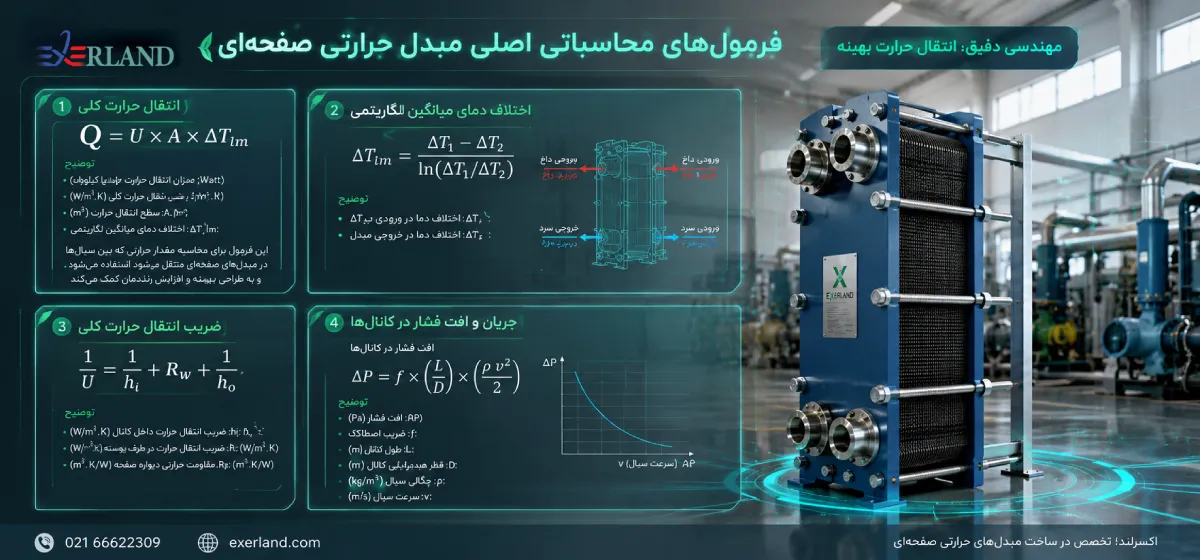

فرمولهای محاسباتی اصلی
انتقال حرارت کلی
انتقال حرارت کل
Q = U * A * ΔT_lm
توضیح:
Q: میزان انتقال حرارت (Watt یا کیلووات)
U: ضریب انتقال حرارت کلی (W/m²·K)
A: سطح انتقال حرارت (m²)
ΔT_lm: اختلاف دمای میانگین لگاریتمی
این فرمول برای محاسبه مقدار حرارتی که بین سیالها در چیلر تراکمی هواخنک اسکرو منتقل میشود، استفاده میشود. در چنین چیلرهایی، هوا به عنوان خنککننده از روی کندانسور عبور میکند و این فرمول کمک میکند تا طراحی کندانسور و ظرفیت حرارتی سیستم بهینه شود.
اختلاف دمای میانگین لگاریتمی (Log Mean Temperature Difference)
اختلاف دمای میانگین لگاریتمیΔT_lm = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)
توضیح:
ΔT1: اختلاف دما در ورودی اواپراتور
ΔT2: اختلاف دما در خروجی اواپراتور
ضریب انتقال حرارت کلی
ضریب انتقال حرارت کلی1/U = 1/h_i + R_w + 1/h_o
توضیح:
h_i: ضریب انتقال حرارت داخل لوله (W/m²·K)
h_o: ضریب انتقال حرارت در پوسته
R_w: مقاومت حرارتی دیواره لوله
بیشتر بخوانید: تحلیل فنی و عملیاتی اواپراتور پوسته و لوله برای سیستمهای سرمایش صنعتی
جریان و افت فشار
برای جریان سیال داخل لولهها:
افت فشار در لولههاΔP = f * (L/D) * (ρ * v² / 2)
توضیح:
ΔP: افت فشار (Pa)
f: ضریب اصطکاک
L: طول لوله (m)
D: قطر لوله (m)
ρ: چگالی سیال (kg/m³)
v: سرعت سیال (m/s)
کنترل افت فشار در مسیر سیال، باعث کاهش بار پمپ و کمپرسور و بهبود راندمان پکیج چیلر و برج خنک کن میشود.
مقایسه جریان موازی و متقابل
| جریان متقابل | جریان موازی | ویژگی |
|---|---|---|
| بیشتر | کمتر | حداکثر اختلاف دما |
| بالاتر | پایینتر | راندمان انتقال حرارت |
| پیچیده | ساده | پیچیدگی طراحی |
| کمتر | بالاتر | مصرف انرژی کمپرسور |
این جدول نشان میدهد که انتخاب نوع جریان میتواند مستقیماً روی کارایی چیلر و مصرف انرژی اثرگذار باشد.
نکات طراحی برای افزایش کارایی چیلر
انتخاب مناسب ابعاد لولهها و پوسته:قطر، ضخامت و تعداد لولهها → افزایش سطح انتقال حرارت و بهبود راندمان حرارتی.
جلوگیری از رسوبگذاری:
استفاده از مواد مناسب و طراحی صحیح → کاهش رسوب و خوردگی و افزایش طول عمر تجهیزات.
استفاده از جریان متقابل (Counter Flow) در سیستمهای بزرگ:
انتقال حرارت حداکثری و کاهش مصرف انرژی.
سرعت بهینه → افزایش ضریب انتقال حرارت و کاهش افت فشار.
بعد از بررسی اصول انتقال حرارت و مکانیزم عملکرد، بهینهسازی عملی چیلر هواخنک شامل تحلیل جریان سیال و تغییرات طراحی اواپراتور است تا کارایی بالا، مصرف انرژی کمتر و طول عمر بیشتر تجهیزات حاصل شود.در این بخش به راهکارهای مهندسی، تحلیل جریان سیال و تغییرات طراحی اواپراتور پرداخته میشود که هم برای مهندسان صنعتی و هم برای دانشجویان قابل درک است.
روشهای افزایش راندمان انتقال حرارت
افزایش سطح حرارتی لولهها
یکی از سادهترین و موثرترین روشها، افزایش سطح تماس بین سیالات است. میتوان این کار را با استفاده از لولههای فیندار (Finned Tubes) یا افزایش تعداد لولهها انجام داد.
مزایا:
افزایش راندمان انتقال حرارت تا 15-20٪
کاهش اختلاف دما مورد نیاز برای خنکسازی
جدول مقایسه اثر فینها روی انتقال حرارت:
| افزایش راندمان | ضریب انتقال حرارت U (W/m²·K) | سطح انتقال حرارت (m²) | نوع لوله |
|---|---|---|---|
| - | 450 | 10 | ساده |
| 15% | 520 | 12 | فیندار کوتاه |
| 28% | 580 | 15 | فیندار بلند |
بیشتر بخوانید: فن کندانسور چیلر و نقش آن در خنک کاری
استفاده از جریان متقابل (Counter Flow)
همانطور که در فاز دوم اشاره شد، جریان متقابل اختلاف دمای میانگین لگاریتمی بالاتری ایجاد میکند و باعث افزایش انتقال حرارت و کاهش مصرف انرژی کمپرسور میشود.
فرمول اثر جریان متقابل بر اختلاف دما:
اختلاف دمای میانگین لگاریتمی جریان متقابلΔT_lm = (ΔT_in - ΔT_out) / ln(ΔT_in / ΔT_out)
در طراحی جریان متقابل، اختلاف دمای ورودی و خروجی سیال گرم و سرد حداکثر میشود و در نتیجه راندمان کلی پکیج چیلر آب خنک با برج خنک کن مدار باز افزایش مییابد.
استفاده از توربولاتورها و افزایش همرفت سیال
با نصب توربولاتور (Turbulator) داخل لولهها، جریان سیال به هم زده میشود و ضریب انتقال حرارت داخلی h_i افزایش مییابد.
فرمول اثر توربولاتور بر ضریب انتقال حرارت:
افزایش ضریب انتقال حرارت با توربولاتور
h_i,new = h_i,old * (1 + α)
α: ضریب افزایش ناشی از توربولاتور (معمولاً بین 0.1 تا 0.3 بسته به طراحی)
این روش باعث کاهش طول لوله مورد نیاز و کاهش افت فشار میشود و راندمان سیستم را افزایش می دهد.
بیشتر بخوانید: چیلر: نقش، انواع و کاربردهای آن در سیستم های تهویه مطبوع و فرآیندی
کاهش افت فشار و مصرف انرژی
افت فشار زیاد در اواپراتور باعث افزایش بار کمپرسور و مصرف انرژی میشود. روشهای کاهش افت فشار شامل:
بهینهسازی قطر و طول لولهها: جریان متعادل و مناسب با کمترین مقاومت
تقسیم جریان موازی: عبور سیال از چند مسیر موازی برای کاهش سرعت سیال و افت فشار
استفاده از اتصالات با زاویه مناسب: کاهش پیچش و ایجاد جریان یکنواخت
فرمول محاسبه اثر کاهش افت فشار بر مصرف انرژی کمپرسور:
مصرف انرژی کمپرسور مرتبط با افت فشار
P_comp = (ΔP / η) * Q
ΔP: افت فشار در اواپراتور (Pa)
η: راندمان کمپرسور
Q: دبی حجمی سیال (m³/s)
با کنترل افت فشار، مصرف انرژی کمپرسور مینی چیلر هواخنک MC-R کاهش مییابد و عملکرد سیستم بهینه میشود.
شبیه سازی و تحلیل جریان سیال
استفاده از نرمافزارهای شبیه سازی (مثل CFD – Computational Fluid Dynamics) برای تحلیل جریان سیال داخل لولهها و پوسته، به مهندسان کمک میکند تا:
مناطق با جریان ضعیف یا مرده را شناسایی کنند
بهینهترین چیدمان لولهها و مسیر سیال را طراحی کنند
راندمان انتقال حرارت را با حداقل مصرف انرژی و افت فشار بدست آورند
این تحلیلها به مهندسان کمک میکند تا عملکرد چیلر تراکمی آب خنک بهینه شود و همزمان طول عمر تجهیزات و بازدهی انرژی سیستم افزایش یابد.

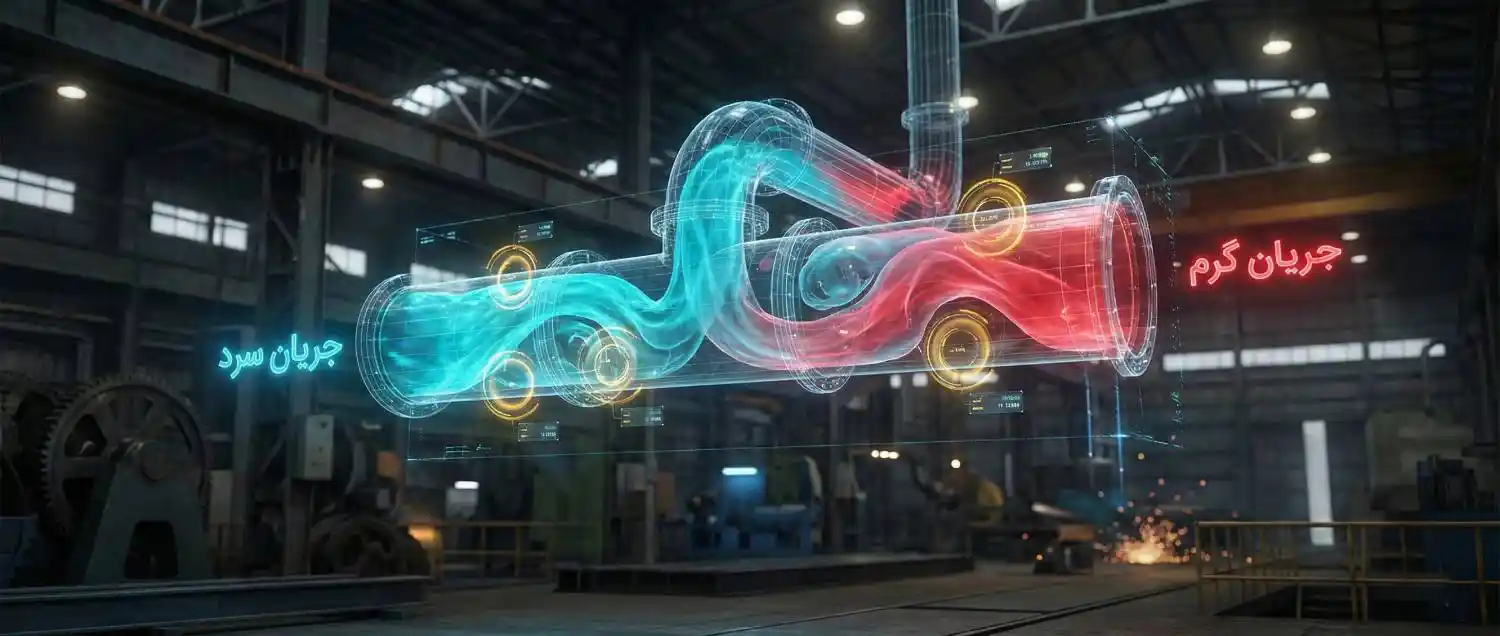

نمونه خروجی شبیه سازی جریان:
مقایسه قبل و بعد از بهینه سازی
| تغییرات | بعد از بهینهسازی | قبل از بهینهسازی | معیار |
|---|---|---|---|
| +28% | 580 | 450 | ضریب انتقال حرارت U (W/m²·K) |
| +50% | 15 | 10 | اختلاف دمای میانگین ΔT_lm (K) |
| -21% | 9,500 | 12,000 | افت فشار ΔP (Pa) |
| -20% | 60 | 75 | مصرف انرژی کمپرسور (kW) |
| -20% | 40 | 50 | طول لوله مورد نیاز (m) |
با بهینهسازی ابعاد لولهها، جریان سیال و طراحی مسیر حرارتی، انتقال حرارت افزایش یافته، افت فشار کاهش یافته و مصرف انرژی کمپرسور به طور قابل توجهی کم میشود.
این دادهها نشان میدهند که مبدل حرارتی هواخنک با طراحی مناسب، میتواند هم کارایی بالا داشته باشد و هم صرفهجویی انرژی واقعی ایجاد کند.
نکات عملی برای مهندسان
انتخاب صحیح لوله و پوسته: بر اساس دما، فشار و نوع سیال
رسوبزدایی و نگهداری منظم: جلوگیری از کاهش راندمان در طول زمان
استفاده از جریان متقابل و توربولاتورها: حداکثر بهرهوری انتقال حرارت
کنترل سرعت سیال: افزایش ضریب انتقال حرارت و کاهش افت فشار
شبیهسازی و پایش آنلاین: تحلیل CFD و حسگرهای دما و فشار برای مدیریت دقیق
رعایت این نکات عملی به مهندسان کمک میکند تا بهینهترین طراحی و عملکرد سیستم را تضمین کنند، هم از نظر راندمان انرژی و هم طول عمر تجهیزات.
اگر بخواهی، میتوانم یک اینفوگرافیک نکات عملی برای مبدل حرارتی هواخنک عمودی آماده کنم تا همه نکات به شکل تصویری و واضح دیده شوند.
در چیلرهای صنعتی اکسرلند، اهمیت اواپراتور پوسته و لوله دوباره تأکید میشود:
بهینهسازی انتقال حرارت و طراحی هوشمندانه این مبدل حرارتی → افزایش کارایی سیستم، کاهش مصرف انرژی و صرفهجویی اقتصادی.
عوامل کلیدی:
انتخاب نوع جریان مناسب (موازی یا متقابل)
ابعاد دقیق لولهها
استفاده از فینها و توربولاتورها
نگهداری و رسوبزدایی منظم
اجرای این روشها نه تنها عملکرد چیلر را ارتقا میدهد، بلکه به صنایع این امکان را میدهد که سیستمهای تبرید خود را با پایداری، کیفیت و صرفهجویی انرژی بیشتر مدیریت کنند و از نظر اقتصادی و زیستمحیطی نتایج ملموس به دست آورند.
تأکید مجدد: اهمیت اواپراتور پوسته و لوله در چیلرهای صنعتی اکسرلند دو بار دیده میشود، زیرا طراحی و بهینهسازی آن مستقیماً بر راندمان، مصرف انرژی و طول عمر تجهیزات اثرگذار است.
