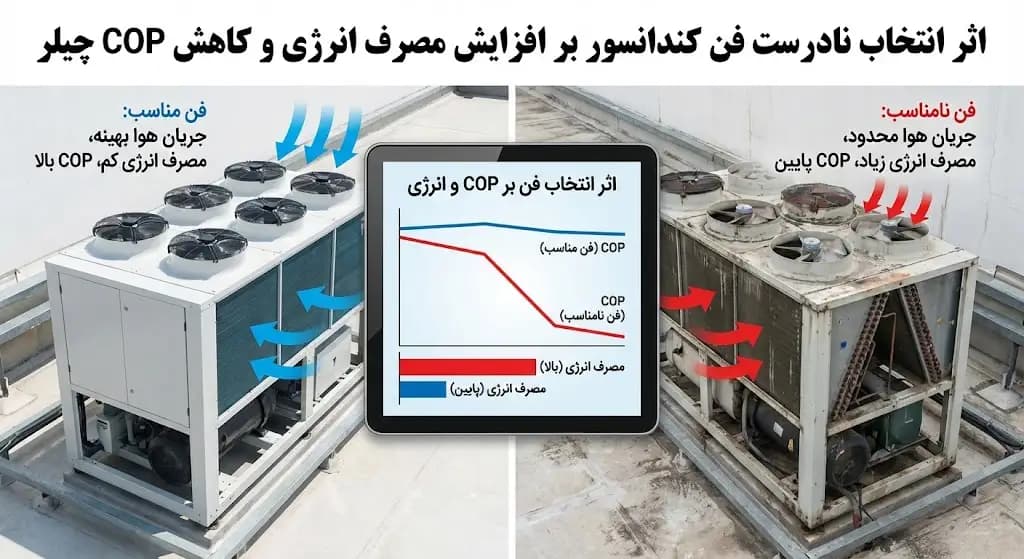

اهمیت انتخاب صحیح فن کندانسور
در سیستمهای تبرید و چیلرهای صنعتی، کندانسور نقش حیاتی در عملکرد کلی سیستم دارد. انتخاب نادرست فن کندانسور میتواند باعث افزایش مصرف انرژی چیلر و کاهش COP (ضریب عملکرد) شود. بسیاری از مهندسان و کارفرمایان در زمان طراحی سیستم، تنها به ظرفیت تبرید و اندازه کندانسور توجه میکنند و پارامترهای کلیدی فن مانند نوع، سرعت، قطر پروانه و جریان هوا را نادیده میگیرند. این موضوع نه تنها باعث کاهش راندمان سیستم میشود، بلکه هزینههای عملیاتی را نیز به شدت افزایش میدهد.
سعی داریم به شکل مهندسی و علمی اثر انتخاب نادرست فن کندانسور بر عملکرد چیلر را تحلیل کنیم، تا مهندسان بتوانند تصمیمهای بهینه و عملیاتی در انتخاب فن اتخاذ کنند. این مقاله برای گوگل نیز به عنوان یک مرجع جامع و معتبر مهندسی HVAC قابل شناسایی خواهد بود.
چرا انتخاب فن کندانسور اهمیت دارد؟
فن کندانسور وظیفه دارد هوا یا آب سردکننده را به صورت یکنواخت بر روی کویل کندانسور جریان دهد. عملکرد فن مستقیماً با سه عامل مرتبط است:
دمای کندانسور
مصرف انرژی سیستم
ضریب عملکرد (COP)
اثرات جریان هوا روی COP چیلر
COP چیلر با توجه به راندمان سیکل تبرید به صورت کلی محاسبه میشود. کاهش جریان هوا یا انتخاب فن نامناسب باعث افزایش دمای کندانسور میشود، که به نوبه خود COP سیستم را کاهش میدهد. فرمول پایه COP چیلر به صورت زیر است:
COP چیلر:
COP = Qc / W
Qc: ظرفیت تبرید واقعی (kW)
W: توان مصرفی کمپرسور و سیستم فن (kW)
انتخاب فن کندانسور نادرست باعث میشود که W افزایش یابد و Qc ثابت بماند یا حتی کاهش یابد، که نتیجه آن کاهش COP است.
بیشتر بخوانید: بررسی جامع عملکرد کمپرسور چیلر و روش های کاهش مصرف انرژی در سیستم های سرمایشی صنعتی
انواع فن های کندانسور و اثر آنها روی مصرف انرژی
جدول زیر یک مقایسه بین انواع فنها و اثر آنها بر مصرف انرژی و COP چیلر ارائه میدهد:
| توضیح | اثر روی COP | افت فشار (Pa) | جریان هوا (m³/s) | نوع فن کندانسور |
|---|---|---|---|---|
| مناسب برای ظرفیتهای کم و متوسط | متوسط | پایین | متوسط | فن محوری ساده |
| جریان هوا قوی، کنترل دما بهتر | بهینه در سرعت ثابت | بالا | بالا | فن سانتریفیوژ |
| امکان تطبیق جریان هوا با بار واقعی، کاهش مصرف انرژی | بهینه | کم تا متوسط | متوسط تا بالا | فن با دور متغیر |
| جریان هوا محدود، دمای کندانسور بالا میرود | ضعیف | کم | پایین | فن با تیغه ثابت |
نکته مهم: حتی اگر ظرفیت کندانسور به درستی انتخاب شده باشد، انتخاب نامناسب فن میتواند راندمان کل سیستم را تا ۲۰–۳۰٪ کاهش دهد.
ارتباط دمای کندانسور با مصرف انرژی و COP
دمای کندانسور یکی از پارامترهای کلیدی در سیکل تبرید است. افزایش دما باعث افزایش فشار کندانسور و در نتیجه افزایش توان مصرفی کمپرسور میشود. رابطه بین فشار کندانسور و توان مصرفی به شکل تقریبی به صورت زیر است:
توان کمپرسور:
W = m * (h2 - h1)
m: دبی جرمی مبرد (kg/s)
h1, h2: آنتالپی مبرد قبل و بعد از کمپرسور (kJ/kg)
با افزایش دمای کندانسور، فشار تخلیه بالا رفته و Δh = h2 - h1 افزایش مییابد، در نتیجه توان مصرفی کمپرسور افزایش مییابد و COP کاهش مییابد.
بیشتر بخوانید: مهندسی سرمایش استخر و مجموعههای ورزشی با چیلر تراکمی صنعتی
نکات طراحی برای انتخاب صحیح فن کندانسور
بررسی جریان هوا: مطمئن شوید که فن جریان هوای کافی برای خنک کردن کویل کندانسور فراهم میکند. در چیلر تراکمی هواخنک اسکرو به دلیل ظرفیتهای بالا و کارکرد مداوم، کمبود جریان هوا میتواند باعث افزایش فشار کندانس و کاهش راندمان سیستم شود.
تطبیق با بار واقعی سیستم: فن باید توانایی تطبیق با تغییرات بار و شرایط محیطی را داشته باشد.
انتخاب فن با راندمان بالا: فن با تیغه و پروانه بهینه، مصرف انرژی را کاهش میدهد.
استفاده از فن دور متغیر در پروژههای بزرگ: این فنها امکان کاهش مصرف انرژی تا ۱۵–۲۰٪ را دارند.
محاسبه افت فشار کویل: اطمینان حاصل شود که افت فشار هوا توسط فن جبران میشود.
تأثیر انتخاب نادرست فن کندانسور در پروژه های صنعتی
افزایش هزینههای عملیاتی:
انتخاب نادرست فن کندانسور باعث افزایش مصرف انرژی الکتریکی میشود. در پروژههای صنعتی و حتی در مینی چیلرهای کم صدا که معمولاً با هدف بهرهوری بالا و مصرف برق پایین انتخاب میشوند، این موضوع میتواند مزیت اقتصادی سیستم را بهطور کامل از بین ببرد.
کاهش عمر کمپرسور و تجهیزات:
کمبود جریان هوای عبوری از کندانسور، منجر به افزایش فشار و دمای کندانس میشود. این شرایط باعث تحمیل تنش حرارتی و مکانیکی به کمپرسور، فنها و سایر تجهیزات شده و عمر مفید آنها را کاهش میدهد؛ مسئلهای که در مینیچیلرهای کمصدا به دلیل ابعاد فشرده و محدودیت تبادل حرارتی اهمیت بیشتری دارد.
کاهش ظرفیت واقعی تبرید سیستم:
در صورت انتخاب نادرست فن، سیستم قادر نخواهد بود به ظرفیت اسمی خود برسد. در مینیچیلر کمصدا که اغلب در فضاهای مسکونی، اداری یا تجاری کوچک استفاده میشود، این کاهش ظرفیت میتواند به نارضایتی کاربران و عدم تأمین بار برودتی منجر شود.
افزایش مشکلات سرویس و نگهداری:
کارکرد سیستم در شرایط فشار بالا، باعث افزایش دفعات خرابی، نیاز بیشتر به سرویس و بالا رفتن هزینههای نگهداری میشود؛ موضوعی که با فلسفه طراحی مینیچیلرهای کمصدا و کمهزینه در تضاد است.
مثال عددی:
فرض کنید یک چیلر صنعتی با ظرفیت ۵۰۰ کیلووات داریم. اگر فن انتخابی جریان هوا را ۲۰٪ کمتر از نیاز واقعی فراهم کند:
دمای کندانسور ۵–۷ درجه سانتیگراد افزایش مییابد
توان کمپرسور ۱۰–۱۵٪ افزایش مییابد
COP سیستم ۸–۱۲٪ کاهش مییابد
این مثال نشان میدهد که حتی یک انتخاب کوچک نادرست میتواند اثر قابل توجهی بر مصرف انرژی و راندمان سیستم داشته باشد.
بیشتر بخوانید: راهنمای جامع گرمایش و تهویه در صنایع فلزی و فولاد | تجهیزات مقاوم به حرارت اکسرژی
جریان هوا و فشار استاتیک فن
یکی از پارامترهای کلیدی فن، جریان هوا (Air Flow Rate) و فشار استاتیک (Static Pressure) است. جریان هوا برای کندانسورهای هوایی به صورت تقریبی با فرمول زیر محاسبه میشود:
جریان هوا:
Q = A * V
Q: دبی جریان هوا (m³/s)
A: سطح مقطع کانال هوا (m²)
V: سرعت هوا (m/s)
اگر جریان هوا کمتر از مقدار مورد نیاز باشد، دمای کندانسور افزایش یافته و فشار تخلیه کمپرسور بالا میرود.
در صورتی که جریان هوا کمتر از مقدار مورد نیاز طراحی باشد، انتقال حرارت در کندانسور بهدرستی انجام نشده و دمای کندانسور افزایش مییابد. این افزایش دما مستقیماً باعث بالا رفتن فشار تخلیه کمپرسور میشود.
از دیدگاه عملکرد کل سیستم، این شرایط تنها به کندانسور محدود نمیماند؛ زیرا افزایش فشار و دمای کندانس، تعادل سیکل تبرید را بر هم زده و در نهایت باعث کاهش اختلاف دمای مؤثر در اواپراتور میشود. در نتیجه، اواپراتور قادر نخواهد بود گرمای مورد انتظار را از سیال یا فضای موردنظر جذب کند و ظرفیت واقعی تبرید سیستم کاهش مییابد.
بنابراین، انتخاب صحیح فن با دبی هوای کافی و فشار استاتیک مناسب نهتنها برای عملکرد کندانسور ضروری است، بلکه نقش مستقیمی در کارایی اواپراتور چیلر، پایداری سیکل تبرید و افزایش راندمان کلی سیستم دارد.
رابطه فشار کندانسور و توان کمپرسور
توان مصرفی کمپرسور تحت تاثیر فشار کندانسور و اختلاف آنتالپی سیکل است. فرمول محاسبه توان به صورت زیر ارائه میشود:
توان کمپرسور:
Wc = m * (h2 - h1)
Wc: توان کمپرسور (kW)
m: دبی جرمی مبرد (kg/s)
h1: آنتالپی مبرد در ورودی کمپرسور (kJ/kg)
h2: آنتالپی مبرد در خروجی کمپرسور (kJ/kg)
انتخاب نادرست فن باعث افزایش h2 و در نتیجه Wc میشود، که COP سیستم را کاهش میدهد.
در چیلر تراکمی هواخنک اسکرال، به دلیل استفاده از کمپرسورهای اسکرال با طراحی فشرده و راندمان بالا، کنترل فشار کندانسور اهمیت ویژهای دارد. اگر فن کندانسور بهدرستی انتخاب نشود و جریان هوای کافی تأمین نگردد، دمای و فشار کندانس افزایش یافته و مقدار h₂ بالا میرود. این افزایش آنتالپی خروجی مستقیماً باعث افزایش توان مصرفی کمپرسور (Wc) میشود.
نتیجه این فرآیند، کاهش ضریب عملکرد (COP) سیستم است؛ بهگونهای که چیلر با مصرف انرژی بیشتر، ظرفیت تبرید کمتری تولید میکند. در چیلرهای هواخنک اسکرال که معمولاً در پروژههای مسکونی، اداری و تجاری سبک استفاده میشوند، این افت راندمان میتواند منجر به افزایش محسوس هزینه برق و کاهش عمر کمپرسور شود.
بنابراین، انتخاب صحیح فن کندانسور نقش کلیدی در کنترل فشار کندانس، محدود کردن افزایش آنتالپی خروجی کمپرسور و حفظ راندمان بهینه چیلر تراکمی هواخنک اسکرال دارد.
محاسبه COP واقعی چیلر
ضریب عملکرد یا COP چیلر رابطه مستقیمی با توان کمپرسور و ظرفیت تبرید دارد:
COP چیلر:
COP = Qc / (Wc + Wf)
Qc: ظرفیت تبرید واقعی (kW)
Wc: توان کمپرسور (kW)
Wf: توان مصرفی فن کندانسور (kW)
در چیلر هواخنک اسکرو اینورتر، به دلیل تغییرپذیری دور کمپرسور و فنها، COP سیستم بهشدت به استراتژی کنترل و انتخاب صحیح فن کندانسور وابسته است. اگر فن بهدرستی انتخاب نشود و برای جبران افت فشار یا کمبود جریان هوا، توان بیشتری مصرف کند، مقدار Wf افزایش مییابد.
نکته مهم این است که حتی در شرایطی که توان کمپرسور (Wc) تقریباً ثابت باقی بماند، افزایش توان مصرفی فن میتواند مخرج کسر را بزرگتر کرده و در نتیجه COP کل سیستم را بهطور محسوسی کاهش دهد. این موضوع در چیلرهای اسکرو اینورتر که هدف اصلی آنها دستیابی به راندمان بالا در بارهای جزئی است، اهمیت ویژهای دارد.
بنابراین، در طراحی و انتخاب چیلر هواخنک اسکرو اینورتر، بررسی همزمان توان کمپرسور و توان فن کندانسور، شرط لازم برای دستیابی به COP واقعی بالا و مصرف انرژی بهینه است.
نکته: افزایش توان فن ناشی از انتخاب نادرست، حتی اگر توان کمپرسور ثابت باشد، میتواند COP کل سیستم را کاهش دهد.
اثر اختلاف دما بر COP
دمای کندانسور (Tc) یکی از عوامل اصلی کاهش COP است. رابطه تقریبی COP با دمای کندانسور به صورت زیر است:
COP تقریبی:
COP ≈ COP_rated * (Tc_rated / Tc_actual)
COP_rated: COP نامی سیستم
Tc_rated: دمای نامی کندانسور
Tc_actual: دمای واقعی کندانسور
با افزایش دمای کندانسور، COP کاهش مییابد. فن نامناسب باعث افزایش Tc_actual و کاهش راندمان سیستم میشود.
در چیلر تراکمی آب خنک اسکرو، اگرچه دفع حرارت از طریق برج خنککن و آب کندانس انجام میشود و نسبت به چیلرهای هواخنک شرایط پایدارتری وجود دارد، اما افزایش دمای آب ورودی به کندانسور (به دلیل عملکرد نامناسب برج، دبی ناکافی آب یا رسوبگرفتگی) میتواند باعث افزایش Tc_actual شود.
تحلیل عددی: مثال کاربردی
فرض کنید یک چیلر صنعتی با مشخصات زیر داریم:
ظرفیت تبرید: ۵۰۰ kW
توان کمپرسور: ۱۵۰ kW
توان فن بهینه: ۵ kW
اگر فن انتخابی جریان هوا را ۱۵٪ کمتر از نیاز واقعی فراهم کند:
دمای کندانسور ۵°C افزایش مییابد
توان کمپرسور ۱۵٪ افزایش مییابد:
Wc افزایش یافته:
Wc_new = 150 * 1.15 = 172.5 kW
توان فن افزایش یافته:
Wf افزایش یافته:
Wf_new = 6 kW
COP جدید:
COP جدید:
COP_new = 500 / (172.5 + 6) ≈ 2.83
COP اولیه:
COP اولیه:
COP_old = 500 / (150 + 5) ≈ 3.23
نتیجه: انتخاب نادرست فن باعث کاهش COP حدود ۱۲٪ و افزایش مصرف انرژی میشود.
تحلیل جریان هوا و فشار استاتیک در فنهای مختلف
جدول زیر اثر انواع فن بر جریان هوا، فشار و COP را نشان میدهد:
| اثر روی COP | توان فن (kW) | فشار استاتیک (Pa) | جریان هوا (m³/s) | نوع فن |
|---|---|---|---|---|
| کاهش COP اندک | 5 | پایین | متوسط | فن محوری ساده |
| افزایش COP | 6 | متوسط | بالا | فن سانتریفیوژ |
| بهینهترین COP | 5–6 | کم تا متوسط | قابل تنظیم | فن دور متغیر |
| کاهش شدید COP | 4 | پایین | پایین | فن تیغه ثابت |
این جدول نشان میدهد که فن دور متغیر و با راندمان بالا بهترین گزینه برای حفظ COP و کاهش مصرف انرژی است.
نکات مهندسی برای انتخاب فن
بررسی دقیق دبی هوا و فشار استاتیک:
برای عملکرد بهینه کندانسور در پکیج چیلر آب خنک با برج خنک کن مدار باز، لازم است دبی هوا و فشار استاتیک مورد نیاز به دقت محاسبه و بررسی شود تا دمای کندانسور افزایش نیابد و فشار کمپرسور تحت کنترل باقی بماند.استفاده از فن با راندمان بالا و امکان تنظیم دور:
فنهای با راندمان بالا و قابلیت دور متغیر امکان تطبیق جریان هوا با بار واقعی سیستم را فراهم میکنند و مصرف انرژی را کاهش میدهند.محاسبه دقیق توان فن و اثر آن بر COP:
توان مصرفی فن باید در محاسبه COP واقعی سیستم لحاظ شود، زیرا افزایش توان فن باعث کاهش راندمان کل سیستم میشود.تحلیل نموداری جریان هوا و دمای کندانسور:
استفاده از نمودارها و شبیهسازی عملکرد کمک میکند تا فن بهینه برای شرایط واقعی سیستم و برج خنککن مدار باز انتخاب شود.رعایت استانداردهای صنعتی AHRI و ASHRAE:
کلیه محاسبات و انتخاب فن باید مطابق با استانداردهای معتبر بینالمللی انجام شود تا عملکرد، ایمنی و دوام تجهیزات تضمین گردد.
اهمیت شبیه سازی در انتخاب فن
برای مهندسان و طراحان HVAC، تنها محاسبات عددی کافی نیست. شبیهسازی جریان هوا، دمای کندانسور و مصرف انرژی واقعی میتواند نشان دهد که انتخاب فن چگونه روی COP و عملکرد کلی چیلر تأثیر میگذارد.
شبیهسازی به سه هدف اصلی کمک میکند:
تخمین دقیق دمای کندانسور تحت بار واقعی
تحلیل توان مصرفی کمپرسور و فن
بهینهسازی انتخاب فن برای کاهش مصرف انرژی
استفاده از شبیهسازی برای مبدل حرارتی، انتخاب فن مناسب و کاهش مصرف انرژی را تضمین میکند و راندمان واقعی سیستم را بهینه میسازد.

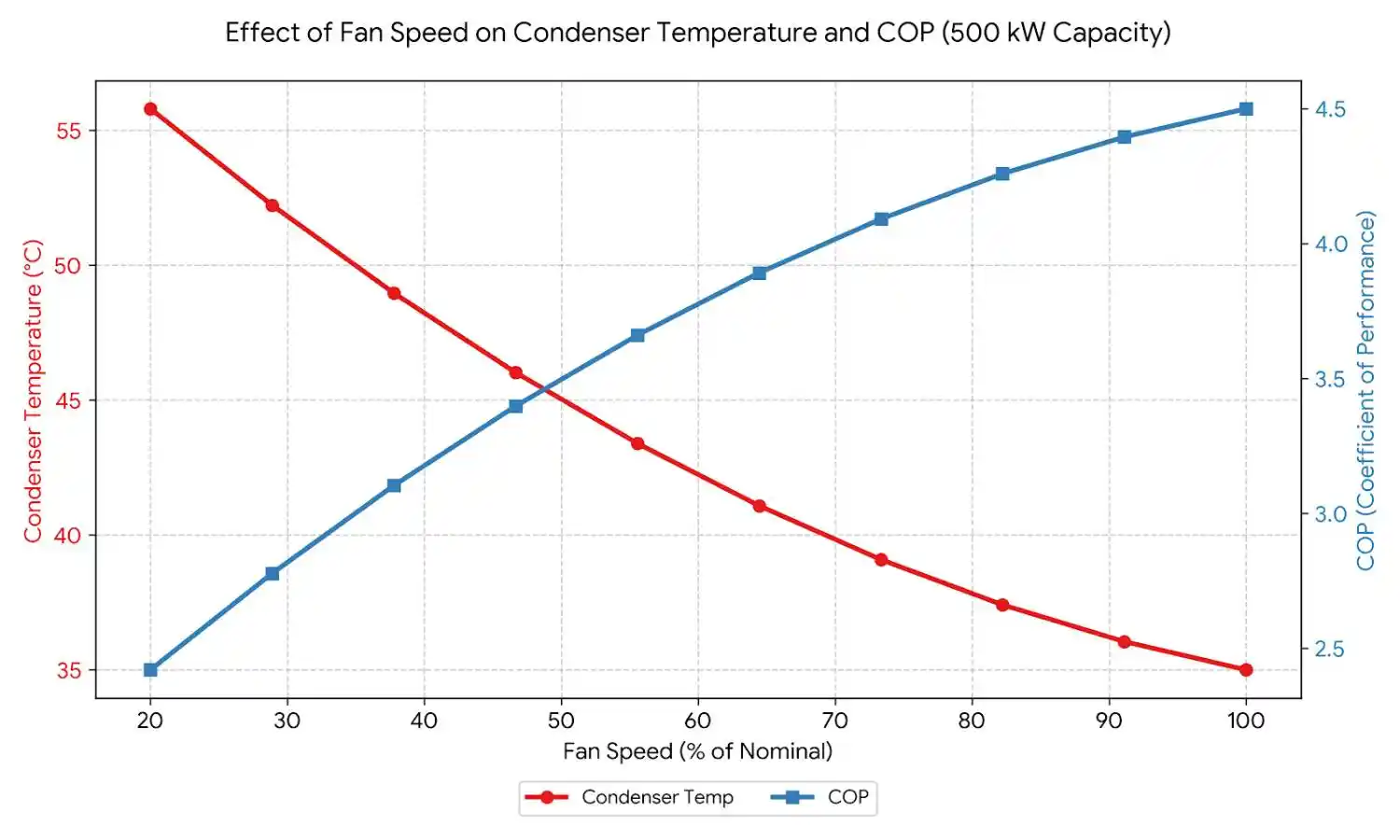

نمودار اثر سرعت فن بر دمای کندانسور و COP
فرض کنید یک کندانسور هوایی با ظرفیت ۵۰۰ kW داریم و فنهای مختلف روی آن نصب شدهاند. نمودار زیر اثر سرعت فن بر دمای کندانسور و COP را نشان میدهد:
تحلیل: با افزایش سرعت فن تا حدود ۱۰۰٪، دمای کندانسور کاهش یافته و COP افزایش مییابد. سرعتهای کمتر باعث افزایش دما و کاهش COP تا ۱۲٪ میشود.
جدول مقایسه مصرف انرژی و COP در شرایط مختلف
| COP | توان فن (kW) | توان کمپرسور (kW) | دمای کندانسور (°C) | سرعت (% از نامی) | نوع فن |
|---|---|---|---|---|---|
| 2.93 | 5 | 160 | 36 | 80 | فن محوری ساده |
| 3.16 | 6 | 150 | 32 | 100 | فن سانتریفیوژ |
| 3.11 | 5.2 | 152 | 33 | 90 | فن دور متغیر |
| 2.78 | 4.5 | 170 | 38 | 70 | فن تیغه ثابت |
نتیجه: فن دور متغیر با توان مصرفی کم و جریان هوا بهینه، بهترین COP را ارائه میدهد و مصرف انرژی را کاهش میکند.
محاسبه مصرف انرژی کل سیستم با انتخاب فن نادرست
برای بررسی عملیاتی، مجموع توان مصرفی کمپرسور و فن برای هر نوع فن محاسبه میشود:
text توان کل:
W_total = Wc + Wf
Wc: توان کمپرسور (kW)
Wf: توان مصرفی فن (kW)
مثال: اگر Wc = 170 kW و Wf = 5 kW، آنگاه:
W_total: W_total = 170 + 5 = 175 kW
این توان بالاتر نسبت به انتخاب صحیح فن (مثلاً 150 + 5 = 155 kW) نشاندهنده افزایش ۱۳٪ مصرف انرژی است.انتخاب نامناسب فن مبدل حرارتی هواخنک باعث افزایش توان کمپرسور و مصرف انرژی کل سیستم میشود و COP واقعی کاهش مییابد.

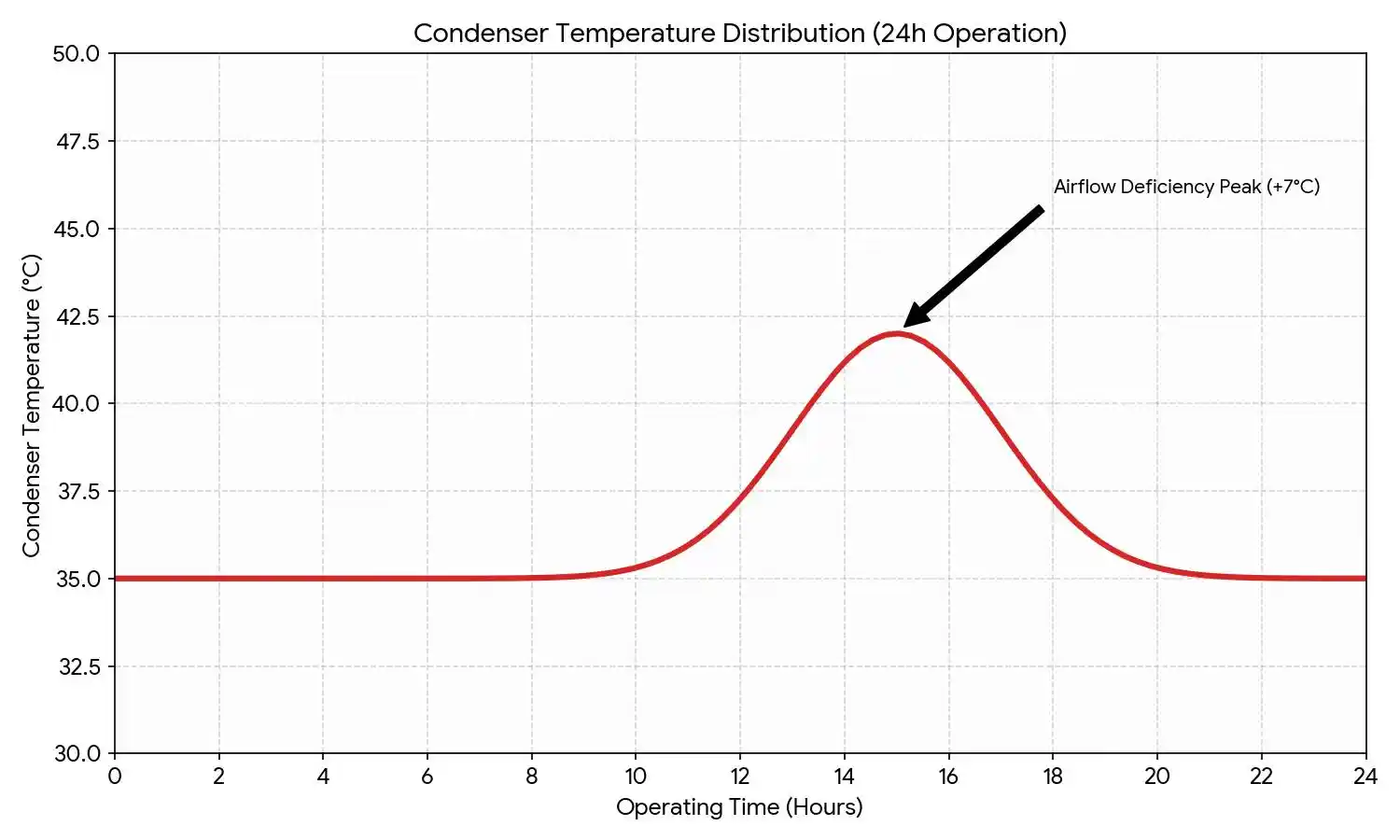

نمودار توزیع دمای کندانسور در طول زمان بهرهبرداری
شبیهسازی نشان میدهد که دمای کندانسور در طول ساعتهای اوج مصرف میتواند تا ۵–۷°C افزایش یابد اگر فن جریان هوای کافی نداشته باشد. این افزایش دما منجر به افزایش فشار کمپرسور و کاهش COP میشود.
نکته: فن نامناسب باعث نوسانات شدید دما و فشار سیستم شده و عمر مفید تجهیزات را کاهش میدهد.
اثر انتخاب فن بر COP در شبیهسازی عملیاتی
فرمول محاسبه COP واقعی در شرایط عملیاتی:
COP عملیاتی:
COP_actual = Qc / (Wc + Wf)
Qc: ظرفیت تبرید واقعی تحت بار واقعی (kW)
Wc: توان کمپرسور تحت شرایط واقعی (kW)
Wf: توان مصرفی فن (kW)
مثال عددی با دادههای شبیهسازی:
COP فن نامناسب:
COP_bad = 500 / (170 + 5) ≈ 2.86
COP فن مناسب:
COP_good = 500 / (150 + 5) ≈ 3.23
نتیجه: انتخاب صحیح فن باعث افزایش ۱۲–۱۳٪ COP و کاهش مصرف انرژی میشود.
نکات عملیاتی و مهندسی فن کندانسور و تأثیر آن بر مصرف انرژی
بررسی دمای کندانسور در شبیهسازیهای عملیاتی:
همیشه دمای کندانسور را در شرایط واقعی عملکرد بررسی کنید. این کار به مهندسان امکان میدهد تا نقاط ضعف انتخاب فن، مسیر هوا و افت فشار در سیستم را شناسایی کنند و از افزایش غیرضروری توان کمپرسور جلوگیری شود.استفاده از فن دور متغیر با کنترل هوشمند:
بهویژه در پکیج چیلر + برج خنک کن، فنهای با دور متغیر میتوانند جریان هوا را بر اساس بار واقعی سیستم تنظیم کنند. این روش باعث صرفهجویی قابل توجه در مصرف انرژی (معمولاً ۱۵–۲۰٪) و کاهش استهلاک تجهیزات میشود.تحلیل نمودارها و جداول شبیهسازی:
استفاده از نمودار جریان هوا، فشار استاتیک و توان فن به مهندسان کمک میکند تا انتخاب فن بهینه برای شرایط واقعی کارکرد پکیج چیلر انجام شود و از انتخابهای محافظهکارانه یا نادرست جلوگیری گردد.همگامسازی جریان هوا با بار واقعی چیلر:
جریان هوای عبوری از کندانسور باید متناسب با بار واقعی سیستم باشد تا COP بهینه حفظ شود. در پکیجهای چیلر که معمولاً در پروژههای مسکونی و تجاری نصب میشوند، این همگامسازی نقش کلیدی در کاهش هزینه برق و افزایش عمر کمپرسور دارد.
در طراحی سیستمهای تهویه و چیلر، شبیهسازی دقیق جریان هوا و دمای کندانسور اهمیت بالایی دارد. با انتخاب فن بهینه و تحلیل عملکرد واقعی سیستم، میتوان مصرف انرژی کمپرسور و فن را کاهش داد و COP سیستم را حفظ کرد. در این میان، استفاده از تکنولوژیهای پیشرفته مانند اکسرلند به مهندسان کمک میکند تا توان کل سیستم، فشار کمپرسور و دمای کندانسور را بهینه کنند، عمر تجهیزات را افزایش داده و هزینههای عملیاتی را کاهش دهند. این رویکرد در پکیجهای چیلر آبخنک، مینیچیلرها و مبدلهای حرارتی اهمیت ویژهای دارد.
