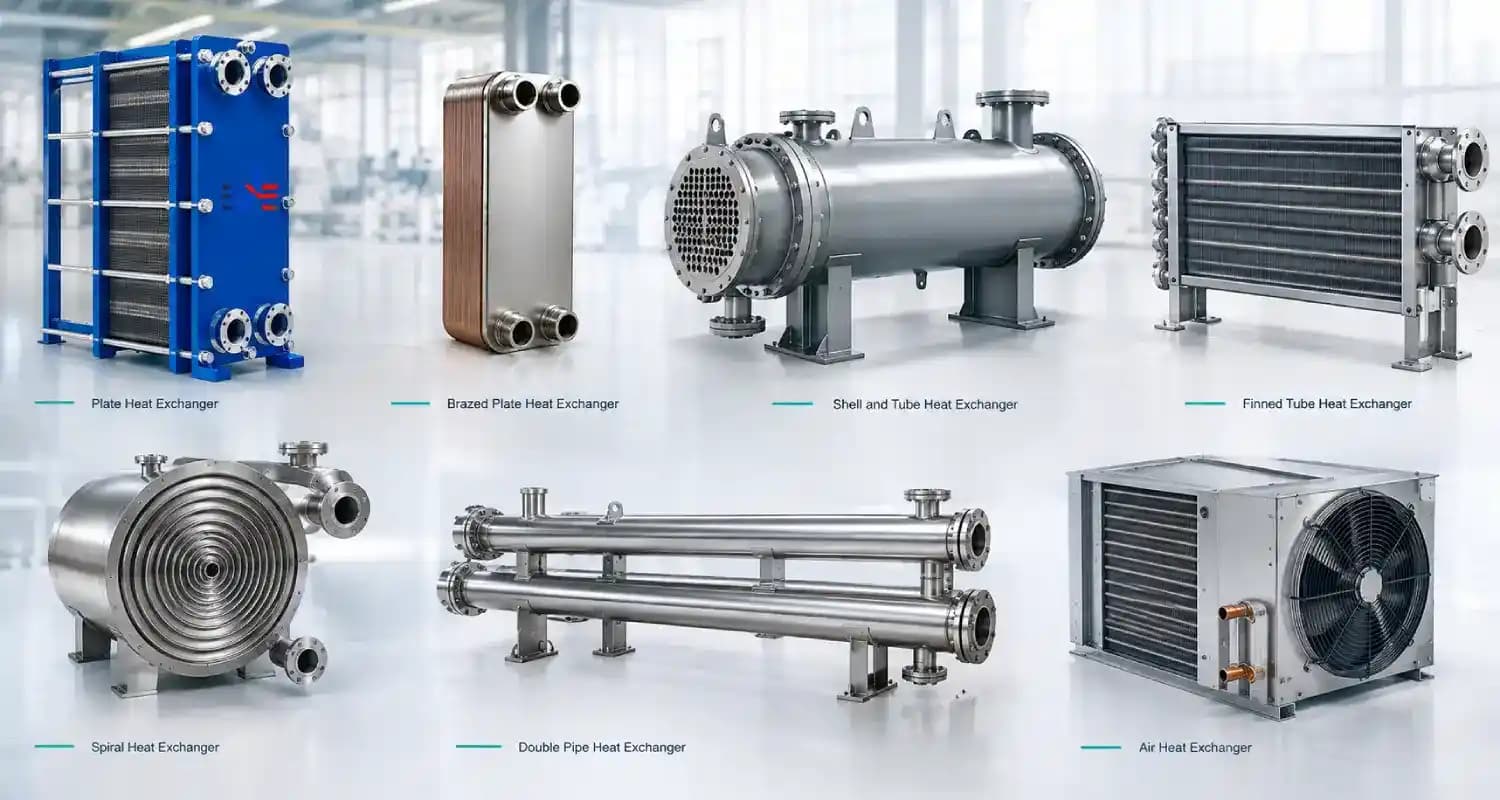

مبدل حرارتی چگونه روی عملکرد موتورخانه و چیلر اثر می‌گذارد؟
مبدل حرارتی در موتورخانه فقط یک تجهیز برای انتقال گرما بین دو سیال نیست؛ انتخاب صحیح آن می‌تواند روی مصرف انرژی، افت فشار، پایداری دمایی، عملکرد پمپ‌ها و راندمان چیلر اثر مستقیم داشته باشد.
در پروژه‌های واقعی، بسیاری از مشکلات موتورخانه از انتخاب نامناسب ظرفیت مبدل، ΔT طراحی، سطح انتقال حرارت، شرایط جریان یا بی‌توجهی به رسوب‌گذاری ایجاد می‌شوند. در مقابل، طراحی صحیح باید هم‌زمان عملکرد حرارتی و هیدرولیکی مبدل را در شرایط واقعی بهره‌برداری در نظر بگیرد.
در ادامه، پنج نمونه واقعی از خطاهای طراحی و بهره‌برداری مبدل حرارتی بررسی می‌شود؛ از افزایش مصرف برق چیلر و رسوب‌گذاری گرفته تا افت فشار، انتخاب نادرست ΔT و طراحی موفق یک سیستم موتورخانه. هدف این کیس‌استادی‌ها نشان دادن تأثیر تصمیم‌های مهندسی بر عملکرد واقعی سیستم است.
برای آشنایی با اصول انتخاب مبدل حرارتی در موتورخانه، می‌توانید به راهنمای جامع مبدل حرارتی موتورخانه مراجعه کنید.
در ادامه چند مورد از کیس های واقعی رو بررسی میکنیم.
کیس‌استادی ۱: افزایش مصرف برق چیلر به دلیل انتخاب اشتباه مبدل حرارتی
مشخصات پروژه
کاربری: مجتمع اداری ۱۸ طبقه
سیستم: چیلر تراکمی آب‌خنک
ظرفیت: ۶۰۰ تن تبرید
نوع مبدل: مبدل صفحه‌ای
مشکل اولیه
در ماه اول بهره‌برداری، مصرف برق چیلر حدود ۲۲٪ بیشتر از مقدار طراحی‌شده بود. همچنین دمای برگشت آب سرد از محدوده مورد انتظار بالاتر قرار داشت.
تحلیل مهندسی
بررسی شرایط بهره‌برداری نشان داد که:
U-value واقعی مبدل کمتر از مقدار مورد انتظار طراحی بود.
سطح انتقال حرارت مبدل برای بار واقعی سیستم کافی نبود.
ΔT واقعی با شرایط طراحی تطابق نداشت.
این عوامل باعث شدند چیلر برای رسیدن به شرایط دمایی موردنظر، مدت بیشتری در شرایط بار بالا کار کند.
اصلاح انجام‌شده
با بازنگری سطح انتقال حرارت مبدل و اصلاح شرایط طراحی ΔT، عملکرد سیستم پایدارتر شد.
نتیجه
پس از اصلاح طراحی، مصرف انرژی حدود ۱۸٪ کاهش یافت و شرایط کاری چیلر تراکمی به نقطه طراحی نزدیک‌تر شد.
نکته مهندسی: انتخاب مبدل فقط بر اساس ظرفیت اسمی کافی نیست؛ U-value واقعی، سطح انتقال حرارت و شرایط دمایی مدار نیز باید هم‌زمان بررسی شوند.
کیس‌استادی ۲: افت راندمان موتورخانه به دلیل رسوب‌گذاری مبدل
مشخصات پروژه
کاربری: کارخانه صنایع غذایی
سیستم: بویلر + مبدل حرارتی پوسته و لوله
سیال: آب با سختی بالا
مشکل
پس از حدود ۶ ماه بهره‌برداری، ظرفیت گرمایش کاهش پیدا کرد و هم‌زمان ΔT و فشار موردنیاز پمپ افزایش یافت.
تحلیل مهندسی
بررسی‌ها نشان داد که افزایش رسوب روی سطوح انتقال حرارت باعث افزایش مقاومت حرارتی و کاهش U-value واقعی مبدل شده است.
در نتیجه، مبدل دیگر قادر نبود بار حرارتی موردنیاز سیستم را با شرایط طراحی منتقل کند.
راهکار
اجرای شست‌وشوی شیمیایی مبدل
بازنگری ضریب Fouling در طراحی
بررسی امکان استفاده از مبدلی با دسترسی بهتر برای سرویس و تمیزکاری
نتیجه
کنترل رسوب و در نظر گرفتن شرایط واقعی سیال از ابتدا، نقش مهمی در حفظ ظرفیت حرارتی مبدل در طول زمان بهره‌برداری دارد.
کیس‌استادی ۳: افزایش افت فشار و مصرف برق پمپ در مبدل اسپیرال
مشخصات پروژه
کاربری: پالایشگاه کوچک
نوع مبدل: اسپیرال
سیال: آب صنعتی دارای ذرات معلق
مشکل
پس از راه‌اندازی، افت فشار مبدل بیشتر از مقدار پیش‌بینی‌شده بود و در نتیجه توان مصرفی پمپ‌ها افزایش پیدا کرد و دبی واقعی سیستم کاهش یافت.
تحلیل مهندسی
بررسی شرایط جریان نشان داد که سرعت عبور سیال بیشتر از مقدار مناسب طراحی بوده و وجود ذرات معلق نیز مقاومت جریان را افزایش داده است.
در چنین شرایطی، حتی اگر مبدل از نظر انتقال حرارت مناسب باشد، افت فشار بیش از حد می‌تواند عملکرد کل سیستم را تحت تأثیر قرار دهد.
اصلاح
بازنگری سایز مبدل
نصب فیلتر مناسب قبل از مبدل
کاهش سرعت جریان طراحی
نتیجه
در طراحی مبدل باید عملکرد حرارتی و هیدرولیکی هم‌زمان بررسی شوند؛ افزایش انتقال حرارت به قیمت افزایش شدید افت فشار، الزاماً به معنی طراحی بهتر نیست.
کیس‌استادی ۴: عملکرد ناپایدار چیلر به دلیل انتخاب نادرست ΔT
مشخصات پروژه
کاربری: مرکز تجاری بزرگ
سیستم: چیلر تراکمی + مبدل صفحه‌ای
ΔT طراحی اولیه: حدود ۳°C
ΔT موردنیاز سیستم: حدود ۶°C
مشکل
سیستم با نوسان دمای آب سرد، روشن و خاموش شدن مکرر کمپرسور و ناپایداری کنترل BMS مواجه شد.
تحلیل مهندسی
ΔT بیش از حد پایین باعث افزایش دبی موردنیاز سیستم شده بود. افزایش دبی، بار هیدرولیکی بیشتری به پمپ‌ها وارد کرد و کنترل دمای سیستم را نیز دشوارتر کرد.
اصلاح
افزایش ΔT طراحی به محدوده مناسب‌تر
کاهش دبی موردنیاز
بازتنظیم کنترلر چیلر
نتیجه
این پروژه نشان می‌دهد که ΔT صرفاً یک پارامتر حرارتی نیست؛ بلکه روی دبی، مصرف انرژی پمپ و نحوه کنترل کل سیستم اثر می‌گذارد.
کیس‌استادی ۵: طراحی موفق با بهینه‌سازی هم‌زمان U-value و ΔP
مشخصات پروژه
کاربری: بیمارستان
سیستم: موتورخانه مرکزی + چیلر + بویلر
ΔT طراحی: حدود ۶°C
رویکرد طراحی
در این پروژه انتخاب مبدل صرفاً بر اساس بیشترین ظرفیت انتقال حرارت انجام نشد. شرایط حرارتی و هیدرولیکی به‌صورت هم‌زمان بررسی شدند:
افزایش مناسب U-value
کنترل افت فشار
انتخاب ΔT متناسب با سیستم
در نظر گرفتن شرایط واقعی بهره‌برداری
مبدل صفحه‌ای واشردار به دلیل راندمان حرارتی بالا و امکان سرویس و افزایش ظرفیت، به‌عنوان یکی از اجزای اصلی سیستم انتخاب شد.
نتیجه
بر اساس داده‌های پروژه، مصرف انرژی حدود ۲۵٪ نسبت به طراحی‌های مشابه کاهش یافت و پایداری دمایی سیستم نیز بهبود پیدا کرد.
نکته مهندسی: طراحی موفق مبدل فقط به معنی بیشترین انتقال حرارت نیست؛ نقطه بهینه جایی است که عملکرد حرارتی، افت فشار، قابلیت سرویس و شرایط واقعی بهره‌برداری هم‌زمان در نظر گرفته شوند.
از این ۵ پروژه چه می‌توان یاد گرفت؟
بررسی این پروژه‌ها نشان می‌دهد که عملکرد مبدل حرارتی فقط به ظرفیت اسمی تجهیز وابسته نیست. چند پارامتر باید هم‌زمان در طراحی و انتخاب بررسی شوند:
| اثر اصلی | پارامتر |
|---|---|
| تعیین ظرفیت موردنیاز مبدل | بار حرارتی |
| تعیین دبی و اندازه اقتصادی سیستم | ΔT |
| تعیین توان انتقال حرارت | U-value |
| اثر مستقیم بر انتخاب و مصرف انرژی پمپ | افت فشار |
| کاهش عملکرد مبدل در طول زمان | Fouling |
| اثرگذار بر انتقال حرارت و افت فشار | شرایط واقعی سیال |
| مؤثر بر حفظ عملکرد در بلندمدت | قابلیت سرویس |
بنابراین در یک پروژه واقعی، انتخاب مبدل نباید صرفاً بر اساس ظرفیت کاتالوگ انجام شود. شرایط واقعی بهره‌برداری، دبی، دما، افت فشار مجاز، کیفیت سیال و برنامه نگهداری نیز باید در تصمیم نهایی لحاظ شوند.
برای بررسی روش محاسبه بار حرارتی، دبی، LMTD و سطح موردنیاز مبدل، به مقاله تخصصی محاسبه و سایزینگ مبدل حرارتی موتورخانه مراجعه کنید.
