نقش مبدل حرارتی در بهینه‌سازی انرژی صنعتی و کاهش مصرف انرژی

در صنعت، وقتی صحبت از بهینه‌سازی انرژی می‌شود، اغلب ذهن‌ها به سمت تجهیزات بزرگ مثل بویلرها، توربین‌ها، کمپرسورها و چیلرها می‌رود. اما در عمل، یکی از مهم‌ترین تجهیزات پنهان که می‌تواند بیشترین تأثیر را روی کاهش مصرف سوخت، کاهش بار سرمایشی، افزایش راندمان تولید و کاهش هزینه‌های عملیاتی بگذارد، مبدل حرارتی (Heat Exchanger) است.

مبدل حرارتی در ساده‌ترین تعریف، یک تجهیز انتقال حرارت بین دو سیال با دماهای متفاوت است؛ اما در نگاه مهندسی، مبدل حرارتی یک ابزار کلیدی برای بازیافت انرژی (Heat Recovery)، یکپارچه‌سازی حرارتی (Heat Integration) و کاهش اتلاف انرژی در سیستم‌های صنعتی محسوب می‌شود. به همین دلیل در صنایع نفت، گاز، پتروشیمی، نیروگاه‌ها، صنایع غذایی، فولاد و حتی سیستم‌های HVAC و چیلرهای تراکمی، مبدل حرارتی نقش مستقیم در کاهش مصرف انرژی الکتریکی و حرارتی دارد.

اگر بخواهیم واقع‌بین باشیم، بسیاری از پروژه‌های «کاهش مصرف انرژی» بدون اصلاح یا بازطراحی شبکه مبدل‌های حرارتی، به نتیجه اقتصادی قابل توجه نمی‌رسند. چون بزرگ‌ترین منبع اتلاف انرژی در کارخانه‌ها، معمولاً حرارتی است که به محیط دفع می‌شود؛ حرارتی که می‌توانست دوباره در فرآیند مصرف شود.

مبدل حرارتی چیست و چرا در مدیریت انرژی صنعتی اهمیت دارد؟

مبدل حرارتی تجهیزی است که وظیفه آن انتقال انرژی حرارتی از یک سیال گرم به یک سیال سرد است. این انتقال حرارت می‌تواند بدون تماس مستقیم سیالات انجام شود (مثل مبدل پوسته و لوله) یا با تماس غیرمستقیم در صفحات فلزی (مثل مبدل صفحه‌ای).

اهمیت مبدل حرارتی در بهینه‌سازی انرژی از اینجا شروع می‌شود که در بسیاری از خطوط تولید، سیالات خروجی دارای دمای بالا هستند و اگر مستقیماً دفع شوند، انرژی آن‌ها به شکل اتلاف حرارتی از دست می‌رود. در حالی که با یک مبدل حرارتی صنعتی می‌توان همین انرژی را برای پیش‌گرمایش خوراک، گرم‌کردن آب صنعتی، افزایش راندمان بویلر یا حتی کاهش بار چیلر استفاده کرد.

در صنایع بزرگ، هدف اصلی این است که حرارت تا حد ممکن در فرآیند باقی بماند. این دقیقاً همان نقطه‌ای است که نقش مبدل حرارتی به عنوان «قلب بازیافت انرژی» مطرح می‌شود.

«چرا بهینه‌سازی انرژی بدون طراحی درست مبدل حرارتی ناقص می‌ماند؟»

در بسیاری از واحدهای صنعتی، مصرف انرژی تنها به دلیل راندمان پایین تجهیزات اصلی بالا نیست؛ بلکه به دلیل طراحی ضعیف یا انتخاب اشتباه مبدل حرارتی افزایش پیدا می‌کند.

برای مثال در یک سیستم سرمایشی مبتنی بر چیلر تراکمی، اگر کندانسور به‌درستی انتخاب نشده باشد یا ضریب انتقال حرارت کاهش پیدا کرده باشد، فشار کندانسینگ بالا می‌رود و در نتیجه توان کمپرسور افزایش پیدا می‌کند. این یعنی افزایش مصرف برق بدون اینکه ظرفیت سرمایش واقعاً افزایش پیدا کند.

در صنایع نفت و پتروشیمی نیز اگر مبدل پیش‌گرم‌کن خوراک بهینه نباشد، بار حرارتی بیشتری روی کوره‌ها (Furnace) می‌افتد و مصرف سوخت بالا می‌رود. همین موضوع می‌تواند هزینه انرژی را در مقیاس سالانه به میلیاردها تومان افزایش دهد.

پس در نگاه مهندسی، مبدل حرارتی فقط یک تجهیز نیست؛ بلکه یک «اهرم اقتصادی» برای کاهش هزینه‌های انرژی است.

«مکانیزم اثرگذاری مبدل حرارتی بر کاهش مصرف انرژی در صنعت»

مبدل حرارتی در بهینه‌سازی انرژی صنعتی از چند مسیر اثر می‌گذارد:

1. بازیافت حرارت خروجی تجهیزات و استفاده مجدد در فرآیند
2. کاهش بار بویلر یا کوره‌ها با پیش‌گرم کردن خوراک
3. کاهش بار چیلرها و سیستم‌های تبرید با خنک‌کاری اولیه
4. کاهش اتلاف حرارتی به محیط و افزایش راندمان انرژی کل کارخانه
5. بهبود کنترل دمای فرآیند و کاهش نوسانات تولید

برای درک بهتر، کافی است بدانیم که هر درجه افزایش یا کاهش در دمای سیال خوراک، می‌تواند به صورت مستقیم روی مصرف انرژی اثر بگذارد.

«محاسبات پایه انتقال حرارت در مبدل‌های حرارتی صنعتی (فرمول‌های کلیدی)»

برای اینکه بحث صرفاً توصیفی نباشد، پایه محاسبات مبدل حرارتی را باید با چند فرمول استاندارد مهندسی شروع کرد.

Q = m × Cp × (T_out - T_in)

در این رابطه:

• Q نرخ انتقال حرارت (W یا kW)
• m دبی جرمی سیال (kg/s)
• Cp ظرفیت گرمایی ویژه (kJ/kg.K)
• T_out و T_in دمای خروجی و ورودی

این فرمول در تحلیل انرژی مبدل‌ها و حتی در تحلیل بار چیلر، کندانسور و اواپراتور کاملاً کاربردی است.

«ضریب کلی انتقال حرارت (U) و نقش آن در راندمان انرژی مبدل حرارتی»

در صنعت، عملکرد واقعی یک مبدل به ضریب کلی انتقال حرارت وابسته است. هر چه U بالاتر باشد، انتقال حرارت بهتر و سطح مورد نیاز کمتر می‌شود.

Q = U × A × ΔTlm

• U ضریب کلی انتقال حرارت (W/m².K)
• A سطح انتقال حرارت (m²)
• ΔTlm اختلاف دمای میانگین لگاریتمی

«اختلاف دمای میانگین لگاریتمی (LMTD) در طراحی مبدل حرارتی»

LMTD مهم‌ترین پارامتر در طراحی و تحلیل حرارتی مبدل است، مخصوصاً در مبدل‌های پوسته و لوله یا صفحه‌ای.

ΔTlm = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)

در این رابطه:

• ΔT1 اختلاف دما در یک سر مبدل
• ΔT2 اختلاف دما در سر دیگر مبدل

در پروژه‌های واقعی، اگر LMTD به درستی تحلیل نشود، انتخاب سطح انتقال حرارت اشتباه می‌شود و مبدل در بهره‌برداری یا کم‌ظرفیت خواهد بود یا هزینه سرمایه‌گذاری اضافی تحمیل می‌کند.

انواع مبدل حرارتی پرکاربرد در بهینه‌سازی انرژی صنعتی

در پروژه‌های صنعتی، سه دسته مبدل بیشترین نقش را در کاهش مصرف انرژی دارند:

«مبدل حرارتی پوسته و لوله (Shell & Tube) در بهینه‌سازی انرژی»

مناسب برای فشار و دمای بالا، سیالات خورنده و فرآیندهای نفت و گاز. تعمیرپذیری بالایی دارد و برای واحدهای سنگین گزینه اصلی است.

«مبدل حرارتی صفحه‌ای (Plate Heat Exchanger) و راندمان بالا»

راندمان انتقال حرارت بالا و مناسب برای کاربردهای HVAC، صنایع غذایی، و سیستم‌های آب گرم و آب سرد. اما محدودیت فشار و دمای شدید دارد.

«مبدل حرارتی هوا خنک (Air Cooler) و کاهش مصرف آب»

در جاهایی که آب صنعتی محدود است، مثل مناطق خشک یا پالایشگاه‌های کویری. راندمان پایین‌تر از مبدل‌های آبی دارد اما هزینه عملیاتی آب را حذف می‌کند.

«جدول مقایسه فنی انواع مبدل حرارتی از نظر بهینه‌سازی انرژی»

«مبدل حرارتی چگونه هزینه انرژی کارخانه را کاهش می‌دهد؟ (تحلیل اقتصادی)»

در تحلیل اقتصادی انرژی، کاهش مصرف انرژی معمولاً از دو طریق اتفاق می‌افتد:

• کاهش مصرف سوخت (گاز طبیعی، مازوت، بخار)
• کاهش مصرف برق (کمپرسور، پمپ، فن، چیلر)

فرض کن یک کارخانه پتروشیمی، جریان داغی با توان حرارتی 2 مگاوات دارد که به کولینگ تاور ارسال می‌شود. اگر همین جریان با یک مبدل بازیافت حرارت به خوراک ورودی منتقل شود، بخشی از بار بویلر حذف می‌شود.

این یعنی کاهش مستقیم مصرف سوخت، کاهش CO₂ و افزایش راندمان حرارتی کل سایت.

در سیستم‌های سرمایشی هم اگر یک مبدل پیش‌خنک‌کن قبل از اواپراتور یا قبل از چیلر نصب شود، بار سرمایشی کمپرسور پایین می‌آید و مصرف برق کاهش پیدا می‌کند. این روش در پروژه‌های بهینه‌سازی چیلر تراکمی کاملاً شناخته شده است.

«نمودار رابطه دمای سیال خروجی و مصرف انرژی بویلر یا چیلر»

برای اینکه مقاله از نظر سئو و تجربه کاربری قوی‌تر شود، این نمودار را پیشنهاد بده:

نمودار: رابطه دمای سیال خروجی و مصرف انرژی بویلر یا چیلر

• محور افقی: دمای خوراک ورودی به واحد
• محور عمودی: مصرف انرژی (سوخت یا برق)
• نتیجه: با افزایش دمای خوراک ورودی (به کمک مبدل)، مصرف انرژی کاهش می‌یابد.

این نمودار یک پیام واضح به مخاطب می‌دهد: مبدل حرارتی یک ابزار کاهش هزینه است، نه فقط یک تجهیز انتقال حرارت.

«انتخاب مبدل حرارتی مناسب؛ نقطه شروع بهینه‌سازی انرژی صنعتی»

در فاز اول مشخص شد که مبدل حرارتی نقش کلیدی در کاهش مصرف انرژی، بازیافت حرارت و کاهش بار تجهیزات پرمصرف مانند بویلر، کوره و چیلر دارد. اما واقعیت صنعتی این است که «صرفاً نصب یک مبدل حرارتی» الزاماً باعث کاهش مصرف انرژی نمی‌شود. انتخاب نوع مبدل، نحوه آرایش جریان، جنس متریال، سطح انتقال حرارت، افت فشار و قابلیت تعمیرات، تعیین می‌کند که پروژه بهینه‌سازی انرژی موفق خواهد بود یا تبدیل به یک تجهیز پرهزینه و کم‌اثر.

در پروژه‌های واقعی، بیشترین خطا در بهینه‌سازی انرژی زمانی رخ می‌دهد که مبدل حرارتی صرفاً با نگاه قیمت اولیه (CAPEX) انتخاب می‌شود و اثرات آن بر مصرف انرژی سالانه (OPEX) دیده نمی‌شود. در حالی که در صنایع فرآیندی، یک انتخاب درست می‌تواند سالانه چندین برابر هزینه خرید تجهیز صرفه‌جویی ایجاد کند.

انواع مبدل حرارتی صنعتی و نقش هرکدام در کاهش مصرف انرژی

در بهینه‌سازی انرژی صنعتی، شناخت دقیق انواع مبدل‌های حرارتی ضروری است، چون هر نوع مبدل محدوده کاربرد مشخص دارد و انتخاب اشتباه آن باعث کاهش راندمان یا افزایش هزینه تعمیرات می‌شود.

مبدل‌های صنعتی به طور کلی در چند دسته اصلی طبقه‌بندی می‌شوند:

مبدل حرارتی پوسته و لوله (Shell & Tube Heat Exchanger)؛ ستون اصلی صنایع سنگین

مبدل پوسته و لوله رایج‌ترین و صنعتی‌ترین گزینه در پالایشگاه‌ها، پتروشیمی‌ها و واحدهای نفت و گاز است. علت اصلی محبوبیت آن تحمل فشار بالا، قابلیت طراحی برای ظرفیت‌های حرارتی بزرگ و امکان کارکرد با سیالات خورنده یا کثیف است.

در پروژه‌های بازیافت حرارت (Heat Recovery) این نوع مبدل معمولاً اولین انتخاب است، چون در دماهای بالا، افت فشار قابل کنترل و قابلیت تعمیرات دوره‌ای دارد.

کاربردهای کلیدی در بهینه‌سازی انرژی:

• پیش‌گرم کردن خوراک قبل از ورود به کوره (Furnace Feed Preheater)
• خنک‌سازی محصولات داغ و انتقال حرارت به جریان‌های سرد
• بازیافت حرارت از گازهای داغ فرآیندی
• کندانس کردن بخارات و کاهش مصرف آب خنک‌کن

نکته مهندسی: مبدل پوسته و لوله در سیستم‌هایی که fouling (رسوب‌گذاری) بالاست، عملکرد بسیار پایدارتری نسبت به مبدل صفحه‌ای دارد.

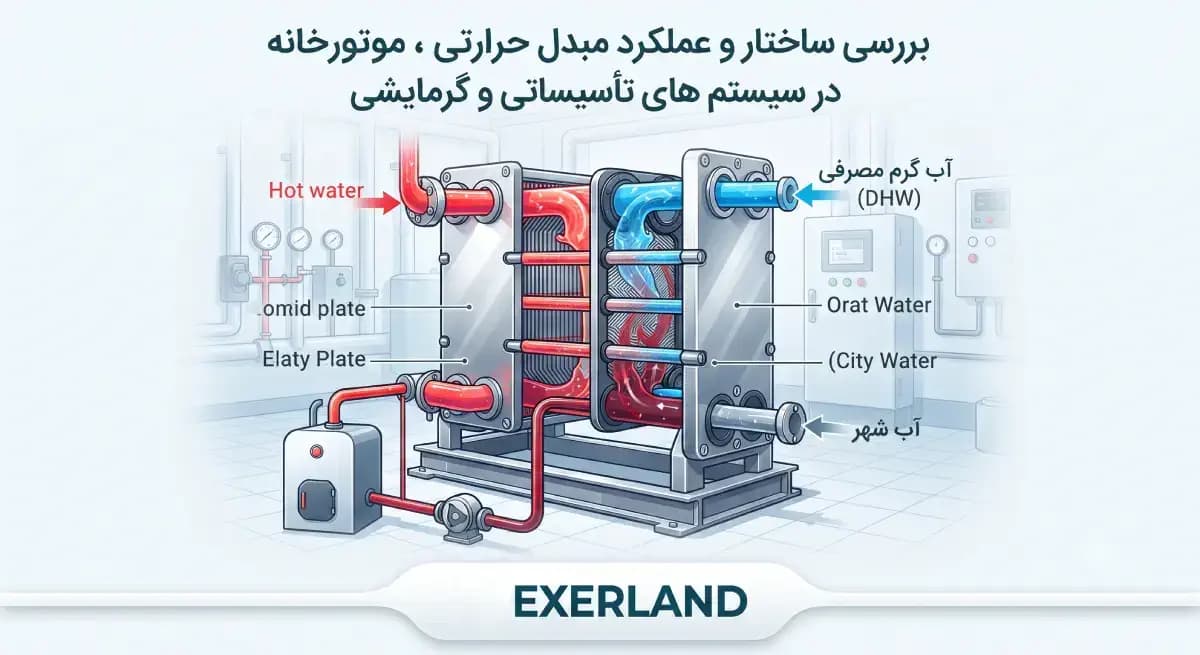

مبدل حرارتی صفحه‌ای (Plate Heat Exchanger)؛ انتخاب حرفه‌ای برای راندمان بالا در HVAC و صنایع تمیز

مبدل صفحه‌ای از نظر ضریب انتقال حرارت (U) معمولاً راندمان بالاتری نسبت به پوسته و لوله دارد، زیرا جریان سیال در کانال‌های باریک باعث افزایش تلاطم و کاهش مقاومت حرارتی می‌شود.

در پروژه‌های بهینه‌سازی انرژی در سیستم‌های چیلر تراکمی، هواساز، بویلر آب‌گرم و سیستم‌های گرمایش مرکزی، مبدل صفحه‌ای یکی از بهترین گزینه‌هاست.

کاربردهای مهم در کاهش مصرف انرژی:

• مبدل بین مدار اولیه و ثانویه چیلر (Decoupling)
• بازیافت حرارت کندانسور چیلر برای تولید آب گرم مصرفی
• پیش‌گرم کردن آب ورودی به بویلر یا دیگ بخار
• کاهش تلفات حرارتی در سیستم‌های گرمایش منطقه‌ای

اما محدودیت‌های مهم:

• حساسیت بالا به رسوب و گرفتگی
• محدودیت در فشار و دمای شدید
• نیاز به فیلتراسیون مناسب

در صنایع نفت و گاز، استفاده از مبدل صفحه‌ای معمولاً محدود به مدارهای تمیز یا سرویس‌های خاص است.

مبدل هوا خنک (Air Cooled Heat Exchanger)؛ راهکار کاهش مصرف آب در صنایع

Air Cooler یا مبدل هوا خنک، انتقال حرارت را به هوای محیط انجام می‌دهد. این تجهیز در مناطق کم‌آب مثل جنوب ایران، مناطق کویری و پروژه‌های نفتی خارج از شبکه آبی اهمیت ویژه‌ای دارد.

از دید بهینه‌سازی انرژی، Air Cooler ممکن است راندمان حرارتی پایین‌تری نسبت به مبدل‌های آبی داشته باشد، اما در بسیاری از پروژه‌ها هزینه آب صنعتی و هزینه تصفیه پساب را حذف می‌کند و همین موضوع یک صرفه‌جویی اقتصادی مهم است.

کاربردهای رایج:

• خنک‌سازی محصولات خروجی واحدهای پالایشگاهی
• جایگزینی بخشی از کولینگ تاور برای کاهش مصرف آب
• خنک‌کاری مدار روغن و گازهای فرآیندی

نکته صنعتی: در تابستان، افت راندمان Air Cooler به دلیل افزایش دمای محیط کاملاً محسوس است و باید در طراحی لحاظ شود.

مبدل‌های دو لوله‌ای (Double Pipe)؛ ساده اما محدود

مبدل‌های دو لوله‌ای از نظر ساختار ساده‌اند و معمولاً در ظرفیت‌های پایین استفاده می‌شوند. در بهینه‌سازی انرژی صنعتی، کاربرد آن‌ها بیشتر در پایلوت‌ها، واحدهای کوچک یا سیستم‌های جانبی دیده می‌شود.

مزیت اصلی:

• نصب آسان
• هزینه پایین
• مناسب برای پروژه‌های کوچک بازیافت حرارت

محدودیت:

• سطح انتقال حرارت محدود
• نامناسب برای ظرفیت‌های بزرگ صنعتی

مبدل‌های مارپیچی (Spiral Heat Exchanger)؛ گزینه مناسب برای سیالات کثیف و ویسکوز

مبدل مارپیچی در برخی صنایع خاص مثل پالایش نفت سنگین، صنایع قیر، و صنایع شیمیایی که سیال ویسکوز است، کاربرد دارد.

در بهینه‌سازی انرژی، مزیت اصلی آن کاهش گرفتگی و افزایش قابلیت خودتمیزشوندگی (Self-cleaning effect) است.

معیارهای مهندسی انتخاب مبدل حرارتی در پروژه‌های بهینه‌سازی انرژی

انتخاب مبدل حرارتی در صنعت باید بر اساس چند پارامتر مهندسی انجام شود. این معیارها همان چیزی است که تفاوت بین یک پروژه موفق و یک پروژه شکست‌خورده را تعیین می‌کند.

بار حرارتی (Heat Duty) و ظرفیت واقعی انتقال حرارت

اولین سوال در انتخاب مبدل این است: چه مقدار انرژی حرارتی باید منتقل شود؟

برای تعیین بار حرارتی، محاسبه پایه این است:

Q = m × Cp × (T_out - T_in)

اگر این مرحله اشتباه انجام شود، کل طراحی از ابتدا غلط خواهد بود.

نکته حرفه‌ای: در بسیاری از پروژه‌ها، دبی واقعی سیال در بهره‌برداری با دبی طراحی متفاوت است. بنابراین استفاده از داده‌های بهره‌برداری واقعی (Operating Data) بسیار مهم‌تر از دیتا شیت اولیه است.

«اختلاف دمای مؤثر و نقش LMTD در طراحی مبدل حرارتی»

حتی اگر بار حرارتی مشخص باشد، اختلاف دمای موثر تعیین می‌کند که مبدل چقدر سطح نیاز دارد.

ΔTlm = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)

هرچه LMTD کمتر باشد، سطح انتقال حرارت باید بزرگ‌تر شود، یعنی هزینه ساخت و ابعاد مبدل افزایش پیدا می‌کند.

ضریب کلی انتقال حرارت (U) و تاثیر آن بر ابعاد مبدل

U یکی از مهم‌ترین پارامترهای طراحی است که به جنس لوله، نوع سیال، رسوب‌گذاری و جریان بستگی دارد.

U = Q / (A × ΔTlm)

در پروژه‌های بهینه‌سازی انرژی، یکی از اهداف اصلی این است که U واقعی تجهیز در طول زمان افت نکند، زیرا کاهش U یعنی کاهش بازیافت حرارت و افزایش مصرف انرژی.

افت فشار (Pressure Drop)؛ عامل پنهان افزایش مصرف برق

افت فشار در مبدل‌ها اگر کنترل نشود، مصرف انرژی پمپ یا فن را بالا می‌برد. در بسیاری از کارخانه‌ها، یک مبدل با راندمان حرارتی بالا ولی افت فشار زیاد، عملاً پروژه بهینه‌سازی را خراب می‌کند.

افت فشار زیاد یعنی:

• افزایش توان پمپ
• افزایش توان فن در Air Cooler
• افزایش توان کمپرسور در سیستم‌های تبرید

برای تخمین اثر افت فشار بر توان پمپ:

 P_pump = (ΔP × Qv) / η

که در آن:

• P_pump توان پمپ (W)
• ΔP افت فشار (Pa)
• Qv دبی حجمی (m³/s)
• η راندمان پمپ

این فرمول در پروژه‌های چیلر تراکمی و مدارهای آب سرد بسیار کاربردی است.

 رسوب‌گذاری (Fouling)؛ دشمن شماره یک راندمان مبدل

در صنعت، Fouling مهم‌ترین عامل کاهش عملکرد مبدل حرارتی است. رسوب باعث افزایش مقاومت حرارتی و کاهش U می‌شود. نتیجه مستقیم این اتفاق، افزایش مصرف انرژی است.

در سیستم‌های چیلر، رسوب کندانسور باعث بالا رفتن فشار کندانسینگ می‌شود و مصرف برق کمپرسور افزایش پیدا می‌کند. در پالایشگاه، رسوب مبدل‌های پیش‌گرم‌کن باعث افزایش مصرف سوخت کوره می‌شود.

در طراحی صنعتی، مقاومت رسوب به صورت یک فاکتور اضافه در معادله مقاومت حرارتی لحاظ می‌شود.

1/U_total = 1/h_hot + R_f_hot + (t/k) + R_f_cold + 1/h_cold

این رابطه یکی از مهم‌ترین روابط تحلیل عملکرد مبدل است.

جدول انتخاب مبدل حرارتی مناسب بر اساس شرایط صنعتی

نقش مبدل حرارتی در کاهش مصرف انرژی چیلر تراکمی (تحلیل کاربردی)

در سیستم‌های چیلر تراکمی، دو مبدل کلیدی وجود دارد:

• اواپراتور (Evaporator)
• کندانسور (Condenser)

هرگونه افت عملکرد در این دو مبدل، مستقیماً مصرف برق کمپرسور را بالا می‌برد.

برای مثال، اگر کندانسور رسوب بگیرد:

• انتقال حرارت کاهش پیدا می‌کند
• دمای کندانسینگ افزایش می‌یابد
• فشار کندانسور بالا می‌رود
• کمپرسور سخت‌تر کار می‌کند
• توان مصرفی بالا می‌رود

در نتیجه، یکی از روش‌های واقعی بهینه‌سازی انرژی در چیلرها، بهبود عملکرد مبدل کندانسور و افزایش ضریب انتقال حرارت است، نه فقط تعویض کمپرسور یا تغییر مبرد.

«نمودار تأثیر رسوب‌گذاری بر کاهش U و افزایش مصرف انرژی»

برای اینکه مقاله از نظر سئو و تجربه کاربری قوی‌تر شود، پیشنهاد می‌شود یک نمودار رسم شود:

نمودار: تاثیر رسوب‌گذاری بر افزایش مصرف انرژی

• محور افقی: زمان بهره‌برداری (ماه)
• محور عمودی: ضریب کلی انتقال حرارت U یا راندمان مبدل
• منحنی نزولی: کاهش U در طول زمان
• منحنی دوم: افزایش مصرف انرژی (سوخت یا برق)

پیام نمودار:
هرچه رسوب بیشتر شود، راندمان پایین‌تر و مصرف انرژی بیشتر می‌شود.

این نمودار برای کارفرما بسیار قانع‌کننده است.

چک‌لیست مهندسی انتخاب مبدل حرارتی برای پروژه‌های کاهش مصرف انرژی

اگر هدف پروژه «Energy Saving» باشد، مهندس باید این موارد را بررسی کند:

• بار حرارتی واقعی و تغییرات دبی در طول سال
• محدودیت افت فشار مجاز در مدار
• نوع سیال (خورنده، ویسکوز، چندفازی)
• حساسیت سیستم به Fouling
• قابلیت تمیزکاری و تعمیرات
• فضای نصب و محدودیت ابعادی
• تحلیل اقتصادی (Payback Period)

این چک‌لیست دقیقاً همان چیزی است که یک پروژه را از نگاه کارفرما «اقتصادی» و از نگاه مهندس «درست» می‌کند.

«ورود به طراحی واقعی مبدل حرارتی؛ جایی که بهینه‌سازی انرژی عددی می‌شود»

در فازهای قبلی نقش مبدل حرارتی در کاهش مصرف انرژی و معیارهای انتخاب آن بررسی شد. اما در مهندسی واقعی، ارزش یک مبدل زمانی مشخص می‌شود که بتوان عملکرد آن را با محاسبات حرارتی، هیدرولیکی و انرژی اثبات کرد.

تمرکز بر طراحی واقعی مبدل حرارتی، سایزینگ، تحلیل راندمان و بررسی اثر آن بر مصرف انرژی در شرایط عملیاتی است. این مرحله، پایه تصمیم‌گیری در پروژه‌های نفت، گاز، پتروشیمی و سیستم‌های چیلر صنعتی است.

محاسبه بار حرارتی (Heat Duty) در شرایط عملیاتی

اولین و مهم‌ترین گام در طراحی مبدل حرارتی، تعیین مقدار انرژی قابل انتقال بین دو سیال است.

  Q = m × Cp × (T_out - T_in)

تحلیل مهندسی:

• Q نشان‌دهنده ظرفیت واقعی مبدل در شرایط بهره‌برداری است.
• تغییرات دبی در واحدهای صنعتی باید در طراحی لحاظ شود (Operating Range).
• در طراحی صنعتی، مقدار Q باید با ضریب اطمینان (Safety Factor) اصلاح شود.

نکته صنعتی:

در پالایشگاه‌ها، طراحی فقط بر اساس حالت نامی انجام نمی‌شود، بلکه بیشینه بار + شرایط گذرا (Transient) نیز در نظر گرفته می‌شود.

 اختلاف دمای مؤثر (LMTD)؛ عامل تعیین‌کننده سطح مبدل

نیروی محرک انتقال حرارت در مبدل‌ها از اختلاف دمای دو سیال تأمین می‌شود.

 ΔTlm = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)

تحلیل مهندسی:

• کاهش ΔTlm → افزایش سطح مورد نیاز مبدل
• در سیستم‌های بازیافت حرارت (Heat Recovery)، ΔTlm محدود است
• طراحی بهینه یعنی نزدیک شدن به Pinch Point بدون کاهش پایداری سیستم

نکته صنعتی:

در بسیاری از پروژه‌ها، کوچک‌ترین کاهش در ΔTlm می‌تواند هزینه مبدل را به‌صورت نمایی افزایش دهد.

 تعیین سطح انتقال حرارت (Heat Transfer Area)

پس از محاسبه Q و ΔTlm، سطح مورد نیاز مبدل تعیین می‌شود.

 A = Q / (U × ΔTlm)

تحلیل مهندسی:

• A مستقیماً روی ابعاد، وزن و هزینه مبدل اثر دارد
• انتخاب U اشتباه باعث Underdesign یا Overdesign می‌شود
• در پروژه‌های صنعتی معمولاً U محافظه‌کارانه انتخاب می‌شود

نکته واقعی:

در صنایع نفت و گاز، Overdesign حدود 10 تا 30 درصد برای پوشش Fouling و افت عملکرد در نظر گرفته می‌شود.

 ضریب کلی انتقال حرارت (U) و اثر آن بر راندمان انرژی

U شاخص کلیدی عملکرد واقعی مبدل است.

 U = Q / (A × ΔTlm)

تحلیل مهندسی:

U تحت تأثیر عوامل زیر است:

• نوع جریان (Turbulent / Laminar)
• جنس لوله (Carbon Steel / Stainless Steel)
• ضخامت دیواره
• رسوب‌گذاری (Fouling)

نکته صنعتی:

در بهره‌برداری واقعی، U معمولاً 20 تا 50 درصد کمتر از مقدار طراحی اولیه است.

تحلیل افت فشار (Pressure Drop) و اثر آن بر مصرف انرژی

افت فشار یکی از مهم‌ترین عوامل پنهان در افزایش مصرف انرژی پمپ‌ها و فن‌ها است.

 P_pump = (ΔP × Qv) / η

تحلیل مهندسی:

• افزایش ΔP → افزایش توان پمپ
• افزایش توان پمپ → افزایش مصرف برق
• در سیستم‌های چیلر → افزایش بار غیرمستقیم کمپرسور

نکته صنعتی:

در طراحی حرفه‌ای، همیشه بین راندمان حرارتی و افت فشار یک Trade-off وجود دارد.

«مقاومت حرارتی کل در مبدل حرارتی (Fouling + Conduction + Convection)»

در تحلیل دقیق، انتقال حرارت تابع مقاومت‌های سری است.

 1/U_total = 1/h_hot + R_f_hot + (t/k) + R_f_cold + 1/h_cold

تحلیل مهندسی:

• h: ضریب جابجایی
• R_f: مقاومت رسوب
• t/k: مقاومت دیواره

نکته حیاتی:

در صنایع پالایشگاهی، Fouling یکی از مهم‌ترین پارامترهای طراحی محافظه‌کارانه است.

مثال عددی واقعی طراحی مبدل حرارتی

داده‌های فرآیندی:

• دبی جرمی: 5 kg/s
• Cp: 4.2 kJ/kg.K
• T_in: 40°C
• T_out: 90°C

محاسبه بار حرارتی:

Q = m × Cp × (T_out - T_in)

Q = 5 × 4.2 × (90 - 40)
Q = 1050 kW

محاسبه سطح انتقال حرارت:

فرض:

• U = 600 W/m².K
• ΔTlm = 30°C

 A = Q / (U × ΔTlm)

A ≈ 58.3 m²

 جدول تحلیل مهندسی طراحی مبدل حرارتی

 اثر طراحی مبدل بر بهینه‌سازی انرژی صنعتی

طراحی درست مبدل حرارتی مستقیماً روی مصرف انرژی اثر می‌گذارد:

• افزایش U → کاهش سطح → کاهش هزینه سرمایه‌گذاری
• کاهش ΔP → کاهش مصرف برق پمپ‌ها
• افزایش بازیافت حرارت → کاهش مصرف سوخت بویلر
• کنترل Fouling → افزایش راندمان پایدار در زمان

در پروژه‌های واقعی، بازگشت سرمایه (ROI) مبدل حرارتی معمولاً بین 1 تا 3 سال است.

«نکات کلیدی طراحی صنعتی مبدل حرارتی برای بهینه‌سازی انرژی»

در طراحی حرفه‌ای مبدل حرارتی باید موارد زیر لحاظ شود:

• شرایط Part Load (نه فقط Design Load)
• افت عملکرد در زمان (Aging Effect)
• شرایط اضطراری فرآیند (Upset Conditions)
• تغییرات خواص سیال در دماهای مختلف
• محدودیت‌های تعمیر و نگهداری

«سوالات تخصصی و مهندسی درباره مبدل حرارتی و بهینه‌سازی انرژی صنعتی»
