استفاده هوشمند از منابع انرژی در چیلر هیبرید؛ ترکیبی مهندسی‌شده برای عملکرد پایدار در شرایط متغیر

چیلر هیبرید؛ نسل جدید سیستم های سرمایش صنعتی

در صنایع مدرن، یکی از مهم‌ترین چالش‌ها مدیریت مصرف انرژی و کاهش هزینه‌های عملیاتی است. بسیاری از کارخانه‌ها، مجتمع‌های تجاری و ساختمان‌های بزرگ برای تأمین سرمایش مورد نیاز خود از چیلرهای صنعتی استفاده می‌کنند. با این حال، افزایش قیمت انرژی، محدودیت منابع برق در ساعات اوج مصرف و ضرورت کاهش آلایندگی باعث شده است که فناوری‌های جدیدی برای بهینه‌سازی سیستم‌های سرمایشی توسعه پیدا کنند. یکی از مهم‌ترین این فناوری‌ها چیلر هیبرید است.

چیلر هیبرید در واقع سیستمی است که با ترکیب چند فناوری سرمایشی، عملکردی بهینه‌تر نسبت به چیلرهای سنتی ارائه می‌دهد. در این سیستم‌ها معمولاً از ترکیب چند منبع تولید برودت یا چند روش کنترلی استفاده می‌شود تا دستگاه بتواند در شرایط مختلف کاری، بهترین راندمان ممکن را ارائه دهد. هدف اصلی این فناوری کاهش مصرف انرژی، افزایش انعطاف‌پذیری در بهره‌برداری و کاهش هزینه‌های نگهداری است.

یکی از پایه‌های اصلی در بسیاری از سیستم‌های چیلر هیبرید مدرن، چیلر تراکمی آب‌خنک اسکرو اینورتر است. این نوع چیلر به دلیل راندمان بالا، قابلیت کنترل دقیق ظرفیت و عملکرد پایدار در بارهای مختلف، گزینه‌ای ایده‌آل برای استفاده در سیستم‌های ترکیبی محسوب می‌شود. کمپرسور اسکرو به همراه درایو اینورتر امکان تنظیم دور کمپرسور و تطبیق دقیق با بار برودتی مورد نیاز را فراهم می‌کند که نتیجه آن کاهش مصرف برق و افزایش عمر تجهیزات است.

چیلر هیبرید با ترکیب این دو فناوری تلاش می‌کند بهترین ویژگی‌های هر دو سیستم را در یک ساختار واحد ارائه دهد. در این سیستم، یک سیستم کنترل هوشمند شرایط محیطی، قیمت انرژی، بار سرمایشی و وضعیت عملکرد دستگاه را به‌صورت مداوم بررسی می‌کند و تصمیم می‌گیرد که کدام منبع انرژی برای تولید سرمایش مناسب‌تر است.

به عنوان مثال، در ساعات اوج مصرف برق که تعرفه انرژی بالا است یا شبکه برق محدودیت دارد، سیستم می‌تواند به‌طور خودکار به حالت گازسوز یا جذبی تغییر وضعیت دهد. برعکس، در زمان‌هایی که برق ارزان‌تر یا در دسترس‌تر است، سیستم از کمپرسورهای الکتریکی برای تولید سرمایش استفاده می‌کند. این انعطاف‌پذیری باعث می‌شود هزینه انرژی به‌طور قابل توجهی کاهش یابد.

یکی دیگر از مزایای مهم چیلرهای هیبرید، افزایش پایداری سیستم سرمایش است. در بسیاری از کارخانه‌ها، قطع برق یا محدودیت شبکه می‌تواند باعث توقف کامل سیستم سرمایش شود که این موضوع در صنایع حساس مانند صنایع غذایی، دارویی، پلاستیک، نساجی و مراکز داده می‌تواند خسارت‌های سنگینی ایجاد کند. اما در سیستم‌های هیبرید، وجود دو منبع انرژی مختلف باعث می‌شود سیستم حتی در شرایط اضطراری نیز بتواند به کار خود ادامه دهد.

از نظر زیست‌محیطی نیز چیلرهای هیبرید اهمیت زیادی دارند. این سیستم‌ها با مدیریت هوشمند مصرف انرژی می‌توانند میزان انتشار گازهای گلخانه‌ای و مصرف انرژی اولیه را کاهش دهند. در بسیاری از کشورها استفاده از سیستم‌های سرمایشی هیبرید به عنوان یکی از راهکارهای کاهش مصرف انرژی در ساختمان‌ها و صنایع مورد توجه قرار گرفته است.

در سال‌های اخیر شرکت‌های پیشرو در حوزه تجهیزات سرمایش صنعتی، از جمله مجموعه‌هایی مانند اکسرلند، به سمت توسعه و ارائه راهکارهای نوین مانند چیلرهای هیبرید حرکت کرده‌اند. این سیستم‌ها با ترکیب فناوری‌های تراکمی و جذبی و استفاده از سیستم‌های کنترل هوشمند، می‌توانند پاسخگوی نیازهای پیچیده صنایع مدرن باشند.

به طور کلی، چیلر هیبرید را می‌توان به عنوان نسل جدید سیستم‌های سرمایشی در نظر گرفت که هدف آن افزایش بهره‌وری انرژی، کاهش هزینه‌های عملیاتی، افزایش پایداری سیستم و استفاده هوشمند از منابع انرژی مختلف است. در ادامه این مقاله، ساختار فنی چیلرهای هیبرید، نحوه عملکرد آن‌ها، مزایا، کاربردهای صنعتی و معیارهای انتخاب این سیستم‌ها به‌طور کامل بررسی خواهد شد.

ساختار فنی چیلر هیبرید و اجزای اصلی آن

چیلر هیبرید در واقع یک سیستم سرمایشی پیشرفته است که با ترکیب دو فناوری اصلی تولید سرما یعنی سیکل تراکمی و سیکل جذبی طراحی می‌شود. هدف از این ترکیب، استفاده بهینه از انرژی الکتریکی و انرژی حرارتی (گاز طبیعی یا بخار) برای تولید سرمایش پایدار و اقتصادی است. در این سیستم، یک واحد کنترل مرکزی به‌صورت هوشمند تصمیم می‌گیرد که در هر لحظه کدام سیکل فعال باشد یا هر دو سیکل به‌صورت هم‌زمان کار کنند.

در بسیاری از طراحی‌های چیلر هیبرید، بخش تراکمی سیستم از نوع چیلر تراکمی هواخنک اسکرال در نظر گرفته می‌شود. چیلر تراکمی هواخنک اسکرال به دلیل راندمان مناسب، صدای کم، قابلیت اطمینان بالا و نگهداری ساده، گزینه‌ای رایج در این ترکیب است. در این بخش، مبرد توسط کمپرسور اسکرال متراکم شده و پس از عبور از کندانسور هواخنک، گرمای خود را به هوای محیط دفع می‌کند. سپس مبرد در اواپراتور با جذب گرمای آب، باعث تولید آب سرد مورد نیاز سیستم تهویه مطبوع می‌شود.

در کنار آن، چیلر جذبی با استفاده از انرژی حرارتی مانند گاز طبیعی، بخار یا آب داغ کار می‌کند و بدون مصرف قابل توجه برق، فرآیند تولید سرما را انجام می‌دهد. ترکیب این دو فناوری باعث می‌شود سیستم بتواند در زمان‌هایی که برق گران یا محدود است بیشتر از سیکل جذبی استفاده کند و در شرایطی که دسترسی به انرژی حرارتی محدود است یا نیاز به پاسخ سریع وجود دارد، از چیلر تراکمی بهره ببرد.

به طور کلی ساختار یک چیلر هیبرید از چند بخش اصلی تشکیل شده است که هر کدام نقش مهمی در عملکرد سیستم دارند.

بخش چیلر تراکمی (Electric Compression Cycle)

در بخش تراکمی، سرمایش از طریق فشرده‌سازی مبرد توسط کمپرسور الکتریکی تولید می‌شود. این بخش معمولاً شامل اجزای زیر است:

• کمپرسور (Compressor)
• کندانسور (Condenser)
• شیر انبساط (Expansion Valve)
• اواپراتور (Evaporator)

فرآیند به این صورت است که کمپرسور مبرد را فشرده می‌کند و دمای آن افزایش می‌یابد. سپس مبرد در کندانسور خنک شده و به مایع تبدیل می‌شود. بعد از عبور از شیر انبساط، فشار و دمای مبرد کاهش می‌یابد و در اواپراتور گرمای آب یا سیال فرآیندی را جذب می‌کند و باعث تولید سرمایش می‌شود.

ظرفیت سرمایشی در سیستم تراکمی معمولاً با رابطه زیر محاسبه می‌شود:

Q = m × Cp × ΔT

که در آن:

Q ظرفیت سرمایش (kW)

m دبی جرمی سیال (kg/s)

Cp ظرفیت حرارتی ویژه سیال (kJ/kg·°C)

ΔT اختلاف دمای ورودی و خروجی سیال (°C)

به عنوان مثال اگر دبی آب در سیستم 10 کیلوگرم بر ثانیه باشد و اختلاف دما 5 درجه سانتی‌گراد باشد، ظرفیت سرمایشی به صورت زیر محاسبه می‌شود:

Q = 10 × 4.18 × 5 = 209 kW

این مقدار نشان می‌دهد سیستم در هر ثانیه چه میزان انرژی حرارتی را از سیال می‌گیرد.

بخش چیلر جذبی (Absorption Cycle)

بخش دوم چیلر هیبرید، سیستم جذبی است که معمولاً از گاز طبیعی یا بخار به عنوان منبع انرژی حرارتی استفاده می‌کند. در این سیستم به جای کمپرسور از فرآیندهای شیمیایی جذب و دفع استفاده می‌شود.

اجزای اصلی سیکل جذبی شامل موارد زیر است:

• ژنراتور (Generator)
• ابزوربر (Absorber)
• کندانسور
• اواپراتور
• پمپ محلول

در بسیاری از چیلرهای جذبی، ترکیب آب و لیتیوم بروماید (LiBr) به عنوان سیال کاری استفاده می‌شود. آب نقش مبرد را دارد و لیتیوم بروماید به عنوان ماده جاذب عمل می‌کند.

در این سیکل، انرژی حرارتی گاز باعث تبخیر مبرد در ژنراتور می‌شود و فرآیند جذب و دفع حرارت در بخش‌های مختلف سیستم باعث ایجاد سرمایش می‌شود.

سیستم کنترل هوشمند (Hybrid Control System)

یکی از مهم‌ترین اجزای چیلر هیبرید، سیستم کنترل هوشمند است. این سیستم به‌طور مداوم پارامترهای زیر را پایش می‌کند:

• بار سرمایشی سیستم
• قیمت یا دسترسی انرژی
• دمای محیط
• راندمان هر سیکل
• وضعیت تجهیزات

بر اساس این داده‌ها، سیستم تصمیم می‌گیرد که:

• فقط سیکل تراکمی فعال شود
• فقط سیکل جذبی فعال شود
• هر دو سیستم هم‌زمان کار کنند

این قابلیت باعث می‌شود مصرف انرژی کل سیستم بهینه شود.

تحلیل راندمان سیستم هیبرید

برای ارزیابی عملکرد چیلرها معمولاً از شاخص ضریب عملکرد یا COP (Coefficient of Performance) استفاده می‌شود. این شاخص نسبت ظرفیت سرمایشی تولید شده به میزان انرژی مصرفی سیستم را نشان می‌دهد. هرچه مقدار COP بالاتر باشد، نشان‌دهنده راندمان بیشتر و مصرف انرژی کمتر در تولید سرما است.

در چیلرهای تراکمی، انرژی ورودی عمدتاً به صورت انرژی الکتریکی مصرف می‌شود. به عنوان مثال در یک چیلر تراکمی آب‌خنک اسکرال، کمپرسور اسکرال با مصرف برق مبرد را متراکم کرده و با کمک کندانسور آب‌خنک، حرارت جذب شده از اواپراتور را به آب برج خنک‌کن منتقل می‌کند. به دلیل راندمان مناسب تبادل حرارت در کندانسورهای آب‌خنک و عملکرد پایدار کمپرسورهای اسکرال، این نوع چیلرها معمولاً دارای COP نسبتاً بالایی هستند و در بسیاری از پروژه‌های تهویه مطبوع مرکزی مورد استفاده قرار می‌گیرند.

در مقابل، چیلرهای جذبی انرژی مورد نیاز خود را عمدتاً از منابع حرارتی مانند گاز طبیعی، بخار یا آب داغ تأمین می‌کنند و مصرف برق در آن‌ها بسیار کم است. با این حال مقدار COP در چیلرهای جذبی معمولاً کمتر از چیلرهای تراکمی است، اما استفاده از انرژی حرارتی ارزان یا بازیافتی می‌تواند هزینه عملیاتی سیستم را کاهش دهد.

در سیستم چیلر هیبرید، ترکیب چیلر جذبی با چیلر تراکمی آب خنک اسکرال این امکان را فراهم می‌کند که در شرایط مختلف بهره‌برداری، بهترین ترکیب از مصرف انرژی الکتریکی و انرژی حرارتی انتخاب شود. در زمان‌هایی که بار سرمایشی بالا است یا قیمت برق مناسب است، چیلر تراکمی می‌تواند سهم بیشتری از تولید سرما را بر عهده بگیرد. در مقابل، در زمان‌هایی که انرژی حرارتی در دسترس است یا محدودیت مصرف برق وجود دارد، چیلر جذبی می‌تواند بخش عمده بار سرمایشی را تأمین کند.

فرمول COP در چیلر تراکمی به صورت زیر است:

COP = Q / W

که در آن:

Q ظرفیت سرمایش تولیدی

W توان مصرفی کمپرسور

به عنوان مثال اگر چیلر 500 کیلووات سرمایش تولید کند و کمپرسور 120 کیلووات برق مصرف کند:

COP = 500 / 120 = 4.16

در چیلرهای جذبی معمولاً COP کمتر است و حدود 0.7 تا 1.2 می‌باشد، اما چون انرژی اصلی از گاز یا حرارت تأمین می‌شود، مصرف برق بسیار پایین است.

در چیلرهای هیبرید، عملکرد کل سیستم را می‌توان به صورت زیر در نظر گرفت:

COP_hybrid = Q_total / (W_electric + Q_gas)

که در آن:

Q_total کل ظرفیت سرمایش تولیدی

W_electric مصرف برق سیستم

Q_gas انرژی حرارتی مصرفی از گاز

به دلیل ترکیب دو منبع انرژی، چیلرهای هیبرید معمولاً می‌توانند بهره‌وری انرژی بالاتری نسبت به سیستم‌های تک‌منبعی داشته باشند.

مبدل های حرارتی و مدیریت انتقال حرارت

در چیلرهای هیبرید، طراحی مبدل های حرارتی چیلر اهمیت زیادی دارد. این مبدل‌ها مسئول انتقال حرارت بین سیالات مختلف سیستم هستند. کیفیت طراحی مبدل‌ها تأثیر مستقیمی بر راندمان کل سیستم دارد.

نرخ انتقال حرارت در مبدل‌ها معمولاً با رابطه زیر بیان می‌شود:

Q = U × A × ΔT_lm

که در آن:

U ضریب انتقال حرارت کلی

A سطح انتقال حرارت

ΔT_lm اختلاف دمای لگاریتمی میانگین

بهینه‌سازی این پارامترها باعث می‌شود سیستم بتواند با مصرف انرژی کمتر سرمایش بیشتری تولید کند.

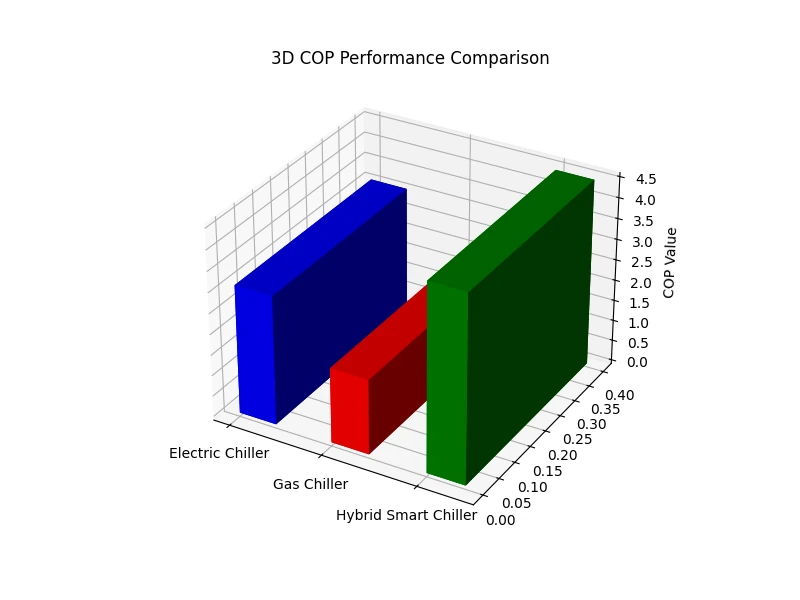

نمودار راندمان COP چیلر هیبرید vs برقی و گازی

بیشتر بخوانید: طراحی و انتخاب فن کندانسور بر اساس دبی هوا، افت فشار و ظرفیت دفع حرارت در چیلرهای صنعتی

نحوه عملکرد چیلر هیبرید در حالت‌های مختلف کاری (برق، گاز و حالت ترکیبی)

چیلر هیبرید به دلیل معماری هوشمند و انعطاف‌پذیر خود می‌تواند در سه حالت اصلی کار کند:

۱. حالت تراکمی (برقی)

۲. حالت جذبی (گازی)

۳. حالت ترکیبی یا دوگانه (Hybrid Mode)

نکته مهم این است که انتخاب این حالت‌ها کاملاً اتوماتیک و وابسته به شرایط محیطی، قیمت انرژی، محدودیت شبکه برق و میزان بار سرمایشی است. در ادامه هر یک از این حالت‌ها با جزئیات مهندسی و کاربردی توضیح داده می‌شود.

چیلر هیبرید با ترکیب فناوری چیلر تراکمی (برقی) و چیلر جذبی (گازی)، امکان استفاده بهینه از منابع مختلف انرژی را فراهم می‌کند. استفاده از مینی چیلر تراکمی کم‌صدا در بخش تراکمی نیز باعث می‌شود این سیستم در ساختمان‌های مسکونی، اداری و پروژه‌های شهری با محدودیت صدا، عملکردی کارآمد و آرام داشته باشد. در نتیجه، چیلر هیبرید یکی از پیشرفته‌ترین راهکارهای تأمین سرمایش با راندمان بالا و هزینه عملیاتی پایین محسوب می‌شود.

عملکرد چیلر هیبرید در حالت تمام‌برقی (Electric Mode)

در این حالت سیستم دقیقاً مانند یک چیلر تراکمی عمل می‌کند. کمپرسورهای الکتریکی وظیفه تولید سرمایش را برعهده دارند. این حالت معمولاً زمانی فعال می‌شود که:

• قیمت برق پایین باشد
• شبکه برق محدودیت نداشته باشد
• بار سرمایشی در سطح متوسط یا پایین باشد
• نیاز به سرمایش سریع (Fast Cooling) وجود داشته باشد

مزیت مهم این حالت سرعت پاسخ‌دهی بالای چیلر تراکمی است. یعنی اگر کارخانه یا ساختمان به سرعت نیاز به کاهش دما داشته باشد، سیستم تراکمی بهترین گزینه است.

در بخش‌های صنعتی مانند تزریق پلاستیک، مراکز داده، صنایع فلزی و فرآیندهای حساس، این حالت بهترین عملکرد را ارائه می‌دهد زیرا:

• دقت کنترل دما بالا است
• بازه کاری پیوسته و قابل اطمینان دارد
• زمان رسیدن به دمای هدف، بسیار سریع است

در این حالت، بخش جذبی سیستم غیرفعال باقی می‌ماند تا از مصرف انرژی غیرضروری جلوگیری شود. تنها در شرایطی که بار سرمایشی افزایش پیدا کند یا محدودیت‌هایی در تأمین برق به وجود آید، سیستم کنترل هوشمند می‌تواند بخش جذبی را وارد مدار کند.

در بسیاری از پروژه‌ها، چیلر هیبرید در حالت تمام‌برقی می‌تواند در قالب پکیج چیلر آب خنک همراه با برج خنک کن مدار باز نیز عمل کند. در این ساختار، کندانسور چیلر توسط آب خنک شده و حرارت از طریق برج خنک‌کن دفع می‌شود. این ترکیب باعث افزایش راندمان سیستم و کاهش مصرف انرژی در مقایسه با سیستم‌های هواخنک می‌شود و برای ساختمان‌های بزرگ و کاربردهای صنعتی گزینه‌ای بسیار کارآمد محسوب می‌شود.

عملکرد چیلر هیبرید در حالت گازی (Absorption/Gas Mode)

این حالت زمانی فعال می‌شود که سیستم تصمیم بگیرد از منبع انرژی حرارتی یعنی گاز طبیعی، بخار یا آب‌گرم برای تولید سرمایش استفاده کند. در این حالت، چیلر جذبی وارد مدار می‌شود و چیلر تراکمی به حالت آماده‌به‌کار می‌رود.

این حالت معمولاً در شرایط زیر فعال می‌شود:

• ساعات اوج مصرف برق
• محدودیت شبکه برق (که در ایران امری بسیار رایج است)
• قیمت بالای برق یا استفاده از تعرفه صنعتی
• وجود انرژی حرارتی رایگان در سایت (مانند بخار مازاد کارخانه)
• نیاز به کاهش پیک مصرف برق کارخانه

مزیت‌های این حالت:

• مصرف برق بسیار کم
• عدم وابستگی به شبکه برق
• پایداری بیشتر در صنایع حساس
• مناسب برای کارخانه‌هایی که بخار یا هیت ریجکت اضافی دارند

در چنین شرایطی، استفاده از چیلر جذبی باعث می‌شود وابستگی مجموعه به برق کاهش یابد. در بسیاری از پروژه‌ها، بخش تراکمی سیستم که ممکن است شامل چیلر تراکمی هوا خنک باشد در حالت آماده‌به‌کار باقی می‌ماند تا در صورت افزایش ناگهانی بار سرمایشی یا نیاز به پاسخ سریع، وارد مدار شود.

در حالت جذبی، تولید سرمایش کندتر از حالت تراکمی است اما پایداری انرژی و کاهش هزینه‌ها بسیار بیشتر است.

کاربردهای متداول حالت گازی:

• صنایع غذایی و دارویی
• صنایع شیمیایی که منابع حرارتی داخلی دارند
• بیمارستان‌ها و مجموعه‌های بزرگ
• پروژه‌هایی که الزام به کاهش پیک مصرف برق دارند

عملکرد چیلر هیبرید در حالت ترکیبی (Hybrid Dual Mode)

این حالت هوشمندترین و کاربردی‌ترین حالت در چیلرهای هیبرید است و مهم‌ترین دلیل محبوبیت این فناوری نیز همین بخش است.

برای مثال در شرایطی که بار سرمایشی افزایش پیدا کند، ممکن است چیلر تراکمی برای پاسخ سریع به بار اولیه وارد مدار شود و همزمان چیلر جذبی نیز به تدریج ظرفیت سرمایشی پایدار را فراهم کند. این ترکیب باعث می‌شود سیستم هم از سرعت بالای چیلر تراکمی و هم از مصرف انرژی پایین‌تر چیلر جذبی بهره ببرد.

از طرف دیگر در زمان‌هایی که بار سرمایشی کاهش می‌یابد، سیستم می‌تواند تنها با بخش تراکمی و حتی در ظرفیت پایین‌تر کار کند. در برخی ساختمان‌های کوچک‌تر نیز از واحدهای جمع‌وجورتری مانند مینی چیلر اداری و تجاری برای تأمین سرمایش فضاهای اداری، فروشگاه‌ها و واحدهای تجاری استفاده می‌شود که به دلیل ابعاد مناسب، صدای کم و نصب آسان، گزینه‌ای کاربردی در این نوع پروژه‌ها محسوب می‌شوند.

در حالت ترکیبی:

• سیستم تراکمی و جذبی هم‌زمان کار می‌کنند.
• بار سرمایشی بین دو سیستم بهینه‌سازی و تقسیم هوشمندانه می‌شود.
• سیستم کنترل به‌صورت لحظه‌ای انتخاب می‌کند که چه مقدار از بار به برق و چه مقدار به گاز اختصاص یابد.

این حالت معمولاً زمانی فعال می‌شود که:

• بار سرمایشی به‌طور ناگهانی افزایش یابد
• دسترسی هم‌زمان به برق و گاز وجود داشته باشد
• هدف کاهش هزینه انرژی باشد
• نیاز به پایداری حداکثری وجود داشته باشد
• مصرف برق باید کنترل شود ولی نمی‌توان فقط روی چیلر جذبی تکیه کرد

در این حالت سیستم جذبی بار پایه (Base Load) را بر عهده دارد و سیستم تراکمی بار ناپایدار و متغیر (Variable Load) را تأمین می‌کند.

نتیجه این روش:

• مصرف برق کاهش می‌یابد
• سیستم می‌تواند بدون وقفه کار کند
• دما با دقت بسیار بالا کنترل می‌شود
• هزینه انرژی در بلندمدت به شدت کاهش پیدا می‌کند
• طول عمر کمپرسورها افزایش می‌یابد چون کمتر تحت فشار هستند

این حالت برای صنایع زیر ایده‌آل است:

• مراکز داده و سرور
• صنایع پلاستیک
• صنایع متالوژی
• مجتمع‌های تجاری بزرگ
• سایت‌هایی با بار سرمایشی متغیر

منطق تصمیم‌گیری سیستم کنترل هیبرید

واحد کنترل مرکزی با استفاده از سنسورها و الگوریتم‌های هوشمند، ورودی‌های زیر را بررسی می‌کند:

• میزان بار سرمایشی لحظه‌ای
• قیمت برق و گاز
• وضعیت در دسترس بودن منابع انرژی
• دمای محیط
• راندمان هر دو سیستم
• وضعیت سلامت تجهیزات

خروجی این تحلیل، تعیین حالت کاری مناسب است.

در بسیاری از پروژه‌های بزرگ تأسیساتی، این مدیریت هوشمند در قالب پکیج چیلر به همراه برج خنک کن نیز پیاده‌سازی می‌شود. در چنین ساختاری، چیلر و برج خنک‌کن به صورت یک سیستم یکپارچه کار می‌کنند و کنترلر مرکزی با پایش عملکرد هر دو بخش، شرایط دفع حرارت و تولید سرمایش را بهینه می‌کند. این یکپارچگی باعث افزایش راندمان سیستم، کاهش مصرف انرژی و افزایش طول عمر تجهیزات می‌شود.

نمونه تصمیمات هوشمند سیستم:

• اگر بار بالا باشد → حالت ترکیبی فعال
• اگر برق قطع شود → حالت جذبی فعال
• اگر مصرف برق باید کاهش یابد → چیلر جذبی به مدار وارد می‌شود
• اگر دما به سرعت باید کاهش یابد → بخش تراکمی تقویت می‌شود
• اگر هزینه انرژی مهم‌ترین عامل باشد → سیستم بسته به تعرفه انرژی، حالت بهینه را انتخاب می‌کند

این انعطاف‌پذیری همان چیزی است که چیلر هیبرید را از هر دو نوع تراکمی و جذبی جدا می‌کند.

ویژگی‌های کلیدی عملکرد چیلر هیبرید

• پایداری بسیار بالا حتی در صورت قطع برق
• کاهش ۳۰ تا ۵۵ درصدی هزینه انرژی
• مناسب برای صنایع با بار سرمایشی ناپایدار
• بهبود عمر تجهیزات
• امکان کنترل دقیق دما
• عملکرد بی‌وقفه حتی در شرایط اضطراری
• عدم وابستگی به یک منبع انرژی

بخش تراکمی سیستم از نوع چیلر تراکمی آب خنک است که با کمک برج خنک‌کن، حرارت کندانسور را دفع می‌کند. این نوع چیلر به دلیل راندمان بالا و عملکرد پایدار در ظرفیت‌های بالا، گزینه‌ای بسیار مناسب برای استفاده در ساختار چیلرهای هیبرید محسوب می‌شود.

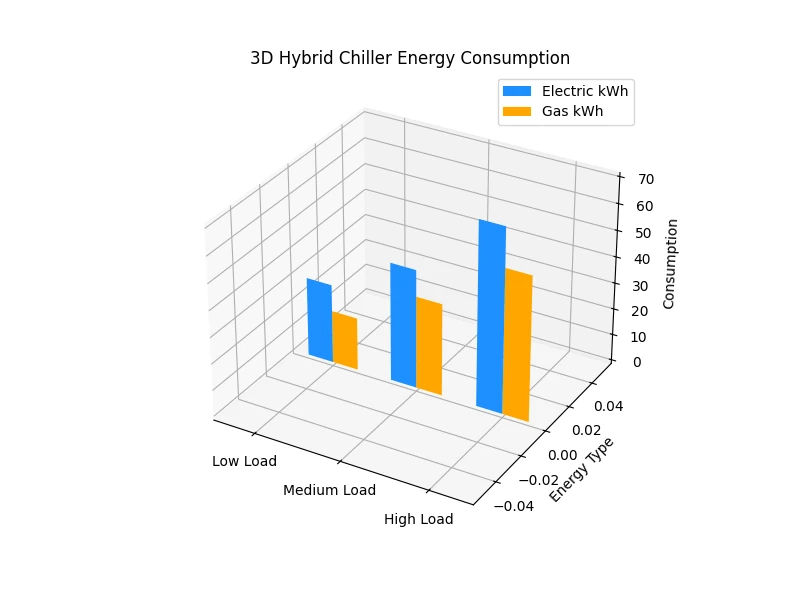

نمودار مصرف انرژی برق و گاز (Hybrid Energy Chart)

کاربردهای چیلر هیبرید در صنایع مختلف

چیلر هیبرید به دلیل انعطاف‌پذیری انرژی، پایداری عملیاتی و قابلیت تطبیق با بارهای متغیر، در صنایع گوناگون به‌عنوان یک راهکار پیشرفته سرمایشی مورد استفاده قرار می‌گیرد. تفاوت اصلی این سیستم با چیلرهای سنتی در آن است که می‌تواند متناسب با شرایط هر صنعت، استراتژی عملکرد اختصاصی داشته باشد.

در ادامه، مهم‌ترین کاربردهای چیلر هیبرید در صنایع مدرن بررسی می‌شود.

صنایع غذایی و سردخانه‌ها

در صنایع غذایی، کنترل دقیق دما نه‌تنها یک الزام کیفی، بلکه یک ضرورت قانونی است. هرگونه نوسان دمایی می‌تواند باعث فساد محصول، افت کیفیت یا توقف خط تولید شود.

مزایای چیلر هیبرید در این صنعت:

• عملکرد پایدار در شیفت‌های شبانه و اوج مصرف برق
• امکان استفاده از بخار یا آب‌گرم خطوط پخت به‌عنوان منبع انرژی جذبی
• کاهش ریسک توقف تولید در زمان قطعی برق
• افزایش عمر کمپرسورها به دلیل تقسیم بار سرمایشی

کاربردهای رایج:

• تونل‌های انجماد
• سالن‌های فرآوری و بسته‌بندی
• سردخانه‌های بالای صفر و زیر صفر
• صنایع لبنی و گوشتی

صنایع دارویی و بهداشتی

صنایع دارویی نیازمند کنترل دمای بسیار دقیق، عملکرد پیوسته و قابلیت اطمینان بالا هستند. حتی توقف کوتاه‌مدت سیستم سرمایش می‌تواند منجر به از بین رفتن مواد اولیه یا محصولات نهایی شود.

در بسیاری از کارخانه‌های داروسازی، سیستم سرمایش به صورت پکیج چیلر آب‌خنک به همراه برج خنک‌کن مدار بسته طراحی می‌شود. در این ساختار، چیلر آب‌خنک وظیفه تولید آب سرد را بر عهده دارد و برج خنک‌کن مدار بسته حرارت سیستم را با حداقل آلودگی و تبخیر کنترل می‌کند. این نوع طراحی به دلیل پایداری حرارتی بالا، کنترل بهتر کیفیت آب و کاهش آلودگی محیطی برای صنایع دارویی بسیار مناسب است.

چرا چیلر هیبرید انتخاب مناسبی است؟

• تأمین سرمایش پایدار حتی در شرایط اضطراری
• هماهنگی کامل با سیستم‌های GMP و BMS
• کاهش نوسانات دمایی در فرآیندهای حساس
• امکان طراحی افزونه (Redundant)

کاربردها:

• راکتورها و میکسرهای دارویی
• سالن‌های تولید استریل
• انبار مواد حساس به دما
• خطوط تولید واکسن و داروهای بیولوژیک

صنایع پتروشیمی، شیمیایی و پالایشگاهی

در این صنایع، هم بار سرمایشی بالا وجود دارد و هم مقادیر قابل توجهی گرمای اتلافی که فرصت ایده‌آلی برای استفاده از چیلر هیبرید فراهم می‌کند.

مزیت کلیدی در این صنعت:

• استفاده از بخار یا گاز داغ اتلافی برای سیکل جذبی
• کاهش چشمگیر مصرف برق در سایت‌های بزرگ
• پایداری عملکرد در شرایط محیطی سخت
• کاهش هزینه‌های عملیاتی در مقیاس صنعتی

کاربردهای اصلی:

• خنک‌کاری مبدل‌ها و راکتورها
• کنترل دمای فرآیندهای شیمیایی
• واحدهای تقطیر و جداسازی
• سیستم‌های تهویه صنعتی

مراکز داده (Data Centers)

مراکز داده نیازمند سرمایش ۲۴/۷ بدون وقفه هستند و هزینه انرژی بخش عمده‌ای از هزینه عملیاتی آن‌ها را تشکیل می‌دهد.

نقش چیلر هیبرید در دیتاسنترها:

• کاهش مصرف برق در ساعات پیک
• افزایش ضریب اطمینان (N+1 یا 2N)
• امکان عملکرد مستقل از شبکه برق
• بهینه‌سازی شاخص PUE

کاربردها:

• سرمایش رک‌ها
• سیستم‌های CRAC و CRAH
• زیرساخت‌های ابری و مراکز پردازش بزرگ

بیمارستان‌ها و مراکز درمانی

در بیمارستان‌ها، سرمایش پایدار به‌طور مستقیم با سلامت بیماران در ارتباط است.

چیلر هیبرید چه کمکی می‌کند؟

• تضمین سرمایش اتاق‌های عمل و ICU
• عملکرد ایمن در شرایط بحران و قطع برق
• کاهش نویز و لرزش نسبت به سیستم‌های صرفاً تراکمی
• کاهش هزینه‌های انرژی سالانه بیمارستان

در کنار سیستم‌های مرکزی مانند چیلر هیبرید، در برخی بخش‌های کوچک‌تر ساختمان یا کلینیک‌های مستقل نیز ممکن است از مینی چیلر مسکونی استفاده شود. این سیستم‌ها به دلیل ابعاد جمع‌وجور، نصب ساده و صدای کم، برای تأمین سرمایش فضاهای محدود مانند مطب‌ها، واحدهای درمانی کوچک یا بخش‌های اداری مراکز درمانی گزینه مناسبی محسوب می‌شوند.

در مجموع، استفاده از چیلر هیبرید در بیمارستان‌ها باعث می‌شود پایداری سرمایش، امنیت عملکرد تجهیزات پزشکی و مدیریت انرژی در سطح بالاتری قرار گیرد.

صنایع پلاستیک، نساجی و خطوط تولید پیوسته

این صنایع معمولاً دارای بار سرمایشی متغیر و نوسانی هستند.

مزایا:

• پاسخ سریع به تغییرات بار تولید
• حفظ دمای قالب‌ها و تجهیزات
• کاهش استهلاک تجهیزات تولید
• بهینه‌سازی مصرف انرژی در سیکل‌های کاری مختلف

ساختمان های بزرگ و مجتمع های تجاری

در مجتمع‌های تجاری، مراکز خرید و ساختمان‌های اداری بزرگ، الگوی مصرف انرژی در طول روز به‌شدت تغییر می‌کند.

مزیت چیلر هیبرید:

• کاهش هزینه دیماند برق
• عملکرد بهینه در ساعات کم‌بار و پربار
• هماهنگی کامل با BMS
• افزایش بهره‌وری انرژی ساختمان

جدول مشخصات فنی چیلرهای هیبریدی اکسرلند

بیشتر بخوانید: راهنمای جامع مهندسی شیر انبساط چیلر | نقش Expansion Valve در سیستم های سرمایشی صنعتی

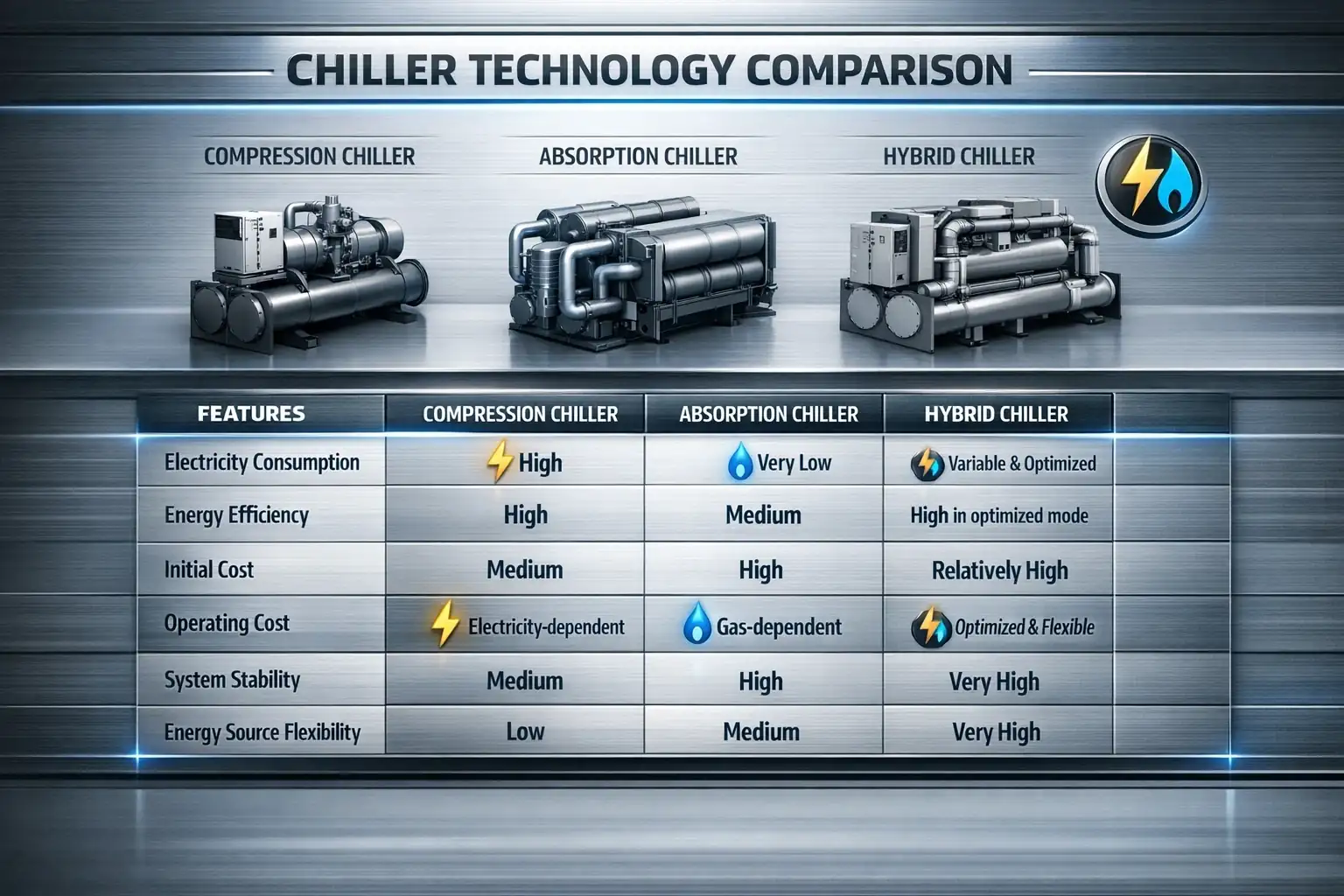

مقایسه چیلر هیبرید با چیلرهای تراکمی و جذبی

برای انتخاب یک سیستم سرمایشی مناسب در پروژه‌های صنعتی و تجاری، لازم است گزینه‌های مختلف از نظر مصرف انرژی، هزینه عملیاتی، پایداری عملکرد و شرایط بهره‌برداری با یکدیگر مقایسه شوند. سه فناوری اصلی در حوزه چیلرها شامل چیلر تراکمی، چیلر جذبی و چیلر هیبرید هستند که هرکدام مزایا و محدودیت‌های خاص خود را دارند.

چیلر هیبرید در واقع تلاش می‌کند بهترین ویژگی‌های دو سیستم تراکمی و جذبی را در یک ساختار واحد ترکیب کند.

چیلر تراکمی (Compression Chiller)

چیلرهای تراکمی رایج‌ترین سیستم‌های سرمایشی در ساختمان‌ها و صنایع هستند و با استفاده از کمپرسور الکتریکی کار می‌کنند.

مزایا:

• راندمان بالا و ضریب عملکرد مناسب (COP بالا)
• ابعاد نسبتاً جمع‌وجور
• پاسخ سریع به تغییرات بار سرمایشی
• نصب و راه‌اندازی نسبتاً ساده

محدودیت‌ها:

• مصرف بالای برق در ظرفیت‌های بزرگ
• حساسیت به افزایش تعرفه برق
• فشار زیاد بر شبکه برق در ساعات اوج مصرف
• وابستگی کامل به تأمین برق پایدار

چیلر جذبی (Absorption Chiller)

چیلرهای جذبی به جای کمپرسور از انرژی حرارتی برای تولید سرمایش استفاده می‌کنند. این انرژی معمولاً از گاز طبیعی، بخار یا آب گرم تأمین می‌شود.

مزایا:

• مصرف بسیار کم برق
• امکان استفاده از انرژی حرارتی اتلافی
• کاهش بار شبکه برق
• مناسب برای پروژه‌هایی با دسترسی به بخار یا گاز ارزان

محدودیت‌ها:

• راندمان پایین‌تر نسبت به چیلر تراکمی
• مصرف آب بیشتر (در سیستم‌های برج خنک‌کن)
• ابعاد بزرگ‌تر
• پاسخ کندتر به تغییرات بار سرمایشی

چیلر هیبرید (Hybrid Chiller)

چیلر هیبرید ترکیبی از دو فناوری بالا است و می‌تواند به‌طور هوشمند بین سیکل تراکمی و جذبی سوئیچ کند یا از هر دو به‌طور همزمان استفاده نماید.

مزایا:

• بهینه‌سازی مصرف انرژی بر اساس شرایط واقعی
• کاهش هزینه برق در ساعات پیک
• افزایش پایداری سیستم به دلیل وجود دو منبع انرژی
• انعطاف‌پذیری بالا در طراحی و بهره‌برداری
• امکان استفاده از گرمای اتلافی صنایع

محدودیت‌ها:

• هزینه سرمایه‌گذاری اولیه بالاتر
• نیاز به طراحی مهندسی دقیق‌تر
• پیچیدگی بیشتر در سیستم کنترل

مقایسه کلی سه فناوری چیلر جذبی ، تراکمی و هیبریدی

بیشتر بخوانید: چگونه چیلر کم مصرف و با راندمان انرژی بالا برای صنایع انتخاب کنیم؟

جدول مقایسه چیلرهای هیبریدی با چیلرهای تراکمی و جذبی

سوالات متداول مشتریان در رابطه با چیلرهای هیبریدی FAQ
