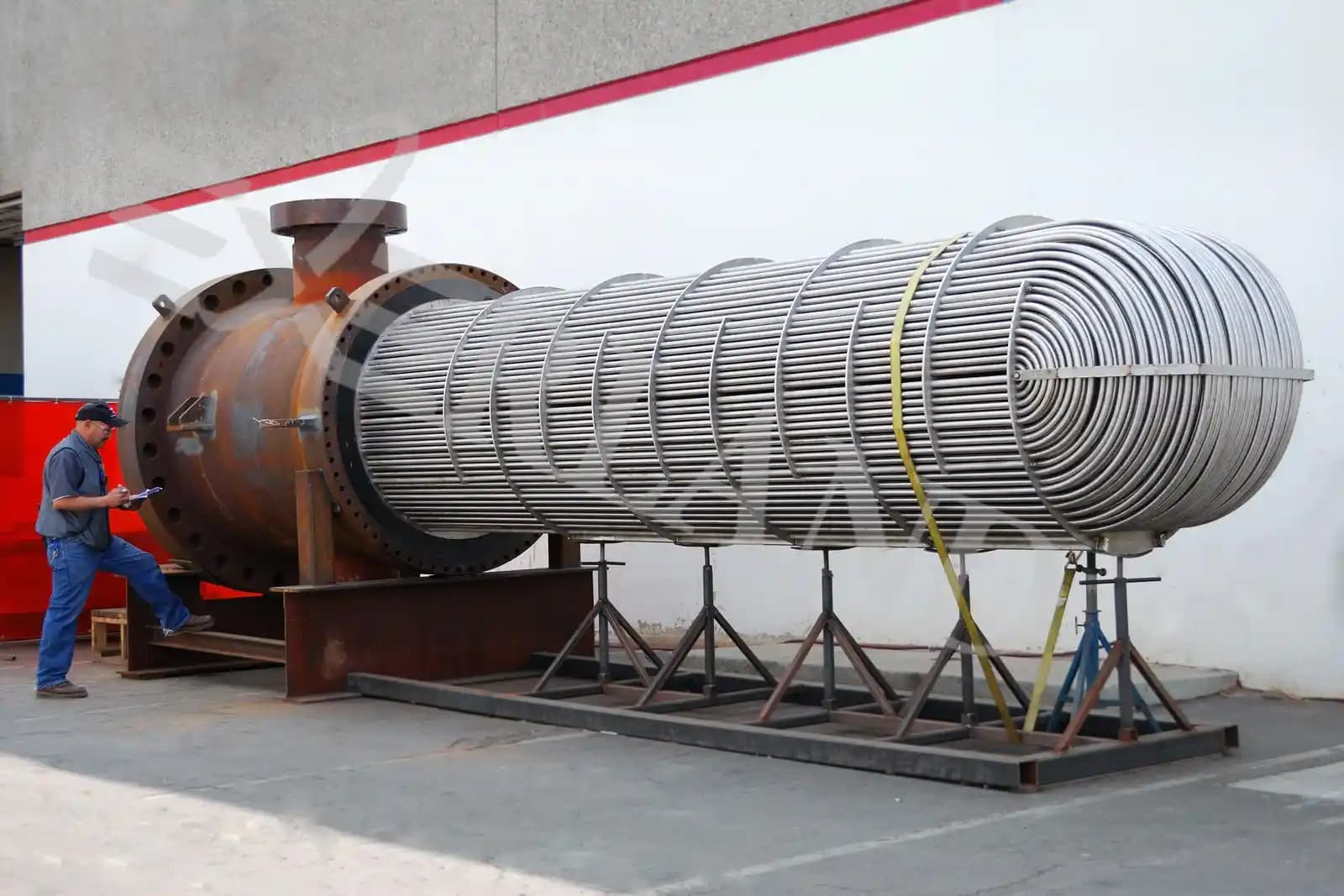

بررسی عملکرد مبدلهای حرارتی اسپیرال اکسرلند و نقش آنها در افزایش راندمان انرژی در صنعت نفت و گاز
صنعت نفت و گاز یکی از بزرگترین مصرفکنندگان انرژی در جهان است و بخش قابلتوجهی از این انرژی در فرآیندهای حرارتی مصرف میشود. به همین دلیل، انتخاب و طراحی صحیح مبدلهای حرارتی نقش حیاتی در بهینهسازی مصرف انرژی، کاهش هزینههای عملیاتی، افزایش راندمان فرآیند و کاهش انتشار آلایندهها دارد.
در میان فناوریهای موجود، مبدلهای حرارتی اسپیرال (Spiral Heat Exchangers – SHE) بهدلیل طراحی منحصربهفرد، سطح انتقال حرارت بالا و مقاومت در برابر گرفتگی، جایگاه ویژهای در صنایع نفت و گاز پیدا کردهاند. شرکت اکسرلند (Axerland) بهعنوان تولیدکننده تخصصی این نوع مبدلها، مدلهایی با راندمان بالا، دوام زیاد و قابلیت اطمینان صنعتی ارائه میدهد.
این مقاله بهصورت جامع، عملکرد مبدلهای اسپیرال، مزایا، ساختار طراحی و نقش کلیدی آنها در افزایش راندمان انرژی در صنایع نفت و گاز را بررسی میکند.
ساختار و اصول عملکرد مبدلهای حرارتی اسپیرال
مبدل اسپیرال از دو ورق فلزی تشکیل شده که بهصورت مارپیچ پیچیده شدهاند و دو کانال جداگانه برای عبور سیالات گرم و سرد ایجاد میکنند. این طراحی باعث:
- تماس مداوم سیال با سطح حرارتی
- ایجاد مسیر طولانی و یکنواخت
- ایجاد جریان توربولانسی پایدار
- افزایش ضریب انتقال حرارت
میشود.
ویژگی اصلی: ایجاد توربولانس دائمی
یکی از عوامل اصلی افزایش راندمان مبدل اسپیرال نسبت به مبدلهای پوستهولوله، ایجاد توربولانس در نرخهای جریان حتی نسبتاً پایین است.
این توربولانس موجب:
- کاهش ضخامت لایه مرزی حرارتی
- افزایش انتقال حرارت همرفتی
- کاهش رسوبگذاری
- یکنواختی حرارتی بهتر
میشود که در مجموع باعث افزایش عملکرد میگردد.
مزایای کلیدی مبدلهای حرارتی اسپیرال اکسرلند در صنعت نفت و گاز
1. راندمان انتقال حرارت بسیار بالا
بهدلیل طراحی مارپیچی و ایجاد اختلاط بیشتر، ضریب انتقال حرارت در مبدلهای اکسرلند ۲۰ تا ۳۰ درصد بالاتر از مبدلهای پوستهولوله مشابه است.
این موضوع باعث:
- کاهش ابعاد و وزن مبدل
- کاهش سطح مورد نیاز
- بهبود عملکرد حرارتی در دبیهای بالا
میشود.
2. مقاومت فرسایشی و ضدگرفتگی
در صنعت نفت و گاز، سیالات اغلب شامل:
- لجن نفتی
- ذرات جامد
- رسوبات آلی و معدنی
- ترکیبات آسفالتی
هستند.
کانالهای باز و یکنواخت اسپیرال باعث کاهش گرفتگی میشود. علاوهبر این، جریان یکنواخت مارپیچی اجازه تجمع رسوب را نمیدهد.
3. مناسب برای فشار و دمای بالا
مبدلهای اکسرلند با متریالهای:
- استنلس استیل 304/316
- آلیاژهای نیکل
- دوبلکس و سوپردوبلکس
- Incoloy
ساخته میشوند و قادرند در فشار و دمای بالا عملکرد پایدار ارائه بدهند.
4. کاهش افت فشار و مصرف انرژی
ساختار مارپیچی باعث ایجاد مسیر جریان بدون بنبست میشود. این موضوع افت فشار را کاهش میدهد.
افت فشار کمتر = مصرف انرژی کمتر توسط پمپها
5. تمیزکاری و نگهداری ساده
در مقایسه با مبدلهای لولهای که نیاز به جداسازی تیوبباندل دارند، اسپیرال تنها با باز کردن دو درپوش تمیز میشود.
این مزیت باعث:
- کاهش زمان توقف خط
- کاهش هزینههای تعمیراتی
- افزایش طول عمر تجهیز
میشود.
6. مناسب برای بازیابی انرژی
در پالایشگاهها هزاران جریان داغ بدون استفاده دفع میشوند. مبدلهای اسپیرال اکسرلند برای بازیابی حرارت از جریانهای آلوده، چسبناک و خورنده ایدهآل هستند.
نقش مبدلهای اسپیرال در افزایش راندمان انرژی در صنعت نفت و گاز
الف) کاهش مصرف انرژی
با افزایش ضریب انتقال حرارت و کاهش افت فشار، مصرف انرژی پمپها بین ۱۰ تا ۲۵ درصد کمتر میشود.
ب) بازیابی حرارت (Heat Recovery)
این مبدلها قادرند حرارت جریانهای:
- گازهای خروجی
- پساب داغ پالایشگاهی
- جریانهای هیدروکربنی داغ
- جریانهای آلوده واحدهای فرآیندی
را بازیافت کنند.
این کار میتواند مصرف سوخت بویلرها را ۳۰ تا ۴۵ درصد کاهش دهد.
ج) افزایش راندمان فرآیند
پایداری بهتر دما و انتقال حرارت مؤثرتر موجب:
- بهبود کیفیت محصول
- کاهش توقفهای فرآیندی
- کنترل بهتر واکنشهای شیمیایی
- افزایش راندمان حرارتی واحد
میشود.
د) صرفهجویی اقتصادی
مجموعه عوامل فوق میتواند هزینههای عملیاتی را سالانه دهها هزار دلار کاهش دهد.
محاسبات و روابط مهم در طراحی مبدلهای اسپیرال
ضریب کلی انتقال حرارت
Q=U×A×ΔTlm Q = U \times A \times \Delta T_{lm} Q=U×A×ΔTlm
افت فشار
ΔP=f×LDh×ρV22 \Delta P = f \times \frac{L}{D_h} \times \frac{\rho V^2}{2} ΔP=f×DhL×2ρV2
ظرفیت حرارتی
Q=m×Cp×(Tout−Tin) Q = m \times Cp \times (T_{out} - T_{in}) Q=m×Cp×(Tout−Tin)
این روابط پایه طراحی مهندسی مبدلهای اسپیرال هستند.
تحلیل عددی عملکرد مبدل حرارتی اسپیرال اکسرلند در یک سناریوی واقعی پالایشگاهی
در این بخش، عملکرد یک مبدل اسپیرال اکسرلند را در شرایط عملیاتی واقعی صنعت نفت بررسی میکنیم تا نشان دهیم انتخاب صحیح چگونه بر راندمان انرژی، افت فشار و هزینه عملیاتی اثر میگذارد.
مشخصات سناریو (Case Study صنعتی)
یک پالایشگاه قصد دارد حرارت جریان نفت سنگین خروجی از برج تقطیر را بازیابی کند.
دادههای فرآیندی:
- دبی نفت سنگین: 25 m³/h
- چگالی: 920 kg/m³
- Cp: 2.1 kJ/kg.K
- دمای ورودی نفت: 180°C
- دمای خروجی مورد نظر: 120°C
سیال دوم:
- آب تغذیه بویلر
- دبی: 30 m³/h
- دمای ورودی: 40°C
- دمای خروجی هدف: 95°C
محاسبه بار حرارتی مورد نیاز
فرمول پایه انتقال حرارت:
Q = m × Cp × ΔT
جرمجریان نفت:
m = 25 × 920 = 23000 kg/h
اختلاف دما:
ΔT = 180 - 120 = 60°C
بنابراین:
Q = 23000 × 2.1 × 60 Q ≈ 2,898,000 kJ/h
تبدیل به kW:
Q ≈ 805 kW
این مقدار انرژی قابل بازیابی است.
محاسبه اختلاف دمای میانگین لگاریتمی (LMTD)
با فرض جریان مخالف (Counter Flow):
ΔT1 = 180 - 95 = 85°C ΔT2 = 120 - 40 = 80°C
فرمول LMTD:
LMTD = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)
تقریباً:
LMTD ≈ 82°C
تخمین سطح مورد نیاز
اگر ضریب انتقال حرارت مؤثر در اسپیرال برای نفت سنگین برابر باشد با:
U ≈ 350 W/m².K
فرمول:
A = Q / (U × LMTD)
A = 805000 / (350 × 82) A ≈ 28 m²
سطح مورد نیاز حدود 28 متر مربع است که برای یک مبدل اسپیرال عدد کاملاً اقتصادی محسوب میشود.
تحلیل فنی نتایج
1️⃣ چرا اسپیرال در این سناریو مناسب است؟
- نفت سنگین ویسکوزیته بالایی دارد
- احتمال رسوب آسفالتین وجود دارد
- مبدل پوستهولوله در این شرایط مستعد گرفتگی است
طراحی مارپیچی باعث حفظ توربولانس و کاهش ضخامت لایه رسوب میشود.
2️⃣ تحلیل افت فشار
به دلیل کانال باز، افت فشار معمولاً در محدوده 0.3 تا 0.6 bar باقی میماند که برای پمپ موجود در پالایشگاه قابل قبول است.
اگر همین سرویس با پوستهولوله اجرا شود، افت فشار میتواند 30٪ بیشتر باشد.
3️⃣ تحلیل اقتصادی سالانه
اگر این 805 kW به مدت 8000 ساعت در سال بازیابی شود:
Energy/year = 805 × 8000 Energy/year ≈ 6,440,000 kWh
اگر هر kWh معادل 0.08 دلار ارزش سوخت داشته باشد:
Savings ≈ 515,000 دلار در سال
این عدد نشان میدهد دوره بازگشت سرمایه کمتر از 1 سال خواهد بود.
تحلیل رفتار سیال در کانال اسپیرال
در این شرایط:
- عدد رینولدز در محدوده Transitional است
- هندسه مارپیچی باعث افزایش برش دیوارهای میشود
- تجمع رسوب کاهش مییابد
- انتقال حرارت حتی در دبی متوسط پایدار باقی میماند
این ویژگی دقیقاً همان دلیلی است که اسپیرال در سرویسهای نفتی برتری دارد.
انواع مبدلهای حرارتی اسپیرال اکسرلند، ساختار، مقایسه فنی و کاربردها
در این فاز، بهطور کامل انواع مختلف مبدلهای حرارتی اسپیرال تولید شرکت اکسرلند را بررسی میکنیم. مبدلهای اسپیرال، بسته به نوع فرآیند، نوع سیال، درجه آلودگی، فشار کاری و نیاز حرارتی، در مدلهای مختلفی طراحی و تولید میشوند. شناخت دقیق این مدلها کمک میکند تا انتخاب تجهیز با بیشترین راندمان حرارتی و کمترین افت فشار انجام شود.
مبدل حرارتی اسپیرال نوع SC
این مدل برای سیالات با ویسکوزیته بالا، لجن، پساب، نفت خام، دوغاب، و جریانهای آلوده طراحی شده است.
ویژگیها:
- کانال باز و بزرگ
- مقاومت بالا در برابر گرفتگی
- مناسب برای Heat Recovery از جریانهای سنگین
- قابلیت تحمل ذرات معلق تا چند میلیمتر
مزیت صنعتی:
در پالایشگاهها و پتروشیمیها بهترین انتخاب برای بازیابی حرارت از جریانهای بسیار آلوده است.
مبدل حرارتی اسپیرال نوع SH
این مدل برای سیالات تمیز و جریانهای نسبتاً پایدار کاربرد دارد.
ویژگیها:
- ضریب انتقال حرارت بالا
- مناسب برای گرمکردن/سرد کردن جریانهای فرآیندی
- ابعاد کوچکتر نسبت به نوع SC
- افت فشار کمتر
کاربردها:
- واحدهای فرآیندی گاز شیرین
- سوختهای سبک
- روغنهای صنعتی
- سیالات با دمای بالا و خورندگی متوسط
مبدل حرارتی اسپیرال دومرحلهای (Dual Spiral)
این مبدلها برای اختلاف دمای زیاد و فرآیندهایی که نیاز به انتقال حرارت بسیار بالا دارند استفاده میشوند.
ویژگیها:
- افزایش سطح انتقال حرارت
- عملکرد ترکیبی Counter Flow + Cross Flow
- مناسب برای واکنشهای حساس دمایی
کاربرد:
فرآیندهایی که باید در آنها انرژی از سیال بسیار داغ به سیال بسیار سرد منتقل شود، مثل:
- واحد ریفرمینگ
- واحدهای کراکر
- بازیابی حرارت از گازهای خروجی
مبدل اسپیرال با کویل تقویتی (Reinforced Spiral Coil)
این مدل بهطور ویژه برای فشارهای بالا طراحی میشود.
ویژگیها:
- تحمل فشار تا ۴۰ بار
- ساختار تقویتشده با رینگهای داخلی
- مناسب برای سیالات خورنده یا انفجاری
- تولید با متریال سوپردوبلکس و Incoloy
کاربردها:
- گازهای تحت فشار
- سیالات نفتی با دمای بالا
- خطوط پایپینگ فشارقوی
مبدل اسپیرال مخصوص Vapor Condensing
ویژه چگالش بخارها و گازهای سنگین هیدروکربنی.
ویژگیها:
- راندمان بسیار بالا در Condensation
- افزایش ضریب انتقال حرارت در نقطه تغییر فاز
- طراحی خاص مسیر بخار برای جلوگیری از چوک
کاربردها:
- واحد تقطیر نفت
- فاز گازی LPG
- بازیابی حرارت از بخارهای سنگین
جدول مقایسه انواع مبدلهای اسپیرال اکسرلند
(فرمت ساده برای سئو و خوانایی)
| محدودیتها | مناسب برای | ویژگی اصلی | نوع مبدل |
|---|---|---|---|
| افت فشار کمی بیشتر | سیالات سنگین و آلوده | کانال بزرگ، ضدگرفتگی | SC |
| مناسب سیالات بسیار آلوده نیست | سیالات تمیز | راندمان بالا، ابعاد کوچک | SH |
| قیمت بالاتر | اختلاف دمای زیاد | انتقال حرارت بسیار بالا | Dual Spiral |
| وزن سنگینتر | گازهای پر فشار | فشار بالا | Reinforced Spiral |
| نیازمند طراحی دقیق در ورودی بخار | گازهای هیدروکربنی | چگالش بخار | Condensing Spiral |
ساختار طراحی مهندسی
هر مبدل اسپیرال اکسرلند شامل:
- صفحات فلزی رولشده با ضخامت ۳ تا ۸ میلیمتر
- فاصلهگذارهای مارپیچی (Spacer Ribs)
- دو محفظه ورودی و خروجی
- درپوشهای قابلدسترسی برای سرویس
- جوشکاری تماماتوماتیک
- تست هیدرواستاتیک ۱۰۰٪
طراحی بهینه کانالها باعث:
- جریان پایدار
- از بین رفتن نقاط مرده
- جلوگیری از ایجاد Hot Spot
میشود.
انتخاب بهترین نوع مبدل اسپیرال برای صنعت نفت و گاز
برای انتخاب مدل مناسب، ۵ پارامتر اصلی باید بررسی شود:
- نوع سیال (تمیز، آلوده، دوغاب، گاز)
- ویسکوزیته
- فشار عملیاتی
- اختلاف دمای ورودی و خروجی
- میزان امکان گرفتگی
نمونه انتخاب:
- برای نفت خام سنگین → SC
- برای گاز داغ تحت فشار → Reinforced Spiral
- برای واحد تقطیر → Condensing Spiral
- برای Heat Recovery در واحد تصفیه → SC یا Dual Spiral
تحلیل مهندسی، محاسبات، انتخاب صحیح و نکات کلیدی عملکرد مبدلهای اسپیرال اکسرلند
مقدمه فاز سوم
این بخش همون چیزی هست که معمولاً مهندسهای فرآیند و بهرهبرداری دنبالشن.
یعنی “خب این مبدل خوبه، ولی کِی، چرا و چطور؟”
پس از اینجا به بعد، میریم سراغ چیزهایی که واقعاً تو انتخاب مبدل اسپیرال اثر میذارن:
افت فشار، ضریب انتقال حرارت، دبی، ویسکوزیته، بازیابی حرارت، نقش کیفیت سیال و…
روون، واضح و کاربردی.
محاسبه ظرفیت حرارتی واقعی مبدل
اولین چیزی که باید بدونیم اینه که مبدل چقدر واقعاً میتونه حرارت جابهجا کنه.
فرمول سادهش اینه:
Heat Duty: Q = m × Cp × (Tout – Tin)
ترجمه انسانی:
- «میزان انرژی که باید منتقل بشه» =دبی سیال × گرمای ویژه × اختلاف دما.
نکته خیلی مهم:
تو مبدلهای اسپیرال، چون جریان همیشه تا حدی توربولانسه، مقدار Q معمولاً ۱۰–۲۰٪ بیشتر از مبدل پوستهولوله مشابه درمیاد.
ضریب انتقال حرارت (U) در مبدلهای اسپیرال
این قسمت جاییه که اسپیرال همیشه میدرخشه.
فرمول کلی:
Q = U × A × ΔTlm
اما فرقش با بقیه مبدلها چیه؟
- جریان تو اسپیرال هیچجای بنبست و سکون نداره.
- لایه مرزی حرارتی خیلی نازک میشه.
- سیال مدام مجبور میشه بچرخه و به دیواره برخورد کنه.
نتیجه:
U بالاتر → یعنی سطح کمتر، اندازه کوچیکتر، راندمان بهتر.
در عمل U حدود
800 تا 2500 W/m²·K
(بسته به سیال و طراحی)
تحلیل افت فشار و نقش طراحی مارپیچی
افت فشار همون چیزیه که باعث میشه پمپها انرژی بخورن.
خب اسپیرال چه میکنه؟
به خاطر مسیر یکتکه و بدون پیچوخمهای قطعشونده، افت فشارش کمتره.
فرمول استاندارد:
ΔP = f × (L / Dh) × (ρ × V² / 2)
اما نکته کاربردی:
تو اسپیرال، Dh (قطر هیدرولیکی) نسبتاً بزرگه →
این یعنی سرعت سیال مناسبتره →
که یعنی افت فشار کمتره →
که یعنی پمپ کمتر زور میزنه →
و انرژی کمتری مصرف میشه.
انتخاب سایز و مدل مناسب؛ نسخه خلاصه برای مهندسها
برای انتخاب سریع مبدل اسپیرال اکسرلند، معمولاً ۵ سؤال کلیدی وجود داره:
سؤال ۱: سیال چقدره ویسکوزه؟
- اگر خیلی سنگین، آلوده، دوغابی → مدل SC
- اگر تمیز و نسبتاً رقیق → مدل SH
سؤال ۲: اختلاف دما چقدره؟
- اختلاف زیاد → Dual Spiral
- اختلاف کم → SH یا SC
سؤال ۳: فشار سیستم چقدره؟
- فشار بالا → Reinforced Spiral
- فشار متوسط → SH و SC
سؤال ۴: آیا چگالش داریم؟
- اگر بله → مدل Condensing Spiral
سؤال ۵: آیا گرفتگی مشکل بزرگ خطه؟
- اگر بله → SC
- اگر نه → SH
این دقیقاً چیزی هست که مهندسهای طراحی تو انتخاب سریع استفاده میکنن.
تحلیل راندمان انرژی
تو صنعت نفت و گاز، اصل بازی پوله.
یعنی هر ۱ درصد راندمان که بالا بره، میتونه سالی دهها هزار دلار صرفهجویی ایجاد کنه.
مزیت اسپیرال اکسرلند اینه که معمولاً:
- راندمان حرارتی ۲۰–۳۰٪ بالاتر
- افت فشار کمتر (۱۰–۲۵٪ صرفهجویی انرژی پمپ)
- بازیابی حرارت از جریانهای آلوده (۳۰–۴۵٪ کاهش مصرف سوخت)
معنی ساده:
کمتر پول برای گاز و بخار میدی.
کمتر خط رو خاموش میکنی.
عمر تجهیزات بیشتره.
کنترل فرآیند بهتره.
اشتباه بزرگ در انتخاب مبدل اسپیرال
این بخش فوقالعاده مهمه، چون دقیقاً چیزیه که شرکتها رو مجبور به خرید دوباره تجهیز میکنه:
1) انتخاب مدل SH برای سیالات آلوده
بدترین اشتباه.
SH برای تمیزهاست.
برای گل و لجن و نفت سنگین باید SC باشه.
2) کمگرفتن اختلاف دمای واقعی
خیلیها فکر میکنن دمای خروجی همونیه که “دوست دارن”!
نه…
باید محاسبه بشه، مخصوصاً وقتی سیال آلودهست.
3) بیتوجهی به کیفیت بخار در مدلهای چگالنده
بخار Wet یعنی افت راندمان شدید.
4) انتخاب اشتباه متریال
اگر H2S یا گاز تر هست →
فولاد معمولی مساوی مرگ مبدل.
باید 316 یا دوبلکس باشه.
5) دستکمگرفتن ویسکوزیته
سیالات سنگین همیشه افت فشار بیشتری دارند.
6) طراحی بدون درنظر گرفتن Cleaning Cycle
اسپیرال عالیه، اما باید فضای سرویسش درست انتخاب بشه.
