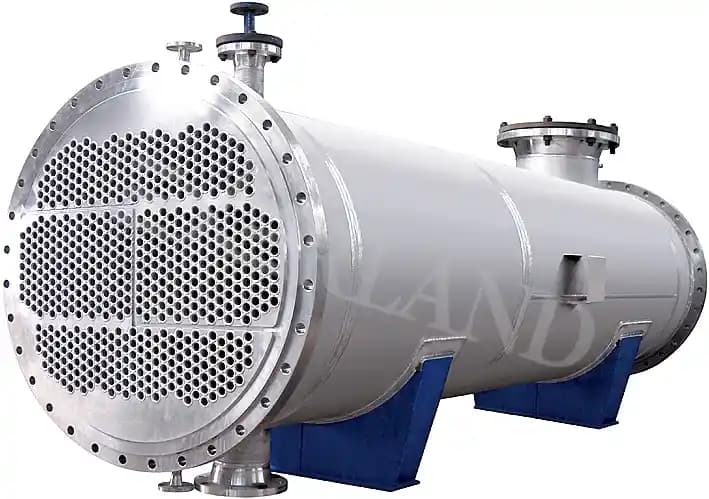

مبدل حرارتی لوله ای چیست و انواع رایج آن مانند دو لوله ای، مارپیچ و پره دار چگونه از نظر عملکرد بررسی می شوند؟

چرا مبدل حرارتی لوله‌ای هنوز در صنعت جایگاه اصلی دارد؟

مبدل‌های حرارتی لوله‌ای (Tubular Heat Exchangers) از قدیمی‌ترین و در عین حال پایدارترین تجهیزات انتقال حرارت در صنایع فرآیندی هستند. با وجود پیشرفت فناوری در مبدل‌های صفحه‌ای و سیستم‌های کامپکت، همچنان در بسیاری از کاربردهای صنعتی سنگین، انتخاب اول مهندسان همین نوع مبدل است.

دلیل این انتخاب ساده اما بسیار مهم است:

• تحمل فشارهای بسیار بالا
• عملکرد پایدار در دماهای شدید
• قابلیت کار با سیالات خورنده، آلوده یا ویسکوز
• طراحی انعطاف‌پذیر در مقیاس صنعتی

در واقع، مبدل حرارتی لوله‌ای را می‌توان «ستون فقرات سیستم‌های انتقال حرارت صنعتی» دانست.

مبدل حرارتی لوله‌ای چیست؟ تعریف و ساختار عملکرد

مبدل حرارتی لوله‌ای تجهیزی است که در آن انتقال انرژی حرارتی بین دو سیال از طریق دیواره لوله انجام می‌شود. در این سیستم:

• یک سیال داخل لوله‌ها جریان دارد
• سیال دیگر در اطراف لوله یا در لوله دوم حرکت می‌کند
• انتقال حرارت بدون تماس مستقیم دو سیال انجام می‌شود

این طراحی باعث افزایش ایمنی، کنترل بهتر فرآیند و جلوگیری از آلودگی متقابل می‌شود.

مکانیزم انتقال حرارت در مبدل حرارتی لوله‌ای

عملکرد این نوع مبدل بر پایه سه پدیده فیزیکی است:

1. همرفت (Convection) در سمت سیال
2. هدایت (Conduction) در دیواره فلزی لوله
3. همرفت مجدد در سمت دیگر سیال

فرمول انتقال حرارت در مبدل حرارتی لوله‌ای

نرخ انتقال حرارت کل در مبدل لوله‌ای

Q = U × A × ΔTlm

که در آن:

• Q = توان انتقال حرارت (W)
• U = ضریب کلی انتقال حرارت (W/m².K)
• A = سطح انتقال حرارت (m²)
• ΔTlm = اختلاف دمای میانگین لگاریتمی

این رابطه پایه تمام طراحی‌های حرارتی در مبدل‌های لوله‌ای است.

اختلاف دمای میانگین لگاریتمی (LMTD)

اختلاف دمای میانگین لگاریتمی

ΔTlm = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)

این پارامتر نقش کلیدی در دقت طراحی دارد، زیرا اختلاف دما در طول مبدل ثابت نیست.

انواع مبدل حرارتی لوله‌ای

مبدل‌های حرارتی لوله‌ای به سه دسته اصلی تقسیم می‌شوند:

 مبدل حرارتی دو لوله‌ای (Double Pipe Heat Exchanger)

این ساده‌ترین نوع مبدل لوله‌ای است که از یک لوله داخلی و یک لوله خارجی تشکیل شده است.

ساختار:

• یک لوله در داخل لوله دیگر قرار دارد
• یک سیال در لوله داخلی
• سیال دیگر در فضای حلقوی بین دو لوله

ویژگی‌های عملکردی:

• راندمان حرارتی پایین تا متوسط
• مناسب برای ظرفیت‌های کم
• طراحی بسیار ساده
• هزینه ساخت پایین

کاربردها:

• سیستم‌های آزمایشگاهی
• واحدهای پایلوت
• فرآیندهای کوچک صنعتی

تحلیل مهندسی:

در این نوع مبدل، سطح انتقال حرارت محدود است و به همین دلیل برای فرآیندهای بزرگ صنعتی مناسب نیست.

 مبدل حرارتی مارپیچ (Helical Tube Heat Exchanger)

در این طراحی، لوله‌ها به شکل مارپیچ یا حلزونی خم می‌شوند تا جریان سیال پیچیده‌تر شود.

مزایای عملکردی:

• افزایش شدت تلاطم (Turbulence)
• افزایش ضریب انتقال حرارت
• کاهش رسوب‌گذاری (Fouling)
• بهبود راندمان حرارتی

معایب:

• طراحی پیچیده‌تر
• هزینه ساخت بالاتر
• نیاز به محاسبات دقیق‌تر مهندسی

تحلیل جریان:

جریان مارپیچی باعث افزایش اختلاط سیال شده و انتقال حرارت را به‌طور قابل توجهی افزایش می‌دهد.

عدد رینولدز در تحلیل جریان مارپیچ

عدد رینولدز

Re = (ρ × v × D) / μ

اگر Re > 4000 باشد، جریان آشفته شده و راندمان انتقال حرارت افزایش می‌یابد.

 مبدل حرارتی لوله‌ای پره‌دار (Finned Tube Heat Exchanger)

در این نوع، روی سطح خارجی لوله‌ها پره (Fin) نصب می‌شود.

هدف اصلی طراحی پره:

افزایش سطح انتقال حرارت (A) بدون افزایش حجم سیستم

مزایای عملکردی:

• افزایش شدید سطح تماس
• مناسب برای گازها (که ضریب انتقال حرارت پایینی دارند)
• راندمان بالا در سیستم‌های هواخنک
• کاهش ابعاد سیستم

تحلیل مهندسی:

در این نوع مبدل، مهم‌ترین پارامتر افزایش سطح است:

رابطه سطح و انتقال حرارت

Q ∝ A

یعنی افزایش سطح = افزایش مستقیم ظرفیت انتقال حرارت

مقایسه انواع مبدل حرارتی لوله‌ای

نحوه عملکرد انواع مبدل حرارتی لوله‌ای

دو لوله‌ای:
[لوله داخلی] ⇄ [لوله خارجی]

مارپیچ:
↻↻↻ جریان چرخشی و تلاطم بالا

پره‌دار:
||||||||||| افزایش سطح تماس حرارتی

پارامترهای مهم در طراحی مبدل حرارتی لوله‌ای

• سرعت جریان سیال
• نوع سیال (مایع یا گاز)
• افت فشار مجاز
• میزان رسوب‌گذاری (Fouling)
• جنس لوله‌ها (استیل، مس، آلیاژهای خاص)

فرمول افت فشار در مبدل حرارتی لوله‌ای

 افت فشار در جریان داخلی

ΔP = f × (L/D) × (ρ × v² / 2)

افت فشار یکی از محدودیت‌های اصلی طراحی محسوب می‌شود و باید کنترل شود.

نکات مهم در عملکرد مبدل حرارتی لوله‌ای

• افزایش سطح همیشه بهترین گزینه نیست (افت فشار را افزایش می‌دهد)
• جریان آشفته باعث افزایش راندمان می‌شود
• رسوب‌گذاری بزرگ‌ترین عامل کاهش عملکرد است
• انتخاب نوع مبدل باید بر اساس سیال و شرایط واقعی انجام شود
• طراحی باید بین راندمان، هزینه و افت فشار تعادل ایجاد کند

طراحی مبدل حرارتی لوله‌ای در مهندسی فرآیند

در مهندسی فرآیند، طراحی مبدل حرارتی لوله‌ای (Tubular Heat Exchanger Design) یک مرحله کاملاً چندمعیاره است.
در این مرحله مهندس باید بین سه عامل اصلی تعادل ایجاد کند:

• راندمان انتقال حرارت
• افت فشار مجاز
• هزینه ساخت و بهره‌برداری

یک طراحی ضعیف می‌تواند باعث افزایش مصرف انرژی، رسوب‌گذاری شدید و حتی توقف خط تولید شود.

مراحل طراحی مبدل حرارتی لوله‌ای

طراحی صنعتی این تجهیزات معمولاً شامل مراحل زیر است:

1. تعیین بار حرارتی (Heat Duty)
2. انتخاب نوع مبدل (دو لوله‌ای، مارپیچ، پره‌دار)
3. محاسبه سطح انتقال حرارت
4. تعیین ضریب کلی انتقال حرارت (U-value)
5. بررسی افت فشار
6. انتخاب متریال
7. بهینه‌سازی اقتصادی

 محاسبه بار حرارتی (Heat Duty)

اولین قدم طراحی، محاسبه انرژی مورد نیاز انتقال حرارت است.

 بار حرارتی مبدل

Q = m × Cp × (T_out - T_in)

که در آن:

• Q = توان حرارتی (W)
• m = دبی جرمی (kg/s)
• Cp = ظرفیت گرمایی ویژه (J/kg.K)

 محاسبه سطح انتقال حرارت مورد نیاز

سطح انتقال حرارت

A = Q / (U × ΔTlm)

این رابطه نشان می‌دهد که سطح مورد نیاز مستقیماً به راندمان طراحی وابسته است.

ضریب کلی انتقال حرارت (U-value)

یکی از مهم‌ترین پارامترهای طراحی، ضریب U است.

ضریب کلی انتقال حرارت

1/U = 1/hi + Rf + 1/ho

• hi = ضریب سمت داخلی لوله
• ho = ضریب سمت خارجی
• Rf = مقاومت رسوب‌گذاری (Fouling)

تحلیل مهندسی:

هرچه Fouling بیشتر باشد، U کاهش یافته و راندمان مبدل افت می‌کند.

تحلیل افت دمای میانگین لگاریتمی (LMTD)

اختلاف دمای میانگین لگاریتمی

ΔTlm = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)

این پارامتر برای طراحی دقیق جریان‌های غیر یکنواخت ضروری است.

ضریب انتقال حرارت در سیالات مختلف

 طراحی مبدل دو لوله‌ای (Double Pipe)

ویژگی طراحی:

• ساده‌ترین مدل
• مناسب ظرفیت کم

سطح لوله

A = π × D × L

تحلیل:

در این مدل سطح انتقال محدود است، بنابراین برای ظرفیت‌های بالا مناسب نیست.

 طراحی مبدل مارپیچ (Helical Tube)

در این نوع، هدف اصلی افزایش تلاطم جریان است.

مزیت طراحی:

• افزایش ضریب انتقال حرارت
• کاهش Fouling

تحلیل جریان:

 عدد رینولدز

Re = (ρ × v × D) / μ

اگر Re > 4000 → جریان آشفته → راندمان بالا

 طراحی مبدل پره‌دار (Finned Tube)

در این طراحی، سطح انتقال حرارت افزایش می‌یابد.

 اثر سطح در انتقال حرارت

Q ∝ A

نکته مهم:

افزایش Fin باعث افزایش راندمان اما همچنین افزایش افت فشار می‌شود.

انتخاب نوع مبدل حرارتی بر اساس کاربرد

محاسبه افت فشار در مبدل لوله‌ای

 افت فشار جریان داخلی

ΔP = f × (L/D) × (ρ × v² / 2)

تحلیل:

افزایش سرعت = افزایش راندمان + افزایش افت فشار

مراحل طراحی مبدل حرارتی

مرحله 1 → بار حرارتی
مرحله 2 → انتخاب نوع مبدل
مرحله 3 → محاسبه سطح
مرحله 4 → بررسی U-value
مرحله 5 → کنترل افت فشار
مرحله 6 → طراحی نهایی

نکات مهم در طراحی مبدل حرارتی لوله‌ای

• طراحی فقط افزایش سطح نیست، کنترل افت فشار حیاتی است
• Fouling یکی از اصلی‌ترین عوامل کاهش راندمان است
• انتخاب متریال تعیین‌کننده عمر تجهیز است
• مارپیچ = راندمان بالا ولی هزینه بیشتر
• پره‌دار = مناسب گازها با ضریب انتقال پایین

نقش مبدل حرارتی لوله‌ای در صنعت

مبدل‌های حرارتی لوله‌ای (Tubular Heat Exchangers) فقط یک تجهیز طراحی‌شده روی کاغذ نیستند؛ بلکه در قلب واقعی صنایع بزرگ کار می‌کنند.
در دنیای واقعی، این تجهیزات وظیفه دارند بین «انرژی، ایمنی و بهره‌وری» تعادل ایجاد کنند.

در بسیاری از صنایع، توقف یک مبدل حرارتی برابر است با توقف کل خط تولید.

کاربرد مبدل حرارتی لوله‌ای در صنایع مختلف

کاربرد در صنعت نفت و گاز

در پالایشگاه‌ها و واحدهای فرآیندی، مبدل‌های حرارتی لوله‌ای نقش حیاتی دارند.

کاربردهای اصلی:

• پیش‌گرم کردن نفت خام قبل از برج تقطیر
• خنک‌سازی محصولات سبک و سنگین
• بازیافت حرارت از جریان‌های داغ خروجی

تحلیل عملکرد:

در این صنعت، سیالات معمولاً:

• دمای بالا دارند
• خورنده هستند
• حاوی ذرات و ناخالصی‌اند

به همین دلیل، معمولاً از Shell & Tube و انواع تقویت‌شده لوله‌ای استفاده می‌شود.

چالش اصلی:

• Fouling شدید
• خوردگی داخلی
• افت راندمان در طول زمان

کاربرد در پتروشیمی

در پتروشیمی، کنترل دما مساوی با کنترل واکنش شیمیایی است.

کاربردها:

• کنترل دمای راکتورها
• خنک‌سازی محصولات پلیمری
• بازیافت انرژی از گازهای خروجی

تحلیل عملکرد:

در اینجا پایداری مهم‌تر از راندمان لحظه‌ای است.
یعنی مبدل باید در شرایط طولانی‌مدت بدون افت شدید کار کند.

کاربرد در نیروگاه‌ها

در نیروگاه‌های حرارتی و سیکل ترکیبی، مبدل‌های لوله‌ای یکی از حیاتی‌ترین اجزای سیستم هستند.

کاربردها:

• کندانس بخار خروجی توربین
• پیش‌گرم کردن آب تغذیه بویلر
• بازیافت حرارت از گازهای داغ

تحلیل مهندسی:

در نیروگاه‌ها حتی 1٪ افزایش راندمان برابر است با:

• صرفه‌جویی بسیار بزرگ اقتصادی
• کاهش مصرف سوخت
• کاهش آلایندگی

کاربرد در صنایع غذایی و دارویی

در این صنایع، بهداشت و کنترل دقیق دما اولویت اصلی است.

کاربردها:

• پاستوریزه کردن شیر و نوشیدنی‌ها
• استریلیزاسیون حرارتی
• خنک‌سازی سریع محصولات

ویژگی مهم:

• عدم آلودگی متقاطع
• قابلیت شست‌وشوی CIP
• استفاده از استیل ضدزنگ

 کاربرد در سیستم‌های HVAC

در تهویه صنعتی و ساختمانی:

کاربردها:

• گرمایش و سرمایش هوا
• بازیافت انرژی از هوای خروجی
• کنترل رطوبت

مقایسه کاربرد مبدل حرارتی در صنایع

عملکرد واقعی مبدل حرارتی لوله‌ای در صنعت

در شرایط واقعی، عملکرد مبدل‌ها همیشه با طراحی تئوری متفاوت است.

عوامل کاهش راندمان:

• رسوب‌گذاری داخلی (Fouling)
• تغییر دبی سیال
• خوردگی سطحی
• نوسانات دمایی

اثر رسوب‌گذاری بر راندمان مبدل حرارتی

 اثر Fouling بر ضریب انتقال حرارت

U_effective = U_clean / (1 + Rf × U_clean)

بازیافت انرژی با مبدل حرارتی

سیال داغ خروجی ───► [مبدل حرارتی لوله‌ای] ───► سیال ورودی گرم شده
↓
کاهش مصرف انرژی سیستم

مشکلات و خرابی‌های رایج در مبدل حرارتی لوله‌ای

رسوب‌گذاری شدید

کاهش سطح مؤثر انتقال حرارت

خوردگی داخلی

کاهش ضخامت لوله‌ها و نشتی

نشتی بین سیالات

اختلاط ناخواسته و خطر فرآیندی

 افت فشار غیرعادی

افزایش مصرف انرژی پمپ‌ها

راهکارهای افزایش راندمان مبدل حرارتی لوله‌ای

• شست‌وشوی دوره‌ای (Chemical Cleaning)
• استفاده از متریال ضد خوردگی
• کنترل کیفیت سیال ورودی
• طراحی ضد Fouling
• مانیتورینگ آنلاین عملکرد

مقایسه عملکرد مبدل در حالت ایده‌آل و واقعی
