چیلر تراکمی آب‌خنک: محاسبات، نگهداری و صرفه‌جویی انرژی در صنایع

صنایع دارویی و غذایی:

صنایع فلزی و ماشین‌کاری:

ساختمان‌ها و بیمارستان‌ها:

همچنین، چیلر آب خنک معمولاً با دیگ حرارتی صنعتی ترکیب می‌شود تا سیستم‌های حرارتی و سرمایشی در یک چرخه متوازن کار کنند. دیگ حرارتی صنعتی آب گرم تولید می‌کند و چیلر آب خنک، گرما را از سیستم می‌گیرد؛ این همکاری باعث افزایش راندمان انرژی و بهینه‌سازی مصرف سوخت در کارخانه‌ها و ساختمان‌های بزرگ می‌شود.

مزایای چیلر تراکمی آب خنک نسبت به هواخنک

مزایای اصلی چیلر تراکمی آب خنک شامل صرفه‌جویی انرژی، عمر طولانی و عملکرد پایدار در خطوط تولید صنعتی است.

استانداردها و نکات فنی چیلر آب خنک

چیلر تراکمی آب خنک از دید گروه‌های کاربری

مدیران خرید

• هزینه اولیه بالاتر، اما صرفه‌جویی بلندمدت در انرژی باعث بازگشت سرمایه می‌شود.

• قابلیت پشتیبانی از ظرفیت‌های بالا و تولید مداوم برای کارخانه‌ها و ساختمان‌های بزرگ.

• قیمت متناسب با ظرفیت و نوع کمپرسور؛ انتخاب هوشمندانه هزینه کل مالکیت را کاهش می‌دهد.

 مهندسین فنی

• راندمان حرارتی بالا، به ویژه در مناطق گرم و با بار حرارتی زیاد.

• سازگاری با مبردهای مدرن مانند R134a و R407C برای کاهش اثرات زیست‌محیطی.

• کنترل هوشمند مصرف انرژی با PLC که امکان مانیتورینگ و بهینه‌سازی عملکرد سیستم را فراهم می‌کند.

 پیمانکاران

• نصب آسان در موتورخانه یا اتاق فنی بدون نیاز به تغییرات گسترده.

• اتصال ساده به برج خنک‌کن و یکپارچگی سریع با سیستم موجود.

• طراحی سفارشی متناسب با ظرفیت و شرایط پروژه، مانند محدودیت فضا یا نیاز به عملکرد بی‌صدا.

در بسیاری از پروژه‌های صنعتی و تجاری، چیلر آب‌خنک با هواساز صنعتی ترکیب می‌شود تا هوای مطبوع و خنک با راندمان بالا و کنترل دقیق دما و رطوبت فراهم شود. هواساز صنعتی، هوای خنک‌شده توسط چیلر را در فضا توزیع می‌کند و امکان ایجاد محیطی با شرایط دقیق برای تولید، نگهداری مواد و آسایش کارکنان را می‌دهد.

جدول مقایسه دیدگاه کاربران درباره چیلر تراکمی آب خنک

 در پروژه‌هایی که محدودیت فضا و نیاز به کنترل دقیق انرژی وجود دارد، چیلر هواخنک اسکرو اینورتر می‌تواند جایگزین مناسبی برای چیلر آب‌خنک باشد، زیرا بدون نیاز به برج خنک‌کن، خنک‌کاری مؤثر و مصرف انرژی بهینه را ارائه می‌دهد.

محاسبه ظرفیت سرمایشی چیلر

ظرفیت سرمایشی یک چیلر تراکمی آب خنک براساس گرمایی که باید از سیال فرآیندی جذب شود محاسبه می‌شود. فرمول اصلی:

فرمول ظرفیت سرمایشی:

Q = m × Cp × ΔT

• Q: ظرفیت سرمایشی (kW یا kcal/h)

• m: دبی جرمی سیال فرآیندی (kg/s)

• Cp: ظرفیت حرارتی ویژه سیال (kJ/kg·K)

• ΔT: اختلاف دمای ورودی و خروجی سیال (°C)

مثال عملی:
یک کارخانه پلاستیک نیاز دارد تا دمای آب قالب‌ها از ۳۰°C به ۲۰°C کاهش یابد. دبی آب ۲۵۰ kg/s و Cp = 4.18 kJ/kg·K است.

Q = 250 × 4.18 × (30 - 20) Q = 250 × 4.18 × 10 Q = 10,450 kW

ظرفیت سرمایشی مورد نیاز: 10.45 MW

بیشتر بخوانید: نقش اواپراتور پوسته و لوله در بهبود عملکرد چیلرها

محاسبه دبی آب برج خنک کن

برای انتخاب برج خنک کن، نیاز داریم دبی آب کندانسور را محاسبه کنیم:

فرمول دبی آب برج خنک‌کن:

ṁ_water = Q / (Cp × ΔT_water)

• ṁ_water: دبی آب برج (kg/s)

• ΔT_water: اختلاف دمای آب برج (°C)

مثال:
اگر ΔT_water = 10°C باشد:

ṁ_water = 10,450 / (4.18 × 10) ṁ_water = 10,450 / 41.8 ṁ_water ≈ 250 kg/s

انتخاب کمپرسور

انواع کمپرسور در چیلرهای آب‌خنک:

• اسکرو (Screw): برای ظرفیت متوسط تا بزرگ

• اسکرو دوقلو (Twin Screw): راندمان بالاتر، نویز کمتر

• سانتریفیوژ (Centrifugal): ظرفیت بسیار بالا، مناسب برای نیروگاه‌ها و صنایع بزرگ

بیشتر بخوانید: چیلر: نقش، انواع و کاربردهای آن در سیستم‌های تهویه مطبوع و فرآیندی

جدول انتخاب کمپرسور

برای هواسازهای هایژنیک (بیمارستانی) به دلیل نیاز به کنترل دقیق دما و رطوبت، کارکرد پیوسته و اطمینان‌پذیری بالا، معمولاً از چیلرهای مجهز به کمپرسور اسکرو (ترجیحاً با اینورتر) استفاده می‌شود.
در پروژه‌های بیمارستانی بزرگ با ظرفیت‌های بسیار بالا، چیلرهای سانتریفیوژ با سیستم کنترل پیشرفته نیز گزینه‌ای مناسب برای تأمین بار سرمایشی پایدار و کم‌مصرف هستند.

محاسبه COP چیلر (بازده انرژی)

ضریب عملکرد یا COP یکی از شاخص‌های مهم بهره‌وری است:

فرمول

COP: COP = Q_cooling / W_input

• Q_cooling: ظرفیت سرمایشی (kW)

• W_input: توان مصرفی کمپرسور (kW)

مثال عملی:
اگر Q_cooling = 500 kW و کمپرسور 125 kW مصرف کند:

COP = 500 / 125 COP = 4

این عدد نشان می‌دهد که برای هر ۱ کیلووات برق مصرفی، ۴ کیلووات سرمایش تولید می‌شود.

محاسبه فشار و دمای کندانسور

دمای کندانسور آب‌خنک معمولاً ۵°C بالاتر از دمای آب برج است. فشار کندانسور با استفاده از جدول فشار-دما مبرد تعیین می‌شود.

دمای کندانسور:

T_cond = T_cooling_water + ΔT_approach

• T_cond: دمای کندانسور (°C)

• T_cooling_water: دمای آب ورودی برج (°C)

• ΔT_approach: اختلاف دما بین مبرد و آب (معمولاً 5-7°C)

مثال:
اگر

T_cooling_water = 30°C و ΔT_approach = 5°C:

T_cond = 30 + 5 T_cond = 35°C

تحلیل دیتاشیت کمپرسور و کندانسور

برای انتخاب دقیق چیلر تراکمی هواخنک اسکرال، بررسی دیتاشیت کمپرسور و کندانسور از کارخانه تولیدکننده اهمیت بالایی دارد. تحلیل این اطلاعات به مهندسین و طراحان کمک می‌کند تا تجهیزات مطابق نیاز پروژه و شرایط محیطی انتخاب شوند. موارد کلیدی که در دیتاشیت باید بررسی شوند عبارتند از:

ظرفیت سرمایشی و گرمایی واقعی

• مشخص می‌کند که چیلر در شرایط عملیاتی چگونه عمل می‌کند و آیا پاسخگوی نیاز بار حرارتی و سرمایشی است یا خیر.

• برای چیلر هواخنک اسکرال، ظرفیت واقعی در دماهای محیط مختلف اهمیت ویژه دارد، زیرا عملکرد سیستم به دمای هوای اطراف حساس است.

محدوده دما و فشار عملیاتی

• تعیین می‌کند کمپرسور و کندانسور تا چه حد می‌توانند دما و فشار را تحمل کنند.

• این پارامترها برای انتخاب کمپرسور اسکرال مناسب و جلوگیری از کارکرد خارج از محدوده مجاز ضروری هستند.

مصرف انرژی و COP (ضریب عملکرد)

• COP بالا نشان‌دهنده راندمان انرژی بهتر است.

• در چیلرهای هواخنک اسکرال، مصرف انرژی با تغییر سرعت کمپرسور (در مدل اینورتر) قابل بهینه‌سازی است، بنابراین بررسی دقیق COP در شرایط بار جزئی و کامل حیاتی است.

نوع مبرد سازگار با محیط و مقررات

• مبرد باید با استانداردهای زیست‌محیطی و قوانین منطقه‌ای مطابقت داشته باشد (مانند R410A، R134a یا R32).

• انتخاب مبرد مناسب تأثیر مستقیم بر راندمان و عمر مفید کمپرسور اسکرال دارد.

نکته: تحلیل دیتاشیت باعث می‌شود انتخاب چیلر تراکمی هواخنک اسکرال بهینه، مطمئن و اقتصادی باشد و از مشکلات احتمالی در عملکرد و نگهداری جلوگیری کند.

جدول نمونه دیتاشیت کمپرسور

خطایابی و مثال‌های عملی در چیلر تراکمی آب خنک

چند خطای رایج در طراحی و محاسبات چیلر:

راهکار: بازبینی دقیق محاسبات بار، کنترل فرمول‌ها و دیتاشیت سازنده، شبیه‌سازی سیکل تبرید و پایش دما و فشار واقعی در شرایط بهره‌برداری.

نکته تکمیلی:
در چیلر تراکمی هواخنک اسکرو به‌دلیل وابستگی مستقیم عملکرد به دمای هوای محیط، انتخاب صحیح کندانسور، سطح تبادل حرارت و کنترل فشار هد اهمیت بیشتری دارد؛ در غیر این صورت افت ظرفیت و افزایش مصرف برق در فصول گرم اجتناب‌ناپذیر خواهد بود.

مراحل نصب چیلر تراکمی آب خنک

نصب صحیح چیلر تراکمی آب‌خنک برای عملکرد بهینه و عمر طولانی تجهیزات حیاتی است. مراحل اصلی شامل:

1. انتخاب مکان نصب:

• نصب در موتورخانه یا اتاق فنی با تهویه مناسب

• فاصله کافی از دیوارها برای سرویس و دسترسی به تجهیزات

• سطح صاف و مقاوم برای تحمل وزن چیلر و لرزش‌ها

1. اتصال به برج خنک‌کن:

• خطوط رفت و برگشت آب برج به کندانسور

• نصب شیرهای کنترلی و فلومتر برای کنترل دبی آب

1. اتصال سیستم کنترل:

• PLC یا SCADA برای مانیتورینگ دما، فشار و جریان

• اتصال سنسورها و فرمان‌دهی کمپرسور و پمپ‌

1. تست اولیه و راه‌اندازی:

   • پر کردن مبرد و آب، بررسی نشت‌ها

   • تنظیم فشار و دمای کاری مطابق دیتاشیت

   • بررسی عملکرد کمپرسور، پمپ و کنترل‌ها

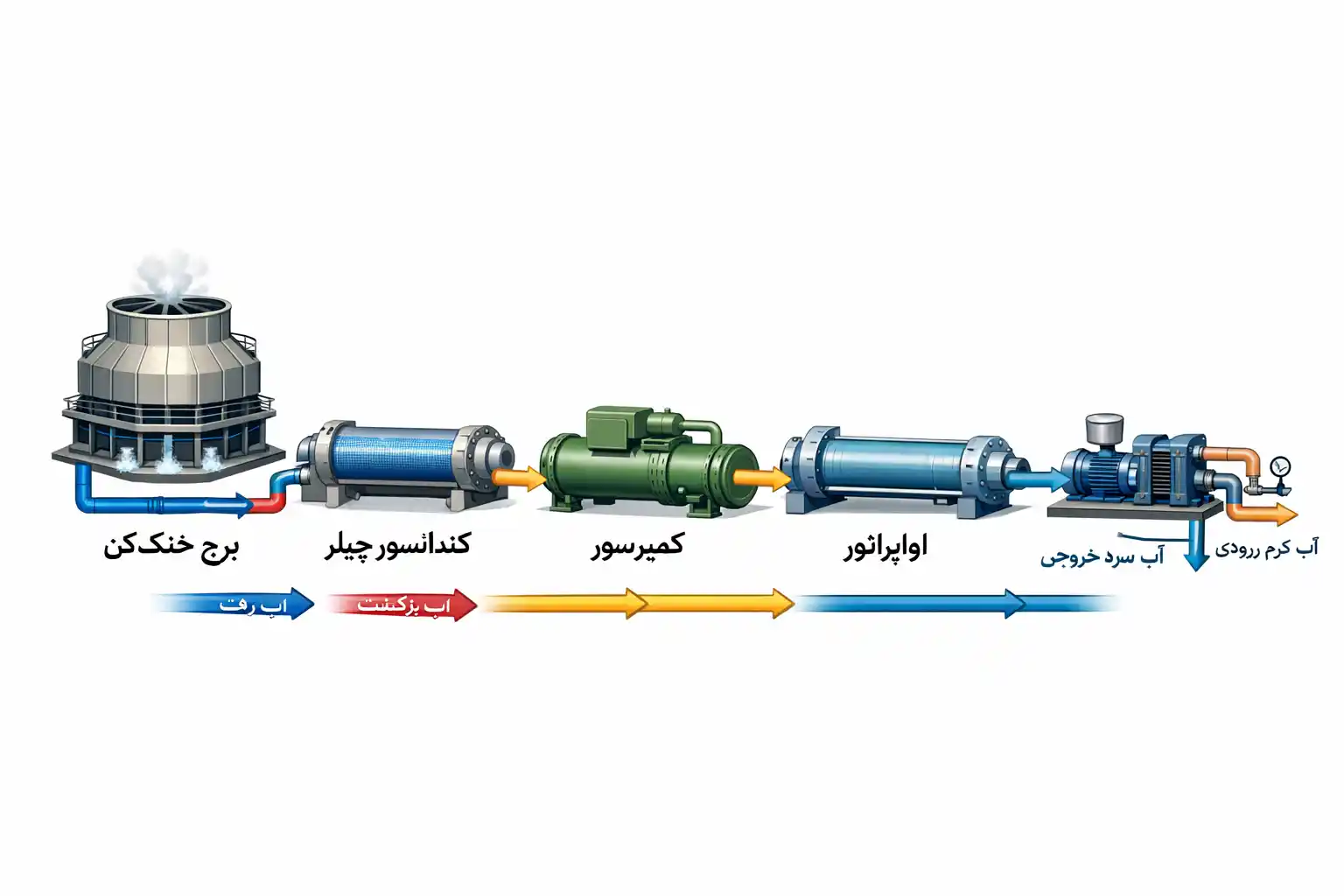

نمودار جریان نصب چیلر تراکمی آب خنک

  بهره برداری چیلر تراکمی آب خنک

برای اطمینان از عملکرد پایدار، راندمان بالا و کاهش مصرف انرژی، بهره‌برداری صحیح از چیلر ضروری است:

• کنترل دما و فشار: استفاده از PLC یا کنترلر هوشمند برای تنظیم خودکار دمای فرآیند و فشار کندانسور

• مانیتورینگ مصرف انرژی: پایش توان مصرفی کمپرسور و مقدار COP به‌منظور شناسایی افت راندمان

• مدیریت چرخه کاری: جلوگیری از خاموش و روشن شدن مکرر کمپرسور و پمپ‌ها (Short Cycling)

• کنترل کیفیت آب برج خنک‌کن: جلوگیری از ایجاد رسوب، خوردگی و گرفتگی در کندانسور

نکته تکمیلی:
در مقایسه، در مینی چیلرهای هواخنک مسکونی MC-R تمرکز بهره‌برداری بیشتر بر تنظیم دمای دقیق، صدای کم، و کارکرد بهینه در بارهای جزئی است و به دلیل حذف برج خنک‌کن، چالش‌های مربوط به کیفیت آب وجود ندارد، اما شرایط دمای هوای محیط نقش تعیین‌کننده‌تری در عملکرد دستگاه دارد.

برنامه نگهداری دوره ای چیلر

نگهداری منظم چیلر باعث افزایش طول عمر تجهیزات و کاهش هزینه‌های عملیاتی می‌شود.

خطایابی و مشکلات رایج در چیلر تراکمی آب خنک

برخی از خطاهای متداول و روش رفع آن‌ها:

تجربه واقعی در پروژه ها

کارخانه پلاستیک در تهران:

• مسئله: قالب‌های تزریق پلاستیک بیش از حد گرم می‌شدند و کیفیت محصول کاهش یافته بود.

• راهکار: نصب یک چیلر تراکمی آب‌خنک 500 kW با کمپرسور اسکرو و کنترل PLC، اتصال به برج خنک‌کن ۲۵۰ kg/s

• نتیجه: دمای قالب‌ها با ±1°C کنترل شد، راندمان تولید افزایش یافت و مصرف انرژی نسبت به سیستم قدیمی ۳۰٪ کاهش یافت.

نکات تخصصی برای بهره‌برداری صنعتی

• استفاده از مبردهای سازگار با محیط زیست (R134a، R407C)

• بررسی دوره‌ای کیفیت آب برج خنک‌کن جهت جلوگیری از رسوب و خوردگی

• تنظیم ΔT اواپراتور و کندانسور مطابق دیتاشیت کمپرسور

• ثبت دوره‌ای عملکرد سیستم برای تحلیل طولانی مدت و بهینه‌سازی انرژی

تحلیل اقتصادی و هزینه‌های چیلر تراکمی آب‌خنک

در انتخاب چیلر تراکمی آب‌خنک، هزینه‌های زیر باید بررسی شوند:

فرمول محاسبه هزینه عملیاتی سالانه

فرمول

OPEX: OPEX = (P_electric × H_year × C_electric) + (V_water × C_water) + C_maintenance

• P_electric: توان مصرفی کمپرسور (kW)

• H_year: ساعات کارکرد سالانه

• C_electric: هزینه برق به ازای هر کیلووات ساعت

• V_water: حجم مصرفی آب برج خنک‌کن

• C_water: هزینه هر مترمکعب آب

• C_maintenance: هزینه نگهداری و تعمیرات سالانه

مثال:
چیلر 500 kW با COP = 4، کارکرد 4000 ساعت در سال، قیمت برق 0.1 USD/kWh، آب مصرفی 5000 m³ و هزینه نگهداری 2000 USD:

P_electric = 500 / 4 = 125 kW OPEX = (125 × 4000 × 0.1) + (5000 × 0.5) + 2000 OPEX = 50,000 + 2,500 + 2,000 OPEX = 54,500 USD

بیشتر بخوانید: چیلر آب خنک – راهنمای جامع، خرید و قیمت چیلر تراکمی آب خنک

تحلیل مصرف انرژی و بازدهی چیلر تراکمی آب‌خنک

چیلر تراکمی آب‌خنک به دلیل استفاده از آب در کندانسور، راندمان بالاتری نسبت به چیلر هواخنک دارد. برای بررسی راندمان انرژی می‌توان از COP و EER استفاده کرد:

فرمول

EER (Energy Efficiency Ratio): EER = Q_cooling (kW) / P_electric (kW)

مثال:

Q_cooling = 500 kW، P_electric = 125 kW

EER = 500 / 125 EER = 4

برای هر ۱ کیلووات برق مصرفی، ۴ کیلووات سرمایش تولید می‌شود که نشان دهنده راندمان بالا و صرفه‌جویی انرژی است.

 تحلیل ROI و بازگشت سرمایه چیلر تراکمی آب خنک

با استفاده از هزینه‌های سرمایه‌ای و عملیاتی می‌توان زمان بازگشت سرمایه (ROI) را محاسبه کرد:

فرمول

ROI: ROI = CAPEX / (OPEX_old - OPEX_new)

• CAPEX: هزینه اولیه چیلر جدید

• OPEX_old: هزینه سالانه سیستم قدیمی

• OPEX_new: هزینه سالانه چیلر آب‌خنک

مثال:

CAPEX = 100,000 USD
OPEX_old = 80,000 USD
OPEX_new = 54,500 USD

ROI = 100,000 / (80,000 - 54,500) ROI = 100,000 / 25,500 ROI ≈ 3.92 سال

این عدد نشان می‌دهد چیلر جدید در کمتر از ۴ سال هزینه خود را جبران می‌کند و پس از آن صرفه‌جویی انرژی ادامه می‌یابد.

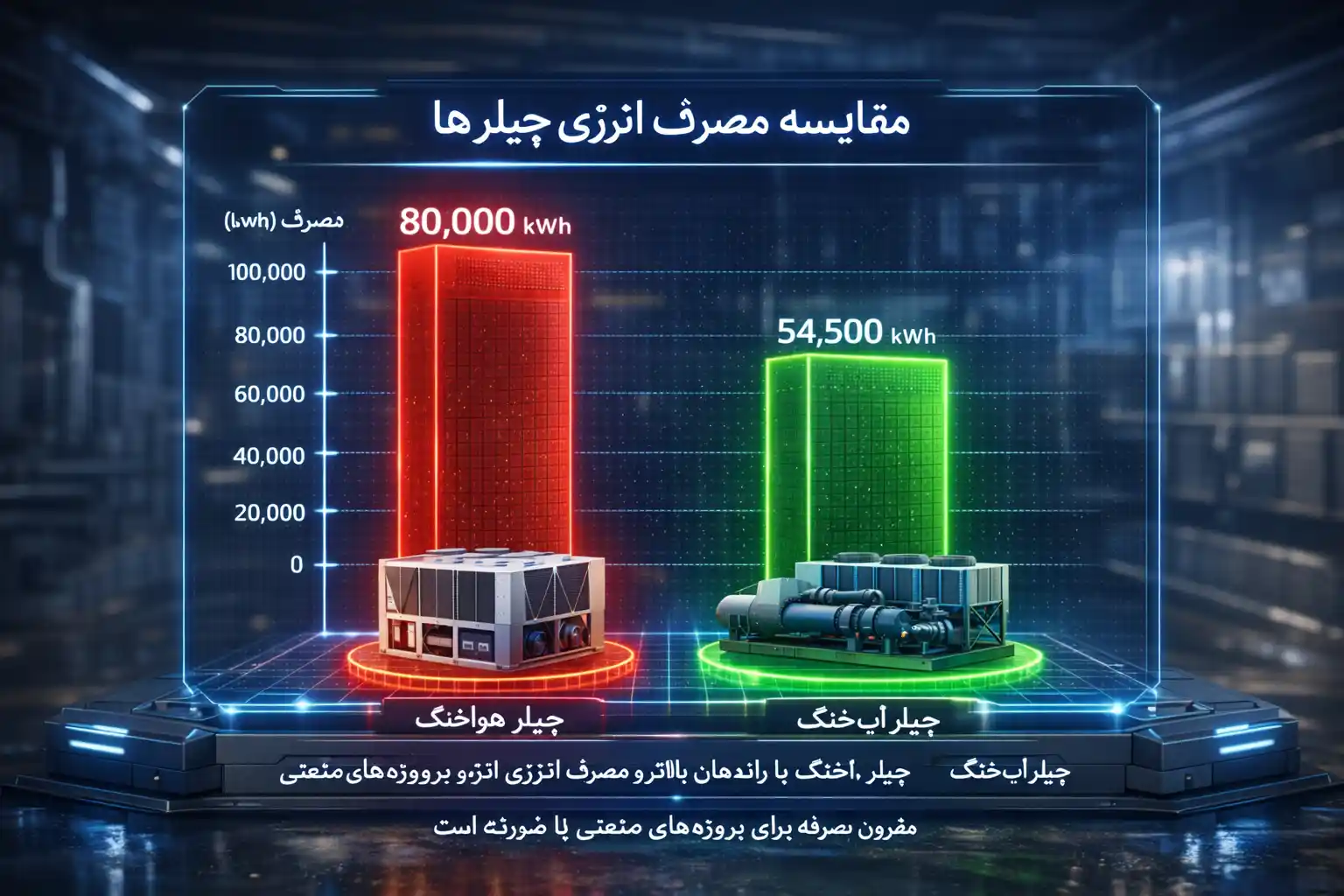

 نمودار مصرف انرژی و مقایسه با چیلر هواخنک

این نمودار نشان می‌دهد که چیلر آب‌خنک به دلیل راندمان بالاتر، مصرف انرژی پایین‌تری دارد و در پروژه‌های صنعتی با ظرفیت بالا بسیار مقرون به صرفه است.

 تحلیل دیتاشیت تجهیزات و راندمان عملیاتی

برای انتخاب بهینه چیلر، تحلیل دیتاشیت کمپرسور و کندانسور ضروری است:

نتیجه: انتخاب چیلر آب‌خنک باعث کاهش مصرف برق، افزایش عمر تجهیزات و کاهش هزینه‌های عملیاتی می‌شود.

سوالات متداول چیلر تراکمی آب خنک FAQ
