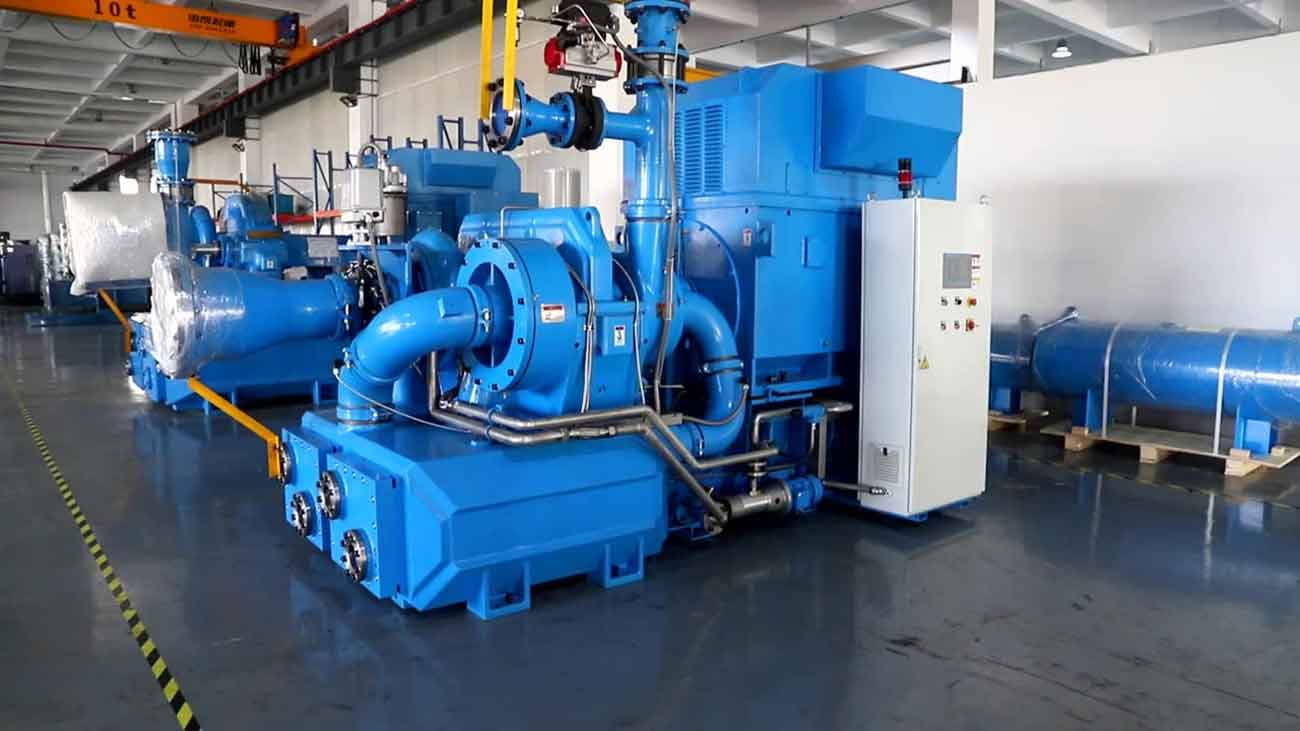

عیب یابی تخصصی کمپرسور چیلر: رایج ترین خرابی ها، دلایل فنی و راهکارهای مهندسی تعمیر

کمپرسور قلب تپنده چیلر است. اگر این قلب دچار اختلال شود، کل سیستم سرمایش صنعتی، تهویه مطبوع یا فرآیند خنک‌کاری از کار می‌افتد. در پروژه‌های صنعتی، خرابی کمپرسور چیلر فقط یک ایراد فنی نیست؛ یک بحران عملیاتی است که می‌تواند منجر به توقف خط تولید، افزایش مصرف انرژی، آسیب به تجهیزات جانبی و هزینه‌های سنگین تعمیراتی شود.

در سال‌های اخیر، بسیاری از مشکلات مربوط به سیستم‌های چیلر نه به دلیل ضعف طراحی اولیه، بلکه به علت نبود یک رویکرد اصولی در عیب‌یابی کمپرسور چیلر رخ داده است. تشخیص اشتباه، تعمیر غیرمهندسی، یا بی‌توجهی به علائم اولیه خرابی، معمولاً هزینه نهایی را چند برابر می‌کند.

این مقاله با تمرکز بر عیب‌یابی تخصصی کمپرسور چیلر نوشته شده است؛ نه یک راهنمای عمومی، بلکه یک مرجع فنی برای مهندسان تأسیسات، مدیران فنی و تکنسین‌های ارشد. در این راهنما، به جای توضیحات سطحی، به سراغ تحلیل ساختاری خرابی‌ها، دسته‌بندی علمی مشکلات و ایجاد چارچوب تشخیص مهندسی می‌رویم.

چک لیست سریع عیب یابی کمپرسور چیلر

در بسیاری از مواقع، یک بررسی سیستماتیک اولیه می‌تواند از باز کردن غیرضروری کمپرسور جلوگیری کند. جدول زیر یک نمای کلی از رایج‌ترین نشانه‌های خرابی کمپرسور چیلر و اقدامات پیشنهادی ارائه می‌دهد:

این جدول نقطه شروع یک آنالیز عملکرد کمپرسور چیلر تراکمی هوا خنک است و می‌تواند اپراتورها و تیم فنی را در شناسایی سریع مشکلات و تصمیم گیری برای اقدامات اصلاحی هدایت کند.

چرا عیب یابی تخصصی کمپرسور چیلر اهمیت حیاتی دارد؟

بسیاری از سیستم‌های چیلر صنعتی در ظاهر عملکرد عادی دارند، اما در واقعیت در شرایط بهینه کار نمی‌کنند. افت راندمان حتی به میزان ۱۰ تا ۱۵ درصد ممکن است به چشم نیاید، اما در یک مجموعه صنعتی بزرگ، همین میزان به معنای افزایش قابل توجه هزینه انرژی در طول سال است.

مشکل اصلی این است که بخش زیادی از خرابی‌های کمپرسور تدریجی و نه ناگهانی رخ می‌دهد. برخی از علائم اولیه شامل:

• افزایش تدریجی نسبت تراکم

• کاهش آرام راندمان حجمی

• افت کیفیت روغن

• افزایش جزئی آمپر مصرفی

تشخیص این علائم در مراحل اولیه باعث می‌شود تعمیر کمپرسور چیلر محدود به تنظیمات ساده، تعویض قطعات کوچک یا اصلاح شرایط کاری باشد. اما نادیده گرفتن آن‌ها می‌تواند منجر به سوختن سیم‌پیچ، قفل مکانیکی یا شکست کامل کمپرسور شود.

به همین دلیل، عیب‌یابی حرفه‌ای به معنای تشخیص ریشه مشکل و نه صرفاً درمان علامت ظاهری است و در سیستم‌هایی مانند پکیج چیلر آب خنک با برج خنک کن مدار باز، نقش حیاتی در حفظ راندمان، کاهش هزینه انرژی و افزایش طول عمر تجهیزات دارد.

نقش تحلیل مهندسی در تشخیص خرابی کمپرسور چیلر

انواع کمپرسور چیلر و تفاوت در رویکرد عیب‌یابی

علائم هشدار اولیه در خرابی کمپرسور چیلر

قبل از ورود به دسته‌بندی علمی خرابی‌ها، باید بدانیم که چه علائمی زنگ خطر محسوب می‌شوند:

• تغییر غیرعادی در صدای عملکرد

• افزایش زمان رسیدن به دمای تنظیمی

• نوسان فشار ساکشن

• افزایش استهلاک کنتاکتورها

• تغییر رنگ یا بوی روغن

• افزایش دفعات استارت و استاپ

بی‌توجهی به این علائم در سیستم‌های صنعتی مانند پکیج چیلر آب خنک با برج خنک کن مدار بسته معمولاً آغاز یک چرخه خرابی پرهزینه است. پایش منظم و واکنش سریع به این نشانه‌ها می‌تواند طول عمر تجهیزات، پایداری عملکرد و صرفه‌جویی انرژی را به طور قابل توجهی افزایش دهد.

اشتباهات رایج در تعمیر کمپرسور چیلر

گاهی خود فرآیند تعمیر باعث تشدید مشکل می‌شود. برخی از اشتباهات متداول:

• شارژ بیش از حد مبرد

• استفاده از روغن نامناسب

• عدم وکیوم اصولی پس از باز کردن سیستم

• نادیده گرفتن نسبت تراکم

• تعویض کمپرسور بدون بررسی علت ریشه‌ای

اگر علت اصلی خرابی شناسایی نشود، حتی نصب یک کمپرسور جدید در چیلر تراکمی آب خنک اسکرو ممکن است در مدت کوتاهی با مشکلات مشابه مواجه شود. تحلیل دقیق عملکرد سیستم و عیب‌یابی مهندسی، تنها راه پیشگیری از تکرار خرابی و افزایش عمر مفید تجهیزات است.

دسته بندی انواع خرابی کمپرسور چیلر

 محاسبه توان کمپرسور

توان واقعی کمپرسور بر اساس جرم مبرد و تغییر آنتالپی ورودی و خروجی محاسبه می‌شود. این فرمول برای تشخیص مشکلات ناشی از افزایش یا کاهش بار مفید است.

 توان کمپرسور (Power)

P = (m × (h2 - h1)) / η

• P: توان کمپرسور (کیلووات)

• m: دبی جرمی مبرد (kg/s)

• h2: آنتالپی خروجی کمپرسور (kJ/kg)

• h1: آنتالپی ورودی کمپرسور (kJ/kg)

• η: راندمان مکانیکی کمپرسور

مثال عددی:

• m = 0.5 kg/s

• h1 = 200 kJ/kg

• h2 = 300 kJ/kg

• η = 0.85

P = (0.5 × (300 - 200)) / 0.85 = 58.8 kW

بیشتر بخوانید: چالش های تمیزکاری اواپراتور پوسته و لوله چیلر: علل گرفتگی، رسوب و کاهش کارایی سیستم تبرید

راندمان ایزوترمال کمپرسور

راندمان ایزوترمال یا η_iso بیانگر اختلاف عملکرد واقعی کمپرسور با حالت ایده‌آل است. افزایش دما و آمپر غیرعادی اغلب نشانه کاهش این راندمان است.

راندمان ایزوترمال (Isothermal Efficiency)

η_iso = (P_ideal / P_actual) × 100%

• P_ideal: توان ایده‌آل (کلاسیک ترمودینامیک)

• P_actual: توان واقعی اندازه‌گیری شده

این شاخص در چیلر آب خنک برای تحلیل افت راندمان حجمی، شناسایی نقاط اتلاف انرژی و بهینه‌سازی مصرف برق کاربرد دارد.

COP چیلر

ضریب عملکرد یا COP (Coefficient of Performance) شاخص اصلی برای بررسی راندمان کل سیستم است. خرابی کمپرسور معمولاً COP را کاهش می‌دهد.

ضریب عملکرد چیلر (COP)

COP = Q_c / P

• Q_c: ظرفیت سرمایشی واقعی (kW)

• P: توان کمپرسور (kW)

مثال عددی:

• Q_c = 150 kW

• P = 58.8 kW

COP = 150 / 58.8 ≈ 2.55

یک COP کمتر از مقدار طراحی در مینی چیلر کم‌صدا MC-LN می‌تواند نشان‌دهنده افت عملکرد ناشی از خرابی کمپرسور، رسوب یا جریان ناکافی مبرد باشد و نیازمند بررسی سریع و عیب‌یابی دقیق است.

بیشتر بخوانید: میزان نویز کمپرسور چیلر تراکمی صنعتی و روش‌های کاهش صدا در سیستم‌های سرمایشی

نسبت تراکم کمپرسور (Compression Ratio)

نسبت تراکم نشان می‌دهد کمپرسور چه مقدار فشار ایجاد می‌کند و چقدر به شرایط طراحی نزدیک است. افزایش بیش از حد آن معمولاً منجر به افزایش آمپر و دمای دیسشارژ می‌شود.

 نسبت تراکم (Compression Ratio)

CR = P_discharge / P_suction

• P_discharge: فشار دیسشارژ کمپرسور (bar)

• P_suction: فشار ساکشن کمپرسور (bar)

مثال عددی:

• P_discharge = 15 bar

• P_suction = 5 bar

CR = 15 / 5 = 3

نسبت تراکم ایده‌آل برای کمپرسور اسکرو معمولاً بین 2 تا 3.5 است. خارج شدن از این محدوده هشدار است.

جدول مقایسه عملکرد نرمال و شرایط خرابی

بیشتر بخوانید: تحلیل ترمودینامیکی و طراحی کندانسور هوایی در سیستم‌های تبرید و چیلر

سوالات متداول درباره عیب‌یابی و تعمیر کمپرسور چیلر FAQ
