تفاوت چیلرهای هواخنک اسکرال و اسکرو از دید مهندسی تأسیسات در چیست؟

رویکرد تحلیلی یک مهندس طراح برای انتخاب بهینه در پروژه‌های واقعی

وقتی در فاز طراحی تأسیسات مکانیکی به انتخاب چیلر می‌رسم، موضوع برای من صرفاً انتخاب یک تجهیز نیست. من دارم درباره‌ی رفتار یک سیستم در طول حداقل ۱۵ تا ۲۰ سال تصمیم می‌گیرم. تجربه به من نشان داده که اشتباه در این مرحله، نه در زمان تحویل پروژه بلکه در سال دوم و سوم بهره‌برداری خودش را نشان می‌دهد؛ جایی که کارفرما با قبض برق، خرابی‌های مکرر یا ناپایداری دما مواجه می‌شود.

برای همین، وقتی بین چیلر اسکرال و اسکرو انتخاب می‌کنم، این چند سوال همیشه در ذهنم هست:

• پروفایل واقعی بار پروژه چیست؟

• چند درصد زمان سیستم در بار جزئی کار می‌کند؟

• آیا سیستم کارکرد مداوم دارد یا متناوب؟

• استراتژی بهره‌برداری چیست؟ (شبانه‌روزی یا محدود)

اگر این سوال‌ها پاسخ داده نشوند، انتخاب هر نوع چیلری بیشتر شبیه حدس زدن است تا طراحی مهندسی.

تحلیل ساختار عملکرد کمپرسور اسکرال از نگاه طراحی سیستم

چیزی که در نگاه اول درباره اسکرال ساده به نظر می‌رسد، در واقع مهم‌ترین ویژگی آن است: ما با یک کمپرسور طرف نیستیم، بلکه با یک آرایه از کمپرسورها کار می‌کنیم.

در طراحی، این یعنی:

• سیستم ذاتاً ماژولار است

• ظرفیت به‌صورت پله‌ای تأمین می‌شود

• انعطاف‌پذیری بالا در پاسخ به تغییرات بار وجود دارد

اما از دید منِ طراح، این فقط مزیت نیست؛ یک شمشیر دو لبه است.

رفتار سیستم اسکرال در بار جزئی (Part Load Behavior)

در پروژه‌ای که بار دائماً تغییر می‌کند، اسکرال عملکرد قابل قبولی دارد. اما مشکل از جایی شروع می‌شود که بار بین دو پله ظرفیت قرار می‌گیرد.

در این حالت:

• کمپرسورها مدام وارد و خارج مدار می‌شوند

• سیکل‌های روشن/خاموش افزایش پیدا می‌کند

• نوسان دمای آب خروجی ایجاد می‌شود

این دقیقاً همان جایی است که خیلی از پروژه‌ها بدون اینکه متوجه شوند، دچار اتلاف انرژی می‌شوند.برای ساختمان‌های اداری، تجاری و پروژه‌هایی که بار سرمایشی متغیری دارند، چیلر تراکمی هواخنک اسکرال یکی از گزینه‌های پرکاربرد محسوب می‌شود. در محصولات اکسرلند این سری با طراحی مهندسی، راندمان بالا و نگهداری آسان برای شرایط اقلیمی مختلف عرضه می‌شود.

تحلیل استهلاک در کمپرسورهای اسکرال

هر بار استارت کمپرسور یعنی:

• شوک الکتریکی

• تنش مکانیکی

• افزایش دمای لحظه‌ای

اگر تعداد این استارت‌ها بالا برود، عمر مفید کمپرسور به‌طور محسوسی کاهش پیدا می‌کند.

 تعداد استارت سالانه کمپرسور
N = Operating Hours / Cycle Duration

در پروژه‌هایی که:

• بار ناپایدار است

• یا طراحی کنترلی ضعیف است

این عدد می‌تواند به‌شدت افزایش پیدا کند، و این یعنی هزینه تعمیرات در آینده.

تحلیل عملکرد کمپرسور اسکرو از دید بهره‌برداری بلندمدت

برخلاف اسکرال، وقتی با اسکرو کار می‌کنم، ذهنم بیشتر درگیر «پایداری» می‌شود تا «انعطاف».

اسکرو برای شرایطی طراحی شده که:

• سیستم باید کار کند، نه اینکه مدام خاموش و روشن شود

• بار قابل پیش‌بینی است

• ساعات کارکرد بالا است

کنترل ظرفیت پیوسته و اثر آن بر عملکرد سیستم

یکی از مهم‌ترین مزیت‌های اسکرو، امکان کنترل ظرفیت به‌صورت پیوسته است. این یعنی:

• کمپرسور خاموش نمی‌شود

• ظرفیت دقیقاً مطابق بار تنظیم می‌شود

• نوسانات دما به حداقل می‌رسد

از دید من، این ویژگی در پروژه‌هایی مثل بیمارستان یا دیتاسنتر، یک الزام است نه مزیت.

رفتار اسکرو در بارهای پایین: یک نکته مهم که معمولاً نادیده گرفته می شود

یک تصور اشتباه که زیاد دیده‌ام این است که اسکرو همیشه راندمان بالاتری دارد. این درست نیست.

در بارهای پایین:

• اگر اسکرو فاقد اینورتر (VFD) باشد

• راندمان به‌شدت افت می‌کند

در این شرایط، حتی ممکن است عملکرد آن از اسکرال هم ضعیف‌تر شود.

پس در طراحی، اگر اسکرو انتخاب کنم، تقریباً همیشه به این فکر می‌کنم که:
 آیا باید VFD هم در نظر بگیرم یا نه؟

اگر قصد انتخاب تجهیزات مناسب برای بازیابی انرژی و افزایش راندمان سیستم‌های تهویه یا صنعتی را دارید، اطلاع از قیمت مبدل حرارتی دوار و بررسی مشخصات فنی آن، نقش مهمی در تصمیم‌گیری خواهد داشت. کارشناسان اکسرلند آماده‌اند تا ضمن ارائه مشاوره تخصصی، اطلاعات کامل درباره قیمت روز، ظرفیت‌های مختلف و انتخاب بهترین مبدل حرارتی دوار متناسب با نیاز پروژه شما را در اختیارتان قرار دهند.

مقایسه رفتاری دو سیستم در شرایط واقعی پروژه

در عمل، چیزی که تصمیم را برای من مشخص می‌کند، رفتار سیستم در طول زمان است، نه مشخصات کاتالوگ.

تحلیل راندمان واقعی به‌جای راندمان نامی

ضریب عملکرد
COP = Q / W

اما واقعیت این است که:

• COP در شرایط آزمایشگاهی اندازه‌گیری می‌شود

• پروژه واقعی همیشه در شرایط متغیر کار می‌کند

برای همین من بیشتر به این پارامتر توجه می‌کنم:

نام فرمول: راندمان فصلی
SCOP = Total Cooling Output / Total Energy Input

تحلیل مصرف انرژی از دید مهندسی

مصرف انرژی
Energy = Power × Time

نکته‌ای که خیلی‌ها نادیده می‌گیرند:

• Power تابع Load است

• Load در طول روز تغییر می‌کند

پس اگر این تغییرات مدل نشود، تحلیل مصرف انرژی عملاً بی‌ارزش است.برای واحدهای مسکونی، ویلاها و ساختمان‌های کوچک، مینی چیلر هوا خنک مسکونی MC-R اکسرلند با ابعاد مناسب، صدای کم و راندمان مطلوب، راهکاری ایده‌آل برای تأمین سرمایش مستقل به شمار می‌رود.

استراتژی تصمیم‌گیری که در پروژه‌ها استفاده می‌کنم

اگر بخواهم خیلی شفاف بگویم، انتخاب من معمولاً بر اساس این منطق است:

پروژه با بار متغیر و ساعات کار محدود

مثل:

• ساختمان اداری

• مجتمع تجاری

انتخاب من:
 اسکرال

چرا؟

• انعطاف بالا

• هزینه اولیه کمتر

• تطبیق بهتر با تغییرات بار

پروژه با بار ثابت و کارکرد مداوم

مثل:

• بیمارستان

• کارخانه

• دیتاسنتر

انتخاب من:
 اسکرو

چرا؟

• پایداری بالا

• استهلاک کمتر

• عملکرد قابل پیش‌بینی

پروژه‌های حرفه‌ای و بزرگ

در پروژه‌های سطح بالا، معمولاً به یک راه‌حل ترکیبی می‌رسم:

• بار پایه → اسکرو

• بار پیک → اسکرال

این طراحی باعث می‌شود:

• راندمان بالا بماند

• ریسک خرابی کاهش پیدا کند

• انعطاف سیستم حفظ شود

اشتباهات رایجی که در پروژه‌ها دیده‌ام

اگر بخواهم صادق باشم، این‌ها چیزهایی است که بارها در پروژه‌ها دیده‌ام:

1. انتخاب چیلر فقط بر اساس قیمت اولیه

2. نادیده گرفتن بار جزئی

3. عدم تحلیل ساعات کارکرد واقعی

4. استفاده از اسکرو بدون VFD در بار متغیر

5. استفاده از اسکرال در پروژه‌های 24 ساعته

هرکدام از این‌ها می‌تواند هزینه‌های سنگینی در آینده ایجاد کند.اگر به دنبال یک مجموعه کامل سرمایشی با تجهیزات جانبی هماهنگ هستید، پکیج چیلر آب خنک - برج خنک کن مدار باز اکسرلند تمامی اجزای موردنیاز را به‌صورت یکپارچه ارائه می‌دهد و فرآیند طراحی و اجرای پروژه را ساده‌تر می‌کند.

چرا انتخاب چیلر فقط «اسکرال یا اسکرو» نیست؟

در طراحی واقعی سیستم‌های سرمایشی، اشتباه رایج این است که انتخاب چیلر به یک مقایسه ساده بین دو کمپرسور تقلیل داده می‌شود. در حالی که از دید مهندسی تأسیسات، چیلر تنها یک جزء از یک سیستم دینامیک انرژی است و عملکرد آن به شدت به شرایط بهره‌برداری وابسته است.

اگر بخواهیم دقیق‌تر نگاه کنیم، مسئله اصلی در انتخاب چیلر، «رفتار سیستم در زمان» است، نه صرفاً ظرفیت لحظه‌ای آن. به عبارت دیگر، باید بررسی شود که سیستم در طول 24 ساعت، 30 روز و 365 روز چگونه رفتار می‌کند.

در این تحلیل، سه پارامتر کلیدی نقش تعیین‌کننده دارند:

• توزیع بار سرمایشی (Load Distribution)
• نسبت بار جزئی (Part Load Ratio)
• تعداد سیکل‌های روشن و خاموش (Cycling Frequency)

نسبت بار جزئی
PLR = Q_actual / Q_design

N_cycle = Operating Time / Average Cycle Time

وقتی این سه پارامتر وارد تحلیل می‌شوند، مشخص می‌شود که:

• چیلر اسکرال در سیستم‌های با نوسان بار بالا عملکرد بهتری دارد، اما درگیر افزایش سیکل‌های استارت می‌شود
• چیلر اسکرو در بارهای پایدار راندمان بالاتری دارد، اما در بارهای متغیر بدون کنترل مناسب دچار افت عملکرد می‌شود

نکته مهم اینجاست که در طراحی حرفه‌ای، هدف فقط انتخاب یک چیلر نیست، بلکه رسیدن به کمترین هزینه انرژی در کل چرخه عمر سیستم است. بنابراین تصمیم نهایی باید بر اساس تحلیل انرژی سالانه و نه شرایط لحظه‌ای گرفته شود.

مصرف انرژی سالانه
E_total = Σ (Load_i × Time_i / COP_i)

در نتیجه، اگر طراحی صرفاً بر اساس ظرفیت نامی یا قیمت اولیه انجام شود، احتمال خطای طراحی به‌شدت افزایش پیدا می‌کند. اما اگر تحلیل بار، رفتار سیستم و شرایط بهره‌برداری به‌درستی مدل سازی شود، انتخاب بین اسکرال و اسکرو به یک تصمیم کاملاً مهندسی و قابل دفاع تبدیل خواهد شد.

در پروژه‌های تهویه مطبوع صنعتی، تجاری و ساختمانی، چیلر تراکمی آب خنک یکی از کارآمدترین تجهیزات تولید آب سرد برای تأمین سرمایش پایدار و با راندمان بالا محسوب می‌شود. این سیستم‌ها با استفاده از برج خنک‌کننده و کندانسور آب‌خنک، عملکردی بهینه در انتقال حرارت داشته و در ظرفیت‌های مختلف برای ساختمان‌های بزرگ، مراکز تجاری، بیمارستان‌ها، هتل‌ها و واحدهای صنعتی مورد استفاده قرار می‌گیرند. مصرف انرژی بهینه، طول عمر بالا، قابلیت کارکرد مداوم و عملکرد پایدار در شرایط مختلف از مهم‌ترین مزایای چیلرهای آب خنک به شمار می‌رود. برای مشاهده مشخصات فنی، ظرفیت‌های مختلف و اطلاعات بیشتر می‌توانید به صفحه زیر مراجعه کنید:
www.exerland.com/category/water-colling-chiller

مرجع تحلیلی برای طراحی، انتخاب و تصمیم‌گیری مبتنی بر داده در پروژه‌های واقعی

 تعریف مسئله مهندسی: انتخاب چیلر به‌عنوان تصمیم چرخه عمر (LCC-Based Decision)

در طراحی حرفه‌ای تأسیسات، انتخاب بین چیلر اسکرال و اسکرو یک انتخاب تجهیز نیست، بلکه یک مسئله بهینه‌سازی چندمتغیره است که حداقل شامل این پارامترهاست:

• پروفایل بار ساعتی و فصلی (Load Profile)

• ساعات کارکرد سالانه (Operating Hours)

• نسبت بار جزئی به بار کامل (PLR Distribution)

• هزینه انرژی (Energy Tariff)

• استراتژی بهره‌برداری (Operation Strategy)

• قابلیت اطمینان (Reliability) و افزونگی (Redundancy)

بنابراین، هرگونه مقایسه‌ای که صرفاً بر اساس ظرفیت نامی یا COP کاتالوگی انجام شود، از نظر مهندسی ناقص است.

 مدل‌سازی بار سرمایشی: نقطه شروع هر تصمیم درست

پیش از انتخاب نوع کمپرسور، باید بار سرمایشی به‌صورت دینامیک مدل شود.

 بار برودتی محسوس
Q_sensible = m_air × Cp_air × (T_in - T_out)

 بار برودتی کل

Q_total = Q_sensible + Q_latent

در عمل، آنچه برای انتخاب چیلر اهمیت دارد:

• نمودار توزیع بار در طول سال (Bin Analysis)

• نه فقط پیک بار

نکته کلیدی مهندسی:

در اکثر پروژه‌ها:

• کمتر از 5٪ زمان در بار 100٪ کار می‌کنیم

• بیش از 60٪ زمان در بار زیر 60٪ هستیم

 این یعنی انتخاب کمپرسور باید بر اساس عملکرد در Part Load انجام شود.برای پروژه‌هایی که کنترل سطح نویز اهمیت زیادی دارد، مینی چیلر کم صدا MC-LN اکسرلند با طراحی ویژه، استفاده از تجهیزات کم‌صدا و بهینه‌سازی جریان هوا، انتخابی مناسب برای ساختمان‌های مسکونی، درمانی و فضاهای حساس به آلودگی صوتی محسوب می‌شود.

 تحلیل ترمودینامیکی چرخه تبرید در اسکرال و اسکرو

هر دو سیستم از چرخه تبرید تراکمی استفاده می‌کنند، اما تفاوت در نحوه فشرده‌سازی باعث تفاوت در راندمان می‌شود.

 ضریب عملکرد
COP = Q_evap / W_comp

 کار کمپرسور (تقریبی)

W = m × (h2 - h1)

در کمپرسور اسکرال:

• افت نشتی داخلی کمتر در ظرفیت‌های پایین

• راندمان خوب در Load متغیر

در کمپرسور اسکرو:

• افت اصطکاک کمتر در ظرفیت‌های بالا

• عملکرد پایدار در دبی جرمی بالا

 تحلیل رفتار در بار جزئی (Part Load Performance)

این بخش تعیین‌کننده‌ترین عامل در انتخاب است.

تعریف نسبت بار جزئی

 نسبت بار جزئی
PLR = Q_actual / Q_full

عملکرد چیلر اسکرال

• کنترل ظرفیت: Step Control (روشن/خاموش کمپرسورها)

• راندمان در PLR بین 30٪ تا 70٪: مناسب

• مشکل اصلی: Cycling Loss

 تلفات ناشی از استارت
Cycling Loss ∝ Number of Starts × Start Energy

 عملکرد چیلر اسکرو

• کنترل ظرفیت: پیوسته (Slide Valve یا VFD)

• راندمان در PLR بالا: عالی

• راندمان در PLR پایین:

  • بدون VFD: ضعیف

  • با VFD: بهینه

 تحلیل مصرف انرژی سالانه (Energy Modeling)

برای مقایسه واقعی، باید مصرف انرژی سالانه محاسبه شود:

 مصرف انرژی سالانه
E_annual = Σ (P_i × t_i)

که در آن:

• P_i توان مصرفی در هر سطح بار

• t_i مدت زمان کارکرد در آن بار

نکته مرجع:

چیلری که COP بالاتری دارد، الزاماً مصرف انرژی کمتری ندارد، مگر اینکه در پروفایل بار پروژه بهینه باشد.

در انتخاب تجهیزات صنعتی، توجه به کیفیت و راندمان حرارتی اهمیت بسیار بالایی دارد. مبدل‌های حرارتی به عنوان یکی از اصلی‌ترین اجزای سیستم‌های سرمایشی و گرمایشی در صنایع مختلف مورد استفاده قرار می‌گیرند و نقش مهمی در بهینه‌سازی مصرف انرژی دارند. در همین راستا، امکان خرید انواع مبدل حرارتی شامل مدل‌های صفحه‌ای، پوسته و لوله و سایر طراحی‌های صنعتی، به کاربران این امکان را می‌دهد تا متناسب با نیاز فرآیند خود بهترین گزینه را انتخاب کنند. استفاده از مبدل حرارتی مناسب نه‌تنها باعث افزایش بهره‌وری سیستم می‌شود، بلکه در کاهش هزینه‌های عملیاتی نیز تأثیر مستقیم دارد.

 تحلیل قابلیت اطمینان (Reliability Engineering)

چیلر اسکرال

• ساختار: چند کمپرسور مستقل

• مزیت: Redundancy بالا

• خرابی: موضعی، نه کل سیستم

 قابلیت اطمینان سیستم موازی
R_system = 1 - Π (1 - R_i)

 چیلر اسکرو

• ساختار: کمپرسور مرکزی

• مزیت: پایداری مکانیکی بالا

• ریسک: در صورت خرابی، کاهش شدید ظرفیت

 تحلیل اقتصادی مبتنی بر چرخه عمر (LCC)

 هزینه چرخه عمر
LCC = Initial Cost + Energy Cost + Maintenance Cost + Downtime Cost

مقایسه مهندسی:

در پروژه‌های تهویه مطبوع صنعتی، مراکز تجاری بزرگ و فرآیندهای تولیدی، چیلر تراکمی آب خنک اسکرو اینورتر یکی از پیشرفته‌ترین راهکارها برای تأمین آب سرد با راندمان بالا محسوب می‌شود. این چیلرها با بهره‌گیری از کمپرسور اسکرو اینورتر و کندانسور آب‌خنک، امکان کنترل دقیق ظرفیت، کاهش مصرف انرژی و عملکرد پایدار در بارهای مختلف را فراهم می‌کنند. به همین دلیل در ساختمان‌های بزرگ، صنایع و پروژه‌های تأسیساتی که بهره‌وری انرژی اهمیت بالایی دارد، به‌طور گسترده مورد استفاده قرار می‌گیرند. برای مشاهده مشخصات فنی، ظرفیت‌های مختلف و اطلاعات بیشتر می‌توانید به صفحه زیر مراجعه کنید:
www.exerland.com/product/Chiller-Inverter-Screw-Water-Cooled-Compression

محدوده کاربرد بهینه (Engineering Application Range)

چیلر اسکرال:

• ظرفیت: تا حدود 200 تن تبرید برای هر مدار

• مناسب برای:

• ساختمان‌های اداری

• پروژه‌های با بار متغیر

• سیستم‌های با نیاز به Redundancy

چیلر اسکرو:

• ظرفیت: 150 تن تا چند هزار تن

• مناسب برای:

  • صنایع

  • بیمارستان‌ها

  • دیتاسنترها

  • بارهای پایدار و مداوم

تحلیل اثر شرایط اقلیمی

در دمای محیط بالا:

• فشار کندانس افزایش می‌یابد

• توان کمپرسور بالا می‌رود

تاثیر دمای کندانس
W ∝ (P_cond / P_evap)

نتیجه:

• اسکرو در شرایط دمای بالا پایدارتر است

• اسکرال سریع‌تر دچار افت راندمان می‌شود

تبدیل تحلیل مفهومی به داده‌های قابل تصمیم‌گیری برای مهندس طراح  از درک به تصمیم

رفتار سیستم‌ها را از دید مهندسی بررسی کردم. اما در عمل، هیچ کارفرما یا مشاوری بر اساس «حس مهندسی» تصمیم نمی‌گیرد؛ تصمیم باید قابل دفاع، عددی و مبتنی بر داده باشد.برای پروژه‌هایی که امکان استفاده از برج خنک‌کن وجود ندارد اما ظرفیت سرمایشی بالایی نیاز است، چیلر تراکمی هواخنک اسکرو اکسرلند می‌تواند گزینه‌ای مطمئن با عملکرد پایدار و طول عمر بالا باشد.

در این فاز، هدف من این است که:

• تفاوت‌ها را کمی‌سازی کنم

• معیارهای تصمیم‌گیری را عددی کنم

• و یک چارچوب قابل استناد برای انتخاب ارائه بدهم

جدول مقایسه مهندسی چیلر اسکرال و اسکرو

تجربه مهندس از پروژه چیلر اسکرو و اسکرال

در پروژه‌های واقعی، چیزی که بیشترین اختلاف بین طراحی و عملکرد نهایی را ایجاد می‌کند، نه نوع کمپرسور به‌تنهایی، بلکه «رفتار سیستم در شرایط بهره‌برداری واقعی» است. این موضوع زمانی خودش را نشان می‌دهد که سیستم از حالت طراحی خارج شده و وارد شرایط واقعی مصرف‌کننده می‌شود؛ یعنی زمانی که بار دقیقاً مطابق فرضیات طراحی نیست.

از تجربه پروژه‌های اجرایی می‌توان یک نکته مهم را استخراج کرد:
سیستم‌هایی که روی کاغذ بهینه هستند، همیشه در عمل بهینه کار نمی‌کنند.

برای مثال:

• در سیستم‌های اسکرال، اگر کنترل مرحله‌ای (Stage Control) به‌درستی تنظیم نشود، تعداد استارت‌ها از حد طراحی بیشتر می‌شود و این موضوع مستقیماً روی استهلاک کمپرسور و مصرف انرژی تأثیر می‌گذارد.

• در سیستم‌های اسکرو، اگر تنظیمات کنترل ظرفیت (Capacity Control) یا اینورتر به‌درستی انتخاب نشده باشد، دستگاه در بارهای پایین وارد ناحیه راندمان پایین می‌شود و عملاً مزیت طراحی از بین می‌رود.

 شاخص بهره‌برداری واقعی سیستم
UI = Actual Energy Performance / Design Energy Performance

نکته مهم اینجاست که UI در بسیاری از پروژه‌ها کمتر از 1 است، یعنی سیستم در عمل ضعیف‌تر از طراحی کار می‌کند. دلیل اصلی این اتفاق معمولاً یکی از موارد زیر است:

• عدم تطابق دقیق Load واقعی با Load طراحی

• انتخاب نادرست استراتژی کنترل

• تنظیم نبودن Sequencing کمپرسورها

• یا ساده‌تر: عدم درک رفتار دینامیکی سیستم در زمان بهره‌برداری

به همین دلیل، در طراحی حرفه‌ای چیلر، فقط انتخاب اسکرال یا اسکرو مهم نیست، بلکه «منطق کنترل و استراتژی بهره‌برداری» تعیین‌کننده واقعی عملکرد سیستم است. در بسیاری از پروژه‌های موفق، تفاوت اصلی نه در تجهیزات، بلکه در نحوه کنترل و تنظیم سیستم بعد از راه‌اندازی ایجاد شده است.

از دید تجربی می‌توان گفت:

• اگر سیستم ساده و پایدار باشد، اسکرال با کنترل درست می‌تواند بسیار بهینه عمل کند

• اگر سیستم پیچیده، 24 ساعته یا حساس باشد، اسکرو فقط زمانی بهترین عملکرد را دارد که کنترل آن مهندسی و دقیق طراحی شده باشد

در نهایت، تجربه نشان می‌دهد که انتخاب چیلر پایان تصمیم‌گیری نیست؛ بلکه شروع مرحله‌ای است که در آن «کیفیت طراحی کنترل و بهره‌برداری» تعیین می‌کند سیستم واقعاً چقدر مهندسی عمل خواهد کرد.

تحلیل عددی راندمان در بار جزئی (Part Load Performance)

برای تحلیل واقعی، باید عملکرد را در چند نقطه بار بررسی کنیم:

تفسیر مهندسی:

• در بار بالا → اسکرو برنده مطلق

• در بار متوسط → رقابت نزدیک

• در بار پایین →

  • اسکرال بهتر از اسکرو ساده

  • اسکرو VFD بهترین گزینه

 نتیجه مهم:
اگر اسکرو انتخاب می‌کنی و پروژه Part Load دارد، VFD دیگر آپشن نیست، الزام استدر پروژه‌هایی که کیفیت آب، کاهش رسوب و پایداری عملکرد اهمیت بیشتری دارد، استفاده از پکیج چیلر آب خنک - برج خنک کن مدار بسته اکسرلند می‌تواند موجب افزایش عمر تجهیزات و کاهش هزینه‌های تعمیر و نگهداری شود.

تحلیل تلفات ناشی از Cycling در اسکرال

در سیستم‌های اسکرال، یکی از مهم‌ترین منابع اتلاف انرژی، Cycling است.در پروژه‌هایی که استفاده از چیلرهای مرکزی از نظر ظرفیت یا هزینه توجیه اقتصادی ندارد، مینی چیلر راهکاری کاربردی برای تأمین سرمایش مستقل هر واحد محسوب می‌شود. این سیستم‌ها با اشغال فضای کمتر، نصب آسان و بهره‌برداری ساده، انتخاب مناسبی برای ساختمان‌های مسکونی، اداری و تجاری کوچک هستند.

 انرژی تلف‌شده در استارت
E_loss = N × E_start

که در آن:

• N تعداد استارت

• E_start انرژی مصرفی در هر استارت

نکته مهم طراحی:

اگر زمان سیکل کمتر از 10 دقیقه شود:

• راندمان سیستم به‌شدت افت می‌کند

• استهلاک کمپرسور افزایش می‌یابد

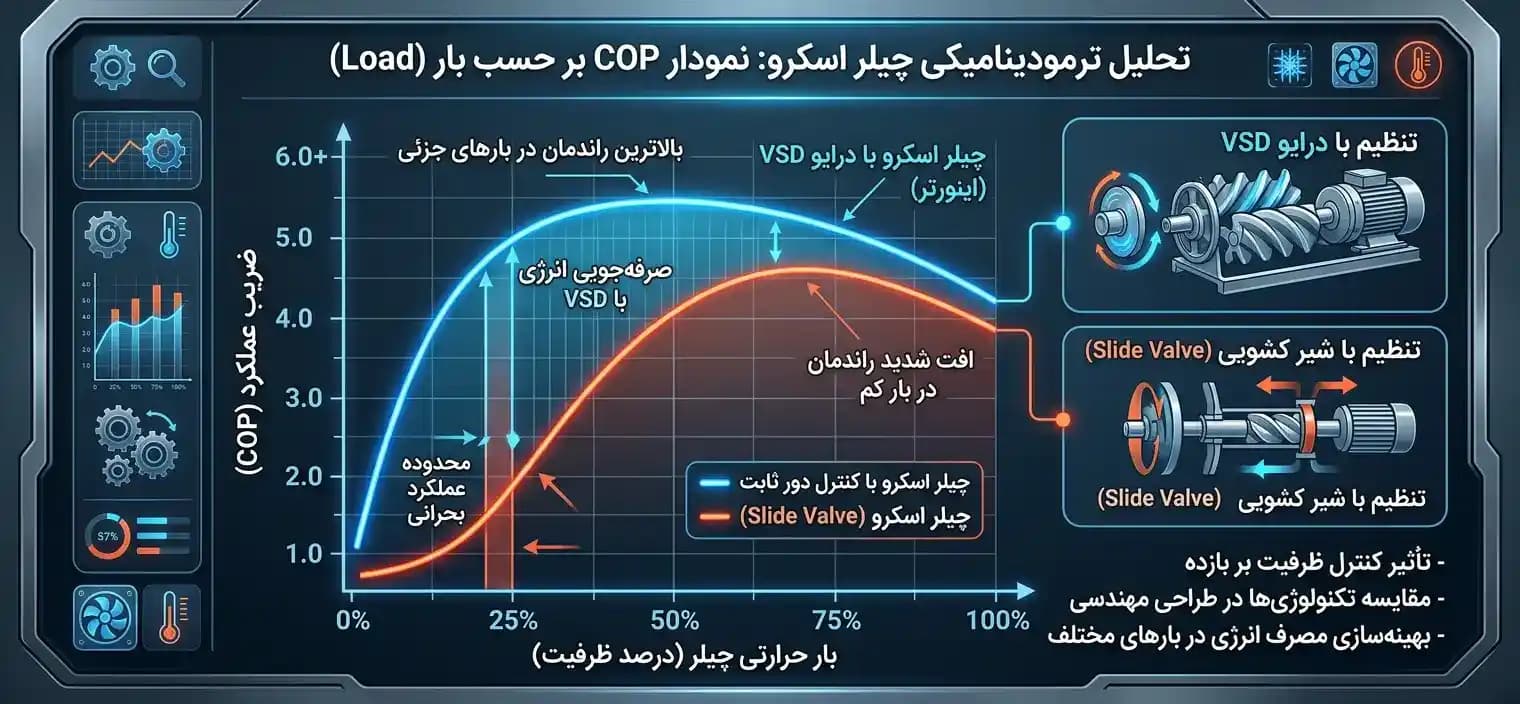

تحلیل رفتار اسکرو در مدولاسیون ظرفیت

در اسکرو، کنترل ظرفیت با کاهش حجم موثر انجام می‌شود:

 نسبت حجم موثر
V_eff = V_total × (Slide Position)

اما مشکل اینجاست:

• در Slide Valve، انرژی مصرفی تقریباً ثابت می‌ماند

• ولی ظرفیت کاهش پیدا می‌کند

یعنی COP کاهش می‌یابد

نقش VFD در بهبود عملکرد

توان کمپرسور
P ∝ N³

(که N سرعت دورانی است)

نتیجه:

با کاهش دور:

• توان به‌شدت کاهش می‌یابد

• راندمان در بار پایین بهبود پیدا می‌کند

این همان نقطه‌ای است که اسکرو VFD را تبدیل به گزینه برتر می کند.در ساختمان‌های بزرگ و مراکز صنعتی که بار سرمایشی در طول شبانه‌روز تغییر می‌کند، چیلر هواخنک اسکرو اینورتر با تنظیم پیوسته ظرفیت کمپرسور، علاوه بر کاهش استهلاک، مصرف انرژی سیستم را نیز بهینه می‌کند.

تحلیل مصرف انرژی سالانه (Case Engineering)

فرض پروژه:

• بار پیک: 300 تن

• ساعات کار: 4000 ساعت در سال

• توزیع بار:

محاسبه مصرف انرژی (مفهومی)

 مصرف انرژی سالانه
E = Σ (Load × Time / COP)

نتیجه تحلیلی:

• اسکرال:

  • عملکرد خوب در بار متوسط

  • افزایش مصرف در بار بالا

• اسکرو بدون VFD:

  • عملکرد عالی در پیک

  • بسیار ضعیف در بار پایین

• اسکرو با VFD:

  • بهترین عملکرد کلی

 نتیجه مهندسی:
در پروژه‌های واقعی، اسکرو VFD اغلب کم‌مصرف‌ترین گزینه است.در پروژه‌هایی که از برج خنک‌کن استفاده می‌شود و راندمان انرژی اهمیت بالایی دارد، چیلر تراکمی آب خنک اسکرال اکسرلند می‌تواند با عملکرد پایدار و مصرف انرژی بهینه، پاسخگوی نیاز ساختمان‌های متوسط و بزرگ باشد.

تحلیل قابلیت اطمینان و ریسک خرابی

اسکرال (Multi Compressor System)

 قابلیت اطمینان موازی
R_total = 1 - (1 - R)^n

• اگر یک کمپرسور خراب شود:

• سیستم ادامه می‌دهد

• فقط ظرفیت کاهش می‌یابد

اسکرو (Single Point Failure)

• خرابی = افت شدید ظرفیت

• نیاز به Standby Unit در پروژه‌های حساس

نتیجه:
در پروژه‌های حیاتی:

• یا اسکرال

• یا اسکرو + رزرو (N+1 Design)

تحلیل هزینه نگهداری واقعی

برداشت مهندسی:

• اسکرال → هزینه پخش‌شده در زمان

• اسکرو → هزینه سنگین ولی دیرتر

معیارهای تصمیم‌گیری نهایی (Decision Metrics)

در پروژه واقعی، من تصمیم را بر اساس این ماتریس می‌گیرم:

بیشتر بخوانید: راهنمای جامع تجهیزات گرمایشی صنعتی و بهداشتی در صنایع غذایی و دارویی

سوالات مهندسی پیشرفته چیلر اسکرال و اسکرو FAQ
