در بهره برداری از یک چیلر تراکمی صنعتی ، ظرفیت سرمایش تنها معیار عملکرد مناسب نیست. دستگاه باید بتواند در شرایط واقعی پروژه ، دمای مورد نیاز را تامین کند ، در محدوده مجاز فشار و دما کار کند و انرژی مصرفی آن با بار سرمایشی متناسب باشد. اگر چیلر در ظاهر روشن باشد اما برای تامین همان بار ، زمان کارکرد طولانی تری داشته باشد یا کمپرسور در فشار بالاتری فعالیت کند ، ممکن است بخشی از راندمان سیستم از دست رفته باشد.
از دید مهندسی ، عمر مفید چیلر حاصل عملکرد همزمان چند عامل است : انتخاب درست ظرفیت ، کیفیت نصب ، شرایط محیطی ، وضعیت مدار تبرید ، کیفیت آب ، برنامه نگهداری و نحوه کنترل دستگاه. حتی تجهیزات باکیفیت نیز در صورت بهره برداری نامناسب ممکن است زودتر از انتظار دچار خرابی شوند.
برای بررسی اصولی این موضوع، ابتدا باید با ساختار و عملکرد کلی چیلر تراکمی صنعتی آشنا بود و سپس هر بخش را بر اساس وظیفه ای که در چرخه سرمایش دارد ارزیابی کرد.
۱. نگهداری پیشگیرانه ؛ راهی برای کاهش خرابی های ناگهانی
نگهداری پیشگیرانه یعنی وضعیت تجهیزات قبل از وقوع خرابی بررسی شود. در این رویکرد ، سرویس فقط به زمانی موکول نمی شود که دستگاه از کار افتاده یا دمای آب خروجی از محدوده مطلوب خارج شده باشد. هدف این است که تغییرات عملکردی زودتر شناسایی شوند و تعمیرات در زمان مناسب انجام شوند.
در بازدیدهای دوره ای باید مواردی مانند نشتی روغن یا مبرد ، وضعیت اتصالات ، لرزش غیرعادی ، صدای کمپرسور ، عملکرد فن ها و پمپ ها ، وضعیت تابلو برق و صحت عملکرد حسگرها بررسی شود. ثبت نتایج هر بازدید اهمیت زیادی دارد ؛ چون عدد فشار یا دمای یک نوبت ، به تنهایی تصویر کاملی از وضعیت دستگاه نمی دهد. مقایسه داده های چند دوره می تواند روند تغییر عملکرد را مشخص کند.
برنامه سرویس باید با نوع چیلر ، ساعات کارکرد ، شرایط آب و هوایی ، میزان گرد و غبار و حساسیت فرآیند صنعتی هماهنگ باشد. برای مثال ، چیلری که در محیط گرم و پرگرد و غبار کار می کند ، ممکن است به بازدید مکررتر کندانسور نیاز داشته باشد. بنابراین نمی توان برای تمام پروژه ها یک فاصله زمانی ثابت و یکسان در نظر گرفت.
برای چیلرهای اسکرو ، بررسی شرایط کاری و عوامل موثر بر پایداری دستگاه نیز ضروری است. مقاله عوامل موثر بر پایداری چیلرهای اسکرو می تواند برای بررسی تخصصی تر این موضوع استفاده شود.
۲. کمپرسور ؛ چرا شرایط کاری آن باید پایش شود؟
کمپرسور یکی از اجزای اصلی مدار تبرید است و وضعیت کاری آن بر مصرف انرژی و قابلیت اطمینان چیلر اثر مستقیم دارد. با این حال ، افزایش مصرف برق یا بالا رفتن دمای کاری را نباید بلافاصله به خرابی خود کمپرسور نسبت داد. فشار بالای تقطیر، افت عملکرد اواپراتور، کمبود جریان آب یا هوا ، خطای حسگرها و تنظیمات نامناسب کنترل نیز می توانند بار کاری کمپرسور را افزایش دهند.
در بررسی کمپرسور باید فشار مکش و دهش، دمای کاری ، جریان الکتریکی ، وضعیت روغن در مدل های مربوط ، لرزش ، صدا و سوابق هشدارهای کنترلی بررسی شوند. تفسیر این اطلاعات باید با توجه به نوع مبرد ، طراحی سازنده و شرایط لحظه ای بار انجام شود. مقایسه یک عدد منفرد با یک مقدار عمومی، بدون توجه به مدل دستگاه، ممکن است به تشخیص اشتباه منجر شود.
در چیلرهای اسکرو ، شرایط روغن کاری و کنترل ظرفیت نیز اهمیت دارند. روشن و خاموش شدن های مکرر ، کارکرد طولانی در شرایط نامناسب یا فعالیت خارج از محدوده توصیه شده می تواند استهلاک اجزا را افزایش دهد. در مقابل ، پایین بودن بار به خودی خود به معنای مشکل نیست ؛ موضوع مهم این است که دستگاه در آن بار ، در محدوده مجاز و با کنترل پایدار کار کند.
هنگام مشاهده فشار غیرعادی ، صدای جدید یا افزایش جریان مصرفی ، بهتر است قبل از تعویض قطعه ، شرایط کل مدار بررسی شود. برای شناخت اجزای اصلی و شیوه عملکرد کمپرسور ، به راهنمای کمپرسور چیلر مراجعه کنید.

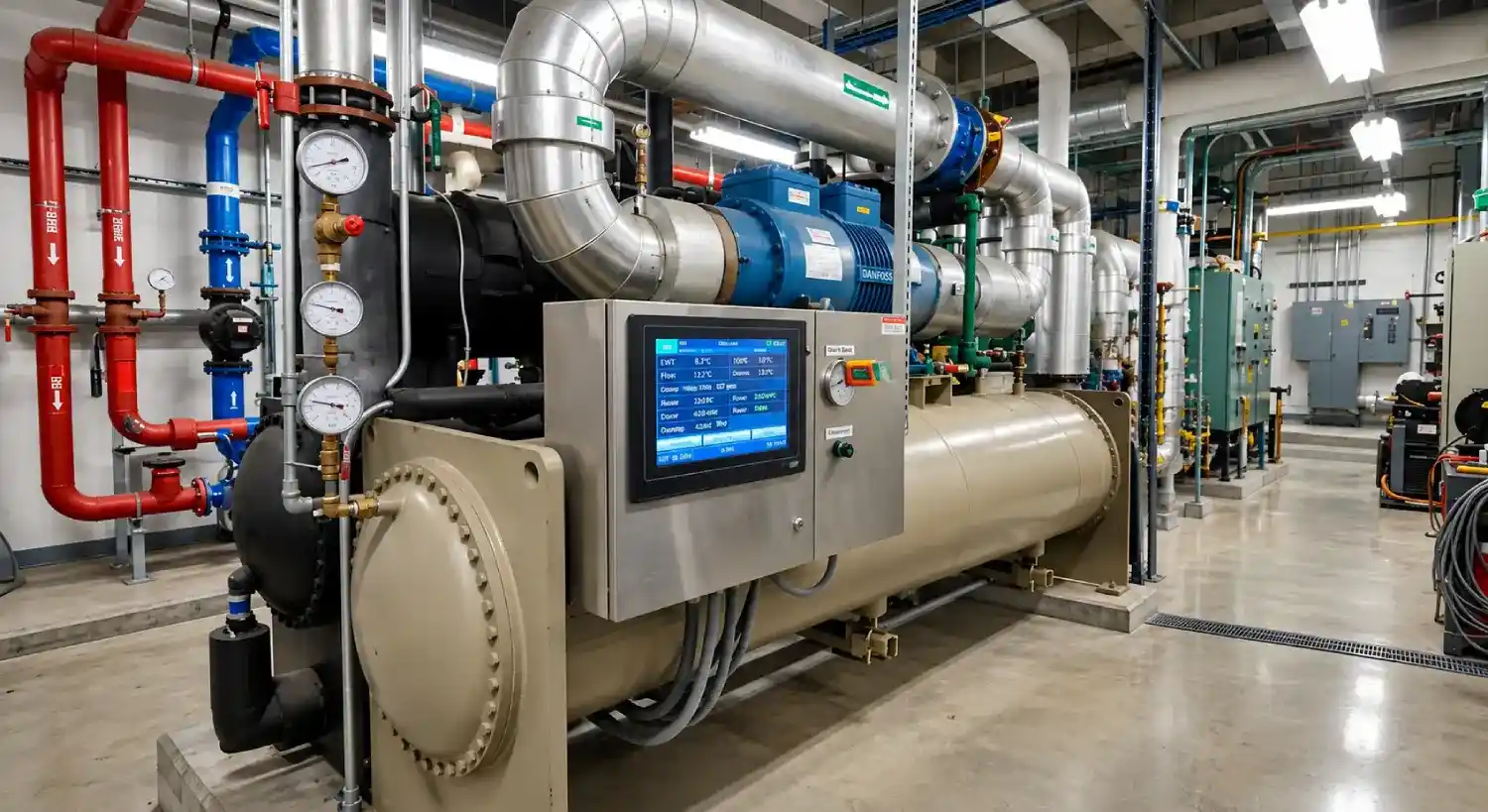

۳. کندانسور ؛ تاثیر دفع حرارت بر مصرف برق
کندانسور گرمای جذب شده در اواپراتور و گرمای حاصل از کار کمپرسور را به محیط دفع می کند. اگر دفع حرارت به خوبی انجام نشود ، فشار تقطیر ممکن است افزایش پیدا کند و کمپرسور برای انجام وظیفه خود به انرژی بیشتری نیاز داشته باشد. به همین دلیل ، وضعیت کندانسور یکی از نخستین مواردی است که هنگام بررسی افزایش مصرف برق چیلر باید ارزیابی شود.
در چیلر هوا خنک ، تمیزی کویل ، عبور آزادانه هوا ، عملکرد فن ها و فاصله مناسب دستگاه از موانع اهمیت دارد. تجمع گرد و غبار ، پرز ، برگ یا آلودگی روی سطح کویل می تواند انتقال حرارت را محدود کند. همچنین اگر هوای گرم خروجی دوباره به سمت ورودی دستگاه برگردد ، دمای هوای ورودی افزایش می یابد و شرایط دفع حرارت دشوارتر می شود.
در چیلر آب خنک ، باید وضعیت کندانسور ، کیفیت آب ، رسوب گذاری ، جریان آب و عملکرد برج خنک کننده بررسی شود. تمیز کردن سطح انتقال حرارت بدون توجه به علت رسوب یا کیفیت آب، ممکن است فقط اثر موقت داشته باشد. در چنین شرایطی ، بررسی منبع رسوب و تنظیم برنامه تصفیه آب نیز لازم است.
پیش از شستشو باید روش مناسب با جنس کویل یا مبدل و دستورالعمل سازنده انتخاب شود. استفاده از فشار بیش از حد یا مواد شیمیایی ناسازگار می تواند به اجزای انتقال حرارت آسیب بزند. روش درست ، روشی است که آلودگی را حذف کند و در عین حال به سطوح و اتصالات صدمه نزند.
برای درک بهتر ارتباط کندانسور با چرخه تبرید، مقاله نحوه عملکرد کندانسور چیلر را ببینید.
۴. اواپراتور ؛ بررسی انتقال حرارت و اختلاف دما
اواپراتور بخشی از چیلر است که در آن مبرد گرما را از آب یا سیال فرآیندی دریافت می کند. افت انتقال حرارت در این بخش می تواند باعث شود چیلر برای تامین دمای مورد نیاز ، مدت بیشتری کار کند یا شرایط عملکرد آن از حالت طراحی فاصله بگیرد.
برای ارزیابی اواپراتور ، دمای آب ورودی و خروجی ، دبی سیال ، افت فشار و وضعیت سطح انتقال حرارت باید در کنار هم بررسی شوند. اختلاف دمای آب به تنهایی شاخص کافی برای نتیجه گیری درباره راندمان نیست ؛ زیرا تغییر دبی ، بار سرمایشی ، شرایط فرآیند و تنظیمات کنترل نیز بر آن اثر دارند.
برای نمونه ، اگر دمای آب خروجی بالاتر از مقدار هدف باشد ، علت می تواند افزایش بار فرآیند ، کمبود دبی ، وجود هوا در مدار ، گرفتگی صافی ، رسوب در سطح انتقال حرارت یا عملکرد نامناسب مدار تبرید باشد. در این وضعیت ، تغییر تنظیمات کنترلی بدون بررسی علت اصلی ممکن است مشکل را برطرف نکند و حتی مصرف انرژی را افزایش دهد.
در مدارهای آبی ، کیفیت آب و کنترل رسوب اهمیت زیادی دارد. با این حال ، هر افت عملکردی را نباید به رسوب نسبت داد. لازم است داده های فشار ، دما و جریان با شرایط طراحی و سابقه عملکرد دستگاه مقایسه شوند. برای بررسی ساختار و نقش این بخش ، مقاله اواپراتور چیلر منبع تکمیلی مناسبی است.
۵. چگونه مصرف انرژی چیلر را به شکل درست ارزیابی کنیم؟
مقایسه مصرف برق چیلر در دو روز یا دو ماه مختلف ، بدون در نظر گرفتن بار سرمایشی و شرایط محیطی ، لزوما نتیجه قابل اعتمادی نمی دهد. ممکن است مصرف انرژی افزایش یافته باشد ، اما بار فرآیند نیز بیشتر شده باشد. در مقابل ، ممکن است مصرف برق تقریبا ثابت بماند ، در حالی که دستگاه سرمایش کمتری تولید می کند.
برای ارزیابی دقیق تر ، باید مصرف الکتریکی در کنار ظرفیت سرمایشی واقعی یا شاخص عملکرد مناسب بررسی شود. در صورت وجود تجهیزات اندازه گیری ، ثبت توان مصرفی ، دمای آب ورودی و خروجی ، دبی آب و شرایط محیطی کمک می کند تا عملکرد در دوره های مختلف قابل مقایسه باشد.
در شرایطی که اندازه گیری ظرفیت سرمایشی امکان پذیر است ، می توان نسبت انرژی سرمایشی تولید شده به انرژی الکتریکی مصرفی را بررسی کرد. برای مقایسه معتبر ، روش اندازه گیری ، واحدها ، بازه زمانی و شرایط بار باید یکسان باشند. عددی که از شرایط آزمایشگاهی به دست آمده است ، لزوما عملکرد دستگاه را در موتورخانه واقعی نشان نمی دهد.
همچنین بهتر است مصرف انرژی به صورت روند ثبت شود ، نه فقط یک عدد لحظه ای. افزایش تدریجی مصرف در شرایط کاری مشابه می تواند نشانه ای برای بررسی کندانسور ، اواپراتور ، مدار آب ، مبرد یا تنظیمات کنترل باشد. این روند باید نقطه شروع عیب یابی باشد ، نه دلیل قطعی برای تعویض قطعه.
برای بررسی روش های کاهش مصرف و بهبود عملکرد ، مطالعه مقاله چیلرهای کم مصرف و بهینه سازی انرژی مفید است.
۶. چرا بررسی یک قطعه به تنهایی کافی نیست؟
چیلر یک مجموعه به هم پیوسته است. تغییر در جریان آب ، وضعیت دفع حرارت یا عملکرد شیر انبساط می تواند شرایط کمپرسور را تغییر دهد. به همین ترتیب ، خرابی یک فن یا گرفتگی در مسیر آب ممکن است علائمی ایجاد کند که در ابتدا شبیه مشکل کمپرسور به نظر برسند.
به همین دلیل ، عیب یابی باید از داده های پایه شروع شود : آیا بار سرمایشی تغییر کرده است؟ آیا دبی سیال مناسب است؟ آیا دماها با شرایط طراحی همخوانی دارند؟ آیا فشارهای مدار تبرید غیرعادی هستند؟ آیا فن ها و پمپ ها به درستی کار می کنند؟ آیا خطای حسگر یا فرمان کنترلی وجود دارد؟
وقتی اطلاعات پایه ثبت و مقایسه شوند ، احتمال تعویض غیرضروری قطعات کاهش می یابد. برای بررسی جامع تر اجزای دستگاه ، مقاله اجزای چیلر صنعتی را نیز در نظر بگیرید.
در پایان این مرحله ، اصل کلیدی روشن است : افزایش عمر چیلر با یک سرویس منفرد به دست نمی آید. نتیجه مطلوب از نگهداری منظم، پایش روند عملکرد، تشخیص علت اصلی اختلال و کارکرد دستگاه در محدوده مجاز طراحی حاصل می شود.
۷. برنامه سرویس چیلر را بر اساس شرایط واقعی تنظیم کنید
برای نگهداری موثر چیلر صنعتی ، بهتر است وظایف سرویس به سه گروه تقسیم شوند : بازدیدهای روزانه یا شیفتی ، بررسی های دوره ای و سرویس های تخصصی. جزئیات و فاصله زمانی هر گروه باید با دستورالعمل سازنده ، ساعات کارکرد ، شرایط محیطی و حساسیت فرآیند هماهنگ باشد.
در بازدیدهای معمول اپراتور می تواند دمای آب رفت و برگشت ، فشارهای قابل مشاهده در سامانه کنترل ، هشدارها ، صدا و لرزش غیرعادی و وضعیت عمومی دستگاه را ثبت کند. هر تغییر ناگهانی باید بررسی شود و تغییرات تدریجی نیز در گزارش ها باقی بمانند تا روند عملکرد قابل تحلیل باشد.
در سرویس های دوره ای ، بررسی اتصالات الکتریکی ، فن ها ، پمپ ها ، صافی های مدار آب ، وضعیت کویل یا مبدل ، حسگرها و عملکرد تجهیزات حفاظتی اهمیت دارد. اقدامات تخصصی مانند کار روی مدار مبرد ، بررسی نشتی ، تنظیمات حفاظتی و تعمیر کمپرسور باید توسط افراد صلاحیت دار و طبق دستورالعمل سازنده انجام شوند.
نکته مهم این است که سرویس صرفا به معنای تمیزکاری نیست. ممکن است دستگاه ظاهرا تمیز باشد ، اما دبی آب پایین، حسگر دما معیوب یا تنظیمات کنترل نامناسب داشته باشد. به همین دلیل ، ثبت مقادیر عملیاتی و مقایسه آنها با مقادیر مرجع باید بخشی از فرآیند نگهداری باشد.
۸. نشانه های افت راندمان چیلر چیست؟
افت راندمان همیشه با خاموش شدن دستگاه همراه نیست. در بسیاری از موارد ، چیلر همچنان کار می کند ، اما برای تامین همان شرایط سرمایشی به انرژی بیشتری نیاز دارد یا نمی تواند دمای هدف را به موقع تامین کند.
نشانه هایی که باید بررسی شوند عبارت اند از:
افزایش مصرف برق در شرایط بار مشابه
بالا رفتن دمای آب خروجی از محدوده مورد انتظار
افزایش فشار تقطیر یا تغییر غیرعادی فشار مکش
روشن و خاموش شدن مکرر کمپرسور
افزایش صدای دستگاه یا بروز لرزش تازه
فعال شدن مکرر هشدارها و حفاظت ها
تغییر محسوس در زمان رسیدن به دمای تنظیم شده
هیچ کدام از این نشانه ها به تنهایی علت قطعی خرابی را مشخص نمی کنند. برای مثال ، بالا رفتن فشار تقطیر می تواند با آلودگی کندانسور ، دمای بالای محیط ، ضعف جریان هوا یا آب و مشکلات دیگر مرتبط باشد. افزایش دمای آب خروجی نیز ممکن است به افزایش بار فرآیند یا افت دبی مربوط باشد.
روش مناسب این است که ابتدا شرایط فعلی با شرایط مرجع مقایسه شود ، سپس علت های محتمل به ترتیب بررسی شوند. تغییرات باید در گزارش سرویس ثبت شوند تا در بازدید بعدی بتوان مشخص کرد که اقدام انجام شده موثر بوده است یا خیر.
۹. کارکرد در بار جزئی و تاثیر آن بر عمر دستگاه
در بسیاری از تاسیسات صنعتی ، بار سرمایشی در تمام ساعات ثابت نیست. در بعضی ساعات، فرآیند به ظرفیت بالاتری نیاز دارد و در ساعات دیگر بار کاهش پیدا می کند. بنابراین ، چیلر باید بتواند در محدوده مجاز طراحی با تغییر بار هماهنگ شود.
در چیلرهای اسکرو ، روش کنترل ظرفیت و حداقل بار مجاز به طراحی و مدل دستگاه بستگی دارد. اگر ظرفیت دستگاه با نیاز واقعی پروژه تناسب نداشته باشد یا منطق کنترل به درستی تنظیم نشده باشد ، ممکن است روشن و خاموش شدن های مکرر یا عملکرد ناپایدار رخ دهد. این وضعیت می تواند مصرف انرژی و استهلاک را افزایش دهد.
با این حال ، نباید تصور کرد که کارکرد در بار جزئی همیشه نامطلوب است. در بسیاری از سیستم ها ، کاهش ظرفیت متناسب با نیاز واقعی می تواند از کارکرد غیرضروری در ظرفیت بالا جلوگیری کند. معیار اصلی ، عملکرد پایدار در محدوده ای است که سازنده مجاز دانسته است.
در زمان بررسی بار جزئی ، باید تعداد دفعات استارت ، مدت کارکرد ، ظرفیت درخواستی ، دمای آب و وضعیت فرمان های کنترلی ثبت شود. اگر دستگاه در بازه های کوتاه بارها روشن و خاموش می شود ، لازم است ظرفیت چیلر ، حجم آب مدار ، اختلاف دمای طراحی و تنظیمات کنترل بررسی شوند. مقاله پایداری چیلرهای اسکرو می تواند برای بررسی این مسئله در چیلرهای اسکرو مفید باشد.
۱۰. کیفیت آب و دبی مناسب ؛ دو عامل مهم در مدارهای آبی
در چیلرهای آب خنک و سیستم هایی که انتقال حرارت از طریق مدار آب انجام می شود، کیفیت آب و دبی مناسب نقش مهمی دارند. رسوب ، خوردگی ، گرفتگی صافی یا رشد آلودگی های زیستی می تواند انتقال حرارت را کاهش دهد یا افت فشار را افزایش دهد. در نتیجه ، پمپ و چیلر ممکن است برای تامین شرایط مطلوب با محدودیت بیشتری روبه رو شوند.
برنامه کنترل آب باید با نوع مدار ، جنس تجهیزات ، دمای کارکرد و کیفیت آب جبرانی هماهنگ باشد. استفاده از یک ماده شیمیایی یا روش تصفیه ثابت برای تمام پروژه ها توصیه نمی شود ؛ انتخاب روش مناسب به آنالیز آب و محدودیت های سازنده بستگی دارد.
در کنار کیفیت آب ، دبی نیز باید کنترل شود. دبی کمتر از مقدار مورد نیاز ممکن است باعث اختلال در انتقال حرارت یا فعال شدن حفاظت های دستگاه شود. دبی بالاتر از محدوده مناسب نیز می تواند مصرف برق پمپ و افت فشار را افزایش دهد. بنابراین تنظیم دبی باید بر اساس داده های طراحی و شرایط واقعی مدار انجام شود.
اگر افت راندمان به صورت مداوم تکرار می شود ، لازم است علاوه بر خود چیلر ، پمپ ها ، صافی ها ، لوله کشی ، برج خنک کننده در سیستم های آب خنک و تجهیزات جانبی نیز بررسی شوند. تمرکز صرف بر دستگاه اصلی ممکن است باعث شود علت واقعی مشکل در مدار پیرامونی نادیده بماند.
۱۱. چه زمانی تعمیر کافی است و چه زمانی باید تعویض را بررسی کرد؟
تصمیم بین تعمیر و تعویض چیلر باید بر اساس وضعیت فنی و هزینه کل مالکیت گرفته شود، نه فقط سن دستگاه. بعضی چیلرهای قدیمی با نگهداری مناسب همچنان عملکرد قابل قبولی دارند ، در حالی که دستگاهی با عمر کمتر ممکن است به دلیل انتخاب نادرست ظرفیت ، شرایط نصب یا بهره برداری نامناسب با مشکل روبه رو شود.
برای تصمیم گیری ، مواردی مانند سابقه خرابی ، هزینه و تکرار تعمیرات ، دسترسی به قطعات ، مصرف انرژی در شرایط بار مشابه ، قابلیت تامین ظرفیت مورد نیاز و ریسک توقف فرآیند باید ارزیابی شوند. همچنین باید مشخص شود که مشکل از یک قطعه قابل تعمیر است یا به مجموعه ای از محدودیت های طراحی و عملکرد مربوط می شود.
مقایسه اقتصادی باید هزینه اولیه تعویض را در کنار هزینه تعمیرات ، مصرف برق ، توقف تولید و نگهداری آینده در نظر بگیرد. اگر مصرف انرژی دستگاه بالا رفته است ، ابتدا باید علت آن مشخص شود ؛ زیرا ممکن است با اصلاح جریان آب ، تمیزکاری اصولی ، تنظیم کنترل یا رفع یک نقص مشخص ، بخش قابل توجهی از مشکل برطرف شود.
در مقابل ، اگر دستگاه به طور مکرر از کار می افتد ، قطعات اصلی آن به پایان عمر خود نزدیک شده اند یا دیگر نمی تواند نیاز فرآیند را تامین کند ، بررسی گزینه جایگزین منطقی است. در این مرحله ، راهنمای انتخاب چیلر اسکرو صنعتی می تواند به عنوان مرجع تکمیلی برای بررسی معیارهای انتخاب استفاده شود ؛ اما تصمیم نهایی باید بر اساس مشخصات پروژه و محاسبات فنی باشد.
۱۲. چک لیست عملیاتی برای افزایش عمر چیلر
برای اینکه نگهداری به یک اقدام مقطعی تبدیل نشود ، بهتر است یک چک لیست مشخص در اختیار اپراتور و مسئول تاسیسات باشد. این فهرست باید قابل اجرا باشد و نتایج آن در فرم یا سامانه نگهداری ثبت شود.
چک لیست پیشنهادی:
ثبت دمای آب ورودی و خروجی و مقایسه با شرایط مرجع
بررسی هشدارها و ثبت تغییرات غیرعادی
کنترل وضعیت فن ها ، پمپ ها و مسیر عبور هوا
بررسی نشتی های قابل مشاهده و وضعیت اتصالات
بررسی فشارها و دماهای مدار تبرید توسط نیروی متخصص
کنترل صافی ها و شرایط جریان آب
بررسی وضعیت کویل کندانسور یا سطوح انتقال حرارت
ثبت توان یا جریان مصرفی در شرایط کاری قابل مقایسه
بررسی تعداد استارت ها و مدت کارکرد کمپرسور
ثبت اقدامات انجام شده و نتیجه آنها در گزارش سرویس
این چک لیست جایگزین دستورالعمل سازنده نیست ؛ بلکه ابزاری برای منظم کردن پایش و جلوگیری از فراموش شدن موارد مهم است. آیتم های مربوط به بازدید اپراتور باید از فعالیت های تخصصی تعمیراتی جدا شوند تا هیچ اقدام پرخطر یا نیازمند صلاحیت فنی به فرد غیرمتخصص واگذار نشود.
