در بسیاری از پروژههای صنعتی و ساختمانی، یکی از مهمترین چالشها افزایش راندمان سیستم های سرمایشی و کاهش مصرف انرژی است. در این میان، چیلر آب به آب (Water to Water Chiller) بهعنوان یکی از کارآمدترین انواع چیلرها شناخته میشود که میتواند با استفاده از انتقال حرارت بین دو مدار آبی، عملکرد بسیار بهینهتری نسبت به برخی سیستمهای متداول ارائه دهد.
چیلرهای آب به آب به دلیل استفاده از آب بهعنوان محیط انتقال حرارت در کندانسور و اواپراتور، شرایطی پایدارتر برای تبادل حرارتی ایجاد میکنند و همین موضوع باعث افزایش راندمان و کاهش مصرف انرژی در سیستم سرمایش میشود. در ادامه، ساختار، نحوه عملکرد و دلایل افزایش راندمان در این نوع چیلر را بررسی میکنیم.
چیلر آب به آب چیست؟
چیلر آب به آب نوعی چیلر تراکمی است که در آن هر دو بخش اواپراتور و کندانسور با آب کار میکنند. در این سیستم، آب بهعنوان سیال واسطه در انتقال حرارت نقش اصلی را ایفا میکند.
در واقع دو مدار اصلی در این چیلر وجود دارد:
- مدار آب سرد (Chilled Water Loop)
- مدار آب کندانسور (Condenser Water Loop)
آب سرد تولید شده توسط چیلر به سیستمهای تهویه مطبوع، فنکویلها، هواسازها یا فرآیندهای صنعتی منتقل میشود و گرمای محیط را جذب میکند. سپس این گرما در کندانسور به آب دیگری منتقل شده و معمولاً از طریق پکیج چیلر + برج خنک کن (Cooling Tower) دفع میشود.
اجزای اصلی چیلر آب به آب
برای درک بهتر عملکرد و راندمان این سیستم، لازم است با اجزای اصلی آن آشنا شویم.
کمپرسور (Compressor)
کمپرسور وظیفه فشردهسازی مبرد و افزایش فشار و دمای آن را بر عهده دارد. انواع مختلفی از کمپرسورها در چیلرهای آب به آب استفاده میشوند، از جمله:
- اسکرو
- اسکرال
- سانتریفیوژ
انتخاب نوع کمپرسور تأثیر مستقیمی بر راندمان و ظرفیت سرمایش سیستم دارد.
اواپراتور (Evaporator)
اواپراتور بخشی است که در آن مبرد تبخیر شده و گرمای آب در حال گردش را جذب میکند. در نتیجه، آب خنک شده و به سیستم توزیع سرمایش ارسال میشود.
در این مرحله، فرآیند انتقال حرارت طبق رابطه زیر انجام میشود:
Q = m × Cp × ΔT
که در آن:
- Q ظرفیت سرمایشی (kW)
- m دبی جرمی آب
- Cp ظرفیت گرمایی ویژه آب
- ΔT اختلاف دمای ورودی و خروجی
کندانسور (Condenser)
کندانسور وظیفه دفع گرمای جذبشده توسط مبرد را بر عهده دارد. در چیلرهای آب به آب، این گرما به آب مدار کندانسور منتقل میشود و سپس توسط برج خنککن به محیط دفع میشود.
به دلیل ظرفیت حرارتی بالای آب، فرآیند دفع حرارت در این سیستم بسیار مؤثرتر از چیلرهای هواخنک انجام میشود.
شیر انبساط (Expansion Valve)
این قطعه باعث کاهش فشار مبرد قبل از ورود به اواپراتور میشود و شرایط لازم برای تبخیر مبرد را فراهم میکند.
این قطعه همچنین نقش مهمی در تنظیم مقدار مبرد ورودی به اواپراتور دارد و باعث میشود فرآیند تبرید با راندمان بالاتر و کنترل دقیقتری انجام شود. عملکرد صحیح شیر انبساط تأثیر مستقیم بر پایداری دمای خروجی، راندمان سیستم و جلوگیری از بازگشت مایع به کمپرسور دارد.
در بسیاری از سیستمهای تهویه مطبوع کوچک و متوسط مانند مینی چیلر اداری و تجاری نیز از شیر انبساط برای کنترل دقیق جریان مبرد و حفظ عملکرد پایدار سیستم سرمایش استفاده میشود. این موضوع به ویژه در ساختمانهای اداری، فروشگاهها و فضاهای تجاری که نیاز به کنترل دمای یکنواخت و عملکرد قابل اطمینان سیستم سرمایش دارند، اهمیت زیادی پیدا میکند.
نحوه عملکرد چیلر آب به آب
عملکرد چیلر آب به آب بر اساس سیکل تبرید تراکمی انجام میشود. این سیکل شامل چهار مرحله اصلی است:
تبخیر مبرد در اواپراتور
مبرد گرمای آب را جذب کرده و تبخیر میشود.
فشردهسازی توسط کمپرسور
بخار مبرد فشرده شده و دما و فشار آن افزایش مییابد.
چگالش در کندانسور
مبرد گرمای خود را به آب کندانسور منتقل کرده و به مایع تبدیل میشود.
انبساط مبرد
فشار مبرد کاهش یافته و دوباره وارد اواپراتور میشود.
این چرخه بهطور مداوم تکرار شده و باعث تولید سرمایش میشود.
این چرخه به صورت مداوم تکرار شده و باعث تولید سرمایش در سیستم میشود. در بسیاری از پروژههای صنعتی و ساختمانی، چیلرهای آب به آب به صورت پکیج چیلر به همراه برج خنککن مدار باز مورد استفاده قرار میگیرند. در این ساختار، برج خنککن وظیفه دفع حرارت آب کندانسور را بر عهده دارد و به افزایش راندمان عملکرد چیلر کمک میکند.

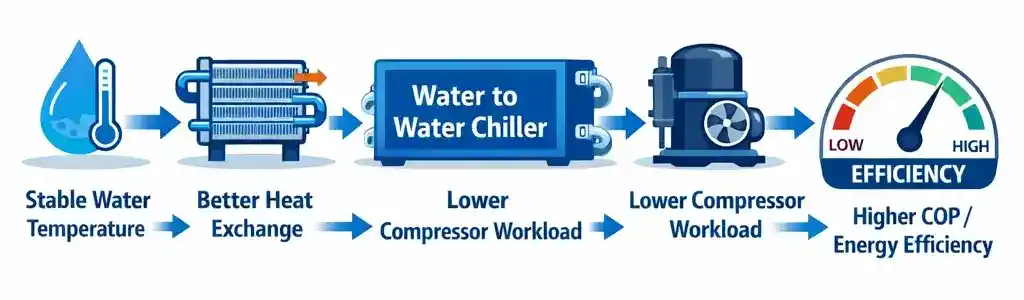

نحوه عملکرد چیلر آب به آب و تأثیر آن بر افزایش راندمان سرمایش
بیشتر بخوانید: چگونه چیلر کم مصرف و با راندمان انرژی بالا برای صنایع انتخاب کنیم؟
چرا چیلر آب به آب راندمان بالاتری دارد؟
چیلرهای آب به آب به چند دلیل مهم میتوانند راندمان بالاتری نسبت به برخی سیستمهای دیگر داشته باشند.
انتقال حرارت مؤثرتر
آب نسبت به هوا ضریب انتقال حرارت بالاتری دارد. این ویژگی باعث میشود فرآیند تبادل حرارتی در کندانسور و اواپراتور با راندمان بیشتری انجام شود.
در نتیجه:
- مصرف انرژی کاهش مییابد
- عملکرد سیستم پایدارتر میشود
به همین دلیل در بسیاری از پروژههای ساختمانی و صنعتی از این نوع چیلرها استفاده میشود. در مقابل، برای فضاهای کوچکتر مانند واحدهای مسکونی یا ساختمانهای با ظرفیت پایین، معمولاً از مینی چیلر مسکونی استفاده میشود که با وجود ابعاد کوچکتر، امکان تأمین سرمایش مستقل برای هر واحد را فراهم میکند.
دمای کندانس پایینتر
در سیستمهای آبخنک، دمای کندانس معمولاً پایینتر از سیستمهای هواخنک است. این موضوع باعث میشود کمپرسور برای فشردهسازی مبرد کار کمتری انجام دهد.
نتیجه:
- افزایش COP
- کاهش مصرف برق
فرمول ضریب عملکرد به صورت زیر است:
COP = Q / W
که در آن:
- Q ظرفیت سرمایشی
- W توان مصرفی کمپرسور
عملکرد پایدار در شرایط آبوهوایی مختلف
چیلرهای هواخنک معمولاً تحت تأثیر مستقیم دمای محیط قرار میگیرند و با افزایش دمای هوا، راندمان آنها کاهش پیدا میکند. اما در چیلرهای آب به آب، به دلیل استفاده از برج خنککن برای دفع حرارت کندانسور، دمای کندانس تا حد زیادی قابل کنترل و پایدارتر است.
در این سیستم، آب کندانسور پس از جذب گرما وارد برج خنککن شده و با فرآیند تبادل حرارتی خنک میشود. همین موضوع باعث میشود عملکرد چیلر در شرایط آبوهوایی مختلف، بهویژه در مناطق گرم و گرمخشک، پایداری بیشتری داشته باشد.
در مقابل، در برخی پروژهها که امکان استفاده از برج خنککن وجود ندارد، از چیلر تراکمی هواخنک اسکرو اینورتر استفاده میشود. این نوع چیلر با بهرهگیری از کمپرسور اسکرو و کنترل دور اینورتر میتواند تا حدی تغییرات بار سرمایشی و شرایط محیطی را مدیریت کرده و راندمان بهتری نسبت به سیستمهای هواخنک معمولی ارائه دهد.
مناسب برای ظرفیتهای بالا
چیلرهای آب به آب معمولاً در پروژههای بزرگ و صنعتی استفاده میشوند، زیرا در ظرفیتهای بالا راندمان بسیار بهتری نسبت به چیلرهای هواخنک دارند.

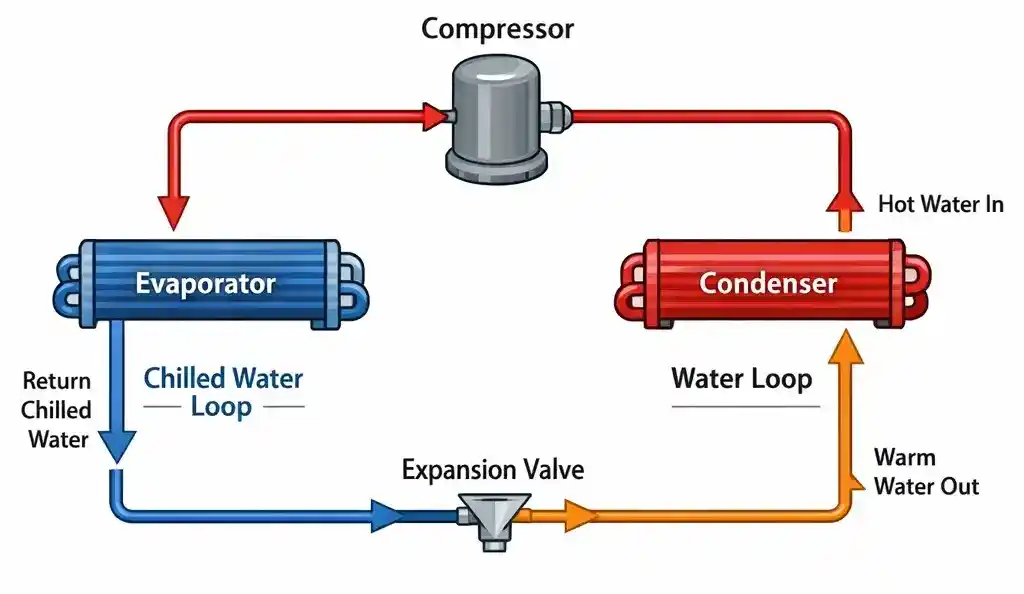

نمودار چرخه کاری و اجزای چیلر آب به آب
بیشتر بخوانید: چیلرهای الکتریکی صنعتی راهکاری مدرن برای سرمایش بهینه در صنایع
مقایسه چیلر آب به آب با چیلر هواخنک
از نظر بهرهوری انرژی، تفاوت قابل توجهی بین این دو سیستم وجود دارد.
چیلر آب به آب:
- راندمان بالاتر
- مصرف انرژی کمتر
- مناسب برای پروژههای بزرگ
چیلر هواخنک:
- نصب سادهتر
- عدم نیاز به برج خنککن
- مناسب برای پروژههای کوچکتر
در بسیاری از پروژههای بزرگ، از چیلر تراکمی آب خنک اسکرال به عنوان یکی از گزینههای متداول در سیستمهای آبخنک استفاده میشود. این نوع چیلر به دلیل ساختار سادهتر کمپرسور اسکرال، صدای کمتر و راندمان مناسب، در ساختمانهای اداری، تجاری و برخی کاربردهای صنعتی مورد استفاده قرار میگیرد.
کاربردهای چیلر آب به آب
چیلرهای آب به آب در بسیاری از صنایع و ساختمانهای بزرگ استفاده میشوند.
مهمترین کاربردها عبارتاند از:
- مجتمعهای تجاری و اداری بزرگ
- بیمارستانها
- مراکز داده (Data Centers)
- صنایع غذایی
- صنایع دارویی
- کارخانهها و خطوط تولید
- هتلها و فرودگاهها
در چنین پروژههایی، پایداری سیستم، راندمان انرژی و قابلیت کارکرد پیوسته اهمیت بسیار زیادی دارد. علاوه بر تأمین سرمایش، در برخی سیستمها میتوان از حرارت دفعشده در فرآیند چیلر نیز برای تأمین گرمایش یا پیشگرمایش آب مصرفی استفاده کرد که این موضوع به افزایش بهرهوری انرژی در کل سیستم کمک میکند.
نکات مهم در انتخاب چیلر آب به آب
برای دستیابی به بیشترین راندمان، در انتخاب این نوع چیلر باید به چند عامل توجه کرد:
- محاسبه دقیق بار سرمایشی
- انتخاب نوع مناسب کمپرسور
- طراحی صحیح برج خنککن
- کیفیت آب در مدار کندانسور
- استفاده از سیستم کنترل هوشمند
طراحی صحیح این موارد میتواند مصرف انرژی سیستم را بهطور قابل توجهی کاهش دهد.
رعایت این اصول طراحی میتواند مصرف انرژی سیستم را بهطور قابل توجهی کاهش داده و عملکرد پایدار سیستم را تضمین کند. در برخی پروژهها نیز استفاده از چیلر تراکمی آب خنک اینورتر به دلیل قابلیت تنظیم ظرفیت و کنترل دور کمپرسور، باعث بهبود راندمان و کاهش مصرف انرژی در بارهای متغیر میشود.
تحلیل ریاضی راندمان چیلر آب به آب (Water to Water Chiller)
در طراحی سیستمهای سرمایشی مدرن، تنها شناخت اجزای چیلر کافی نیست؛ بلکه تحلیل مهندسی و محاسبات ترمودینامیکی نقش بسیار مهمی در تعیین راندمان واقعی سیستم دارند. چیلرهای آب به آب به دلیل استفاده از آب در فرآیند تبادل حرارت، امکان دستیابی به راندمان بالاتری نسبت به بسیاری از سیستمهای متداول را فراهم میکنند.
در این بخش، با استفاده از روابط مهندسی و محاسبات واقعی، بررسی میکنیم که چیلر آب به آب چگونه باعث افزایش بهرهوری انرژی و کاهش مصرف برق در سیستمهای سرمایشی میشود.
در مقابل، در برخی شرایط محیطی، چیلرهای هواخنک به دلیل وابستگی به دمای محیط ممکن است COP پایینتری داشته باشند. با این حال در بسیاری از پروژههایی که محدودیت فضا یا آب وجود دارد، از چیلر تراکمی هواخنک اسکرو استفاده میشود که با بهرهگیری از کمپرسور اسکرو میتواند در ظرفیتهای بالا عملکرد قابل قبولی ارائه دهد.
محاسبه ظرفیت سرمایشی در چیلر آب به آب
اولین پارامتر مهم در تحلیل عملکرد چیلر، ظرفیت سرمایشی تولید شده است. این مقدار نشان میدهد که چیلر چه میزان گرما را از سیستم جذب میکند.
ظرفیت سرمایشی از رابطه زیر محاسبه میشود:
Q = m × Cp × ΔT
در این رابطه:
- Q ظرفیت سرمایشی (kW)
- m دبی جرمی آب (kg/s)
- Cp ظرفیت گرمایی ویژه آب (تقریباً 4.18 kJ/kg·°C)
- ΔT اختلاف دمای آب ورودی و خروجی از اواپراتور
این رابطه یکی از مهمترین فرمولها در طراحی سیستمهای HVAC است و تقریباً در تمام پروژههای تاسیساتی مورد استفاده قرار میگیرد.
مثال مهندسی
فرض کنید در یک سیستم سرمایشی:
- دبی آب = 20 kg/s
- اختلاف دمای آب = 5°C
در این حالت ظرفیت سرمایشی برابر است با:
Q = 20 × 4.18 × 5
Q ≈ 418 kW
بنابراین چیلر در این شرایط حدود ۴۱۸ کیلووات ظرفیت سرمایشی تولید میکند.
ضریب عملکرد (COP) در چیلر آب به آب
یکی از مهمترین شاخصهای سنجش راندمان چیلر، ضریب عملکرد یا COP است. این شاخص نشان میدهد که سیستم به ازای هر واحد انرژی مصرفی، چه مقدار سرمایش تولید میکند.
فرمول COP به شکل زیر است:
COP = Q / W
در این رابطه:
- Q ظرفیت سرمایشی تولید شده
- W توان مصرفی کمپرسور
هرچه مقدار COP بیشتر باشد، راندمان سیستم نیز بالاتر خواهد بود.
مثال محاسبه COP
اگر در مثال قبلی:
- ظرفیت سرمایشی = 418 kW
- توان مصرفی کمپرسور = 95 kW
در این صورت:
COP = 418 ÷ 95
COP ≈ 4.4
این عدد نشان میدهد که چیلر به ازای هر ۱ کیلووات انرژی مصرفی، حدود ۴.۴ کیلووات سرمایش تولید میکند که راندمان بسیار مناسبی محسوب میشود.
تاثیر دمای کندانسور بر راندمان چیلر
یکی از مهمترین دلایل راندمان بالاتر چیلرهای آب به آب، دمای پایینتر کندانسور در این سیستمها است. در سیکل تبرید تراکمی، هرچه دمای چگالش (Condensing Temperature) کمتر باشد، کمپرسور برای فشردهسازی مبرد به انرژی کمتری نیاز دارد و در نتیجه راندمان سیستم افزایش پیدا میکند.
در چیلرهای هواخنک، دفع حرارت از طریق هوای محیط انجام میشود؛ به همین دلیل دمای کندانس معمولاً در محدوده 55 تا 60 درجه سانتیگراد قرار دارد. در مقابل، در چیلرهای آب به آب که دفع حرارت توسط آب و از طریق برج خنککن انجام میشود، دمای کندانس معمولاً در حدود 35 تا 40 درجه سانتیگراد است.
این اختلاف دما تأثیر مستقیمی بر عملکرد کمپرسور دارد. با کاهش دمای کندانسور، اختلاف فشار بین بخش تبخیر و چگالش در سیکل تبرید کاهش پیدا میکند. در نتیجه کمپرسور برای رساندن مبرد به فشار مورد نیاز انرژی کمتری مصرف کرده و توان مصرفی سیستم کاهش مییابد.
به همین دلیل در بسیاری از پروژههای صنعتی و ساختمانی بزرگ، از ترکیب پکیج چیلر آب خنک + برج خنک کن مدار بسته استفاده میشود. در این ساختار، برج خنککن با کاهش دمای آب کندانسور، شرایط مناسبی برای عملکرد چیلر فراهم کرده و باعث افزایش راندمان انرژی، کاهش مصرف برق و عملکرد پایدارتر سیستم سرمایش میشود.
تحلیل انتقال حرارت در کندانسور
حرارتی که در کندانسور دفع میشود از رابطه زیر به دست میآید:
Qcond = Qevap + Wcomp
در این رابطه:
- Qevap گرمای جذب شده در اواپراتور
- Wcomp توان مصرفی کمپرسور
- Qcond گرمای دفع شده در کندانسور
اگر:
Qevap = 418 kW
Wcomp = 95 kW
در این صورت:
Qcond = 418 + 95
Qcond = 513 kW
این مقدار گرما توسط آب کندانسور جذب شده و سپس از طریق برج خنککن به محیط دفع میشود.
محاسبه افزایش دمای آب کندانسور
افزایش دمای آب در کندانسور را میتوان با رابطه زیر محاسبه کرد:
ΔT = Q / (m × Cp)
اگر:
- Q = 513 kW
- m = 24 kg/s
- Cp = 4.18
در این صورت:
ΔT ≈ 5.1°C
این مقدار نشان میدهد که آب کندانسور تنها حدود ۵ درجه سانتیگراد افزایش دما پیدا میکند که برای عملکرد پایدار سیستم مقدار بسیار مناسبی است.
مقایسه راندمان با چیلر هواخنک
در شرایط مشابه، راندمان چیلرهای هواخنک معمولاً در محدوده زیر قرار دارد:
COP ≈ 2.8 تا 3.2
در حالی که در چیلرهای آب به آب مقدار COP میتواند به:
COP ≈ 4 تا 6
برسد.
این اختلاف نشان میدهد که چیلرهای آب به آب در بسیاری از پروژهها میتوانند حدود ۳۰ تا ۴۰ درصد مصرف انرژی کمتری نسبت به سیستمهای هواخنک داشته باشند. دلیل اصلی این موضوع همان دمای پایینتر کندانسور و کاهش کار مورد نیاز کمپرسور در سیکل تبرید است.
البته در پروژههای کوچکتر مانند واحدهای مسکونی، ویلاها و فضاهای اداری کوچک، معمولاً استفاده از مینی چیلر به عنوان یک راهکار ساده و مستقل رایجتر است. مینی چیلرها که اغلب از نوع هواخنک هستند، به دلیل نصب آسان، عدم نیاز به برج خنککن و اشغال فضای کمتر گزینه مناسبی برای ظرفیتهای پایین محسوب میشوند، هرچند از نظر راندمان انرژی معمولاً در سطح پایینتری نسبت به چیلرهای آب به آب قرار دارند.
محاسبه راندمان بر اساس EER
گاهی راندمان چیلر بر اساس شاخص EER (Energy Efficiency Ratio) نیز بیان میشود. رابطه بین COP و EER به شکل زیر است:
EER = COP × 3.412
اگر COP برابر با 4.4 باشد:
EER ≈ 4.4 × 3.412
EER ≈ 15
این عدد نشاندهنده راندمان بسیار بالای چیلر آب به آب در مقایسه با بسیاری از سیستمهای سرمایشی دیگر است.
تحلیل مصرف انرژی سالانه
برای محاسبه مصرف انرژی سالانه چیلر از رابطه زیر استفاده میشود:
E = W × H
در این رابطه:
- W توان مصرفی کمپرسور
- H ساعات کارکرد سالانه
اگر چیلر سالانه ۲۰۰۰ ساعت کار کند:
E = 95 × 2000
E = 190000 kWh
در حالی که یک چیلر هواخنک با ظرفیت مشابه ممکن است حدود:
300000 kWh
مصرف انرژی داشته باشد. بنابراین استفاده از چیلر آب به آب میتواند بیش از ۱۰۰ هزار کیلووات ساعت صرفهجویی انرژی در سال ایجاد کند.
نحوه عملکرد چیلر آب به آب در سیستمهای سرمایشی
چیلر آب به آب بر اساس سیکل تبرید تراکمی کار میکند و وظیفه اصلی آن تولید آب سرد برای سیستمهای تهویه مطبوع یا فرآیندهای صنعتی است. در این سیستم، گرمای جذبشده از آب سرد در اواپراتور، از طریق مبرد به کندانسور منتقل شده و سپس توسط آب کندانسور و برج خنککن دفع میشود.
چرخه عملکرد این چیلر شامل چهار مرحله اصلی است.
تبخیر مبرد در اواپراتور
در اواپراتور، مبرد با فشار پایین وارد مبدل حرارتی میشود. در این بخش، آب سیستم که معمولاً دمایی در حدود ۱۲ درجه سانتیگراد دارد، وارد اواپراتور شده و گرمای خود را به مبرد منتقل میکند.
در نتیجه:
- مبرد تبخیر میشود
- دمای آب کاهش یافته و به حدود ۷ درجه سانتیگراد میرسد
این آب سرد سپس به فنکویلها، هواسازها یا تجهیزات صنعتی ارسال میشود.
فشردهسازی مبرد توسط کمپرسور
بخار مبرد که از اواپراتور خارج شده است، وارد کمپرسور میشود. کمپرسور با فشردهسازی مبرد باعث افزایش فشار و دمای آن میشود.
در این مرحله:
- فشار مبرد افزایش مییابد
- دمای آن به سطحی بالاتر از دمای آب کندانسور میرسد
این فرآیند امکان انتقال حرارت در کندانسور را فراهم میکند.
دفع حرارت در کندانسور
در کندانسور، مبرد داغ وارد مبدل حرارتی شده و گرمای خود را به آب کندانسور منتقل میکند.
آب کندانسور معمولاً از برج خنککن وارد کندانسور شده و دمایی در حدود ۳۰ درجه سانتیگراد دارد. این آب پس از جذب گرما ممکن است به حدود ۳۵ درجه سانتیگراد برسد و سپس برای خنک شدن مجدد به برج خنککن بازگردد.
در این مرحله:
- مبرد از حالت بخار به مایع تبدیل میشود
- گرمای سیستم از طریق برج خنککن به محیط منتقل میشود
کاهش فشار در شیر انبساط
مبرد مایع پس از خروج از کندانسور وارد شیر انبساط میشود. در این بخش فشار مبرد بهطور ناگهانی کاهش مییابد و دمای آن افت میکند.
پس از این مرحله:
- مبرد با فشار پایین وارد اواپراتور میشود
- چرخه تبرید دوباره تکرار میشود
کاربردهای چیلر آب به آب
به دلیل راندمان بالا و عملکرد پایدار، چیلرهای آب به آب در بسیاری از پروژههای بزرگ مورد استفاده قرار میگیرند. این سیستمها بهویژه در مکانهایی که بار سرمایشی بالا و مصرف انرژی قابل توجه وجود دارد بسیار کاربردی هستند.
مهمترین کاربردهای این نوع چیلر عبارتاند از:
- مجتمعهای تجاری و اداری بزرگ
- بیمارستانها و مراکز درمانی
- هتلها و مراکز اقامتی
- مراکز داده (Data Center)
- صنایع غذایی و سردخانهها
- صنایع دارویی
- کارخانهها و خطوط تولید صنعتی
- پالایشگاهها و صنایع پتروشیمی
در این پروژهها، استفاده از چیلر آب به آب میتواند باعث کاهش قابل توجه مصرف انرژی و افزایش طول عمر تجهیزات شود.
نمودار مسیر جریان آب و تبادل حرارت در چیلر آب به آب
بیشتر بخوانید: بررسی جامع عملکرد کمپرسور چیلر و روش های کاهش مصرف انرژی در سیستم های سرمایشی صنعتی
مقایسه چیلر آب به آب با چیلر هواخنک
در سیستمهای سرمایشی، انتخاب نوع چیلر به عوامل مختلفی مانند شرایط اقلیمی، ظرفیت مورد نیاز و هزینههای بهرهبرداری بستگی دارد.
چیلرهای آب به آب و هواخنک هر کدام ویژگیهای خاص خود را دارند.
ویژگیهای چیلر آب به آب
- راندمان انرژی بالاتر
- مناسب برای ظرفیتهای بالا
- عملکرد پایدار در شرایط دمایی مختلف
- مصرف برق کمتر در بلندمدت
ویژگیهای چیلر هواخنک
- نصب سادهتر
- عدم نیاز به برج خنککن
- مناسب برای پروژههای کوچکتر
- هزینه اولیه کمتر
در بسیاری از پروژههای بزرگ، با وجود هزینه اولیه بیشتر، چیلرهای آب به آب به دلیل کاهش هزینههای انرژی در طول زمان گزینه اقتصادیتری محسوب میشوند.
معیارهای انتخاب چیلر آب به آب
برای انتخاب مناسب این نوع چیلر، باید چند پارامتر مهم در طراحی سیستم در نظر گرفته شود.
محاسبه بار سرمایشی ساختمان
اولین مرحله در انتخاب چیلر، تعیین دقیق بار سرمایشی ساختمان یا فرآیند صنعتی است. این مقدار بر اساس عواملی مانند:
- مساحت ساختمان
- تعداد افراد
- تجهیزات گرمازا
- شرایط اقلیمی
محاسبه دقیق این پارامترها کمک میکند تا ظرفیت مناسب چیلر انتخاب شود و از مشکلاتی مانند بیشبار شدن سیستم یا انتخاب چیلر با ظرفیت بیش از نیاز جلوگیری گردد. در پروژههای بزرگ با بار سرمایشی بالا، معمولاً از چیلر تراکمی آب خنک اسکرو استفاده میشود که به دلیل توان بالا، عملکرد پایدار و راندمان مناسب، گزینهای رایج در سیستمهای سرمایشی مرکزی محسوب میشود.
بررسی کیفیت آب در مدار کندانسور
کیفیت آب در سیستمهای آبخنک اهمیت زیادی دارد. وجود رسوبات و املاح معدنی میتواند باعث کاهش راندمان انتقال حرارت در مبدلها شود.
به همین دلیل استفاده از سیستمهای تصفیه و سختیگیر آب در بسیاری از پروژهها ضروری است.
انتخاب نوع کمپرسور
نوع کمپرسور تأثیر زیادی بر راندمان و ظرفیت چیلر دارد. در چیلرهای آب به آب معمولاً از کمپرسورهای زیر استفاده میشود:
- کمپرسور اسکرو
- کمپرسور اسکرال
- کمپرسور سانتریفیوژ
انتخاب نوع کمپرسور به ظرفیت پروژه و شرایط عملکرد سیستم بستگی دارد.
طراحی مناسب برج خنککن
برج خنککن یکی از اجزای کلیدی در سیستمهای چیلر آب به آب محسوب میشود و نقش بسیار مهمی در دفع حرارت کندانسور دارد. در این سیستمها، گرمای جذبشده توسط مبرد در کندانسور به آب منتقل شده و سپس این آب گرم وارد برج خنککن میشود تا حرارت آن به محیط دفع شود.
اگر برج خنککن بهدرستی طراحی یا انتخاب نشود، دمای آب کندانسور افزایش پیدا میکند. افزایش دمای آب ورودی به کندانسور باعث بالا رفتن دمای چگالش مبرد شده و در نتیجه فشار کاری کمپرسور افزایش مییابد. این موضوع مستقیماً باعث افزایش مصرف انرژی و کاهش راندمان چیلر خواهد شد.
به همین دلیل طراحی صحیح برج خنککن، شامل انتخاب ظرفیت مناسب، طراحی صحیح جریان هوا و آب، و کنترل مناسب دمای آب خروجی، یکی از عوامل کلیدی در دستیابی به عملکرد بهینه سیستم سرمایشی است.
در مقابل، در سیستمهایی که امکان استفاده از برج خنککن وجود ندارد یا محدودیتهای نصب و نگهداری مطرح است، معمولاً از چیلر تراکمی هوا خنک اسکرال استفاده میشود. این نوع چیلر با استفاده از کندانسور هوایی، حرارت را مستقیماً به هوای محیط منتقل میکند و به همین دلیل نیاز به برج خنککن ندارد، هرچند راندمان آن در بسیاری از شرایط پایینتر از سیستمهای آب خنک است.
