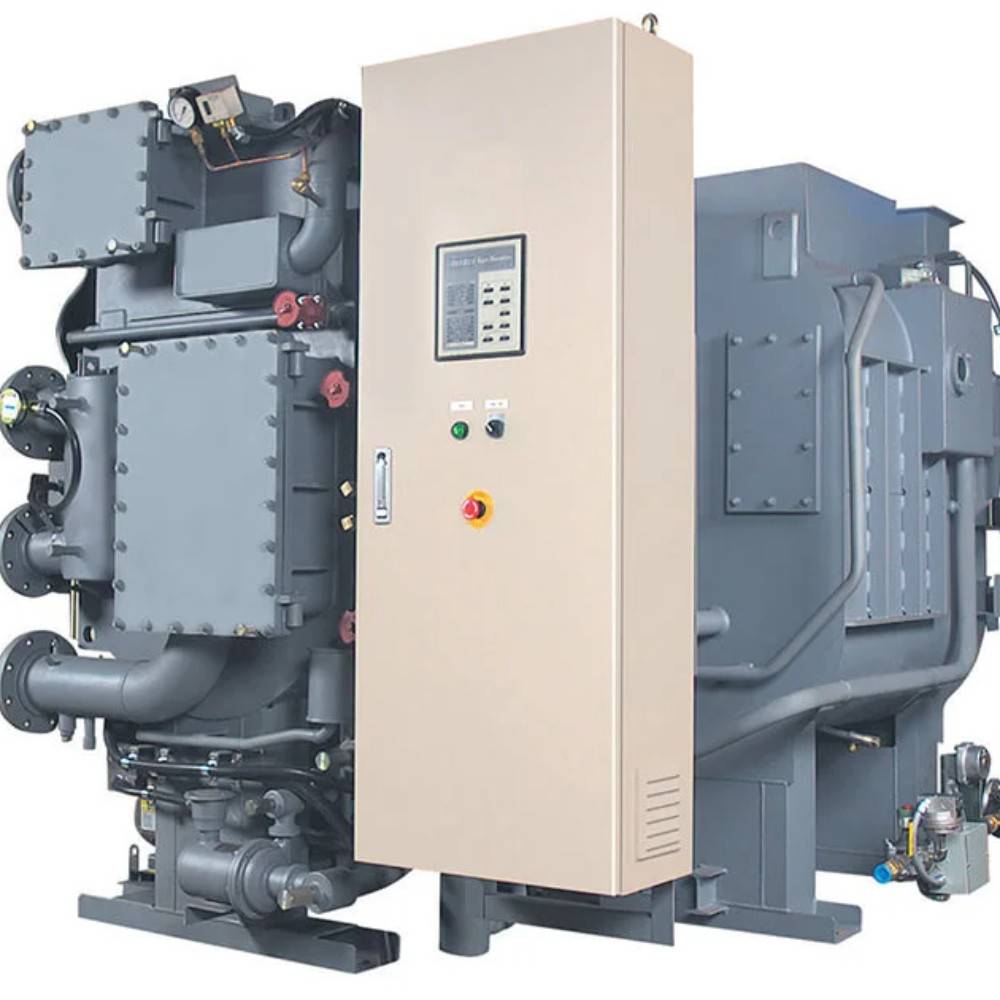

چیلرهای دو اثره

چیلر دو اثره یکی از انواع چیلرهای جذبی است که از دو مرحله (اثر) جذب و تبخیر برای تولید سرمایش استفاده می‌کند. در این سیستم‌ها، انرژی حرارتی برای تولید سرمایش در دو مرحله از یک فرآیند جذبی استفاده می‌شود که باعث می‌شود این چیلرها نسبت به چیلرهای تک اثره کارایی بیشتری داشته باشند. فرآیند دو اثره باعث می‌شود که سیستم توانایی استفاده از منابع حرارتی مختلف را در دو مرحله مختلف داشته باشد.

این چیلرها به‌طور کلی از یک محلول جاذب و یک مبرد برای تولید سرمایش استفاده می‌کنند. در این سیستم، انرژی حرارتی معمولاً از منابعی مانند بخار، آب داغ یا سوخت‌های فسیلی تأمین می‌شود.

نحوه عملکرد چیلر دو اثره

چیلرهای دو اثره از دو مرحله اصلی برای فرآیند جذبی استفاده می‌کنند که هریک از این مراحل به تولید سرمایش کمک می‌کند. این مراحل به شرح زیر هستند:

1. مرحله اول – تبخیر اولیه (اثر اول): در این مرحله، یک محلول جاذب که معمولاً از آب و لیتیم بروماید تشکیل شده است، در اواپراتور اولیه قرار می‌گیرد. در این بخش، مایع مبرد با دمای پایین وارد اواپراتور می‌شود و شروع به تبخیر می‌کند. در این فرآیند، گرما از محیط اطراف گرفته شده و باعث کاهش دمای محیط می‌شود. سپس بخار مبرد به قسمت بعدی منتقل می‌شود.

2. مرحله دوم – جذب مبرد (اثر اول): در مرحله بعدی، بخار مبرد وارد یک محفظه جذب می‌شود که در آن توسط محلول جاذب جذب می‌شود. در این مرحله، گرما از محلول جاذب گرفته شده و بخار مبرد به‌صورت مایع جذب می‌شود. این فرآیند باعث می‌شود که گرما از سیستم خارج شود.

3. مرحله سوم – ژنراتور (اثر دوم): در این مرحله، محلول جاذب که اکنون حاوی مبرد مایع است، به ژنراتور منتقل می‌شود. در این بخش، با استفاده از انرژی حرارتی (معمولاً از بخار یا سوخت) گرما به محلول جاذب وارد می‌شود و باعث تبخیر مبرد از محلول می‌شود. مبرد به بخار تبدیل شده و به کندانسور منتقل می‌شود.

4. مرحله چهارم – کندانسور: در کندانسور، بخار مبرد از ژنراتور وارد می‌شود و با استفاده از یک سیستم خنک‌کننده (مانند آب یا هوا) سرد شده و به مایع تبدیل می‌شود. این مبرد مایع سپس به اواپراتور اولیه بازمی‌گردد تا دوباره فرآیند تبخیر و جذب آغاز شود.

5. مرحله پنجم – اثر دوم (مرحله نهایی): در این مرحله، بعد از کندانسور، مبرد مایع وارد ژنراتور دوم می‌شود. در این ژنراتور، انرژی حرارتی به محلول جاذب وارد می‌شود و باعث تبخیر مجدد مبرد می‌شود. سپس بخار مبرد به‌صورت جداگانه به بخش دیگری از سیستم هدایت می‌شود تا دوباره فرآیند جذب و تبخیر ادامه یابد.

اجزای اصلی چیلرهای دو اثره

چیلرهای دو اثره از اجزای مشابه چیلرهای جذبی تک اثره برخوردار هستند، اما با این تفاوت که در این سیستم‌ها دو مرحله جذب و تبخیر به‌صورت جداگانه انجام می‌شود. اجزای اصلی این سیستم‌ها عبارتند از:

1. اواپراتور: جایی است که مبرد مایع وارد می‌شود و تبخیر می‌شود. در این فرآیند، انرژی حرارتی از محیط اطراف جذب شده و باعث کاهش دما می‌شود.

2. محلول جاذب: معمولاً ترکیبی از آب و لیتیم بروماید است که وظیفه جذب بخار مبرد را در سیستم بر عهده دارد.

3. ژنراتور: در این قسمت، محلول جاذب گرم شده و بخار مبرد از آن جدا می‌شود. ژنراتورهای چیلرهای دو اثره معمولاً به‌صورت دو مرحله‌ای طراحی می‌شوند تا کارایی بیشتری داشته باشند.

4. کندانسور: جایی است که بخار مبرد به مایع تبدیل می‌شود. این بخش معمولاً از سیستم‌های آب‌خنک یا هواخنک استفاده می‌کند تا مبرد را به مایع تبدیل کند.

5. شیر انبساط: وظیفه این بخش کنترل فشار و دمای مبرد است تا فرآیند تبخیر در اواپراتور به‌درستی انجام شود.

6. پمپ جاذب: این پمپ وظیفه جابه‌جایی محلول جاذب در سیستم را بر عهده دارد تا فرآیند جذب بخار مبرد انجام شود.

مزایای چیلرهای دو اثره

چیلرهای دو اثره مزایای بسیاری دارند که آن‌ها را به یک انتخاب عالی برای پروژه‌های صنعتی و تجاری با نیاز به سرمایش بالا تبدیل می‌کند. برخی از مزایای این سیستم‌ها عبارتند از:

1. بهره‌وری بالای انرژی: یکی از بزرگ‌ترین مزایای چیلرهای دو اثره این است که این سیستم‌ها می‌توانند انرژی حرارتی را در دو مرحله استفاده کنند، که باعث افزایش بهره‌وری انرژی نسبت به چیلرهای تک اثره می‌شود. این ویژگی موجب کاهش مصرف سوخت و برق می‌شود و در بلندمدت باعث کاهش هزینه‌های عملیاتی می‌گردد.

2. کاهش مصرف سوخت: با استفاده از سیستم دو اثره، مصرف سوخت نسبت به سیستم‌های تک اثره کاهش می‌یابد، زیرا حرارت موجود در ژنراتور دوم به‌طور مؤثرتر استفاده می‌شود.

3. کاربرد در پروژه‌های بزرگ: چیلرهای دو اثره برای پروژه‌هایی که نیاز به سرمایش در مقیاس بزرگ دارند، مانند کارخانه‌ها، بیمارستان‌ها، و ساختمان‌های اداری بزرگ مناسب هستند.

4. قابلیت استفاده از منابع حرارتی مختلف: چیلرهای دو اثره می‌توانند از منابع حرارتی مختلف (مانند بخار، آب داغ و سوخت‌های فسیلی) استفاده کنند که این ویژگی آن‌ها را برای صنایع مختلف مناسب می‌کند.

معایب چیلرهای دو اثره

اگرچه چیلرهای دو اثره مزایای زیادی دارند، اما معایبی نیز وجود دارد که باید در نظر گرفته شوند:

1. هزینه اولیه بالا: هزینه نصب و راه‌اندازی چیلرهای دو اثره نسبت به چیلرهای تک اثره و چیلرهای تراکمی بالاتر است. این هزینه‌ها شامل هزینه‌های نصب سیستم‌های پیچیده‌تر و تجهیزات اضافی مانند ژنراتورهای دو مرحله‌ای می‌شود.

2. فضای نصب بزرگ: به دلیل وجود اجزای اضافی مانند ژنراتورهای دو مرحله‌ای و دیگر تجهیزات، چیلرهای دو اثره ممکن است فضای بیشتری برای نصب نیاز داشته باشند.

3. نیاز به منابع حرارتی مناسب: این سیستم‌ها برای عملکرد بهینه نیاز به منابع حرارتی مداوم دارند. این بدان معناست که چیلرهای دو اثره در مناطقی که دسترسی به منابع حرارتی محدود است، ممکن است کمتر کاربردی باشند.

کاربردهای چیلرهای دو اثره

چیلرهای دو اثره به‌طور گسترده در صنایع مختلف با نیازهای سرمایشی بالا کاربرد دارند. برخی از کاربردهای رایج این سیستم‌ها عبارتند از:

1. صنایع پتروشیمی و شیمیایی: در این صنایع که به فرآیندهای سرمایشی در مقیاس بزرگ نیاز دارند، چیلرهای دو اثره به‌عنوان یک انتخاب مناسب برای استفاده از منابع حرارتی موجود به‌کار می‌روند.

2. کارخانه‌های بزرگ و صنعتی: در کارخانه‌هایی که نیاز به تولید سرمایش در مقیاس زیاد دارند، این سیستم‌ها می‌توانند به‌طور مؤثر و با بهره‌وری انرژی بالا عمل کنند.

3. مراکز تجاری بزرگ و اداری: برای ساختمان‌های بزرگ تجاری که نیاز به سرمایش مستمر دارند، چیلرهای دو اثره می‌توانند انتخاب مناسبی باشند.

4. بیمارستان‌ها و مراکز درمانی: چیلرهای دو اثره برای مراکز درمانی که نیاز به تهویه و سرمایش پایدار دارند، مناسب هستند.

نتیجه‌گیری

چیلرهای دو اثره گزینه‌ای عالی برای پروژه‌های صنعتی و تجاری با نیازهای سرمایشی بالا هستند. این سیستم‌ها با بهره‌وری بالای انرژی و کاهش مصرف سوخت، می‌توانند به کاهش هزینه‌های عملیاتی کمک کنند. با این حال، هزینه‌های نصب بالا و نیاز به منابع حرارتی مناسب از معایب آن‌ها هستند. برای پروژه‌هایی که به دنبال بهینه‌سازی مصرف انرژی و کاهش هزینه‌ها هستند، چیلرهای دو اثره می‌توانند انتخاب مناسبی باشند.
