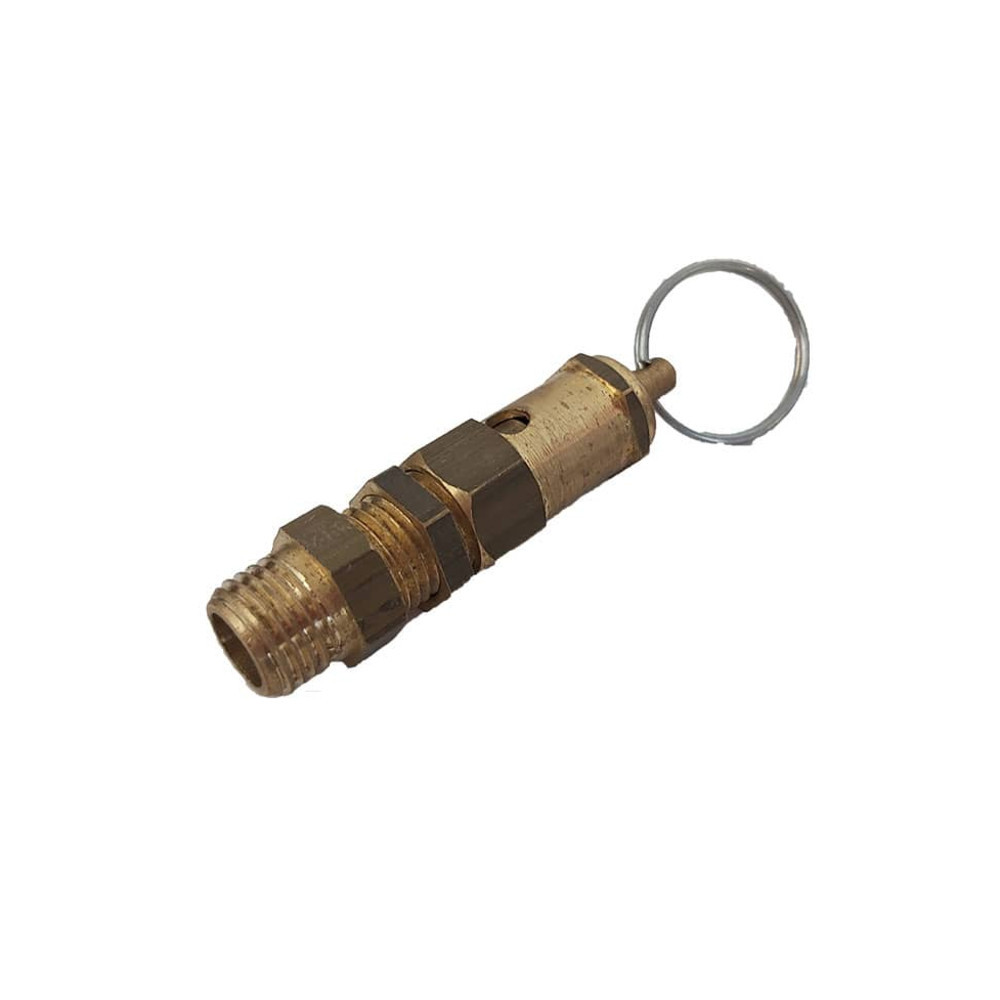

سوپاپ‌ اطمینان

در دنیای صنایع، ایمنی همیشه حرف اول را می‌زند. تجهیزات تحت فشار مانند دیگ‌های بخار، مخازن گاز، چیلرها و خطوط انتقال سیالات، اگر به‌درستی کنترل نشوند، می‌توانند خطرات جبران‌ناپذیری به همراه داشته باشند. در این میان، سوپاپ‌های اطمینان (Safety Valves) یا شیرهای ایمنی، به‌عنوان یکی از کلیدی‌ترین مؤلفه‌های ایمنی در سیستم‌های مکانیکی و حرارتی، نقش حیاتی دارند.

در این مقاله به بررسی کامل عملکرد، ساختار، انواع، کاربردها، استانداردها، و نکات مهم در انتخاب و نگهداری سوپاپ‌های اطمینان می‌پردازیم.

سوپاپ اطمینان چیست؟

سوپاپ اطمینان، شیر مکانیکی خودکار است که برای جلوگیری از افزایش فشار بیش از حد مجاز در سیستم‌های بسته طراحی شده است. این شیر به‌محض رسیدن فشار به مقدار تنظیم‌شده، باز می‌شود تا سیال (بخار، گاز یا مایع) را تخلیه کند و پس از کاهش فشار، دوباره به‌صورت خودکار بسته می‌شود.

چرا استفاده از سوپاپ اطمینان ضروری است؟

• جلوگیری از انفجار مخازن و دیگ‌ها

• محافظت از جان پرسنل و تجهیزات

• رعایت الزامات ایمنی و استانداردهای بین‌المللی

• کاهش هزینه‌های ناشی از آسیب تجهیزات یا توقف تولید

اجزای اصلی سوپاپ اطمینان

1. بدنه (Body): از جنس فولاد، برنج یا استنلس استیل بسته به کاربرد

2. فنر (Spring): تنظیم‌کننده فشار باز شدن سوپاپ

3. دیسک یا پلاگ (Disc): قطعه‌ای که مسیر جریان را مسدود یا باز می‌کند

4. سیت (Seat): محل نشیمنگاه دیسک

5. اهرم یا پیچ تنظیم: جهت تنظیم فشار عملکرد شیر

نحوه عملکرد سوپاپ اطمینان

1. در حالت عادی، فشار سیال پایین‌تر از مقدار تنظیم‌شده است و دیسک تحت فشار فنر بسته باقی می‌ماند.

2. زمانی که فشار سیستم از حد مجاز فراتر رود، نیروی وارده از طرف سیال بر نیروی فنر غلبه کرده و دیسک بالا می‌رود.

3. سوپاپ باز شده و سیال تخلیه می‌شود تا فشار کاهش یابد.

4. پس از برگشت فشار به حد ایمن، سوپاپ مجدداً بسته می‌شود.

انواع سوپاپ‌های اطمینان

کاربردهای رایج سوپاپ اطمینان

• دیگ بخار (Boiler): جلوگیری از افزایش فشار بخار و انفجار

• مخازن تحت فشار: حفظ ایمنی مخازن گاز، بخار و مایعات صنعتی

• سیستم‌های سرمایش و تهویه مطبوع: محافظت از اجزای چیلر، کمپرسور و پمپ

• خطوط انتقال سیالات: تخلیه فشار اضافی ناشی از انسداد یا خرابی

• صنایع نفت، گاز و پتروشیمی: کنترل فشار در فرآیندهای حساس

استانداردهای رایج در طراحی سوپاپ اطمینان

• ASME Section VIII (برای تجهیزات تحت فشار)

• API 526 و API 520 (در صنایع نفت و گاز)

• ISO 4126 (استاندارد بین‌المللی سوپاپ‌های اطمینان)

• DIN EN 4126 (نسخه اروپایی)

رعایت این استانداردها برای اخذ تاییدیه‌های ایمنی و مجوز بهره‌برداری تجهیزات صنعتی الزامی است.

نکات مهم در انتخاب سوپاپ اطمینان

• فشار کاری سیستم (Set Pressure)

• نوع سیال (بخار، مایع، گاز)

• دما و شرایط محیطی

• دبی تخلیه مورد نیاز (Relief Capacity)

• جنس بدنه و دیسک

• نوع اتصال (رزوه‌ای، فلنجی)

انتخاب نادرست سوپاپ می‌تواند عملکرد ایمنی سیستم را مختل کند یا حتی باعث خرابی سریع قطعه شود.

نگهداری و تست دوره‌ای سوپاپ‌های اطمینان

• بازرسی چشمی و تمیزکاری: برای جلوگیری از گیرکردن قطعات متحرک

• تست فشار بازشدن: باید به‌صورت دوره‌ای با دستگاه کالیبراسیون انجام شود

• تعویض فنر یا دیسک در صورت فرسودگی

• ثبت و مستندسازی سوابق عملکرد و تعمیرات

در صنایع حساس، استفاده از شیرهای یدکی آماده نصب نیز توصیه می‌شود.

مزایای استفاده از سوپاپ اطمینان

• محافظت از تجهیزات و پرسنل در برابر خطرات جبران‌ناپذیر

• جلوگیری از توقف تولید به علت خرابی سیستم‌ها

• افزایش عمر مفید تجهیزات تحت فشار

• کاهش هزینه‌های بیمه و الزامات ایمنی

جمع‌بندی

سوپاپ‌های اطمینان، ستون اصلی ایمنی در هر سیستم تحت فشار هستند. با عملکرد سریع، دقیق و مستقل از کنترل‌های الکترونیکی، این شیرها از بروز انفجار، آسیب تجهیزات و خسارات مالی و جانی جلوگیری می‌کنند. انتخاب صحیح، نصب اصولی و نگهداری منظم از سوپاپ اطمینان، تضمین‌کننده پایداری، کارایی و ایمنی بلندمدت تجهیزات صنعتی شما خواهد بود.
