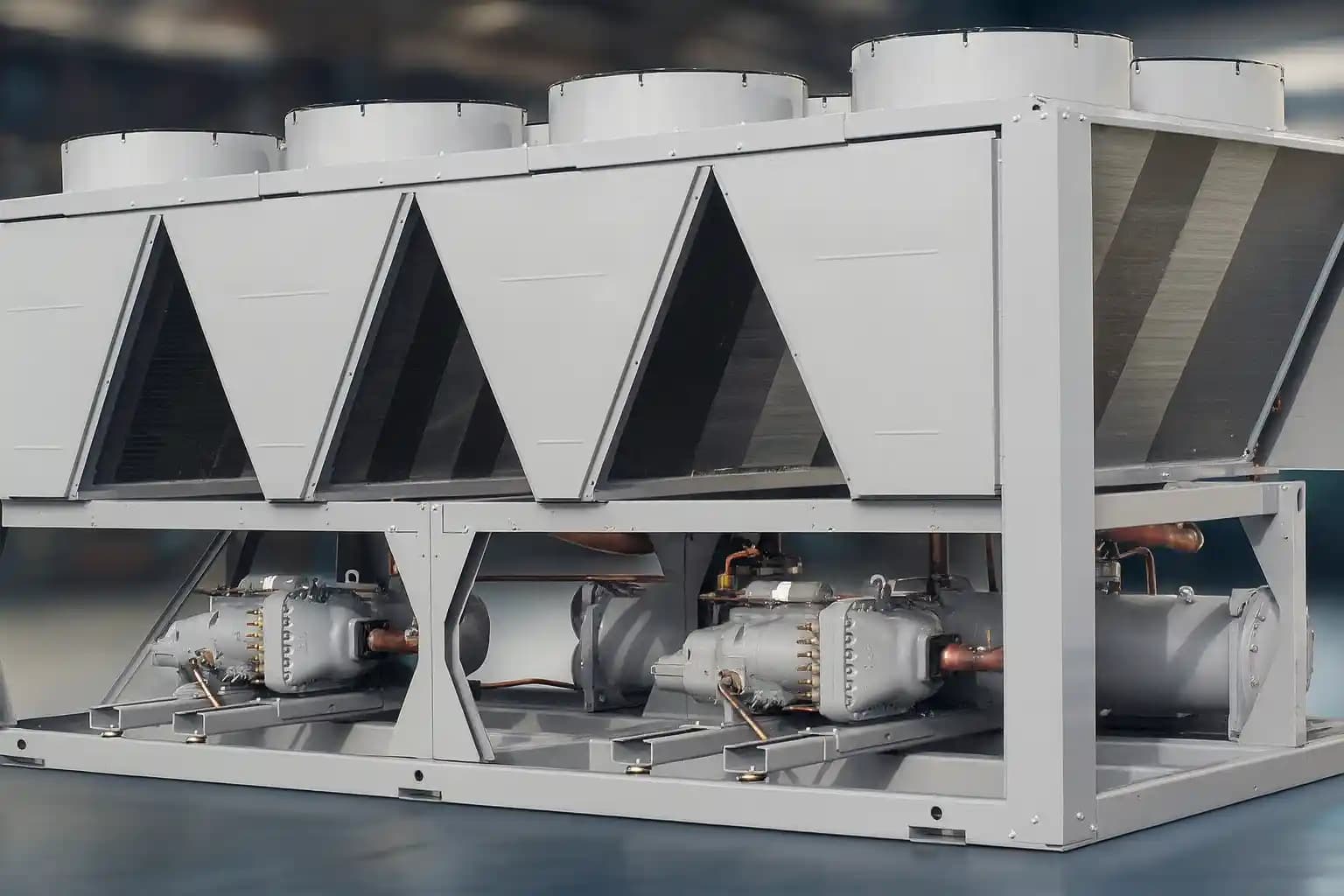

اهمیت چیلر تراکمی هوا خنک در صنعت و ساختمان
چیلر تراکمی هوا خنک (Air Cooled Chiller) یکی از مهمترین تجهیزات در سیستمهای تهویه مطبوع و سرمایش صنعتی به شمار میرود. این دستگاه وظیفه دارد با استفاده از سیکل تبرید تراکمی، حرارت را از یک سیال (معمولاً آب یا محلول گلیکول) گرفته و آن را به محیط بیرون منتقل کند. در سالهای اخیر، به دلیل افزایش هزینههای مصرف آب و محدودیتهای زیستمحیطی، استفاده از چیلرهای هوا خنک در پروژههای ساختمانی، صنعتی، بیمارستانی و دیتا سنترها رشد قابل توجهی داشته است.
از دید مهندسی مکانیک، چیلر هوا خنک یک سیستم ترمودینامیکی باز است که عملکرد آن بر پایه اصول انتقال حرارت، ترمودینامیک سیالات و سیکل تبرید تراکمی بخار طراحی شده است. شناخت دقیق اصول طراحی این سیستم، نقش مهمی در افزایش راندمان انرژی (COP)، کاهش مصرف برق و افزایش طول عمر تجهیزات دارد.
در این مقاله، به صورت کاملاً مهندسی و کاربردی به بررسی اصول طراحی، عملکرد ترمودینامیکی، اجزای اصلی و تحلیل اقتصادی چیلر تراکمی هوا خنک پرداخته میشود.
اصول طراحی چیلر تراکمی هوا خنک
طراحی یک چیلر هوا خنک صرفاً انتخاب یک دستگاه آماده نیست، بلکه یک فرآیند مهندسی چندمرحلهای است که باید بر اساس شرایط واقعی پروژه انجام شود. مهمترین پارامترهای طراحی عبارتاند از:
- شرایط آب و هوایی محل نصب (دمای خشک محیط)
- بار حرارتی ساختمان یا فرآیند صنعتی
- نوع کاربری (مسکونی، تجاری، صنعتی یا دیتا سنتر)
- محدودیتهای فضا و نصب
- راندمان انرژی و مصرف برق
در طراحی مهندسی چیلر، هدف اصلی رسیدن به تعادل بین ظرفیت سرمایشی و مصرف انرژی است. انتخاب اشتباه ظرفیت میتواند باعث افزایش مصرف برق، کاهش راندمان یا استهلاک سریع کمپرسور شود.
یکی از اصول مهم در طراحی، در نظر گرفتن شرایط پیک بار (Peak Load) و بار جزئی (Part Load) است. بسیاری از چیلرها بیشتر زمان کاری خود را در بار جزئی سپری میکنند، بنابراین راندمان در این حالت اهمیت بیشتری دارد.در این میان، استفاده از مبدل حرارتی صفحهای نقش مهمی در بهینهسازی عملکرد سیستم دارد. این نوع مبدل به دلیل سطح تبادل حرارتی بالا، راندمان انتقال حرارت مناسب و ابعاد فشرده میتواند باعث بهبود عملکرد چیلر در شرایط بار متغیر شود و به حفظ راندمان در بارهای جزئی کمک کند.
عملکرد ترمودینامیکی چیلر تراکمی هوا خنک
عملکرد چیلر هوا خنک بر اساس سیکل تبرید تراکمی بخار (Vapor Compression Cycle) است. این سیکل شامل چهار فرآیند اصلی است:
- فشردهسازی مبرد در کمپرسور
- دفع حرارت در کندانسور هوا خنک
- کاهش فشار در شیر انبساط
- جذب حرارت در اواپراتور
در این چرخه، مبرد بهصورت مداوم تغییر فاز داده و انرژی گرمایی را از محیط داخلی جذب و به محیط بیرونی دفع میکند.
تحلیل ترمودینامیکی ساده
در یک سیکل ایدهآل، هدف افزایش اختلاف آنتالپی بین ورودی و خروجی اواپراتور است تا ظرفیت سرمایشی افزایش یابد.
ظرفیت سرمایشی:
Q = ṁ × (h1 - h4)
در این رابطه:
- Q ظرفیت سرمایشی (kW)
- ṁ دبی جرمی مبرد
- h1 آنتالپی خروجی اواپراتور
- h4 آنتالپی ورودی اواپراتور
راندمان سیستم نیز با شاخص COP سنجیده میشود که یکی از مهمترین معیارهای طراحی است.
COP: COP = Q / Wدر این فرمول:
- Q ظرفیت سرمایشی
- W توان مصرفی کمپرسور
هرچه COP بالاتر باشد، سیستم از نظر انرژی بهینهتر خواهد بود.
در این میان، کندانسور چیلر هواخنک یکی از حیاتیترین اجزای سیکل تبرید است. وظیفه کندانسور، دفع حرارت مبرد داغ و تبدیل آن به مایع از طریق تبادل حرارت با هوای محیط است.
بررسی مهندسی چیلر تراکمی هوا خنک و رفتار ترمودینامیکی در شرایط واقعی
چیلر تراکمی هوا خنک (Air Cooled Chiller) یکی از پرکاربردترین سیستم های سرمایشی در HVAC صنعتی و ساختمانی است. این سیستم بر پایه سیکل تبرید تراکمی بخار کار میکند و وظیفه آن تأمین آب سرد برای تهویه مطبوع یا فرآیندهای صنعتی است.
اما نکته مهم اینجاست:
عملکرد واقعی چیلر در پروژه، با دادههای کاتالوگی تفاوت قابل توجهی دارد.
این اختلاف ناشی از شرایط محیطی، بار جزئی، افتهای حرارتی و محدودیتهای طراحی است.در این میان، در برخی پروژههای صنعتی از پکیج چیلر + برج خنک کن استفاده میشود تا بخشی از محدودیتهای چیلر هواخنک کاهش پیدا کند. در این ترکیب، برج خنککن با بهبود شرایط دفع حرارت، کمک میکند تا فشار کاری سیستم پایینتر آمده و در نتیجه راندمان کلی (COP) بهبود یابد و عملکرد سیستم در شرایط واقعی پایدارتر شود.
سیکل تبرید تراکمی در چیلر هوا خنک و رفتار ترمودینامیکی واقعی
سیکل تبرید شامل چهار فرآیند اصلی است:
- فشردهسازی (Compression)
- تقطیر (Condensation)
- انبساط (Expansion)
- تبخیر (Evaporation)
اما در شرایط واقعی، هر مرحله دارای تلفات انرژی است.
فرمول ظرفیت سرمایشی
ظرفیت سرمایشی:
Q = ṁ × (h1 - h4)
در این رابطه:
- Q ظرفیت سرمایشی
- ṁ دبی جرمی مبرد
- h آنتالپی نقاط سیکل
این رابطه پایه تحلیل عملکرد چیلر است.در چیلر تراکمی آب خنک، به دلیل استفاده از آب در کندانسور، شرایط دفع حرارت پایدارتر از سیستمهای هواخنک است، اما همچنان تلفات در کمپرسور، مبدلها و خطوط لوله وجود دارد.
چرا عملکرد واقعی چیلر با شرایط طراحی متفاوت است؟
در طراحی، معمولاً یک نقطه استاندارد (Design Condition) فرض میشود، اما در عمل:
- دمای محیط تغییر میکند
- بار ساختمان ثابت نیست
- سیستم در Part Load کار میکند
- افت فشار وجود دارد
نتیجه:
COP واقعی همیشه کمتر از COP نامی است.همین اصل در سیستمهای حرارتی مثل دیگ آبگرم نیز دیده میشود؛ دیگ در شرایط طراحی ممکن است راندمان ایدهآل داشته باشد، اما در عمل بهدلیل تغییر بار مصرفی، افت حرارتی و شرایط بهرهبرداری، عملکرد واقعی آن با مقدار اسمی متفاوت خواهد بود.
تحلیل COP و راندمان انرژی در چیلر هوا خنک
COP مهمترین شاخص راندمان در چیلر است.
COP = Q / W
اما در پروژه واقعی باید توان کل سیستم لحاظ شود:
COP واقعی = Q / (W کمپرسور + W فن + W پمپ)
نکته مهندسی:
در پروژههای واقعی، COP میتواند 15 تا 40 درصد کمتر از مقدار کاتالوگی باشد.
اثر دمای محیط بر ظرفیت واقعی چیلر (Ambient Impact)
چیلر هوا خنک به شدت به دمای محیط وابسته است.
افزایش دمای محیط باعث:
- افزایش فشار کندانسور
- افزایش توان کمپرسور
- کاهش ظرفیت سرمایشی
رابطه تجربی:
هر 1°C افزایش دمای محیط ≈ 2 تا 4٪ افت ظرفیت
بنابراین در مینی چیلرها، انتخاب و سایزینگ تجهیزات باید با توجه به دمای محیط محل نصب انجام شود تا سیستم در روزهای گرم عملکرد بهینه داشته باشد.
تحلیل عملکرد در بار جزئی (Part Load Efficiency)
بیشترین زمان کارکرد چیلر در بار جزئی است، نه ظرفیت کامل.
رفتار سیستم در Part Load:
- کاهش راندمان کمپرسور
- افزایش نقش تلفات ثابت (فن و پمپ)
- تغییر نقطه کار سیکل
شاخص مهم:
- IPLV (Integrated Part Load Value)
سیستمهای مدرن باید بر اساس IPLV طراحی شوند نه فقط Full Load.
اهمیت کندانسور هوا خنک در راندمان سیستم
کندانسور مهمترین محدودیت طراحی در چیلر هوا خنک است.
وظیفه اصلی:
تبدیل گاز داغ مبرد به مایع با استفاده از هوا
اگر کندانسور ضعیف طراحی شود:
- فشار High Side بالا میرود
- مصرف انرژی افزایش مییابد
- COP کاهش مییابد
در نتیجه، طراحی دقیق کندانسور در چیلر تراکمی هواخنک اسکرو اینورتر مستقیماً بر مصرف برق، ظرفیت واقعی و پایداری عملکرد سیستم تأثیر میگذارد.
تحلیل مهندسی کمپرسور در چیلر تراکمی
کمپرسور قلب سیستم است و عملکرد آن تعیینکننده کل راندمان است.
انواع کمپرسور:
- اسکرال (Scroll)
- اسکرو (Screw)
- سانتریفیوژ (Centrifugal)
نکته طراحی:
- اسکرو → مناسب بار متغیر صنعتی
- اسکرال → مناسب ظرفیت متوسط
اثر طراحی اشتباه بر مصرف انرژی چیلر
طراحی نادرست باعث:
- Oversizing
- Cycling کمپرسور
- کاهش COP
- افزایش هزینه برق
در مینی چیلر اداری و تجاری اهمیت این موضوع بیشتر است، چون بارهای داخلی (افراد، تجهیزات اداری، روشنایی) دائماً در حال تغییر هستند و اگر طراحی دقیق نباشد، سیستم همیشه در حالت غیر بهینه کار میکند و مصرف انرژی بهطور محسوس افزایش پیدا میکند.
فرمول بار کلی:
Q_total = Q_sensible + Q_latent + Q_internal
نقش کنترل ظرفیت (Capacity Control) در راندمان واقعی
روشهای کنترل ظرفیت:
- اینورتر (VFD)
- Slide Valve
- Multi Compressor Staging
نتیجه:
سیستمهای دارای VFD تا 25٪ مصرف انرژی کمتر دارند.
اثر شرایط اقلیمی بر طراحی چیلر هوا خنک
در مناطق گرم:
- Condensing Pressure افزایش مییابد
- ظرفیت کاهش پیدا میکند
- نیاز به Oversize کنترلشده وجود دارد
در طراحی حرفهای از Ambient Correction Factor استفاده میشود.
این اصول در دیگ بخار سه تن نیز کاربرد دارند، زیرا دمای محیط و فشار کاری مستقیم بر راندمان و عملکرد دیگ تأثیر میگذارد و سایزینگ صحیح تجهیزات ضروری است.
تحلیل اقتصادی و هزینه واقعی بهرهبرداری
هزینه واقعی چیلر فقط خرید اولیه نیست.
شامل:
- هزینه انرژی
- نگهداری
- تعمیرات
- توقف سیستم
مهمترین بخش:
70٪ هزینه کل مربوط به انرژی است.
اجزای اصلی چیلر هوا خنک
چیلر تراکمی هوا خنک از چند جزء اصلی تشکیل شده است که هرکدام نقش حیاتی در عملکرد سیستم دارند:
کمپرسور
کمپرسور قلب سیستم تبرید است. وظیفه آن افزایش فشار و دمای مبرد است. انواع کمپرسورهای مورد استفاده شامل اسکرال، اسکرو و پیستونی هستند. در سیستمهای صنعتی معمولاً از کمپرسور اسکرو به دلیل راندمان بالاتر استفاده میشود.
کندانسور هوا خنک
در این بخش، مبرد داغ توسط جریان هوا خنک شده و به حالت مایع تبدیل میشود. طراحی کندانسور تأثیر مستقیم بر راندمان کل سیستم دارد.
اواپراتور
اواپراتور محل جذب حرارت از آب یا سیال فرآیندی است. در این قسمت، مبرد تبخیر شده و گرمای محیط داخلی را جذب میکند.
شیر انبساط
این قطعه وظیفه کاهش فشار مبرد و کنترل جریان آن را بر عهده دارد.
فنها و سیستم کنترل
فنها جریان هوا را روی کویل کندانسور تأمین میکنند. سیستم کنترل نیز وظیفه مدیریت دما، فشار و حفاظت از سیستم را دارد.در بین این اجزا، اواپراتور چیلر نقش بسیار کلیدی در فرآیند تبادل حرارت دارد و کیفیت طراحی و عملکرد آن تأثیر مستقیم بر راندمان نهایی سیستم دارد.
تحلیل بار حرارتی ساختمان
یکی از مراحل مهم در طراحی چیلر، محاسبه بار حرارتی است. این بار شامل مجموع حرارتهای وارد شده از طریق دیوارها، تجهیزات، افراد و تابش خورشید است.
بار حرارتی:
Q_total = Q_sensible + Q_latentدر این رابطه:
- Q_total بار کل سرمایشی
- Q_sensible بار محسوس
- Q_latent بار نهان
محاسبه دقیق بار حرارتی باعث جلوگیری از انتخاب اشتباه ظرفیت چیلر میشود.
مقایسه چیلر هوا خنک و آب خنک
| چیلر آب خنک | چیلر هوا خنک | ویژگی |
|---|---|---|
| دارد | ندارد | مصرف آب |
| بیشتر | کمتر | هزینه نگهداری |
| بالا | متوسط | راندمان |
| پیچیدهتر | سادهتر | نصب |
| کمتر | بیشتر | فضای مورد نیاز |
بیشتر بخوانید: کاربردهای صنعتی و نکات طراحی کلیدی مبدل حرارتی بخار پیشرو در سیستم های فرآیندی
تحلیل نیاز پروژه و تعیین بار سرمایشی واقعی
در فرآیند طراحی سیستمهای سرمایش صنعتی، اولین و مهمترین مرحله پس از شناخت اصول اولیه، تحلیل دقیق نیاز پروژه است. انتخاب چیلر تراکمی هوا خنک بدون در نظر گرفتن شرایط واقعی بهرهبرداری، یکی از رایجترین خطاهای مهندسی در پروژههای ساختمانی و صنعتی است.
بار سرمایشی (Cooling Load) باید بر اساس شرایط واقعی شامل موارد زیر محاسبه شود:
- دمای خشک و رطوبت نسبی محیط
- نوع کاربری ساختمان یا فرآیند صنعتی
- میزان تابش خورشیدی
- بار داخلی ناشی از تجهیزات و افراد
- ساعات کارکرد سیستم
در پروژههای واقعی، بار سرمایشی همیشه ثابت نیست و به صورت دینامیکی تغییر میکند. بنابراین تحلیل حالت پیک بار (Peak Load) و بار جزئی (Part Load) اهمیت بسیار بالایی دارد.
اصول انتخاب مهندسی چیلر هوا خنک
انتخاب چیلر مناسب فقط بر اساس ظرفیت نامی (Nominal Capacity) یک اشتباه رایج است. در طراحی مهندسی باید چند پارامتر کلیدی در نظر گرفته شود:
ظرفیت واقعی در شرایط کاری
ظرفیت چیلر باید بر اساس شرایط محیطی محل نصب تصحیح شود. دمای بالای محیط باعث کاهش راندمان کندانسور هوا خنک میشود.
راندمان انرژی (COP و EER)
یکی از مهمترین شاخصها در انتخاب مهندسی، ضریب عملکرد سیستم است.
COP: COP = Q / W
هرچه مقدار COP بالاتر باشد، سیستم از نظر مصرف انرژی بهینهتر است.
انتخاب ظرفیت با در نظر گرفتن Over Design
در طراحی مهندسی معمولاً یک حاشیه اطمینان بین 10 تا 20 درصد در نظر گرفته میشود تا سیستم در شرایط پیک دچار کمبود ظرفیت نشود.در بسیاری از سیستمهای چیلر هواخنک (بهخصوص در طراحیهای صنعتی یا هیبریدی)، مبدل حرارتی پوسته و لوله نقش کلیدی در پایداری عملکرد دارد. این مبدل به دلیل سطح تبادل حرارتی بالا و قابلیت کار در فشارهای مختلف، کمک میکند تا انتقال حرارت بین مبرد و سیال بهصورت پایدار انجام شود.
عملکرد واقعی چیلر در شرایط محیطی
عملکرد چیلر هوا خنک به شدت وابسته به دمای محیط است. برخلاف چیلرهای آب خنک که از برج خنککن استفاده میکنند، در این سیستمها تبادل حرارت مستقیماً با هوا انجام میشود.
افزایش دمای محیط باعث موارد زیر میشود:
- افزایش فشار کندانسور
- کاهش راندمان کمپرسور
- افزایش مصرف برق
- کاهش ظرفیت سرمایشی واقعی
در شرایط تابستانی گرم، ممکن است ظرفیت واقعی چیلر تا 15 الی 25 درصد کمتر از ظرفیت نامی شود.
تحلیل رابطه دما و ظرفیت سرمایشی
رابطه بین دمای محیط و ظرفیت سرمایشی یک رابطه خطی معکوس نیست، بلکه رفتاری غیرخطی دارد.
y=ax2+bx+cy = ax^2 + bx + cy=ax2+bx+c
در این مدل، y نشاندهنده ظرفیت سرمایشی و x دمای محیط است. این رابطه نشان میدهد که با افزایش دما، افت ظرفیت به صورت شتابدار رخ میدهد.در چیلر تراکمی آب خنک اسکرو اینورتر، رابطه بین دمای محیط و ظرفیت سرمایشی یک رابطه خطی ساده نیست، بلکه رفتاری غیرخطی و شتابدار دارد. با افزایش دمای محیط، فشار کندانس بالا میرود و کمپرسور اسکرو اینورتر برای حفظ شرایط کاری، با وجود کنترل دور، در نهایت با افت ظرفیت مواجه میشود.
تحلیل مصرف انرژی در بار جزئی
بیشتر چیلرها در طول سال در حالت بار جزئی کار میکنند، نه در ظرفیت نامی. بنابراین بررسی راندمان در Part Load بسیار مهمتر از حالت Full Load است.
در بار جزئی:
- کمپرسور روشن و خاموش میشود یا مدولار کار میکند
- مصرف انرژی کاهش مییابد اما راندمان لحظهای ممکن است افت کند
- سیستمهای اینورتر عملکرد بهتری دارند
مقایسه عملکرد در شرایط مختلف آب و هوایی
| ظرفیت واقعی | مصرف انرژی | راندمان چیلر | شرایط محیطی |
|---|---|---|---|
| نزدیک به نامی | کم | بالا | آب و هوای معتدل |
| کاهش یافته | زیاد | متوسط | آب و هوای گرم |
| افت شدید | بسیار زیاد | پایین | آب و هوای بسیار گرم |
بیشتر بخوانید: راهنمای جامع مبدل حرارتی بیمارستانی: انواع، مزایا، کاربردها و نکات فنی
اهمیت انتخاب کمپرسور در عملکرد واقعی
کمپرسور یکی از حساسترین اجزای چیلر است و نقش مستقیم در عملکرد واقعی دارد. انتخاب نوع کمپرسور باید بر اساس شرایط کاری انجام شود:
- کمپرسور اسکرال: مناسب ظرفیتهای پایین و متوسط
- کمپرسور اسکرو: مناسب ظرفیتهای متوسط تا بالا
- کمپرسور سانتریفیوژ: مناسب پروژههای بزرگ صنعتی
کمپرسورهای مدرن با کنترل اینورتر میتوانند راندمان سیستم را در بارهای جزئی بهبود دهند.
نمودار مفهومی عملکرد چیلر
رابطه بین بار سرمایشی و مصرف انرژی معمولاً به صورت غیرخطی است:
y=kxny = kx^ny=kxn
در این رابطه:
- y مصرف انرژی
- x بار سرمایشی
- n ضریب غیرخطی بودن سیستم
این نشان میدهد که افزایش بار همیشه به صورت مستقیم باعث افزایش مصرف انرژی نمیشود.
در این سیستم، افزایش بار سرمایشی در پکیج چیلر + برج خنک کن مدار بسته همیشه بهصورت خطی باعث افزایش مصرف انرژی نمیشود، بلکه به دلیل رفتار غیرخطی تجهیزات (کمپرسور، پمپها و تبادل حرارت)، شیب مصرف در بارهای بالا تندتر میشود.
عوامل مؤثر بر قیمت چیلر تراکمی هوا خنک
قیمت چیلر تراکمی هوا خنک فقط به ظرفیت نامی آن وابسته نیست، بلکه مجموعهای از عوامل مهندسی و اقتصادی در تعیین هزینه نهایی نقش دارند. در پروژههای واقعی، دو چیلر با ظرفیت یکسان میتوانند اختلاف قیمت قابل توجهی داشته باشند.
مهمترین عوامل مؤثر بر قیمت عبارتاند از:
- ظرفیت سرمایشی (TR یا kW)
- نوع کمپرسور (اسکرال، اسکرو، سانتریفیوژ)
- برند تجهیزات اصلی (کمپرسور، کندانسور، کنترلر)
- راندمان انرژی (COP و EER)
- نوع کویل و متریال کندانسور
- سیستم کنترل و اتوماسیون
- شرایط طراحی (دما و اقلیم پروژه)
هرچه راندمان انرژی بالاتر باشد، معمولاً قیمت اولیه نیز افزایش مییابد، اما هزینه بهرهبرداری کاهش پیدا میکند.
تحلیل هزینه چرخه عمر (Life Cycle Cost - LCC)
در مهندسی HVAC، تصمیمگیری صرفاً بر اساس قیمت اولیه یک اشتباه است. معیار صحیح، هزینه چرخه عمر سیستم است که شامل کل هزینههای پروژه در طول دوره بهرهبرداری میشود.
اجزای اصلی LCC عبارتاند از:
- هزینه خرید اولیه
- هزینه مصرف انرژی
- هزینه تعمیر و نگهداری
- هزینه توقف سیستم (Downtime)
فرمول کلی هزینه چرخه عمر:
هزینه چرخه عمر:
LCC = C_initial + C_energy + C_maintenance + C_downtimeدر این رابطه:
- C_initial هزینه اولیه خرید و نصب
- C_energy هزینه برق مصرفی در طول عمر
- C_maintenance هزینه سرویس و نگهداری
- C_downtime هزینه توقف تولید یا بهرهبرداری
در بسیاری از پروژههای صنعتی، هزینه انرژی در طول عمر سیستم میتواند 3 تا 5 برابر هزینه اولیه باشد.در مینی چیلر مسکونی ، تصمیمگیری صرفاً بر اساس قیمت اولیه اشتباه است، زیرا هزینه چرخه عمر (Life Cycle Cost – LCC) معیار واقعی اقتصادی محسوب میشود و شامل کل هزینههای سیستم در طول دوره بهرهبرداری میشود.
تحلیل مصرف انرژی و تأثیر آن بر هزینه نهایی
مصرف انرژی مهمترین بخش هزینههای یک چیلر تراکمی هوا خنک است. حتی اختلاف کوچک در راندمان میتواند در بلندمدت باعث اختلاف مالی بسیار بزرگ شود.
توان مصرفی سیستم به صورت زیر قابل تحلیل است:
توان مصرفی:
W = Q / COP
هرچه COP بالاتر باشد، توان مصرفی کاهش یافته و هزینه برق کمتر میشود.
در پروژههای بزرگ مانند بیمارستانها و دیتا سنترها، بهینهسازی ۱۰٪ در مصرف انرژی میتواند منجر به صرفهجوییهای چند میلیاردی در طول عمر پروژه شود.
بازگشت سرمایه (ROI) در سیستمهای سرمایشی
یکی از مهمترین شاخصهای اقتصادی در انتخاب چیلر، بازگشت سرمایه است. این شاخص نشان میدهد که هزینه اولیه خرید در چه مدت از طریق صرفهجویی انرژی جبران میشود.
فرمول ساده ROI:
بازگشت سرمایه: ROI = (صرفهجویی سالانه / هزینه اولیه) × 100
اگر سیستم دارای راندمان بالا انتخاب شود، زمان بازگشت سرمایه معمولاً بین 2 تا 5 سال خواهد بود.در صورتی که چیلر تراکمی هواخنک اسکرو با راندمان بالا انتخاب شود، معمولاً زمان بازگشت سرمایه بین 2 تا 5 سال خواهد بود، که نشاندهنده صرفهجویی قابل توجه در مصرف برق و هزینههای عملیاتی بلندمدت است.
بهینهسازی اقتصادی در انتخاب چیلر
بهینهسازی در انتخاب چیلر تراکمی هوا خنک فقط به کاهش قیمت خرید محدود نمیشود، بلکه باید کل سیستم از نظر اقتصادی تحلیل شود.
راهکارهای بهینهسازی شامل:
انتخاب ظرفیت واقعی به جای ظرفیت بیش از حد
انتخاب Oversize باعث افزایش هزینه اولیه و مصرف انرژی در بار جزئی میشود.
استفاده از کمپرسور اینورتر
سیستمهای دور متغیر باعث کاهش مصرف انرژی در بارهای جزئی میشوند.
طراحی ماژولار
استفاده از چند چیلر کوچک به جای یک چیلر بزرگ باعث افزایش انعطافپذیری و کاهش هزینه نگهداری میشود.
انتخاب کندانسور بهینه
طراحی مناسب کویل هوا خنک تأثیر مستقیم بر کاهش فشار کاری کمپرسور دارد.
جدول مقایسه هزینه اولیه و هزینه بهرهبرداری
| راندمان | هزینه انرژی سالانه | هزینه اولیه | نوع انتخاب |
|---|---|---|---|
| متوسط | بالا | پایین | چیلر ارزان |
| خوب | متوسط | متوسط | چیلر استاندارد |
| بسیار بالا | پایین | بالا | چیلر High Efficiency |
تاثیر طراحی صحیح بر هزینه کل پروژه
طراحی صحیح سیستم چیلر میتواند تأثیر مستقیم بر هزینههای بلندمدت داشته باشد. در بسیاری از پروژهها مشاهده شده که:
- اختلاف ۱۰٪ در COP → اختلاف ۳۰٪ در هزینه برق
- انتخاب اشتباه ظرفیت → افزایش ۲۰٪ مصرف انرژی
- طراحی ضعیف کندانسور → کاهش عمر کمپرسور
بنابراین تصمیم مهندسی در مرحله طراحی، بسیار مهمتر از خرید تجهیزات است.
در پروژههای صنعتی و ساختمانی بزرگ، این موضوع در انتخاب چیلر تراکمی آب خنک اسکرو اهمیت بیشتری پیدا میکند. این نوع چیلرها به دلیل استفاده از کمپرسورهای اسکرو و سیستم خنککاری آبی، معمولاً راندمان بالاتری در ظرفیتهای متوسط و بالا ارائه میدهند. با این حال، دستیابی به عملکرد واقعی آنها به طراحی صحیح وابسته است. انتخاب مناسب ظرفیت، طراحی دقیق کندانسور، تعیین دبی صحیح آب برج خنککننده و تنظیم پارامترهای مدار تبرید، همگی میتوانند بر شاخصهایی مانند COP، مصرف انرژی و طول عمر کمپرسور تأثیر مستقیم داشته باشند.
