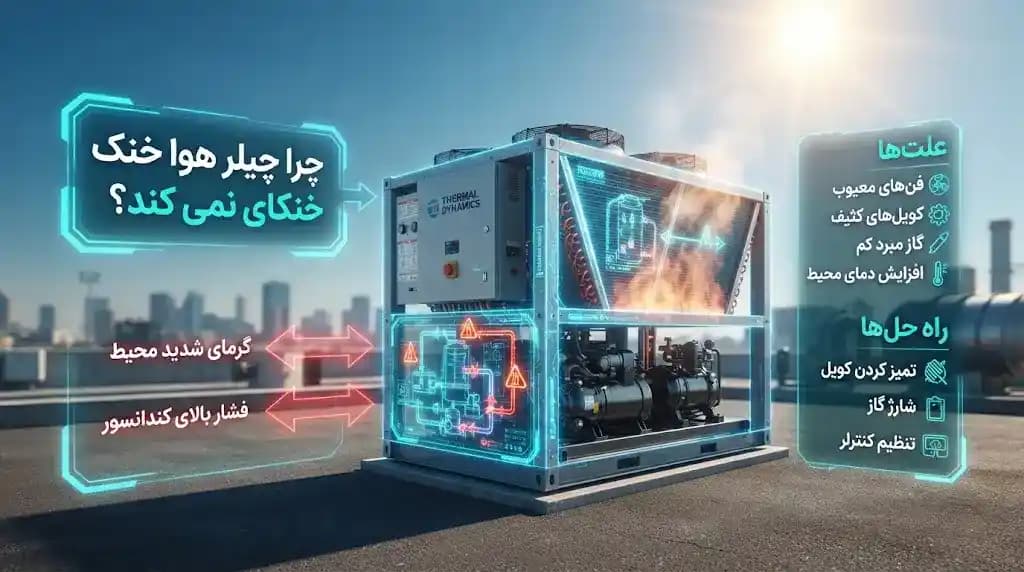

اگر چیلر هواخنک در روزهای گرم تابستان روشن است اما آب خروجی آن به دمای مورد انتظار نمی رسد یا دستگاه مدام با فشار بالا کار می کند، نباید از همان اول سراغ تعویض کمپرسور یا اضافه کردن گاز برویم. در بسیاری از موارد مشکل از دفع حرارت کندانسور، گردش هوا، دبی آب یا تنظیمات کنترلی است. تشخیص درست باید با اندازه گیری شروع شود؛ چون یک علامت مشابه ممکن است چند علت متفاوت داشته باشد.
چیلر هواخنک گرمای آب یا سیال فرآیندی را می گیرد و از طریق کندانسور به هوای محیط انتقال می دهد. وقتی هوای بیرون خیلی گرم است یا گرمای مبرد به خوبی دفع نمی شود، فشار تقطیر بالا می رود و ظرفیت سرمایش دستگاه ممکن است کاهش پیدا کند. البته مقدار افت ظرفیت به طراحی دستگاه و شرایط کاری آن بستگی دارد و نمی توان برای همه مدل ها یک عدد ثابت در نظر گرفت.برای بررسی تمام مدلها میتونید دسته بندی چیلر تراکمی هوا خنک رو بررسی کنید.
اول مشخص کنیم افت سرمایش از کجاست
قبل از باز کردن دستگاه چند سوال ساده را جواب بدهید. آیا چیلر قبلا در همین شرایط آب و هوایی عملکرد مناسبی داشته است؟ آیا مشکل فقط در ساعت های گرم روز اتفاق می افتد یا از صبح هم وجود دارد؟ آیا فن ها روشن هستند؟ دمای آب ورودی و خروجی چقدر است؟ آیا دستگاه آلارم فشار بالا یا خطای جریان آب نشان می دهد؟
جواب این سوال ها مسیر عیب یابی را کوتاه می کند. اگر مشکل فقط در ساعات گرم رخ می دهد باید شرایط محیط و کندانسور جدی تر بررسی شود. اگر دمای آب خروجی همیشه بالاتر از مقدار تنظیم شده است باید ظرفیت واقعی دستگاه و بار سرمایشی هم بررسی شود.
برای شناخت مدل های مختلف و مشخصات اولیه دستگاه می توانید صفحه دسته بندی چیلر هواخنک اکسرلند با برند اکسرژی را ببینید. مشخصات مدل به تنهایی برای تشخیص خرابی کافی نیست اما به شناسایی نوع کمپرسور و ظرفیت اسمی کمک می کند.
۷ علت اصلی خنک نکردن چیلر هواخنک
۱. دمای بالای محیط و افزایش فشار کندانسور
در چیلر هواخنک، کندانسور باید گرمای مبرد را به هوای بیرون منتقل کند. وقتی دمای محیط بالا می رود اختلاف دمای لازم برای دفع حرارت کمتر می شود و سیستم برای تقطیر مبرد به شرایط کاری سخت تری می رسد. نتیجه ممکن است افزایش فشار کندانسور، بالا رفتن توان کمپرسور و کاهش ظرفیت قابل دسترس باشد.
در این وضعیت باید دمای هوای ورودی به کندانسور را اندازه گرفت. دمای هوا در اطراف دستگاه همیشه با دمای واقعی ورودی کویل یکی نیست؛ مثلا اگر هوای گرم خروجی دوباره به سمت کویل برگردد، دمای ورودی دستگاه بالا می رود. این اتفاق در نصب نزدیک دیوار، جانمایی نامناسب یا فاصله کم بین چند دستگاه بیشتر دیده می شود.
راه حل فقط انتخاب یک چیلر بزرگ تر نیست. ابتدا باید مسیر ورود و خروج هوا و شرایط نصب بررسی شود. برای آشنایی با نکات طراحی و عملکرد این بخش، مقاله مهندسی چیلر هواخنک را مطالعه کنید.
۲. کثیفی کویل کندانسور
گرد و غبار، پرز، برگ و آلودگی های محیط می توانند روی فین های کندانسور بنشینند و جریان هوا را محدود کنند. در مناطق صنعتی یا محیط های پرگرد و غبار این موضوع گاهی در مدت کوتاهی عملکرد دستگاه را تغییر می دهد. فن ممکن است روشن باشد اما هوای کافی از سطح کویل عبور نکند.
برای بررسی، ظاهر کویل و یکنواختی عبور هوا را کنترل کنید. اگر فین ها خم شده اند یا بین آنها آلودگی فشرده وجود دارد، تمیزکاری باید با روش مناسب سازنده انجام شود. فشار آب زیاد یا ابزار نامناسب می تواند فین ها را له کند و وضعیت را بدتر کند. قبل از نظافت نیز دستگاه باید طبق دستورالعمل ایمن سازی شود.
اگر فشار تقطیر بالا رفته و همزمان کویل کثیف است، تمیزکاری اصولی می تواند بخشی از مشکل را برطرف کند. با این حال پس از سرویس باید عملکرد دستگاه در شرایط مشابه اندازه گیری شود تا معلوم شود افت فشار و ظرفیت تا چه حد اصلاح شده است.
۳. خرابی فن یا گردش نامناسب هوا
فن کندانسور ممکن است اصلا روشن نشود، با دور نامناسب کار کند یا جریان هوا را در جهت درست ایجاد نکند. خرابی موتور، ایراد خازن در مدل های مربوط، مشکل در درایو یا کنترل دور و آسیب پره ها از علت های احتمالی هستند. در بعضی دستگاه ها نیز فن روشن است اما هوای گرم تخلیه شده دوباره به سمت کندانسور کشیده می شود.
فقط نگاه کردن به روشن بودن فن کافی نیست. جهت چرخش، وضعیت پره ها، صدای غیرعادی، جریان مصرفی موتور و فرمان کنترلی باید بررسی شوند. این کار به خصوص زمانی اهمیت دارد که چیلر در صبح عملکرد مناسبی دارد اما ظهرها دچار افت سرمایش می شود.
برای بررسی تخصصی تر عملکرد فن و علائم خرابی آن، از مقاله فن کندانسور چیلر و روش بررسی آن استفاده کنید. هرگونه بررسی الکتریکی باید توسط فرد متخصص و پس از قطع ایمن برق انجام شود.
۴. کمبود دبی آب یا مشکل در مدار آب
گاهی کندانسور مشکل خاصی ندارد اما آب به مقدار کافی از اواپراتور عبور نمی کند. گرفتگی صافی، بسته بودن ناقص شیر، وجود هوا در مدار، عملکرد نامناسب پمپ یا تنظیم اشتباه شیرهای کنترلی می تواند دبی را کاهش دهد. در این شرایط ممکن است اختلاف دمای آب ورودی و خروجی تغییر کند یا دستگاه به علت حفاظت جریان آب متوقف شود.
اول باید مطمئن شد پمپ درست کار می کند و مسیر عبور آب باز است. سپس دبی واقعی یا نشانه های قابل اتکای آن با محدوده مورد نیاز سازنده مقایسه شود. اختلاف دمای آب به تنهایی برای تشخیص قطعی کافی نیست؛ چون به بار واقعی و مقدار جریان هم وابسته است.
اگر چیلر در یک خط تولید کار می کند، تغییر بار فرآیند را هم بررسی کنید. ممکن است دستگاه سالم باشد اما بار حرارتی جدید بیشتر از ظرفیت قابل دسترس آن شده باشد.
۵. ایراد کمپرسور یا کنترل ظرفیت
کمپرسور قلب سیکل تبرید است اما نباید اولین قطعه ای باشد که متهم می شود. اگر کندانسور کثیف باشد یا جریان هوا مختل شده باشد، کمپرسور هم تحت فشار بیشتری قرار می گیرد. در دستگاه های چند کمپرسوره یا دارای کنترل ظرفیت، ممکن است یکی از مراحل وارد مدار نشود یا فرمان کنترل به درستی صادر نشود.
برای تشخیص، باید فشارهای کاری، دمای مبرد در نقاط لازم، جریان برق، وضعیت آلارم ها و فرمان کنترل با داده های سازنده مقایسه شوند. صدای غیرعادی یا آمپر بالا به تنهایی دلیل کافی برای حکم خرابی کمپرسور نیست.
در صورت نیاز به بررسی عمیق تر، مقاله کمپرسور چیلر و علائم اختلال عملکرد می تواند به عنوان مرجع تکمیلی استفاده شود.
۶. کمبود مبرد یا ایراد در مدار تبرید
کمبود مبرد می تواند باعث افت ظرفیت شود اما اضافه کردن مبرد بدون اندازه گیری روش صحیحی نیست. شارژ بیش از حد هم می تواند فشار کاری را بالا ببرد و به عملکرد دستگاه آسیب بزند. نشتی، گرفتگی مسیر، ایراد شیر انبساط یا اشکال در کنترل سوپرهیت از مواردی هستند که باید بررسی شوند.
تکنسین باید فشار و دما را در نقاط مناسب اندازه بگیرد و آنها را با شرایط کار دستگاه و اطلاعات فنی همان مدل مقایسه کند. از روی یک فشار منفرد نمی توان مقدار مبرد مورد نیاز را تعیین کرد؛ دمای محیط، بار، نوع مبرد و وضعیت جریان هوا هم بر نتیجه اثر دارند.
۷. گرفتگی فیلترها یا ایراد در کنترل ها
فیلتر مدار آب، سنسور دما، سنسور فشار، کنترلر و تنظیمات نقطه تنظیم می توانند در عملکرد نهایی اثر بگذارند. سنسوری که مقدار نادرست گزارش می دهد ممکن است باعث شود کنترلر زودتر از زمان لازم ظرفیت را کم کند یا فرمان نادرستی به فن ها بدهد.
ابتدا مقدار نمایش داده شده روی کنترلر را با یک ابزار اندازه گیری مناسب مقایسه کنید. سپس تاریخچه آلارم ها، نقطه تنظیم آب خروجی و منطق کنترل ظرفیت بررسی شود. تغییر تنظیمات حفاظتی برای پنهان کردن آلارم راه حل نیست و ممکن است باعث صدمه جدی به دستگاه شود.
افت سرمایش چیلر هواخنک در تابستان همیشه به خرابی کمپرسور مربوط نیست. دمای بالای محیط، آلودگی کویل، عملکرد فن، کمبود دبی آب، ایراد کنترل ظرفیت و اشکال در مدار تبرید هم می توانند باعث این مشکل شوند. بهترین کار این است که بررسی از شرایط محیط و جریان هوا شروع شود و بعد به مدار آب و تبرید برسد. تشخیص نهایی باید بر اساس اندازه گیری و محدوده مجاز همان مدل انجام شود.
جدول عیب یابی چیلر هوا خنک؛ از علامت تا علت احتمالی
در کارگاه و محل نصب بهتر است ابتدا علامت را ثبت کنیم و بعد سراغ علت برویم. جدول زیر برای شروع بررسی است و جایگزین دستورالعمل سرویس سازنده یا اندازه گیری تخصصی نیست.
| بررسی پیشنهادی | علت های احتمالی | علامت مشاهده شده |
|---|---|---|
| اندازه گیری دمای هوای ورودی و بررسی فضای اطراف دستگاه | دمای بالای محیط، برگشت هوای گرم، محدودیت دفع حرارت | افت سرمایش فقط در ساعات گرم |
| بررسی کویل و فن سپس بررسی مدار تبرید | کویل کثیف، فن معیوب، گردش نامناسب هوا، شارژ نامناسب مبرد | فشار تقطیر بالا |
| بررسی جهت چرخش، وضعیت پره و عبور هوا | جریان هوای ناکافی، فین های مسدود، دور نامناسب فن | فن روشن است اما سرمایش کم است |
| ثبت دمای آب ورودی و خروجی و بررسی بار واقعی | بار بیشتر از ظرفیت، دبی نامناسب، افت ظرفیت دستگاه | دمای آب خروجی به نقطه تنظیم نمی رسد |
| بررسی آلارم ها، نقطه تنظیم و منطق کنترل | بار کم، کنترل نامناسب، خطای سنسور یا محدودیت کاری | دستگاه مرتب خاموش و روشن می شود |
| اندازه گیری برق و شرایط تبرید توسط متخصص | فشار کاری نامناسب، ایراد برق یا موتور، بار خارج از محدوده | آمپر کمپرسور غیرعادی است |
| مقایسه داده های امروز با سوابق سرویس قبلی | آلودگی تدریجی کویل، تغییر بار، گرفتگی یا نشتی | سرمایش به مرور ضعیف شده است |
یک نکته مهم در تفسیر جدول وجود دارد. مثلا فشار تقطیر بالا به تنهایی ثابت نمی کند که کندانسور کثیف است. اگر فن ها درست کار می کنند و کویل تمیز است، باید احتمال های دیگر هم بررسی شوند. به همین دلیل نتیجه گیری فقط با یک عدد فشار یا یک آلارم کار درستی نیست.
ترتیب درست بررسی چیلر در محل
برای اینکه عیب یابی به تعویض بی دلیل قطعه ختم نشود، من این ترتیب را پیشنهاد می کنم.
مرحله اول: شرایط کار را ثبت کنید
دمای هوای بیرون، دمای آب ورودی و خروجی، ساعت کارکرد، وضعیت بار فرآیند و کدهای خطا را یادداشت کنید. اگر دستگاه قبلا درست کار می کرده، اطلاعات روزهای سالم هم ارزش زیادی دارد. مقایسه دو وضعیت مشابه معمولا از یک مشاهده لحظه ای مفیدتر است.
مرحله دوم: مسیر هوا را بررسی کنید
اطراف کندانسور را از نظر مانع، دیوار نزدیک، برگشت هوای گرم و آلودگی کویل بررسی کنید. اگر چند چیلر کنار هم نصب شده اند، خروجی هوای یک دستگاه نباید شرایط ورودی دستگاه دیگر را مختل کند. فاصله نصب و فضای آزاد باید با توصیه سازنده هماهنگ باشد.
در این مرحله بهتر است عملکرد کندانسور را هم بررسی کنید. مقاله طراحی کندانسور چیلر هوا خنک برای شناخت عوامل موثر بر دفع حرارت مرجع مرتبطی است؛ اما برای تعمیر دستگاه باید شرایط واقعی همان مدل ملاک قرار بگیرد.
مرحله سوم: فن و دفع حرارت را بررسی کنید
اگر فن خاموش است یا صدای غیرعادی دارد، قبل از ادامه کار علت را مشخص کنید. اگر همه فن ها روشن هستند، این موضوع به تنهایی به معنی عبور هوای کافی نیست. خرابی پره، آلودگی سطح کویل یا برگشت هوا می تواند با وجود روشن بودن فن ها همچنان مشکل ایجاد کند.
برای بررسی بیشتر مسیر انتقال گرما می توانید مقاله دفع حرارت کندانسور در چیلر هوا خنک را ببینید. توجه کنید که روش تمیزکاری و محدوده فشار مجاز باید مطابق دستورالعمل سازنده باشد.
مرحله چهارم: مدار آب و بار سرمایشی را کنترل کنید
اگر چیلر از نظر هوا و کندانسور شرایط مناسبی دارد، نوبت مدار آب است. وضعیت پمپ، صافی، شیرها، وجود هوا و دبی مورد نیاز را بررسی کنید. همچنین مشخص کنید بار فرآیند در زمان بروز مشکل چقدر بوده است.
برای مثال اگر خط تولید جدیدی به مدار اضافه شده باشد، ممکن است بار حرارتی از ظرفیت قابل دسترس چیلر بیشتر شده باشد. در این حالت دستگاه الزاماً خراب نیست؛ ممکن است ظرفیت انتخاب شده با شرایط جدید تناسب نداشته باشد.
مرحله پنجم: مدار تبرید و کنترل را به متخصص بسپارید
اگر بررسی های اولیه مشکل را مشخص نکرد، تکنسین باید فشارها و دماهای مدار تبرید را با شرایط طراحی مقایسه کند. بررسی نشتی، شیر انبساط، مبرد، کنترل ظرفیت و کمپرسور در این مرحله انجام می شود. باز کردن مدار مبرد یا دستکاری تجهیزات برق و حفاظت، کار بررسی عمومی نیست و باید توسط فرد واجد صلاحیت انجام شود.
برای آشنایی با دامنه بررسی های تعمیراتی، مقاله عیب یابی و تعمیر چیلر را هم ببینید. تصمیم درباره تعمیر یا تعویض قطعه باید پس از مشخص شدن علت اصلی گرفته شود.
آیا افزایش ظرفیت چیلر مشکل را حل می کند؟
نه همیشه. اگر علت افت سرمایش، کثیفی کندانسور یا گردش نامناسب هوا باشد، نصب چیلر بزرگ تر لزوما مشکل را حل نمی کند. از طرف دیگر، اگر بار واقعی فرآیند افزایش پیدا کرده باشد یا دستگاه از ابتدا برای شرایط اقلیمی محل به درستی انتخاب نشده باشد، بررسی ظرفیت لازم است.
ظرفیت درج شده در کاتالوگ معمولا تحت شرایط مشخصی اعلام می شود. هنگام انتخاب باید دمای هوای بیرون، دمای آب خروجی، دبی، نوع کاربرد و ساعات کارکرد در نظر گرفته شود. مقایسه دو دستگاه فقط بر اساس ظرفیت اسمی یا توان کمپرسور ممکن است نتیجه اشتباه بدهد.
برای مثال، چیلر تراکمی هواخنک اسکرال اکسرلند و چیلر تراکمی هواخنک اسکرو اکسرلند را باید با توجه به ظرفیت مورد نیاز، الگوی بار، شرایط محیطی و مشخصات فنی هر مدل مقایسه کرد. نمی توان بدون اطلاعات پروژه گفت یکی از این دو نوع در تمام شرایط انتخاب بهتری است.
در پروژه هایی که تغییر بار زیاد است، نوع کنترل ظرفیت نیز اهمیت دارد. چیلر هواخنک اسکرو اینورتر یکی از گزینه هایی است که می توان در مرحله بررسی فنی به آن توجه کرد؛ با این شرط که عملکرد واقعی دستگاه در بارهای مورد انتظار و شرایط طراحی مقایسه شود. وجود اینورتر به تنهایی تضمین نمی کند که هر دستگاهی در هر پروژه کم مصرف تر خواهد بود.
چه زمانی سرویس تخصصی چیلر هوا خنک لازم است؟
اگر دستگاه به طور مکرر با فشار بالا متوقف می شود، خطای کمپرسور یا حفاظت الکتریکی دارد، نشانه نشتی مبرد دیده می شود یا بعد از تمیزکاری و بررسی جریان هوا همچنان سرمایش کافی ندارد، باید بررسی تخصصی انجام شود. همچنین اگر دمای آب خروجی از محدوده مورد نیاز فرآیند خارج شده و این وضعیت خط تولید را تحت تاثیر قرار داده است، ادامه کار بدون تشخیص علت می تواند ریسک عملیاتی ایجاد کند.
تا زمان مشخص شدن علت، حفاظت های دستگاه را غیرفعال نکنید و برای جلوگیری از خاموشی، فشار کاری یا تنظیمات ایمنی را خارج از محدوده سازنده تغییر ندهید. این کار می تواند خرابی کوچک را به آسیب جدی تر تبدیل کند.
برای تشخیص دقیق مشکل چیلر هوا خنک چه اطلاعاتی لازم است؟
اگر قرار است سازنده یا تیم سرویس درباره مشکل نظر فنی بدهد، اطلاعات زیر را آماده کنید:
مدل و ظرفیت نامی چیلر
نوع کمپرسور و نوع مبرد درج شده در پلاک دستگاه
دمای هوای محیط در زمان بروز مشکل
دمای آب ورودی و خروجی
وضعیت فن ها و کدهای خطا
فشارهای کاری و دماهای اندازه گیری شده توسط تکنسین
زمان شروع مشکل و اینکه افت سرمایش ناگهانی بوده یا تدریجی
سابقه آخرین سرویس و وضعیت تمیزی کندانسور
تغییرات اخیر در بار فرآیند یا مدار آب
هرچه این اطلاعات کامل تر باشد، احتمال اینکه عیب یابی بر اساس حدس انجام شود کمتر خواهد بود.
قیمت چیلر هواخنک چه ارتباطی با مشکل افت سرمایش دارد؟
اگر مشکل از انتخاب نامناسب ظرفیت یا شرایط کاری خارج از محدوده طراحی باشد، ممکن است اصلاح سیستم یا انتخاب مدل مناسب تر لازم شود. در این حالت مقایسه قیمت باید همراه با ظرفیت واقعی، شرایط عملکرد، توان مصرفی، تجهیزات کنترلی و هزینه نصب انجام شود. قیمت اولیه به تنهایی معیار کافی برای انتخاب نیست.
اگر قصد بررسی خرید یا دریافت پیشنهاد فنی دارید، از صفحه قیمت و استعلام تجهیزات اکسرلند شروع کنید و اطلاعات پروژه را تا حد امکان کامل ارائه دهید. قیمت نهایی چیلر به مشخصات فنی و محدوده تامین وابسته است و بدون این اطلاعات نمی توان عدد قابل اتکایی اعلام کرد.
برای حل مشکل خنک نکردن چیلر هواخنک باید از اندازه گیری شروع کرد نه تعویض قطعه. ابتدا دمای محیط، مسیر هوا و وضعیت کندانسور را بررسی کنید؛ سپس فن ها، مدار آب، بار واقعی و در نهایت مدار تبرید و کنترل را ارزیابی کنید. اگر مشکل با بررسی های اولیه مشخص نشد، گزارش اندازه گیری ها را در اختیار تیم فنی قرار دهید تا علت اصلی با کمترین آزمون و خطای غیرضروری پیدا شود.
